Печь на солярке для небольших помещений

Требования к автономным обогревателям для малогабаритных помещений

Общей характеристикой всех малоразмерных комнат является только их малая площадь — даже объём таких помещений может значительно отличаться за счёт разницы в высоте потолков. Каждое строение обладает рядом индивидуальных характеристик, имеющих значение при выборе способа его обогрева – назначение, площадь остекления и его ориентированность по сторонам горизонта, степень наружного утепления и т.д.

Таким образом, автономный обогреватель для любого малогабаритного помещения должен быть компактным и, естественно, безопасным. Остальные характеристики агрегата, в том числе, и потребляемый энергоноситель, выбираются с привязкой к условиям эксплуатации.

Основное назначение гаража – хранение автомобиля, но это помещение выполняет и другие функции – ремонтная мастерская и место складирования бытовой утвари. Значит, в строении может находиться какое-то количество ГСМ и других горючих предметов, что повышает риск возникновения пожара. При этом, ограждающие конструкции гаража в большинстве случаев выполнены из металла или камня, животных там не содержат, и эти факторы пожароопасность объекта снижают.

В курятнике ситуация другая – ГСМ там нет, но ограждающие конструкции строения часто деревянные или утеплены горючими материалами, а в зимний период домашняя птица способна опрокинуть переносной обогреватель, на излучатель агрегата с пылью может попасть куриный пух. Соответственно, эти обстоятельства повышают риск возникновения пожара в помещении, не являющимся пожароопасным в тёплое время года.

Рассмотрим несколько видов компактных автономных теплогенераторов, пригодных к применению в гараже и небольшом курятнике.

По какому принципу работает

Основным физическим принципом на котором работают практически все печки на солярке это принцип превращения энергии сгорания в тепловую энергию. Солярка, обычно самотёком поступает в камеру, где смешивается с воздухом и подогревается. Затем эта смесь поступает в камеру сгорания.

Устройство чудо-печки

В этой камере сгорая она нагревает либо стенки, либо специальный нагревательный элемент, который служит теплообменником. Продукты сгорания выводятся через специальный дымоход наружу. Кроме самой печки такой дымоход тоже выполняет функцию теплообменника и нагревает окружающий воздух в помещении.

Популярные модели

Солярогаз

Они обладают простой конструкцией, не прихотливы к качеству топлива, изготавливаются из нержавеющей стали, поэтому обладают жаропрочностью, стойкостью к воздействию коррозии и не ржавеют. Характеристики нескольких моделей приведены в таблице.

Характеристика	«Мини»ПО-1,8	«Камин»ПО-2,5	«Люкс»С-4,0	«Дуэт»ПО-5,0
Мощность, кВт	1,8	2,5	2,5 — 4,8	2,5 — 5
Ёмкость топливного бачка, л	1,3 — 2,5	2,5	2,5	2х2,5
Расход топлива, л/ч	0,2	0,2	0,25 — 0,4	0,2 — 0,4
Время горения одной заправки, ч	14 — 18	14 — 16	6 — 11	14 — 28
Габариты, см	26,5х32х28	56х26,5х37	49х29х47	64,5х52,5х29,5
Вес, кг	4,2	6,7	6,2	11
Цена, руб.	3000	3900	2500	4100

Aeroheat HA S2600 BOXER

Обогреватели Aeroheat HA S2600 BOXER используют для работы обычное дизельное топливо или керосин. Обладают большой теплоотдачей, способны обогреть помещение площадью до 30 кв. метров.

Характеристики:

• мощность -2,6 кВт;
• расход топлива — 0,2 л/ч;
• ёмкость топливного бака — 2,5л;
• вес — 4,5 кг;
• габариты — 35 х 29 х 27 см;
• время горения на 1 заправке — 10-14 часов;

Master В35

Тепловые пушки Master В35 CED (Италия) отличаются высоким качеством. Они просты в эксплуатации, не создают шума при работе, обеспечивают безотходное сгорание солярки, не засоряя воздух отходами горения. Ориентировочная цена изделий от 18 до 20 тыс. руб.

Характеристики:

• КПД — почти 100%;
• мощность — 10 кВт;
• расход топлива — 0,6 л/ч;
• вместимость бака — 15 л;
• поток воздуха — до 280 м³/ч.

АОЖ

Более мощные отопительные аппараты АОЖ — 8,7 марки TRITON — служат для отопления помещения площадью 60 — 70 м.

Технические характеристики:

• мощность -8,7 кВт;
• расход топлива — 0,18 — 0,8 л/ч;
• ёмкость топливного резервуара — 2,5л;
• вес — 45 кг;
• габариты — 500 х 450 х 780 мм;
• время горения на 1 заливке топлива — 10-14 часов.

Чудо-печь на солярке

Такое оригинальное название этому виду малых жидкотопливных печей присвоили производители и продавцы. Естественно, с целью привлечь к своим продуктам массу покупателей. Чудесного в подобных обогревателях ничего нет, поскольку они являются современным воплощением хорошо всем знакомого керогаза. Благодаря этому мини-печь может порадовать своего владельца низким расходом солярки. К примеру, отопитель тепловой мощностью 2.5 кВт расходует порядка 0.2 л дизеля в час (технические данные производителя).

Печка имеет совсем небольшие размеры, а вес самых мощных моделей не превышает 10 кг. Конструкция проста: в металлическом корпусе размещен открытый резервуар и топливный бак, соединенный с ним по принципу сообщающихся сосудов. Чтобы солярка не поступала из бака бесконтрольно, выходной патрубок снабжен специальным клапаном. Простая и надежная горелка для печи, работающей на солярке, как раз и досталась ей в наследство от керогаза. Она представляет собой фитиль, чья нижняя часть погружена в резервуар с жидким горючим.

Если открыть вентиль и подать топливо в рабочую емкость, то фитиль, намотанный на цилиндрическое основание, станет быстро его впитывать. Спустя некоторое время чудо-печь на солярке разжигается вручную, после чего нужно еще выждать, пока она прогреется и выйдет на рабочий режим. Регулирование мощности производится вентилем, с его же помощью отопитель выключается.

Правда, горелка затухает спустя 5—10 минут, когда выгорит вся солярка. Большинство производителей сверху над горелочным устройством размещают стальную решетку, чтоб можно было при необходимости подогреть воду в кастрюле или ведре. Яркий пример чудо-печи – агрегат Солярогаз ПО-1.8 мощностью 1.8 кВт российского производства, что изображен на фото.

По отзывам пользователей на форумах, аппарат неплохой, но имеется ряд предостережений:

• чтобы избежать едкого запаха в помещении, розжиг чудо-печи лучше производить на улице;
• по причине того же запаха не рекомендуется использовать изделие для обогрева жилых помещений на постоянной основе;
• при интенсивной эксплуатации необходимо чистить горелку и часто менять фитили.

Двухконтурные

Это оборудование используется для отопления и обеспечения ГВС. Можно выделить два вида, учитывая метод водонагрева:

1. Непрерывный нагрев теплоносителя благодаря применению теплообменника. Эффективное проточное решение для небольшой семьи.
2. Имеется дополнительный бойлер, что позволяет нагревать сразу большой объем жидкости. Можно использовать в промышленных масштабах.

Двухконтурный дизельный котел Расход дизельного топлива зависит от нескольких факторов:

• климатические условия;
• высота потолков;
• эффективность теплоизоляции;
• отапливаемая площадь.

Как подтверждают специалисты, установка конденсационной дизельной печки позволяет сэкономить на топливе. Конденсация водяных паров способна помочь увеличить КПД до рекордных 108%.

Эксплуатация печи

Инструкция по использованию

Перед началом эксплуатации такой чудо-печи необходимо ознакомиться с инструкцией по ее использованию, которая приведена ниже:

1. Первоначально необходимо установить место в специально предназначенное для него место, после чего в него заливается солярка.
2. Решетка и горелка демонтируются, что дает возможность вставить фитиль в специальный блок.
3. После установки фитиля горелка и решетка возвращаются на свои места.
4. Необходимо убедиться в надежной фиксации всех съемных элементов, после чего можно открыть регулировочный винт.
5. Требуется подождать около 30 секунд, этого времени будет достаточно для пропитывания фитиля соляркой.
6. Осуществляется розжиг горелки.
7. Дождаться начала интенсивного горения, как только оно наступает, регулировочный винт закручивается до самого конца.
8. Нужно немного подождать, а после оседания пламени снова открыть регулировочный винт. Теперь можно настроить степень нагрева, задав желаемые параметры.
9. При необходимости завершить работу печки нужно будет снова завернуть регулировочный винт до конца.
10. Перед завершением работы в обязательном порядке необходимо убедиться в отсутствии пламени и полном выгорании солярки. Расход топлива зависит в первую очередь от размеров и мощности агрегата, показатель может составлять от 140 до 400 мл в час.

Меры безопасности

Необходимо знать и меры предосторожности, несоблюдение которых может сделать процесс эксплуатации печи опасным. Основные правила безопасности приведены ниже:

1. Чудо-печь категорически запрещено использовать в помещениях при полном отсутствии вентиляции.
2. Печь не должна располагаться в непосредственной близости от мебели, поскольку это может привести к ее возгоранию.
3. Печь нельзя использовать в помещениях, где хранятся легко воспламеняемые материалы или горючие жидкости, поскольку это может стать причиной возникновения пожара.
4. Не допускается использование вместо солярки других разновидностей топлива, если они не указаны в прилагаемой к отопительному прибору инструкции.
5. Пользоваться печью могут только совершеннолетние люди, нельзя оставлять работающий отопительный прибор в помещении с детьми без присмотра взрослых.
6. Нельзя оставлять включенную печь в помещении без присмотра.
7. Необходимо избегать попадания на чудо-печь любых жидкостей, в том числе и обычной воды.

Нельзя оставлять включенную печь в помещении без присмотра.

Обогреватель своими руками

Безусловно, печь на солярке для жилых помещений, гаражей, теплиц и других небольших объектов, можно приобрести в магазине. Цены на них приемлемые. Но не менее качественную модель можно сделать самостоятельно.

Существуют несколько видов печей на керосине, солярке или отработанном масле, то есть на жидком топливе. Каждая имеет свои достоинства и недостатки.

Печь на жидком топливе сделанная своими руками, не будет особо отличатся качеством от купленной в магазине

Из двух бачков

Состоит такой вариант печи из двух частей круглой или прямоугольной формы. В нижнюю, выполненную в виде ёмкости на ножках, заливается отработанное мало или солярка. Здесь жидкое горючее, испаряясь, проходит стадию первичного горения. Нижняя емкость соединена с верхней с помощью перфорированной трубы, в которой происходит вторичное горение. В самой трубе проделывают множество отверстий, которые осуществляют подачу вторичного воздуха.

Крышка на нижней ёмкости имеет два отверстия: для заливки горючего и с заслонкой, помогающей регулировать интенсивность горения. Само же горение осуществляется за счёт естественной подачи воздуха, то есть тяги.

Такая печь имеет высокий КПД и хорошо обогревает помещение, но имеет ряд недостатков.

Во-первых, при попадании в горючую жидкость даже малого количества воды начинают происходить неприятные громкие выхлопы, зачастую с языками пламени или искрами из горящего масла, что может стать причиной пожара.

Во-вторых, как при розжиге, так и в процессе эксплуатации, такая модель распространяет неприятный запах. Это может стать серьёзной проблемой при использовании печки в жилом помещении.

Подобная модификация не требует использования особенных материалов и может быть изготовлена из подручного сырья. Это объясняет ее огромную популярность.

Подробнее о печке из баллона:

Модель капельница

Подобный вариант печки хоть и является технически более сложным для самодельного производства, однако более безопасен и эффективен. Раньше ее использовали в полевых условиях. Печку можно назвать армейской, так как нередко именно военные или геологи мастерили подобные аппараты.

В основе работы печки для теплицы на солярке или другом жидком топливе лежит метод капельной подачи в камеру сгорания. Для реализации такого проекта можно воспользоваться старым газовым баллоном или трубой большого диаметра. Внизу располагают небольшую ёмкость, наподобие чаши, где будет происходить горение дизтоплива.

Сверху до самой чаши устанавливают перфорированную трубу, через которую поступает воздух. За счёт этого печь получается особенно экономичной, так как происходит не только горение паров топлива, но и пиролизных газов.

Внутри трубы для подачи воздуха устанавливается трубка, по которой подаётся топливо. А сам бак с горючим располагается на удалении от основной конструкции, что делает установку более безопасной. Интересно выполнено дозирование топлива. Здесь находит своё применение обыкновенная капельница, а подача регулируется дозатором от неё.

Такая печь может работать не только на солярке, но и на отработке

Нелишним будет сделать дополнительно ещё два отверстия, одно из которых выполняет роль смотрового окошка, а второе предназначено для чистки агрегата изнутри. Они же будут действовать в качестве взрывного клапана при необходимости.

Для того чтобы увеличить производительность такого обогревателя, можно для нагнетания воздуха добавить вентилятор с возможностью регулировки. Это даст не только более качественное горение, повышение температуры и КПД, но и возможность более точного регулирования температуры.

Полученная модель печки-самоделки может работать как на дизельном топливе, так и на отработанном масле.

Дизельный обогреватель из листового металла

Внешне дизельные печи для гаража из металла выглядят как два диска, состыкованные между собой трубкой с множеством отверстий и отводящей трубой для продуктов горения сверху. Собирают прибор из двух емкостей, которые соединяют между собой фитильной чашей, то есть широкой трубой с отверстиями для подачи воздуха и отвода дыма.

Дизельное топливо поступает в фитильную емкость из топливного резервуара самотеком. В ней дизтопливо разогревается и превращается в смесь газа и воздуха. Она поступает в камеру горения, где и воспламеняется. В качестве теплообменника выступает спираль, помещенная в верхней части камеры сгорания. Она может раскаляться до 800 ℃. Отходы выводятся через дымовую трубу.

Такая конструкция безопасна, экономна и не вредит окружающей среде. Для сборки требуется 2 листа металла 5 мм. Дымовую трубу размещают далеко от дверцы, в ней два колена, вложенные друг в друга. Емкость, расположенная снизу – это топка и топливный бак. Горючее в нее заливают через отверстие. Объем емкости – от 2 до 12 литров.

Некоторые особенности такой печи

Особенности самодельной печи на солярке можно разделить на две категории:

• особенности по изготовлению;
• особенности по применению.

Особенности при изготовлении определяются выбором конструкции такой печки. Это потребует выбора определённого материала (соответствующей стали: листовой, уголка, трубы), определённых готовых изделий или самодельного производства (форсунок, трубок, дымоходов и воздуховодов), ёмкостей для солярки. Необходимость использования соответствующего инструмента и металлообрабатывающего оборудования (дрели, шлифовальной машины с набором обрезных кругов, сварочного аппарата) метизов для крепления отдельных частей самодельной печки.

К особенностям по применению относятся: специфика розжига такой печки, организации отвода продуктов горения. Использование в качестве топлива солярки, потребует периодического обслуживания имеющейся форсунки и горелки. Это вызвано наличием серы в составе солярки.

Если применяется печь на солярке в которой топливо поступает самотёком, необходимо бак с соляркой располагать выше самой горелки на определенном расстоянии, чтобы исключить его неконтролируемое прогревание.

Делаем своими руками

Сооружение отопительного прибора самостоятельно – очень затратный, занимающий время и силу процесс. Он себя оправдывает только тогда, когда его себестоимость будет ниже, чем цена заводской разработки. Для чудо-печи этот процесс неоправданный, но каждый решает сам, что лучше.

Существует несколько видов обогревателей на солярке.

Обогреватель из газового баллона

Для изготовления потребуются:

1. Баллон без швов с толщиной стенок менее 1,5 см.
2. Трубы для дымоотвода длиною в 4 м и диаметром свыше 10 см.
3. Резервуар для горючего, объемом до 15 л.
4. Медные трубы.
5. Болгарка и аппарат для сварки.
6. Угольники из стали.

Процесс подачи солярки идет самотеком. Он не требует дополнительных элементов для прогревания воздуха. Источник горения должен быть на той же высоте, что и контур. Это позволяет предотвратить процесс перегревания печи до пожароопасной температуры.

Инструкция по изготовлению:

1. Разрежьте баллон с помощью болгарки на две ровные части. Одна из них будет служить в качестве крышки, вторая – камеры.
2. Приварите к камере металлические углы, таким образом, чтобы сформировать ножки.
3. В крышке сделайте с помощью сварочного аппарата небольшое отверстие под вытяжную трубу с диаметром 10 см. Отверстие следует сделать на расстоянии 15 см от края.
4. В корпусе проделайте небольшую дырку, которая будет использоваться для регулировки поступления воздуха. Его будет прикрывать специальная пластина.
5. От места сварки отмеряйте 10 см и в полученной точке сделайте отверстие в 3 мм диаметром. По такому принципу следует сделать еще 10 дыр, последняя из которых будет располагаться на расстоянии 0,5 м от сварочной точки.
6. В трубе просверлите отверстие под трубу с диаметром 8 см и длину 4 м. Ее следует смонтировать параллельно полу и хорошо приварить.
7. Для залива топливной жидкости в крышке следует сделать дополнительное отверстие диаметром не более 8 см.

Источник горения должен быть на той же высоте, что и контур, это позволяет предотвратить процесс перегревания печи до пожароопасной температуры

Капельный тип печки

Печь с капельной системой работы очень проста в изготовлении. Как правило, используется для обогрева небольшой площади помещений.

Инструкция по изготовлению:

1. Сделайте предварительный расчет территорию, которая будет обогреваться. Например, для помещения размером 3 на 3 метра будет достаточно ящика с параметрами 30х30х45 см.
2. Для печки с небольшими размерами можно использовать емкость от огнетушителя, для больших размеров можно использовать емкость в 200 литров.
3. Для емкости под солярку достаточно емкости объемом в 2 л, например, можно использовать обыкновенную медицинскую горелку. Для ее подсоединения следует соединить резиновый шланг горелки под углом 90 градусов с медной трубой с небольшим диаметром и длиной в 1 м.
4. Шланг следует согнуть пополам и закрепить струбциной для фиксации деталей печки. Регулировочный винт следует вмонтировать так, чтобы процесс поступление жидкости был капельным.
5. Вместо фитиля можно использовать смоченную в солярке ветошь.
6. Установите дверцу.
7. По центру корпуса сделайте отверстие под диаметр медной трубы.
8. Если планируете использовать устройство для приготовления пищи, следует смонтировать трубку не сверху, а сбоку.

Печка капельница на отработанном масле

Одним из видов дешевого топлива является отработанное масло. Печка может нагреться до 800-900 °С. На выходном отверстии температура будет 90 °С.

Залить порцию масла и добавить 50-100 г вещества для разжигания (спецжидкость, печное топливо, керосин или дизельное топливо). Это нужно для быстрого розжига печи. Подождать пока процесс горения стабилизируется. Затем можно залить следующую порцию.

Если есть пролитое масло, его нужно сразу же удалить. Горение происходит внутри трубы. Это безопасный процесс. Расход топлива от 0,5 до 1,5 литра в час. Когда печка разгорится, можно подогревать воду.

Печка капельница на отработанном масле

Рекомендованные к использованию: соляровое масло, мазут, отработанное масло, печное топливо. Нельзя применять – бензин, ацетон или другие растворители. Следует избегать попадания воды в топливо.

В специальной литературе есть большое количество подробных инструкций о том, как сделать печь капельницу своими руками. Каждая из таких конструкций уникальна, имеет свои преимущества и недостатки. Можно воспользоваться и магазинным вариантом печки, но доработать его по своему усмотрению.

Смотрите обзорное видео о печке капельнице на солярке:

Необходимость отопления в гараже редко вызывает споры: автомобилисты прекрасно понимают, насколько важно заботиться о состоянии машины, да и сами не хотят мерзнуть во время осмотров и ремонта техники. Главный вопрос, который требуется решить – подбор подходящего типа обогрева

Хорошим вариантом является чудо-печь на солярке – агрегат прост в сборке и экономичен в эксплуатации. А это немаловажные критерии организации отопления гаража

Главный вопрос, который требуется решить – подбор подходящего типа обогрева. Хорошим вариантом является чудо-печь на солярке – агрегат прост в сборке и экономичен в эксплуатации. А это немаловажные критерии организации отопления гаража.

Прежде чем решиться на сборку печки, необходимо разобраться в ее устройстве и принципе работы, согласны? В статье мы подробно изложили обозначенные моменты, а также привели несколько вариантов сборки самодельного агрегата. Пошаговые инструкции помогут соорудить печку и организовать эффективный обогрев гаража.

Распространенные виды

Широко используются устройства принудительного воздушного нагрева. Тепловая энергия в них создается за счет сгорания солярки. Это тепло идет на нагрев металлического или керамического элемента, а при включении вентилятора начинает циркулировать теплый воздух и прогреваться помещение. Их лучше всего использовать в больших помещениях, без притока воздуха и сквозняков. Такие нагреватели весьма эффективны и стоят недорого.

Инфракрасные дизельные обогреватели. Инфракрасное излучение аналогично солнечному, оно прогревает в первую очередь предметы и людей, а затем уже воздух. Также устроены и инфракрасные обогреватели на солярке

Важное достоинство такого типа отопления — это мгновенный нагрев близко расположенных к нему предметов. Приборы хорошо подойдут для помещений со сквозняками

В связи с тем, что дизельное топливо полностью сгорает, такие приборы не нуждаются в дымоотведении. Их часто устанавливают на открытом воздухе и в уличных кафе. Минусом таких источников тепла является неспособность прогреть большие помещения.

Котлы отопления на солярке работают по тому же принципу, что и турбированные газовые приборы. Их сходство еще и в легком управлении с помощью электроники в автоматическом режиме.

Очень популярны на рынке компактные приборы –  своего рода буржуйки с вентилятором. Они бывают 2-х видов:

• с прямым нагревом (без дымохода);
• с косвенным нагревом.

Принцип работы буржуйки с косвенным нагревом очень прост. Жидкое топливо попадает в камеру сгорания, где сжигается благодаря воздуху, подаваемому вентилятором. Проходя теплообменник, теплый воздух устремляется в комнату, отапливая ее по всей площади. Такое нагревательное устройство очень часто используется в гаражах. Конструкция отопительных приборов позволяет: контролировать расходуемое топливо и регулировать температуру.

Принцип работы

Жидкое топливо (это может быть не только дизельное, но и керосин), поступает в кольцевой резервуар с топливом, где свёрнут стекловолоконный фитиль. Фитиль пропитывается и горит, над ним находится горелка.

Газообразная смесь попадает в камеру сгорания (систему цилиндров с большим количеством перемычек, отверстий и т.д.), где послойно и равномерно догорает.

Устройство цилиндров в камере сгорания позволяет задействовать конвекцию и инфракрасный режим обогрева. Эти нержавеющие элементы разогреваются до 800 °С и греют воздух, инфракрасные лучи (длина 620 -700 нм) отражаются от зеркального экрана и направляются в помещение, и нагревают предметы.

Горение в этом приборе проходит практически без открытого пламени. Определить правильно ли идёт процесс, можно на глаз.

Пламя не должно подниматься выше защитной решётки (может сгореть как сама решётка, так и фитиль).

Примеры конструкций

Буржуйка

Легче всего переделать под солярку печку-буржуйку. Тепловая мощность будет до 5-7 кВт при расходе топлива 300-500 мл/час. Топливная аппаратура той же конструкции практически без изменений может быть использована в более мощных отопительных котлах на дизеле, а также для запуска на отработке и керосине.

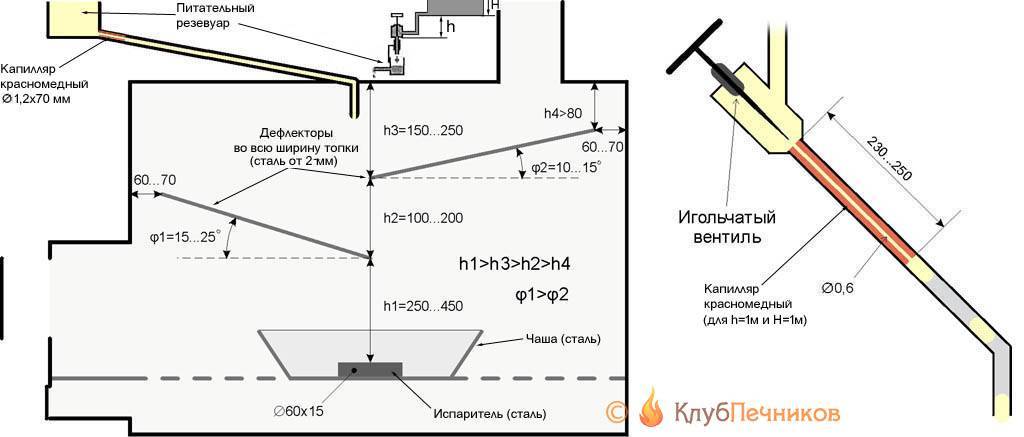

Схема доработки буржуйки под дизтопливо дана на рис. ниже. Дефлекторы не дают парам горючего остыть, прежде чем те сгорят. Кстати, дефлекторы увеличивают экономичность печи при запуске на дровах и угле. Высота бортика пламенной чаши – 60-80 мм; емкость ее не должна быть меньше емкости питательного резервуара (см. ниже). Ход печи на жидком топливе, если можно так выразиться, обратный: воздух поступает в настежь открытую дверцу топливника; поддувало закрыто. В противном случае печка становится прожорливой и быстро закоксовывается (обрастает нагаром).

Как переделать буржуйку на жидкое топливо

Питание, запуск и ход

Печь-капельница на солярке будет достаточно безопасной и проявит все свои достоинства только если топливная аппаратура собрана и налажена правильно. Выполняется питание капельной печи обязательно 2-ступенчатым, с буферным питательным резервуаром. Причина – довольно сильная зависимость частоты капели от наружной температуры и напора в подводящем трубопроводе. Напор, в свою очередь, определяется уровнем топлива в баке или степенью его наддува. Закапало реже – испаритель остыл, печка погасла, чаша переполнилась и топливо потекло наружу. Закапало чаще – капли не успевают испаряться, в чаше коптящее пламя, печка зря жрет горючку. Если нет питательного резервуара, может дойти вообще до беды: из печки потечет пылающая струя. Поэтому изготовление и запуск печей на жидком топливе с одноступенчатым питанием – занятие для оголтелых экстремалов или тех, кому терять больше нечего, а спать очень хочется.

Оба капилляра (см. рис.) выполняются из красной меди. Тут дело в смачиваемости металла топливом: по узкой трубке из другого материала оно или вовсе не просочится, или систему питания не удастся наладить. Налаживание начинают с подбора длины предохранительного капилляра диам. 1,5 мм. Объем питательного резервуара необходим 0,25-0,5 л; его высота – 7-12 см. Длину предохранительного капилляра подгоняют так, чтобы при заполненном до верха питательном резервуаре частота капели была 25-30 капель за 10 с.

Далее подгоняют питательный капилляр диам. 0,6 мм; топливо в баке должно быть залито на полный напор H. При полностью открытом игольчатом вентиле и минимально допустимой наружной температуре частота капели из топливопровода в питательный резервуар должна быть на 2-3 капли за 10 с меньше. Эту же частоту капели выставляют игольчатым краном при запуске печи при более высокой наружной температуре.

Для запуска печи в огневую чашу кладут сгорающий фитиль (см. выше). Когда он прогорит, как надо, наливают топливо в питательный резервуар и пускают капель из топливопровода. Печка будет на ходу 4-5 час; если время обогрева требуется меньшее, игольчатый вентиль прикрывают. Только от питательного резервуара ход печи продлится 1-1,5 час.

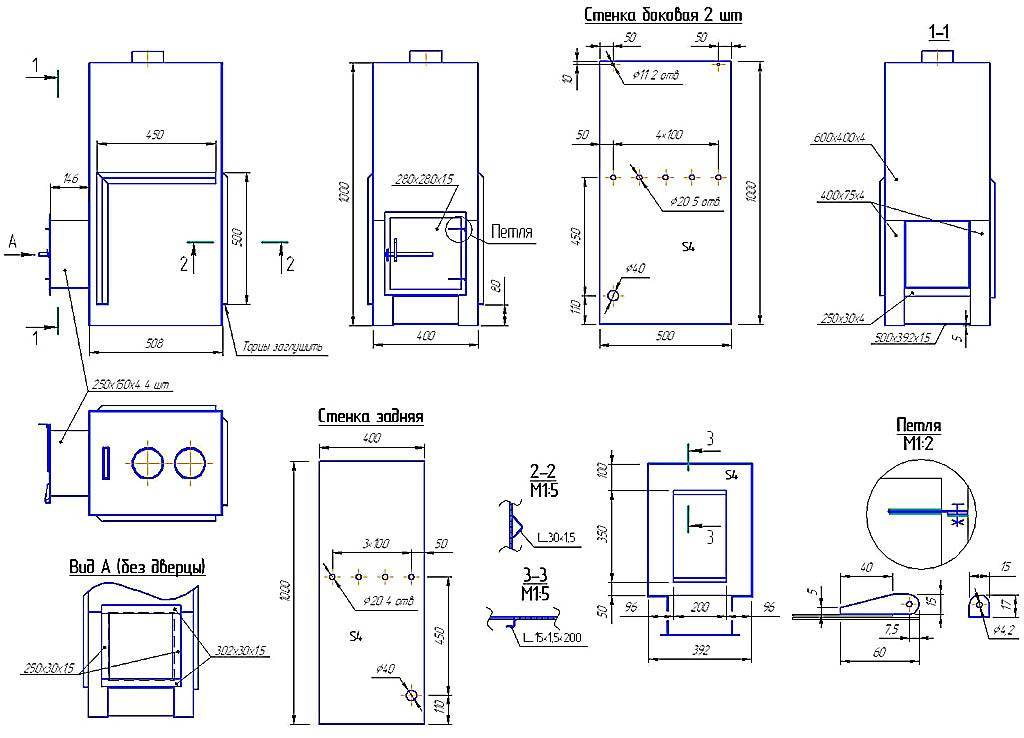

Чертежи печи с каменкой, пригодной для доработки на солярку

Для гаража

Печь на солярке и отработке для гаража

Печь на солярке для гаража должна запускаться и на отработке. Оптимальная конструкция гаражной чудо-печи показана на рис. справа; пламенная чаша под капель (выдвинута) является одновременно и емкостью для безнапорного сгорания масла. Мощность – до 5 кВт на одну колонну-дожигатель (райзер), но делать печку более чем на 2 райзера недопустимо, может взорваться! Данные конструкции:

• Материалы – квадратная профтруба 180х180х6 для лежака (камеры сгорания) и дожигателя, и 100х100х6 для райзеров.
• Длина лежака 380 мм, дожигателя 1000 мм, высота райзеров 500 мм.
• Отверстия в райзерах диаметром 10 мм на всех 4-х сторонах по 8 равномерно по оси.
• Для запуска печи на отработке питательный резервуар необходимо отсоединить, а патрубок капельницы снаружи заглушить.
• Отдельный дефлектор не нужен, им служит крышка лежака.
