Печь на дровах для дома из кирпича

Как сделать печь из кирпича своими руками — пошаговые инструкции

Существует несколько правил, которых необходимо придерживаться во время кладки кирпича:

1. Между сводом топки и подтопочной частью кирпичные швы могут достигать ширины до 1,3 сантиметра. В остальных местах 2–5 миллиметров.
2. Швы керамической и шамотной кладки не перевязывают из-за сильных отличий теплового расширения. Из-за этого также эти швы имеют толщину, максимально дозволенную для этих мест (5 мм).
3. Швы остальной кладки перевязываются.
4. Начинайте укладывать каждый новый ряд с угла. Контролируйте положение кирпичей при помощи отвеса или уровня. Можно натянуть вертикально верёвку вдоль углов конструкции. Это даст возможность не проверять каждый ряд уровнем или отвесом.
5. Дверки и заслонки крепите вязальной проволокой, которая закладывается в швы. Ещё это можно делать кляймерами, которые делают из полосы стали 25х2 миллиметра. Последним вариантом будет лучше крепить дверец топочной части, духовку и жаровые заслонки.

Отопительный агрегат

Топка — это начало возведения печи.

1. Даже мастера с большим опытом предпочитают выкладывать каждый ряд «на сухую», т. е. не добавляя раствор. Как только ряд сформирован, его переносят на цемент.

   Кладка первого плоского ряда, подтопочная часть

2. Первый ряд выкладывается сплошным слоем и строго по уровню. Он задаёт всё направление будущего сооружения.
3. В третьем ряду устанавливается поддувальная дверца. Её устанавливают по уровню. Обмотайте раму дверцы шнуром асбеста, чтобы уплотнить зазор между ней и кладкой из кирпича.

   Установка поддувальной дверцы

4. Затем шамотным и печным кирпичом выкладывается жаровая часть печки.
5. Перед тем как начать укладывать блоки, очистите их от пыли щёткой, смочите керамический кирпич. Шамотный кирпич ни в коем случае не смачивать. Раствор необязательно укладывать при помощи кельмы, можно руками. Это значительно проще, когда нужны тонкие швы в 3 миллиметра.

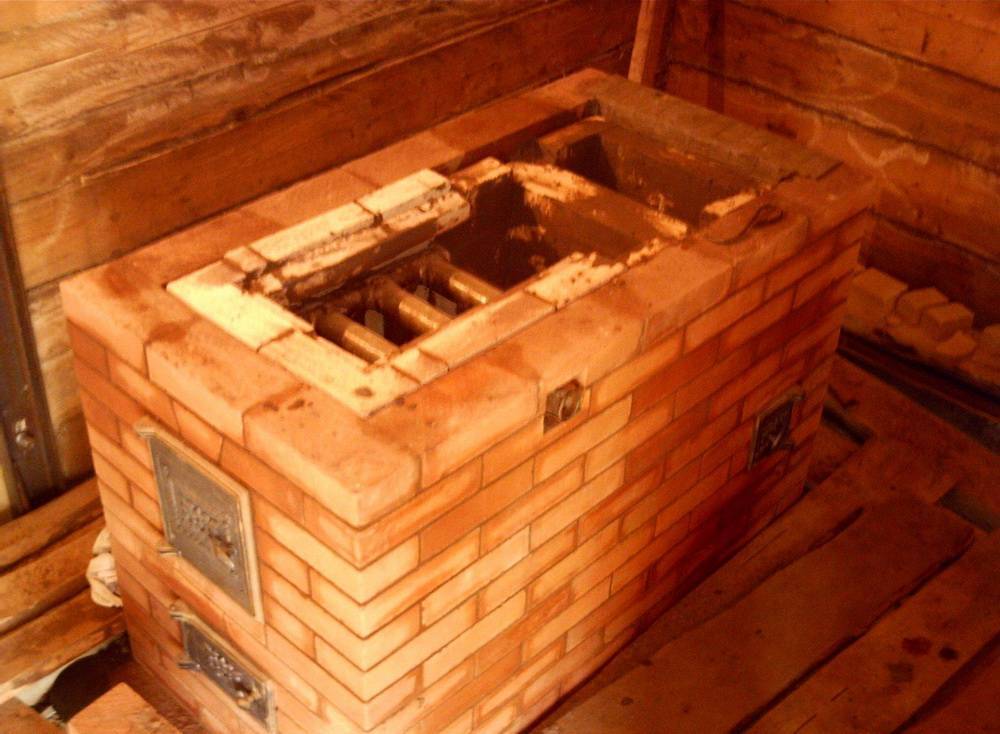

   Жаровая часть и колосники

6. Старайтесь сразу укладывать кирпичи в правильное положение. Их нельзя поправлять. Если что-то пошло не так, лучше уберите это кирпич, удалите с него раствор и положите заново.
7. Строго следуйте схеме-порядовке. Камера зольника перекрывается колосником. Его укладывают на шамотный кирпич, в нём предварительно необходимо вырезать пазы в размер решётки.
8. Топочная дверца устанавливается так же, как и поддувальная.

   Установка дверцы топки

9. Затем по схеме выложите топочную часть.
10. Если при возведении рядов топки вы выкладываете низкую плиту, то кирпичный ряд над дверцей топки немного сдвиньте назад. Таким образом, когда будет открываться тяжёлое чугунное полотно, кирпичи не опрокинутся.
11. Перекройте топочную камеру варочной плиткой или сводом. Под плитку уложите шнур асбеста, её нельзя фиксировать на цементную смесь.

    Варочная плита

12. Далее следуйте схеме-порядовке, выложите газовекторную систему.
13. Нижние канальные переходы должны быть на 30–50 процентов больше, чем верхний. Благодаря этому сажа будет скапливаться внизу в газовом конвекторе. Вычищать её оттуда гораздо проще.
14. Края перевалов необходимо скруглить.
15. Теперь можно начинать строить трубу дымохода.

Формируем свод

Свод печки может быть плоским и арочным. Первые делают, применяя фасонные кирпичи, которые выкладываются на плоский поддон. Чтобы этот поддон не рассыпался, он должен быть идеально симметричный. Для строительства арочного свода применяется шаблон (кружало). Делается это по следующей схеме:

1. На раствор устанавливаются подпятники. Их предварительно необходимо обрезать по чертежу, который делается размером, как и реальная величина,
2. Когда раствор высох, устанавливается арочный шаблон и выкладываются крылья.
3. Вбейте с помощью молотка из дерева замковые камни. В места их расположения нанесите толстый слой цементной смеси. Если кирпичная кладка была сделана правильно, то смесь из-под них будет выдавливаться равномерно.
4. Шаблон можно будет убрать только после того, как раствор окончательно застынет.

   Возведение арочного свода

Советы специалистов

Стропильная система, перекрытия и сам деревянный дом являются пожароопасными. Поэтому при прохождении печи через эти элементы необходимо следовать нормам СНиП. В перекрытиях создают разделки следующих видов:

• утолщение кирпичом (расход материала большой, конструкция выглядит не слишком красиво);
• деревянный ящик с засыпкой из негорючих материалов (керамзит, песок, базальтовая вата);
• сэндвич из двух труб с внутренним теплоизоляционным материалом.

Существуют и многофункциональные печи, которые способны вырабатывать электроэнергию, обеспечивают полное сгорание дров, имеют отопительный контур. Их порядовка более сложная, так как в их составе присутствуют металлические элементы.

Чертежи печей из кирпича на видео с наглядным примером строительства:

Отопительная или голландская печь

Исполнение печи для дома из кирпича, чертежи для которой приведены ниже, самое несложное, благодаря минимуму конструктивных элементов при ее изготовлении. К тому же, такая печь предполагает наименьший расход топлива.

Одним из основных достоинств является возможность вписать ее практически в любое помещение. При этом подобная печь из кирпича для дома прогревается достаточно быстро, всего за 1,5-2 часа, правда, и остывает довольно скоро в сравнении с другими типами печей.

Из недостатков можно отметить достаточно низкий коэффициент полезного действия – менее 40%. Кроме того, чтобы встроить в нее водонагреватель, придется основательно поломать голову. Проблема в том, что поток горячего воздух, который движется в печи, нельзя нарушать включением дополнительных элементов. Это приводит, во-первых, к большому снижению КПД, во-вторых, к появлению большого количества сажи.

Печь на дровах с водяным контуром: какую сделать

Суть печного обогрева состоит в прямом нагреве комнаты за счет конвективного и инфракрасного теплообмена, исходящего от горячих поверхностей. Для реализации этого принципа необходимо, чтобы источник тепла находился в отапливаемой комнате. Часто возникает необходимость изготовить отопитель с водяным контуром. Последний подключают к удаленным радиаторам, чтобы распределять тепло по всему дому.

Для нагрева теплоносителя и подачи его в радиаторную систему дровяную печку оборудуют водяным теплообменником. Существует несколько разновидностей самодельных нагревателей и вариантов их монтажа:

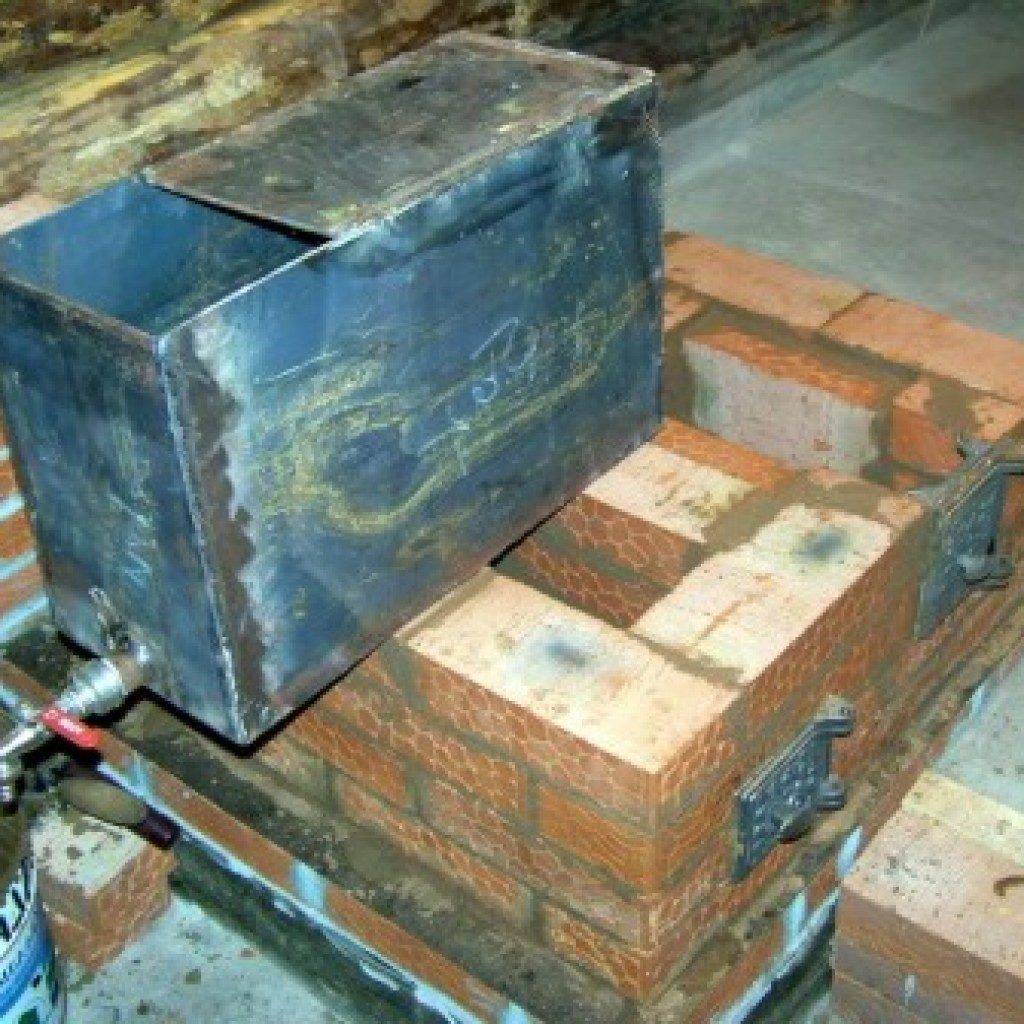

1. Накопительный бак. Его встраивают непосредственно в топливник или в один из дымоходных каналов. В нём постоянно находится большое количество воды, которое затем поступает в систему отопления.
2. Сварной регистр или змеевик. Встраиваемый нагреватель, в котором реализован принцип постоянной циркуляции теплоносителя. Прекращение движения воды чревато её вскипанием.
3. Экономайзер. Накопитель горячего теплоносителя использует тепло уходящих дымовых газов. Устанавливают его сугубо на дымоход.
4. Водяная рубашка. Конструкция присуща стальным или чугунным отопителям. Водяная рубашка заключена между двумя стенками и окружает топочное пространство и газоходы.

Для организации водяного отопления в дачном небольшом домике отлично подойдёт установка бака внутрь кирпичной печи. Это проверенный и надежный способ, позволяющий постоянно нагревать воду. При условии постоянного пополнения уровня жидкости возможна организация даже горячего водоснабжения. Кроме того, за счёт естественной циркуляции отпадает необходимость в применении центробежных насосов, работающих от электричества.

При монтаже теплообменника учитывают характер воздействия на него высоких температур. Внутри топки, где открытый огонь и жар, металлические детали прослужат недолго: через 4-6 лет придётся менять конструкцию. Конструкция из нержавеющей стали выдержит в таком режиме до 10 лет. Оптимальный вариант размещения теплообменника в дымовом канале, где он будет нагреваться за счёт конвекции.

Особенности конструкции печи

Традиционные кирпичные печи имеют достаточно простую конструкцию. Однако кажущаяся на первый взгляд простота позволяет добиваться очень высоких показателей производительнос ти и эффективности.

Главными элементами корпуса кирпичной печи являются топливник и дымоход. Варочные печи дополнительно комплектуются плитами и/или духовками, также возможна установка бака для подогрева воды.

Схема русской печи

Топливник – это главная часть печного агрегата. Именно в топливник загружаются дрова или другое используемое для обогрева топливо. Топливник может иметь самые разнообразные размеры. При определении подходящих габаритов нужно учитывать несколько важных факторов, таких как:

• вид используемого топлива. Если вы будете топить печь дровами, сделайте топливник высотой 50-100 см;
• требуемая производительнос ть;
• необходимый объем.

Для обустройства топливника используйте огнеупорный кирпич. Толщина стенок рассматриваемой конструкции не может быть меньше половины кирпича.

Дымоход также относится к числу главных элементов любой отопительной печи. Дымоход предназначен для отведения топочных газов с различными вредными включениями, образующимися в процессе работы печи.

Правила устройства печной трубы из кирпича

На стадии проектирования дымохода старайтесь продумывать все так, чтобы его конструкция имела минимальное число изгибов и поворотов. В идеале дымоход должен быть полностью вертикальным. Любого рода изгибы приведут к ухудшению тяги и снижению эффективности обогрева помещения.

К числу важных элементов конструкции кирпичной печи относится камера зольника. В этом отсеке будет собираться зола. Также через зольник обеспечивается подача воздуха внутрь агрегата, к топливу. Зольниковая камера обустраивается под решеткой колосника и снабжается собственной дверцей. Традиционно высота зольника составляет 3 кирпича.

Конструкция подовой печи и принцип ее действия

Для обогрева загородных домов все чаще стали прибегать к печам из кирпича, отказываясь от разнообразных электроприборов и газа. Печка всегда позволяла быстро и надолго обогреть жилое помещение живым теплом.

Главное в печном отоплении – способность изначально накапливать тепло, а затем постепенно его отдавать. Самым экономичным вариантом кирпичных топок считается подовая печка. Она более распространена во всем мире.

Печь называют подовой, если в ней присутствует поверхность, куда и кладется топливо для растопки.

Подовую печь любят за ее экономичность при использовании. Верхнее прогорание в такой печи происходит равномерно и не израсходует много топлива. В процессе горения топливо окисляется за счет воздушных масс, попадающих через дверцу печи, что обеспечивает выделение теплоты.

Если разобрать само строение подовой печки, то получиться три основные части топки:

Размеры и чертежи печи шведки

После фундамента переходят к работе над подножием будущей печи, выкладывая ее первый и второй ряды. Для обеспечения своего рода выступа-постамента, выкладывают их исключительно с расширенными швами, в пределах 13 мм.

Чрезмерно широкими их также делать не нужно. Специалисты советуют при кладке печи шведки каждый из кирпичей на протяжении нескольких секунд полоскать в чистой воде. Эта простая манипуляция позволит увеличить адгезию за счет избавления от пыли на поверхности материала.

кладка печи шведка порядовка

Дело в том, что на практике, кладка, которая выполнена из пыльного и сухого кирпича, может оказаться не достаточно прочной, в условиях значительного теплового напряжения.

В случае с печью шведкой предполагается сильный отвод тепла через духовку на фоне эффективного использования топлива. Поэтому для ее кладки и берется только высококачественный шамотный кирпич, а также качественный раствор на мергеле.

Обычно именно из шамота рекомендуется выкладывать печь шведку своими руками с третьего ряда и вплоть до того, который будет следовать за плитой. Но в некоторых случаях в целях экономии его берут только для внутренней облицовки топки, для которой потребуется не более сотни кирпичей.

Виды топлива

Отопление на дровах

Сегодня оно не пользуется особой популярностью, хотя имеет ряд плюсов.

• Дровяные печи нагреваются достаточно быстро и легко.
• Топливо не имеет высокой цены, легкодоступны для большинства населения, возможна самостоятельная заготовка дров.
• Не нуждается в дополнительных трубах для подвода воздуха, воды. Даже, если есть желание сделать котел для нагрева воды, это не потребует сложных инженерных переделок.

Но наряду с плюсами, существуют и явные минусы:

• Достаточно габаритны по объему. Даже самый компактный агрегат требует места. Фундамент и конструкции займут большую часть кухни или другого помещения. Собрать маленькую печь, не занимая площади, не получится.
• Они должны быть правильно собраны с грамотно устроенными дымовыми каналами. Сегодня сложно найти настоящих профессионалов, которые знают устройство кирпичной печи. Их единицы. Любая небольшая оплошность мастера приведет к проблемам. Печь не будет прогревать нужную площадь, будет плохо разжигаться, дымить.
• Нуждаются в постоянном запасе дров. Их лучше запасать на сезон. Дрова должны быть сухими, нужного размера. Советуют, чтобы дрова были разные: береза, сосна, осина, ель. Для различных ситуаций нужны разные деревья. Зимой нужен огонь, дающий максимальное количество тепла, летом, осенью – свежесть и просушивание, весной – обогрев, но не жаркий огонь, а спокойное тепло.
• Требуют особого контроля. Контролировать требуется и нахождение дров в топке, целостность подтопочного листа на возможность выпадения углей. Контролировать нужно угарный газ, опасный для человека.

Угольное отопление

Эффективный и недорогой вариант топлива для печи из кирпича — каменный уголь. Такой вариант особенно подходит регионам, где находятся залежи угля

Важно знать, что уголь выделяет намного больше тепла, именно поэтому кирпичи очень быстро разогреваются и со временем разрушаются. Для снижения разогрева, устанавливают котлы

Лучше их сделать самому. Изготовление своими руками позволит выбрать нужный размер кладки. Современные котлы на дровах оборудованы различными датчиками, которые регулируют температуру внутри котла и дома.

Лучшая печь для отопления дома на дровах из кирпича своими руками

Аккуратно сложенная конструкция становится изюминкой интерьера. Однако кладка кирпичных отопителей — давно забытое ремесло, и опытных печников очень мало. Отсутствие грамотных специалистов вынуждает владельцев частных домов возводить отопительные печи самостоятельно. Чтобы определиться с лучшей, необходимо выбрать из существующих конструкций:

1. Прямоточные. Наиболее примитивная конструкция печи, в которой дымовые газы по кратчайшему пути уходят в дымоход. КПД такой конструкции невысок, а расход топлива повышен.
2. Канальные. Это усовершенствованная канальная печка. В ней дымовые газы, перед тем как попасть в трубу, движутся по колодцам, сформированным кладкой. У печи развитая поверхность теплообмена, она лучше аккумулирует тепло. Чем больше у неё каналов, тем выше КПД. Но увеличение числа колодцев приводит к ухудшению тяги и усложняет очистку печи от сажи.
3. Колпаковые. Комбинированная конструкция, объединяющая в себе элементы прямоточных и канальных печей. Горячие дымовые газы удерживаются в теплообменной камере, где они отдают тепло кирпичным стенкам. Остывший дым оседает вниз, откуда выходит в дымоход через подвертку. Колпаковые печи обеспечивают равномерный прогрев помещения за счет своей конструкции. Их легко чистить: сажу легко можно убрать, так как она скапливается в одном месте.

Перед началом возведения печи следует выполнить ряд подготовительных мероприятий. В первую очередь заливают фундамент. Монолитное бетонное основание делают при кладке конструкции из 500 кирпичей и более. Лёгкую печку может выдержать существующее перекрытие, но вопрос рассматривается индивидуально.

Место расположения отопителя подбирают с учётом того, что будет располагаться сверху. В частности, оценивают примерное положение дымохода. Последний не должен соприкасаться с потолочными балками. Также зазор между дымоходом и всеми несущими конструкциями должен быть примерно соразмерным. Край трубы выводят над крышей на высоте от 0,5 до 1,5 м.

Русская печь: чертежи печей из кирпича

печи русские из кирпичаДля кладки печи потребуются следующие материалы:

• полнотелый красный кирпич – 1610 штук;
• вьюшка для задвижки размером 0,3х0,3 метра – 2 штуки;
• сухой глиняный раствор в растворенном виде;
• самоварник 14х14 сантиметров – 1 штука;

Отопительные печи для дома из кирпича – делаем самиДля работы потребуются следующие инструменты:

• кельма – для укладывания и выравнивания раствора;
• кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
• уровень пузырьковый для кладки и гидравлический для первого ряда;
• правило – служит для выравнивания кирпичей каждого ряда;
• отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
• кисть – нужна для затирки швов;
• шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

1. Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
2. Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
3. Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
4. Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
5. Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
6. Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
7. Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
8. Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
9. Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
10. Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
11. Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
12. Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
13. Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
14. Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Виды печей из кирпича для дома

Для маленьких площадей используется печь шведка

Проекты печей предполагают встраивание панели для варки, духовки для запекания. Очаги соединяют с регистрами, в них ставят нагревательные емкости для получения горячей воды.

При выборе учитывают потребность в отоплении и других функциях:

• Шведка. Отличается эффективностью и скоростью нагрева. Используется на маленьких площадях или в качестве дополнительного отопления.
• Малая варочная печь-экономка. Совмещает отопление, варку пищи, сушку продуктов. Размещают в углу или в центре помещения.
• Печь Кузнецова. Внутри есть пустоты (колпаки), где собирается нагретый воздух, поэтому внутренние стенки нагреваются более интенсивно.

Голландка представляет собой высокую печь с большой топкой. В ней нет поддувала и колосников, а воздух подается через открытую дверку.

Выбор песка и раствора

Для кладки печи с духовкой используют глиняную смесь, для чего берут шамотную или красную глину. Каолиново-песчаный раствор готовят в консистенции 2,5:1 (песок, глина, соответственно). Используют речной песок с крупностью зерна1 – 1,5 мм без примесей, а глину берут высокой жирности.

В магазине можно приобрести готовые сухие смеси для кладки печей, которые до готовности доводят добавлением воды и перемешиванием. Используют жаростойкие и огнеупорные виды, которые позволяют выдерживать повышение температуры до +1000°С без необратимых деформаций.

Раствор не должен реагировать с химическими веществами. Не используют обычные цементно-песчаные смеси, которые разрушаются в сложных условиях, не имеют пластичности.

Установка дверок печи. Советы

Перед установкой дверки ее следует проверить на качество прилегания и свободность вращения на шарнирах.

Делаем установку дверок

• При наличии перекосов или отсутствия плавности вращения такие дефекты следует устранять, а если такой возможности нет, то заменить на новые. Следует также определить, есть ли в наличии отверстия для крепления.
• Для крепления используется мягкая (вязальная) проволока диаметром 2,5-3 мм и длиной около 50 см. Проволока заводится в отверстие и скручивается.
• Установить дверку после выполнения кладки невозможно, поэтому она устанавливается в процессе кладки. Чтобы дверка хорошо держалась, проволока должна сидеть в швах, между рядами кирпичей. Поскольку кладка ложится снизу-вверх, то и крепление дверки происходит в таком же порядке. Сначала замуровываются нижние концы проволоки, а затем верхние.
• После закладки нижних крепежных концов дверку необходимо выставить строго по вертикали и горизонтали с последующей фиксацией. После того, как дверка выставлена, можно продолжать дальнейшие работы.
• Такую технику установки можно использовать для крепления дверок топочной камеры, дверки поддувала и других металлических предметов, таких, как задвижки, сажотруски и др.
• Очень важный этап – это установка плиты. Она устанавливается на раствор из глины. Консистенция раствора должна быть такова, чтобы лишний раствор свободно выходил из-под плиты, в результате давления ее собственного веса. Его количество должно быть таким, чтобы он заполнил все свободное пространство. Нельзя допустить, чтобы его было мало. В дальнейшем под действием высокой температуры глина спечется и надежно будет удерживать плиту на поверхности.

Делаем установку плиты

• После окончания работ нужно дать возможность печке полностью высохнуть. Это не менее, чем 14 дней, после чего печь можно топить.
• Чтобы печь стала привлекательной, ее можно обложить кафельной плиткой. Вот здесь и может пригодиться качество кладки, особенно, если она выполнялась своими руками. На очень ровную поверхность легко будет положить плитку, тем более, что к ее укладке также предъявляются высокие требования из-за наличия высокой температуры.

Кирпичные отопительные печи: чертежи подбираем в зависимости от выбранной конструкции. Кладку рабочей части лучше всего делать на глиняный раствор. Инструкция у вас есть и, по фото выбрав нужную модель, можно приступать к работе.

Преимущества печей-каминов длительного горения

Основным признаком современной печи-камина служит отрегулированный процесс горения твердого топлива, происходящий в основной камере при некотором недостатке кислорода. Дрова при таком режиме не вспыхивают ярким пламенем, а долго тлеют. При этом поддерживается температура, достаточная для пиролиза – разложения высокомолекулярных соединений до простейших газов, включая СО. Они полностью догорают на выходе из топки, куда поступает в необходимых количествах дополнительный воздух. В результате выделяется максимальное количество тепла и не возникают вредные выбросы.

Как известно, интенсивность процесса горения топлива зависит от количества подаваемого кислорода. При достаточном его количестве топливо горит интенсивно, выделяя большое количество тепла, но сгорает закладка быстро. При ограниченном поступлении воздуха, горение может перейти в стадию тления, при котором даже языки пламени наблюдаются не всегда.

В принципе, любую печь путем манипуляций с задвижками можно перевести в режим длительного горения. Другое дело, что не все они предназначены для такого режима. Обычные печи с перекрытыми задвижками могут быть даже опасны — в режиме тления могут стать источником дыма или угарного газа. Так что лучше искать печь камин для дачи в характеристиках которой указана строчка «длительное горение» и стоит максимальное время горения одной закладки. Это может быть 6-18 часов.

Как определить поддерживает ли печь длительное горение или нет

Одна из характеристик, по которым можно отличить печь камин длительного горения для дачи от обычной отопительной — герметичное ее исполнение. Ведь надо сделать так, чтобы воздух поступал в нужном количестве. Не больше и не меньше. Второй признак — наличие нескольких регулируемых заслонок.

Герметичность проверить можно только во время топки, а вот наличие заслонок отслеживается визуально и то, насколько плотно они перекрывают доступ воздуха тоже можно посмотреть, как хорошо они двигаются. В некоторых моделях регулировка подачи воздуха происходит через зольный ящик. В таком случае надо смотреть, насколько он хорошо «ходит», насколько плотно перекрывает подачу воздуха. Хотя зольный ящик не может быть герметичным, больших отверстий он оставлять тоже не должен. Так же можно отследить наличие уплотнения на дверке, шибера на трубе. Все это критерии, по которым можно определить поддерживает ли данная печь-камин длительное горение.

С дожигом газов

Чем еще отличаются печи длительного горения от обычных? Тем, что в них может производиться дожиг газов, которые образуются в процессе горения дров. В обычных печах эти газы улетают в трубу, так как для их воспламенения требуется особый режим — высокая температура и ограниченный доступ воздуха. В печах длительного горения топливная камера может быть разделена на несколько частей. В одной горят дрова, в остальных — газы, которые образовались при разложении топлива. Подобные печи называют еще газогенераторными, так как именно в режиме тления образовывается самое большое количество газов. Что характерно, большая их часть имеет теплотворную способность выше чем у топлива, при разложении которого они образовались. Так что при использовании обычных печей значительная часть тепла упускается. Потому и считается что печь камин длительного горения для дачи и дома более выгоден, так как требуется меньшее количество топлива.

Минус в том, что печь камин длительного горения для дачи или дома стоит солидных денег. Ценник на модели, поддерживающие длительное горение, стартует от 400-450$, если это российский производитель и корпус из конструкционной стали. Отечественная нержавейка стоит раза в два дороже, а чугун — еще в два раза. Импортные печи-камины с функцией длительного горения, при тех же характеристиках, примерно на 70-100% дороже.

Отличие классического открытого камина от печи-камина

Классический камин открытого типа — это только дополнительный источник тепла, который обогреть помещение в холода не может. Он дает тепло в небольшом количестве, распространяется оно только во время горения топлива, причем непосредственно перед топкой. Этот вид отопительного прибора хорош для сырого летнего или осенне/весеннего дня. Зимой дать достаточное количество тепла для всего помещения он не в состоянии, так как для его работы нужна хорошая тяга, которая «вытягивает» большую часть тепла.

Печь-камин имеет другие характеристики, закрытую топку. Такой агрегат может отапливать помещение самостоятельно (при правильно подобранной мощности). А печь камин длительного горения для дачи и дома еще и делает это экономно, так как использует энергию топлива по максимуму.

Подготовка к строительству барбекю с казаном

Прежде чем приступать к постройке печи, необходимо определиться с местом её установки, набросать эскиз будущей модели и выбрать подходящий материал для кладки.

Определение места

Печь не должна стоять под деревьями и близко к воспламеняющемуся забору. Оптимально ставить её недалеко от вашего любимого места для еды на участке. Площадка должна быть большой, тогда готовить будет удобно. При желании можно соорудить печь с мойкой, тогда надо подвести к ней воду и канализацию. Если же это сложно, то печь ставится возле садового водопроводного крана.

Выбор материала

Печь-барбекю можно сложить из речного камня (это очень красиво), из керамзитовых блоков или обычного красного кирпича. Но поверхности, соприкасающиеся с огнём, выкладываются из специального огнеупорного кирпича, потому что все перечисленные выше материалы не выдерживают высокой температуры в мангале или под казаном и растрескиваются. То же самое относится к раствору для кладки. Места, где горит пламя, выкладываются на специальном составе. Раствор для остальной печи тоже специфический: цемент не выдержит даже небольшой температуры, поэтому вместо цементной части раствора применяется глина.

Уличная печь из речного камня смотрится эффектно, но требует определённых навыков кладки

Видео: какой кирпич выбрать

Определение модели

Прежде чем рассчитывать количество стройматериала, необходимо определиться с моделью «садового камина». Здесь следует учесть следующие аспекты:

• габариты печи-барбекю; если конструкция массивная, ей понадобится фундамент;
• местоположение;
• форму топочного отделения;
• форму и размеры дымохода;
• дополнительные элементы, такие как казан, мойка, духовка.

Мы выбрали для постройки сложную печь. Это мангал-барбекю с плитой для готовки и казаном, проект мастера Валентина Бруя под названием «Стоунхендж».

Авторский проект барбекю с казаном «Стоунхендж» Валентина Бруя

Расчёт количества кирпичей

Расчёт материала делается после выбора модели со схемой порядовки. Считается примерное количество кирпичей в каждом ряду, учитывается их тип (огнеупорные, силикатные, обычные) и форма. Примерные подсчёты производят следующим образом: считают кирпичи в первом, сплошном ряду; полученное число умножают на количество рядов и так называемый заполнительный коэффициент. Для печей барбекю он составляет 0,65. Учитываем, что примерно 15% кирпичей уйдёт в брак, это число надо увеличить до 30%, если предполагается резка кирпичей. Они при этом ломаются.

Таблица: расчёт потребности материалов

Наименование материала	Количество
Красный печной полнотелый кирпич	1000 штук
Огнеупорный кирпич для топок	300 штук
Обычный кирпич	300 штук
Огнеупорная глина	100 кг
Речной песок	0,2 м3
Мертель шамотный МШ-28	100 кг
Цемент М400	300 кг
Топочная прочистная дверца	1 штука
Чугунная плита под казан 705х530 мм	1 штука
Утеплитель для печей фольгированный	3 метра
Вьюшка	1 штука
Уголок стальной небольшого сечения	5 метров
Казан	1 штука

Таблица: необходимые инструменты

Инструмент	Количество
Мастерки	1 набор
Расшиватель швов	1 штука
Топорик или тяпка для рубки кирпичей	1 штука
Болгарка для резки кирпичей	1 штука
Дрель с комплектом насадок для шлифовки кирпичей на рабочем столе	1 штука

Подготовка фундамента

Прежде чем приступать к кирпичной кладке, необходимо подготовить фундамент для будущей печи.

1. Для фундамента колышками и нитью разметить нужную площадь с запасом по 1 метру с каждой стороны. Перед печью запас можно сделать и гораздо больше.

   Нужную площадь под фундамент можно разметить с помощью колышков и нити

2. Вырыть котлован глубиной 30–50 см. Учитывая размеры и вес печи, нужно делать не ленточный фундамент, а плиту.
3. На дно котлована насыпать слой щебня или гравия высотой около 10 см; слой плотно утрамбовать.
4. Армировать фундамент решёткой из металлических прутьев, чтобы сделать его более надёжным.
5. Приготовить раствор: 1 часть цемента на 2 части песка, хорошо перемешать, залить одномоментно, чтобы не было трещин. Дать плите хорошо застыть.

   Фундамент нужно залить за один приём, чтобы не было трещин

6. После высыхания смеси покрыть плиту рубероидом, лучше в два слоя — для обеспечения гидроизоляции.

   Для гидроизоляции застывшую плиту нужно покрыть рубероидом в два слоя

Обычный кирпич перед кладкой надо вымачивать в воде, иначе он впитывает воду из раствора, раствор быстро высохнет и будет некрепким.

Иногда вместо бетона для фундамента используют кирпич. Бетонный фундамент более прочный и дешёвый, однако кирпичный легче сложить и демонтировать при необходимости.

Нюансы выполнения отделки печки

Стенки печки, сложенной из хорошего кирпича, да еще и декорированной внешней стороной, необязательно отделывать: белить и штукатурить. Если на элементах кладки нет сколов и трещинок, при строительстве соблюдались вертикали с горизонталями, отопительное сооружение и так будет замечательно смотреться.

По печной кладке из качественного кирпича достаточно выполнить затирку и аккуратно расшить швы. Без лишней отделки отопительно-варочное сооружение выглядит лучше.

Если к печным стенкам все же есть претензии, на них наблюдаются дефекты, да и кладка неидеальна, тогда отделка очень нужна. Перед производством отделочных работ внешнюю поверхность тщательно швабруют, затирают куском кирпича для улучшения адгезии, после чего ждут ее просыхания.

Просушенный агрегат можно штукатурить, используя применяемый в кладке глинопесчаный раствор. Для увеличения прочности в состав позволительно добавить 1% асбестовой крошки. Отопительные варианты печек облицовывают изразцами – это самый надежный и газонепроницаемый, но и наиболее трудоемкий тип отделки.

Галерея изображений

Фото из

Побелка — типичный вид отделки

Сочетание побелки с облицовкой

Бюджетная облицовка обычным кафелем

Роскошная облицовка эффектными изразцами

Порядовка банной печи: схемы

Проекты отопительных печей из кирпича показывают расположение шамотного и глиняного кирпича в каждом ряду. Пояснения к порядовке:

1, 2 ряд. Создается поддувало (окошко для подачи воздуха), используется перевязка.

3. Оставляется окно для основного дымохода.

4. Устанавливается заслонка, дверца зольника.

5. Монтируется колосник, топка, на них впоследствии укладывается огнеупор.

6. Повторяется форма дымохода и топки, устанавливаются дверки.

7-11 ряды. Топка заканчивается на 11 ряду.

12-14 ряды. Монтируется короб каменки.

15-16. Шахта расширяется и половинится по аналогии с 6 рядом.

18. Устанавливается дверца чистки.

22,23. Шахты объединяются, кромки кирпича при этом стачиваются. Затем полностью перекрывается шахта над каменкой, остается только дымоход.

Отопительная печь с нижним обогревом размером 770×770 мм

Отопительная печь имеет размеры, мм: 770x770x2310 (см. рис. 2).

Рис. 2. Отопительная печь с нижним обогревом размером 770×770 мм а — фасад; б — разрезы А-А, Б-Б; в — кладка 1 -13 рядов; г — разрезы В—В, Г—Г; д — кладка 14—35 рядов; 1 — дымовая задвижка; 2 — отверстия для чистки; 3 — топочная дверка; 4 — поддувальная дверка; 5 — топливник; 6 — колосниковая решетка; 7 — зольниковая камера

Рис. 2. Отопительная печь с нижним обогревом размером 770×770 мм г — разрезы В—В, Г—Г; д — кладка 14—35 рядов; 1 — дымовая задвижка; 2 — отверстия для чистки; 3 — топочная дверка; 4 — поддувальная дверка; 5 — топливник; 6 — колосниковая решетка; 7 — зольниковая камера

Расход материалов (без учета фундамента и трубы) следующий:

• кирпич красный — 230 шт,
• кирпич огнеупорный — 210 шт.,
• глина красная — 12 ведер,
• глина огнеупорная — 6 ведер,
• песок — 7 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 250×140 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 300×252 мм,
• дверки прочистные размером 130×140 мм — 6 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 18—20 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 5 ч.

Печь рассчитана на обогрев помещения площадью до 20 м². Теплоотдача печи при одноразовой топке (при расходе антрацита до 12,2 кг) составляет около 3 кВт (2600 ккал/ч). Теплоотдача нижней части печи составляет 2,3 кВт (2000 ккал/ч). Теплоотдача печи при двухразовой топке увеличивается до 3,7 кВт (3200 ккал/ч).

В качестве топлива желательно применять антрацит и каменный уголь, но при их отсутствии можно использовать дрова, углебрикеты и торфяные брикеты.

Кладка печи по рядам не отличается от предыдущей отопительной печи размером 770×640 мм.
