Печь Кроха: удобство и комфорт использования

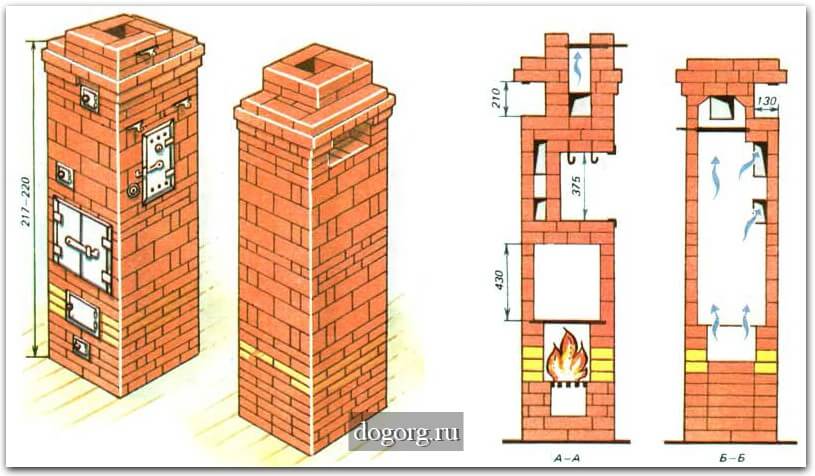

Печь-малышка с кухонной плитой и духовкой

Еще одна мини-печь для дачи имеет размеры в основании всего лишь 51*64 см, при этом глубина топки составляет 50 см. Модель отлично подходит для дачного жилища или летней кухни. В качестве топлива можно использовать дрова, уголь, торф, брикеты.

Особенности конструкции и материалы

Несмотря на малые габариты, компактная печка достаточно функциональна и оснащена варочной плитой и духовкой, что позволяет использовать ее не только для обогрева помещения, но и для хозяйских нужд. Согласно отзывам тех, кто уже построил у себя на даче эту помощницу, чайник на плите закипает буквально за минуты.

Компактность удалось сохранить благодаря вертикальному размещению всех элементов. Дымоход имеет сечение в один кирпич. Отработанные газы проходят через каналы, расположенные за варочной камерой, затем поступают в горизонтальный дымоход, обходят с обеих сторон духовку и уходят в трубу.

Для строительства потребуются материалы:

• красный кирпич – 220 штук;
• кладочный раствор из глины или готовый – около 50 литров;
• колосниковая решетка;
• стальной лист (предтопочный) размером 50*70 см;
• стальная полоса толщиной 4 мм с параметрами 350*25 см;
• лист шифера 51*30 см;
• задвижка – 2 штуки;
• дверца для топки;
• 3 прочистных дверцы;
• поддувальная дверца;
• духовка (32*38*42 см);
• плита (38*35 см) с одной конфоркой.

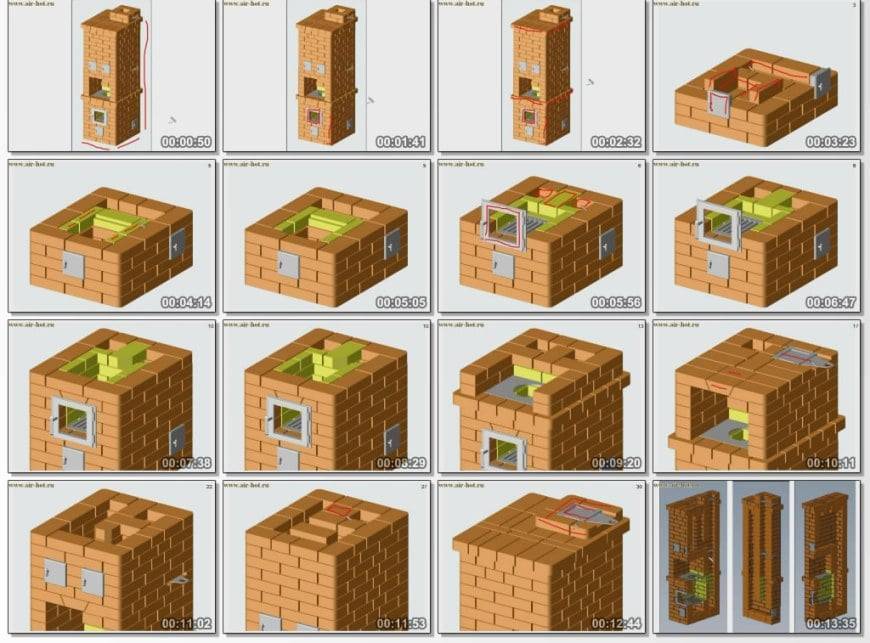

Порядок кладки

Первый ряд мини-печи из кирпича укладывают без раствора. После второго ряда устанавливают поддувальную дверцу, кладут следующий ряд и начинают формировать топку. Колосниковую решетку укладывают без раствора. На порядовой схеме четко видно, где и как следует установить дверцы, плиту, духовой шкаф и задвижки.

Для защиты керамического кирпича от огня проводят футеровку – отдельным рядом укладывают шамотный огнеупорный кирпич

Важно помнить, что разные виды кирпича нельзя перевязывать друг с другом – они имеют различную температуру расширения. Пренебрежение этим правилом ведет к трещинам

Устройство фундамента

Несмотря на свои скромные размеры и небольшой вес, печь-малютка требует обустройства фундамента. Делать его можно незаглубленным – достаточно снять плодородный слой почвы.

Но, обязательно вывести плоскость цементной заливки в «горизонталь»

Это важно потому, что площадь опоры печи очень небольшая: от 0,47 до 1 м2. При высоте 2000 — 2200 мм малейший перекос основания может привести к обрушению печки. Последовательность обустройства – предельно проста:

Последовательность обустройства – предельно проста:

• Выкапывается яма, глубиной 300=450 мм. Периметр ямы должен превышать периметр печи на 100 — 150 мм.
• На дно засыпается слой песка толщиной 100–150 мм.
• Песок увлажняется и трамбуется.
• Следующий слой – битого кирпича или строительного мусора (камня) – 200–250 мм.
• Верхний слой – мелкого щебня (фракция 5–20 мм).
• После этого устраивается опалубка (фанера, доски, шифер, обрезки гипсокартона, металлические листы) – что найдется . Высота опалубки должна на 50 мм превышать уровень чистого пола, чтобы не было подсоса холодного воздуха из подпола.
• На щебень выкладываются предварительно нарезанные по размерам прутки арматуры и скрепляются отожженной стальной проволокой или сваркой.
• Раствор для заливки готовят из цементно-песочно-щебеночной смеси в пропорции: 1 : 1,6:3,2.После заливки фундаментной плите дают «созреть». В первую неделю после заливки поверхность увлажняют, накрыв дерюгой или мешковиной, и поливая водой по мере высыхания ткани. По окончании первой недели ткань можно убрать, а поверхность фундаментной плиты укрыть полиэтиленом или рубероидом.

Полный набор прочности происходит через 30 дней после заливки.

Печное отопление двухэтажного дома

Сегодня советы по печному отоплению нам дает Кишулько Юрий Михайлович, потомственный печник. Отец Юрия Михайловича, печник-самоучка из Витебской области, всю жизнь совершенствовал свое мастерство. Сын с раннего детства помогал отцу, впитывая премудрости печного дела. Сегодня Юрий Михайлович виртуоз и настоящий энтузиаст своего дела, с легкостью выкладывающий и сложные печи, способные отопить двухэтажный дом, и камины в небольших гостиных.

При расстановке печей в помещении следует стремиться к тому, чтобы они располагались преимущественно у внутренних капитальных стен. Не рекомендуется устанавливать печи вблизи наружных стен, так как это осложняет и удорожает работы по возведению дымовых труб. Печь по возможности должна стоять открыто и свободно обогревать помещение. Для отопления кухни, жилых комнат и подсобных помещений печи следует группировать в так называемый тепловой узел. В этом случае дымоходы объединяют в один кирпичный стояк.

Компактные печи и очаги до 700 кг можно устанавливать непосредственно на прочном полу. Если этого не достаточно, полы усиливают дополнительными балками. Печи массой более 700 кг ставят на фундамент. Фундамент заглубляют в грунт минимум на 0,5 – 0,6 м для одноэтажных печей без насадных труб и не менее 1 м для двухэтажных печей и коренных труб. Фундамент печи нельзя перевязывать с кладкой (фундаментом) стены здания, так как возможна разная усадка.

Если у вас два этажа…

Конструкции оснований под печи верхних этажей выбирают в зависимости от конструкций стен здания, взаимного расположения капитальных стен и ориентации самих печей. Самое простое решение – установка печи верхнего этажа на печь нижнего этажа, однако при ремонте печи на первом этаже возникают трудности для поддержания верхней печи. Для более равномерного распределения нагрузки на нижнюю печь на нее укладывают (на уровне междуэтажного перекрытия) железобетонную плиту. Иногда в массив нижней печи (по углам) заделывают при кладке стойки из квадратной, круглой или профилированной стали, причем нижние концы стоек заделывают в прочный фундамент. Сверху делается прочная площадка из швеллеров и уголков, на которую и устанавливают верхнюю печь.

В кирпичных зданиях широко применяют установку изделий на рельсах или стальных балках различного профиля заделываемых в кирпичную кладку на глубину не менее 38 см (полтора кирпича). Чтобы кирпич не разрушался, заделка идет с помощью прокладок. Пространство между балками заполняется легким бетоном или кирпичной кладкой. При выкладывании самих печей лучше пользоваться глиняным раствором, он, при нагревании и охлаждении будет работать в унисон с кирпичом, а значит, ваша печь долгие годы будет оставаться целой и функциональной. Кирпич укладывают в виде свода. Балки скрепляют стяжками. Если у вас дача, для обогрева второго этажа наиболее практична установка небольшого колпака или щитка, топящегося от печи, расположенной на первом этаже. Иногда щиток можно сблокировать с небольшим камином (если позволит высота дымовой трубы). Если в вашем доме основным является печное отопление, значит, вам нужен вариант с печами на первом и втором этажах, которые можно топить отдельно. Исходя из этого и делается проект дома, привязываются комнаты и т.д.

Подробно рассмотрим отопительную двухъярусную толстостенную печь с теплоотдачей на первом этаже – 3, 7 кВт и на втором – 2,7 кВт, ее размеры 64х115 см. При желании на первом этаже можно установить отопительно-варочную печь с плитой и духовкой или же при необходимости отопительную печь большего размера со встроенным духовым шкафом.

Кирпич огнеупорный (шамотный) в Беларуси не производится. Продается только привозной кирпич из ближнего зарубежья. Цена на него в среднем – 2000 рублей за штуку. Изразцы для облицовки печей в Беларуси производит единственное предприятие КУП «Волковыскстрой-материалы». Керамические изразцы предназначены для облицовки и кладки лицевых поверхностей отопительных бытовых печей, кухонных плит и каминов.

Конструкция изразцов отличается прочностью, долговечностью, надежно крепится в кирпичной кладке. Продаются изразцы готовыми наборами, их стоимость начинается от 800 тысяч белорусских рублей за простейший вариант.

Используемые материалы и печные приборы

Материалом для массива печи является кирпич глиняный обыкновенный по ГОСТ 390–96

Очень важно, чтобы он был хорошо обожжен и при простукивании издавал звонкий чистый звук. Треснутый недожжённый кирпич значительно снизит прочность и долговечность кладки

В качестве вяжущего вещества при кладке печей используется глина, чаще всего красная. Условно ее разделили на три вида по количеству песка в составе:

• жирная — 2–3% от общего объема;
• средняя — 15%;
• тощая — до 30%.

Состав раствора: глина, песок и вода. Чем больше в природной глине песка, тем меньше его добавляют в глину. Соотношение глина-песок для разных глин составляет:

• для жирной — 1:2,5;
• для средней — 1:1,5;
• для тощей — 1:1.

Песок применяется мелкий размером частиц меньше 1 мм, поэтому его просеивают через сито (ячейки 1–1,5 мм). Можно использовать готовую жаростойкую кладочную смесь.

1. Кирпич глиняный обыкновенный (без учета трубы) — 450 шт.
2. Колосниковая решетка 180х250 мм — 1 шт.
3. Топочная дверка 205х205 м — 1 шт.
4. Поддувальная дверка — 1 шт.
5. Дымовая задвижка 130х240 мм — 2 шт.
6. Металлический лист предтопочный 500х700 мм — 1 шт.

Топочная и поддувальная дверцыКолосниковая решетка и дымовая задвижка

Достоинства модели

Каждый вариант проекта создан для выполнения определенных задач. Сравнивать все модели между собой бессмысленно, так как в одних условиях могут быть важными те характеристики, которые не считаются фундаментальными при других условиях. Поэтому принято выделить достоинства представленной модели. Наша печь малютка из кирпича не лишена такого перечня.

• Для того чтобы установить русскую печь, потребуется пожертвовать значительной частью полезной площади. Само же предназначение малютки говорит о том, что высоких показателей от нее и не ожидают. Зато компактность по достоинству оценена владельцами небольших дачных домиков.
• Отмечается как положительный момент отсутствие элементов из жаропрочных материалов. Но в этом вопросе выбор остается за мастером, так как некоторые профессиональные строители все же советуют зону топки обкладывать шамотным кирпичом.
• Простота схемы строительства позволяет при относительно низких затратах в течение непродолжительного времени получить готовое устройство.
• Даже при работе печи в обычном режиме отмечается экономия топлива, что избавит от необходимости делать запасы дров огромных объемов.
• Некоторые специалисты утверждают, что для данной модели не требуется фундамент. Теоретически, прочное напольное покрытие способно выдержать нагрузку от массы конструкции, однако если вы заботитесь о надежности не на один год, а на десятилетия, то следует задуматься о фундаменте. В нежилых помещениях малютку можно возводить на основании, использующем бетонную плиту.

Примеры простых печек Дата: 25 сентября 2021

Воздушное отопление

В эту категорию мы отнесем все способы обогрева без посредничества теплоносителя — воды, масла, антифриза и любых других. Нагрев воздуха в помещении осуществляется за счет непосредственного контакта с нагревательным элементом.

Булерьян

Печь представляет собой топливник, который опоясан толстыми трубами с открытыми вверх и вниз торцами. Трубы нагреваются и обеспечивают конвективное перемешивание воздуха в комнате.

Их направленность в разные стороны ускоряет процесс. При необходимости обогреть несколько изолированных помещений от булерьяна делается разводка воздуховодов с естественной или принудительной циркуляцией.

Достоинства:

• Существующие печи обеспечивает практически полное сгорание топлива за счет того, что ими обеспечивается длительное тление при ограниченном притоке кислорода. Таким образом обеспечивается КПД, недостижимый для традиционных печей-буржуек.
• Булерьян не займет много места и не требует собственного помещения. Печь для отопления двух этажей вполне может разместиться в гостиной или столовой. Копоти и запахов не будет.
• Разводка воздуховодов обойдется дешевле, чем разводка водяной отопительной системы. Хоть, с учетом необходимой теплоизоляции, и ненамного.

Недостатки:

• Воздуховоды практически невозможно проложить после окончания чистового ремонта так, чтобы не испортить эстетику помещения. План отопления двухэтажного дома — и источника тепла, и разводки — придется продумать заранее.
• Любое печное отопление двухэтажного дома связано с необходимостью хранить запасы дров, угля, пеллет или торфяных брикетов.

На фото — печь-булерьян в гостиной.

Кирпичная печь

Обычная русская печь обычно имеет весьма внушительные габариты. Она занимает до трети площади дома и вполне в силах отапливать несколько комнат. Понятное дело, однако, что двухэтажные отопительные печи — это несколько более сложные конструкции.

В общем-то, каких-то стандартов в области конструирования кирпичных печей почти нет. Конкретная реализации зависит от размеров помещения, расположения печи, фантазии печника или, как вариант, найденной в интернете порядовки придуманного кем-то другим готового решения.

Типичная отопительная печь на два этажа — это расположенный внизу топливник и колпак или канальный дымоход, делающий несколько витков на втором этаже.

Варианты исполнения могут быть разнообразными. К примеру, достаточно положить на топливник чугунную плиту, проложив под нее для изоляции помещения от продуктов сгорания асбестовый шнур — и получится отопительно-варочная печь на два этажа.

Печь может стоять посреди комнаты или в углу; наконец, при желании можно даже организовать водяное отопление двухэтажного дома с естественной циркуляцией, просто поместив в топливник змеевик.

Достоинство:

В отсутствие газа печное отопление — самый дешевый способ обогрева. Кирпичная печь радует владельцев большой тепловой инерционностью: она обычно протапливается раз в сутки в течение 2-3 часов, остальное же время отдает накопленное тепло.

Недостатки:

• Опять-таки потребуется запас топлива, который займет изрядное место во дворе.
• Сложить печь так, чтобы через кладку не проступил конденсат, чтобы печь не растрескивалась и не дымила в помещение — это искусство, которое постепенно утрачивается.

Если вы не боитесь экспериментов — можете попробовать выполнить эту работу самостоятельно; но в отсутствие какого-то опыта лучше быть готовым к разнообразным сюрпризам.

Газовые конвектора

Еще один способ, которым с минимальными затратами времени и средств может быть выполнено воздушное отопление частного двухэтажного дома своими руками — монтаж газовых конвекторов.

Каждое устройство представляет собой закрытую горелку с забором воздуха с улицы и отводом туда же продуктов сгорания по коаксиальной трубе. Теплообменник греет воздух в комнате. Устройства могут работать и от магистрального газа, и от баллонного.

Достоинства:

• Полная автономность отопления каждого из помещений дома.
• Низкая стоимость проекта. Цена каждого конвектора — 4-8 тысяч рублей. С учетом того, что вам не нужен котел и разводка от него, это будет означать ощутимую экономию.

Недостатки:

• Магистральный газ, увы, есть не везде.
• Монтаж конвекторов возможен только на внешней стене дома.
• Сверлить широкие отверстия под коаксиальную трубу в, к примеру, железобетоне — то еще удовольствие.

— смотрите здесь.

Используемые материалы и печные приборы

Материалом для массива печи является кирпич глиняный обыкновенный по ГОСТ 390–96

Очень важно, чтобы он был хорошо обожжен и при простукивании издавал звонкий чистый звук. Треснутый недожжённый кирпич значительно снизит прочность и долговечность кладки

В качестве вяжущего вещества при кладке печей используется глина, чаще всего красная. Условно ее разделили на три вида по количеству песка в составе:

• жирная — 2–3% от общего объема;
• средняя — 15%;
• тощая — до 30%.

Состав раствора: глина, песок и вода. Чем больше в природной глине песка, тем меньше его добавляют в глину. Соотношение глина-песок для разных глин составляет:

• для жирной — 1:2,5;
• для средней — 1:1,5;
• для тощей — 1:1.

Песок применяется мелкий размером частиц меньше 1 мм, поэтому его просеивают через сито (ячейки 1–1,5 мм). Можно использовать готовую жаростойкую кладочную смесь.

1. Кирпич глиняный обыкновенный (без учета трубы) — 450 шт.
2. Колосниковая решетка 180х250 мм — 1 шт.
3. Топочная дверка 205х205 м — 1 шт.
4. Поддувальная дверка — 1 шт.
5. Дымовая задвижка 130х240 мм — 2 шт.
6. Металлический лист предтопочный 500х700 мм — 1 шт.

Топочная и поддувальная дверцыКолосниковая решетка и дымовая задвижка

Подготовка и расчеты

Внимательно подумайте, как лучше всего расположить малогабаритную печь. К примеру, если она будет построена сразу рядом с внешней стеной, то большая часть тепла будет уходить на отопление улицы, поэтому лучше всего располагать ее в центре дома

Примите во внимание, в какой части дома будет находиться дверца отопительной камеры. Подбрасывать топливо и чистить печь будет легче, если дверца топливной камеры выходит в коридор или прихожую. Так у вас будет меньше проблем с пеплом и пылью

Так у вас будет меньше проблем с пеплом и пылью.

Кирпичная малогабаритная печь не требует большого расхода материалов. Скорее всего, Вам потребуется следующее:

• Керамический кирпич – 200 шт.
• Огнеупорный кирпич – 70 шт.
• Обыкновенная глина – 0.2 куб. метра.
• Шамотная глина – 15 кг.
• Топочная дверка 250х250 мм.
• Поддувальная дверка 130х140 мм.
• Прочистная дверца 130х140 мм.
• Задвижка вьюшечная 130х130 мм.
• Толь для гидроизоляции 800х500 мм.

Если Вы впервые занимаетесь постройкой малогабаритной печи, Вам пригодится детальный чертеж, чтобы не пришлось ничего изобретать. Самый популярный вид это печь 2х2 кирпича, Малютка или Одноколпаковая ПТО-2300. Вы можете с легкостью найти и распечатать чертеж этой конструкции в интернете.

О других модификациях «шведки»

Описанная варочно-отопительная печь – это один из самых простых вариантов конструкции. При желании такую печь можно модернизировать стеклянными дверками – это не только улучшит внешний вид, но и дополнительно защитит помещение от запахов пищи.

Другой вариацией «шведки» можно считать конструкцию с камином, установленную между гостиной и кухней. В таком случае на кухне будет находиться полноценная печь с духовкой, сушилкой и варочным перекрытием, а в гостиной – оригинальный камин, который не только обогреет комнату, но и послужит дополнительным декоративным элементом интерьера. Для этого используется один общий дымоход, по этой причине дополнительные затраты не потребуются.

Таким же образом можно вылечить суставы и избавиться от болей в пояснице. Для этого нужно оборудовать печь лежанкой. Впервые подобную конструкцию разработал Генри Резник и состояла она из печи размерами 3х4,5 кирпича и лежанки – 2,5х7 кирпича, соответственно. Эта печь может функционировать в двух режимах – зимнем и летнем – и обогревать помещение площадью до 40 м².

Популярные ошибки

Неопытные мастера ставят в кладку сухой кирпич, но материал лучше намачивать. Он держится лучше, прочнее сцепляется с раствором. Так получаются более точные и ровные кладочные швы. Используют широкое ведро с водой, куда на 2 – 5 минут помещают элементы перед монтажом.

Сужение дымового канала по отношению к нормативному размеру снижает тягу, а отсыревшие дрова не будут гореть. При монтаже дверки камеры топки часто не оставляют зазора 0,5 см по периметру для компенсации расширения. После установки промежуток заполняют асбестовым шнуром или песчаным раствором.

Внутри печи ставят перегородки из железа, но лучше применять кирпич, поставленный на ребро. Это объясняется разным расширением керамики и металла.

Как соорудить самостоятельно

Печь малютка своими руками строится поэтапно. Для начала нужно определиться с местоположением печи и приступить к формированию фундамента. Для этого на выбранном месте стелется подстилка, в качестве нее может выступать полиэтилен или другая клеенчатая основа. На неё необходимо насыпать сантиметровый слой обычного песка. Дальше можно начинать кладку.

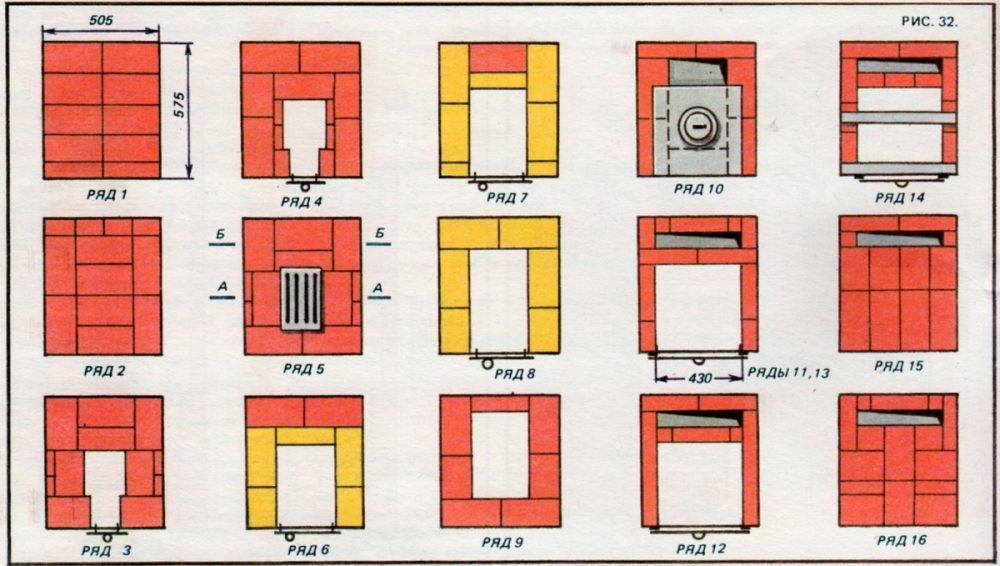

Порядовка

1 ряд.
12 штук кирпича выкладывать на подготовленный песок, скрепление не требуется. Кирпичи покрываются слоем раствора, тут же произвести крепеж двери для поддува в асбесте.

2 ряд.
Выкладывается поверх первого слоя.

3 ряд.
Используется шамотный кирпич. Сверху ставится решетка, она должна впоследствии быть расположена над поддувалом.

4 ряд.
Делается кладка ребром, а в дымоходе оставляется перегородка. При кладке задней стенки раствор использовать не требуется, кирпичи должны слегка выступать на наружную сторону. Можно начинать установку дверцы для топки, предварительно обернутую в несколько слоев асбеста. Обматывать нужно с тем учетом, что дверь должна беспрепятственно открываться.

5 ряд.
Этот ряд необходимо укладывать плашмя по контуру предыдущего.

6 ряд.
Кладка ребром. Дымоход нужно протереть мокрой тряпкой.

7 ряд.
Как и 5 ряд, укладывается плашмя, начинать нужно с трехчетвертки.

8 ряд.
Сверху ставится два кирпича, которыми закрывается дверца. Для этого ряда понадобится кирпич в скошенном виде, он будет служить своеобразным навесом.

9 ряд.
Должен быть со смещением с расчетом на поддержку открытого состояния дверцы. Предварительно должен быть уложен увлажненный асбест.

10 ряд.
С него начинается формирование дымовой трубы. Она выстраивается расширяясь назад. С учетом и конструкции печи крохи нужно помнить, что монтаж кирпичной надсадной трубы невозможен из-за смещенного центра тяжести всей печи.

11 ряд.
Переходим к монтажу задвижки, уплотненной асбестом, смазанным глиной.

Следующим шагом станет извлечение вышибных кирпичей и прочистка низа дымохода от мусора.

Печь малютка своими руками практически готова осталось произвести побелку. Чтобы впоследствии печь не пожелтела в смесь необходимо добавить синьку и молоко.

Без грамотно организованного обогрева о комфортном проживании в частном доме не можете быть и речи. Однако нередко возникает необходимость обустройства обогрева и в других второстепенных помещениях. В таких ситуациях отличным решением станут компактные отопительно-варочные печки типа «Малютка».

Подобный агрегат сможет обогреть небольшой дачный домик, мастерскую и другие помещения площадью до 25-35 м2. Печь малютка возводится в кратчайшие сроки из доступных материалов. Ознакомившись с дальнейшими рекомендациями, вы сможете безо всяких проблем выложить печной агрегат своими руками.

Где эффективнее и безопаснее размещать малогабаритную печь

Чтобы отопительная печка эффективно отдавала тепло, ее размещают посередине однокомнатного жилища или встраивают в межкомнатные перегородки. Отопительно-варочные малые печки размещают в центре кухни или у стены.

Отопительное сооружение будет безопасным, если в потолочном перекрытии правильно обустроена разделка. На дымовую трубу надевают искрогаситель.

Топочная камера — источник повышенной опасности. Печь размещают так, чтобы угольки и искры не попадали на стены, в дверные проемы, на мебель. При необходимости стены защищают негорючими материалами (плоским шифером, керамической плиткой).

ogon.guru

Печь малютка своими руками для садового домика

Формирование отопительного оборудования

Прежде всего, необходимо определится с местом, где будет установлена печь Малютка, а также подготовить точную схему с размерами и порядовкой. Общие принципы печей подходят и очагу-малышке. Установка производится на безопасном расстоянии от стен (примерно 25 см.), печь не должна стоять на сквозняке, а дымоход не должен касаться потолочных балок. Принципы безопасности должны быть соблюдены в полной мере – стены, потолок и пол изолируются огнестойкими материалами.

Для возведения нам понадобится:

• красный печной кирпич (полнотелый);
• шамотный кирпич (для топки);
• раствор глиняный или цементный М300;
• прут армирующий;
• дверца поддувальная;
• колосниковая решетка;
• дверца топочная (если выбрать стеклянную дверцу, то малышка может выполнять функцию камина);
• чугунная конфорочная плита;
• задвижка.

Из инструментов нужны:

• кельма (выравнивание раствора, подрезание швов);
• молоток и кирка (для кирпича);
• уровень;
• мастерок;
• отвес (груз со шнуром) для проверки углов;
• правило (деревянная линейка с сечением 1,5 х 6 см. и длиной 1-1,5 м., имеющая параллельные плоскости) для ровности кладки;
• рулетка.

Фундамент

Для основательной многофункциональной печи потребуется фундамент, экономнее выйдет бутобетонный. Котлован должен быть не менее 80х65 см., в него устанавливают опалубку из досок, застилают ее фанерой или рубероидом и заливают бетоном. Далее выкладывается кирпичный бой и бутовый камень, все заливается цементом (соотношение 1 к 3). Последний шаг – застелить изоляцией в несколько слоев рубероида. В качестве заливки рекомендуется использовать бетон М300, он прочный и долговечный. Время его застывания около 25 дней.

Если кирпичная печь планируется легкой, без постоянной интенсивной топки, то первый ряд кирпича должен быть уложен на слой изоляции:

• полиэтиленовая пленка;
• рубероид;
• гидроизил, пергамин;
• сухой песок 1см.

Порядовка печи

Первый и второй ряд – выравнивание, каждый ряд проверятся уровнем.

Третий – на фронтальной части выкладывается поддувало, его размеры меньше размеров топки в два раза.

Четвертый – установка в поддувало стального окошка, сверху оно перекрывается колосниковой решеткой.

Пятый – фиксация колосниковой решетки, круговая кладка.

Шестой – начало выкладки топки. Окно немного сужают для удобства.

Седьмой – установка дверцы топки. Топка должна крепко держаться в кладке, для этого крепления обматывают асбестовым шнуром.

Восьмой – сверху топки устанавливается полоса из листовой стали.

С девятого по одиннадцатый – круговая кладка.

Двенадцатый, тринадцатый – формирование задней стенки, она укладывается на док, и образуются два небольших паза.

Четырнадцатый – пазы увеличиваются на половину кирпича, остальное пространство выкладывается кирпичом.

Пятнадцатый – место под канал, около задней и боковой стены оставляется продолговатый канал. В основной кладке делается отсек с опорным кирпичом в центре (под колонну).

Шестнадцатый – на колонну укладываются полосы из стали, они формируют еще канал.

Семнадцатый – каналы разделяются и образуют четыре канала под стенками и один по центру.

С восемнадцатого по двадцать второй – продолжение каналов.

Двадцать третий и двадцать четвертый – каналы, кроме центрального, соединяются и образуют Г-образную форму.

Двадцать пятый – каналы, кроме центрального, перекрываются кирпичом.

С двадцать шестого по двадцать восьмой – размеры кладки сужаются до размера трубы (дымохода).

Двадцать девятый – установка заслонки.

С тридцатого – формирование дымохода и вывод его на улицу.

В процессе кладки, необходимо делать перевязки по одной второй или одной четвертой кирпича. Через каждые шесть рядов кладку необходимо протирать сырой тряпкой. А для того чтобы углы были ровные, отвесы лучше установить на потолок (временно на гвозди). Кирпич во время кладки должен устанавливаться плашмя и на ребро для устойчивости конструкции.

Конструкция печи Малютка

Внутри есть варочная камера и два отделения для сушки, расположенные одно над другим. Одно из них, нижнее, находится справа как раз над перекрытием плиты. Эта камера закрыта, ее используют для вертикальной сушки нанизанных связками грибов или фруктов. Потому при строительстве отопительной печи Потапова в перекрытия по сторонам нижней камеры вкладывают крюки из толстой проволоки, на которые удобно подвешивать продукты для сушки. Другой вариант оформления сушильной камеры – сделать полочки для противней. Температура в сушильной камере может продолжительное время сохраняться на одном и том же уровне. Чтобы отслеживать колебания температуры, можно разместить на дверце специальный термометр с термоустойчивым стеклом. Дверца сушильной камеры крепится на металлическую раму. При желании дверцу на петлях можно заменить L-образной заслонкой.

Верхняя камера для сушки предполагается без дверцы, хотя при необходимости на нее устанавливают заслонку. Это следует продумать заранее, и вложить металлическую пластину для крепления заслонки между боковыми кирпичами. Не рекомендуется покрывать стенки камер для сушки штукатуркой – достаточно замазать швы. Можно сделать печь Потапова выше, если проложить 2 дополнительных ряда кирпичей после 18-го и 19-го рядов.

Конструкция печи «Малютка» достаточно проста, чтобы ее можно было сложить самостоятельно у себя дома. Начальные строительные навыки для этого понадобятся, но обычно даже у начинающих мастеров эта малогабаритная печь получается с первого раза и без изъянов. «Малютка» приспособлена для любого твердого топлива, но если намерены топить углем, торфом или кизяком, будьте готовы к ежегодной чистке газоходов, забитых сажей. Топить такую печь можно только по-зимнему.

Ремонтировать конструкцию достаточно просто, ведь в ней отсутствуют горизонтальные каналы, а в вертикальном канале есть прочистная дверца.

Причины популярности печи кроха

Рациональность печи очень хорошо продумана конструктором, потому, даже несмотря на небольшие размеры, теплоотдача у неё очень большая. Это одна из основных причин, почему Кроха стала настолько популярна в современном мире.

Когда происходит процесс топки, разогреваться начинает нижний отдел, а так называемый колпак, располагающийся сверху, сохраняет выделенное тепло, и предотвращает его быстрый уход в дымоход.

Печь имеет «летний ход», с помощью которого нагревается исключительно варочная поверхность, но вся оставшаяся часть конструкции остаётся первоначальной температуры

Это особенно важно, когда наступают летние жаркие дни

Кладка печи Кроха

Печь Кроху можно изготовить в нескольких вариантах конструкции, которые отличаются по местоположению варочной поверхности относительно топки. В большинстве случаев применяют самую простую и удобную разновидность, где топка и плита располагаются с одной стороны. Это очень удобно, поскольку печь устанавливается так, что эти части располагаются на кухне, а оставшиеся стены, встроенные в перегородку, способны обогреть соседнюю комнату.

Печь максимально безопасна при эксплуатировании, поскольку топливная камера обкладывается огнестойким шамотным кирпичом. Благодаря этой особенности, стенки способны выдержать не только жар, получаемый от разогрева дров, но и такого топлива, как торф, угли и брикеты.

Безусловным преимуществом сооружения считается и то, что Кроху можно собрать самостоятельно в домашних условиях.

Формирование отопительного оборудования

Для возведения нам понадобится:

• красный печной кирпич (полнотелый);
• шамотный кирпич (для топки);
• раствор глиняный или цементный М300;
• прут армирующий;
• дверца поддувальная;
• колосниковая решетка;
• дверца топочная (если выбрать стеклянную дверцу, то малышка может выполнять функцию камина);
• чугунная конфорочная плита;
• задвижка.

Из инструментов нужны:

• кельма (выравнивание раствора, подрезание швов);
• молоток и кирка (для кирпича);
• уровень;
• мастерок;
• отвес (груз со шнуром) для проверки углов;
• правило (деревянная линейка с сечением 1,5 х 6 см. и длиной 1-1,5 м., имеющая параллельные плоскости) для ровности кладки;
• рулетка.

Фундамент

В качестве заливки рекомендуется использовать бетон М300, он прочный и долговечный. Время его застывания около 25 дней.

Если кирпичная печь планируется легкой, без постоянной интенсивной топки, то первый ряд кирпича должен быть уложен на слой изоляции:

• полиэтиленовая пленка;
• рубероид;
• гидроизил, пергамин;
• сухой песок 1см.

Порядовка печи

Первый и второй ряд – выравнивание, каждый ряд проверятся уровнем.

Третий – на фронтальной части выкладывается поддувало, его размеры меньше размеров топки в два раза.

Четвертый – установка в поддувало стального окошка, сверху оно перекрывается колосниковой решеткой.

Пятый – фиксация колосниковой решетки, круговая кладка.

Шестой – начало выкладки топки. Окно немного сужают для удобства.

Седьмой – установка дверцы топки. Топка должна крепко держаться в кладке, для этого крепления обматывают асбестовым шнуром.

Восьмой – сверху топки устанавливается полоса из листовой стали.

С девятого по одиннадцатый – круговая кладка.

Двенадцатый, тринадцатый – формирование задней стенки, она укладывается на док, и образуются два небольших паза.

Четырнадцатый – пазы увеличиваются на половину кирпича, остальное пространство выкладывается кирпичом.

Пятнадцатый – место под канал, около задней и боковой стены оставляется продолговатый канал. В основной кладке делается отсек с опорным кирпичом в центре (под колонну).

Шестнадцатый – на колонну укладываются полосы из стали, они формируют еще канал.

Семнадцатый – каналы разделяются и образуют четыре канала под стенками и один по центру.

С восемнадцатого по двадцать второй – продолжение каналов.

Двадцать третий и двадцать четвертый – каналы, кроме центрального, соединяются и образуют Г-образную форму.

Двадцать пятый – каналы, кроме центрального, перекрываются кирпичом.

С двадцать шестого по двадцать восьмой – размеры кладки сужаются до размера трубы (дымохода).

Двадцать девятый – установка заслонки.

С тридцатого – формирование дымохода и вывод его на улицу.

В процессе кладки, необходимо делать перевязки по одной второй или одной четвертой кирпича. Через каждые шесть рядов кладку необходимо протирать сырой тряпкой. А для того чтобы углы были ровные, отвесы лучше установить на потолок (временно на гвозди). Кирпич во время кладки должен устанавливаться плашмя и на ребро для устойчивости конструкции.

Принцип действия

Чаще всего в загородных российских домах применяют буржуйки и печи Жирнова, представляющие собой компактные отопительные агрегаты по типу «шведки». Такая печь проста в порядовке, быстро нагревается и не требует особого ухода в процессе эксплуатации. Она идеально подходит для небольших дачных сооружений. Ее недостаток – отсутствие возможности переходить на летний режим.

Наиболее известны несколько типов порядовки такой печи, но, несмотря на отличительные нюансы, их объединяют следующие характеристики: мощность печи достигает 3,5 Квт; имеется 4 вытяжки в варочной камере и труба для дымохода не превышает размеры 270×140 мм.

Щиток для красоты можно отделать штукатуркой, изразцами или оставить кирпичным.

Печь Кроха: удобство и комфорт использования

В большинстве случаев печи имеют очень большие габариты, а потому не в каждый дом их можно установить без потери комфорта. Приобретая же или изготавливая маленький кирпичный агрегат, к примеру, печь Кроха, можно обрести хороший отопительный прибор, имеющий компактные габариты. К преимуществам маленьких печей относится и то, что агрегаты, изготовленные из кирпича, долго будут отдавать тепло и поддерживать комфортную атмосферу в доме. Крупногабаритные железные варианты не могут похвастаться этими преимуществами, поскольку быстро нагреваются, но также и быстро остывают. Чтобы изготовить печь Кроху своими руками, необходимо изучить технические характеристики, а также особенности постройки.
