Шведка – популярная разновидность печи с камином

Как сделать печь-шведку своими руками для отопления дома

При постройке необходимо иметь хотя бы первоначальный опыт каменщика или навык возведения подобных конструкций. Пошаговая инструкция, как своими руками построить печь-шведку:

В начале следует возвести фундамент. Его необходимо отделить от основы самого здания

Важно изучить особенности состава грунта перед возведением.

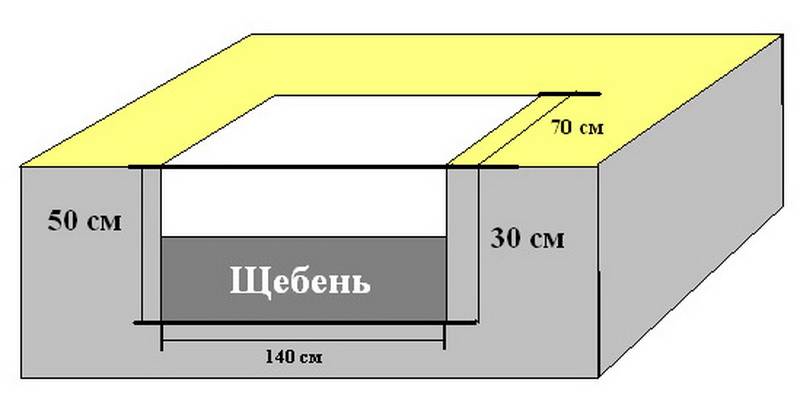

Далее следует разметка грунта. Возводится котлован 0,3 м глубины

Дно самой ямы тщательно утрамбовывается и посыпается песком, изначально смоченным водой.
После засыпается щебень. Его размещают поверх песчаной подушки.
Следующий шаг – установка опалубки под фундамент из деревянных досок. Чаще всего на этом этапе образуются зазоры, которые закрывают полиэтиленовой пленкой, закрепляя ее строительным степлером.
Далее идет заливка чернового слоя бетона не менее 150 мм.
Установка конструкции из железных прутьев поверх свежего раствора.
Последующий слой – цементный раствор на уровне грунта. Его выравнивают и оставляют для высыхания.
Как вариант, после схватывания цементного раствора, устанавливают каркасную сетку. Ее также заливают бетоном на уровень основы. После этого нужно оставить конструкцию высыхать. Данный процесс занимает около 20-30 дней.
Завершающий этап – снятие опалубки и прокладывание 3-4-слойного рубероида, склеенного между собой.

По окончании можно приступать монтажу стен и перегородок.

Рекомендации:

• необходимо следить за толщиной швов;
• перед тем как производить кладку, следует смачивать кирпичи водой, чтобы они не поглощали влагу раствора;
• следует проверять ровность конструкции, иначе будет визуальная кривизна;
• использовать металлические элементы в постройке шведки в минимальных количествах.

Конструкция печи

В процессе работы отопительной системы теплообмен идет в колпаковой части печи, которая расположена сверху топки и камеры сушки. При этом газы из топки в трубу попадают через дымоход канального типа.

Конструктивно выделяют и такие особенности:

Большая духовка изготовлена из литого чугуна. Ее роль состоит в ускорении нагрева, который начинается сразу же после растопки печи. Поскольку духовой шкаф обустроен ниже топки или на ее уровне, то в результате дожига дров выделяется много тепловой энергии. Это приводит к поступлению в комнату горячего воздуха, идущего снизу вверх.

Верхняя ниша обогревается за счет первичного и вторичного тепла. Температура в этой зоне постоянна. Здесь можно удобно просушивать несколько комплектов одежды.

Углубление над поверхностью варочной плиты играет роль термоса.

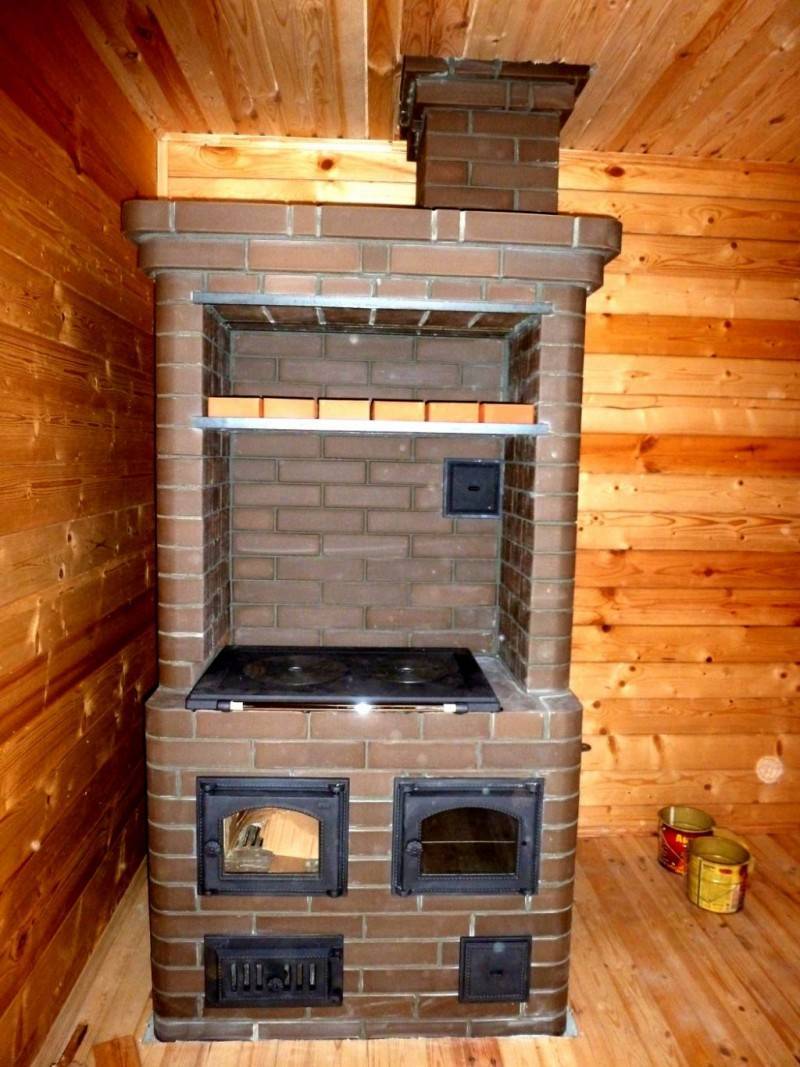

Задняя поверхность, как это видно на фото печи шведки, выполняет роль стенки, ведущей в комнату. Здесь обустраивают лежанку или камин.

Описание других популярных видов каминов

Дровяные камины можно назвать классическим вариантом, однако существуют другие отопительные приборы. Они работают на разном топливе, их установка более простая и занимает немного времени.

31645a5ab732723e3288a3142ba2e131.jpe 66abc9aa63ba679a7db6652699058198.jpe

В магазине можно приобрести готовые камины следующих видов:

• Газовые устройства. Установить их очень просто, но для подключения необходимо пригласить специалиста газовой службы со специальным допуском. Кроме того потребуется письменное разрешение на установку такого камина.
• Электрокамин можно устанавливать не только в частном доме, но и в городской квартире. Можно подобрать модель стационарного типа или мобильное устройство. Большинство стационарных электрических каминов выполнены в виде топки с красиво оформленным порталом. Камины подобного типа работают от сети электропитания и не нуждаются в дымоходе. Современные камины оснащены электронными панелями, поэтому для их нагрева, переключения или выключения достаточно нажать соответствующую кнопку на пульте.
• Набирают популярность экокамины, для работы которых используется этиловый спирт. Однако для обогрева помещения такие камины не подходят, их приобретают в качестве декоративного элемента интерьера. Они предназначены для создания уюта и особой атмосферы, способной «согреть душу».
• Декоративный домашний камин своими руками можно изготовить из гипсокартонных листов и металлического профиля. Огня и тепла в таком камине не будет, но украшение или полку для разных аксессуаров в этом случае можно получить.

Установить или построить камин в доме можно своими руками, главное – правильно выбрать модель, узнать, как делаются камины, а также позаботиться о пожарной и экологической безопасности.

Другие варианты

На основании предыдущих порядовок вы с легкостью сможете выполнить также и порядовку печи – голландки или шведки. Главное сделать правильный чертеж и все четко распланировать.

Кроме того, очень интересным вариантом для создания своими руками может стать порядовка камина для барбекю с казаном. Проект порядовки такого камина является несложным и представляет собой тумбу из кирпича с выемкой под котелок. Вся конструкция имеет довольно небольшой вес, и именно поэтому вы сможете обойтись без громоздкого фундамента.

Если вы любите выпекать домашний хлеб, то почему бы вам не рассмотреть вариант порядовки с хлебной камерой? Печь камин с хлебопечкой довольно актуальны в последнее время. Не менее интересным может стать и порядовка печки с лежанкой, такая печь считается уникальной благодаря тому, что сочетает в себе не только обогревательные функции, но и возможность приготовления пищи. Такая печь позволит вам почувствовать русские традиции и прикоснуться к ним.

Профессия «печник»

Во все времена достаточно популярными и уважаемыми были печники. От этих людей зависело основное обустройство любого жилья и помещения, где необходимо наладить отопление. Эти люди изготавливали новые печи самых разнообразных конструкций и ремонтировали уже построенные изделия. Они использовали чертежи печи, и по ним делали различные варианты изделий.

С появлением газового и электрического отопления эта профессия стала терять популярность. Сейчас достаточно сложно найти мастера, с богатым практическим опытом. Их услугами пользуются богатые слои населения, заказывая возведение печи в престижных загородных домах для их использования в качестве интерьера.

Использование готового проекта

Для того чтобы выложить самостоятельно русскую печь с лежаком и камином, выходящим в комнату, можно воспользоваться готовым проектом, адаптированным к современным требованиям. На сайте предоставлено фото с готовыми разработками такой конструкции №132(А) РП – 4800. Обогреватель может отопить до 45 м* помещения, имеет два подтопка и габаритный размер 1410*2040 мм. Проект состоит из комплекта разработанных чертежей, спецификации и пошаговой инструкции. На этом же ресурсе можно найти и другие конструкции печей с другим расположением лежанки и камина.

Печь приобретёт свою индивидуальность только после её облицовки. Она должна иметь чистые ровные швы кладки, при этом вся лицевая поверхность должна быть очищена с помощью абразивных материалов. После этого поверхность декорируется любыми доступными способами, и становится предметом гордости мастера.

Однако не каждый может создать русскую печь с лежанкой своими руками, особенно если нужен камин. Работа эта требует навыков, сноровки и много времени. Переделывать плохо построенное громоздкое сооружение станет дороже. Работа мастера ценится дорого, но конструкция будет работать многие годы.

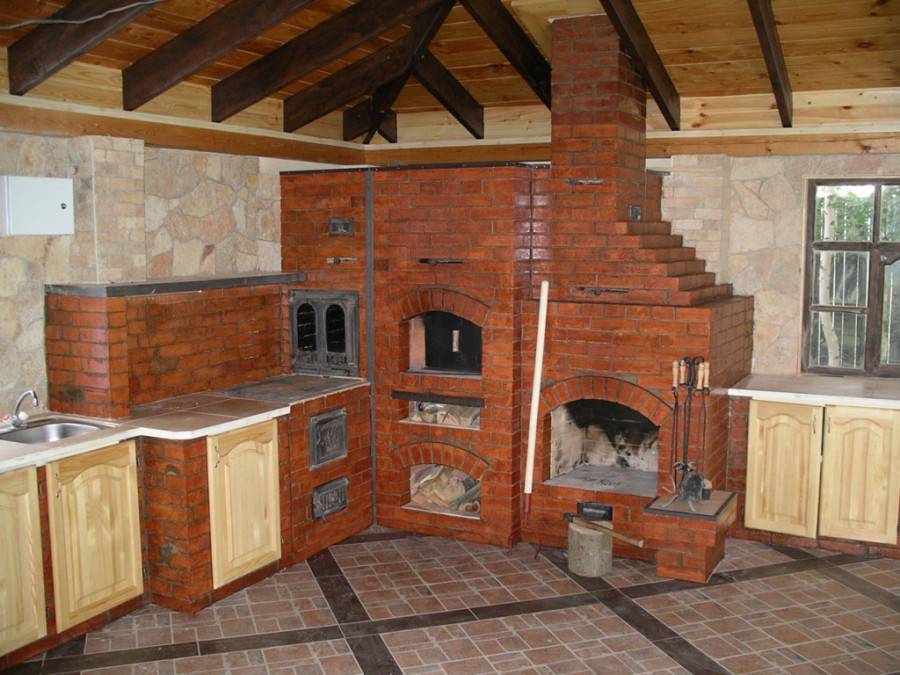

Русская печь с камином и лежанкой

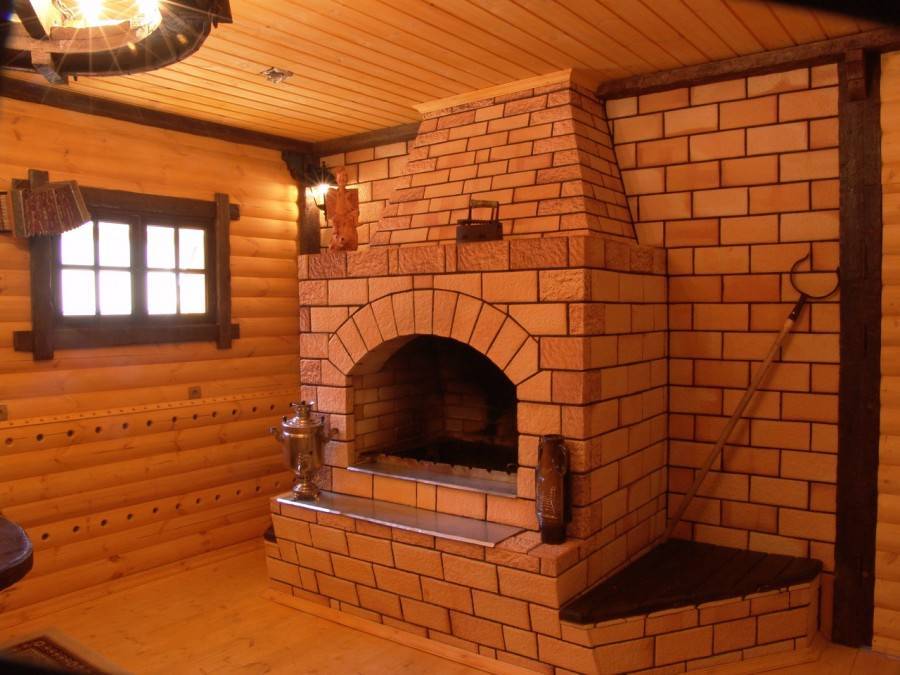

Порядовка для углового камина

Угловой камин из кирпича является упрощенным вариантом небольшого классического очага. Порядовка камина почти не отличается от классического проекта. Необходимо учитывать только некоторые особенности угловых очагов, а именно – фундамент должен возвышаться над полом на 10 см; основание для печки требует качественной гидроизоляции.

Также не рекомендуется забывать про безопасность стен, к которым прислоняется печь. Сзади отопительной системы монтируется своими руками отражающий экран из стали или оцинкованного железа.

Пошаговая инструкция:

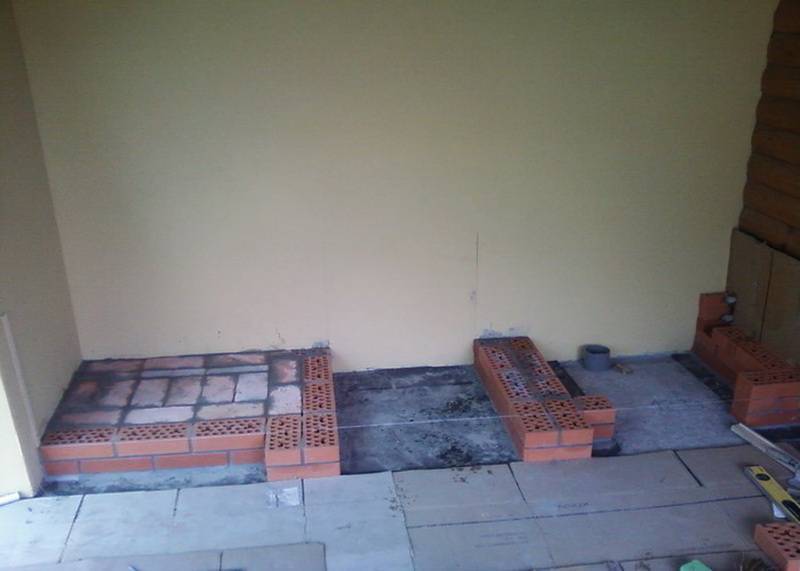

1. Кладка основания топки делается на глиняном растворе. Первые ряды кирпича кладутся только на глиняный раствор. Его необходимо использовать до 4 позиции, где происходит разделение камина на два блока, которые перекрываются плитой.

2. Первый блок оформляется, как ниша для дров, а второй под лицевой фасад;
3. На пятый ряд используем шамотный кирпич. В этой позиции происходит формирование основания под печь;

4. Поле перекрытия камина стальной плитой, его возведение продолжается по отработанной схеме до 12 ряда. Чтобы отопительная система не давала сбоев и хорошо работала, для отделки ее внутренних стенок лучше использовать бой из шамотного кирпича;

5. Вплоть до 27 ряда кладка идет по той же схеме, что и сначала. Для придания дополнительной жесткости между кирпичами ставятся металлические уголки, изготовить которые можно своими руками из стальных пластин;

6. Сверху постройки делается задвижки. Если вы не знаете, с какой стороны ее ставить, то посмотрите на чертежи. Задвижка, установленная в правильном месте, улучшает контроль тяги.

На этом этапе возведение своими руками углового камина считается оконченным. По схеме видно, что кладка угловой пристройки кардинальным образом отличается от классической. Ее характерными чертами являются простота и нетребовательность к строительным навыкам хозяина.

Виды печей и их характеристики

Существует несколько моделей печи шведка:

• отопительно-варочная печь, имеющая только плиту, а также при желании оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;
• печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона в спальню или гостиную;

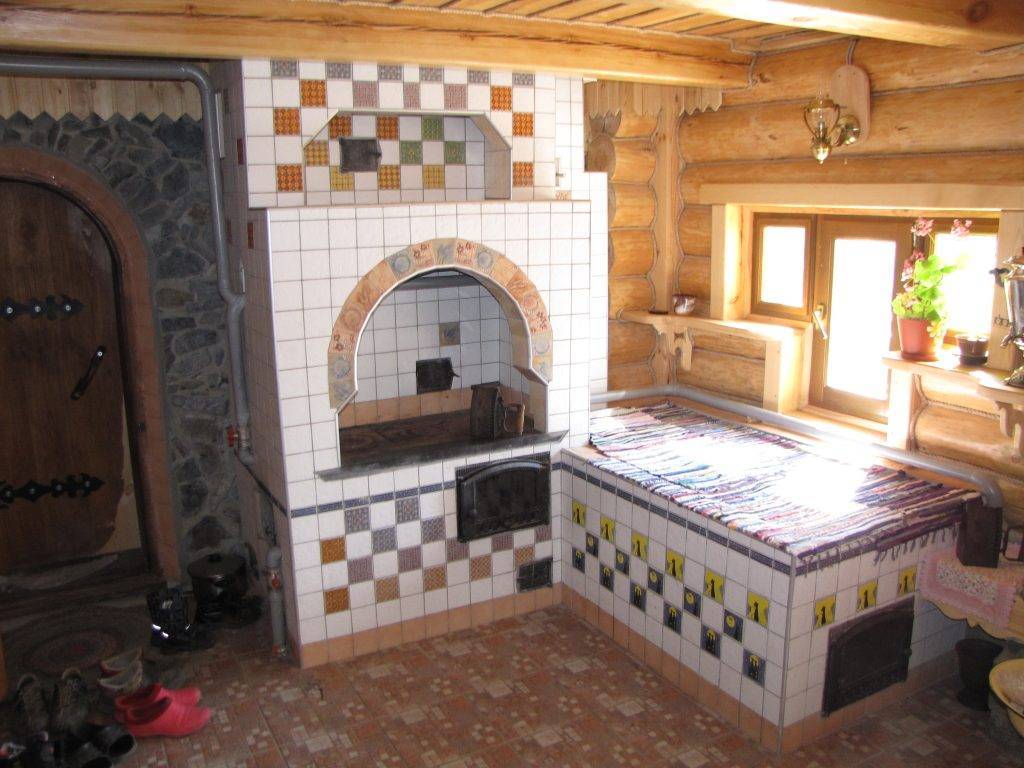

• шведка, имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Шведка с лежанкой является аналогом русской печи и еще относительно недавно была довольно распространена. Сейчас же такие конструкции вытеснились более компактными классическими вариантами.

Однако широко известен положительный эффект таких печей при простудных заболеваниях. Наши предки считали, что стоит поспать на хорошо прогретой печи, и болезнь отступит.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности.

Например, если шведка устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь.

Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

Шведка с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Относительно построения щитка такие печи также делятся на несколько видов:

• • В случае горизонтального построения щитка прогревание конструкции происходит равномерно.

    Однако для прочистки такой системы необходимо большое количество прочистных отверстий, оснащенных дверками, что делает такую конструкцию более сложной в возведении и дорогостоящей.

  • В случае с вертикальным расположением газоходных каналов в такой печке может быть лишь один прочистной люк.

    Поскольку чаще всего такие печи располагаются между двух комнат, то одна из них будет прогреваться быстрее другой. Это объясняется тем, что в первом канале, расположенном со стороны печи, температура будет существенно выше, чем в третьем, куда отводятся уже несколько остывшие газы.

Шведка с колпаковым режимом топки.
Данный вариант обладает достоинствами обеих вышеописанных систем. Прогрев печи в данном случае происходит равномерно, а для самой конструкции требуется лишь одно прочистное окошко. Еще один плюс – для строительства такой печи необходимо меньшее количество кирпича. К тому же, и остывает такая конструкция сравнительно медленнее.

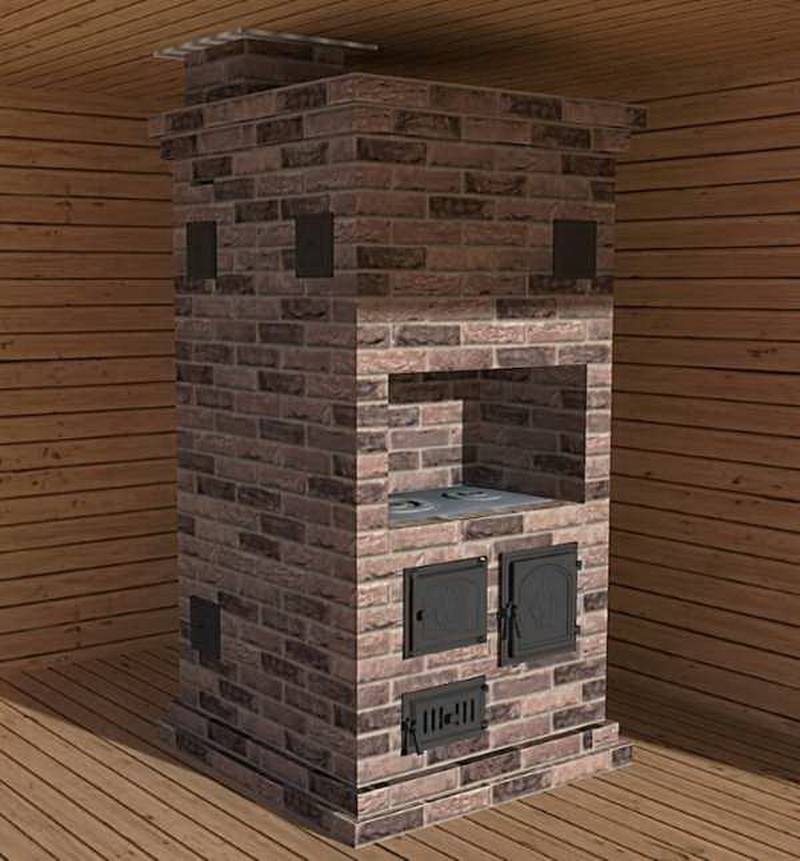

Принцип работы и конструкция шведской печи

Одно из основных преимуществ и отличий – это компактные размеры. По этой причине ее часто строят в подсобках, коттеджах, гаражах. Она может эффективно обогреть большую и маленькую площадь.

В зависимости от выбранного вида и типа, печь отличается конструктивными особенностями. Если дополнительно оборудовать лежак, то для этих целей обустраивается горизонтальный канал, который имеет режим для разного времени года. Конструкция имеет специальную задвижку. Ее устанавливают в вертикальном канале.

В результате происходит прогревание всей печи, а также лежака. В летний период заслонку открывают, чтобы теплый воздух выход в вертикальную трубу. Конструкция печи очень похожа на «голландку». Но инженеры усовершенствовали ее, добавили варочную поверхность.

Поверхность можно декорировать разными материалами

Металлическая духовка располагается в боковой части от топки. Ее основное предназначение – прямая передача тепла внутри помещения. Главной функцией не служит приготовление пищи, выпечки. Длительность прогревания металла составляет 5-10 минут после разжигания дров. Продукты сгорания нагревают духовой шкаф и опускаются вниз.

Верхняя часть конструкции была предназначена для сушки белья. Ее нагрев осуществляется от плиты, каналов, которые проходят сзади. Они расположены по кругу, проходят рядом с вертикальными каналами. Благодаря этому во время сушки тепло передается к вещам.

Высокий уровень коэффициента полезного действия и сложная система отвода дыма способствуют рациональному использованию тепла. Оно возникает в результате сжигания топлива. Каждый человек сможет создать летний и зимний вариант печи для использования.

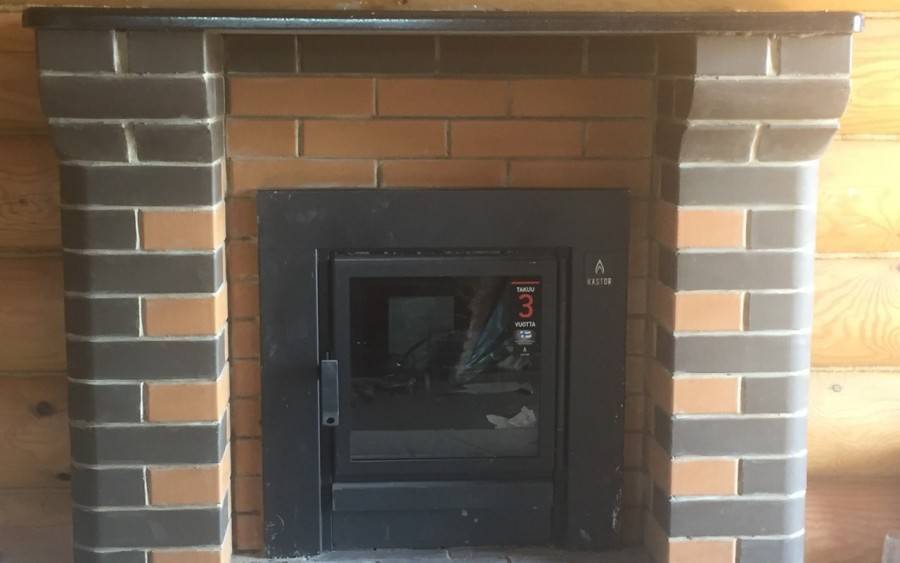

Декор под кирпичную кладку

Советы по выбору строительных материалов

Процесс стройки не сложный. Шведская печь – это простая конструкция, которая требует строго соблюдения чертежей и порядовки. Нужно верно замешать раствор и иметь минимальные знания, как это делать.

Необходимые инструменты:

• мастерок;
• резиновая киянка;
• уровень;
• рейка;
• рулетка;
• гидравлика;
• карандаш;
• лопатка;
• ведро.

При изготовлении раствора берут небольшое металлическое ситечко. Оно должно иметь ячейку для просева песка и глины. Обыкновенная глина не подходит, поскольку она не жароустойчивая. Для стройки такого отопительного устройства выбирают исключительно шамотную глину.

Раствор обязан замачиваться в течение нескольких ночей в корыте. Длиться этот процесс пока не пропадут комочки, а на поверхности не появится излишняя вода. После ее сливания оставшаяся смесь должна обладать густой текстурой. Это можно проверить с помощью мастерка. На сухую вертикальную поверхность наносят небольшое количество раствора. Если он не стекает, а застывает, то его можно использовать.

Список материалов, которые понадобятся в стройке:

• кирпич красный полнотелый;
• шамотный кирпич;
• шамотная глина;
• дверь для топочной и зольной камеры;
• решетка колосниковая (в идеале чугунная);
• железные уголки и листы;
• прокладка из асбеста в виде шнура;
• асбестовый лист.

Должны иметь высокое качество, без заводских дефектов. Можно дверцы сварить самостоятельно.

Предварительные действия до сборки печи

Один из главных моментов в подготовке -определение, где будет установлена печь. Ведь она должна равномерно обогревать все помещение. Если устройство сооружают в уже готовом доме, нужно учитывать вывод дымохода

Подготовительные работы лучше всего проводить летом или осенью. Для просушки фундамента понадобится минимум 30 дней. Но мастера рекомендуют выдерживать срок до полугода. Отверстия в перекрытиях делают перед кладкой. Кровлю собирают в последнюю очередь.

Определение места, где будет расположена шведка.

Главная функция устройства – обогрев. Поэтому оптимально строить печку по центру помещения. В доме должен быть очень хороший и крепкий фундамент, который плотно устоялся. Конструкция массой примерно 3 т

Заливка фундамента: рекомендации +видео

От фундамента зависит срок использования данного прибора, его работоспособность и теплоотдача.

Глубину определяют, учитывая регион и грунтовые воды

Рекомендуется выбирать такую глубину – 0,8-1 м.

Линейные величины обусловливают по величинам печи. Фундамент заливают шире от этих показателей приблизительно на 15 см. Это основные нормативы в строении.

В пространстве между землей и бетоном необходимо создать просвет из песка. Высота – 20 см. В будущем-выполняет функцию отделения воды, которая поступает из грунта.

После песчаной подушки можно использовать щебень, крошки кирпича или других материалов. Мастера отдают преимущество естественному камню, поскольку он имеет высокопрочный.

Арматуру устанавливают ближе к нижнему слою. Она нужна для укрепления и ровного распределения температурного воздействия. Металлическую сеточку кладут горизонтально.

Верхняя поверхность должна быть ровной. В помощь берут шпатель широкого размера. После высыхания налаживают рубероид в несколько слоев. Он применяется для гидроизоляции.

В полу делают отверстие, которое должно иметь правильный расчет. Это необходимо для удобной кладки. Потом налаживают напольное нанесение под корпус конструкции и делают плинтуса.

Преимущества печи шведки с варочной поверхностью и духовкой, состоит в сильном потоке тепла. До произведения кладки, улаживают теплоизоляционный материал. Его должно быть несколько слоев. Хороший материал – базальтовый картон. Он недорогой, имеет достаточную толщину – 5мм. Вариант – шамотный кирпич, применяется для строения печи. Материал более дорогой, имеет низкую проводимость тепла. Это не подогревает фундамент.

Видео, которое будет полезным:

Создание гидроизоляционного слоя

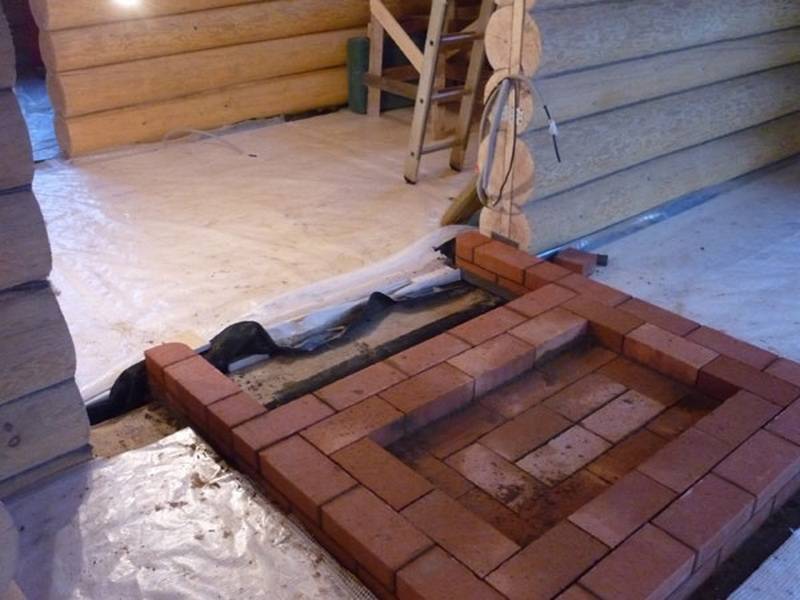

На рисунке ниже показано, как применять рубероидные слои. Мастера также выбирают материалы для обшивки, например, обшивка фольгой со всех сторон. Гидроизоляция – это определенная часть конструкции печки. Для гидроизоляции берут плотный, устойчивый материал. Экономный вариант – подложка. Бывает разной толщины.

Нюансы строительства

Пропорции и размеры камер «шведки» тщательно выверены, поэтому вносить изменения в схему кладки могут лишь опытные мастера – печники. При возведении печи нужно учесть следующие моменты:

1. Сооружение массивное – необходим надежный фундамент, не связанный с основанием дома.
2. Поскольку отработанные газы движутся в шахты через нижнее отверстие, печка интенсивно прогревает пол. Чтобы избежать бесполезного расхода тепла, под основание закладывается жаростойкая теплоизоляция – 3—5 слоев базальтового картона.
3. Тело шведского отопителя испытывает высокие температурные напряжения. Поэтому топливник изнутри выкладывается шамотным (огнеупорным) камнем, а для строительства используется качественный песчано-глиняный раствор с добавлением мертеля.
4. Встраивать вместо духовки котел водяного отопления недопустимо, если подобная реконструкция не предусмотрена проектом. Интенсивный теплосъем существенно уменьшит температуру газов, снизится тяга и эффективность обогрева от грубы. Газоходы станут забиваться сажей.
5. «Шведку» можно дополнить камином – построить его со стороны отопительного щитка, организовав отдельные дымоходы. Вариант второй: каминная топка со своим газоходом выводится в общую трубу, но топится при неработающей печке.

Устройство железобетонного основания под печку — схема в разрезе

Самостоятельная кладка русской печи – схема

В первую очередь следует заняться проектом. Чертежи конструкции можно отыскать в специальной литературе или в интернете. К проекту обычно прилагаются расчеты. Кладка выполняется на основе схемы печи русской с лежанкой и плитой или с другими элементами. Необходимо знать, как сделать русскую печь своими руками, чтобы при этом не пострадало качество и надежность печи.

Чтобы выложить большую печку в среднем потребуется:

• одинарный красный кирпич – 1600 штук;
• шамотный кирпич – 250 штук;
• шамотный клиновидный кирпич – 100 штук;
• листовая сталь;
• литые детали;
• уголок;
• шамотная глина.

Нужно будет создать прочный фундамент, чтобы массивная конструкция в будущем не просела. Также следует подготовить подпечье. Его нишу перекрывают, усиливают деревянными опорами, которые предварительно обрабатывают антисептическими составами.

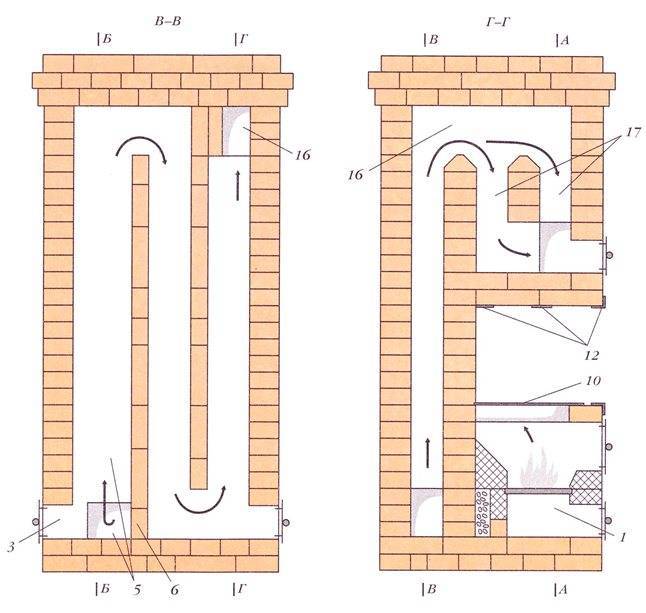

Печку выкладывают рядами в соответствии со схемой – порядовкой. Отделку делать не обязательно, но довольно часто кирпичная кладка не соответствует интерьеру помещения, поэтому конструкцию белят, штукатурят или украшают изразцами.

В прежнее время для оштукатуривания использовали раствор с применением глины. Сейчас в строительных магазинах можно приобрести уже готовую термоустойчивую смесь и сделать с ее помощью отделку.

Русская печка обеспечивает в доме атмосферу особого комфорта и тепла, которое способно согреть не только тело, но и душу.

Напоследок о сушке и растопке

Заключительный этап строительства – просушивание тела печи, предварительное протапливание

В этом плане «шведка» требует осторожного подхода:

1. Сразу разжигать дрова в топливнике нельзя.
2. Сначала кладка должна просушиться в течение 2 недель. Если погода холодная и сырая, задействуйте электрический тепловентилятор.
3. В течение 14 дней регулярно протапливайте печку малыми порциями сухих дров (3—4 кг в сутки). Используйте породы дерева, дающие мало сажи, — осину, акацию, тополь.

Первые рабочие топки делайте малым количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть заслонки зимнего хода, дабы «шведка» прогревалась равномерно.

Печь для отопления двухэтажного дома

Если канальную часть «шведки» нарастить по высоте, можно организовать обогрев комнат второго этажа, что и реализовано в данном проекте. Топочная часть с духовкой и плитой остается неизменной. Габариты печки возле основания – 89 х 89 см, отопительного щитка на 2 этаже – 89 х 38 см.

Общая теплоотдача печи приблизительно равна 4 кВт. Распределение по этажам выглядит так: внизу обогревается площадь до 25 квадратов, вверху – 15 м². Летний режим отсутствует, зато есть возможность поэтажного отопления – задвижками перекрываются каналы нижней либо верхней части.

Материалы для постройки:

• кирпич глиняный красный (полнотелый) – 950 шт.;
• кирпич шамотный ША-8 – 18 шт.;
• колосники 200 х 300 мм;
• плита на 2 конфорки 71 х 41 см;
• задвижка 130 х 130 мм – 3 шт.;
• дверцы: топочная – 21 х 25 см, остальные – 14 х 14 см (7 шт.);
• равнополочный уголок 40 х 5 мм – 2 м;
• полоса 50 х 5 мм – 5 м;
• лист металла 50 х 80 см.

Учитывая высоту и приличный вес сооружения, рекомендуется уделить особое внимание прочности фундамента и выравниванию каждого ряда в процессе кладки, чтоб в результате не получилась Пизанская башня. Просто соблюдайте технологию строительства и относитесь к работе ответственно

Две заслонки, установленные в нижней секции, переключают нагрев между этажами либо открывают все 3 канала для одновременного отопления.

Возведение «шведки» начинаем с первого этажа, ориентируясь по схемам и чертежам печи в разрезе:

1. Выкладываем сплошной нулевой ярус, на первом начинаем выстраивать зольный отсек печки. На втором горизонте ставим дверцу камеры, третий строим по схеме, после четвертого крепим 2 ревизионные дверки.
2. Ряд №5 – закладываем дно топливника из огнеупора, монтируем колосники. На 6 ярусе устанавливаем топочную дверцу, формируем стенки дровяной камеры и дымооборотов. Седьмой и восьмой горизонты – продолжение кладки согласно порядовкам, девятый и десятый ряды накрывают загрузочный проем. На 10 ряду делаем проем, соединяющий топку с левым каналом.
3. После возведения 11 яруса ставим плиту и передний торцевой уголок. Горизонты 12—17 формируют нишу для приготовления пищи. На 16 ряду монтируется вентиляционная дверка, семнадцатый перекрывается металлической пластиной и полосками. Дальше выкладываем два яруса перекрытия – №18, 19.
4. Горизонт №20 начинает формировать сушильную нишу, сбоку ставится прочистная дверца. Ряды 21—24 делаем по схемам, потом укладываем полосы перекрытия верхней камеры. Ярусом №25 накрываем сушилку, справа крепим дверку – ревизию.
5. Рядами 26—30 продолжаем кладку, устанавливаем 2 дымовые заслонки. 27-й горизонт уменьшает размер печки, формируя уступ. Вторая «ступенька» появляется на 31 ярусе, дальше гоним два дымооборота без изменений до 35 ряда включительно. Горизонты 36—38 снова расширяют печь, формируется противопожарная разделка (проход сквозь потолок 1 этажа).

После кладки нижней части двухэтажной «шведки» переходим к строительству верхней канальной секции:

1. Первый ярус сужает печь после разделки, на втором закрепляем очередную ревизионную дверку.
2. Дальше продолжаем гнать 3 канала в высоту по однотипным схемам. Дойдя до 27 горизонта, встраиваем главную задвижку.
3. Ряд №28 перекрывает 2 вертикальные шахты, оставшиеся ярусы 29—32 формируют переход на печную трубу.

Более наглядно порядок возведения печки демонстрируется на видео:
