Подготовка раствора для кладки внешней части печи и шамотного кирпича
Цементный раствор для печной кладки не подходит – он быстро пересыхает и высыпается. Основа раствора для кладки печи – глина.
Для приготовления раствора залитую водой глину, перемешивая 2 – 3 раза в день, оставляют на 2 – 3 суток. Затем глиняная жижа перетирается через сита для очистки от мелкого мусора.
В этот глиняный раствор добавляется просеянный песок.
Пропорции глины и песка в хорошем растворе неизвестны. Они определяются опытным путем. Способ подбора лучших пропорций, состоит в следующем.
Песок и глина в равных пропорцияхзамешивается в раствор. Полученный состав делится на несколько частей. Одна часть остается неизменной, во все следующие – добавляется песок в увеличивающихся пропорциях.
Из полученных порций раствора делаются лепешки, которым дают просохнуть.
Минимум трещин и отсутствие деформации куска-лепешки говорят о лучших характеристиках раствора.
Для кладки шамотного кирпича нужны специальные смеси, основа которых – шамотная глина. От тепла при горении дров смесь спекается с кирпичом, увеличивая прочность конструкции. Такого состава нужно мало, поэтому его проще всего купить.
Создание песчано-глиняного состава
Следующий после подготовки основания шаг – замешивание глины и песка. Казалось бы, зачем нужен именно такой состав, если есть цемент, но ответ очевиден – цементный раствор совершенно не способен выдерживать воздействие высоких температур. Именно поэтому все проекты печи каменки из кирпича для бани требуют песчано-глиняного состава.
Самую хорошую глину для укладки печи в бане можно добыть на глубине около полуметра. Естественно, материал нужно тщательно очистить и вымачивать перед использованием на протяжении нескольких дней. Для вымачивания можно сделать небольшую канавку рядом с баней. Подготавливать нужно не только глину, но и песок – его нужно очистить от различных примесей и тщательно просеять, чтобы в швах кладки не было мусора.
Глина непосредственно перед рабой разминается. У опытных печников для этих целей используется специальное «весло», отлично подходящее для этих целей. Далее в глину добавляется вода, и все это хорошо перемешивается до состояния сметаны. В размешанную с водой глину добавляется смоченный песок.
Для определения качества полученного раствора в него опускается сухая и чистая палка, а результат определяется по следующим признакам:
- Если на палке налип слой смеси толщиной менее 1 мм – нужно добавить глины;
- Если толщина налипшего слоя превышает 3 мм, добавляется песок;
- Если на палке налипло 2 мм смеси, то раствор пригоден к работе.
Выбор: не все так просто!
Чтоб печь для бани из кирпича своими руками прослужила десятилетия, не доставляя проблем с ее эксплуатацией, в первую голову нужно правильно выбрать материал для ее сооружения. Сюда не подойдут обычные разновидности кирпича, из которых возводят, к примеру, стенки жилого дома или дачи. Используется огнеупорный стройматериал, так называемый «шамотный», по названию глины «шамот», из которой кирпич производят.

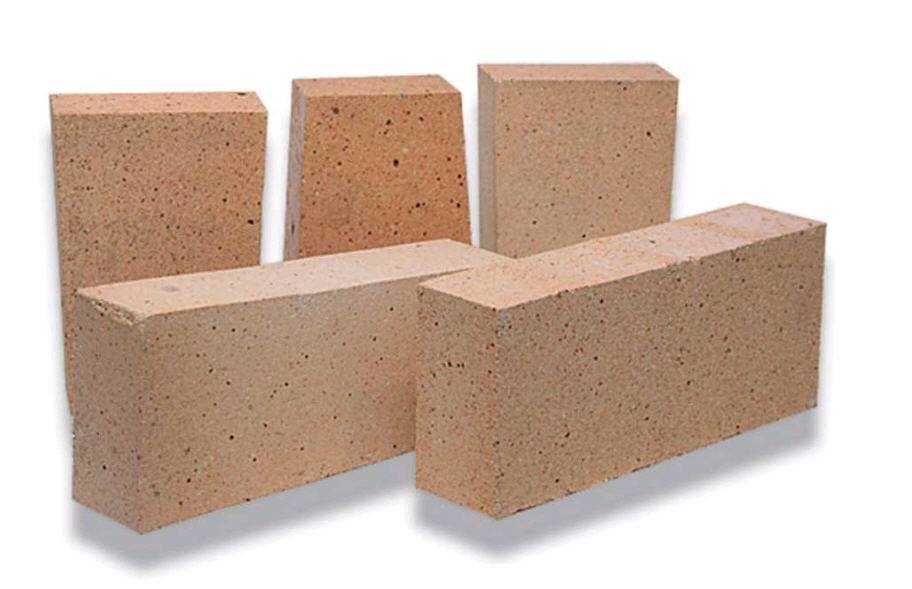

Шамотный кирпич
Такой кирпич из глины по характеристикам мощнее своих «сородичей», однако и стоит дороже. Кстати, данный материал довольно быстро остывает, потому, как предназначен выдерживать высокие температурные режимы, но не аккумулировать тепло. Поэтому огнеупорным кирпичом из глины, как правило, выкладывается лишь пространство топки. Остальные части печи дополняют пустотелыми и силикатными разновидностями стройматериала.
Рекомендуем к использованию марку М (№№ то 75 до 150), где морозоустойчивость не выше двадцати пяти циклов. Все эти характеристики необходимо узнать, попросив документацию и сертификат (именно поэтому лучше покупать огнеупорный кирпич в супермаркете, или в спецмагазине с соответствующей положительной репутацией). Убедитесь, что на стройматериале не имеются различные дефекты: сколы с трещинами. Он должен быть симметричен, с гладкой поверхностью, ровным углом. Не стоит приобретать с сильнопористой структурой, с вкраплением иного материала. А еще: шамотный кирпич должен иметь желтоватый, белесый цвет, не обожженный – тусклый оттенок.
Особенности печей
Разделяют два основных вида банных печей: «горячий» и «холодный».
Все зависит от температуры стен в парилке. Наружные стены в горячей бане способны держать температуру 100 градусов по Цельсию, что собственно и гарантирует тепло внутри. Это идеальная простая печь для бани, которую будут использовать нечасто.
Устанавливать постоянное отопление в ней бессмысленно, а растопить такую конструкцию можно достаточно быстро. Главный недостаток подобной конструкции в том, что регулировать температуру там практически невозможно, и парилка может перегреться. А это не всегда безопасно для здоровья человека.
В случае холодного вида, печь для бани самодельная не будет так нагреваться. Их максимальная температура составляет 50 градусов по Цельсию, поэтому обжечься о них не выйдет.
Баня прогревается посредством использования особых печных каналов. С их помощью прохладный воздух снизу проходит через печь в бане и сверху возвращается уже горячим и идеальным для процедур. Именно посредством использования подобных систем можно настроить регулировку жара и влажности.
Шаг 2 – Делаем фундамент и выкладываем основание печи
Любая печь в баню из кирпча, должна быть установлена на прочный фундамент, раньше подобные конструкции ставили на кремлевую часть сосны (нижняя часть над корнем). Она очень витая, просмоленная и погруженная в землю могла выстоять несколько десятилетий.
Пример тому «КИЖИ». Сегодня все печи ставят на бетонную подушку, залитой и армированной по типичной схеме. Бетон готовится из расчета 1:3:1
цемент: гравий: песок
Подушка армируется арматурным прутком диаметром не менее 12 мм, укладывается по принципу квадрата со стороной 10 см. Толщина подушки не менее 30 см.
Углубляем основание подушки, не менее чем на 30 см. Вес печи почти три с половиной тонны, и поэтому ее нужно надежно зафиксировать.
Делаем опалубку, лучше всего из обрезной кровельной доски, размером один на один метр. Опалубку в яме Делаем на всю глубину прокапывания. Доски опалубки можно в дальнейшем не убирать.
Фундаментные, печные работы – это очень грязный процесс, поэтому укройте пол в бане полиэтиленовой пленкой. Лучше это сделать армированной, она точно выдержит до конца строительных работ и защитит пол от печной грязи.
Чтобы бревна простенка на месте пропила не «гуляли» стягиваем их с помощью вертикальных досок обмотанных для теплоизоляции базальт-картоном.
Выкладывать печь в бане из кирпича начинаем с основвания. Первый ряд укладываем на простеночный фундамент и стыкуем его с основным.
Укладка фундамента
Ширина печи 75 см (три кирпича), а пропила примерно 100 см, поэтому кладку будет вести легко и в дальнейшем печь будет безопасна для деревянной бани.
Основная задача основания печи вывести ровность площадки для строительства печи., поэтому все неровности «выгоняем» раствором и немного помогаем, щебеня толстые швы кладки.
Выкладываем основание, выравнивая его раствором.
Толстые швы приходится щебенить сколами кирпича, они лежат справа на фото.
Особенности кирпичной печи для бани
Кирпичная печь обеспечит безопасность, комфорт процедуры и качество пара
Кирпич относится к огнестойким экологичным материалам, что делает его подходящим как для сооружения самого здания бани, так и для возведения печки. Он прочен и стоек к износам, не гниет и не повреждается от действия влаги.
Нагревается кирпич не очень быстро, зато долго сохраняет и отдает тепло, поэтому топить печь часто не потребуется. Эта особенность позволяет принимать долгие банные процедуры и обслужить большее количество человек.
Каменная банная печь требует основательного фундамента: это связано с большой массой конструкции.
Виды
Выделяют 4 основных вариации банных печей:
- «по-белому»;
- «по-черному»;
- «по-серому»;
- с плитой.
Печки, которые топятся «по-черному», не имеют дымохода, и уже многие десятилетия используются в деревнях по всей стране. Весь чад и дым уходят через само парильное помещение – естественным путем сквозь щели и зазоры крыши. Безусловно, так в них возникает самый лучший пар и аромат, и мыться становится очень приятно, но в то же время приходится ждать, пока не прогорят все дрова. При выборе печей «по-черному» рекомендуется обрабатывать внутренние стены бани специальным раствором, способным предотвратить возникновение остатков сажи. Бани «по-черному» имеют очень высокий КПД, а потому при их использовании можно сэкономить на топливе.
Далее по сложности следуют печи, которые топятся «по-серому». Они обладают дымоходом, а потому баня прогревается гораздо быстрее. Однако все равно приходится ожидать, пока не сгорит все топливо, так как сажа откладывается на камнях. Стены не пачкаются копотью, но когда подается жидкость на камни, вместе с паром из печи появляется незначительное количество микрочастиц сажи. Такая конструкция может быть прямоточной и с каналами. В первом случае камни, размещающиеся над топкой, оказываются в огне, а газы выходят на воздух через трубу, а во втором – через две задвижки.
Печи «по-белому» прогревают помещение на срок до 12 часов, но не загрязняют камни, поэтому считаются наиболее экологичными. Процесс происходит следующим образом: от топлива нагревается перекрывающая металлическая плита, а от нее – и камни, которые будут хранить тепло в течение нескольких часов. Такой метод нагрева предстает наиболее затратным – расходуется большое количество дров и иных материалов. Раньше короб, в который складывали камни, мастерили из обычного черного железа, а сейчас из жаропрочной нержавеющей стали. Традиционно в банях «по-белому» имеется два отдельных пространства: предбанник и непосредственно парилка. Чтобы согревать оба помещения, одной стороной печь выходит в предбанник.
В четвертом же случае – с плитой – камни и бак с водой, размещение которых можно менять, нагреваются от двух чугунных плит. Одна из них размещается над топкой, а вторая – над дымоходом. С трех сторон плиты должны быть ограждены кирпичным экраном, который будет обеспечивать высокую температуру воды. Такие печи обычно сооружаются самостоятельно.
По применяемому виду топлива выделяют печи:
- дровяные;
- растапливаемые каменным углем;
- природным газом;
- дизельным топливом;
- древесностружечными брикетами;
- электроэнергией.
По типу конструкции они делятся на печи:
- с открытой каменкой (характерны для финской сауны);
- с закрытой каменкой;
- комбинированные.
Печи-каменки периодического действия обычно выбираются большими семьями, когда много человек отправляются мыться, но длительность парильного процесса небольшая. Они обладают толстыми стенами, которые в течение продолжительного времени хранят тепло и обеспечивают необходимый срок функционирования бани. Дым проходит сквозь камни перед попаданием в дымоходную трубу. Объем каменной засыпки в такой каменке гораздо больше, чем в каменках постоянного действия.
Банные печи постоянного действия имеют минимальные толщину стенок и объем камней, находящихся в изолированном металлическом коробе над топкой. Их основное преимущество – возможность пользоваться парной в процессе растапливания. Печи с закрытой каменкой также являются более безопасными. Нагрев осуществляется внутри корпуса через стенку, являющуюся общей для каменки и топки. Камни намного дольше хранят тепло, а воздух в парной при этом имеет стабильную оптимальную температуру. Для прогревания воздуха в такой бане потребуется около 4-5 часов.
Отдельно стоит выделить такую разновидность, как каменная печь-камин для бани. Такая конструкция отличается привлекательным дизайном, но обладает низким КПД. Если установить задвижку из огнеупорного стекла, то можно обезопасить себя от языков пламени и насладиться отдыхом в согретом помещении. Именно поэтому камины часто устанавливаются в «предбанниках». Современные технологии позволяют конструировать и мини-каменки. Такая конструкция быстро согревает баню, но даже после того, как топливо полностью сгорит, подогрев помещения остается. Ее длина и ширина обычно составляют 2 кирпича.
Способы повышения КПД печи
Достижение наилучших показателей эффективности печки, а также повышение экономичности ее использования возможны только при полном сгорании топлива. Если дрова находятся на колосниковой решетке, то первичный воздушный поток будет проходить в оборудование снизу через решетку из поддувала. Его главная цель – окислить топливо для выделения паров воды, а также диоксида углерода. При увеличении температуры топлива усиливается выделение горючих газов. Они прогорают в верхнем пространстве прямо над дровами, образуя угарный газ.
Чтобы повысить коэффициент полезного действия печки каменки для бани из кирпича, необходимо добиться полного прогорания газов в топливном отсеке. Для этого организуют дополнительный поток воздуха через щели в дверке топки. Если вторичного воздуха не будет, то дрова будут сгорать не до конца, а на камнях осядет много сажи. Из-за этого существенно снизится теплоотдача, возрастет риск распространения пожара.
Банная печь из кирпича с открытой каменкой также может повысить свой КПД так:
- Увеличение теплоносителя (камней).
- Расширение площади поверхности нагрева.
- Снижение толщины стенок на этапе строительства.
Стоит понимать зависимость размеров топки от расхода дров или другого топлива. Чем больше объем камеры сгорания, тем большим будет расход топлива. При этом теплоотдача также будет повышаться.
О дымоходе
Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.
При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы
Некачественную сборку вы ощутите сразу по копоти на стенах бани.
Вывод трубы из бани можно делать в двух направлениях:
- вверх, через кровельные листы;
- в сторону стены.
Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра. Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.
Виды печи из кирпича для бани
Банная печь с закрытой каменкой из кирпича – один из самых важных атрибутов русской бани. Ее часто классифицируют по способу топки:
- По-черному. Такие печки появились раньше всех. Они не имели дымохода, и дым копился в помещении, черня стены или предметы копотью. Приходилось дожидаться полного прогорания дров, проветривать баню через окно или дверь.
- По-серому. Печка обладает дымоходом, но ее емкость с камнями открыта. Она быстрее прогревает помещение, но сажа оседает на камнях. Из-за этого приходится также ждать полного прогорания.
- По-белому. Это печи с закрытой емкостью и дымоходом. Оно не загрязняет стены парилки или камни. Конструкция лучше других удерживает тепло. Из открытого типа пар горячий, «жесткий» и обжигающий, а из закрытого даже при ста градусах по Цельсию он комфортный, приятный.
Еще одно удобное разделение печей также основано на методе топки. Они бывают:
- Периодического действия. Камни находятся над пламенем или напрямую контактируют с ним. Поливать их водой можно только после полного прогорания дров, так как есть риск залить их. Такие печные системы топятся периодически.
- Постоянного действия. Камни располагаются в емкости закрытого типа. Чаще всего в качестве нее выступает металлическая или чугунная емкость. Из-за этого незначительно страдает теплоотдача, но зато лить воду на них можно в течение всей топки. Такая печка топится, когда в бане есть люди. Это не вредно, так как продукты горения не попадают в воздух.
С поддувалом или без
Для начала нужно понять, что такое поддувало. Оно представляет собой специальный воздушный канал, пропускающий массы газа под колосники и в топку. Это необходимо, чтобы дрова или другое топливо регулярно обеспечивалось кислородом. Чтобы регулировать тягу? используют дверки.
Можно установить печку и без поддувала с глухим полом. Это не значит, что циркуляции воздуха не будет совсем: массы будут проникать из дверки топочной, но она слишком велика, чтобы тонко регулировать подачу.
В результате КПД снизится, а прогоревшие угли будут иногда выпадать из топочной, что также неприятно, особенно, если пол покрыт деревом. Оптимальным решением остается закладка поддувала.

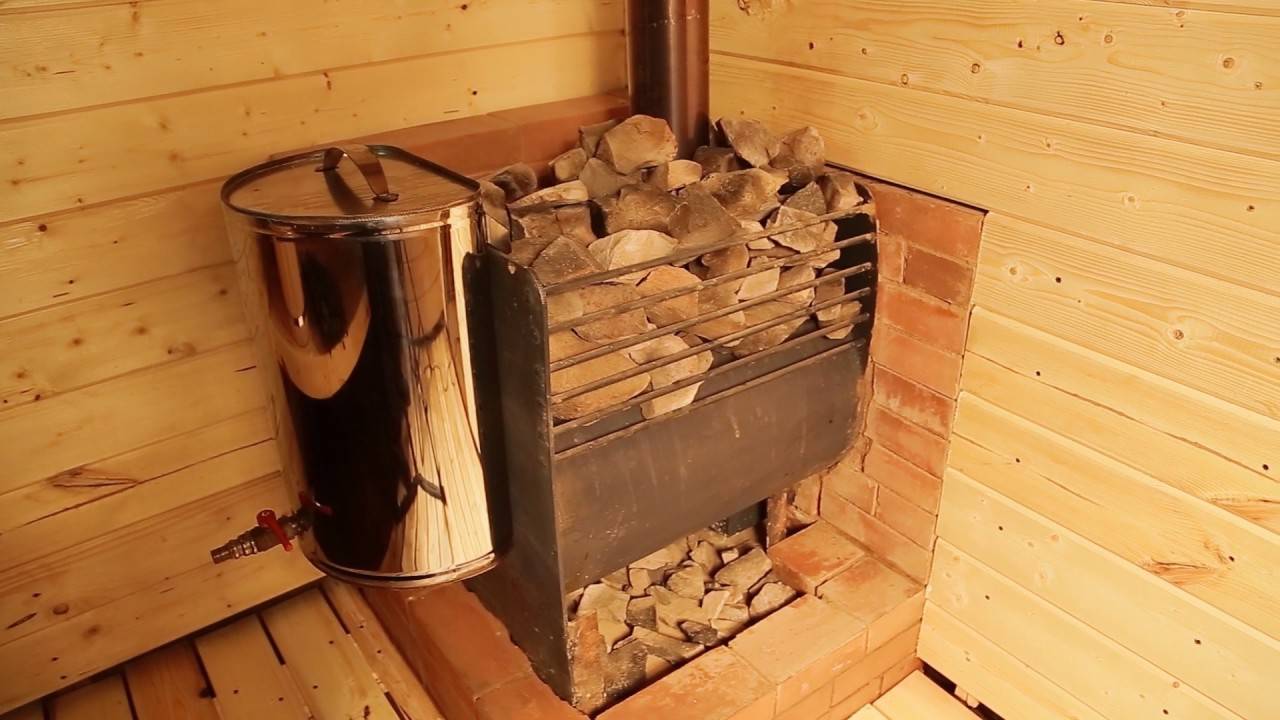

Открытые каменки
В открытой каменке камни расположены открыто. Они лежат сверху и соприкасаются с воздушными массами парной комнаты. Подобный тип присущ для компактных чугунных или стальных приспособлений для бань малой кубатуры. Благодаря своему расположению камни или чугунные чурки быстро нагреваются и отдают свое тепло в баню. Растопка помещения занимает от 30 минут до одного часа. Есть у этого способа и недостаток: камни также быстро и остывают.
Для парообразования в этом случае применяют емкость с водой, которой поливают камни. Пар получается горячим, «твердым» и обжигающим. Если тепловые элементы лежат не на пластине, а не решетке, то в помещении будет оседать сажа, а вода будет тушить дрова и не давать им нормально прогореть. Главное преимущество такой конструкции – быстрота нагрева и простота реализации схемы.
Закрытые каменки
Конструкция более сложна в своем устройстве. В ней камни кладутся в специальный отдел, находящийся внутри печи. Во время нагрева они не соприкасаются с воздухом помещения и приходится дольше ждать, чтобы прогреть парную. Занимает это около пары часов, но все зависит от размеров печи и бани.
В закрытом типе бак или емкость с водой располагаются около самой каменки, поэтому пар, выходящий из них, обладает максимальной температурой, так как газ расширяется в объеме. Он мягкий, и его жар практически не ощущается даже неподготовленным человеком.
Виды кирпичных печей
За свою тысячелетнюю историю человечество создало несколько видов печей для бани, которые работают по разным схемам и на основании разных принципов.
При этом даже если у вас кладётся небольшая печь для бани, порядовка её будет индивидуальная. Что же касается наиболее распространённых конструкций, то они следующие:
- серая печь;
- чёрная;
- печь по-белому;
- каменки, совмещённые с плитой.
Чёрные печки в принципе не имеют дымохода, и дым здесь выходит наружу из помещения через дверь. Они считаются самыми древними и существуют на свете уже не одно столетие. Их плюс – возможность получить большое количество пара при малом количестве топлива. К недостаткам же можно отнести необходимость ожидания полного прогорания топлива в топке.
Серая печь каменка для бани из кирпича, а также порядовка для неё предполагают наличие дымохода. При этом в качестве плюса таких печей можно назвать их высокую экономичность при достаточно быстром прогреве помещения парной. Однако такие печки так же, как и чёрные, требуют от их владельца время на ожидание полного прогорания в них дров.
Наиболее распространёнными же в наше время являются так называемые белые печи, для которых характерно наличие полностью закрытого дымохода, не выпускающего наружу продуктов сгорания. Однако у них также есть свои недостатки, например, они очень долго нагревают баню. Кроме того, белая кирпичная печь каменка для бани и её порядовка сложны в исполнении, и выполнить их под силу далеко не каждому домохозяину.
Что же касается печек с плитами, то в бане они обычно не используются, а выкладываются в подсобных помещениях в том случае, когда оно, например, совмещено с летней кухней. Кроме того, такие печи могут быть возведены в мойке и используются они для нагрева воды необходимой для мытья или стирки белья.
Существуют и необычные схемы, например, печи для бани Кузнецова и порядовки к ним. Автор такой печки заявляет, что КПД его детища превышает 80%, однако, если вы строите баню в первый раз и не имеете достаточного опыта в этой сфере, лучше не рисковать и отдать предпочтение традиционной дровяной каменке.
Возведение банной печи из кирпича: последовательность работ
Пришло время кратко рассмотреть последовательность работ при возведении системы. Любой подобный агрегат является индивидуальным, так как строится по заранее составленному плану. Именно его следует продумать в первую очередь. Чаще всего конструкцию и габариты будущей печки учитывают еще в проекте самого банного помещения.
Если человек выбрал конструкцию и ее размеры, то можно начинать работу. Для этого самым первым делом заливают фундамент. Желательно также подумать о нем заранее, так как потом придется резать лаги и стропильные балки. Основание для печи должно быть прочным, многослойным, чтобы предотвращать уход тепла в пол, а также распространение сырости.
После этого подготавливают раствор. Обычно в качестве него выступает смесь глины и песка, так как цемент не переносит высокие температуры. Лучше всего использовать шамотную глину, замоченную на сутки. Песок для раствора желательно просеять. Этап работ предполагает выполнение порядовки, а затем печь должна просохнуть.
Подготовительные работы, необходимые инструменты
Даже специалисты-печники, которые точно знают, как построить печь для бани, пользуются специальными схемами-порядовками. В этой инструкции представлены все кирпичные ряды: расположение каждого кирпича и их количество, а также места крепления металлических элементов конструкции. Пример порядовки печи для бани показан на рис. 1. Закругления и выпуклости в стенке выпиливаются при помощи болгарки. Другой пример постройки простой каменки представлен на рис. 2.
Перед тем как начать возводить печь для бани своими руками, помимо схемы нужно приготовить все, что понадобится в строительстве. Когда инструменты находятся под рукой, дело идет быстрее и не отнимает лишних сил. По обе стороны от места закладки печи должны стоять:
Инструменты для печных работ.
- наполненное водой ведро для смачивания кирпича;
- тара с раствором для кладки;
- ведро для отходов;
- мастерок, которым распределяется раствор;
- молоток;
- уровень;
- наждачный круг для обработки кирпичей (можно обойтись без него);
- угольник;
- плоскогубцы, чтобы делать проволочные крепления;
- болгарка с диском для металла;
- дрель с насадкой для смешивания глиняного раствора.
Когда для начала строительство все готово и есть инструкция, как построить печь, можно приступать к основным работам, которые сводятся к укладке рядов на глиняный раствор. Кирпичи располагаются в шахматном порядке друг над другом, кладутся широкой стороной (в полный камень). Ширина швов допускается в пределах 3-5 мм, это условие можно выполнить только при наличии качественного раствора. Целесообразно использовать ложковую перевязку (рис. 3).
Выбор кирпича
Для кладки печи, которую планируется топить углем или газом, лучше брать огнеупорный качественный кирпич с показателем морозостойкости до 25 циклов. Если же владелец решил строить своими руками дровяную печь, то надо желательно выбирать тугоплавкие разновидности стройматериала. Брать под эти цели пустотелые и силикатные виды нежелательно, так как они не способны выдерживать высокотемпературные воздействия и быстро разрушаются.
При необходимости можно добиться значительного уменьшения расхода огнеупорного кирпича, если выложить из него только топку. Остальную же часть конструкции печи можно сделать из обычного силикатного. Однако нужно помнить о том, что эти материалы обладают различным коэффициентом терморасширения, поэтому использовать одновременно оба варианта в обвязке не стоит.
Понять, насколько качественный попался вам кирпич, можно следующим образом: возьмите любой твердый предмет и постучите по кирпичу. Если звук получится звонким, «металлическим», то, значит, вы имеете дело с хорошим строительным материалом. Не рекомендуется выбирать для кладки печи изделия, если на поверхности четко видны трещины, вкрапления и поры. Признаками высокого качества у шамотного кирпича является насыщенный желтоватый цвет, а у необожженного он, как правило, тусклый и бледный.
