Как сделать печь для бани по-черному своими руками?

Устройство и принцип работы

До сих пор можно встретить приземистые, небольшие баньки, в которых парятся по черному. Почему этот способ называется именно так? В такой печи нет дымохода. По сути это очаг, горящий в помещении, дым из которого выводится через приоткрытые двери и окошки.

Сажа и копоть покрывают стены и потолок бани, поэтому она так и называется. Печи, как правило, выкладываются из камней и огнеупорного кирпича. Можно сделать простую основу, выложенную из кирпича и накрыть ее мощной решеткой, способной выдержать вес камней, которые укладываются толстым слоем. В этом случае тепло распространяется равномерно по помещению, и камни аккумулируют его. Теперь для того, чтобы повысить температуру в парной, достаточно вылить на камни воду и парная заполнится паром.

Напротив печки внизу стены делается несколько закрывающихся пазов, с помощью которых можно регулировать доступ воздуха в баню, он важен для сгорания топлива в очаге.

Подготовительные работы

Размеры и расположение

Этим вопросом необходимо заниматься еще при проектировании самой бани. Для этого определимся с ее габаритами и местом строительства каменки:

в зависимости от общей площади парилки рассчитывают габариты печки по черному. Для примера – площадь парной 10-12 м2. В этом случае делаем каменку размерами 1500 мм на 1000 мм, размер в высоту принимаем 400-500 мм;
форма печи может быть различной

По желанию мастера, ее можно сделать в форме круга, прямоугольника, да хоть и многоугольную форму можно выложить из кирпича;
определившись с размерами, важно подобрать для каменки оптимальное место. Она должна равномерно обогревать небольшое помещение, поэтому лучше установить ее недалеко от двери

В этом случае, холодный воздух, поступающий через открытую дверь, будет быстро распространять тепло по всей парной;
важно устанавливать печку с учетом изготовления вентиляционных отдушин, с их помощью производится замена воздушных масс в парилке.

Материалы

Точное количество материалов указать невозможно. Все зависит от размеров камня, самой конструкции. К тому же шамотный или огнеупорный кирпич пригодится для постройки капитального мангала, а камни можно использовать в качестве отделки беседки или других построек.

Главное при подготовке материалов подобрать хороший камень для печки. Для этих целей применяют несколько пород:

• камень с высокими показателями по способности накапливать тепло и водоотталкивающими свойствами – это полудрагоценный, но очень устойчивый к воздействию высоких температур Жадеит;
• можно укладывать вулканические породы Вулканит или Базальт. Такая печь будет обладать запасом прочности, не подвергаться воздействию воды и сберегать тепло;
• при использовании Талькохлорита увеличивается срок службы печи, уменьшается время нагрева и теплоемкость материала.

Не рекомендуется укладывать камень с вкраплением слюды или известняка, они выделяют большое количество угарного газа при высоких температурах. Если обложить печи для бани по черному гранитом, мрамором или кремнем, такая печка может нанести травмы своим хозяевам, да и служить она будет короткий срок. при нагревании материал начинает крошиться и расстреливать помещение парной каменной крошкой.

Для обкладки печи используйте шамотный или огнеупорный кирпич. Обычный строительный быстро разрушится под воздействием высокой температуры и нагрузки от горы из камней. Обломки Базальта или Талькохлорита подбирайте разными по размеру, для лучшей укладки, без больших пустот.

Инструменты

Для работы потребуется приготовить:

• лопату совковую и штыковую;
• корыто для замешивания раствора;
• мастерок и молоток;
• отвес или строительный уровень;
• сварочный аппарат и электроды;
• набор слесарных инструментов;
• прут для решетки, диаметром 14-16 мм.

Особенности внутренней планировки

Сама планировка бани по-черному обычно организовывается так: полок ставится рядом с каменкой и как можно выше – так, чтобы можно было париться веником в положении сидя. Традиционные параметры полка – ширина в 1 м, длина – в 2 м. Возле полка ставится лавка из обычных струганных досок, и такая же у стены с окном.

У третьей стены прибивается полка для принадлежностей, а в углу у входа ставится кадка с холодной водой. Что касается окон в бане по-черному, они должны обязательно либо открываться, либо иметь форточку. А вода в такой бане нагревается от котла, который вмазан в печь.

В настоящей русской бане по-черному всегда теплый предбанник – он нагревается через открытую дверь от работающей печки-каменки. Причем это помещение служит одновременно и комнатой отдыха, а во время стройки обязательно рубится из бревна вместе с домом.

Строим печь своими руками

Перед тем, как приступить к изготовлению и монтированию печной конструкции, следует выбрать для нее подходящее место, соблюдая правила пожарной безопасности. Оптимальное расстояние между печью и остальными конструкциями помещения должно быть не менее 25 см.

Печь с баком на топливнике

Для изготовления самого простого варианта металлической печной конструкции понадобится лишь железная бочка и навыки сварки. Рассмотрим схематически процесс изготовления данной печи:

• Изготавливаем колосник для печи: используем арматуру или обрезки труб небольшого диаметра. Ставим его на край трубы и привариваем.
• Укладываем кирпичи ребром прямо на полученное приспособление, кладем сверху камень.
• Основание конструкции для камня изготавливаем из стальных полос.
• Металлическую бочку кладем прямо на кирпич, создавая зону для горения.
• Вместо одной из боковых крышек размещаем колосник. В противоположной подготавливаем отверстие для прохождения дымохода.
• Водный бак и каменку располагаем посередине конструкции.

• В днище теплообменника по центру проделываем отверстие несколько большего диаметра, нежели внешнее сечение дымохода.
• Устанавливаем дымоход на печь и ставим на трубу водяной бак. Чтобы закрепить емкость и загерметизировать днище, обвариваем место соединения бака и трубы.

Этот вариант подойдет для тех, кому не важен внешний вид конструкции или печь предназначена для небольшого банного помещения.

Печь с выносным баком

Этот вариант более практичный по сравнению с первым. Бак для такой печи может быть съемным. Для изготовления подобной конструкции понадобится печь-буржуйка с кирпичной кладкой по периметру и топливником с нагревательным регистром.

Металлическая печь для бани

Как и в первом варианте, используется листовая сталь толщиной не более 5 мм. А вот нержавейку можно использовать лишь для регистра и водного бака, из-за ее низкой теплоотдачи.

При изготовлении банной печи со съемным баком резервуар крепится на стене так, чтобы его нижняя кромка возвышалась над регистром приблизительно на полметра. В качестве соединителей используем армированный шланг из резины и хомуты.

Вот и подошла к концу наша статья. Она была предназначена для ознакомления с основными разновидностями печных конструкций с водным баком и теплообменником, а также для того, чтобы стать подспорьем тем, кто любит мастерить своими руками. Желаем удачи!

Создание песчано-глиняного состава

Следующий после подготовки основания шаг – замешивание глины и песка. Казалось бы, зачем нужен именно такой состав, если есть цемент, но ответ очевиден – цементный раствор совершенно не способен выдерживать воздействие высоких температур. Именно поэтому все проекты печи каменки из кирпича для бани требуют песчано-глиняного состава.

Самую хорошую глину для укладки печи в бане можно добыть на глубине около полуметра. Естественно, материал нужно тщательно очистить и вымачивать перед использованием на протяжении нескольких дней. Для вымачивания можно сделать небольшую канавку рядом с баней. Подготавливать нужно не только глину, но и песок – его нужно очистить от различных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

Глина непосредственно перед рабой разминается. У опытных печников для этих целей используется специальное «весло», отлично подходящее для этих целей. Далее в глину добавляется вода, и все это хорошо перемешивается до состояния сметаны. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистая палка, а результат определяется по следующим признакам:

• Если на палке налип слой смеси толщиной менее 1 мм – нужно добавить глины;
• Если толщина налипшего слоя превышает 3 мм, добавляется песок;
• Если на палке налипло 2 мм смеси, то раствор пригоден к работе.

Тип печи

В настоящее время имеется два принципиально разных вида печи. Выбрать один из них нужно перед тем, как приступать к изготовлению самодельной печи для бани.

Первый вариант называется «горячей» баней. Температура стен у такой бани может достигать 100 градусов. Преимуществом такого типа печи и бани является то, что она довольно легко растапливается за короткий период времени. Этот вариант отлично подойдет для тех объектов, которые используются иногда, а не на постоянной основе. Однако имеются и недостатки у таких устройств. Их довольно просто разогреть слишком сильно, из-за чего баня легко превращается в сауну.

Второй вариант — это «холодный» тип печи. Процесс растопки такого приспособления длительнее, чем в первом случае, однако стены не будут нагреваться слишком сильно. Максимальная температура будет равна 50 градусам, это значит, что о них невозможно будет обжечься. Процесс нагрева помещения при помощи «холодной» печи дольше, так как отопление происходит следующим образом. Специальные каналы вбирают в себя холодный воздух пола, который потом проходит через топку печи, нагревается и выдается через верх уже прогретым. Благодаря этому имеется возможность регулировки температуры внутри здания.

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

Фото-инструкция кладки открытой печи-каменки для бани:

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

• Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
• Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
• На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
• Поверх пятого ряда укладываются стальные уголки для колосника.
• После этого приступают к кладке топки.
• В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
• Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
• Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
• Продолжается укладывание внешнего кирпича.
• Дверки топки перекрываются.
• Устанавливается перегородка для дымохода.
• Монтируется бак для воды.
• На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
• Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
• Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

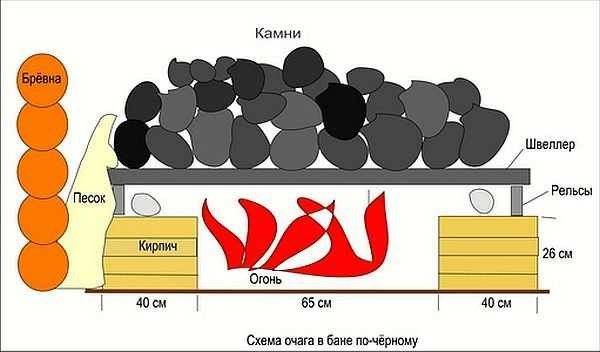

Технология строительства печи по черному

Печь в баню по черному

Печь каменка представляет собой открытую топку с камнями, на которые укладывается решетка для дров. Простая конструкция без дымохода позволяет быстро и равномерно нагреть помещение с помощью дыма.

Для быстрого прогрева парилки, в бане устанавливают вентиляционный проем, который обеспечивает необходимую воздушную циркуляцию.

Подбор материала для печи

Строят черные бани из кирпича и камня.  Безопасность и качество процедур в парилке зависит от правильного выбора такого природного материала.

Камень должен быть прочным, иметь низкий показатель водопоглащения и обладать повышенной теплоемкостью. Таким требованиям соответствуют такие породы:

• вулканит;
• жадеит;
• талькохлорит.

Изредка используют для каменки габбро-диабаз. Такой камень устойчив к температурным переменам и имеет сравнительно недорогую цену. Единственный его недостаток – это выделение неприятного характерного запаха при накаливании.

Кремень или мрамор также считаются прочными материалами. Но использовать их для печи не рекомендуется, так как при сильном разогреве они могут трескаться.  Также не применяют для бань известняковые камни.  В нагретом виде они становятся токсичными  и хрупкими.

Размеры и расположение печи каменки

Стандартная парилка в деревенских банях имеет площадь не более двенадцати квадратных метров. Чтобы отопить такое небольшое помещение достаточно соорудить печь таких размеров:

• высота – до 0,5 м;
• длина – до 1,5 м;
• ширина – до 1 м.

Форма очага выкладывается по желанию. Она может быть как овальной, так и прямоугольной. Иногда делают топку многоугольной или квадратной.

Размещают каменку в зависимости от особенностей помещения. Нельзя устанавливать близко возле легковоспламеняющихся частей парилки. Оптимальным вариантом станет сооружение очага напротив двери, чтобы обеспечить обзор за горением печи во время растопки.

Монтаж фундамента

Для заливки фундамента потребуется раствор бетона из песка, щебня, цемента и воды, рубероид, арматура. Сделать основу под кладку печи очень просто:

• ров выкапывается глубиной полметра;
• засыпается смесью щебня и песка слоем в десять сантиметров;
• хорошенько утрамбовывается;
• внахлест выкладывается рубероид, полностью покрывая стены и дно в углублении;
• размещается каркас, сделанный из прутьев арматуры и проволоки;
• заливается бетоном и выравнивается строительным уровнем.

Чтобы набрать прочности бетон должен полностью высохнуть. Обычно для такой заливки необходимо настояться в течение месяца.

Кладка печи

Монтаж печи проводится только на заранее подготовленный, хорошо высохший и отстоявшийся фундамент. Материалом для строительства каменки являются – шамотный огнеупорный кирпич и средней жирности глина.

Процесс сооружения кирпичной печи для бани по черному состоит из нескольких этапов:

• на фундамент ложиться гидроизолирующий материал;
• с помощью раствора из глины выкладывается два кирпичных ряда;
• в последующих двух слоях кирпича делается проем для поддувника;
• выкладывается топка с толщиной стен двадцать сантиметров;
• на готовая кирпичная конструкция покрывается решеткой из прутьев арматуры.

Камни ложатся на решетку в таком порядке: большого размера, немного меньше и снова крупные. Между валунами обеспечивается небольшой зазор. Чтобы дым свободно проходил в помещение. Сверху ставиться бак для подогрева воды.

В первых банях не сооружали специальные емкости для нагревания воды. Кипяток получали с помощью опускания горячих камней в ведро с жидкостью.

Расположенные рядом с печкой деревянные поверхности прикрываются железными листами для защиты от перегрева.

Разновидности кладки печки в черной бане

Печка с бочкой Существует немало действующих вариантов монтажа бани по черному. Среди них наиболее популярными являются:

1. Печь из природного камня и кирпича. В таком сооружении делают кирпичный арочный свод, который является опорой для природных камней.
2. Печь для бани по черному с дверцей. Такая кладка является более современной версией. Дверцу крепят к металлической полоске, которая приваривается сначала к раме. Для этого в кирпичах проделывается необходимое по размеру углубление. Устанавливаются дверцы как дополнение к неизменной первоначальной конструкции печи для черной бани.
3. Печка с бочкой вместо задней стенки. Емкости, которая устанавливается сзади печи, заменяет стенку и используется для нагрева воды.

В различных вариациях печной кладки изменяется или дополняются только детали. Функционирование печи остается присущим всем характеристикам деревенской русской черной бани.

Как топить такую парную

Комфорт в бане по-черному зависит исключительно от качества пара, а он достигается благодаря определенным правилам топки.

Прежде всего, не следует изводить огромное количество дров для нагрева воздуха в парной, это совершенно не нужно.

• В такой баньке следует использовать правильные камни, которые быстро раскалятся докрасна, и после, долго будут держать тепло. Особым спросом пользуется, хоть и сравнительно дорогой, но очень теплоемкий вулканический камень талькомагнезит.
• Очень важным компонентом для правильной растопки бани по-черному являются дрова. Лучше всего использовать древесину твердых сортов с минимальным количеством смолы. Хорошей древесиной для топки является сухая береза, дуб и осина.

Для правильной протопки баньки достаточно подготовить дрова из расчета на две, а в зимнее время на три закладки.

Первая закладка дров сначала будет сильно дымить до тех пор, пока не прогреются камни.

Чем больше будут прогреваться камни, а вместе с ними и помещение, тем количество дыма будет уменьшаться.

После прогорания первой порции дров, стены и потолок следует обдать водой, чтобы смыть сажу.

После этого, самое время делать вторую закладку. Благодаря тому, что камни в очаге уже достаточно прогреты, дым выделяться практически уже не будет.

После прогорания второй порции дров, угли, оставшиеся в очаге должны продолжать нагревать камни еще около получаса, а после выгребаются из очага во избежание пожара.

Третьим этапом правильной протопки бани по-черному является ее подготовка непосредственно к процедурам. Для получения качественного, чистого пара, мокрым веником следует смахнуть сажу с камней, окатить водой стены, полки, лавку для мытья и потолок и проветрить парную, открыв дверь и по возможности окно баньки.

Когда дым и угар выйдут плотно закрыть окно и дверь, после чего можно приступать к парению. После хорошей протопки, камни будут нагревать воздух в помещении и давать чистый пар еще около 2 часов.

Виды

Встроенные баки подразделяются на три подгруппы по способу и месту их установки:

• традиционные – встроенные баки для горячей воды;
• современные, мобильные конструкции – выносные емкости, которые можно устанавливать в помывочной, экономя место в парилке;
• конструкции, которые устанавливаются на трубу дымохода.

Разберем подробнее устройство, достоинства и недостатки каждого нагревательного прибора.

Встроенный

Такие баки изготавливаются в процессе конструирования  каменки для бани. Бачок необходимого объема, размера и формы врезается в верхней части печки, рядом с сеткой для укладки камней, или даже утопленным в каменке. В этом случае вода быстро нагревается и позволяет быстро использовать ее в хозяйственных нуждах, а 2-3 порцию воды для помывки людей. Может изготавливаться из различных материалов.

Лучший вариант – чугунная емкость. Она обладает повышенной теплопроводностью и способна аккумулировать тепло и постепенно охлаждаться при потухшей печке.

Встроенный бак

Преимущества и недостатки

Среди достоинств выделяют:

• быстрый нагрев можно считать и достоинством и недостатком. Не успев, попарится, вам придется сливать несколько объемов бака, чтобы не допускать кипения воды долгое время;
• конструкция печи и нагревательного бака выполняется как целый, неразъемный агрегат. Это можно считать и достоинством такой печи – занимается меньше пространства в парной, но и недостатком. Горячую воду придется отбирать прямо в парной и только затем отправляться в помывочную;
• возможность дополнительного накопления тепла и отдачи его не только воде, но и камням, при полной обкладке ими бака.

Один бесспорный недостаток такой конструкции – прямой контакт донышка и стенок бачка с открытым огнем и высокой температурой в топочном отделении. Потребуется использовать для изготовления дна толстый металл, лучше чугун, но это увеличивает стоимость бака.

Выносной

Это современный и оптимальный способ обустройства бани устройства для нагрева воды. Выносной бак для бани с теплообменником устанавливается в помывочной и соединяется с теплообменником медной или латунной трубой позволяет не только избежать ожогов при переносе кипятка из парилки, но и экономит средства и материалы при его самостоятельном изготовлении.

Теплообменник в виде змеевика или другой формы расположен в печи, холодная вода поступает в него снизу и, нагреваясь, выходит в верхней части теплообменника и поступает самотеком в накопительный бак.

Печь с выносным баком

Преимущества и недостатки

К достоинствам относится:

• возможность выноса емкости в другое помещение, непосредственно в помывочную;
• система подачи горячей воды становится мобильной, появляется возможность легко переставить емкость в другое место;
• вода в баке нагревается постепенно, используется система замены охлажденной воды горячей и вытеснения холодной в устройство теплообменника.

Единственный недостаток этой схемы – возможность получения ожогов, при касании сильно разогретого бачка и труб.

Бак на трубе

Этот способ используется при постоянном использовании горячей воды для хозяйственных нужд и для душа. Вода будет сохранять тепло долгое время даже после прогорания дров, теплый воздух, постепенно выходит в дымоход и нагревает воду в баке. Температура нагретого воздуха достигает 5000-6000. Бак должен надежно крепиться на стену, для снятия нагрузки с трубы вытяжки.

Бак на трубе

Преимущества и недостатки

К недостаткам таких баков относится несколько пунктов:

• в местах соединения бака с трубой дымохода может проявляться коррозия, особенно при использовании простых сталей;
• недопустимо заполнять бачок после прогрева печи, эту операцию проводят только при не работающей каменки. В противном случае герметичность сварных швов может нарушаться. Металл закаливается и становится хрупким;
• высокие температуры приводят к выгоранию металла и сокращают срок службы устройства.

К преимуществам такого способа нагрева воды в бане относятся:

• не требуется дополнительный источник тепла, вода нагревается от температуры газа, выходящего в атмосферу;
• время нагрева парной и воды не зависят друг от друга;
• В местах установки бака трубы дымохода не подвергаются воздействию высоких температур, постоянно охлаждаясь водой.
