Обвязка твердотопливного котла

Обвязка котла с бойлером косвенного нагрева

При использовании бойлера группа безопасности устанавливается между ним и котлом. Горячая вода поступает в это устройство, где поддерживается ее нужная температура. При остывании воды в бойлере система переключается на нагрев воды здесь.

• Отопительный контур при этом может немного остыть, но понижение температуры будет несущественным.
• При достижении заданной температуры в бойлере котел снова переключается на работу с отоплением.
• Таким образом обеспечивается наличие горячей воды в водопроводе и в системе отопления.
• Циркуляционный насос устанавливается после места соединения труб от бойлера и котла.

Благодаря этому вода из бойлера может расходоваться как для водопровода, так и для отопительного контура.

Выбор оптимальной системы

При разработке проекта учитывают следующие факторы:

• наличие и стабильность электроснабжения;
• присутствие потребителей с непостоянным режимом работы.

В пригородных зонах, где энергетическая инфраструктура устойчива и в случае аварии быстро ремонтируется, предпочтительна система с принудительной циркуляцией теплоносителя. В отдаленных районах возможны длительные перебои, здесь лучше собрать комбинированный контур.

При наличии временно работающих потребителей, например «теплого пола» в бассейне, используют схемы:

1. На крупных объектах – с первичным и вторичными кольцами.
2. На небольших – лучевую.

Во втором случае к теплосъемным устройствам прокладывают отдельные ветви от общего коллектора, установив на них регулирующую арматуру. Все «обратки» от них тоже сходятся в 1 точке.

Обвязка и тип циркуляции

Выбор типа обвязки в значительной мере зависит от способа циркуляции теплой жидкости по трубам и батареям контурной системы. Их два – естественное перемещение и принудительное.

Естественная циркуляция теплоносителя

При варианте циркуляции энергоносителя, называемой естественной, обвязка твердотопливного котла отопления в частных домах предусматривает обязательное применение расширительного бачка закрытого типа. Его рекомендуется размещать на «обратке» в самой нижней ее точке и заполнять водой примерно на 10% рабочего объема. В состав такой схемы входят следующие элементы:

• сам котел отопления, работающий на пеллетах, например;
• вводная и выводная арматура;
• отопительные радиаторы;
• прямой и обратный трубопроводы;
• типовой расширитель мембранного типа.

К элементам безопасности систем естественной циркуляции относится устанавливаемый в них предохранительный клапан, соединяемый со сливным отверстием посредством резинового шланга. Его основное назначение – сбрасывать избыток давления при перемещениях теплоносителя по трубам ТТ котла. Помимо этого к ним же принято относить специальные измерительные приборы – манометры, с помощью которых удается визуально оценить величину давление в системе.

Иногда устанавливать эти элементы по отдельности нет необходимости, поскольку они уже входят в комплектацию котла выбранного типа.

Последний вариант возможен при приобретении настенных моделей в соответствующем конструктивном исполнении.

Обвязка с принудительной циркуляцией

Этот вариант обустройства обвязки ничем существенным не отличается от закрытой системы с естественной циркуляцией теплоносителя. Но в ней появляется один дополнительный элемент – электрический насос. Как правило, он устанавливается в обратной ветке трубопровода сразу после мембранного бачка (перед вводным штуцером теплообменника).

Эксплуатация насосного оборудования сопровождается установкой в отопительном контуре датчика температуры, монтируемого в обратной ветке.

Наличие в системе электрического насоса позволяет гибко управлять ее работой, поскольку появляется возможность монтировать на радиаторах запорную и регулирующую арматуру. Благодаря этому циркулирующий под давлением теплоноситель легко преодолевает самые удаленные и узкие участки трубопровода из полипропилена.

Коллекторная система

Коллекторная система отопления

Коллекторная обвязка твердотопливного котла включает в себя примерно те же элементы, что и обычные агрегаты. Единственным исключением является наличие в ней нового компонента, называемого коллектором. Сантехники называют его гребенкой, что объясняется сходством этого узла с женским гребнем. Он сделан в виде протяженной толстой трубы, от которой отводится несколько тонких патрубков – один из них входной, а остальные являются выходными. Через первый подается горячая вода, которая при протекании по системе патрубков равномерно распределяется между потребителями. У выводного отвода медного коллектора все эти потоки вновь собираются вместе и направляются в «обратку».

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Дополнительное оборудование

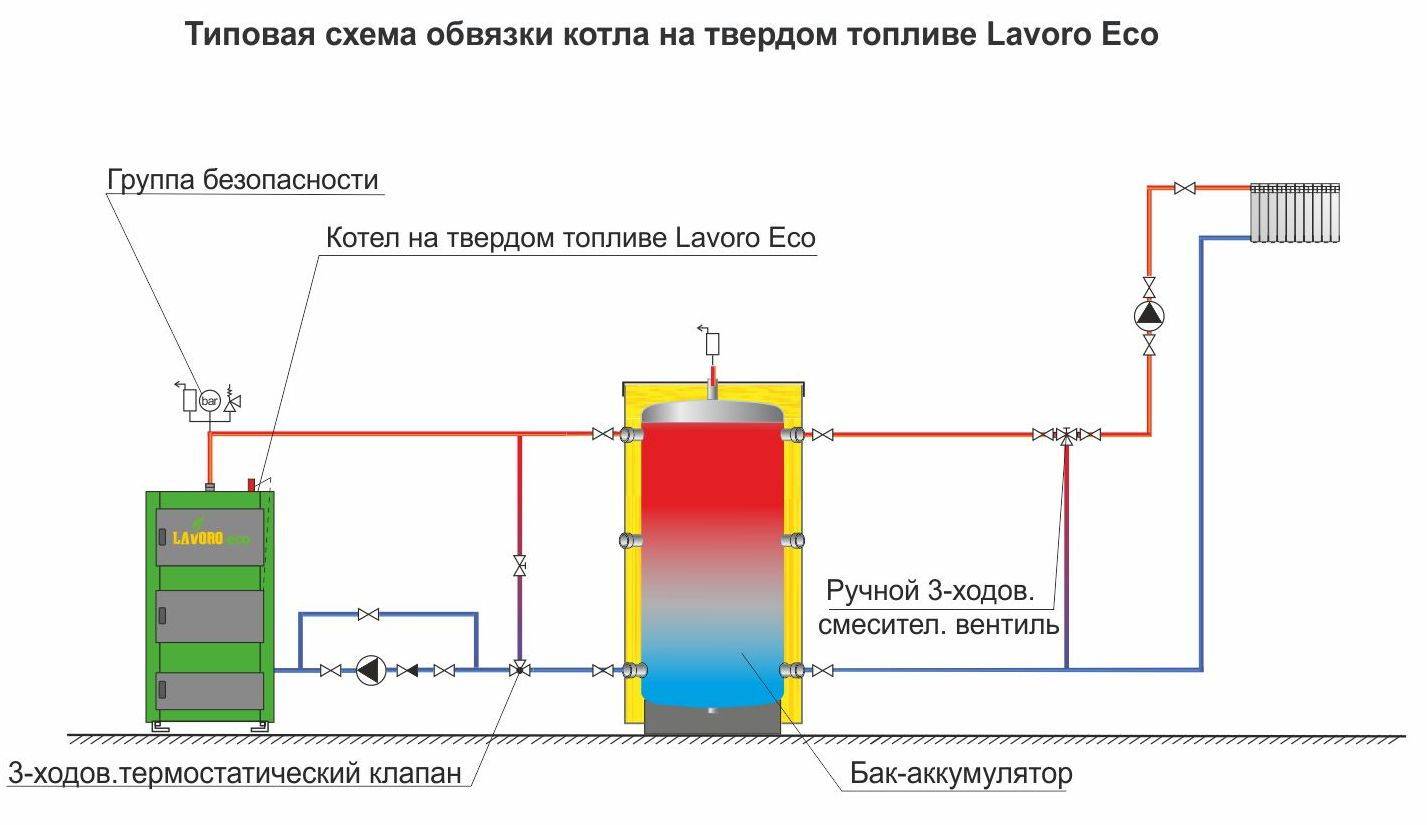

Для повышения экономичности между котлом и контуром отопления устанавливают теплоаккумулятор – заполненную водой емкость в оболочке из минеральной ваты. Твердотоп постоянно эксплуатируется в режиме номинальной производительности с максимальным КПД, нагревая содержимое резервуара до +95°С.

Теплоаккумулятор устанавливают для повышения экономичности.

Отбор горячей воды из аккумулятора осуществляется автоматически по мере остывания среды в контуре.

В загородном доме и других небольших объектах для подключения «теплого пола» используют гидрострелку. Это коллектор, установленный вертикально. Благодаря такой ориентации температура меняется по высоте, внизу среда более холодная. К верхней части подсоединяют радиаторы, к противоположной – «теплый пол».

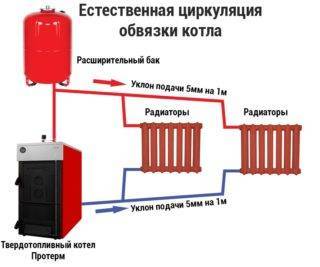

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Виды твердотопливных котлов

Разновидности твердотопливного котла отопления различаются по виду горючего:

• дрова;
• уголь;
• пеллеты и брикеты;
• торф;
• отходы деревообработки;
• универсальные котлы на две или больше топок.

Теплотворность твердого топлива

Кроме того существуют комбинированные модели на два или больше энергоносителей: дрова + электричество, дрова/дизель/газ и т.д. Их приобретение оправдано, если:

• в вашем районе два энергоносителя одинаково доступны и недороги. Закончились дрова – переходите на газ, перебои с электричеством – на дрова и так далее;
• в целях экономии. Например, если у вас двухтарифная оплата электроэнергии – днем топите дровами, а ночью (когда электричество дешевое) переходите на полностью автоматизированное электрическое отопление.

Котел на пеллетах

» alt=»»> Есть т/т котлы классические и длительного горения. Виды последних:

• с верхним розжигом. При распространении пламени сверху вниз закладка прогорает медленнее;
• с удлиненной топкой и ограниченной подачей воздуха. Распространение пламени по горизонтали тоже происходит медленнее. Сокращая необходимый для горения кислород, вы снижаете интенсивность пламени;
• пиролизные оснащены двумя камерами: в одной сгорает топливо, во второй дожигаются выделяющиеся при горении газы. Теплоффективность этих агрегатов самая высокая, но они и стоят дороже остальных.

Основные элементы обвязки

В этом разделе мы рассмотрим обязательные и желательные элементы обвязки. Начнем с самого необходимого – это расширительные бачки. Наши рекомендации применимы к газовым и электрическим отопительным агрегатам. Обвязка газового котла отопления и обвязка электрокотла отопления совпадают по своей оснащенности.

Расширительные бачки и их разновидности

Еще в школе нам объясняли то, что при нагревании вода расширяется, а на уроках физики мы устраивали лабораторные работы, подтверждающие этот факт. То же самое происходит в отопительных системах. Вода здесь является самым распространенным теплоносителем, поэтому ее тепловое расширение нужно как-то компенсировать. В противном случае возможны разрывы труб, протечки и повреждение отопительных приборов.

Обвязка котла отопления в обязательном порядке включает в себя расширительный бачок. Он ставится рядом с котлом или в самой верхней точке контура – все зависит от типа системы. В открытых системах применяются традиционные расширительные бачки, сообщающиеся с атмосферой. Для работы замкнутых контуров необходимы герметичные мембранные бачки.

В открытых системах отопления расширительные баки играют сразу три роли – через них производится добавление теплоносителя, они принимают в себя излишки расширяющейся воды, через них выходит воздух, образующийся в трубах и радиаторах. Поэтому они ставятся в самых высоких точках. Герметичные мембранные баки в схемах обвязки стоят в произвольных местах замкнутых контуров, например, рядом с котлом. Для удаления воздуха применяются специальные спускники.

Преимуществом замкнутых контуров является то, что в них могут циркулировать любые типы теплоносителей.

Циркуляционные насосы

Тоненькие трубы хороши тем, что их практически не видно. Также их можно прятать в стены, в полы или же монтировать за потолками, добиваясь полной маскировки. Но они отличаются большим гидродинамическим сопротивлением. Преград добавляют и многочисленные соединения, разветвления. Поэтому рассчитывать на самостоятельное движение теплоносителя невозможно. В этом случае в схему обвязки котла отопления включаются циркуляционные насосы.

Рассмотрим основные плюсы применения циркуляционных насосов:

• Возможность увеличить протяженность отопительных систем;
• Принудительная циркуляция позволяет доставить тепло в самые удаленные точки дома;
• Возможность спроектировать отопление любого уровня сложности;
• Возможность организации нескольких отопительных контуров.

Есть и некоторые минусы:

• Покупка циркуляционного насоса влечет за собой дополнительные затраты;
• Повышение потребления электроэнергии – в рабочем режиме до 100 Вт/час, в зависимости от модели;
• Возможные шумы, распространяющиеся по всему дому.

Для одновременной работы нескольких контуров необходимо приобрести и смонтировать коллектор, обеспечивающий равномерное распределение теплоносителя.
