Нагрев воды в бане от печки: лучший способ

Самостоятельное изготовление

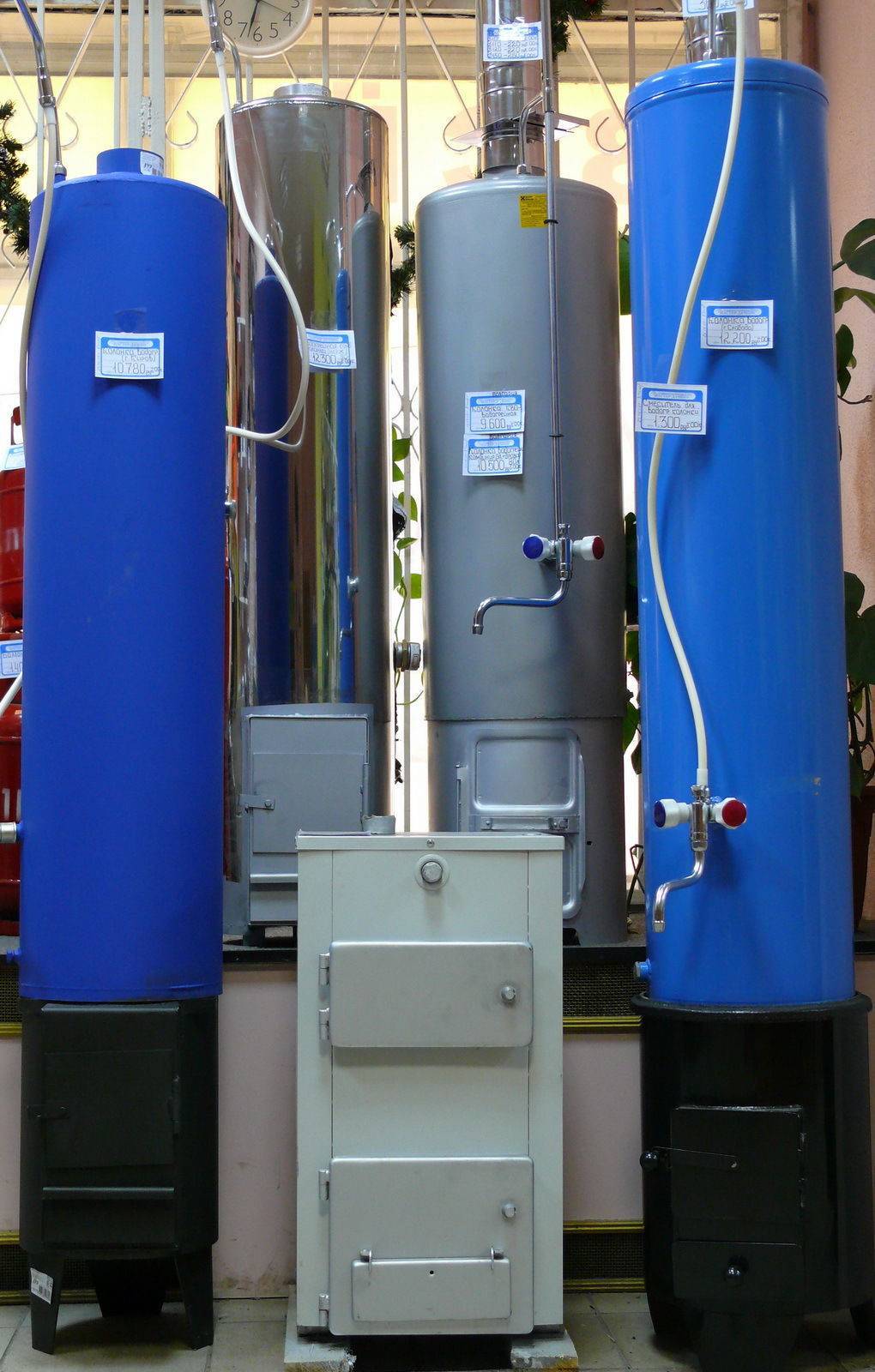

Некоторые пользователи предпочитают изготавливать бойлеры на дровах своими руками, что возможно лишь при наличии нужных инструментов и практических навыков.

При самостоятельной сборке отопительного агрегата обязательно рассматривается наиболее трудоемкий вариант исполнения, с которым приходится сталкиваться в отсутствие водопроводной системы.

Сам нагревательный агрегат должен устанавливаться на хорошо выровненной и достаточно жесткой площадке, обеспечивающей устойчивое положение. Для его монтажа лучше всего подойдет предварительно забетонированный пятачок в пределах бани, имеющий подходящий размер.

Труба зимнего водопровода с клапаном

Первое, на что необходимо обратить внимание, перед тем как провести воду в баню, это уровень грунтовой воды-верховодки. Наиболее древний и проверенный способ прокладки водопровода для парилки безо всяких лишних премудростей и ухищрений требует выполнения двух условий:

Максимально сухой и плотный грунт, с низким уровнем поверхностных вод;
Трубы для водопровода в баню должны быть только из полиэтилена, никакого полихлорвинила или полипропилена.

Уложенная на глубину не менее 50 см полиэтиленовая водопроводная труба оказывается достаточно гибкой и эластичной, чтобы выдержать давление замерзшей воды без повреждений. Единственным уязвимым местом в водопроводе для бани остаются детали металлической арматуры – краны и сгоны, с помощью которых традиционно соединяют отдельные ветки системы водоснабжения.

Если после закрытия бани в трубах остается воды менее ¼ от внутреннего объема, то зимний водопровод из полиэтилена можно стыковать любым доступным способом, но при этом саму магистраль утепляют пенополистиролом.

Один из типовых вариантов укладки труб в помещении приведен на схеме ниже.

Вода заходит вовнутрь здания через пол или стену предбанника. Здесь же располагаются грязевой фильтр, кран слива воды из накопительного бака, обычно поднятого на чердак постройки. В конструкции водопровода предусмотрено три независимых системы слива:

Из накопительной емкости;
Из холодного контура бойлера;
Слив из горячего контура, соединенного с теплообменником печи.

Кроме материала и климатических условий, для прокладки зимнего водопровода потребуется учесть способ подачи воды для бани. Как правило, воду для парилки и помывочного отделения на даче можно подвести тремя способами:

От централизованной системы водоснабжения;
От скважины, пробуренной на удалении в 15-20 м от бани;
Забирать воду из колодца, расположенного на небольшом удалении от здания бани.

Подключение зимнего водопровода для бани во всех случаях несколько отличается от системы водоснабжения дачи или жилого дома из-за отсутствия постоянного отопления помещения. Наиболее сложным считается подключение зимнего водопровода к централизованной линии водоснабжения дачного поселка.

Если использовать водопроводные трубы из полиэтилена, то можно особо не опасаться за их целостность. Пластик выдержит любое замораживание. Сложнее дело обстоит с вентилем и фильтром, с помощью которых водопроводная труба подключена к центральной магистрали.

В этом случае единственным технически грамотным решением является строительство кессона или колодца, как на схеме.

Если баней пользуются раз в неделю, и рядом нет жилого, постоянно отапливаемого помещения, то без обустройства кессона просто не обойтись. Существует немало схем с обогревом зимнего водопровода, но их надежность оставляет желать лучшего. Особенно в ситуации, когда баня находится далеко за городом, куда хозяева выбираются зимой раз в неделю, или постоянно возникают перебои с электроснабжением.

В системе водопровода потребуется установить два сливных крана:

Один непосредственно после входного вентиля;
Второй – в нижней точке водопровода внутри бани.

Как сделать слив воды из бани

Баня – строение особенное. При ее возведении, во-первых, нужно правильно распланировать расположение помещений, а во-вторых, устроить качественный слив. От этого напрямую будет зависеть практичность бани и удобство моющихся там людей. В этой статье поговорим о том, как лучше сделать слив воды из бани.

Закупаем необходимые материалы

Для того чтобы устроить слив, нужно будет запастись некоторыми материалами и оборудованием. Чем именно, смотрите в таблице.

Материал	Параметры	Назначение
Трубы	Пластик, диаметром не менее 50мм	Отвод использованной воды
Трубы	Пластик, диаметром 20 — 30мм	Выхлопная труба септика
Лоток	Пластик или металл	Прием воды в бане
Решетка	Пластик или металл	Преграда для попадания в слив листьев от веника и разного рода мусора
Гидрозатвор	Пластиковый «стакан»	Предотвращение попадания в помещения неприятных запахов из сливной трубы
Бочка	Пластик, 500л	Устройство септика

Копаем колодец и траншею под слив

Траншею под слив стоит прокопать еще до возведения фундамента (если он ленточный). В своей начальной точке траншея должна выходить там, где в последующем будет расположена моечная, в конечной – в паре метров от бани. Копать нужно с уклоном и лучше таким образом, чтобы в сливе не было колен. Чем круче наклон, тем меньшей будет вероятность засоров. После того, как траншея будет вырыта, приступают к выкапыванию колодца глубиной не менее 1.5м. В любом случае докопаться нужно до песчаного слоя грунта. Диаметр колодца зависит от размеров бочки септика. Лучше выкопать его так, чтобы между краями емкости и стенками ямы оставалось хотя бы 10см. В этом случае бочку будет проще устанавливать.

Прокладываем трубы под слив

Дно траншеи лучше всего выстелить песком. Трубы укладывают, используя при необходимости фитинги. Диаметр магистрали должен быть не менее 50мм, но лучше все же использовать 100-миллиметровый вариант.

Важно: В колодец труба должна выходить на глубине не менее 60см. В этом случае вода в сливе не будет замерзать в морозы

Подготовка бочки

Если вас интересует, как сделать слив из бани качественным, вам стоит подумать об устройстве септика. Простейший, можно собрать из обычной бочки. Выполняется данная процедура так:

В боку бочки (примерно посередине) вырезается отверстие по диаметру трубы слива. В него вставляется патрубок из пластика.
В дне бочки делается отверстие под выхлопную трубу. При сливе воды из бани, воздух в ней будет сжиматься. Если не предусмотреть сообщения внутреннего пространства септика с окружающей средой, воздух начнет подниматься по трубе в моечную. Вместе с неприятным запахом застоявшейся воды.
В отверстие вставляется выхлопная труба. Закрепить ее можно воспользовавшись стальным патрубком и 2-мя гайками.

Устанавливаем бочку

Продолжают устройство слива использованной воды из бани установкой бочки в колодец. На его дно предварительно обязательно нужно насыпать и хорошенько утрамбовать щебень. Бочка устанавливается дном вверх. Патрубок надевается на сливную трубу. Его раструб стоит прикрутить к ней саморезами, так как бочка со временем немного осядет. Патрубок при этом может соскользнуть. Далее бочка закапывается землей. Между стенками ямы и емкости можно также засыпать щебень. Сверху емкости нужно положить кусок жести или доски. Иначе, ее дно можно повредить, случайно на него наступив.

Если не хотите возиться с септиком, яму можно просто засыпать щебенкой наполовину, накрыть щитом из досок и присыпать землей.

Устройство слива в самой бане

Полы бани обычно представляют собой «пирог» — стяжка, керамзит, гидроизоляция, армированная стяжка, плитка или доска с уклоном к трубе. В него нужно впаять приемный лоток и вывести внутрь трубу. Эта небольшая емкость необходима для того, чтобы вода из бани утекала быстрее.

Совет: Чтобы полностью исключить риск поступления в баню неприятного запаха из слива, на трубу стоит надеть пластиковый гидрозатвор. Это копеечное устройство перекроет также доступ в моечную холодного воздуха зимой.

Сверху лоток обязательно нужно прикрыть решеткой. Иначе слив будет быстро засоряться. После ее монтажа устройство слива воды из бани можно считать законченным. Как видите, сборка его своими руками особой проблемы собой не представляет.

Видео по теме:

Бойлер косвенного нагрева в бане

Когда невозможна установка резервуара непосредственно рядом с печью, производится размещение бойлера в удобном месте, при этом прибор нагревает содержимое косвенным способом.

Конструктивно разводка воды делается так, чтобы часть труб проходила через печь. Холодная жидкость из резервуара проходит по трубам, подается к змеевику внутри печи, прогревается там и поступает обратно в емкость сверху. Здесь также используется физический закон вытеснения горячей жидкости холодной.

Как правило, емкостный объем конструкции составляет 60-80 л, содержимое прогревается за 1,6-2,2 часа. Преимущества данной схемы:

Отдельное размещение от печи;
Возможно использовать для сауны;
Простота эксплуатации;
Минимальные затраты ресурсов.

Усложненная конструкция является недостатком, который компенсируется удобством размещения, функциональностью.

Как обогреть банные помещения

Давайте подробнее разберем вопрос отопления таких помещений, как предбанник и комната отдыха.

Предбанник

Предбанники бывают разные. У одних это просто тамбур, который не позволяет холодному воздуху с улицы выстуживать помещение в момент, когда люди заходят в баню, у других это полноценная прихожая, где можно раздеться и одеться, у третьих предбанником зовется совмещенное помещение – это и прихожая, и комната отдыха, там стоит и вешалка, и стол, грубо говоря.

В каком случае стоит озаботиться тем, как обогреть предбанник в бане зимой? Полагаем, что в последних двух случаях. Потому что тамбур обогревать нет смысла, но утеплять его однозначно стоит.

Есть один способ обогрева, который вроде как не требует особых затрат. Это использование вентиляции. Способ простой: делаете дырку в стене парной, вставляете в нее гильзу из пластика, а внутрь гильзы устанавливается вентилятор, который гонит горячий воздух из парной в соседнее помещение.

ВНИМАНИЕ! Так как эта функция нужна далеко не всегда, следует позаботиться о перекрытии потока воздуха из трубы. Делается это с помощью регулируемой заглушки.. То, как это можно сделать проще всего, говорится в следующем ролике:

То, как это можно сделать проще всего, говорится в следующем ролике:

А этот ролик показывает чуть усложненную версию того же самого:

То есть не обязательно пользоваться простейшей конструкцией, можно ее усовершенствовать под свои условия.

Чем хорош и чем плох этот способ? Хорош тем, что при железной печке вы можете понизить температуру в парной, лучше нагреть камни в каменке и получить режим, который ближе к русской бане.

Хотя это не главное, а основная задача – это, все-таки, отопление соседнего помещения. Ну, с отоплением способ вполне справляется. Это же примерно то же, что тепловая пушка – теплый воздух, который гонится вентилятором. А такое сочетание довольно быстро поднимает температуру воздуха в помещении.

Минусом будет то же, что было плюсом – вы снижаете температуру в парной. Как это происходит? Ну, если организовать отток, то увеличится приток, а приток у нас либо с улицы, либо из соседней комнаты. Кстати, если он с соседней комнаты, то идея плохая, потому что этак мы совсем обедним воздух кислородом.

Понижение температуры увеличит расход топлива. Но тут стоит заметить, что все зависит от тонкого соотношения факторов: варьируя изменяющиеся параметры, можно добиться того, чтобы в парной была нужная вам температура, при этом в соседнем помещении температура повысилась за счет вентиляции. Как настроите – так и будет.

На наш взгляд использование вентиляции для обогрева – хороший способ достижения цели.

Помимо этого, разумеется, никто не мешает использовать дополнительные источники тепла – обогреватели, теплые полы и т.п.

Другие варианты предполагают, что о них позаботились еще во время строительства – это когда печка разными сторонами выходит в разные помещения, например, в моечную и в комнату отдыха.

В комнате отдыха обычно делают каминный портал, выводя туда топку. Но такой же вывод топки может быть осуществлен и в пространство предбанника. Однако существенного обогрева ждать придется долго. И вентиляция гораздо быстрее.

ВАЖНО! В кирпичной печке есть летняя заслонка, которая закрывает прохождение дополнительных каналов, отбирающих тепло. Поэтому летом горячий воздух от печи сразу уходит на улицу

А вот если железная печка одной стороной находится парилке, а другой — в другой комнате, то летом в соседних помещениях будет очень жарко. Все-таки вентиляция в этом смысле гуманнее, к тому же она перекрывается.

Комнату отдыха

Выше мы уже говорили о вентиляционном способе. Он годится для тех, у кого КО отделена стенкой от парной. Но даже если смежной стены нет, можно соединить парную и КО с помощью воздуховодов.

Все остальные способы отопить комнату отдыха в бане зимой предполагают, что в ней будут находиться те или иные обогревательные приборы: вы можете протянуть туда регистры водяного отопления, поставить стенные панели или обойтись переносными обогревателями.

Так же годится вариант теплого пола.

Бак под воду в бане сбоку печи

Сейчас в продаже вы найдете различные металлические печи со встроенными в них баками из нержавеющей стали.Но,вот какое выбрать расположение бака под воду в банной печи-это вопрос серьезный.

Бак для воды сбоку из нержавеющей стали.Такое расположение бака-наихудший вариант из всех предлагаемых

Дело в том,что бак,расположенный сбоку печи,нагревается очень быстро и вода в нем начинает кипеть. А,если процесс парения затянулся на несколько часов и, вы все время подбрасываете дрова,то атмосфера в парилке от кипящей воды становится невыносимой. Тут уж не до изысков и удовольствия: выскочить бы из такой парилки побыстрее!

И обслуживать такой бак неудобно: узкая емкость.

Если баня семейная ,на одного или двух человек,то лучше вообще отказаться от бака,чем покупать печь с боковым баком. Взамен вы можете просто ставить рядом с металлической печью алюминиевую канистру,вода в которой нагревается также быстро.Но плюс в том,что канистру можно убрать,когда в ней вода начнет «закипать».Двадцати литровой канистры на двух человек хватает «за глаза».

Как выбрать водонагреватель для бани?

Исходя из особенностей конструкции и сортамента водонагревателей, мы можем утверждать следующее:

Если у вас нет газа, то колонки и бойлеры на этом топливе «пройдут» мимо вашей бани. Если вы счастливый обладатель газифицированной бани, то прочие варианты можно уже не рассматривать.
Электрические водонагреватели – это дорого, но без проблем с монтажом аппарата. Его врезают в водопровод и включают в розетку. И все – можно пользоваться. Причем электрический бойлер – это аппарат «на один раз» – следующую порцию горячей воды это устройство подготовит спустя 3-4 часа. Кроме того, проточные и накопительные водонагреватели на электрике опасаются чрезмерной влажности банной «атмосферы».
Если вы сторонник бюджетных решений и желаете пользоваться запасом горячей воды до тех пор, пока не погаснет каменок, то вам, несомненно, понравятся дровяные водонагреватели. Воду в баке в этом случае греет сама печь, что накладывает некоторые ограничения на процесс монтаже подобных водонагревателей. Они монтируются в процессе обустройства каменка. Но если вы не упустили момент, то ничего лучшего вы уже не найдете.

Ну а теперь поговорим об объеме:

Большие компании нуждаются в соответствующем объеме воды. Поэтому на компании из 4-5 человек нужен либо проточный водонагреватель, либо бойлер на 100-150 литров.
Один-два человека или компания из трех людей обойдется бойлером на 50-80 литров.
Баня для одного «пользователя» комплектуется бойлером на 30 литров.

Проще говоря: перед покупкой бойлера или колонки нужно определиться со способом нагрева воды и числом посетителей вашей бани. После этого оптимальный вариант водонагревательного прибора проявится как бы сам собой.

Особенности нагревательной системы

Очень важным для водоснабжения является вопрос, как сделать подогрев воды в бане. Нагрев необходимо обеспечивать непосредственно на банной территории, чтобы не сталкиваться с проблемой сохранения тепла. В принципе горячую воду можно обеспечить такими способами:

монтаж нагревательной колонки на твердом топливе, обычно, с дровяной топкой;
установка стандартной газовой колонки, которая может питаться от централизованной магистрали или газового баллона;
применение электрических ТЭНов нужной мощности;
нагрев воды в банной печи.

В современных банях популярностью пользуется электрический подогрев С давних времен традиционным способом считалось разогревание воды в банной печи. В этом случае можно задействовать 2 варианта: бак, установленный на печи, или система труб, проходящая через печь, в которой вода нагревается по принципу «на проход». Иногда применяется еще один метод – нагревательный бак на дымоходе, который использует тепло дыма, отводимого от печи.

В современных банях популярностью пользуется электрический подогрев. Его основное преимущество: возможность контроля температуры нагрева и прогрева воды зимой при замерзании системы. Конструкция электрических нагревателей может быть двух типов: емкостная и проточная. Нагрев воды в емкости выглядит предпочтительней, т.к. требует включения ТЭНов только на период разогрева до нужной температуры, а затем, потребуется только периодическое поддержание её.

Основное преимущество электрического подогрева возможность контроля температуры нагрева и прогрева воды зимой при замерзании системы

Нагреватель проточного типа

Электрический проточный водонагреватель для бани представляет собой устройство, в котором вода проходит через нагретый ТЭН. Включение и отключение нагревательного элемента происходит в автоматическом режиме при открывании точки потребления.

Установки данного типа имеют массу достоинств:

Полноценное ГВС бани (нет ограничения по объему).
Быстрое получение нагретой воды.
Не нуждаются в обслуживании.
Не требуют слива жидкости после использования.

У проточных нагревателей воды есть и еще одно неоспоримое достоинство – малые габариты. Теперь несколько слов о недостатках.

Чтобы нагреть достаточное количество проточной воды требуется большая мощность ТЭНа. (от 8 до 27кВт), а это тянет за собой проблемы с проводкой.
В простых (по конструкции) устройствах, степень нагрева определяется мощностью ТЭНа и расходом жидкости.

Более сложные устройства оснащаются автоматикой, которая способна поддерживать необходимую температуру в системе ГВС, но это тянет за собой значительное увеличение стоимости.

Банные печи с баком для воды

В бане обязательно должна быть горячая вода. Кто-то находит выход, установив электрический водонагреватель, а кто-то предпочитает греть воду на печке. В этом случае необходимо определиться, какого типа бак вас устроит.

Банные печи с выносными баками

Выносной бак – один из самых удобных вариантов. Это способ, который позволяет одновременно нагревать воду и использовать ее для обогрева другого помещения, например в мойке. К тому же, если вода греется в выносном баке, никогда не возникнет ситуация, когда парная еще не прогрелась до нужной температуры, а вода закипела и наполняет помещение влажным паром. Выносной бак, пожалуй, единственный вариант, если вы хотите оборудовать сауну с ее сухим горячим воздухом, а не русскую баню.

Пример установки выносного бака в соседнем помещении

Выносной бак обычно изготавливают из нержавейки и устанавливают в смежном помещении. В печи для обогрева воды монтируется специальный регистр (теплообменник), который соединяется с баком при помощи шлангов или труб (трубы предпочтительнее – безопаснее).

Теплообменник из нержавеющий стали для печей

Нижний край бака должен находиться выше регистра на 50-70 см. В этом случае циркуляция воды будет происходить без использования насосов

Чтобы вода циркулировала беспрепятственно, важно, чтобы общая протяженность труб (шлангов) не превышала 3 метров. Важен также и диаметр труб – он должен быть не менее дюйма, в противном случае придется ставить насос. Следите также, чтобы не было провисаний труб

Для оптимальной циркуляции воды необходим наклон в 2-5 градусов

Следите также, чтобы не было провисаний труб. Для оптимальной циркуляции воды необходим наклон в 2-5 градусов.

Как нагреть воду в бане от печи

Организовать нагрев воды в бане с кирпичной печью можно с помощью чугунной плиты над ней. Емкость для горячей воды устанавливают непосредственно на саму плиту, она может быть круглой или квадратной, с подачей воды для заполнения бака от входящей водяной трубы и забором горячей воды через кран.

Можно греть воду и без подвода к ней водяных труб. В этом случае для каждой протопки парной следует сделать запасы холодной воды в предбаннике, и заполнить водяной бак ручным способом до розжига печи.

Этот способ греть воду достаточно прост, но в нем есть существенные недостатки:

трудоемкость подготовки;
повышенная влажность от кипения при продолжительной топке;
риск обжечься о нагретые стенки печи и бака.

Греть воду от печи можно разными способами. Это зависит от вида самой печи, наличия подведенных к бане водяных труб, финансовых возможностей хозяина и его желания приложить те или иные усилия.

Нагрев воды в бане через теплообменник

Оптимальным вариантом подогрева воды в бане является способ нагрева с помощью теплообменника. Сделать конструкцию для нагрева через теплообменник можно несколькими способами.

В кирпичной печи теплообменником может стать многосекционная чугунная батарея или регистр, сваренный из стальной толстостенной трубы. Теплообменник монтируется в специальную полость печи с раздельными входными и выходными клапанами. При разогреве печи вода в обменнике становится горячей и выдается через водяной кран по мере необходимости.

В случае с металлической печью все гораздо проще. Для того чтобы греть воду такой печью, используют несколько видов теплообменников:

внешний теплообменник (располагается в непосредственной близости к топке или над ней);
внутренний теплообменник (располагается в самой топке);
теплообменник на дымовыводящей трубе (располагается на трубе дымохода над резервуаром с камнями).

Совет! Водяная емкость с теплообменником и навесной бак можно использовать одновременно. Такая комбинация дает возможность греть практически неограниченное количество горячей воды.

Водонагреватель для бани на трубу

Для нагрева воды в бане используются баки, расположенные на трубе. Они могут иметь прямоугольную, квадратную или цилиндрическую форму и жестко крепиться на трубе дымохода печи. Водонагреватели на трубу универсальны, их используют в дровяных печах и в газовых котлах. Водяные баки на трубе небольшие (в оптимальном варианте до 80 л) и могут вписаться даже в маленькую по размеру баню.

Баки на трубе дымохода располагают над печью достаточно высоко, поэтому отпадает надобность подкачивать горячую воду насосом – она просто идет самотеком. Водяная емкость может занимать всю длину трубы, от самой каменки до потолка. Это увеличивает площадь получения горячей воды и КПД теплообменника.

Конструкция водяного бака на трубе должна иметь усиленное крепление на печи и выводящем дымоходе на потолке, так как заполненный горячей водой бак имеет большой вес. Обычное мягкое крепление дымохода в области потолочного перекрытия здесь не подходит, поэтому для крепежа лучше всего использовать специальные кронштейны для дымохода.

Встроенный или прикрепленный к печи водный бак

Еще один вариант греть воду – водяной бак, вмонтированный в конструкцию печи или расположенный сбоку от нее.

Встроенный бак – это довольно сложная конструкция, которая должна быть продумана до осуществления кладки кирпичной печи. Оптимальным решением здесь может стать специальная ниша или углубление в печи для расположения водяного бака с входными и выходными клапанами заборами горячей воды. Следует отметить, что для такой конструкции бак должен быть долговечным (желательно из нержавеющей стали), с толстыми стенками и двойными проварами швов. В противном случае, при обнаружении течи, нужно будет разбирать всю конструкцию печи.

Прикрепленный сбоку к печи водяной бак – менее энергозатратный способ греть воду. Он часто используется в банях с металлическими печами, которые комплектуются вместе с водяными баками. Так как стальной или чугунный корпус печи обладает хорошей теплопроводностью, вода в емкости быстро греется, а при необходимости бак легко пополнить заново (централизованно или вручную).

Горячая вода в бане от печки (схема расположения водяного бака представлена ниже) – несложная задача для хорошего хозяина.

Наименование инструментов и материалов	Иллюстрация
Болгарка
Перфоратор
Шуруповерт
Разводной ключ
Уровень
Гофрированная труба
Муфты
Саморезы
Лен
Сантехническая паста
Шаровые краны
Тройник
