Выбор времени года для рытья котлована или траншеи
Специалисты рекомендуют планировать разработку грунта под фундамент проводить летом или осенью. В это время почва максимально мягкая и поддаётся копанию.
Зимой устройство фундамента невозможно из-за замёрзшего грунта. Если запланировать работы на данный период, их стоимость увеличивается в несколько раз. Также устройство траншеи или котлована зимой утрудняется из-за необходимости в кратчайшие сроки завершить кладку фундаментных блоков или заливку монолитной конструкции. Они не должны промёрзнуть, что негативно скажется на их несущей возможности
Также зимой важно сразу предусмотреть процесс вывоза лишнего грунта. В противном случае он замёрзнет и убрать его будет очень сложно
Подушка
Песчано-гравийная подушка нужна для дренажа траншеи в случае появления воды в результате подъема уровня почвенных вод, сильных дождей, обильного таяния снега или иных событий. Слой засыпки из материалов, хорошо пропускающих воду, позволяет стекать ей на дно траншеи и выводиться по дренажному отводу в точку сброса.
Обычный состав подушки включает в себя слой песка около 15-20 см, затем насыпают слой щебня такой же толщины и затем, сверху, еще один выравнивающий слой песка около 5 см. Некоторые источники приводят другие значения, что обусловлено зависимостью толщины слоя засыпки от состава грунта.
Если дом строится на песчаном грунте, толщину засыпки можно уменьшить, обходясь одним песком, а при менее проницаемых грунтах надо увеличивать толщину подушки.
Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы
Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.
Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.
К достоинствам этого типа оснований относят
- экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
- простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
- небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
- маленькая площадь соприкосновения конструкции с грунтом.
Среди недостатков МЗЛФ отмечают
- заливка ведется при устойчивых температурах выше +10 С;
- ограниченность применения ввиду небольшой несущей способности
- возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
- отсутствие подвального помещения в доме.
Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.
Дом из какого материала Вам нравится больше всего?
Дом из бруса 25.02%
Дом из кирпича 18.86%
Бревенчатый дом 14.72%
Дом из газобетонных блоков 15.58%
Дом по канадской технологии 11.53%
Дом из оцилиндрованного бревна 3.89%
Монолитный дом 4.11%
Дом из пеноблоков 3.06%
Дом из сип-панелей 3.22%
Проголосовало: 3165
Монтаж каркаса
Каркасные дома возводятся с помощью деревянных или металлических конструкций. При самостоятельном строительстве последние применяют редко, они увеличивают стоимость постройки на 40-45%, но их применение позволяет сэкономить финансовые расходы на возведении фундамента, обуславливается это легкостью металлических конструкций.
Деревянный каркас лучше всего возводить из дуба, но можно и из других пород дерева. Брус должен быть из качественного леса сечением не меньше 150х150 мм. Угловые соединения не должны иметь зазоров. Выбирайте метод соединения шип-паз.
Каркас должен быть раскреплен раскосами, они придают дому жесткость. В технологии строительства каркасного дома предусмотрен монтаж трех раскосов. Изготавливаются они из того же материала, что и стойки.
Снаружи дом обшивают досками или вагонкой шириной не больше 60 мм и под углом в 45°. Старые мастера не советуют прибивать их прочно, за первый год эксплуатации они могут разбухнуть и рассохнуться.
Изготовление пола каркасного дома начинается с прокладки деревянного бруса сечения 150х50 мм по периметру стен.
Стелить брус надо на рубероид, а крепить через каждые два метра анкерными болтами
Особенное внимание уделите выставлению углов, проверяйте их с помощью уровня. Возможное отклонение 10 мм. Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски
Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски.
Расчёт мелкозаглубленного фундамента
При расчётах ленточного малозаглублённого фундамента учитывайте следующие особенности:
- Глубину заложения подошвы (этот параметр зависит от глубины промерзания грунта).
- Обустройство песчано-гравийной подушки.
- Установку дренажной системы для отвода подземных вод.
- Монтаж отмостки для отвода снега и дождя. Требования к отмостке используйте согласно СНиП 2.02.01–83.
Для расчёта фундамента мелкого заложения, определяем три параметра:
Глубина заложения.
Глубину заложения определяем исходя из документа СН «Основания и фундаменты».
Значения при промерзании грунта:
- менее 2м – 50 см;
- до 3 м – 75 см;
- более 3 м – 100 см.
Ширина ленты.
Ширина ленты зависит от нагрузки сооружения. Для облегчения задачи при расчётах, чтобы не суммировать массу стен, плит перекрытия, крыши и т. д. Берём данные из таблицы №2.
Таблица № 2. Расчетов ширины монолитной ленты.
| Материалы стен и перекрытий | Число этажей | Ширина подошвы МЗФЛ, м |
| Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями | 1 | 0,6 |
| 2 | 0,8 | |
| 3 | 1,2 | |
| Деревянные каркасные стены с деревянными перекрытиями | 1 | 0,4 |
| 2 | 0,4 | |
| 3 | 0,6 | |
| Бревенчатые стены с деревянными перекрытиями | 1 | 0,3 |
| 2 | 0,4 | |
| 3 | 0,6 | |
| Стены из бруса с деревянными перекрытиями | 1 | 0,2 |
| 2 | 0,3 | |
| 3 | 0,4 |
Высота над уровнем земли.
Для сохранения устойчивости и несущей способности фундамента, высота над уровнем земли должна быть равна ширине.
Полы в доме будут защищены от сырости и холода лучше, при большем расстоянии ленты над землёй.
Устройство траншеи и подушки
Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.
Правильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.
Монтаж опалубки и армирование
Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.
Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.
Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.
Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.
Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.
Заливка бетона
Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.
Виды
Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.
Существуют следующие разновидности ленточного фундамента:
- Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.
- Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
- Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.
Кроме того, существуют разновидности по глубине заложения:
- Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
- Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
- Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.
Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.
Мелкозаглубленный ленточный фундамент — технология возведения
Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.
Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.
Земельные работы
Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок
Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки
По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.
Рис. 1.4.1: Формирование песчаной подсыпки
Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.
Монтаж опалубки
Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.
Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.
| Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки. |
Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.
Армирование
Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.
Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.
| Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность. |
Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.
Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки
Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны
В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.
Рис. 1.7: Схема соединения углов армокаркаса
Заливка бетона
Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания. Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.
Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.
По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.
Расчет глубины траншеи
После выбора основных параметров строительства (место расположения, подготовка чертежа будущего строения и модели заливки) необходимо правильно рассчитать глубину заложения фундамента для дома. Ширина подготавливаемого котлована также имеет значение, однако её параметры чаще всего стандартизированы. Традиционно, для средних регионов с устойчивым климатом, размеры ленточного фундамента составляют 70 см. Однако, ряд факторов может изменить расчет ленточного фундамента:
- Тип почвы, его состояние, наличие подземных вод.
- Предполагаемый вес будущей конструкции, осевая нагрузка.
- Тип ленточной заливки (модульная, непрерывная модель).
Недостаточная глубина траншеи может привести к снижению срока эксплуатации здания, а также вызвать преждевременное разрушение фундамента. Избыточная толщина заливки является причиной нерационального расходования финансовых средств. При возникновении трудностей с расчетом глубины лучше обратиться за помощью к специалисту строительного профиля, который на профессиональном уровне проведет оценку всех факторов риска. Также на практике используется удобное приложение – калькулятор ленточного фундамента.
Общая схема монтажа
Монтаж ленточного фундамента из кирпича состоит из последовательности отдельных этапов, которые требуют точности, аккуратности и тщательности выполнения.Рассмотрим пошаговый порядок монтажа:
Подготовка
Самый первый этап заключается в выравнивании поверхности (планировке) и разметке участка.

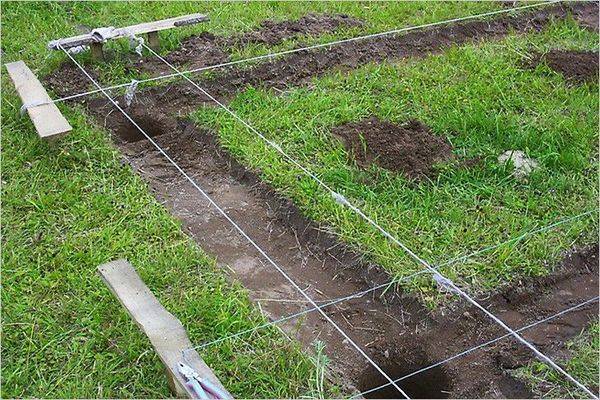

Определяются угловые точки фундамента, отмечаются кольями. Если не планируется делать общий котлован для строительства подвала, предварительно снимают верхний слой почвы.
После окончания разметки следует проверить равенство диагоналей, свидетельствующее о точности соблюдения прямых углов.
Обнаруженные ошибки сразу же исправляются.
Рытье траншеи
После разметки приступают к выемке грунта. Это делается либо вручную, либо (чаще всего) с помощью экскаватора.
Вынутый грунт складируется в заранее определенном месте, либо вывозится за пределы участка. Глубина траншеи соответствует проектным данным, ширина соответствует разметке. Углы приходится править вручную, так как ковш экскаватора обеспечить точность и аккуратность углов не может.
Создание песчаной подушки
Песчаная подушка нужна для выравнивания подошвы и для дренирования траншеи. Используется чистый речной песок без глинистых включений.
Обычный слой составляет 20 см, более толстая подушка опасна неизбежными оседаниями, которые способны деформировать или разрушить ленту. Слой засыпки тщательно выравнивается по горизонтали и трамбуется до максимально плотного состояния.
Критерием качества уплотнения служит отсутствие следов обуви при ходьбе по песчаной поверхности.
Опалубка
Для сборки опалубки обычно используют деревянные обрезные доски от 25 до 40 мм толщиной. Собирают щиты шириной немного большей высоты ленты.
Затем их опускают в траншею, соединяют в две параллельные полосы и тщательно выравнивают по осям.
Для прочности используются вертикальные и наклонные упоры. Основное требование — отсутствие щелей, зазоров или отверстий более 3 мм, в которые может уходить бетон. При обнаружении они сразу же плотно затыкаются паклей или деревянными рейками.
Арматурный каркас
Создание арматурного каркаса производится прямо на месте. Рабочие стержни диаметром 10-14 мм соединяются в пространственную решетку при помощи хомутов — П-образных конструкций, поддерживающих рабочую арматуру на нужном месте. Армирование производится методом вязки мягкой стальной проволокой толщиной 1-1,2 мм. Техника вязки проста — вдвое сложенный кусок проволоки обхватывает в диагональном направлении место соединения, после чего специальным крючком петля закручивается на несколько оборотов, плотно скрепляя прутки между собой. Как произвести расчет количества арматуры, вы можете узнать здесь.
Заливка бетона
Заливку лучше всего производить с нескольких точек, чтобы получить равномерное качество бетона по всей длине ленты.
Рекомендуется использовать готовый материал марки М200, который доставляется прямо на площадку и подается сразу в опалубку.
Это позволяет залить всю ленту за один раз, иначе качественного фундамента не получить.
После заливки ленту накрывают полиэтиленовой пленкой. Необходим регулярный полив водой из шланга — первые 3 дня это делают каждые 4 часа, затем 7 дней поливают три раза в сутки.
Через десять дней разбирают опалубку, но приступать к дальнейшим работам можно только через 28 дней после заливки.
Наши услуги
Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:
Плавающий фундамент
Фундамент – это основа любого здания. Он несет нагрузку всего сооружения. Плавающий фундамент способен удерживать здание на неспокойном грунте, например, в…
Подробнее
Фундамент под блочный дом
Качественный фундамент – это основа надежности и долговечности любого здания, будь это многотонная монолитная конструкция с толстыми стенами из…
Подробнее
Проект фундаментов коттеджа
…
Подробнее
Ленточный фундамент на сваях
Ленточный фундамент на сваях используется уже довольно длительное время. Особенно незаменимо его применение на слабых и водянистых грунтах.
Зачем вообще нужно утеплять бетонную основу
Ленточный бетонный фундамент заслужено считается едва ли не самым надежным и простым видом основы для капитальных сооружений. Но если его вовремя не утеплить это может повлечь за собой целый ряд серьезных последствий.
- Наши предки не придавали особого значения утеплению основы, зимой низкая температура полов в доме на ленточном фундаменте считалась нормой. Бороться с этим пытались по-разному, одни мирились с холодом как со стихийным бедствием, другие застилали толстые ковры, немного позже начали использовать систему «теплый пол». Но оказывается проблему можно ликвидировать на корню, нужно лишь снаружи утеплить бетонное основание. И тогда полы в доме без всякого подогрева будут иметь комнатную температуру;
- Сырые стены подвала и цокольного уровня часто являются причиной грибка и плесени. Наружная гидроизоляция это, безусловно, хорошо, но влага проникает не столько из грунта, сколько в результате оседания конденсата, который в свою очередь возникает из-за разности температур. Грамотный монтаж теплой «рубашки» снаружи бетонного основания дома переносит ту самую точку росы из бетонного монолита в утеплитель. В результате вы получаете сухой подвал и возможность обустройства в цокольном этаже любых вспомогательных помещений, вплоть до спортзала или бани;
Сырой подвал.
Еще одной серьезной проблемой на влажных грунтах всегда было морозное пучение. Не секрет, что замерзающая вода попросту выталкивает из грунта любые массивные предметы. Так вот, утепление ленточного мелкозаглубленного фундамента позволяет практически полностью нивелировать эту проблему. При этом сохраняются все несущие характеристики конструкции. Вместо того, чтобы «вгрызаться» в грунт ниже точки его промерзания, как того требует инструкция, можно залить легкую ленту и качественно ее утеплить
Согласитесь, для нашей великой державы, на большей части территории которой глубина промерзания стартует от полутора метров, это очень важно;
Уровень промерзания.
- Кроме того, морозное пучение при большой концентрации влаги может серьезно повредить даже мощные монолиты, со всеми вытекающими отсюда последствиями. Качественная теплоизоляция фундамента и отмостки вокруг здания, в данном случае защитит вашу основу от деформации, а стены дома от трещин;
- Но даже если грунт сухой, а бетонная лента залита с серьезным запасом прочности, во время зимних холодов отсутствие наружного утепления будет забирать до 20 – 30% тепла. Так и получается, что хозяин обустраивает стены, утепляет кровлю, а затраты на отопление как были высокими, так и остались. И виной тому не утепленный фундамент.
Температурная схема утепления дома.
Дабы вам было легче сориентироваться, в таблице ниже приведены условия заложения ленточного фундамента для частных домов с малой этажностью (1 – 2 этажа).
Как правильно армировать — пошаговая инструкция
Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.
Этапы вязки «скелета» фундамента:
- 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
- 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
- 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
- 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.
Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.
Как правильно гнуть арматуру?
Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.
- Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
- Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.
Раскрой
Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.
Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.
Расположение
Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.
Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.
Как правильно уложить продольную арматуру?
должна обеспечивать равномерность распределение деформационных сил
То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.
Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.
Укладка поперечной
Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.
Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.
Процесс вязки
В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.
В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.
Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.
Углы основания
Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.
При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.
При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.
Подготовительные работы
При проектировании конструкции фундамента следует учесть, что ширина основания должна быть минимум на 15 см больше, чем стены дома.
Для строительства фундамента следует подготовить:
- штыковую и совковую лопату (несколько штук);
- уровень;
- шнур для разметки;
- ребристую арматуру (сечением от 10 до 14 мм);
- вязальную проволоку;;
- цемент, щебень и речной песок;
- пиломатериалы для опалубки;
- молоток, топор, гвозди и ножовку (для опалубки);
- оборудование: бетономешалку.
Перед тем как сделать ленточный фундамент своими руками, необходимо самостоятельно составить план работы для исключения простоев. Все необходимое для проведения работ нужно завести сразу на стройплощадку и организовать складирование в непосредственной близости к месту строительства.
Разметка участка
Используя колья и шнур, зафиксировать расположение всех конструктивных элементов фундамента. Если выбранный участок изначально имеет неровный рельеф, требуется использование набора реек и строительного уровня. Все углы фундамента тщательно выверяют, делая их идеально прямыми. Контролируют отметки низовья при помощи теодолита по всем углам и в точках пересечения ленты.
Подготовка траншеи
Траншею под фундамент можно подготовить вручную или использовать услуги экскаватора. Полученное основание необходимо вручную тщательно выровнять, убрать неровности и обрушения.
Устройство подушки
В готовую траншею необходимо уложить подушку из песка и гравия. Каждый слой должен быть примерно в 120-150 мм в высоту. После укладки каждый слой нужно утрамбовать, постоянно проливая водой.
Для изоляции на готовую подушку укладывают прочную полиэтиленовую пленку. В качестве альтернативы можно по подушке сделать проливку бетонного раствора и выдержать 7 дней для схватывания состава (проводится проливка более жидким составом бетона).
Установка опалубки
Сооружают опалубку из струганных досок (можно по одной стороне) толщиной около 40-50 мм или щитовой опалубки, которую необходимо очистить и тщательно смочить водой перед заливкой бетона. Кроме этих материалов, для опалубки можно использовать шифер, влагостойкую фанеру, листы ОСБ и другой листовой материал.
Возведение опалубки постоянно контролируют на вертикальность. По высоте каркас должен возвышаться на 30 см над поверхностью земли для обустройства небольшого цоколя. В опалубке укладывают асбестобетонные трубы под завод в дом канализации и водопровода.
Установка арматуры
Армированный каркас обустраивают на этапе сооружения опалубки. Арматуру монтируют и собирают в каркас сразу по всему периметру конструкции
Важно, чтобы у используемых прутиков металла диаметр был одинаков. Каркас вяжут в соответствии с проектной документацией и выбранной технологией строительства ленточного фундамента
Если проекта нет, то в стандарте каркас составляют вертикально в два ряда по ширине фундамента из арматуры, скрепляя горизонтально вязальной проволокой. Количество арматуры будет зависеть от глубины фундамента и может проводиться с шагом по 10, 15 или 25 см.
Каркас закладывают по всей высоте конструкции, жестко связывая его и сверху и снизу. Вместо связки можно воспользоваться сваркой, которую удобней делать не в траншее, а отдельными фрагментами на участке. Потом все соединяют уже на месте. Однако сварную конструкцию необходимо будет дополнительно прогрунтовать или покрасить масляной краской для антикоррозийности.
Заливка бетоном
В опалубку бетон заливают постепенно. Обычно каждый слой делают толщиной по 15-20 см и трамбуют специальной деревянной трамбовкой для исключения пустот в фундаменте. Нужно обязательно простукивать стенки в опалубке (желательно вибратором для бетона или деревянным молотком).
Бетонную смесь можно заказывать готовую с завода ЖБИ или приготовить на месте с помощью мощной бетономешалки. Обычно на одну часть цемента берется три части сеянного чистого песка и пять частей щебня. Состав может варьироваться в зависимости от времени года и сложности строения.
Нужно следить за тем, чтобы каждый слой был одинаковой консистенции и состава. При работе в зимнее время нужно использовать подогреватель бетона, обкладывать постоянно конструкцию минеральной ватой и пользоваться специальными морозостойкими присадками. К расслоению бетона может привести литье раствора с высоты более 1,5 метра. Поэтому лить бетон лучше всего с помощью желобов.
После его заливки в нескольких местах протыкают щупом для удаления воздуха. Для равномерного набора прочности, особенно в летний период, готовый фундамент рекомендуется закрыть пленкой.
