Секреты и рекомендации
Теперь ваш мангал готов и осталось только испробовать его в деле. Кстати, вместо обычной прямоугольной металлической жаровни можно так же использовать жаровню из бочки или же из трубы, или газового баллона. Тогда ваш мангал станет ещё более неординарным и неповторимым.
На ножки швейной машинки просто нужно будет установить готовую жаровню. Изготовление такого мангала нельзя ограничивать какими-то рамками, разве что рамками вашего воображения.
Вы можете дополнительно оснастить жаровню трубой или сделать её закрывающейся и с поддувалом, чтоб получилась своеобразная коптильня. На стыке ножек и жаровни можно устанавливать различные столики для удобства.
В общем, как видите, ограничить себя можете только вы сами. Выдумывайте и пробуйте воплотить свои идеи в жизнь, чтоб ещё больше удивить свою семью, друзей.
Источник статьи: http://omangale.ru/mangaly/zinger-mangal.html
Чем покрасить
Возможно, вам захочется окрасить мангал из баллона. Это вовсе не обязательно, но вполне приемлемо с эстетической точки зрения. Выбирайте термостойкие краски, которые не будут разлагаться под воздействием температур, придавая готовящейся пище нездоровый аромат и вкус.
Сейчас в продаже есть много отечественных и импортных красок, рассчитанных на работу при 600–800 оС. Они наносятся на слой специальной грунтовки (желательно подобрать её в магазине сразу вместе с краской). Эти краски, как правило, экологически чистые, поэтому подойдут для окраски мангала как снаружи, так и изнутри. По цвету такие они чаще всего чёрные или красные, бывают также серебристые.
Как я работаю

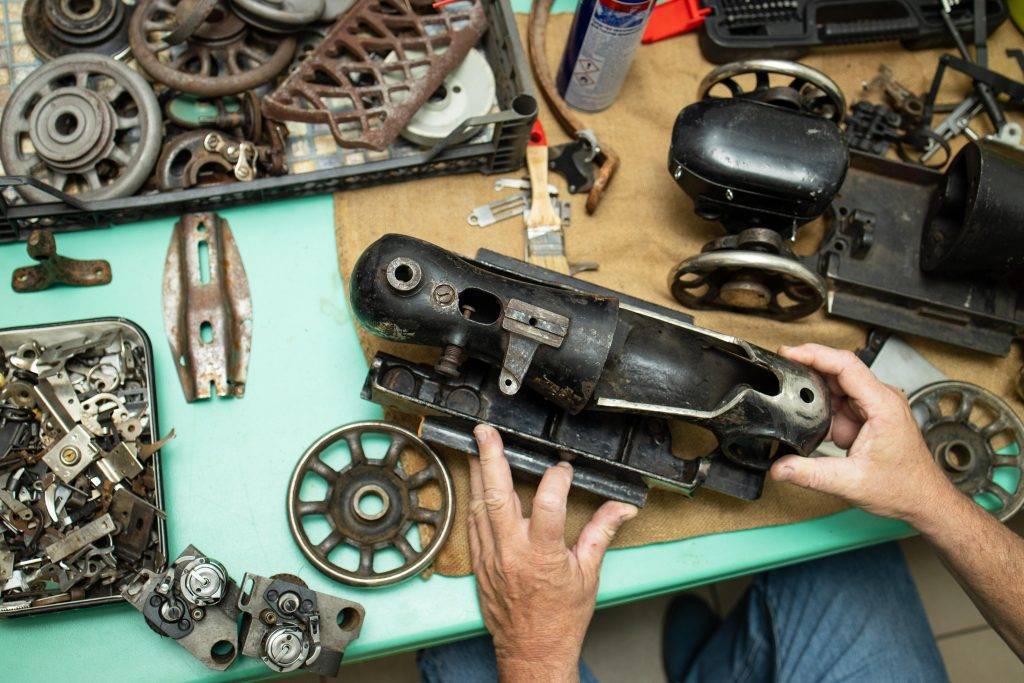

Мастерской с каким либо специальным оборудованием у меня нет, все работы изготавливаю с помощью обыкновенного инструмента. По вечерам работаю в гараже, а когда на улице тепло и светло, творю под уличным навесом, так сказать в «промзоне».

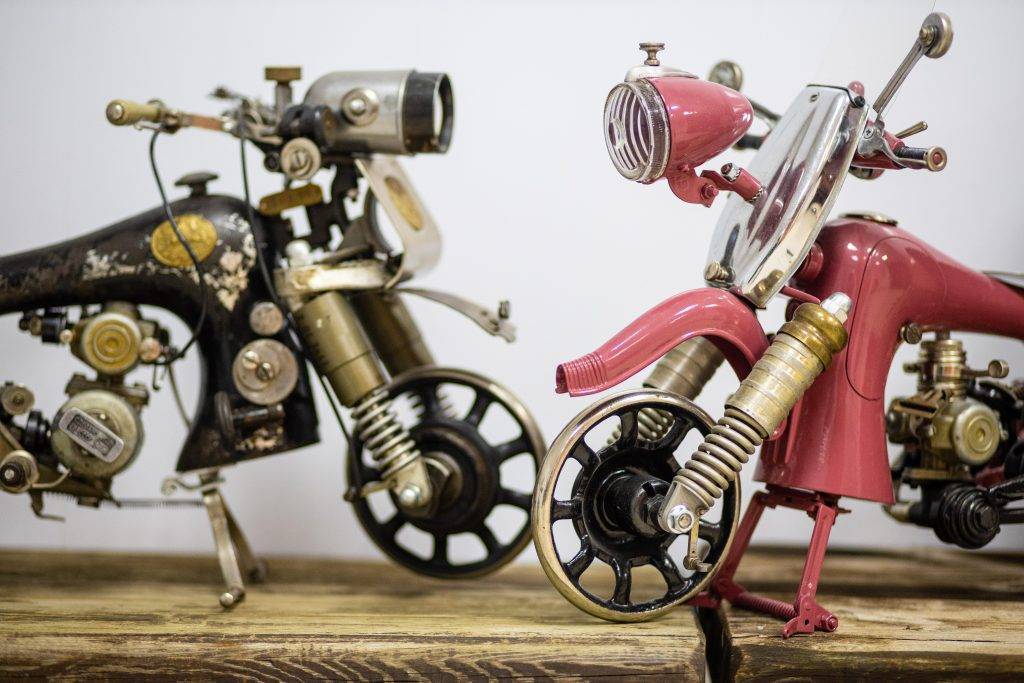

Как оказалось, в швейных машинах, особенно зингеровских, масса интересных для творчества элементов и деталей — и чугунный корпус, и потроха, и даже деревянный футляр
Никогда не делал каких-либо чертежей или набросков. Я импровизирую: пришла идея – под нее и подбираю готовые детали, потом собираю их вместе на резьбовых соединениях, как «Лего».
У швейных машинок, старых или новых, большое количество элементов и деталей самой разнообразной формы – маховые колеса, моталки, катушки, шпульки, челночные устройства, лапки, рукоятки, фиксаторы, игольные пластинки, кривошипы, ресиверы, валы и втулки. Все и не перечислишь. Поэтому нужно просто воображение, как из всего этого разнообразия собрать поделку.
Механизмы высокотехнологичны, уже в середине XIX века использовались самые передовые разработки, поэтому до сих пор они вызывают восхищение своим высоким качеством
На изготовление одной модели как правило уходит не менее трех месяцев, в некоторых случаях проработка самой идеи и сбор нужных комплектующих деталей может занять до года. Своим хобби я занимаюсь в основном по выходным и во время отпусков.
Основные достоинства и недостатки
Самодельный мангал имеет следующие преимущества:
- долговечен за счет большой толщины металла;
- толстый металл позволяет мангалу обеспечить более равномерный нагрев приготавливаемых блюд;
- жесткая конструкция диска снижает требования к навыкам сварщика. В большинстве случаев для изготовления мангала сварочные работы могут не потребоваться вообще;
- разнообразие вариантов исполнения.
- Немаловажна и крайне низкая стоимость за счет использования бросовых материалов изготовления.
Вместе с тем, присутствуют и некоторые недостатки:
- такой мангал будет сложно прогреть, если расположить его на холодной и влажной земле;
- отсутствие ножек не позволяет устанавливать устройство на деревянном полу.
Определенные трудности могут возникнуть и при транспортировке неразборного и не имеющего возможности складываться устройства.
Уличный очаг из барабана от стиралки и бетона
Привет всем, если у вас есть барабан от стиральной машины автомат, не спешите его выбрасывать, из него можно сделать отличный уличный очаг. Такой барабан изготовлен из нержавеющей стали, благодаря чему он хорошо выдерживает высокую температуру, а также частые разогревы и охлаждения. К тому же в барабане имеется много отверстий, благодаря которым в печь отлично проходит воздух. Автор сделал себе очаг в бетонном корпусе, это повышает безопасность конструкции, уменьшает количество мусора, да и смотрится все довольно интересно. Собирается самоделка довольно просто, если вас заинтересовал проект, предлагаю изучить его более детально!
Материалы и инструменты, которые использовались автором:
Список материалов:
— барабан от стиральной машины; — жаростойкий бетон; — стекловолокно; — железная решетка (для армирования); — ДВП; — доски; — саморезы; — силиконовый герметик; — жаростойкая краска; — решетка для гриля (по желанию).Список инструментов: — миксер для размешивания бетона; — болгарка; — шуруповерт; — фрезер. Процесс изготовления самоделки:
Шаг первый. Подготовка барабана
Первым делом нужно подготовить барабан, нам нужно извлечь из него пластиковые лопасти и другие детали, которые в нем могут быть. Конструкция барабанов у всех машин разная, да и размеры барабанов бывают разные. Что касается оси, то ее можно срезать болгаркой.
Шаг второй. Опалубка
В качестве боковых стенок мы будем использовать ДВП, тут важно обеспечить хорошую стыковку материалов для герметичности и прочности. Для решения проблемы автор вооружается ручным фрезером и делает в основе канавки, в которые зайдет ДВП
Финальным штрихом будет обеспечение герметичности соединений. Для таких целей используем силиконовый герметик. Вот и все, теперь опалубка готова!
Шаг третий. Заливка раствора
Можно заливать раствор опалубку, если вы не уверены в прочности опалубки, раствор лучше заливать частями, дожидаясь его схватывания. В раствор обязательно нужно добавлять стеклоткань или другие связующие элементы, в итоге конструкция не будет трескаться, а если и даст трещину, она не разойдется. Раствор должен быть из жаростойкого бетона, в крайнем случае, можно использовать печную глину.
Для дополнительного укрепления конструкции автор армировал ее железной сеткой. Благодаря сетке бетонный обод не распадется на куски, даже если его разбить. Вот и все, теперь оставляем все это дело сохнуть.
Тем временем можно покрасить барабан в черный цвет, краска понадобится жаростойкая. Чтобы краска легла надежно, поверхность рекомендуется отшлифовать болгаркой с лепестковой насадкой.
Шаг четвертый. Установка
Вот и все, теперь только осталось установить барабан и печь можно испытывать. Очаг получился отличным, огонь горит прекрасно. Автор также попробовал установить на очаг решетку и подарить кукурузу.
На этом наш обзор проекта окончен, надеюсь, вам самоделка понравилась. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте и вы делиться с нами своими идеями и самоделками!
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

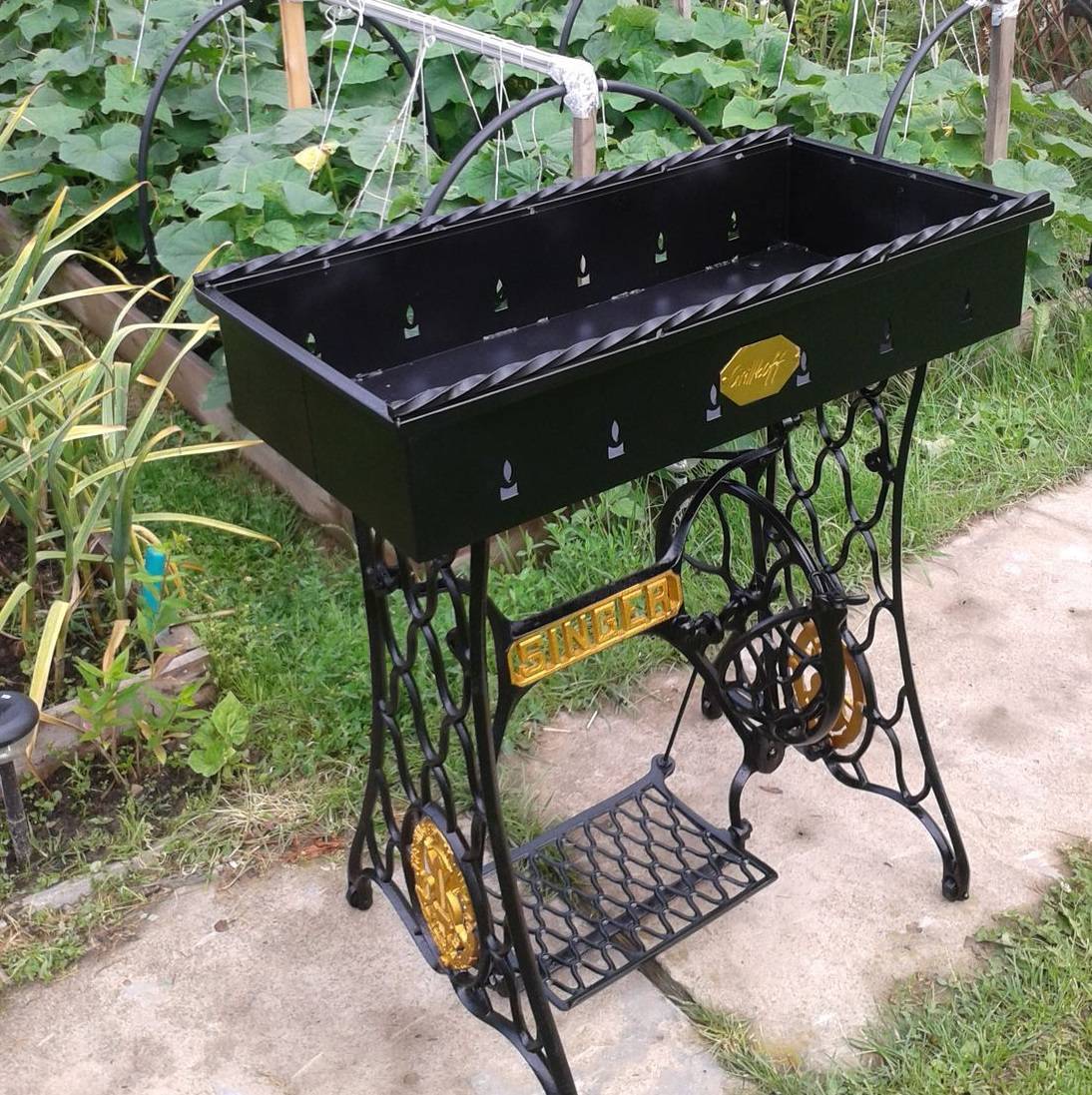

Конструкция, чертежи и размеры мангала из швейной машинки
Конструкция будущего мангала на станине от швейной машинки Зингер представляет собой металлическую жаровню с 4 ножками. Такая опора наиболее предпочтительна, так как она устойчива и безопасна. Форма жаровни может быть выбрана в зависимости от пожеланий и возможностей мастера, однако чаще используется классический прямоугольный короб.
Перед тем как приступить к изготовлению мангала, необходимо ознакомиться с чертежами. Особо внимательно нужно подходить к конструкции из листового металла.
Размер прямоугольного короба может зависеть от желаемой вместительности. Однако в классическом варианте он определяется стандартными параметрами станины.
Сборка
- Отделяем верхнюю панель от ножек столика для швейной машинки. Обычно она крепится на четырех болтах, для отсоединения достаточно просто открутить их.
- После этого начинаем первичную обработку. Нанесите на станины чистящее средство. Тщательно пропитайте места сгибов и уголки, в них чаще всего скапливается пыль и машинное масло. Основная задача этой процедуры – обезжирить поверхность и избавиться от стойких загрязнений. Тщательно пройдемся щеткой с металлической щетиной и при необходимости нанесем еще один слой растворителя.
- Закончив с предварительной очисткой займемся старой краской. От нее необходимо избавиться при помощи болгарки со специальной насадкой. Пройдемся по всем завиткам и уголкам ножек, в идеале старой краски не должно остаться совсем.
- Обезжирим очищенный металл и нанесем новый слой краски. Равномерно распределите слой по всей поверхности, удобнее всего для этого использовать аэрозольный баллон. В некоторых случаях может потребоваться повторное нанесение, проследим, чтобы краска хорошо лежала и перейдем к столешнице.
Покрашенная станина швейной машинки После изготовления покрываем столешницу декоративной пропиткой. Обычно для этого используют широкую кисть. Пропитка защищает древесину от гниения и внешних повреждений. Как следует пропитайте поверхность, нанеся от двух до четырех слоев.
Пропитка кистью столешницы из дерева Просушив древесинуриступаем к ее закреплению на станинах.
Закрепление столешницы со станиной
Кладем крышку на пол и ставим сверху чугунные ножки. Находим крепежные отверстия, они располагаются в уголках станин. При помощи шуруповерта и саморезов соединяем крышку со станинами. На этом основной процесс сборки завершен.
Готовый стол из старой машинки Зингер
Еще один вариант создания мангала
Схема устройства мангала из бочки.
Как альтернативу прямоугольной жаровне, можно использовать старую бочку для создания полукруглой жаровни. Она будет иметь эстетичный и оригинальный внешний вид, а еще высокий уровень функциональности. Данный способ создать мангал из машинки хорош тем, что варить придется гораздо меньше, ведь основной блок уже фактически готов. Для этого требуется установить бочку на раму машинки таким образом, чтобы сливные отверстия располагались одновременно снизу и сверху. Теперь можно, взяв в руки мел, начертить линию надреза бочки так, чтобы ее верхняя часть смогла стать крышкой, закрывающей мангал. Пройдитесь болгаркой по отмеченной полосе и зачистите края наждачной бумагой.
Следующий этап — это соединение основной части жаровни с ее крышкой. Сделать это можно, прикрепив дверные петли к бывшей бочке, теперь ваш мангал из машинки будет открываться и закрываться без проблем. В вытяжное отверстие можно вставить любую трубу, на этом работа фактически окончена. Внутрь самой жаровни можно установить специальные решетки, на которых можно готовить овощи-гриль
Еще один нюанс, на который необходимо обратить внимание, — это наличие специальной ручки, с помощью которой мангал можно легко перемещать по двору
https://vashaterrasa.ru/youtu.be/oiRWj5CmnMM
Рядом с жаровней можно сделать небольшой гранитный столик, который будет продолжением конструкции, либо выдвижной столик из любого жаропрочного материала. Он станет отличным вспомогательным элементом, который будет сопровождать оригинальный мангал. На таком столике можно без труда хранить все, что понадобится для жарки шашлыков, в том числе шампуры и посуду. Столик дополнит мангал своей практичностью и оригинальной конструкцией.
Оригинальные самоделки из швейной машинки
- 1. Что можно сделать из старой швейной машинки?
- 2. Лобзик из швейной машинки своими руками
У многих в доме по сей день без дела стоят старые швейные машинки, оставшиеся от бабушек. Выкинуть такой антиквариат, конечно же, жалко, а приспособить некуда. Сегодня, когда прогресс шагнул далеко вперёд, старые «Зингеры» пылятся без дела, куда уж им до современных швейных машин.
Однако не стоит отчаиваться, ведь даже из старой машинки для шитья, можно сделать оригинальные самоделки и поделки для дома, которые прослужат ещё не один десяток лет. На просторах интернета можно найти немало идей по использованию швейных машинок с рабочим верхним механизмом, и, даже без него.
Способы изготовления жаровни
Длина жаровни выбирается по желанию, а высота стенок должна быть оптимальной — 15-20 см. На уже вырезанную форму для мангала можно приварить крепеж для шампуров и сетки или соорудить конструкцию для подвешивания чайника или котелка.
Наружные поверхности зачастую декорируют простыми коваными фигурами. Их можно сделать из сварочной проволоки толщиной до 1 см.
Размеры станины позволяют сделать мангал любой формы. Например, вырезав дно бочки и приварив боковые стороны, можно сделать мангал в виде круга. Из тонкой проволоки сделать сетку и закрепить ее на боковых стенках жаровни. С помощью этой сетки можно готовить мясо гриль и т. д.
Также для жаровни можно использовать старую бочку, закрепив ее горизонтально на станине.
Бочку необходимо обработать следующим образом:
- Вырезать около одной трети окружности цилиндрической поверхности.
- На передней поверхности приварить ручку для удобства открывания (закрытая крышка позволит бочке выполнять функцию духовки).
- Для продува прорезаются отверстия в боковой части бочки.
- Чтобы размещать шампуры, внутри с двух сторон привариваются небольшие крепления.
- Для неподвижности конструкции необходимо закрепить ее снизу.
- Внешний декор делается в соответствии с желанием и предпочтениями хозяев. Но при раскрашивании следует использовать только жаростойкие краски.
Оригинальная идея для изготовления мангала
Инструменты необходимые для работы: рулетка, молоток, электросварочный аппарат, болгарка, дрель, непосредственно машинка Зингер.
Для того чтобы изготовить функциональный и оригинальный мангал, можно воспользоваться деталями известной швейной машинки Зингер, которая, наверняка, найдется у вашей бабушки на чердаке либо у друзей в подвале. В ход пойдет все, ведь ваша будущая жаровня должна иметь правильную прямоугольную форму, определенную высоту и винтажные элементы, придающие ей еще больше блеска. Наверное, идея сделать мангал из машинки может прийти в голову любому человеку, любящему стиль винтаж. Итак, для переделки бабушкиной машинки в мангал вам потребуется:
- непосредственно машинка Зингер или ее отдельные детали и элементы, которые можно использовать для создания новой конструкции;
- перчатки для проведения садовых работ;
- металлический лист толщиной не менее 2 мм (сталь);
- электросварочный аппарат;
- рулетка для проведения измерений;
- дрель, можно использовать ручную либо электрическую;
- болгарка;
- отрезная машинка для обрезки стали;
- старая бочка;
- наждачная бумага;
- дверные петли (можно бывшие в употреблении);
- мел для разметки.
Схема устройства мангала.
Когда все инструменты и материалы собраны в одном месте, можно самостоятельно смастерить жаровню. Делать это нужно, проведя разметку стального листа, который станет основой будущего мангала. Возьмите мел и отметьте на листе продольные линии, отступив от края примерно на 57 см. Дальше отступите от верхнего края мангала 20 см и проведите горизонтальную линию, еще через 28 см проведите линию дна жаропрочной конструкции. После этого обязательно разметьте еще 2 прямоугольника размером 20*28 см, которые станут боковинами мангала.
Следующий шаг: при помощи отрезной машинки разрезать лист металла по линиям, которые были отмечены предварительно, а также завернуть лист стали таким образом, чтобы получился короб мангала. Теперь с помощью электросварочного аппарата следует соединить конструкцию воедино. При сварке используйте электроды диаметром 2 мм. Когда мангал будет готов, его можно установить на ножки швейной машинки Зингер и приварить в нескольких местах.
Предварительные работы по сварке окончены, можно приступать к «обвариванию» всех сторон жаровни для увеличения прочности и надежности, которые должен иметь мангал. Следует отметить, что именно ножки, которые имеет швейная машинка, очень хорошо подходят в качестве основания для жаровни во дворе. Учитывая рост среднестатистического человека, именно такая высота ножек будет оптимальной для приготовления еды на углях.
Как изготовить жаровню?
Для начала необходимо сделать все замеры станины, так как жаровня будет крепиться именно на неё. Рекомендуется делать размер короба больше, чем сама станина. Это облегчит процесс ее закрепления. Благодаря сварке и креплению снизу стальных уголков мангал не будет двигаться при эксплуатации.
Если у вас нет навыков или инструментов для сварки всех элементов, то можно воспользоваться болтами.
Бортики для жаровни нужно подобрать оптимальных размеров. Если сделать их слишком низкими, еда будет подгорать из-за близости с углями. Лучше всего делать их высотой около 15-20 сантиметров.
Для продува в боковых стенках советуют просверлить небольшие отверстия. После подготовки всех деталей жаровни, их необходимо скрепить сваркой.
Готовый мангал при желании украшается различными декоративными элементами или делаются подставки для удобства приготовления пищи.
Принцип работы лобзикового станка
Прежде чем приступать к изучению руководства по сборке собственного стационарного аппарата для проведения распила, следует вникнуть в его устройство и немного, в историю происхождения.

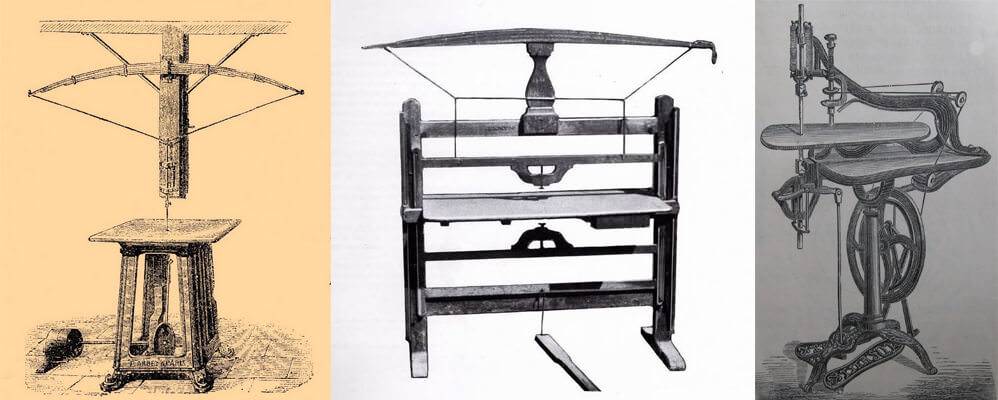

Первый электрический лобзиковый станок появился на свет в 1946 году, когда инженеру Альберту Кауфманну пришла мысль, заменить иглу швейной машинки на тонкую пилку
Для своего времени, изобретение было весьма оригинальным и получило заслуженное внимание общественности. Производством и продажей лобзиковых станков, занималась фирма «Scintilla AG», пока в 1954 году не была куплена компанией «Bosh»
На сегодняшний день, срок действия патентов на изобретение давно истек и изготовлением лобзиков стали заниматься самые разнообразные компании.

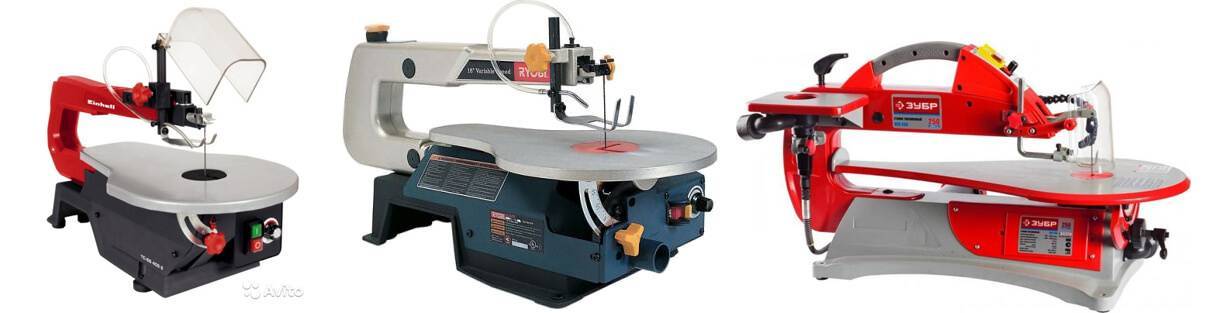

Современные стационарные лобзики представляют собой функциональные аппараты, собранные из точных и надежных деталей. С первого взгляда, представленные в продаже модели, могут показаться невероятно сложными в изготовлении, но в их основе лежит все тот же старый принцип работы, пусть и с более оптимизированным механизмом. Собирая лобзик из швейной машинки, мы по сути возвращаемся к истокам данного изобретения, частично дополняя его современными технологиями.
Сама конструкция, натягивающая и приводящая в движение пильное полотно, достаточно проста и состоит из специальной рамки и кривошипно-шатунного механизма. Подвижная рамка состоит из верхнего и нижнего рычагов равной длинны, закрепляемых к стойке. С передней стороны рамки устанавливается пилка, а с противоположной пружина, выполняющая натяжение. Двигаться пилку вверх-вниз, заставляет кривошипно-шатунный механизм, соединенный с моторчиком. Более наглядное и детальное воплощение вышеописанного процесса, можно рассмотреть на следующем чертеже.
Способы изготовления жаровни
Длина жаровни подбирается если хотите, а высота стенок должна быть подходящей — 15-20 см. На уже вырезанную форму для мангала можно прикрепить крепеж для шампуров и сетки или соорудить конструкцию для подвешивания чайника или котелка.
Внешние поверхности очень часто украшают обычными коваными фигурами. Их можно создать из проволоки для сварки толщиной до 1 см.
Размеры станины разрешают сделать мангал разнообразной формы. К примеру, вырезав днище бочки и приварив стороны по бокам, можно создать мангал в виде круга. Из тонкой проволки сделать сетку и зафиксировать ее на боковых стенках жаровни. При помощи этой сетки можно готовить мясо гриль и т. д.
Также для жаровни можно применять старую бочку, закрепив ее в горизонтальном положении на станине.
Бочку стоит обработать так:
- Вырезать около одной трети окружности цилиндрической поверхности.
- На передней поверхности прикрепить ручку для комфорта открытия (закрытая крышка даст возможность бочке исполнять роль духовки).
- Для продува вырезаются отверстия в боковой части бочки.
- Чтобы разместить шампуры, в середине с обеих сторон привариваются маленькие крепления.
- Для неподвижности конструкции следует укрепить ее снизу.
- Внешний декор выполняется в согласии с желанием и вкусами владельцев. Однако при раскрашивании следует применять исключительно огнеупорные краски.
Мангал из дисков автомобиля
Перед вами уже готовая металлическая конструкция, которую нужно установить на подставку из металла – и мангал готов. Чем не отличная идея! Возможны и другие варианты. Например, установить по краям автомобильного диска стальные трубы и при помощи цепей присоединить к ним съемные решетки для приготовления барбекю. Помните о том, что перед началом использования автомобильный диск нуждается в подготовке: очистке от грязи и ржавчины и обеззараживании. Если диск совсем старый, то снаружи его придется еще и покрасить термостойкой краской.
Мангал, барбекю и гриль – это не только виды жаровни, но и способ приготовления пищи. Суть мангала состоит в том, что еду (чаще всего – мясо и овощи) нарезают кусочками и запекают на шампурах. В случае с барбекю вместо шампуров используют две решетки, между которыми кладут мясо, колбаски, рыбу, кусочки курицы или даже овощи. Гриль подразумевает запекание еды на вертеле (обычно это птица, которую нанизывают целиком).
Стол своими руками из старой швейной машины Singer
Здесь принцип будет тот же. Такие машинки встречаются чаще. Краску, безусловно, можно использовать любых цветов, каких только захотите. Классический чёрный впишется практически в любой интерьер. Шикарно будет смотреться золотой на его фоне. Им будут выделены надпись «Singer» и круги с эмблемой фирмы по бокам.
Вот такая подставка от машинки.
Удаляем верхнюю деревянную панель.
При необходимости основание чистим с помощью шуманита.
Распыляем его на поверхность станины, оставляем на пять минут, после чего протираем губкой отъевшуюся грязь (работайте только в резиновых перчатках, так как средство разъедает кожу рук).
Обрабатываем металлической щёткой.
Можно прибегнуть к помощи болгарки с такой насадкой.
Как уже говорилось, надпись «Singer» и гербы будут окрашены золотой краской.
Вся остальная поверхность — чёрной матовой.
Деревянная столешница — коричневой пропиткой.
Кисточкой красим упомянутые места с двух сторон золотой краской и после высыхания хорошо закрываем фольгой, плёнкой или скотчем также с двух сторон. Хотя, эмблемы можно покрасить и закрыть только с внешних сторон.
Затем один раз распыляем чёрную краску из баллончика. Работа, естественно, ведётся на улице.
Покрываем пропиткой столешницу. Ждём полного высыхания.
На подготовленную деревянную столешницу ставим основание ножками вверх, предварительно разметив на ней места крепления.
Вот такая реконструкция старой швейной машины. Получился отличный стол.
Способы изготовления жаровни
Если есть возможность использования листового металла для создания жаровни, то его следует нарезать по меркам, снятым со станины. Ширину короба лучше сделать чуть больше чугунной детали. Это даст возможность приварить снизу уголки, которые не позволят жаровне сдвинуться при эксплуатации. Сварное соединение стали и чугуна в домашних условиях произвести слишком сложно, поэтому укрепить короб на станине удастся либо болтами, либо с помощью рамки из уголка, которая будет надета поверх основания.
Длина жаровни может быть выбрана произвольно. Высота стенок очага должна быть не очень большой, чтобы не пришлось закладывать в нее слишком много угля. Оптимальной высотой считается 15-20 см. При меньшей высоте есть вероятность, что шашлык будет подгорать из-за слишком сильного жара.
Далее требуется разметить на металле детали для дна (1 шт.) и боковых стенок (по 2 шт. длинных и коротких). Раскроить заготовку. В боковых стенках на расстоянии 2-3 см от низа нужно сделать ряд отверстий для поддува. Детали жаровни прихватить друг к другу сваркой и только после этого скрепить все швы полностью. Снизу короба приварить рамку из уголка или сделать несколько отверстий в днище для крепежа на болты к станине.
Готовый очаг можно дополнить разнообразными полочками, приварить короткий обрезок трубы небольшого диаметра для закрепления штыря с крюком (для подвешивания котелка, чайника и пр.). Наружные поверхности можно декорировать готовыми коваными деталями. Если имеется немного сварочной проволоки толщиной 0,8-1 см, то можно изготовить декор своими руками, изгибая отрезки в соответствии с рисунком литья на станине.
Для выполнения витых элементов нужно проковать проволоку в квадрат (сделать ее сечение квадратным), охладить и скрутить, зажимая один конец в тисках. Чтобы проволока при скручивании не изгибалась, ее нужно пропустить в трубу близкого диаметра. Концы декоративного элемента обычно расплющивают. Декор прикрепить сваркой к жаровне.
Небольшие размеры станины от старой швейной машинки позволяют использовать в качестве очага предметы круглой формы с днищем достаточного диаметра (не менее 50 см) Это может быть часть металлической бочки от ГСМ. Для изготовления круглого барбекю нужно срезать дно бочки с частью боковых стенок. Просверлить отверстия для поддува в боковинах очага. На небольшом расстоянии от верхней кромки сделать отверстия и вкрутить в них болты с гайками для опоры решетки. Круглую решетку сварить самостоятельно из тонкого прутка (до 1 см в диаметре) и уложить на торчащие концы болтов внутри корпуса очага. В жаровне такой конструкции можно приготовить мясо, раскладывая его на решетке. На нее же можно при желании поставить казан с плоским дном или кастрюлю для приготовления других блюд.
В качестве жаровни при изготовлении мангала из швейной машинки «Зингер» можно использовать и газовый баллон или бочку, расположив их горизонтально. Баллон или бочку нужно соответствующим образом доработать:
- Вырезать примерно ⅓ окружности цилиндрической поверхности.
- На заднюю сторону (дальнюю от шашлычника) приварить металлические петли, соединив вырезанную часть и корпус жаровни. На передней внешней поверхности потребуется установить ручку для удобного подъема тяжелой крышки. Жаровня с крышкой позволяет не только готовить шашлык, но и запекать продукты, как в духовке.
- Для поддува сверлят или прорезают болгаркой отверстия в боковинах нижней части мангала.
- Внутри корпуса нужно приварить уголок для опоры шампуров или решетки. Его нужно расположить немного ниже края, чтобы не создавать помеху при закрывании крышки.
- Снизу можно установить рамку из уголка или профтрубы, чтобы цилиндрический корпус оставался неподвижным при эксплуатации.
Окрасить изделие или выполнить внешний декор по своему вкусу. Педаль привода в нижней части станины обычно оказывается в нерабочем состоянии. Ее можно попытаться выровнять и использовать в качестве полочки для дров, чтобы поленья при необходимости были под рукой.
Удобная и красивая станина от старинной швейной машины может прослужить еще не один десяток лет. Для защиты от коррозии ее нужно покрыть специальной жаропрочной краской. Приспособив в качестве очага подходящий по размеру предмет, можно самостоятельно сделать мангал или барбекю на литых чугунных ножках, который украсит участок любого стиля.
Схема и чертежи электролобзика
Электромотор закрепил на нижней платформе тумбы, которую изготовил из достаточно прочной бакелитизованной фанеры толщиной 20 мм, так как в самой тумбе этой платформы-пола не было В платформе предварительно по отверстиям в лапках электродвигателя вырезал продолговатые пазы —для перемещения мотора с целью натяжения приводного ремня Наиболее сложным в изготовлении, требующим некоторого опыта работы с металлом, является пилящий узел Но и прецизионного (особо точного) исполнения он не требует, поэтому его детали, вплоть до пилки, тоже можно сделать самому.
Пилящий узел показан на рисунке. На игловодитель надевается оправка с прорезью, изготовленная из шестигранника, которая фиксируется стопорными винтами В прорезь оправки вставляется пилка, на плечики которой предварительно надевается шайба с щелевидным отверстием и пазом Шайба своим пазом опирается на плечики пилки Затем надевается накидная гайка и аккуратно затягивается Чтобы при работе пилка не ломалась, предусмотрен узел упорного ролика Для этого в крышке пропиливается отверстие размерами 65×13 мм. Над этим отверстием к крышке симметрично крепится винтами с потайной головкой пластина Под ней устанавливается роликодержатель Фиксация его осуществляется винтами с потайной головкой и пластиной с двумя резьбовыми отверстиями Ролик, изготовленный из стали, устанавливается в щель роликодержателя и фиксируется заклепкой-осью диаметром 3 мм. Пластина должна быть установлена заподлицо с поверхностью крышки, поэтому нужно выбрать углубление под пластину стамеской.
Пилка изготавливается из углеродистой стали, если нет покупной Зубья выпиливают маленьким напильником и надфилями такой же формы, как у продольных ножовок Зубья должны иметь развод, но так как они очень мелкие, использовать для этой цели специальный инструмент практически невозможно Поэтому полотно пилки нужно зажать в маленькие тиски, затем бородком и молоточком следует нанести через зуб легкие отгибающие удары Потом пилку переворачивают и таким же образом отгибают остальные зубья После заточки зубья надо закалить.
https://youtube.com/watch?v=WuJNMg7IPNg
На таком стационарном лобзике работать удобнее и производительнее, чем ручным электрическим, особенно с небольшими заготовками Да и качество, по-моему, гораздло выше.
