Шаг 1 подготовка фронта работ
Для работы нам понадобится 1000 штук кирпича М-150, 100 штук шамотного кирпича. Печная смесь, цемент и фурнитура для печи.
Визуально проверяем пригодность кирпича для кладки. Отбраковываем колотый, с трещинами и другого оттенка. На переднем плане шамотный кирпич, он пойдет на кладку топочной камеры.
Если кто-то спросит, зачем отбраковывать кирпич другого цвета, ответ такой – кирпич должен быть одной температуры закалки. При таком процессе одинаковые по цвету кирпичи имеют одинаковые физические свойства, а стоит в кладку попасть боле светлому собрату, как он тут же становится «самым слабым звеном». Мы обычно перебираем каждый кирпич вручную и откладываем отбракованный. Не расстраивайтесь, он обычно идет «в забутовку» внутренняя часть кладки, которая не несет функциональной нагрузки, а выполняет роль наполнителя.
Второе условие отличной работы – это хорошо подготовленный инструментарий. В нашей практике случалось, что из-за сломавшейся «болгарки» приходилось перекладывать несколько рядов кладки печи. А это перерасход материалов и увеличение себестоимости камина.
Весь инструмент раскладываем на стол или иное ровное место и перепроверяем его на надежность работы.
Инструмент для качественной работы печника.
Если работы ведутся в теплое время года обязательно сделайте для кирпича водяную баню – опустите его в воду. Так он напитается водой и если его уложить в раствор, то он не будет впитывать в себя воду, заставляя раствор пересыхать.
Водяная баня для кирпича.
Используйте всю тару, чтобы «искупать» как можно больше кирпича.
Но, не нужно думать, что кирпич нужно вымачивать сутками. Достаточно пяти – десяти минут, для того, чтобы он напитался влагой до нормы.
Даже если вы регулярно выполняете какие либо работы, каждый раз, когда вы приобретаете расходные материалы – такие как песчаную смесь, цемент, или другие – обязательно ознакомьтесь с его инструкцией.
От точности замешивания печной смеси зависит качество работ по кладке печи»
Что касается цемента, обязательно берите его только от проверенного производителя. В печных работах цемент необходим для заливки фундамента и кладки трубы на крыше.
После подготовительных работ необходимо подготовить фронт работ – место, где мы будем выкладывать камин для дачи. В нашем случае – это простенок дома сделанного их профилированного бруса. Поэтому пропиливаем необходимый проем и обязательно выносим на улицу элементы простенка.
Строительным карандашом по показанию строительного уровня отчерчиваем линии пропила и затем с помощью пилы проделываем проем в стене.
Внутри помещений лучше всего использовать электропилу. Современные цепные электропилы достаточно безопасны, их «не бьет» вверх как их предшественниц, они достаточно производительны и малошумные, при этом нет выхлопа отработанных газов и помещение можно не проветривать.
В первую очередь держите в порядке рабочее место.
Обязательно пропиливаем слеги пола и освобождаем место для заливки фундамента камина.
Пропиливаем лаги пола и делаем проем примерно на 5 см больше чем будет внешняя часть кладки камина.
Брус основания стены также необходимо убрать.
Вот после этого шага – фронт работ готов, можно приступать к следующему шагу.
Обустройство дымохода
После того, как «тело» камина будет готово, можно приступать к созданию дымохода. Его проход должен соответствовать расчетной величине. Сверху дымоход следует надежно защитить от попадания осадков. Для этих целей следует использовать широкий дымовой колпак, изготовленный из листового оцинкованного металлопроката.
Лучшего материала для дымохода, чем красный керамический кирпич, не найти. Вот что об этом думает один из участников нашего форума.
vinogradovskiyПользователь FORUMHOUSE
Преимущества у кирпичного дымохода немалые. Добиться образования конденсата в кирпичной трубе гораздо сложнее, нежели в сэндвиче – постараться надо. Возгорание сажи не страшно, нагрев внешней поверхности трубы на мансарде минимален или даже вовсе незаметен. Долговечность у правильно сложенной кирпичной трубы – многие десятилетия.
В качестве дымохода можно использовать оцинкованную трубу, изготовленную из жаропрочной стали. Такой дымоход делается многослойным (в результате получается своего рода «сэндвич), с трех сторон он закрывается гипсокартоном.
В те периоды, когда камин бездействует, любой дымоход становится причиной возникновения сквозняков. Для того чтобы избежать столь вредного явления, в шахту дымохода монтируются специальные задвижки (шиберы). Открываются они только тогда, когда топка «оживает», наполняя помещение приятным теплом.
Площадь сечения цилиндрического дымохода с площадью топливного портала должна иметь соотношение, равное 1:10.
Особое внимание следует уделить высоте наружной части дымохода:
- если промежуток от конька до дымохода составляет менее 1,5 м, то дымоход должен быть выше конька не менее чем на полметра;
- если расстояние от дымохода до конька более 1,5м, то верхний срез дымохода не должен быть ниже уровня конька.
Дымоход
Как говорилось выше, дымоход должен иметь определенный размер. Если при установке металлической топки он известен заранее, так как патрубок уже имеет нужный диаметр, то при возведении кирпичного, нужно рассчитать его сечение.
Это нужно для того, чтобы была хорошая тяга, но вместе с тем – не чрезмерная, чтобы тепло просто не вылетало в трубу. Размер канала дымохода зависит от размера очага и обычно составляет 20×20 или 25×25 сантиметров, при среднем размере топки 60×75 сантиметров.
Обязательная термоизоляция деревянных стен…
На патрубок топки надевается металлическая труба. Для пожаробезопасности ее необходимо отделить жаростойкой прослойкой от горючих деревянных стен. Этот процесс проводят перед тем, как закрыть дымоходную трубу декоративным экраном, который может быть сделан из жаростойкого гипсокартона, закрепленного на металлический профиль. Этот процесс можно изучить, посмотрев представленное ниже видео.
На данном фото — дымоотводная труба, отделенная от бревенчатой стены, и проходящая через потолочное перекрытие.
… и проходов через перекрытие.
Далее нужно рассмотреть проход трубы через толщину потолочного перекрытия.Вокруг нее лучше всего устроить короб, который будет отделять трубу от деревянных деталей на расстояние 15÷20 сантиметров, в который укладывается негорючий материал, например, минеральная вата или керамзит. Сверху короб с изоляцией закрывают металлическим проходом, который в готовом виде можно приобрести в специализированном магазине.
Оголовок дымохода, выведенный через кровлю, хорошо гидроизолируется — это можно сделать с помощью разных готовых проходов. Они производятся из гибкого материала, который легко принимает форму рельефа кровли или, как в данном случае, из нержавеющего металла. Такой проход больше подойдет для кровли с неглубоким рельефом.
Гидроизоляция кровельного прохода
Сверху на трубу обязательно надевается зонтик, оберегающий канал дымохода от попадания извне грязи и осадков.
Оформление проходов кирпичной трубы проходит таким же образом, как и металлической. Ее кладка проходит по отдельной порядовой схеме.
Проходы кирпичной трубы через перекрытия и кровлю сделать намного сложнее
Сделать эту работу довольно сложно, для ее выполнения лучше пригласить мастера-печника. Но нужно отметить, что на кирпичный камин также можно установить металлическую трубу, которую при желании до выхода ее на чердак можно закрыть кирпичной кладкой.
Имитация камина своими руками: как сделать небольшой камин
Еще до изготовления стоит определить месторасположение конструкции. Если планируется «разжигание» лампочками, устанавливать камин перед окном будет плохой идеей. Так как «огонь» будет плохо виден в дневное время. Для вечернего любования «огнем» подойдет любая локация.
Необходимо продумать, как украсить пространство возле камина. Для этого можно посмотреть различные видео на тему каминного дизайна. Можно постелить красивый ковер или расставить мини-мебель, чтобы интерьер выглядел более уютным и атмосферным.
Размер очага и его внешний вид должны гармонично выглядеть в интерьере. Также необходимо продумать, что положить внутрь. От этих факторов зависит правильное построение основания и итоговый результат.
За основу будущего камина берется металлический профиль. Каким будет основной материал, стоит продумать заранее.
Только продумав детали, можно приступить к постройке по аналогии с гипсокартонной моделью. Для обрамления наружной части камина подойдут обои с любым рисунком, самоклеящаяся бумага или краска.
Шаг 2 – заливаем фундамент
Периметр фундамента печи равен 1,5 на 1 метр. Заливаем его с помощью бетона выполненного для фундаментных работ по пропорции 1:3:1 (одна часть цемента, три части гравия, одна песка). Армируем кладочной сеткой и обязательно вкапываем сваи, выполненные из асбестовой трубы длинной 1 м.
Общее количество свай для такой печи должно быть не менее пяти. В каждую сваю укладываем арматурный пруток и затем все заливаем бетоном. Фундамент должен быть ниже уровня пола минимум на три ряда кладки.
В качестве смеси для кладки камина используем печную смесь, фасованную по 25 кг и которую можно приобрести в любом магазине стройматериалов.
Составляющие части камина
Схема камина и его принцип работы
Прежде чем приниматься за сборку камина, я покажу вам из каких основных частей он состоит.
Конечно, многие знают, что его основными составляющими являются топка и дымоход, но существуют также множество других элементов:
- Зольник.
- Сборник дыма.
- Система конвекции.
- Устройство нагрева.
- Задвижка для уборки золы.
- Колосниковая решетка.
- Футеровка (Внутренний защитный облицовочный слой).
- Отсекатель пламени.
- Дверцы для защиты.
Каждый из этих элементов обеспечивает комфортную и безопасную работу с камином, тогда как основной процесс подпадает на топку и дымоход, обеспечивающий стабильную циркуляцию воздуха внутри каминной системы. Не стоит забывать и про «портал» — именно эта часть камина подпадает под декор.
Размеры и форма камина
Прежде чем приступать к исполнению пошаговой инструкции изготовления камина из кирпича, нужно определиться и с его размерами, и с внешним видом
Это важно, особенно если он будет нужен для того, чтобы обогревать помещение.
Нельзя сказать, какие размеры будут идеальными, потому что зависеть они будут от личных предпочтений, размера помещения и его формы.
Есть несколько советов, на что лучше ориентироваться:
1.Нужно узнать, какого размера должна быть топка. Для расчета идеального размера нужно поделить площадь помещения на 100. Например, если ваше помещение составляет 40 квадратных метров, то объем топки может составить 0,4 метра;
Глубина топки должна быть меньше ширины. Обычно это разница составляет от 1,5 до 2,5 раз;
Высота топки должна быть больше ширины в полтора раза
Высота обычно составляет 15 рядов кирпича;
Также еще один нужный параметр, который важно определить, это то, каким будет дымовое отверстие. Его площадь должна соотноситься с площадью топки 1 к 10
Прямой участок трубы должен проходить от 3 до 5 метров, дымовая труба должна быть достаточно широкой. Именно эти показатели обеспечат нормальную и устойчивую тягу.
Если вы сомневаетесь в своих силах и умениях, то лучше воспользоваться готовыми чертежами, где будет все расписано точно и верно.
Материал для строительства камина своими руками
Наиболее распространенный материал для изготовления каминов своими руками – это кирпич, хотя существуют и металлические конструкции, о которых мы еще поговорим позже.
А для классического очага на основе кирпича нам потребуются такие материалы:
- красный кирпич;
- цемент;
- глина;
- щебень;
- песок;
- бутовый камень и многое другое.
Красный кирпич для строительства должен быть хорошего качества, не иметь никаких повреждений, быть однородным по своей структуре и правильной формой (прямые углы и ровная поверхность). При покупке следует проверять каждый из кирпичей: просто постучите по каждому из них, чтобы звук был чистым.
Кирпич, который не прошел при производстве нормальную обработку температурой, будет более светлым и иметь неоднородную структуру, а при простукивании – издавать глухие звуки. Также нельзя брать кирпичи сильно темных оттенков и кирпичи с белыми пятнами.
Для работы потребуется примерно до 300 кирпичей. Не рекомендуется применять пустотелые или силикатные кирпичи. А вот для футеровки выбирайте кирпичи шамотные огнеупорные.
Фундамент для камина
Фундамент под постройку камина требуется не всегда, например, он не нужен в тех случаях, когда кладка будет устраиваться на бетонные полы, а конструкция не очень массивна. Тогда кладку можно начинать прямо на размеченный под первый ряд пол, и лучше всего сначала это сделать насухо, т.е. без раствора. Затем, разобравшись в процессе, следующие ряды можно класть сразу на раствор.
Устройство фундамента требуется в том случае, если строится новый дом и идет закладка фундамента, тем более, если он ленточный. Для камина фундамент делается отдельно — он не должен быть связан с общим фундаментом дома. Для него роют котлован и устраивают в нем песчаную подушку, затем ставят опалубку, которая должна подниматься над котлованом на 10—15 сантиметров. Затем котлован армируют и заливают в него цементный раствор, состоящий из цемента и песка 1:3. Фундамент заливается в два-три приема.
Схема устройства фундамента (если он нужен)
На схеме можно видеть весь фундамент послойно. Но, нужно помнить, что фундамент должен иметь форму основы камина и быть больше ее по размеру на 15—20 сантиметров.
Советы: как построить маленький камин для дачи своими руками
Перед тем как приступить к строительству, необходимо продумать последний нюанс – как долго планируется использовать дачный камин или его собрата в квартире.
Преимущества такого варианта очевидны – отсутствие необходимости в частом обслуживании.
Чтобы камин получился ровным и красивым, при его возведении нужно использовать уровень
В том случае, когда хочется обзавестись собственным камином на долгосрочную перспективу, то сделать необходимо следующее:
- Выбрать точку, где расположится печь;
- Минимальное расстояние между задней стенкой печи и строением – 15 см;
- Объем топки напрямую зависит от желаемого количества тепла;
- Даже самый мощный камин не сможет обогреть комнату, если он не будет снабжен собственными внутренними чугунными перегородками.
Продолжительность использования камина – ключевой показатель, позволяющий определить минимально необходимую мощность камина. Чем дольше человек пользуется устройством, тем мощнее нужно выбрать печи и топку.
Процесс строительства уличного камина
Рекомендуем вам следовать этой пошаговой инструкции, четко выполняя все действия вы 100% будете удовлетворены получившимся результатом!
1. Создаем проект
Попробуем разобраться, как можно своими руками построить уличный камин, совмещенный с мангалом или грилем. Это будет довольно серьезное сооружение, строительство которого начинается с создания проекта и формирования фундамента.
чертеж уличного камина
При создании проекта вам придется определить место расположения будущего камина-мангала. Его лучше расположить в соответствии с имеющейся розой ветров, так, чтобы дым от огня выносился за пределы участка. Если таким образом расположить камин не удается – то в нем должен присутствовать серьезный дымоход, вытягивающий все продукты сгорания.
Предотвратить сквозняки в месте расположения уличного мангала-камина можно с помощью живой изгороди или декоративных стенок.
Собственно уличный камин-печь представляет собой бокс с тремя стенами. Это минимальное количество элементов для открытого камина. Он также может быть оснащен стационарной дымовой трубой и различным дополнительным оборудованием, например столиками для разделки мяса или полкой-нишей для сушки дров.
2. Выбираем материал
Приступаем к выбору материала для строительства уличного камина. Допустим, мы хотим построить сооружение из кирпича. В этом случае внутренняя поверхность, а желательно и весь камин был построен из клинкерного кирпича. Он довольно прост в строительстве.
клинкерный кирпич
А вот для декоративной облицовке можно выбрать любой негорючий материал. Возможно, вам захочется облицевать уличный камин плиткой под дикий камень, создав брутальный дизайн, а возможно, вы выберете более легкую, игривую облицовку.
Также заготавливаем для строительства строительные смеси для кладки и закрепления облицовки. Не забываем подготовить металлические части: решетку мангала, колосник. Для внутренней поверхности трубы дымохода стационарного уличного камина можно использовать асбестоцементную трубу.
3. Начинаем строительство: фундамент
Начинаем переносить чертеж в реальность. Наш уличный камин из кирпича будет иметь солидный вес и поэтому при его возведении нам не обойтись без фундаментного основания.
Под уличный камин можно сделать простой фундамент в виде плиты толщиной около 15 сантиметров. Для этого размечаем место, снимаем верхний плодородный слой и копаем котлован. На дно котлована укладываем и трамбуем подушку из песка и щебенки. Создаем опалубку и размещаем внутри нее металлические прутья армирующего каркаса. Заливаем бетонный раствор и ждем его полного застывания.
фундамент в виде плиты
Также в качестве основания можно уложить и готовую железобетонную плиту.
Часть основания, выступающую над землей можно облагородить, обложим ее декоративной плиткой или бутовым камнем.
4. Кирпичная кладка: порядовая схема
Для соединения выкладываемых кирпичей применяем раствор из песка и цемента в соотношении 2 к 1. При кладке стационарного уличного камина в смесь можно добавлять пластификатор и морозоустойчивую присадку. При кладке топки в фиксирующую смесь добавляется присадка для повышения жаропрочности. Такую присадку можно изготовить и самостоятельно, добавив полтора килограмма соли на ведро смеси.

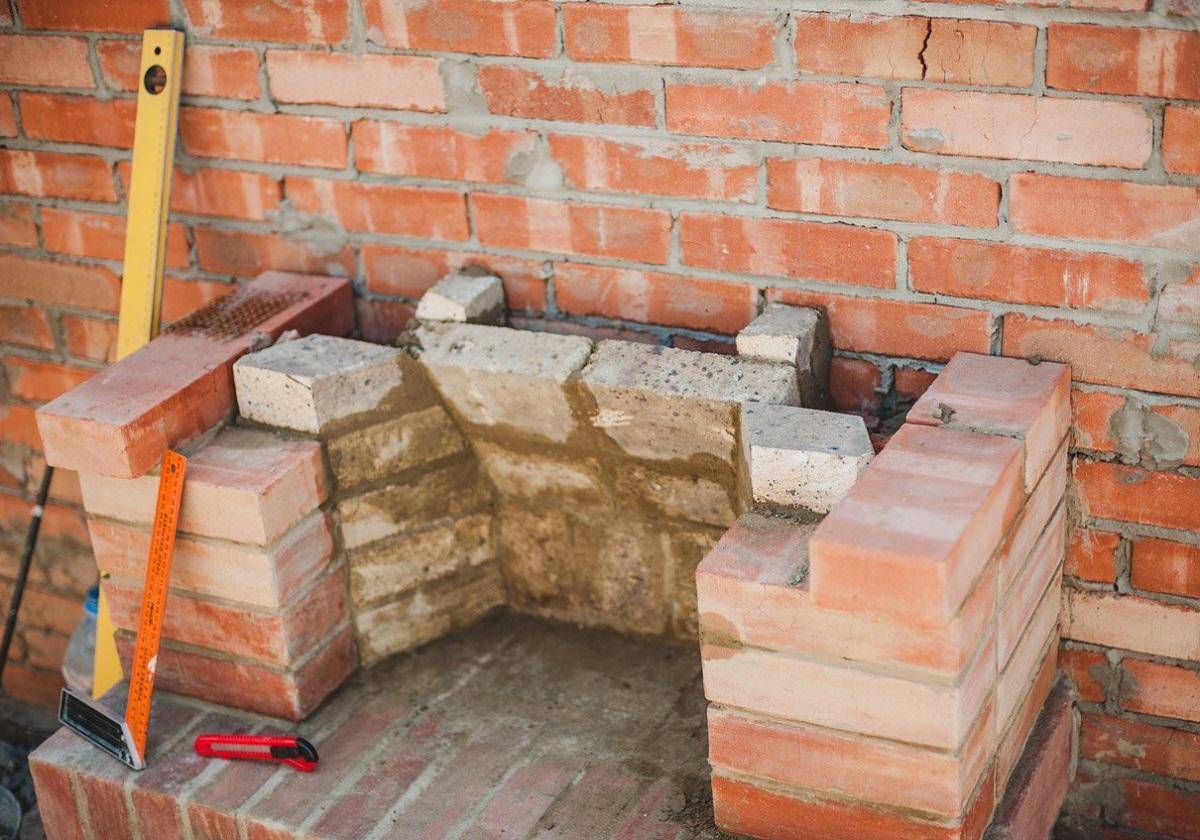

кирпичная кладка
Особое значение имеет выбор материала для облицовки внутренней поверхности топки. Для этого можно использовать несколько типов материалов:
- Имеющих пористую структуру. К таковым относятся ракушечник или песчаник.
- Прочные природные камни, такие как базальт или доломит.
кладка кирпича своими руками
Чтобы самостоятельно проверить жаропрочность материала, положите на испытываемый образец старую автопокрышку и подожгите ее. Неустойчивый материал разрушится – такие материалы не должны иметь непосредственного контакта с огнем, иначе ваше творение разрушится после первой же топки!
5. Украшаем уличный камин
Красить уличный камин можно различными архитектурными деталями. Хорошим выбором будет создание арки. В этом случае предварительно изготавливается из деревянного щита шаблон, на который выкладываются кирпичи, составляющие свод арки. Последним вставляется верхний кирпич, играющий роль своеобразного замка. После высыхания раствора и скрепления кирпичей – деревянный шаблон удаляется.
арка из кирпича
Поверхность построенного уличного мангала можно облицевать декоративной плиткой.
облицовка декоративной плиткой
Возводим небольшой камин своими руками из кирпича
Более эффективным в плане использование свободного места и генерируемого тепла является кирпичный собрат электрического камина. Как и в первом случае, необходимо учесть площадь комнаты, существующую потребность в тепле, минимально необходимую циркуляцию воздуха и так далее. Указанные сведения можно найти в техническом паспорте дома.
В определенной мере упростит задачу использование компьютерных средств. Благодаря этому можно заранее все увидеть в формате 3D.
Перед тем как приступить к возведению камина, рекомендуется посмотреть обучающее видео с мастер-классом
Дальнейший порядок действий выглядит следующим образом:
- Составление детального чертежа – в нем просчитывается расположение каждого кирпичика и всех сопутствующих коммуникаций;
- Нужно несколько раз проверить, что все размерности на чертеже указаны с максимальной точностью, иначе камин из кирпича не получится построить на даче или дома;
- Не меньше внимания уделяется размеру топки – она соответствует параметрам очага;
- Как только все чертежи готовы и проверены, можно смело отправляться в магазин строительных товаров;
- Перед тем как что-то купить, стоит убедиться в наличии жаропрочной маркировки;
- Убедиться в наличии достаточного количества деревянных брусков, размеры которых могут быть 4х4 или 5х5;
- Если планируется установить мини камин с возможностью большой выработки тепла, то в этом случае вместо деревянных брусков нужно использовать металлический профиль.
Для возведения каменного небольшого камина необходимо сделать эскиз и на его основании оформить чертеж. Материалы подбираются с учетом максимально возможной температуры в процессе горения. Для того чтобы снизить затраты на установку, рекомендуется проводить монтаж на этапе ремонта в помещении.
Кладка камина + инструкция и видео
Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

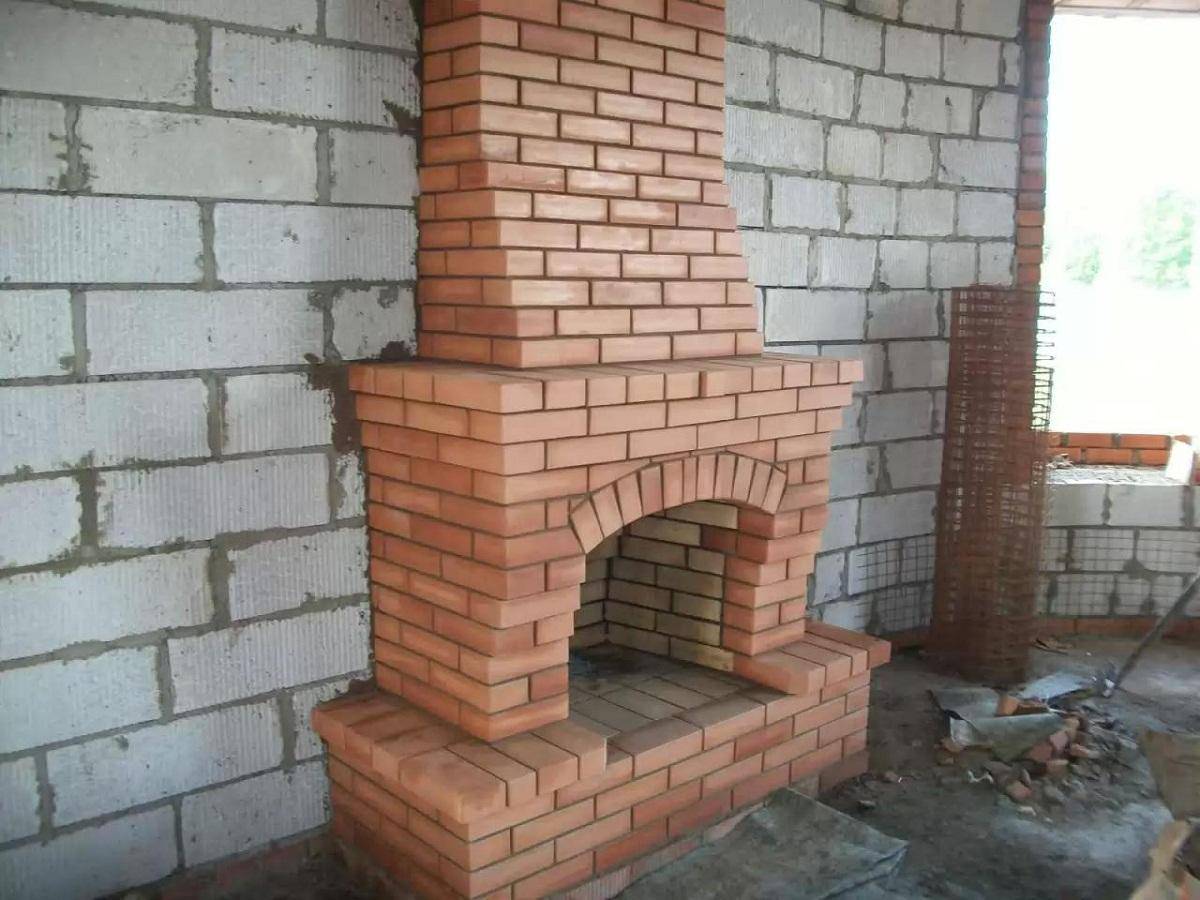

Кладка кирпичного камина — фото
До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.
Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.
- Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.
Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.
Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.
Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.
Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.
- выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.
