Кронштейн для дымохода своими руками

Что такое сэндвич труба и какие они бывают

Это многослойная труба, состоящая из 2-ух меньших разного диаметра и термоизоляционного слоя, размещенного между ними. Такая труба обладает хорошими противопожарными и теплоизоляционными качествами.

Преимущества сэндвич труб:

• небольшой вес;
• простой и быстрый монтаж;
• эстетичный внешний вид;
• универсальность;
• гладкие стенки.

К недостаткам можно отнести лишь высокую стоимость.

Из каких материалов делают

Делают сэндвич-трубы из высоколегированной стали

В процессе выбора подходящего дымохода нужно принимать во внимание мощность отопительного оборудования. Холодными считаются газовые и дизельные отопительные котлы, а горячими — твердотопливные (на дровах и угле)

Также важна высокая кислотостойкость материала, т.к. многие современные печи работают в режиме длительного тления (образуется много кислого и едкого конденсата).

В изготовлении сэндвич-труб используют следующие марки стали:

1. AISI 430. Из нее производят наружный кожух.
2. AISI 439. В составе присутствует титан, что делает металл прочным и антикоррозийным. Из него делают рабочую и наружную часть дымоотвода.
3. AISI 316. В данном сплаве присутствуют: молибден, никель и титан, поэтому данный металл отличается повышенной кислотоустойчивостью и термической стойкостью (до 800С). Модификация AISI 316L рассчитана на дымоходы для дизельных котлов, а AISI 316Ti — для газотурбинного и газопоршневого отопительного оборудования.
4. AISI 304. Бюджетный вариант предыдущей марки: концентрация химических элементов здесь меньше — этим обусловлена меньшая стоимость.
5. AISI 321. Как и AISI 316, может выдерживать большие температуры (до 800С), но не боится длительного воздействия агрессивных сред (кислот, влаги и т.д). Изделия из нее используются совместно с варочно-отопительными печами, банными печками, твердотопливным, газотурбинным и газопоршневым отопительным оборудованием.
6. AISI 309 и 310. Содержат много хрома (25%) и никеля (20%), поэтому обладают высокой термической и кислотной устойчивостью. Используются в трубах для твердотопливных котлов. Наиболее дорогостоящей модификацией является сталь марки AISI 310S — свои рабочие свойства сохраняет при нагреве до 1000С, поэтому идеально подходит для дымоходов мощных отопительных котлов.

Виды

В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

Стартовые

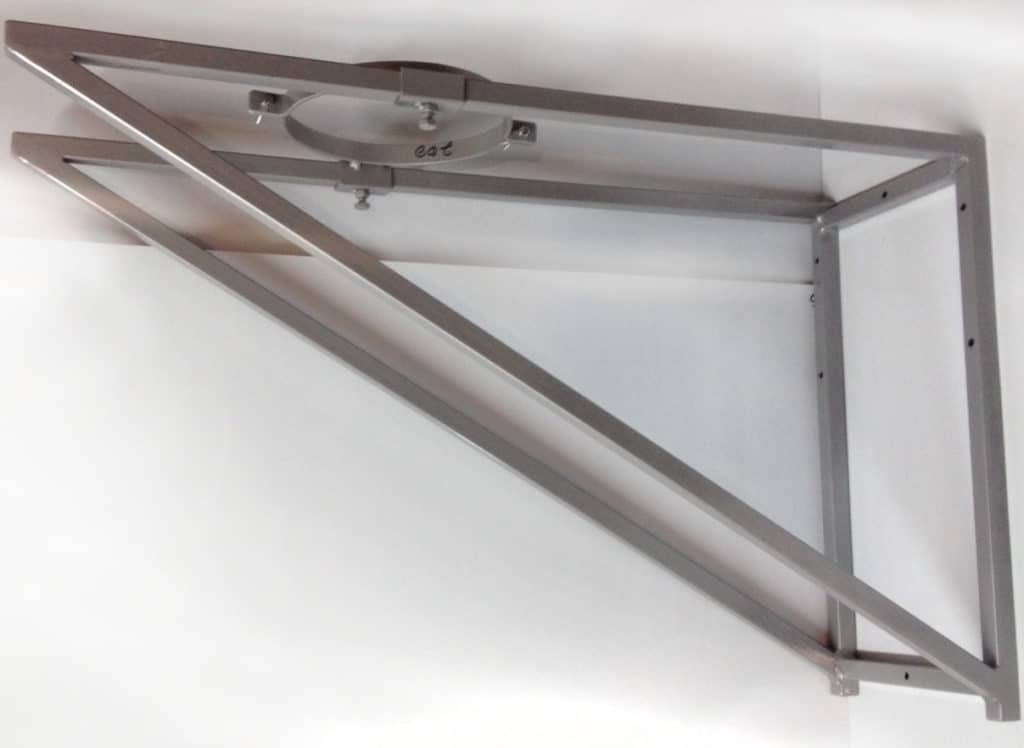

Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

Опорный кронштейн для дымохода

Стеновые (настенные)

это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

Стеновой кронштейн для дымохода

Телескопические

В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

Телескопическое крепление для трубы

шпильках

Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

Кронштейн на шпильках

В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

Консольный кронштейн для дымохода

Разновидности коробов

Наиболее распространены короба для дымоотводов из металла. Используют оцинкованную сталь или нержавейку, как самый долговечный материал. Готовые короба из оцинкованного железа можно приобрести с пластиковым защитным покрытием разных цветов, что расширяет эстетические решения дымоотвода.

Рекомендуем ознакомиться: Как сварить калитку из профильной трубы своими руками?

Для изготовления защиты печной трубы используется гофрированная труба из нержавейки. Она легко повторяет особенности изгибов кровельного материала. Толщина используемого металла при этом 0,45-1 мм. Для самостоятельного устройства короба тонкий металл является удобным материалом в работе.

В сочетании с минеральной ватой в качестве утеплителя, металлические короба можно назвать универсальной конструкцией для защиты трубы любой конфигурации.

Более специфическими являются следующие короба:

• Деревянные – используют для закрытия кирпичных (квадратных или прямоугольных) дымоотводов. Монтируют самостоятельно. Требуют установки дополнительного внешнего защитного кожуха из металла или пластика.
• Гипсокартонные. Короб из огнеупорного гипсокартона может быть установлен как на металлическую, так и на кирпичную или асбестовую трубу.
• Штукатурка. Защитное оштукатуривание применяется для дровяных или угольных печей с кирпичными дымоходами. Для чердачного помещения достаточно боров (горизонтальный участок по чердаку) оштукатурить и побелить. Участок дымоотвода на крыше защищают металлическим декоративным коробом.

Утепление трубы дымохода базальтовой ватой

На технологию и механизм установки обшивки влияет множество факторов, среди которых материал, из которого сделана труба, ее диаметр и другие.

Основные правила качественной теплоизоляции

Соблюдение следующих норм обязательно во время обшивки дымохода теплоизолятором:

• для деревянного покрытия слой ваты должен быть не меньше 50мм и не больше 100мм;
• в проходах через дерево этот слой должен достигать минимум 5 см;
• если маты материала укладываются в несколько слоев, то их стыки обязательно нужно прикрывать верхними пластами;
• для теплоизоляторов в цилиндровой форме выпуска при их наложении в несколько слоев, каждый последуюший необходимо укладывать со смещением на 180о;
• для котлов с технологией жидкого топлива или газового отопления целесообразно применять высокотемпературные материалы для обшивки с диапазоном до 300о;
• защитный экран – обязательная мера изоляции, если в процессе работ использовались материалы без прослойки из фольги.

Утепление керамического или асбестового дымохода

Для асбестовых дымоходов проводят процедуру наружной обшивки, а пласты материала закрепляют специальными скобами. Чтобы упростить и ускорить проведение работ можно использовать базальтовые цилиндры, толщина которых не должна превышать 5 см.

Способы утепления стального дымохода

Механизм проведения процедуры практически полностью аналогичен способу для керамического дымохода, и выглядит следующим образом:

• Используются 2 трубы разных диаметров: большого – для внешней поверхности, и меньшего – для внутренней отделки.
• Одна труба вставляется в другую.
• Полученный зазор между изделиями заполняют выбранным негорючим утеплителем для изоляции дымохода.
• Если материал имеет фольгированную прослойку, устанавливать защитный кожух необязательно.
• Конструкцию по торцу необходимо дополнительно изолировать.

Сама по себе инструкция достаточно простая, но и ее можно упростить, используя готовые сэндвич-трубы, которые заменяют первые 3 пункта руководства. Такие готовые расходники для утепления обладают высокой термостойкостью и помогают добиться высоких изоляционных характеристик.

Технология утепления кирпичной трубы

Утепление кирпичной трубы – задача непростая.

Чтобы осуществить процедуру используются 2 метода:

• оштукатуривание;
• обшивка минеральной ватой.

Чтобы оштукатурить трубу нужно:

• на ее наружную поверхность устанавливается специальная армированная сетка;
• первый слой наносится прямо на нее в небольшом количестве;
• после высыхания изготавливают более густую смесь и укладывают ее на сетку в несколько слоев;
• для достижения эстетического вида после засыхания вещества его затирают, выравнивают, белят или закрашивают краской.

Для второго способа – обшивки – используют базальтовую вату в рулонах или матах:

• необходимое количество материала разрезается в зависимости от размеров утепляемой поверхности.
• полученные пласты материала крепятся к дымоходу при помощи плотного скотча.
• поверх ваты монтируется защитный кожух из кирпича или плит (опционально).
• для получения желательных внешних характеристик поверхность можно отштукатурить или покрасить.

Базальтовая вата – оптимальный вариант для утепления дымоходов. Ее можно применять для любых помещений: жилых и промышленных. Также она обладает необходимыми для этих целей характеристиками – он огнеупорный, имеет стойкость к влаге и вибрациям, легкая переносимость высоких и низких температур.

Внешний дымоотвод: выбираем способ, готовим элементы

Проход через стену можно осуществить двумя способами – одноконтурным и двухконтурным .

1. Первый в случае с сэндвич-конструкцией неактуален – его используют, если хотят удешевить монтаж своими руками за счет установки обычной трубы из эмалированной стали. Найти видео с подробным объяснением того, как правильно сделать такой дымоход, можно в интернете
2. Двухконтурный (он же внутренний) способ – более приемлемый вариант вывода через стену. при котором основная часть дымовывода «уходит» внутрь стены, через которую осуществляется проход, а сама труба утепляется теплоизоляционными материалами. Это и есть «версия сэндвич», достаточно качественно защищенная от механических воздействий, плюс при двухконтурном способе обязательно устанавливается задвижка, с ее помощью владелец отопительного котла и внешнего дымохода может регулировать тягу .

Что подготовить для монтажа дымохода-сэндвич своими руками?

1. Во-первых, трубы, а плюс к ним – тройники, с помощью которых можно сделать разветвление дымового канала, а потом подключить дымоход к топке отопительного прибора.
2. Во-вторых, колено (без него не сделать изгиб на нужный градус).
3. В-третьих, опорная консоль (основа конструкции внешнего дымохода) и хомуты (не забываем про необходимость закрепления конструкции к стене через оптимальное расстояние в 60 см).
4. В-четвертых, ревизионный тройник, сборник конденсата и устье – оно завершит конструкцию.

Проход через стену: от котла и дальше Вывод внешнего дымохода начинается изнутри – от отопительного котла/камина/печи: дымоотвод крепится с трубой отопительного устройства, закрепляется заглушкой – и идет дальше, к месту прохода через стену.

Где будет выход дымохода наружу, зависит от многих факторов, но наилучший вариант – со стороны фронтона. Если же с ним не складывается, и установка возможна только со стороны ската крыши, – стоит позаботиться подготовкой опорной стойки. Но для начала замерить кровельный свес – если он превышает 40 см, стойка не понадобится: трубу при креплении конструкции можно будет просто пустить сквозь свес, это послужит дополнительным средством фиксации. Выше того места, где будет выход дымоотвода, нужно укрепить снегозадержатель.

Основные этапы сборки своими руками внешнего дымохода:

• разметить место вывода, подготовить отверстие для проходного патрубка;
• патрубок закрепить в подготовленном отверстии, заизолировать (можно использовать фольгированную минеральную вату);
• дымовую трубу соединить с отопительным аппаратом: колено в три секции стыкуется с тройником (используется переходной элемент).

Для изменения направления дымохода потребуется тройник с очистным стаканом — его потом (все также своими руками) несложно будет демонтировать, чтобы почистить. Тройник со стаканом фиксируется кронштейном.

Как проводится дымоход через деревянную стену Монтаж трубы стального дымохода Сборка и установка сэндвич-дымохода Дымоход в бане через потолок

Как закрепить трубу дымохода. Основные правила монтажа дымоходов

Крепление дымохода к стене всегда начинают от отопительного оборудования. Для того, чтобы подобрать правильный диаметр трубы дымохода, необходимо изучить рекомендации производителя котла или камина.

При этом следует учитывать такие характеристики:

Подключают прибор отопления к дымоходу с помощью специального перехода или соединительного элемента — тройника, трубы или колена.

Давайте рассмотрим пример. Предположим, что дом уже полностью готов, а внутри уже стоит котел отопления. Таким образом, устанавливать классический внутренний дымоход уже нецелесообразно — затраты на проход сквозь перекрытия этажей и кровлю будут колоссальными. Поэтому в данной ситуации оптимальным решением будет вывод дымохода через стену. Для этого достаточно возвести внешний дымоход, а с котлом его соединяют горизонтальной трубой. При этом стоит помнить, что длина данного перехода не должна превышать 1 метр. В ином случае значительно снижается тяга в дымоходе. Если возникает ситуация, когда выполнить данную рекомендацию конструктивно невозможно, то необходимо компенсировать тягу с помощью увеличения высоты дымохода.

Уровень тяги необходимо определять в соответствии с техническими характеристиками котла или камина (про

Базовые параметры

Материал изготовления опорных и стенных кронштейнов — нержавеющая сталь Aisi304 или Aisi321. Некоторые производители покрывают изделия тонким слоем краски с целью придания более подходящего внешнего вида для всех возможных отделок стен.

Опорные крепежи оснащены отверстиями с диаметром 190, 220, 250, 270 и 310 мм для возможности доступа к нижнему торцу дымохода.

Крепление стеновое бывает 2 видов: с фиксированной длиной ножек и телескопическое. Диаметр хомута обоих типов изделий идентичен сечению опорного кронштейна. Возможная длина опор от круга до стены в среднем равняется 500 мм.

В случае с телескопическими крепежными деталями расстояние от стены можно регулировать в нескольких диапазонах:

• 330-500 мм;
• 330-700 мм;
• 300-500 мм;
• 500-900 мм.

Стандартные размеры полностью отображают потребности монтажа воздуховодов круглой формы. Если возникает необходимость отклонится от этих габаритов, можно заказать необходимые элементы по индивидуальному чертежу или смастерить кронштейны своими руками, использовав металлические трубки небольшого сечения и хомуты, сваренные друг с другом. Опорное основание можно сделать в виде двух треугольников и расположить их так, как того потребует конструкция.

Приблизительный и точный расчет диаметра дымохода.

На сложной математической платформе базируются точные вычисления. Чтобы рассчитать диаметр дымохода, необходимо знать его основные характеристики, а также характеристики топлива и прибора отопления. Для примера можно взять расчет стандартной трубы с круглым сечением без поворотных узлов, подключенной к печи и работающей на дровах. Берутся следующие входные параметры вычисления:

• температура газов при входе в трубу t– 150°С;
• средняя скорость прохождения газов по всей длине – 2 м/с;
• скорость сжигания дров (топлива) при одной закладке B= 10 кг/час.

Следуя этим данным можно переходить непосредственно к расчетам. Сначала требуется узнать какой объем выходящих газов, он определяется по формуле:

Где V – это объем воздуха, необходимый для поддержания процесса горения со скоростью 10 кг/час. Он равняется – 10 м³/кг.

Подставив данное значение получим результат:

Затем подставляем это значение в формулу, по которой вычисляется диаметр дымохода:

Чтобы произвести такой расчет, нужно точно знать все параметры в будущей системы отвода газов. Данная схема очень редко применяется на практике, особенно в случае организации бытовой автономной системы отопления. Определить диаметр дымохода можно и другими способами.

Например, исходя из габаритов камеры сгорания. Поскольку количество сжигаемого топлива зависит от ее размеров, значит объем входящих газов тоже зависит от нее. Если открытая топка и дымоход с круглым сечением, то соотношение принимается 1:10. То есть когда размер камеры сгорания равняется 50*40 см, значит оптимальный диаметр дымохода будет составлять 18 см.

Правила использования хомутов

В зависимости от назначения крепления, хомут для дымохода рекомендуется закреплять надежно.

При сборке дымохода, стоит соблюдать правила, потому что ошибки, могут вызвать не только пожар, но и отравление продуктами горения. Правильное использование дымохода, будет выполнять свои функции на протяжении многих лет.

Установка крепежа, сама по себе требует соблюдения правил, для надежной и долговечной эксплуатации. Чтобы избежать появления отклонений от линии, требуется соблюдать, рекомендуемое расстояние между крепежными элементами.

Установка крепежа

Если устанавливаете опоры на большем расстоянии, есть риск падения дымохода. Рекомендуется учитывать, что при установке, стоит предусмотреть дополнительные монтажные кронштейны, до и после точки соединения, т.к, это гарантирует надежную работу.

Бывают случаи, когда при установке системы снаружи дома возникает препятствие, такое как здание или дерево и мы не получаем устойчивость, тогда хомут стеновой, возможно сделать своими руками.

Виды крепежных конструкций

Несущие крепежные конструкции подразделяются на следующие типы:

• Неподвижные опоры. При использовании этого крепежа не допускается угловое или линейное перемещение зафиксированных участков.
• Направляющие опоры. Применение этой конструкции позволяет смещение только в одном направлении. Как правило, только вдоль горизонтальной оси.
• Жесткие подвески. Перемещения допустимы, но исключительно в горизонтальной плоскости.
• Пружинные подвески и опоры. И в вертикальной, и в горизонтальной плоскости перемещения возможны.

Требования к опорам и подвескам

Если фиксация происходит между двух неподвижных опор, перемещения, которые могут происходить в результате смены температурных режимов, монтажных растягов или смещения опор, должны самокомпенсироваться. Но такой компенсирующей способности, как показывают расчеты, подчас бывает недостаточно. В этом случае должны устанавливаться специальные компенсаторы.

Изготавливают их из труб такого же вида и диаметра, что и сооружение в целом. Чаще всего их выполняют в форме букв «П» или «Г».

Если конструкция закреплена неподвижно, крепления должны выдерживать вес самого трубопровода, жидкости, которая по нему перемещается, а также осевые нагрузки, порожденные тепловой деформацией, вибрациями и гидравлическими ударами. При выполнении монтажа изделий из полимеров чаще всего используют подвижные опоры.

Если же монтаж осуществляется в неподвижных опорах, к трубам приваривают ограничительные кольца или сегменты в 10-20 мм шириной, которые выполняют из кусков труб такого же пластика. Эти сегменты или кольца должны располагаться по обеим сторонам от опоры.

Выбор элементов крепления

Подходящие крепления подбирают с учетом многих факторов. Выбор зависит от местоположения участка монтажа, от предназначения конкретной системы и так далее.

Крепление пластиковой трубы

Иногда трубу следует изолировать от источника холода или тепла. Если использовать простой зажим, фиксирующий участок, то необходимого для решения поставленной задачи промежутка от прилегающей поверхности он не обеспечит. Зато, например, кольцевая опора, у которой имеется резьбовой удлинитель и пластина для закрепления на опорной поверхности, полностью устранит возникающую проблему.

Если закреплять приходится тяжелые чугунные трубы, то используют специальный крепеж, который выдерживает большие нагрузки. Для вертикально расположенных систем его устанавливают на перекрытиях. Горизонтально ориентированные системы закрепляют даже не по одной, а группами труб, уложенных на консоль.

Грамотный подход к выбору и размещению крепежных элементов позволяет долго и эффективно эксплуатировать трубопровод, не опасаясь возникновения аварийных ситуаций. Но не стоит забывать и об экономической составляющей данной проблемы. Ведь превышение необходимого и достаточного числа элементов может привести к неоправданному удорожанию конструкции и усложнению монтажных работ.

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

• Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
• Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
• Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Этап четвертый. Окончание работ

По завершении сборки конструкции удаляется защитная пленка. Помните о том, что в идеале длина конструкции должна составлять примерно 6 метров от колосника. Помимо того, все стыки и зазоры следует тщательно герметизировать.

С этой целью используется специальный огнеупорный герметик, который способен выдерживать температуру минимум в 1000 градусов. Нанесение герметика выглядит следующим образом.

1. Если трубы внутренние, то на внешнюю поверхность верхнего элемента.
2. Если внешние, то просто на внешнюю поверхность.
3. Если речь идет о переходе с обычной трубы на сэндвич, то извне, по окружности.
4. А если соединяется обычная труба или прочие модули, то так, как описано в предыдущем варианте.

По окончании всех работ небезопасные зоны конструкции в обязательном порядке проверяются на температуру. Помимо того, в дымоходе следует предусмотреть еще и ревизию, дабы в дальнейшем не было никаких трудностей с осмотром и чисткой. Ревизия может представлять собой как небольшое отверстие с дверкой, так и съемный модуль.

Видео – Установка сэндвич дымохода своими руками

Как сделать колпак на трубу дымохода

Оформление вывода на крышу

Данный этап, то есть вывод конструкции на кровлю, является самым сложным, поэтому ему следует уделить особое внимание. Для вывода понадобится специальное приспособление, именуемое крышкой разделкой

Она представляет собой конструкцию из металла, предотвращающую соприкосновение стенок конструкции с материалами, входящими в состав кровельного пирога

Она представляет собой конструкцию из металла, предотвращающую соприкосновение стенок конструкции с материалами, входящими в состав кровельного пирога.

Обратите внимание! При выборе такой разделки в обязательном порядке нужно учесть, каков угол наклона кровли.  Так, стандартные изделия можно устанавливать на крышу с углом в 30-55 либо же 15-30 градусов

Вначале место, где труба будет выводиться на кровлю, размечается при помощи карандаша или маркера. Далее согласно разметке изнутри проделывается отверстие

Важно, чтобы оно идеально подходило для свободного прохождения сэндвич-дымохода

Затем изнутри крепится лист металла, а извне – описанная выше разделка. Далее конусный элемент разделки корректируется согласно конкретному углу наклона поверхности, а края заводятся под конек.

Для улучшения герметичности соединения разделки с трубой применяется регулируемый фартук. По окончании монтажа фартука можно приступать к установке следующего элемента. Труба наращивается до требуемой высоты, после чего поверх устанавливаются нужные приспособления (о них мы уже говорили).

В качестве заключения. Особенности использования

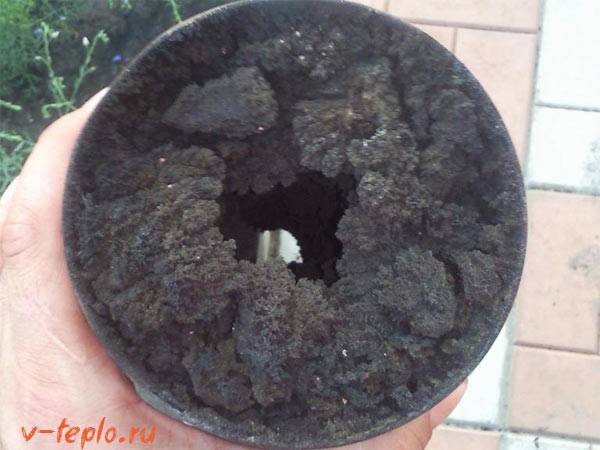

В ходе эксплуатации в конструкции скопится сажа, способная уменьшить показатель полезного сечения или даже стать причиной воспламенения. По этой причине следует производить чистку сэндвич-дымохода хотя бы дважды в течение сезона отопления. А для этого используется предварительно обустроенная ревизия.

Два универсальных способа прочистить дымоход

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

Как видим, процесс установки не является сложным или трудоемким, так как конструкция весит немного. И если вы уже подобрали подходящий вариант и приобрели все необходимое, тогда смело приступайте к делу! Удачи в работе!
