Разновидности кранов для радиаторов отопления

Виды кранов для батарей

Для установки на батарее предназначаются :

• запорная арматура для радиаторов (шаровые краны полуоборотные);
• воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
• балансировочные вентили для радиаторов;
• регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
• краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

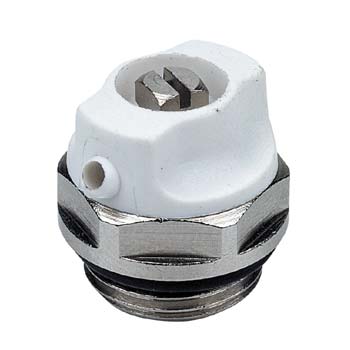

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Важно! Рекомендуется устанавливать клапан с углублением под отвертку, так как ключ может затеряться. Ни в коем случае нельзя вывинчивать запорный конус полностью – давление в системе не даст установить его обратно

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются :

• по материалу изготовления корпуса (латунь, силумин, полипропилен);
• по конструкции (прямой и угловой);
• по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Замена кранов батареи отопления

Замена или ремонт кранов

Не существует таких видов сантехнических работ, которые не смогут выполнить наши мастера. Быстро и качественно заменим систему отопления, сделаем разводку труб, узел ввода и монтаж другого оборудования.

Для централизованной и индивидуальной систем отопления требуются регулировачные вентили разных типов.

Установка дополнительного крана внизу батареи поможет быстро слить из него воду в случае необходимости.

Мы не только установим новые краны на радиаторы, но и заменимстарые вентили новыми, при этом, если старый запор в хорошем состоянии, мы его прочистим, отреставрируем и дадим гарантию.

Особенности услуги

Мы подключим к отопительным приборам правильно подобранную запорно-регулировочную аппаратуру, что сделает удобной ее эксплуатацию и улучшит функциональность всей системы отопления:

— краны шаровые полуоборотные – запорная аппаратура, которой регулируют водный поток, применяют в широком диапазоне;

— клапаны спускные воздушные – кран Маевского ручной с игольчатым механизмом;

— регулировочные краны с термоголовками;

— сливной кран для радиатора;

— краны разборного и неразборного типа.

Зачем устанавливают краны для радиаторов отопления

Запорная арматура выполняет следующие функции:

• ее используют при полном отключении отдельного участка теплоснабжающей конструкции или отопительного прибора. Потребность в этом возникает при проведении ремонтных работ или изменении конфигурации системы теплоснабжения;
• краны задействуют, чтобы отрегулировать проходимость теплоносителя в полуавтоматическом или ручном режиме и тем самым изменить температуру воздуха в помещении;
• с ее помощью сбрасывают воздух или теплоноситель. В первом случае из отопительной системы удаляют воздушные пробки. Поскольку перепад давления в конструкции незначителен, то при возникновении в стояке или на отдельном участке контура завоздушивания, вода не сможет циркулировать по трубопроводам и батареям. В другом случае теплоноситель сбрасывают, чтобы промыть радиаторы или выполнить ремонтные работы.

Запорную арматуру устанавливают в следующих точках системы отопления:

• на вводе теплотрассы в здание. Между ЖКХ и компаниями-поставщиками тепла существует раздел зон ответственности, при этом разграничение проходит там, где располагаются входные задвижки на трубах подачи и обратки;
• в месте выхода из элеваторного узла;
• на всех стояках отопления. Краны для радиаторов отопления позволяют не сбрасывать всю систему теплоснабжения в доме при необходимости ремонта или замены отдельной батареи, поскольку такое мероприятие трудоемкое и затратное. Но в ряде экстренных случаев будет быстрее сбросить и затем запустить отопление во всем доме, чем искать нужные вентили по подвалам и чердакам;
• в частном домостроении она располагается на байпасе, который служит для переключения контура с естественной циркуляции теплоносителя на принудительное его передвижение. Для этого требуется смонтировать циркуляционный насос;
• на некоторых отопительных радиаторах и перемычках, находящихся перед ними. Нередко потребителей интересует вопрос относительно того, зачем требуется установка кранов на батареи отопления. Но дело в том, что они позволяют повысить теплоотдачу прибора, не увеличивая его размеров, благодаря тому, что весь поток жидкости направляется через радиатор. Но что мешает просто убрать перемычку? А то, что в этом случае не будет возможности при необходимости регулировать теплоотдачу батарей;
• в верхних точках отопительного контура. Ими могут быть соединенные попарно стояки в зданиях с нижним розливом, расширительные бачки, смонтированные наверху подающего розлива на чердачном помещении, или верхние пробки радиатора. Одним словом, краны ставят в тех местах, где возможно скопление воздуха и его нужно сбрасывать.

Типы регулировочных кранов

Существующие современные технологии теплоснабжения позволяют устанавливать на каждый радиатор специальный кран, контролирующий качество тепла. Этот регулировочный кран представляет собой теплообменник запорной арматуры, который подсоединяется с помощью труб к батарее отопления.

По принципу своей работы эти краны бывают:

Шаровыми, которые служат в первую очередь 100% защитой от аварийных ситуаций. Эти запорные устройства, представляют собой конструкцию, которая способна поворачиваться на 90 градусов, и может пропускать воду или препятствовать прохождению теплоносителя.

Шаровый кран нельзя оставлять в полуоткрытом состоянии, так как в этом случае может повредиться уплотнительное кольцо и образоваться течь.

• Стандартными, где нет никакой шкалы температур. Их представляют традиционные бюджетные вентили. Они не дают абсолютной точности регулировки. Частично перекрывая доступ теплоносителя в радиатор, они изменяют температуру в квартире на неопределенное значение.
• С термической головкой, которые позволяют регулировать и контролировать параметры системы отопления. Такие терморегуляторы бывают автоматическими и механическими.

Обычный терморегулятор прямого действия

Терморегулятор прямого действия представляет собой простое устройство для контроля температуры в радиаторе отопления, который устанавливается возле него. По своей конструкции – это герметичный цилиндр, в который вставлен сифон со специальной жидкостью или газом, четко реагирующим на изменения температуры теплоносителя.

При ее повышении жидкость или газ расширяются. Это приводит к повышению давления на шток в клапане терморегулятора. Он, в свою очередь, перемещаясь, перекрывает поток теплоносителя. При охлаждении радиатора, происходит обратный процесс.

Терморегулятор с электронным датчиком

Это устройство по принципу работы не отличается от предыдущего варианта, единственная разница – в настройках. Если в обычном терморегуляторе они выполняются вручную, то электронный датчик в этом не нуждается.

Здесь заранее устанавливается температура, а датчик следит за ее поддержанием в заданных пределах. Контрольные параметры температуры воздуха электронный термостатический датчик регулирует в пределах от 6 до 26 градусов.

Подключение в смесительном узле

Если вас заинтересовала продукция Esbe, клапан трехходовой может быть вами приобретен в любом магазине соответствующих товаров. Стоит только перед этим рассмотреть, как используется кран в системе теплый пол. Применение смесительного узла позволяет создавать в системе дополнительный контур. Двумя точками он соединяется с это позволяет обеспечить постоянную циркуляцию воды на выходе. Что касается входа, то поток обеспечивается исключительно в том случае, если есть потребность получить дополнительное тепло. Клапан с термостатом присоединяется к смесительному узлу. По той причине, что в точке находятся все клапаны, они заужены, что может стать причиной недостаточного расхода насосного оборудования. Для его увеличения необходимо создать дополнительную линию, с помощью которой можно снизить потребление электричества насосом. В процессе проведения монтажа стоит помнить о том, что вторая линия не всегда требуется. Ряд моделей клапанов обладает достаточно большим проходом. Трехходовой клапан Esbe, схема подключения которого может быть разработана на основе инструкций, представленных в статье, может предполагать недостаточную мощность потока на первой линии. В этом случае термостат не имеет возможности открыть проход необходимой величины. Данный вопрос можно с легкостью решить двумя способами: первый предполагает заужение второй линии, тогда как другой вариант заключается в монтаже на нее Последний вариант считается более продуктивным, так как позволяет настроить поток.

Запорные устройства

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание! В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент. Так что лучше этого не делать без крайней необходимости

• Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
• Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
• Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

Шаровая конструкция с американкой

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

Устройство в разрезе

• Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
• Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
• В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
• Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание! Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

• Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
• Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание! Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

Фото установленного клапана

Рекомендации по выбору

Запорно-регулировочную арматуру приобретают, исходя от типа эксплуатируемой отопительной системы, ее функционала и рабочих требований. Вспомогательный узел в зависимости от исполнения может использоваться в автоматическом либо ручном режиме, по конструкции принято выбирать между клапанными и конусными.

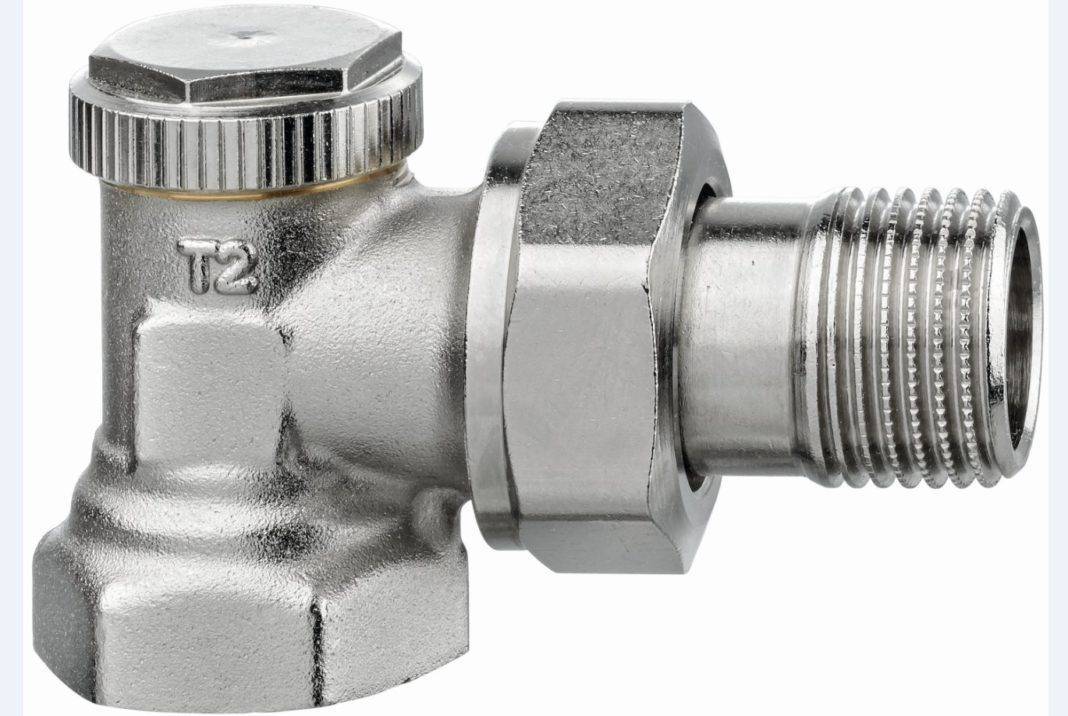

Вентиль запорно-регулирующий Regutec F угловой 1/2, латунь

При выборе вентиля также нужно ориентироваться на базовый материал, из которого выполнен корпус, это может быть латунь, сталь, сплав. От того, насколько качественные предусмотрены уплотнители, зависит долговечность изделия и его надежность в плане отсутствия протекания.

Стандартные эксплуатационные требования:

• максимальная температура носителя составляет 200°С;
• узлы должны обладать усиленной стойкостью к коррозии;
• максимальное давление, на которое рассчитаны такие механизмы – в пределах 16-40 Бар;
• изделия должны быть устойчивыми к механическим воздействиям.

Краны, предназначенные для обслуживания системы отопления, в целом более прочны (по сравнению со стандартной арматурой для трубопроводов) и рассчитаны на эксплуатацию в агрессивных условиях. Поэтому в тандеме с батареями можно применять лишь отдельный класс механизмов, но никак не вентили для холодной воды.

Шаровой кран

Это наиболее известный вид запорной арматуры. Внутри него есть гладкий шар, имеющий сквозное отверстие и способный поворачиваться на 90°С, таким образом, регулируя поток воды в трубе, перекрывать или открывать ее. Конструкция механизма обеспечивает ему минимальное сопротивление потоку в открытом состоянии. Он предназначен для работы в положении «полностью открыто» или «полностью закрыто», для быстрого перекрытия воды или, в некоторых случаях, ее слива. Промежуточные положения возможны, но запрещены.

Материалом для этих механизмов будут никелированная латунь и нержавеющая сталь, для металлопластиковых систем используются также и полимерные материалы. На рынке есть дорогие и качественные краны марок Danfoss, Giacomini, Bugatti. Для ограниченных финансовых возможностей предлагаются китайские и турецкие Valtec, Fado. Хорошее качество при низкой цене предлагает китайская AGUA-WORID.

Самый распространенный вид кранов — вентиль. Позволяет регулировать напор. Канал для потока внутри него перпендикулярный потоку жидкости в трубах подводки. Монтаж должен осуществляться с тщательным учетом маркировки, чтобы вода шла только в одном направлении.

Для отопительных систем есть вентили с коническим клапаном. Они наиболее эффективны для таких условий. Полностью открытый, он пропускает максимальное количество жидкости, что делает тепловую отдачу батареи эффективнее. Механизм позволяет уменьшать поток теплоносителя и снижать теплоотдачу, если помещение чересчур прогрето и, таким образом, контролировать температуру.

Есть такие их виды:

• регулировочные (прямые и угловые). Имеют ручное управление. Применяются в автономном отоплении. Ними нельзя точно отрегулировать теплоотдачу в связи с отсутствием шкалы и датчика определения температуры;
• оснащенные термоголовкой. Их конструкция позволяет блокировать или ограничивать повышение температуры посредством ручного или автоматического управления. Устанавливают на двух- и однотрубные системы. Регулировка осуществляется просто – необходимая температура устанавливается вручную с помощью ограничительного кольца;
• с терморегулятором. Устанавливается перед батареей. Поступление теплоносителя контролируется краном, смонтированным перед терморегулятором.

Вентильных кранов из пластика нет, они производятся из латуни, стали или комбинации этих материалов.

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

• диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
• рабочее давление (PN, в диапазоне 15–40 и выше);
• вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

При выборе следует учитывать характеристики кранов:

• шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
• конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
• терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

Балансировочный вентиль

Регулировочный вентиль отличается, по конструкции, от шарового тем, что им возможно постепенно перекрывать проходное отверстие несколькими оборотами. При этом после регулировки расположение вентиля возможно зафиксировать, чтобы нечаянно не нарушить настройки. Такой вид регулировочного устройства устанавливается на выходном отверстии из радиатора.

Промывка радиаторов отопления: продувка, прочистка и уход за системой отопления (115 фото)
Газовые конвекторы — выбор, особенности использования и отзывы владельцев (видео + 105 фото)

На подводе воды монтируют простое шаровое, а на обратную циркуляцию балансировочное устройство. Угловая либо прямая конструкция применяется в зависимости от расположения трубопроводов и оборудования

Важно при установке использовать детали с не зависимыми гайками. «>»>»>»>»>»>»>»>»>

Виды

У каждого подключения свои особенности: есть обычные и угловые (для нижнего соединения) краны. Такое разделение позволяет максимально оптимизировать распределения труб при монтаже системы отопления. Особенности конструкции вентилей позволяют спрятать трубы за декором, в стяжке, смонтировать радиаторы в небольшом пространстве под оконным проемом.

В быту применяют обобщающее название – «краны». Но с технической точки зрения правильно различать:

• краны;
• вентили;
• задвижки;
• заслонки.

В отопительных системах также используются терморегуляторы, в радиаторах не рекомендуют использовать заслонки или задвижки – они быстро становятся неработоспособными. Если нужна запорная арматура, то лучшими для этого будут шаровые краны. Они имеют только два положения — закрыто/открыто. Для управления напором вручную предназначены вентили с конусом. Также есть механизмы для автоматической регулировки — это терморегуляторы с клапанами или конусами.

Для чего нужны краны на радиаторах

Для общего понимания немного уточним терминологию. У нас в простонародье кранами называют любое водопроводное устройство, где имеется рукоятка для ручного управления потоком воды. На самом деле технически правильно называть кран запорной арматурой, но не регулирующей. То есть, он предназначен только для перекрывания течения жидкости, а для регулирования ее количества существуют другие устройства – вентили и клапаны. Причем для батарей используются все эти изделия.

На подводящих трубопроводах к отопительным приборам размещают запорно — регулирующую арматуру с целью:

• отключения батареи в периоды года, когда на улице еще не слишком холодно или по другим причинам;
• закрывания воды для проведения ревизии и промывки прибора без опорожнения всей сети трубопроводов;
• ручного или автоматического управления потоком теплоносителя, регулируя его количество в зависимости от температуры в помещении.

Пункт первый списка хорошо иллюстрирует, как установка кранов на батареи связана с энергосбережением. Ситуация, когда система центрального теплоснабжения включена в теплый период не редкость. На улице еще достаточно тепло, а радиаторы уже пышут жаром, в доме духота. При наличии крана проблема решается одним поворотом рукоятки. А когда на подъезд или весь дом установлен счетчик тепловой энергии, то этим же движением вы перекрываете течение денежных средств из семейного бюджета на счет теплоснабжающей организации.

То же самое происходит и в частном доме, оборудованном индивидуальным источником тепла. Краны позволяют отключить часть радиаторов в жилых комнатах или временно использующихся технических помещениях, например, в гараже

Не менее важно для экономии и периодическая промывка отопительных приборов. Ведь что происходит: загрязненная изнутри батарея отдает меньше тепла в комнату, а значит, в обратный трубопровод уходит теплоноситель с более высокой температурой

Этот теплоноситель пойдет обогревать жилье ваших соседей, а у вас в квартире будет ощущаться недостаток тепла. Когда речь идет о частном доме, то вода возвращается обратно в котел и потерь никаких нет. Но в помещениях-то становится прохладнее и для получения нужного количества тепла вам придется поднять температуру системы отопления, увеличив расход топлива теплогенератором. Процесс загрязнения коварен, поскольку занимает какое-то время и заметен становится только во время увеличения затрат на обогрев здания.

Применение ручных регулирующих вентилей или автоматических клапанов с термоголовками дает возможность экономить энергоносители во время отопительного периода за счет поддержания необходимой температуры воздуха в помещениях. Ручные вентили для радиаторов позволяют отрегулировать расход теплоносителя при настройке системы, чтобы он не выходил за пределы расчетного. Клапаны с термоголовками управляют потоком жидкости в автоматическом режиме, уменьшая или увеличивая проходное сечение в зависимости от температуры воздуха в комнате.

Зачем на радиаторах краны

Отопительные контуры частных и многоквартирных домов представляют замкнутую систему, бесперебойно работающую в стандартных условиях. На практике часто появляются нештатные ситуации, когда по непонятным причинам отопительные радиаторы начинают подтекать, и требуется срочный их ремонт. В разгар зимних морозов длительное проведение ремонтных работ с отключением общей системы обогрева приводит к неприятным последствиям и размораживанию отопительной линии. Установка запорной трубопроводной арматуры – крана для системы отопления, дает возможность быстро закрыть доступ теплоносителя к неисправному элементу и устранить течь, без спуска воды из общего трубопровода.

Особенности подключения батарей в квартирах

Когда построенный новый дом предают заказчику, вся отопительная система должна быть согласована с принимающей управляющей компанией и соответствовать нормативам СНиП. В основном один теплосчётчик устанавливают для всех квартир в подъезде. Расценка за потреблённую тепловую энергию определяет денежные затраты на 1 кв.м. полезной площади жилья.

При замене старых батарей отопления на новые радиаторы хозяева жилья часто совершают ошибку, не согласовав установку новых приборов с теплоснабжающей организацией. В этих случаях жильцы, стремясь получить максимальный эффект обогрева своих помещений устанавливают непомерно большей площади отопительные панели и батареи.

Замена отопления в новостройке. Подключение. Опрессовка. #17

Watch this video on YouTube

При выявлении таких нарушений управляющая компания или теплосбытовая фирма через суд взыщут штраф и заставят демонтировать или переустановить приборы обогрева, отвечающие требованиям СНиП.

Чтобы избежать неприятностей, хозяин квартиры должен на стадии проектирования согласовать с вышеуказанными организациями установку новых батарей. Для этого нужно написать заявление соответствующей формы и приложить схему подключения новых радиаторов.

Назначение запорной арматуры

Современные системы отопления могут вполне нормально функционировать без необходимости установки дополнительных приспособлений. Помещения будут обогреваться в любом случае. Но есть масса ситуаций, где отсутствие запорных кранов и другой подобной аппаратуры сильно влияет на удобство использования. К примеру, одна из ситуаций – примитивные аварии, когда радиатор течет. Для устранения такой досадной неполадки необходимо отключать весь стояк, подъезд многоэтажного дома, а в особо серьезных ситуациях — даже целый жилой квартал. Также запорная арматура для отопления позволяет настраивать производительность батарей отопления. В лучшем случае при монтаже теплообменников их комплектуют простыми шаровыми кранами. Чаще всего их три. Один предназначен для установки на подачу теплоносителя, второй – на отвод, а третий монтируется на байпас. Дополнительно на подвод ставят кран регулировочный. Он может регулировать напор теплоносителя. Сама батарея отопления оснащается краном Маевского для облегчения стравливания воздуха. Такая схема – это не избыточный вариант, хоть здесь и используется четыре устройства. В комплекте они позволяют решать массу полезных задач.

Стояки и вентиль, отсекающий участки отопления

Рекомендации специалистов и в данном случае не отличаются оригинальностью решения, поскольку лучшим выбором считаются пробковые вентили. В стояках необходимо создать условия для сброса жидкого теплоносителя и для этой цели выбирают заглушки, но они не всегда удобны, так как довольно проблематично будет выкрутить заглушку на подающем стояке, по которому циркулирует водяной поток с температурой воды около 90 градусов.

В итоге вывод очевиден: следует поставить для сброса воды вентили.

В данной ситуации можно использовать винтовые устройства, так как они не будут иметь существенные недостатки:

• если сальник установить правильно, он не будет иметь контакта с водяным потоком под давлением;
• гидроудары становятся невозможными, поскольку вентиль в основном бывает закрыт;
• чтобы заменить прокладки, не потребуется сбрасывать систему всего дома – достаточно будет остановить стояк.

Механизм запирания крана

Кран для системы отопления имеет стандартный механизм запирания, строение которого зависит от его типа. Работа устройства контролируется при помощи специальной рукоятки или ручки на самом вентиле. Ручка приводит кран в действие и помогает двигать его вокруг своей оси. Если повернуть вентиль по направлению к патрубкам или входу трубопровода, поток теплоносителя будет остановлен. Обычно вентиль открывают для обеспечения максимальной подачи жидкости, чтобы обеспечить помещение теплом. Кран можно регулировать и ставить на нужный уровень, поворачивая против часовой стрелки. Для удобства на устройстве есть специальные выступы, указывающие на уровень ограничения при его открытии.

После закрытия крана циркуляция теплоносителя прекращается полностью. Его закрывают, когда требуется понизить температуру радиатора до минимального уровня, к примеру, в летний сезон. В закрытом положении ручка вентиля должна образовывать угол в 90 градусов между осью и трубопроводом. В этом случае движение рукоятки идет по часовой стрелке в соответствии с выступами, чтобы циркуляция жидкости останавливалась не сразу и равномерно. Если кран заклинило, понадобится снять фиксирующую гайку и рукоятку при помощи ключа для регулировки штока. Чтобы поставить его в нужное положение, прижимную втулку под шестигранником разрабатывают и фиксируют свободнее.
