Виды каминов и меры по повышению их КПД

Несколько основных моментов

Экран может гармонично сочетаться с интерьером

Вначале необходимо выбрать самый эффективный способ обшивки, максимально скрывающий все трубы и краны, подходящий по стилю к интерьеру помещения и имеющий аккуратный вид. Чтобы конструкция прослужила долго, следует учесть следующие моменты:

• надёжность, прочность и долговечность системы отопления (если в этом пункте возникли сомнения, лучше сооружать разборную обшивку);
• счётчик, кран, автомат и прочие регуляторы тепла или давления должны быть в свободном доступе;
• архитектура и геометрия системы повлияют на форму маскировочных щитов и экранов, возможно, потребуется конструирование короба.

Достоинства и недостатки чугунной топки

Теперь, когда мы определились с типом каминной конструкции, нужно выбрать материал для топки. Топка может быть выложена из шамотного кирпича или сделана из чугуна, стали. В отличие от стальных конструкций, чугунные топки отличаются недорогой ценой и практичностью.

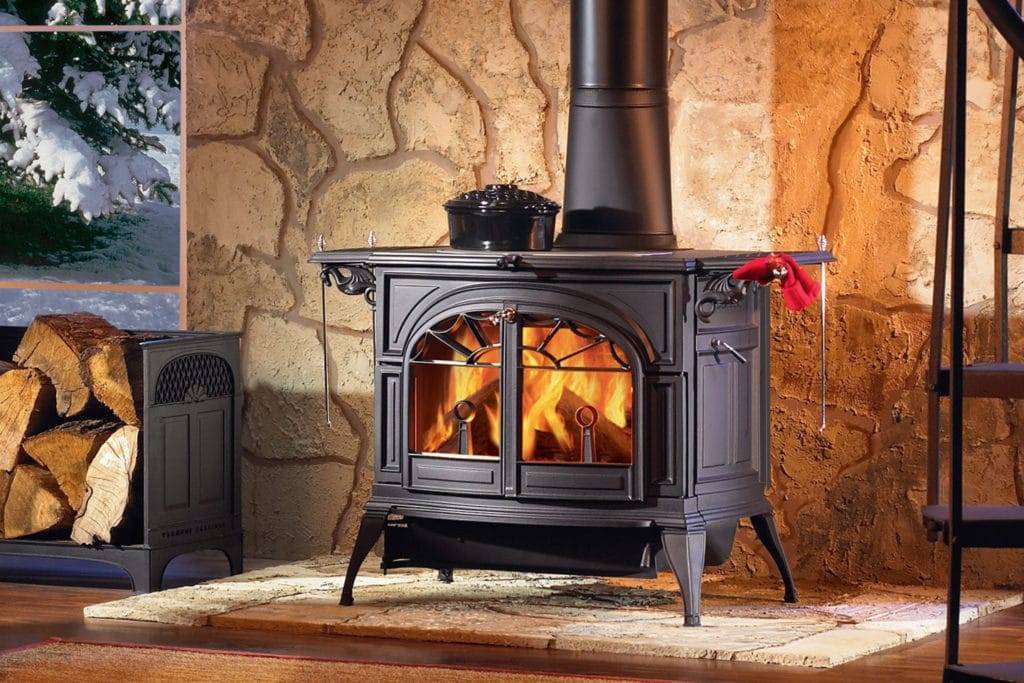

Чугунный камин на даче

К достоинствам таких чугунных топок можно отнести:

• огнеупорность;
• стойкость перед деформацией;
• простоту монтажа;
• невысокую цену;
• высокая производительность;
• хорошая теплопроводность;
• отличная герметичность камеры;
• способность прогреть помещение площадью до 300 квадратных метров;
• высокая тепло накопительная способность.

Особая конструкция чугунной закрытой топки со стеклом позволяет аккумулировать тепловую энергию и отдавать до 70% в помещение.

Внешняя часть такой топки покрыта специальной защитной краской, которая выдерживает высокую температуру до 700-700 градусов по Цельсию. Лицевая сторона оборудуется стеклянной дверцей, которая позволяет следить за интенсивностью пламени, любоваться очагом и подбрасывать дрова.

Чугунная топка

А нижняя часть любой топочной камеры предполагает наличие зольника. Это то место, где скапливаются продукты горения: смолы, пепел, зола. Также эта часть камина выполняет и другую функцию. Как известно, процесс горения не может происходить без кислорода. Именно через зольник поступает воздух в чугунную топочную камеру.

К недостаткам чугунных топок со стеклом можно отнести:

• малый обзор смотрового окошка;
• окно быстро покрывается сажей, что еще больше снижает обзор;
• все изделия производятся в черном цвете, что не позволяет варьировать дизайн такого камина.

Но последний пункт легко исправить, если установить декоративную решетку на камин в виде бронзовой ажурной сетки.

Преимущества чугунных печей длительного горения

Если говорить о печах для дома из металла, то проверенными уже на протяжении сотен лет и наиболее востребованными являются чугунные отопительные агрегаты.

Достоинства чугуна

Почему именно чугун? Есть несколько причин его популярности:

высокая стойкость к перепадам температур, что особенно важно в помещениях, которые отапливаются нерегулярно, например, дачные домики;
длительное время остывания, благодаря которому помещение прогревается на долгое время и равномерно;
стойкость к коррозии, благодаря чему обеспечивается длительный срок эксплуатации агрегата, для которого пятьдесят лет не предел;
экологическая безопасность;
декоративные свойства. Чугунное литье в виде искусных узоров делает изделия из него настоящими произведениями искусства, которые украсят интерьер любого помещения.

Преимущества чугунных печей

А чугунные печи для дома на твердом топливе обладают еще некоторыми полезными качествами:

• низкая стоимость самого отопительного агрегата, которая по сочетанию цены и качества, по отзывам пользователей, одна из лучших;
• низкая стоимость твердого топлива, будь то дрова, каменный уголь, пеллеты или отходы деревообрабатывающей промышленности;
• прибор, готовый к эксплуатации без сложного монтажа;
• способность быстро нагреть воздух в помещении;
• отсутствие электронной системы управления, которое тоже может быть достоинством. Ведь чем проще устройство, тем меньше риск поломок из-за нестабильных условий эксплуатации.

Недостатком чугунных печей является то, что отапливается только та часть дома, где она установлена. Но, если прибор использовать в водяном отоплении, то тепло поставляется во все помещения.

Печь в бане: как сделать ее более эффективной?

Банная печь может использоваться как периодически, так и постоянно. Так или иначе, хозяину выгодно, чтобы агрегат работал максимально эффективно, потребляя при этом минимум топлива.

Печи-каменки для бань, равно как и печи-камины для домов топят преимущественно дровами или торфобрикетами. Это хорошо продуманные, с точки зрения конструкции, агрегаты. Но не каждый производитель старается делать максимально экономичные печи

Поэтому если планируется приобрести печь для периодического или постоянного использования, то внимание стоит обратить на ее КПД и потребление топлива

Для максимально эффективного использования топлива следует делать так, чтобы оно сгорало полностью. В идеале топливо должно сжигаться на специальных колосниковых решетках, причем печь желательно использовать чугунную. Через поддувало к топливу на всей поверхности топливника поступает воздух, воздействие которого приводит к окислению горючих компонентов, содержащихся в используемом топливе. Результатом этого является выделение водяных паров, которые сопровождает углекислый газ. Процесс горения любого твердого топлива, например, дров приводит к выделению горючих газов. Им свойственна способность догорать, что может осуществляться в верхней части печи.

Более эффективно банные печи будут работать тогда, когда догорание горючих газов будет происходить в топливнике. Обеспечить это можно за счет поступления вторичного воздуха в печь через топочную дверцу. Топливо благодаря этому будет сгорать полностью, не образуя недогоревших частиц в виде сажи, которая скапливается в дымоходе или на камнях. Этого отрицательного эффекта следует всячески избегать, иначе может не только ухудшиться теплоотдача агрегата, но и повыситься пожароопасность помещения — скопившаяся сажа при определенных условиях может загореться.

Еще одним фактором, снижающим эффективность функционирования печи-каменки или печи-камина, являются теплопотери. Они обычно возникают при растопке агрегата и в конце процесса топки

Теплопотери иногда могут составлять до 30%, поэтому минимизация их является очень важной задачей

Повысить КПД печи-каменки или печи-камина можно также за счет:

• Снижения теплопроводности корпуса агрегата;
• Увеличения количества камней и прочих нагреваемых элементов;
• Подбора печи в точном соответствии с площадью и назначением помещения;
• Увеличения площади теплоотдачи.

Использовав эти нехитрые приемы, можно существенно повысить эффективность функционирования печи-камина или печи-каменки и минимизировать потребление топлива.

Каминные топки, разновидности и КПД

Каминная топка – это камера, в которой происходит сгорание топлива. Их принято разделять на два основных вида: открытые и закрытые. Первая отличается открытым доступом к огню, с одной или нескольких сторон. У вторых камера, где происходит сгорание топлива, изолирована от внешней среды.

Камины с открытой топкой по большей части используются как украшение интерьера или дополнительный источник обогрева. Это связано с их невысокой эффективностью (КПД камина открытого типа, как правило, не превышает 20-30%). Отсутствие возможности регулировать количество поступающего воздуха не позволяет контролировать интенсивность горения. Открытые камины отдают тепло только до тех пор, пока не погаснет пламя. Основное их преимущество – эстетическое наслаждение, получаемое при наблюдении горящего огня. Однако и камины с закрытыми топками со стеклом в качестве дверцы не лишены данного качества.

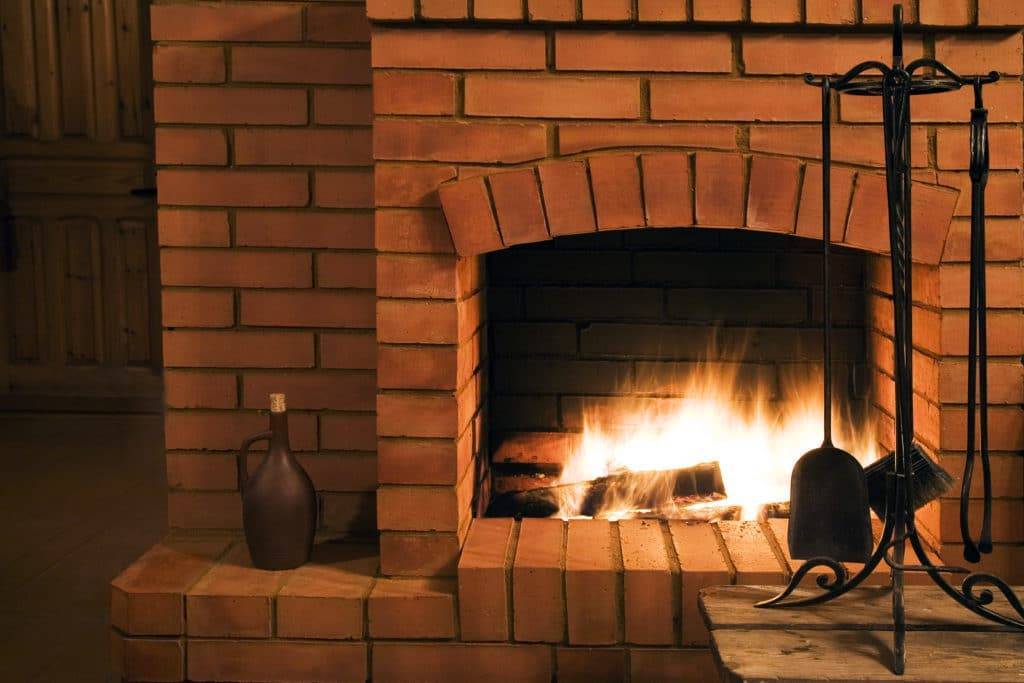

Классический дровяной камин с открытой топкой

Использование закрытой камеры сгорания позволяет легко регулировать количество поступающего воздуха, без которого невозможен процесс горения. Закрытие заслонки подачи воздуха после догорания топлива позволяет сохранить тепло на долгое время. Таким образом, повышается теплоотдача от одной загрузки дров (или сжигания определенного количества газа) и соответственно увеличивается коэффициент полезного действия камина. У топок закрытого типа этот коэффициент значительно выше, чем у открытых и достигает в среднем 70%. Использование камина с высоким КПД не только решает проблему отопления дома, но и является более выгодным в экономическом плане. Кроме того, отличающиеся высокими показателями эффективности (полезного действия) закрытые камины можно открыть (просто распахнуть или временно снять дверцу), это предусмотрено их конструкцией. Таким образом, при необходимости их можно превратить в камины открытого типа.

Дровяной камин с закрытой топкой

Что такое тепловая мощность камина?

Мощностью печи принято называть энергию, которую она производит за определенное время. Тепло, которое вы ощущаете от сгорания топлива, измеряется в кВт/ч. Согласно исследованиям, 1 кг древесины при 20 % влажности производит чуть более 4 кВт тепла.

Также нужно учитывать общий вес и размеры печи. Максимальная мощность рассчитывается по формуле: 10кг веса топки на 1 кВт/ч. Конечно же, это правило работает только в современных топках с правильной системой футеровки и подачи воздуха. Несовершенная печь с большой массой может выдавать меньше мощности — часть тепла утекает через дымоход и дрова горят неэффективно.

Топку рекомендуется загружать не более, чем на 30 % объема топочной камеры — чтобы  не уменьшать поступление кислорода для горения. Хотя при перегрузке камина дровами возможен и обратный эффект: возникает реактивная тяга и огонь невозможно остановить или уменьшить.

Hark — лидер в мировом производстве каминов, тестирует и указывает в технических характеристиках своих моделей только номинальную (тестируемую) мощность. Это делается, чтобы потребитель имел представление о том, как топка будет функционировать в ежедневном режиме.

В усвоении тепла играют роль общие показатели помещения:

• теплоизоляция — дом, с плохо защищенными от сквозняков дверьми, окнами, перекрытиями, будет терять много теплого воздуха;
• присутствие стекла в интерьере — через стеклянные детали воздух активно остывает, поэтому жилище со множеством прозрачных перегородок сложнее отапливать;
• высота потолков — так, как теплый воздух всегда поднимается вверх, дом с высокими сводами будет терять часть тепла на начальных этапах растопки.

Типичные схемы подключения камина к отопительной системе

Гравитационная конвекция.

Чтобы максимально повысить КПД камина и эффективно распределить тепло, сгенерированное в его топочной камере, по всему дому, необходимо интегрировать камин в контур обогрева дома (в случае с камином в водяной рубахе). Камины с воздуховодами нуждаются в особой развертке нагревательных элементов.

Схема воздушного отопления камином зависит от площади обслуживаемой территории. Так, гравитационная разводка подойдет, если площадь помещения, нуждающегося в обогреве, очень маленькая. Длина воздуховодов не должна превышать 3 м в длину. В таком случае нагретый у камина воздух будет подниматься по каналам, вытесняя на концах труб холодный воздух.

Принудительная конвекция.

Данный контур является полностью энергонезависимым, прост в проектировании, установке и использовании. Требования к его монтажу: длина воздуховодов не должна превышать 5 м, сама труба должна быть ровной с минимальным количеством поворотов. Конструкционным материалом труб должен выступать огнеупорный алюминий, способный выдерживать температуру 250°C. Теплоизоляция корпуса воздуховодов обязательна.

Контур с принудительным движением воздуха, хотя и стоит дороже в исполнении, по сравнению с гравитационным аналогом, он позволяет отопить большую площадь помещения. При этом на эффективность системы не повлияет сложная планировка дома. Помимо воздуховодов данный контур комплектуется элементами приточной вентиляции (как главный движущий механизм теплого воздуха), соединительными узлами и уголками, всевозможными элементами управления направленными потоками воздуха.

Как увеличить КПД камина

Увеличение эффективности актуально для любого устройства. Среди каминов вопрос, как повысить КПД, наиболее актуален для дровяных топок, т.к. у них этот показатель минимален. Поэтому основная масса методов повышения КПД, описанных ниже, будет применима именно к ним. Итак, для увеличения эффективности можно и нужно прибегать к следующим действиям:

• Своевременная чистка камина.Неотъемлемым спутником эксплуатации дровяного камина является образование золы. Ее накопление в зольнике приводит к затруднению циркуляции воздуха в топке, что негативно сказывается на процессе горения дров. Поэтому стоит регулярно выгребать ее из камина, а также счищать с дымохода, так как ее накопление на стенках трубы способствует значительному снижению эффективности теплопередачи.
• Закрытие заслонки. Всякий раз, когда догорают дрова нужно перекрывать подачу воздуха в топку. Это поможет избежать потери теплого воздуха через дымоход. Кроме того, после длительной эксплуатации заслонка может деформироваться и перестать обеспечивать герметичное перекрытие трубы. В таком случае ее необходимо заменить.
• Использование только сухих дров. Если топить камин влажными дровами, ощутимая часть энергии уходит на испарение воды.
• Использование прогрессивных видов топлива. В настоящее время выпускается специальное гранулированное топливо для каминов. При его сгорании выделяется значительно большее количество тепловой энергии, кроме того, ему сопутствует меньшее количество продуктов сгорания. Это выгодно не только с точки зрения обслуживания камина, но и в экологическом плане.
• Использование водяного контура. Как известно, вода обладает большой теплоемкостью. Поэтому разместив в непосредственной близости от топки радиаторный блок с системой труб, расходящихся по дому и циркулирующей внутри водой можно добиться значительного увеличения эффективности камина, как отопительного прибора.
• Использование аккумулирующих тепло элементов. Основной проблемой каминов с дымоходом является выход через него значительной части тепла (продукты сгорания имеют на выходе очень высокую температуру). Частично нивелировать данный эффект можно путем установки в дымоходе устройств, накапливающих тепло.

Все вышеописанные приемы можно использовать в домашних условиях без помощи профессионалов. Соблюдение этих нехитрых правил позволит повысить КПД камина до приемлемой величины, не прибегая к замене топки.

Преимущества шамота

Дом, камин в котором твёрдотопливный, частично собирается из шамотного кирпича. Он имеет характерный жёлтый оттенок и обладает безупречными характеристиками. Хорошо переносит высокие температуры до 1100 градусов, не подвергается расширения и деформациям. Из него выкладываются внутренние элементы печки, так как он постепенно нагревается и также медленно отдаёт и распространяет тепло по помещениям дома.

Важно помнить, что распилить такой кирпич на части своими руками – это практически невозможно за счёт его высокой прочности. Однако если в этом возникла необходимость, можно купить в специализированном магазине элементы треугольной, квадратной, вытянутой и любой другой формы

Это позволит собрать арку и другие элементы отопительной конструкции.

Рассчитываем необходимую мощность топки

Отапливаемая площадь помещения напрямую влияет на качество отопления. Также имеет значение качество изоляции и климатическая зона помещения. По французским  стандартам каждый киловатт номинальной мощности закрытого типа топки или печки-буржуйки обогреет воздух:

• 15 м3 дома без изоляционной системы, в холодных климатических зонах
• 20 м3 дома с наличием нормальной изоляции, если климатическая зона умеренная
• 33 м3 дома с наличием хорошей изоляцией, если теплая климатическая зона.

На территории же СНГ пользуются такими расчетами: 1 кВт мощности топки камина сможет обогреть 26 м3 воздуха в помещении в течение 2 часов до наступления комфортной температуры воздуха.

Производим расчёты топочного отверстия

Печь, кладка которой будет выполняться своими руками, должна иметь максимально точные и подробные расчёты каждого конструктивного элемента. Для этого в первую очередь определяем габаритные размеры топки.

Например, если помещение имеет площадь 30 квадратных метров, а высота потолков составляет от 3 до 3, 5 метров, значит, топливный отсек будет иметь размер 0,6 кв.м. Для пространства площадью 20 квадратов, этот параметр составит 0,4 или 52х77 сантиметров. Если гостиная или спальня имеет площадь 10 квадратов, топливник будет равен 0,2 квадратам или 36х45 сантиметров.

Не менее важно учитывать и правильно рассчитывать такие показатели как высоту и глубину топливного отсека. Глубина топливного отсека будет варьироваться в пределах от одной второй до двух третьих от высоты обрамления. При несоблюдении этого аспекта могут возникнуть определённые сложности и неисправности в эксплуатации данного отопительного оборудования

Если выбранная глубина недостаточная, помещение может периодически задымляться. Если глубина больше максимального показателя – это негативным образом скажется на таком показателе как теплоотдача

При несоблюдении этого аспекта могут возникнуть определённые сложности и неисправности в эксплуатации данного отопительного оборудования. Если выбранная глубина недостаточная, помещение может периодически задымляться. Если глубина больше максимального показателя – это негативным образом скажется на таком показателе как теплоотдача.

Для вычисления габаритов дымохода, необходимо взять за основу габариты топочного отверстия. Дымоходная система должна иметь площадь, которая будет меньше топки в 10 раз. Для кирпичного дымохода существуют определённые стандарты, составляющие 140 на 140 или 140 на 270 миллиметров. Для труб из нержавеющей стали, диаметр отверстия составит в среднем около 11 сантиметров. При этом общая суммарная высота дымоходной системы составит порядка пяти метров.

Не менее важно определить габариты всей печи. В этом случае за основу берётся размер используемого для кладки кирпича (65х120х250 миллиметров). Также при расчётах следует добавить такой параметр как толщина швов

Из этого делаем вывод, что один ряд будет иметь высоту около 70-80 миллиметров. Задняя перегородка камина может собираться не из целого, а 1/2 кирпича: 125 миллиметров. Боковины же должны состоять из цельных элементов: 250 миллиметров

Также при расчётах следует добавить такой параметр как толщина швов. Из этого делаем вывод, что один ряд будет иметь высоту около 70-80 миллиметров. Задняя перегородка камина может собираться не из целого, а 1/2 кирпича: 125 миллиметров. Боковины же должны состоять из цельных элементов: 250 миллиметров.

Порядовка печи играет ключевую роль и является залогом успешного проведения строительных работ своими руками. Сделав чертёж, вы сможете предварительно учесть все нюансы и тонкости постройки, при необходимости внести все соответствующие корректировки.

Кладка каминов, выполняемая новичком, должна походить по готовой схеме. Однако даже в этом случае, расход материала может отличатся. При покупке, берите кирпич и строительные смеси с небольшим запасом!

Печи для дома могут иметь различный расход материалов, что напрямую связанно с их разновидностью и способом расположения в интерьере. Например, на угловой камин габаритами метр на метр, уйдёт порядка 210 единиц стандартного и 120 огнеупорного кирпича. Для пристенного очага размером 650 на 1150 миллиметров, потребуется 260 единиц красного и 120 жаропрочного кирпича.

Камин, размеры которого определенны, будет гарантированно соответствовать вашим пожеланиям, в том случае если вы удостоверитесь в правильности подсчётов. Для этого даже опытные профессионалы первоначально выполняют кладку нескольких рядов насухо, то есть без кладочного раствора.

Особенности применения

Если покупаются дровяные печи для отопления частного дома, то к ним производитель всегда добавляет инструкцию, которая позволяет ознакомиться с основными правилами работы. В такой документации есть абсолютно все замечания, прописана даже рекомендуемая влажность топлива. Но даже внимательное изучение инструкции и соблюдение всех правил эксплуатации не всегда позволяет избежать неприятностей.

• При установке прибора трубы надо собирать против движения газов, это позволит исключить оседание сажи на полу помещения;
• Не стоит мудрить со схемой установки, она должна быть простой, чтобы при надобности ее легко можно было разобрать;

Стоит учитывать, что поверхность прибора сильно нагревается, и пространство возле него должно быть безопасным и недоступным для детей.

Что лучше: камин с водяным контуром или с воздуховодами?

На данный вопрос однозначно ответить нельзя. Преимущества и недостатки обеих систем исходят из особенностей отапливаемого помещения, желаемого температурного режима в комнатах.

Отопительные камины с водяным контуром имеют следующие преимущества:

• эффективность;
• невысокая себестоимость;
• контур камина легко интегрируется в уже существующую систему отопления дома;
• возможность приготовления горячей воды;
• невысокая себестоимость оборудования;
• невысокая цена энергоносителя.

Отопительный камин с водяным контуром имеет недостатки:

• низкий КПД;
• необходимость в постоянной загрузке энергоносителя;
• ручной механизм регулировки интенсивности работы.

Если сравнивать между собой камины с открытой и закрытой камерами сгорания, то КПД первой составляет 20%, а второй – 70%.

Камин с воздушным отоплением своими руками изготовить легче всего, потому что оборудование не отличается сложным устройством. Саму разводку воздушных каналов также несложно организовать. В помещении уже через несколько минут достигается нужная температура.

Недостатки каминной обогревательной системы с воздуховодами:

• постоянная циркуляция пыли в доме за счет работы вентиляторов (в случае принудительной циркуляцией воздуха);
• повышенный уровень шума из-за перемещения воздуха по воздуховодам;
• температура в помещении также быстро падает, как и поднялась после угасания камина;
• низкий КПД;
• необходимость в ручном контроле реакции горения;
• необходимость в постоянной загрузке энергоносителя в топку.

Отопление дома камином с водяным контуром и с воздуховодами может выступить прекрасным альтернативным источником тепла, но никак не основным. Подобные нагревательные элементы работают на недорогом энергоносителе. Но камины могут позволить себе те люди, которые не поленятся постоянно подбрасывать в топку дрова, производить контроль над интенсивностью их горения и периодически чистить дымоходы.

О каменных печах

Каменные печи не теряют своей популярности, по сей день, несмотря огромный выбор современных моделей. Это объясняется надежностью конструкции, высокими показателями теплоотдачи и функционирования.

Чаще всего печи из камня устанавливают в домах, которые строятся в местностях, отдаленных от централизованного отопления.

Альтернативные источники топлива, такие как уголь и дрова, стоять гораздо меньше электроэнергии или газа. Каменная печь на дровах помогает создать в доме особую атмосферу.

В таких домах чувствуешь себя уютнее, а пища, приготовленная в печи, обладает умопомрачительным ароматом и вкусом. Современный дизайн печей превращает обычную конструкцию в настоящее произведение искусства.

Достоинства и недостатки чугунной топки

Теперь, когда мы определились с типом каминной конструкции, нужно выбрать материал для топки. Топка может быть выложена из шамотного кирпича или сделана из чугуна, стали. В отличие от стальных конструкций, чугунные топки отличаются недорогой ценой и практичностью.

Чугунный камин на даче

К достоинствам таких чугунных топок можно отнести:

• огнеупорность;
• стойкость перед деформацией;
• простоту монтажа;
• невысокую цену;
• высокая производительность;
• хорошая теплопроводность;
• отличная герметичность камеры;
• способность прогреть помещение площадью до 300 квадратных метров;
• высокая тепло накопительная способность.

Особая конструкция чугунной закрытой топки со стеклом позволяет аккумулировать тепловую энергию и отдавать до 70% в помещение.

Внешняя часть такой топки покрыта специальной защитной краской, которая выдерживает высокую температуру до 700-700 градусов по Цельсию. Лицевая сторона оборудуется стеклянной дверцей, которая позволяет следить за интенсивностью пламени, любоваться очагом и подбрасывать дрова.

Чугунная топка

А нижняя часть любой топочной камеры предполагает наличие зольника. Это то место, где скапливаются продукты горения: смолы, пепел, зола. Также эта часть камина выполняет и другую функцию. Как известно, процесс горения не может происходить без кислорода. Именно через зольник поступает воздух в чугунную топочную камеру.

К недостаткам чугунных топок со стеклом можно отнести:

• малый обзор смотрового окошка;
• окно быстро покрывается сажей, что еще больше снижает обзор;
• все изделия производятся в черном цвете, что не позволяет варьировать дизайн такого камина.

Но последний пункт легко исправить, если установить декоративную решетку на камин в виде бронзовой ажурной сетки.

Другие изменения

Очень хорошие показатели в плане производительности имеются, помимо всего прочего, и у газовых нагревательных агрегатов, оснащенных модуляционными горелками. Современные котлы от лучших европейских производителей изначально дополняются подобными элементами двухуровневыми или же полностью модулированными. Горелки этого типа способны самостоятельно приспосабливаться к фактическим рабочим параметрам смонтированной в доме системы отопления. Таким образом процент недожога в котлах такой конструкции снижается до минимума.

В обычных нагревательных агрегатах владельцы дома могут, помимо всего прочего, попробовать изменить положение горелки. Установка этого элемента ближе к водяному контуру позволяет повысить КПД котла на несколько процентов. Тепловой баланс агрегата в этом случае увеличивается в большую сторону.

Расчет параметров

Исходной точкой для расчета конструкции может служить объем комнаты или ее площадь. Чтобы определить площадь каминного окна, являющегося передней частью топки, нужно площадь комнаты разделить на 50. Все необходимые измерения для дома реально провести без специальных приборов. Зная площадь топочного отверстия, придется решить небольшую задачу по математике. Отношение ширины и высоты окна выражается дробью 2/3. Исходя из этих условий, определяются первые конкретные размеры.

От глубины топки теоретически скорость течения газов не должна зависеть. Но практика показывает абсолютно противоположные результаты.

• Чрезмерная глубина ведет к увеличению скорости. Такой исход считается неблагоприятным, так как тепло не будет успевать передаваться в комнату и вместе с теплым воздухом покинет помещение через дымоход.
• Малая глубина топки – прямая причина плохой тяги. Комната постепенно начнет наполняться продуктами сгорания.

Полезно знать: Установка камина в деревянном доме, основные этапы работы

Стандартную глубину привязывают к высоте окна. Она составляет 2/3 от значения последней. Выбранные пропорции проверены годами и являются истиной, к которой нет необходимости подбирать теорию.

Готовый чугунный вариант

Полный расчет камина подразумевает вычисление параметров и для дымохода. Но здесь основные показатели находятся в зависимости от формы дымового канала. В поперечном сечении канал может представлять собой круг, квадрат или прямоугольник.

Конвекционные потоки поднимаются по дымоходу по сложной траектории, которая похожа на спираль. В результате этого в канале круглого сечения воздушные массы практически не встречают препятствия. В остальных двух видах каналов по углам образуются микропотоки, которые своим завихрением препятствуют движению дыма. В таких дымоходах целесообразно говорить об эффективном канале, с площадью, гораздо меньшей площади дымового отверстия.

Данная теория является доказательством того факта, что при одинаковой высоте дымохода величина тяги зависит от формы сечения канала. Усредненные параметры дымохода можно установить и их придерживаться при строительстве. На длину трубы будет влиять место ее выхода сквозь кровлю

Здесь важно не соблюдение пропорций, а расстояние от трубы до конька. Если оно варьируется в пределах 1,5 м, то труба возводится выше верхней точки крыша на 0,5 м

Таблица на основе габаритов дымовой трубы

Следующий диапазон расстояний, ограниченный тремя метрами, соответствует равенству уровней трубы и конька. При расстоянии от трубы до конька, превышающем 3 м необходимо применить геометрические построения. Мысленно следует провести горизонтальную линию через самую верхнюю точку крыши. От нее отсчитать угол 10° градусов и провести луч. Наша труба должна заканчиваться на пересечении луча и оси дымового канала.

Не следует забывать и про площадь канала. Она должна быть в 10 раз меньше, чем площадь каминного окна. Если выполнить канал с большей площадью, то это не приведет к увеличению тяги, как может показаться на первый взгляд. Слишком большая площадь способствует прорыву потоков холодного воздуха из атмосферы в комнату. Это явление называется обратной тягой.

Полезно знать: Пылесос для очистки камина и печи, основные отличия от бытового аналога

Типичные схемы подключения камина к отопительной системе

Гравитационная конвекция.

Чтобы максимально повысить КПД камина и эффективно распределить тепло, сгенерированное в его топочной камере, по всему дому, необходимо интегрировать камин в контур обогрева дома (в случае с камином в водяной рубахе). Камины с воздуховодами нуждаются в особой развертке нагревательных элементов.

Схема воздушного отопления камином зависит от площади обслуживаемой территории. Так, гравитационная разводка подойдет, если площадь помещения, нуждающегося в обогреве, очень маленькая. Длина воздуховодов не должна превышать 3 м в длину. В таком случае нагретый у камина воздух будет подниматься по каналам, вытесняя на концах труб холодный воздух.

Принудительная конвекция.

Данный контур является полностью энергонезависимым, прост в проектировании, установке и использовании. Требования к его монтажу: длина воздуховодов не должна превышать 5 м, сама труба должна быть ровной с минимальным количеством поворотов. Конструкционным материалом труб должен выступать огнеупорный алюминий, способный выдерживать температуру 250°C. Теплоизоляция корпуса воздуховодов обязательна.

Контур с принудительным движением воздуха, хотя и стоит дороже в исполнении, по сравнению с гравитационным аналогом, он позволяет отопить большую площадь помещения. При этом на эффективность системы не повлияет сложная планировка дома. Помимо воздуховодов данный контур комплектуется элементами приточной вентиляции (как главный движущий механизм теплого воздуха), соединительными узлами и уголками, всевозможными элементами управления направленными потоками воздуха.

Устройство оборудования

Основой камина является стальной кожух (16). В него монтируется топочная камера (1). Чугунная дверца (2) не дает жару выпадать из топочной камеры. Для этого она оснащается каленым стеклом (3) и засовом (4). Кожух топочной камеры (5) соединяется с каркасом при помощи чугунных осей. Низ топки выполнен из толстолистного чугуна (6). Поверх его укладываются колосники (10).

Комплектация камина.

Сегодня каминный нагревательный элемент можно купить на рынке аналогичного оборудования. Однако некоторые люди хотят сделать камин с водяным отоплением своими руками. Для этого нужно подробнее ознакомиться с его устройством.

Они также имеют внушительную толщину, так как здесь происходит непосредственная реакция окисления энергоносителя. Газовые камины для отопления не имеют колосниковой решетки, так как здесь не образуется зола, которая должна скапливаться в зольнике. Топочная камера имеет чугунный заборчик (11). Он выполняет и декоративную функцию, и выступает в качестве дополнительной защиты от выпадения горящего топлива. Зольник (7) в нижней части устройства необходим для сбора твердых продуктов горения. Он в обязательном порядке должен быть выдвижным.

Комплектующие камина с водяным контуром отопления.

Регулировка интенсивности горения энергоносителя происходит за счет подачи первичного воздуха. Регулирующую функцию выполняют окошко (8) в зольнике и дроссель с ручным управлением (9). Вторичный воздух, необходимый для дожигания газообразных продуктов горения дров и твердых частиц, которые поднимаются вместе с потоками газа, поступает через отверстие в каленом стекле дверцы.

Камин с водяным контуром отопления своими руками оснащается дымогарными трубами, через которые дым проходит в дымоход (12). Обязательный атрибут дымохода – регулирующий шибер (13). Угол его наклона определяет специальный механизм (14). Подача холодного теплоносителя с контура отопления происходит через нижние патрубки (18). Подогретый теплоноситель покидает камин через верхние патрубки (19). Патрубки 20-22 предназначаются для монтажа змеевика, терморегулятора.

Расчет производительности

Для того чтобы получить максимальную эффективность работы топки, необходимо правильно рассчитать тепловую мощность. Если правильно сделать расчет, камин может стать основным отоплением. Когда выполняется расчет производительности, нужно обязательно учитывать, несколько очень важных показателей:

Уровень теплоизоляции помещения. Если теплоизоляция дома плохая, тогда потребуется более мощная топка.

Объем помещения. Для помещения 200 куб. метров мощность топки должна быть не меньше 8 кВт. Если объем помещения достигает 250 куб. метров, устанавливается топка, мощностью 10 кВт. При использовании камина как дополнения к интерьеру, его мощность может иметь более низкое значение;

Конфигурация изделия. Топки обычно отличаются своим видом и обладают индивидуальными характеристиками, влияющими на их производительность. Угловые системы отличаются своей компактностью

Их внешний вид всегда привлекает внимание, однако обогреть большое помещение они не способны. Их лучше устанавливать в маленьком дачном домике;

Топливо

Самым популярным видом топлива остаются обыкновенные дрова, но в некоторых моделях можно использовать альтернативные виды. Это нужно обязательно учитывать. Ведь именно от топлива зависит уровень тепла в доме.

Выводы

Многие пользователи, еще по старинке предпочитают печи длительного горения с лежаком, как модель «Булерьян». Но такой вариант больше подойдет для наиболее просторных загородных домов. Модель выбирается в зависимости от:

1. Утепления.
2. Назначения.
3. Площади помещения.

На сегодняшний день наиболее популярная печь-камин для дачи длительного горения, выполняющая сразу два действия: модель обогрева с местом для приготовления еды. Можно выбрать компактную модель и недорогую по стоимости. Наш видео обзор поможет вам с выбором нужной модели, и расскажет о тонкостях использования ее в быту.
