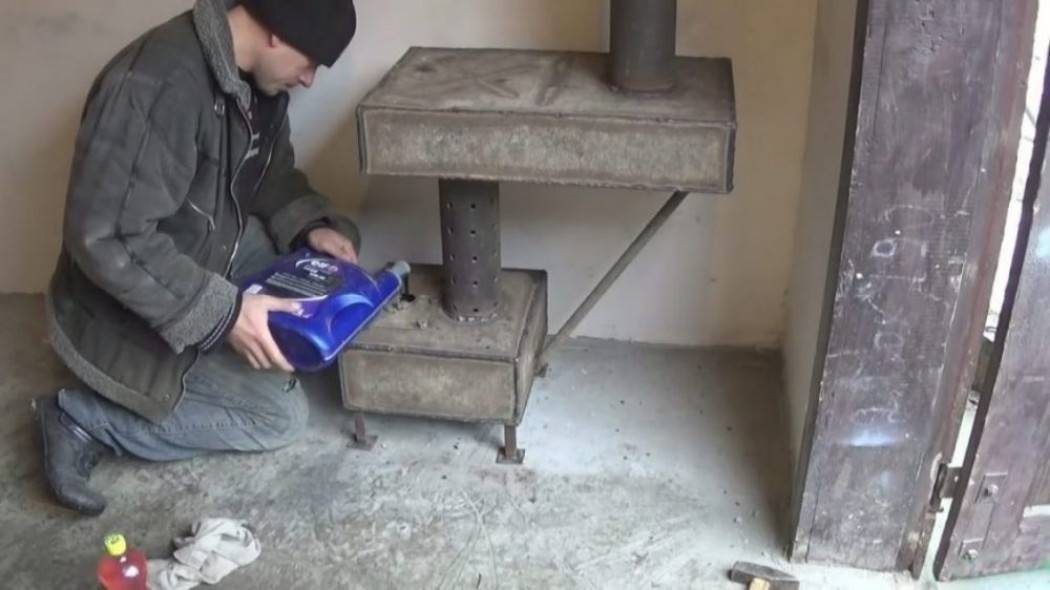

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).

вернуться к меню

Кол-во блоков: 27 | Общее кол-во символов: 40284Количество использованных доноров: 8Информация по каждому донору:

1. -na-otrabotke-svoimi-rukami-chertezhi-video: использовано 3 блоков из 10, кол-во символов 3312 (8%)
2. : использовано 5 блоков из 7, кол-во символов 9726 (24%)
3. -na-otrabotannom-masle: использовано 2 блоков из 9, кол-во символов 5275 (13%)
4. : использовано 3 блоков из 7, кол-во символов 2075 (5%)
5. : использовано 2 блоков из 4, кол-во символов 8741 (22%)
6. -doma/pechi-i-sistemy-otopleniya/: использовано 2 блоков из 4, кол-во символов 2969 (7%)
7. -na-otrabotke-svoimi-rukami: использовано 3 блоков из 7, кол-во символов 3049 (8%)
8. -na-otrabotke/: использовано 6 блоков из 13, кол-во символов 5137 (13%)

Дизельное отопление

Этот способ отопления используют для обогрева загородной недвижимости и гаражей.

Что представляет собой?

Такое отопление имеет схожий принцип работы с водяным контуром, но есть и свои нюансы. Котел, нагревающий теплоноситель, работает от дизельного топлива.

Жидкость разносится по системе и возвращается обратно с помощью циркуляционного насоса. После нагрева теплоносителя источник прекращает свою работу, а после остывания возобновляет.

Достоинства и недостатки

Плюсы дизельного отопления:

• автоматизированная работа котла;
• независимость от центрального отопления, благодаря чему отопление включает и отключает пользователь по своему усмотрению, исходя из температуры на улице;
• распространенность топлива, которое можно приобрести на любой автозаправочной станции.

Недостатки:

Достоинства такой печи, и какие недостатки нужно учесть

Печи на отработанном масле с водяным контуром выручают во многих случаях и имеют свои преимущества:

• это универсальный отопительный агрегат, который идеально подходит для помещений хозяйственного назначения, теплиц, домашних мастерских, гаражей;
• сооружение печи обходится недорого (её можно собрать из металлолома);
• очень быстро прогревает помещение при любых морозах;
• компактная конструкция;
• можно приспособить для подогрева и приготовления пищи;
• позволяет утилизировать отработку.

Но есть и недостатки, которые нужно иметь в виду при эксплуатации печи:

• требовательна к регулярной очистке дымохода и камер сгорания, так как во время работы интенсивно покрывается сажей;
• работает «громко», при активном горении топлива издаёт гул;
• нужна тара и место для хранения отработанного масла (на улице при минусовых температурах оно промёрзнет);
• печь пожароопасная, так как корпус раскаляется до очень высоких температур и нужно строго соблюдать требования по установке и эксплуатации.

Но все эти недостатки не являются существенными по сравнению с экономией топлива, особенно если машинное отработанное масло достаётся бесплатно. При соблюдении всех требований печь будет служить долго и безопасно.

Как устроен котел на отработке

Котлы на отработке отличаются от газовых тем, что им необходимо иметь склад топлива в непосредственной близости от котла. Обычно это бочка, цистерна или бак. Безопасным считается расстояние склада от котла не менее 20 м, но при этом приходится решать вопрос перекачки топлива. Эта проблема напрягает зимой, когда вязкость масла растет.

Обычный набор узлов для котла на отработке содержит:

• корпус котла;
• горелку;
• термостат;
• масляный насос, дозирующий топливо;
• клапан запорный;
• фильтры для топлива;
• регулятор тяги;
• циркуляционный насос;
• дымоход (часто поставляется отдельно или под заказ).

в т. ч.вязкостью топлива,

Эффективность сгорания топлива тем выше, чем более «парообразным» выглядит струя топлива, которая закачивается с помощью форсунки в камеру сгорания горелки. Для работы форсунки, фактически распылителя, применяют сжатый воздух, для которого также есть свои «рамки»: его давление, например в горелке AL-10V, при расходе около 100 л в минуту должно быть около 2 бар. У потребителя есть выбор — применить цеховую магистраль сжатого воздуха или пользоваться собственным встроенным в горелку компрессором. Побеждает вариант с меньшей ценой или большей надежностью — что кому ближе по душе. Камера сгорания горелки у котла имеет вид своеобразной «сковородки», в которую впрыскивается топливовоздушная смесь для поддержания процесса горения.

Горелки ведущих производителей имеют большие отличия. Это касается и конструкции самой горелки, и и ее возможным применением — каждый вид жидкого топлива, по причине своих физико-химических отличий, требует установки своей «личной». Тем не менее, лучшие образцы, например, горелка Clean Burn по замыслу разработчиков «всеядная». Вот перечень видов топлива, которые ей под силу:

• дизельное топливо;
• отработка моторных и других масел;
• животные жиры;
• масло рапсовое.

Теплообменник

Над «сковородкой» располагается теплообменник, который имеет множество разных конструкций. Его принцип работы состоит в том, что некий набор трубок заполняет теплоноситель, вода, и пламя горелок ее нагревает через тонкие стенки трубок. Нагретая вода поступает на выход котла и либо подается в закрытый отопительный контур «котел-отопительные батареи-котел», либо (при добавке бойлера) используется еще и для бани, технологических нужд и т. д.

котла на жидком топливедыма и копоти.стальной трубы,

Изготовление котла своими руками

Под жидкое горючее можно переделать любую твердотопливную или газовую печь. Но для самостоятельного изготовления лучше выбрать чертеж котла на отработке с водяным контуром с пламенной чашей.

Самодельный котел имеет небольшие размеры, но при этом обеспечивает 15 кВт тепловой мощности. В час он расходует не более 1,5 л отработки в час. Воздух в камеру сгорания нагнетается с помощью небольшой турбины, поэтому нужно будет озаботиться подведением электричества к агрегату. Горючее поступает в зону сгорания порциями из отдельного бака, оснащенного вентилем. Последний может служить регулятором нагрева.

Для улучшения дожига в центральной трубе имеется большое количество отверстий и горизонтальных прорезей. Дым от сгорания топлива уходит через дымоход, закрепленный на выходе из камеры сгорания.

Необходимые инструменты и материалы

Нужно заранее приготовить емкость, из которой будет изготовлен корпус. Лучше всего для этого подходит газовый баллон. Нужно выбирать экземпляр объемом от 50 л.

Также понадобятся следующие материалы:

1. Стальная труба Ø 100 мм с толщиной стенок не меньше 2 мм. Она нужна для дымохода.
2. Металлический лист в половину сантиметра. С его помощью камера сгорания будет отделена от зоны испарения.
3. Железная труба Ø 100 мм с толщиной стенок 6 мм. Она пойдет на изготовление горелки.
4. Тормозной диск от машины. Его диаметр должен быть не меньше 20 см.
5. Муфта для соединения труб.
6. Шаровый кран на полдюйма
7. Топливный шланг.
8. Бак для хранения топлива.
9. Заготовки для ножек.
10. Патрубки.

После сборки устройства его нужно будет защитить от коррозии. Для этого дополнительно следует приобрести необходимую химию и эмаль.

Что касается инструментов, то в первую очередь понадобится аппарат для сварки. Лучше всего использовать инвертор, так как он позволяет делать качественные сварные швы. Также пригодятся: дрель, УШМ с набором дисков, сверла, плашки для резьбы, ключи, электрический наждак.

Работать с металлом придется много. Для ускорения работы нужно приготовить емкость с водой для быстрого охлаждения инструментов.

Порядок сборки

Прежде чем приступать к работе с баллоном, его нужно полностью освободить от остатков газа. Делается это простым сворачиванием вентиля и переворачиванием емкости для удаления конденсата. После промывки баллона можно приступать к сборке котла:

1. В баллоне прорезаются 2 проема один над другим. Между ними оставляется перемычка шириной в 50 мм. Верхнее окно больше нижнего в 2 раза.
2. К краям кусков, оставшихся после выпиливания проемов, привариваются петли и защелки. Это будут дверцы проемов.
3. Из листа металла толщиной в 5 мм вырезается диск по диаметру баллона. В центре полученной детали делается отверстие под трубу Ø 100 мм. Диск подгоняется по месту в баллоне.
4. Отрезается кусок трубы с толстыми стенками длиной в 200 мм. В нем насверливаются отверстия Ø12 мм с шагом не более 40 мм. Причем перфорация должна занимать лишь половину заготовки.
5. По центру полученной горелки приваривается ранее заготовленный диск. Он должен размещаться над отверстиями.

Создайте котел своими руками

1. Перегородка с горелкой вставляется в баллон и приваривается к перегородке между проемами.
2. Чаша испарителя собирается из тормозного диска. Имеющиеся в нем отверстия заваривается с использованием металлического диска.
3. Делается крышка для чаши с отверстием под горелку. К его краям приваривается муфта из стальной трубы.
4. Из двух листов металла вокруг баллона наваривается корпус водяной рубашки. В верхней и нижней части кожуха вырезаются отверстия для последующего крепления патрубков подачи и отвода воды.
5. Сверху почти готовый котел закрывается крышкой с врезанной трубой для дымохода.
6. В боковую стенку баллона на уровне нижней камеры врезается трубка для горючего. Ее кончик должен располагаться точно над окном подачи топлива в чашу.
7. Бачок с горючим прикрепляется через шаровой кран.

После завершения сборочных работ нужно проверить работоспособность агрегата. Делать это лучше до постановки в отопительную систему. Для проверки через шаровой кран в нижнюю топку заливается отработанное масло. Сверху добавляется немного керосина и поджигается. Если все нормально, то можно врезать котел в систему отопления.

Меры предосторожности

Главный вопрос, интересующий потребителя, — это насколько безопасно отопление отработкой. Возникающие жалобы по поводу неприятного запаха от сгорания масла говорят о несоблюдении правил эксплуатации отопительного устройства.

Важно правильно сделать выбор отработки. В её составе не должны присутствовать вещества, которые могут легко воспламениться, например бензин или ацетон, а также должны отсутствовать сторонние добавки. Именно они загрязняют отдел с горелкой

При отоплении нужно соблюдать такие меры безопасности:

Именно они загрязняют отдел с горелкой. При отоплении нужно соблюдать такие меры безопасности:

1. Сечение трубы должно быть минимум 10 см. Лучшим вариантом будет использование сэндвич-дымохода. На его поверхности образуется небольшое количество сажи.
2. Не следует хранить резервуары с топливом вблизи аппарата.
3. Ёмкости с маслом должны быть герметично закрытыми. Если в топливо попадёт вода, то при работе горелки произойдёт разбрызгивание, а это повышает риск пожара.
4. Температурное воздействие на котёл с отработанным маслом намного больше, чем на устройства с твёрдым топливом. Поэтому нужно соблюдать толщину стенок теплообменника и камеры сгорания (2 мм).

Чтобы избежать задымлённости и загазованности котельной, необходимо присутствие системы принудительной циркуляции воздуха. Рекомендуется соблюдать воздухообмен с такими параметрами: 180 кубометров в час на 1 кв. м. Только при выполнении этих требований для отопления загородного дома возможна безопасная эксплуатация системы обогрева.

Отопление, изготовленное самостоятельно, довольно экономно и достойно соперничать с другими видами обогрева. Специфика его заключается именно в отработанном масле. Такая система хороша, если нет других вариантов или имеется достаточный запас топлива. Основная сфера применения таких конструкций — промышленные предприятия, где есть большое количество отработанного масла.

История возникновения

Развиваться сфера отопительных приборов на отработке началась ещё в 60-е годы ХХ века. Тогда в силу популяризации гаражных кооперативов возникла необходимость отопления таких помещений. Усилила темп развития копеечная цена на топливо и масло. В то время за слив отработанного масла могли оштрафовать на треть зарплаты. В результате таких условий была придумана печь с наддувом на отработке.

Керогаз – печь такого типа была изобретена для утилизации отработанного масла

Печь на отработке работает по тому же принципу, только на этот момент ещё не придумали, как простыми способами заставить полностью сжигаться вязкое и загрязнённое топливо.

Также одним из прародителей масляной печки была газовая установка, широко применяющаяся во время Второй мировой войны.

В этом видео вы узнаете как сделать печь своими руками:

Принцип действия

Отработкой называются отслужившие свой срок моторные масла. Они являются источником загрязнения окружающей среды и плохо горят. Объясняется это неспособностью кислорода окислить весь набор химических элементов, входящих в состав. Но если удается расщепить отработку на простые составляющие, то она превращается в энергоэффективное топливо.

Метод разделения отработанного масла в науке используется давно — это пиролиз. С помощью этого процесса можно выделить горючие вещества из любого типа топлива: древесины, угля и нефти. Этот процесс прост и не требует дополнительных финансовых затрат.

Основное преимущество пиролиза заключается в том, что при горении топлива он сам себя поддерживает и даже регулирует. Человеку даже не нужно вмешиваться в этот процесс.

Плюсы котла отопления, сделанного своими руками

Водяной котел своими руками просто незаменим для загородного жилища, где услуги за отопление нередко бывают слишком высокими. Водный котел своими руками на дровах для печи – отличная альтернатива газу. а также он позволит значительно сэкономить горячую воду.

Когда речь идет о загородном доме, то далеко не все дома подключены к газовому отоплению, а подключить – тоже удовольствие не из дешевых. Конечно же, проблему можно решить и другим путем, приобретя в магазине электрическую модель для отопления, но она тоже очень дорогая, да и траты на электричество при условии его установки тоже вырастут.

Модель, созданная собственноручно, может не уступать заводским моделям по показателям мощности и эффективности, а иногда и превосходит их в разы. Если работать строго по инструкции и правильно произвести все расчеты, то результатом вы точно разочарованы не будете.

Приступая к работе, не забывайте о правильном расчете температуры, а также выбирайте не слишком тонкие листы металла, чтобы он не выгорел. Кроме того, в качестве материала для работы вы можете взять старые использованные котлы или же на основе готовой дровяной печи.

Ключевые преимущества водяного котла для отопления при печи, сделанного вручную:

1. экологичность;
2. хороший показатель КПД;
3. низкая себестоимость материалов и топлива;
4. безопасность;
5. приемлемые условия работы;
6. автономная установка.

Принцип работы котла

Отопительный котел, работающий на отработанном масле, функционирует, исходя из целого ряда моментов. Установленный масляный нанос забирает требуемое количество горючего из расходной емкости и переводит его в специальную испарительную камеру.

По сути, она представляет собой стандартную металлическую трубу. Стоит отметить, что для этой цели лучше всего брать трубу с довольно толстыми стенками, чтобы она могла выдержать максимально высокую температуру.

Чтобы отработанное масло стало пригодным для использования в системе отопления, его доводят до температуры 40 градусов. При попадании горючего на дно камеры оно постепенно начинает испаряться, становясь масляным паром, который в дальнейшем поднимается в камеру сгорания.

Обязательно учитывают при сборке подобного котла, что любая система, которая функционирует за счет отработанного масла, в обязательном порядке должна быть оснащена системой подогрева. Если пренебречь подобным моментом, то отработанное масло не будет становиться требуемой температуры.

Это приведет в дальнейшем к плохому воспламенению горючего, оно не сможет сгореть в полном объеме. Этот же факт станет причиной образования большого количества сажи, от которой котел придется постоянно очищать, чтобы он не вышел из строя.

Чтобы камера сгорания нормально работала, в ее конструкцию добавляют так называемый перфорированный воздуховод, через который за счет особого вентилятора наддува приходит дополнительный воздух. Далее масляные пары будут перемешиваться с воздухом и образовывать определенную смесь, способную полностью сгореть. В результате теплоноситель системы отопления будет прогреваться в полной мере, а продукты сгорания уйдут в дымоход.

Обязательно учитывают при сборке подобного котла, что любая система, которая функционирует за счет отработанного масла, в обязательном порядке должна быть оснащена системой подогрева

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

• непосредственно сам газовый баллон;
• труба диаметром 100 мм (2 м);
• уголок 5×5 см (около 1 м);
• стальной лист, толщиной 4 мм (около 50 см2);
• автомобильный тормозной диск;
• шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация
Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата

В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Как сделать своими руками котел на отработке?

Для изготовления агрегата потребуется:

• сталь листовая, толщиной в 4 мм;
• труба из металла для воздухоотвода;
• отрезок из арматуры, сечением 8 или 10 мм в количестве четырех штук;
• сварочный аппарат;
• насос;
• компрессор;
• асбест;
• расширительный бак;
• болгарка;
• термостойкий герметик;
• тройники для горелки, сгоны и углы;
• переходники из стали.

Сборка корпуса

Алгоритм работы:

• с помощью болгарки обрежьте трубу до уровня метрового цилиндра;
• другую трубу меньших размеров укоротите болгаркой до уровня 20-сантиметрового цилиндра;
• в двух пластинах сделайте два отверстия, которые соответствуют диметрам труб;
• метровый цилиндр закройте пластинами и приварите их по кругу, пластина с большим отверстием фиксируется снизу;
• по краям отверстия приварите цилиндр маленьких габаритов и закройте его другой пластиной;
• в трубе сделайте отверстия для вентиляции;
• снизу приделайте ножки.

Фото 3. Схема котла, работающего на отработанном масле. Подобное устройство легко сделать своими руками.

Монтаж горелки

Из листовой стали, толщиной 3 мм, сделайте крышку горелки, чтобы ее размер соответствовал габаритам гнезду в котле. С помощью сгонов и тройников из углов сделайте корпус горелки, используя сварочный аппарат. К такой конструкции потребуются переходники на половину штуцера с двух дюймов, чтобы к ним подсоединить подачу отработки. Перед прикручиванием резьбы обработайте ее герметиком.

Возьмите 2 пластины из стали — одну большую, другую — маленькую, болты, гайки и асбест. Трубки и внутреннюю поверхность переходника закройте полотном асбеста. Зафиксируйте материал на переходнике в два слоя с помощью герметика, а на трубках — проволокой. Горелку зафиксируйте в гнезде.

Маленькую пластину из стали вставьте в гнездо корпуса и положите асбестовое полотно, свернутое в 5 слоев. В другой пластине просверлите отверстия для креплений. Положите ее на полотно и обе пластины присоедините друг к другу, используя для этого болты.

Установка корпуса и дымохода

Котел рекомендуется поставить в углу, предварительно убрав с пола и стен покрытие.

Устройство ставится на бетон или огнеупорную плитку.

От агрегата отодвигаются все предметы меблировки.

После установки котла закрепите в нем вертикальный дымоход, размеров 4 м. На трубу установите заслонку, чтобы контролировать тягу.

Подключение

Поставьте радиаторы и трубы для системы отопления. Большую круглую металлическую емкость приварите к крышке котла или закрепите болтами. Вверху сделайте отверстие и подведите трубу для подачи теплоносителя в контур. Внизу сделайте отверстие и подведите обратку.

Выводы и рекомендации по отбору тепла

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

3 вида дымоходных теплообменников – конвекционный, воздушный и водяной экономайзер

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее максимум тепла, не дать ему вылететь без пользы в дымоход. Практикуются следующие способы:

1. Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
2. Устроить обдув корпуса бытовым вентилятором.
3. Обварить тело буржуйки дополнительными теплосъемными ребрами.
4. Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) – теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

Простейший способ снять тепло с нагретого топливника – наварить конвекционные ребраВажный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом. Схема подключения водяного экономайзера к радиаторному отоплению
