Какие конструкции печей для бани бывают, какие лучше подойдут

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид. Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.

Простейшие печи для бани из металла

Печь с выносной топкой

При проектировании обустройства сауны решение относительно типа и характеристик печи принимается после оценки всех сопутствующих факторов. Иногда выбор делается в пользу самых простых конструкций как временное решение при отсутствии средств, оборудования или при ожидании каких либо благоприятных условий для возведения более дорогих и эффективных сооружений.

Варианты формы котлов:

• Кубические. Представляют собой классическую буржуйку с внутренней топкой. Внутрь корпуса ставится зольник, колосники, а сверху труба, выводимая через стену на улицу. Безопасность обеспечивается высоким дымоходом и подводом воздушного канала к поддувалу. Является наиболее распространенным способом обустроить парную быстро и недорого.

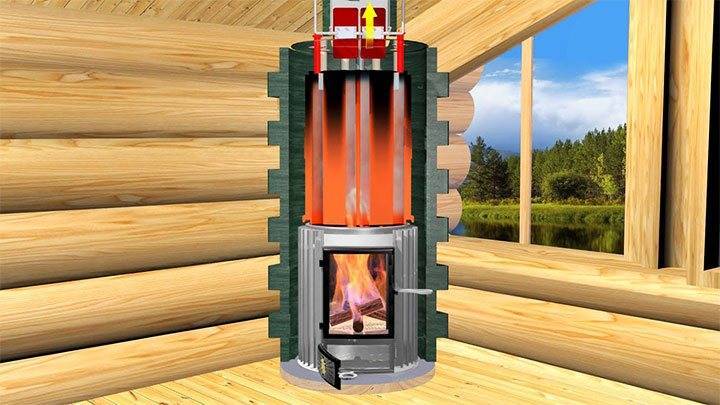

• Вертикальные. Хорошее решение для маленьких парилок. Занимают мало места, от стен отгораживаются изоляционным материалом. Котел может содержать два или три отсека — топка, внутренняя каменка, водяной котел. Для перенаправления тепловых потоков сверху устанавливается экран.
• Горизонтальные с выносной топкой. Изготовить такие устройства сложнее, так как нужно делать и изолировать проход в стене. Тем не менее, затраты окупаются. Находиться в парилке комфортно, безопасно, нет риска возгорания и отравления угарным газом. Выносная топка обогревает и предбанник, что удобно и практично.

Виды металлических банных печей

В соответствии с конструктивными особенностями различают следующие виды металлических печей:

• Закрытый тип. Агрегаты имеют компактные размеры и небольшой вес, предназначены для малогабаритных семейных бань. Чтобы увеличить тепловую отдачу, металлический корпус печки обкладывается жаростойким кирпичом с внутренней и наружной стороны. Для фиксации кирпича используются железные скобы. Средняя часть конструкции оборудована решеткой для камней.
• Открытый тип. Устройства представлены габаритными конструкциями, оборудованными открытой каменкой и водяным нагревательным баком. Они способны обеспечить быстрый прогрев помещений за короткий промежуток времени. Для повышения тепловой емкости подобные печи оснащаются защитной оцинкованной пластиной для каменки.
• Комбинированный тип. Подобные печи оборудованы топливником с задвижными механизмами, каменкой, поддувалом и патрубками (диаметром от 11 до 14 см). Для изготовления конструкций используется листовая сталь толщиной до 5 мм.

Кирпичные банные печи: история

Исторический момент тоже важен: понимание того, как развивается русская баня, способно указать на самое существенное в ней.

Вот первые печки складывались просто из камня, даже на раствор его не клали — груда камней над костром, грубо говоря. И трубы не было — дым стелился по всей избе (да, баня прямо в избе делалась, никаких дворовых построек, она же и отапливала) и утекал в окна и двери. До 15 века такие бани были наиболее распространенными на Руси.

Печь для бани из кирпича

Первым нововведением стала все-таки труба, но сделанная из дерева, она часто становилась причиной пожара (причина проста — дерево воспламеняется при температуре меньшей, чем у печных газов на выходе из топки).

Следом изобрели нечто среднее между печью «по-белому» и «по-черному» — для этого над очагом поставили что-то вроде вытяжки (колпак, на вершине которого находилась дымоходная труба). Но и это еще не кирпичная печка.

Революцию же, как и следовало ожидать, совершил Петр I — во-первых, он вывез из Голландии десяток печей вместе с мастерами, во-вторых, запретил в столицах устроение печей, которые топились «по-черному». А в итоге получилось то же самое, что с картошкой — прижилась кирпичная печь, стала как родная.

Надеемся, вы углядели главное — русская баня изначально отапливалась печами периодического действия с проточными каменками, которым не хватало только изоляции камнем очага да трубы дымоходной. А когда пришла кирпичная, то она все эти проблемы разом и решила. Особенности выбора печей для саун представлены в отдельной статье.

Необходимые материалы и инструменты

В первую очередь следует создать чертёж банной печи, согласно которому и будет она изготавливаться. Чтобы сделать металлическую печь для бани нужно запастись следующими материалами:

1. Труба из металла диаметром 50–60 см и 170–180 см. Толщина стен такой трубы не должна быть меньше 10 мм.
2. Лист металла толщиной не менее 8 мм.
3. Стальной прут диаметром 10 мм.
4. Колосник.
5. Задвижки и петли зи металла для двери.
6. Дымоход.
7. Кран.
8. Диабаз или талькохлорит. Ими будет заполняться печь.

Все эти материалы можно приобрести в любом строительном супермаркете или магазине, который специализируется на продаже комплектующих для печей.

В качестве инструмента понадобятся: болгарка с диском по металлу и сварочный аппарат.

Следующим этапом будет подготовка к установке печки из металла.

В первую очередь нужно изготовить фундамент для печи и, главное, нельзя забывать, что она должна располагаться как минимум в метре от стены. Фундамент для печи заливается заранее, он не должен быть завязан с основанием для стен.

Слишком кропотливой работы такая закладка не требует, она не должна быть слишком прочной и идеально ровной. После того как фундамент будет залит, нужно дать ему выстоятся 2 месяца, а потом выложить на нём 2 ряда красных огнеупорных кирпичей и ещё подождать 2 недели. Теперь можно считать, что основание готово и можно приступить к изготовлению печи для бани своими руками.

Виды конструкций

Отличаются структурой, принципами работы. Разберем каждый из типов подробнее.

Открытые

Камни уложены сверху печной конструкции, ничем не прикрыты. За счет этого парилка быстрее прогревается, достигается температура до 100 градусов. Но влажность в помещении небольшая, поэтому жар получается сухой.

Изделие состоит из трех частей:

• топки;
• отделения под камни;
• емкости с водой.

Камней должно быть немного, иначе верхний слой будет плохо прогреваться и в парилке будет недостаточно тепло.

Чтобы повысить уровень влажности и выход водяного пара горячие камни просто поливают водой. Вполне хватит одного или двух ковшей – это даст до 15% влажности.

Чтобы повысить уровень пожарной безопасности и снизить риск получения ожогов, рекомендуется вокруг стенок печи выполнить кладку из огнеупорного кирпича или сделать перегородку из дерева.

Для отопления сауны важно, чтобы как можно большая площадь печи соприкасалась с воздушным пространством. Это способствует более быстрому нагреву воздуха в парной

Закрытые (обложенные кирпичом или камнем)

Если для обогрева выбрано дровяное топливо, то придется заранее подготовить большие запасы. Такая печь долго набирает нужную температуру, но, достигнув нужной отметки, дает хорошую теплоотдачу и долго сохраняет тепло.

Закрытые конструкции отлично подходят для больших бань, где есть не только парная, помывочная, предбанник, а еще и комната отдыха.

Один из плюсов – закрытые камни. Поэтому нет риска получить ожог.

В заводских экономичных моделях печь имеет двойной кожух с зазором для воздухообмена между стенками.

Комбинированные

У большинства производителей конструкция состоит из высокого короба с решетками, двойными задвижками (выполняет функцию топливника). Из горловины короба выходит дымоотводная труба. Сюда же в горловину укладываются камни.

Есть в продаже устройства с комбинированными типами топлива:

• газо-дровяные;
• электро-дровяные.

Их не нужно постоянно контролировать. Достаточно просто настроить на требуемую температуру.

По конструкции делятся на 3 типа:

1. Моноблочные. С теплообменником, топочной камерой. Газовая горелка несъемного типа, закрытая стальным листом.
2. Спаренные. Имеют две отдельные камеры сгорания под дрова и газ.
3. Перенастраиваемые. Универсальное устройство. Можно переделывать под каждое топливо.

Первые два типа в перенастройке не нуждаются, поскольку с одного вида топлива можно переходить на другое.

Газ используется магистральный или сжиженный в баллонах.

Электро-дровяная конструкция позволяет успешно отапливать баню от электричества, дровами (на выбор). Причем основным сырьем считаются дрова. Когда они прогорают и снижается температура, автоматически начинает работать электрический нагреватель. По бокам изделия стоят два ТЭНа. Такие печки работают от сети 220 Вт, с трехфазным напряжением 380 В.

Хозяева могут выбрать, каким топливом им обогреть баню. Но такие конструкции в разы дороже простых дровяных печей.

Подготовка чертежа

Самый важный этап для возведения качественной печи в бане – это подготовка план-схемы, на которой следует отобразить:

1. Размеры конструкции.
2. Тип выбранной модели.
3. Расположение топки и выход для закладки дров.
4. Расположение и размеры дымохода.
5. Детали отсека для камней.

Все параметры необходимо заранее продумать, а затем перенести на бумагу. Во время работы стоит периодически просматривать чертежи, согласовывая свои действия.

При желании всегда можно воспользоваться услугами профессионального строителя, который оптимально составит чертеж. Перед началом работы также лучше посмотреть несколько видео-уроков, как правильно составлять качественный чертеж.

Конструкционные особенности закрытой каменки для русской бани

Отличительно особенностью такой печи является то, что камни закладываются в отсек закрытого типа, что позволяет выделять пар исключительно при открывании дверцы в него. Чтобы наполнить помещение паром и прогреть его, дверцу открывают непосредственно перед принятием процедур. Это позволяет практически мгновенно (после тщательного накаливания камней) получить температуру в 45-60 градусов по Цельсию.

Возможно, единственным недостатком такой конструкции печи является то, что значительно большее время тратится на растопку и топлива тоже приходится тратить больше. В среднем такая печь должна начать работать за 4 часа до посещения парилки. Рассматривая банные печи для русской бани, закрытую конструкцию стоит выбирать в том случае, когда нужно поддерживать температуру в бане в течение нескольких суток после принятия процедур.

Непосредственно закрытые печи бывают двух типов:

1. Постоянные. Бак с водой и духовка прогреваются горячими газами. Камни могут при этом раскалиться до 500 градусов по Цельсию.
2. Периодические. В них газы накаливаются до большей температуры и прогревают камни до 800 градусов по Цельсию в нижней части и до 600 сверху. При таких условиях даже сажа не успевает оседать на поверхности камней, поскольку выгорает.

Стальные и чугунные печи для бани

Рассматривая основные варианты печей для бани, владельцы чаще всего склоняются к тому, что нужно устанавливать конструкцию из металла, стали или чугунного сплава (подробнее: “Как выбрать печь чугунную для бани – советы и рекомендации”).

Причиной тому служат следующие преимущества этих материалов:

• компактность конструкции в сравнении с кирпичной кладкой, занимающей большую площадь;
• у производственного металла и сплавов теплообмен значительно выше, а потому и нагревается печь в несколько раз быстрее;
• вся конструкция печи собирается на заводе, а потому хозяину бани остается лишь произвести ее установку, на что уходит меньше времени, чем на самостоятельное создание кирпичной кладки;
• существует огромное количество форм и конструкционных изысков, которые могут быть реализованы при производстве металлической банной печи. При наличии соответствующих навыков можно даже самому создать проект банной печи из металла под индивидуальные особенности имеющейся постройки.

По стандарту набор функциональных элементов в металлической печи аналогичен с тем, что свойственен кирпичному варианту. Однако если подробнее рассмотреть чертежи для банных печей из металла и сплавов, то сразу становится понятно, что каждый функциональный элемент имеет индивидуальные эксплуатационные особенности (подробнее: “Чертежи банной печи из металла – строим печь своими руками”).

По форме металлическая печь может быть не только строгой в виде квадрата или прямоугольника, но и округлой. Для этого в производстве используются следующие материалы: сварные пластины стали или чугуна, либо цельные трубы из толстого слоя стали.

Топка в такой конструкции изготавливается из стали, причем толщина металла для печи в баню должна быть от 5 миллиметров. В исключительных случаях, когда применяется специальная жаропрочная сталь можно уменьшить значение толщины до 3-5 миллиметров. Современная печная топка состоит из основного очага и вторичного отсека, в котором производится сжигание топлива, оставшегося после первого этапа горения. Сжигание в два этапа увеличивает производительность печи на 20%, а также уменьшает количество вредных веществ выделяемых в процессе горения.

Решается проблема одним из следующих способов:

1. Печь может быть обложена снаружи огнеупорным кирпичом. Сложность монтажа в этом случае заключается в том, чтобы осуществить связку кирпичной кладки с металлическим каркасом. Способ этот даже при своей сложности очень популярен, поскольку закупить материал и произвести укладку можно самостоятельно.
2. В ином случае, на корпус печи можно установить специальный огнеупорный экран. Преимущество такого экрана заключается в том, что он не просто защищает от раскаленной металлической поверхности, но и обеспечивает равномерное распределение теплых воздушных масс в пределах бани.

Нельзя забывать и о том, что важнейшим элементом при эксплуатации печи являются камни, укладываемые для того, чтобы создавать пар, который необходим для эффективного проведения процедур

Выбирая камни, следует обращать свое внимание на их поверхностную текстуру. У них должна быть гладкая поверхность с плавными линиями без заостренных краев и различных дефектов (зазубрины, трещины, сколы).

Лучшая печь для бани: свойства материала

каменьметаллнатуральныйискусственныйкирпичМеталлстальчугунлегированы хромом и никелем для увеличения жаропрочности и коррозионной стойкости.

Металл быстро проводит тепло, что обеспечивает быстрый нагрев парной

Важное качество для тех, кто не любит или не может долго ждать. Правда, придется время от времени снова подбрасывать дрова или включать газовую или электропечку, но это уже обратная сторона быстрого нагрева

Камень и кирпич противоположны металлу — они долго нагреваются, аккумулируя в себе тепло, потом долго его отдают. Топится такая печка 4-5 часов, остывает не менее суток, а то и больше.

Если же говорить о долговечности материала, то наименее долговечной следует считать конструкционную сталь, которую используют чаще всего для создания топки. Она и ржавеет, и прогорает быстро. Тонкая сталь приемлема только с легированным составом. Особой долговечностью обладает и чугун. Если не плескать на него воду, когда он раскален и не подвергать механическим ударам.

Кирпичная печь простоит дольше всех, но только при условии правильной кладки и дальнейшего правильного ухода за ней.

Полезное видео

Вот вам пример того, как прогорает и рвется металл на печи Термофор Тунгуска 16 с теплообменником.

Чертежи и схемы металлических печей

Чтобы самостоятельно изготовить простые конструкции банных печей из металла, потребуются рабочие схемы и чертежи, которые можно найти на специализированных ресурсах или заказать у специалистов. Ниже представлены доступные чертежи и проекты по созданию металлических печей.

Конечно же, самостоятельное изготовление металлической каменки для бани – сложное и ответственное мероприятие, особенно для новичков. Но, обладая минимальными навыками раскроя металла и проведения сварочных работ, можно по доступному чертежу собрать практичную и надежную конструкцию отопительной печи.

Дымоход для банной печи

Существуют разные их классификации:

1. В зависимости от материала: кирпичные и металлическиеПо способу установки: внутренние и внешние.

Место выхода печной трубы из кровли нужно изолироватьтермостойкими материалами и защитить дымоход от влаги козырьком.

Совет!Хороший выбор – дымоход-сэндвич. Он прост в установке и защищен от образования конденсата.

Найти нужный проект печи в готовом виде практически невозможно. Заказывать – дорого. Для экономии можно выбрать подходящий проект и исправитьего порядовку.

Детальная схема-порядовка– это точное описание места каждого кирпича в кладке. Исправленный проект рекомендуется показать специалистам.

Процесс изготовления

Для изготовления котла можно использовать газовый баллон

Чтобы сварить нагревательный котел для сауны, можно использовать самые разнообразные, в том числе и бросовые материалы:

• старый газовый баллон после его тщательной очистки;
• бочку с толстыми стенками;
• диски от колес;
• отрезок металлической трубы;
• листы металла толщиной не менее 5 мм.

Кроме этого потребуется:

• арматура для колосников;
• ручки, петли и задвижки для дверок;
• асбестовый шнур для уплотнения и футеровки;
• шамотный и огнеупорный красный кирпич;
• глина и песок;
• двухслойная труба под дымоход.

При наличии всего необходимого нужно в соответствии с заранее составленной схемой сварить корпус, приделать к нему ножки и приступить к изготовлению печи.

Сначала делается топка:

1. Нанесение разметки. Вырезание отверстий для поддувала и загрузки топлива. С внутренней стороны корпуса прикрепляются упоры для крепления колосников. Варить нужно аккуратно, лучше точечно, чтобы не прожечь корпус и не оставить на нем выпуклостей от перегрева. Решетку можно сделать самому или приобрести готовое изделие в магазине.
2. Закрепление дверок. Петли крепятся сваркой, болтами или заклепками. Целесообразно использовать последние два способа, чтобы изделия не деформировались от нагревания.
3. Проведение футеровки. На стенки топки приклеиваются шамотные кирпичи. Это предотвратит накаливание металла до красного цвета, обеспечит поглощение излишнего жара и продлит срок службы конструкции.

Печь с открытой каменкой

Следующим этапом является изготовление каменки. Используется одна из технологий:

• Поверхностная. После проведения замеров делается клетка из арматуры диаметром 10-12 мм. Затем короб устанавливается на крышку котла и приваривается к ней. Глухие стенки делать не стоит, чтобы обеспечить лучший нагрев комнаты и свободный выход пара после подачи воды.
• Внутренняя. В корпусе делается отверстие, ставится решетка под камни. Подача воды может осуществляться кружкой через проем или через отверстие из бака с краном.

Полость заполняют особыми минералами — талькохлоритом, диабазом. Не допускается использование слюдосодержащих пород, кремня и гранита.

Для изготовления используются те же материалы, что шли на котел, только стенки их могут быть тоньше, так как изделие не подвергается контакту с открытым пламенем. Концы трубы заглушаются, сверху делается отверстие для заправки, снизу вставляется кран. Бак крепится на каменку, нагрев происходит от непосредственного контакта с материалом, а также от горячего дыма.

Подборка проекта

Данный проект печки подходит для большинства видов бань.

Размеры конструкции позволят отопить помещение (10-15 м2) до 50 градусов, а при подаче пара до 90 градусов. Бак емкостью 180 литров, вмонтирован в печку и удовлетворяет всю необходимую потребность в горячей воде для комфортного процесса мытья всех членов семьи. Для более долгого остывания каменки после завершения топки, предусмотрены железные трубы (6 штук, рядом с баком для воды).

Так же трубы поддерживают камни над топкой. Трубы быстро нагреваются, а после завершения процесса нагрева постепенно отдают тепло. Над булыжниками расположено отверстие, через которое и будет подаваться вода, для образования пара.
