Монтаж коаксиального дымохода: как правильно его установить и не наделать ошибок?

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы

В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода  в помещения.
Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу.
Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты

А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ. А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры.
Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.

• Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
• Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
• В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для  европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Основные виды дымоходов и правила их установки

На сегодняшний день известны различные виды дымоходов для газового котла, одним из которых является коаксиальный дымоход, выводимый на улицу через стену. С помощью него осуществляется забор воздуха извне, чтобы не произошло угасание в камере сгорания котла. Коаксиальный дымоход также удаляет отработанные газы из помещений на улицу.

Коаксиальный дымоход и правило его установки

Коаксиальный дымоход

Установка коаксиального дымохода для газового котла требует наличия различных материалов и элементов:

• дымоотводящей трубы;
• фланца;
• адаптера, через который дымоход присоединяется к котлу;
• декоративных накладок на стену;
• колена дымохода и соединительного обжимного хомута.

Дымоход чаще всего устанавливают, учитывая кратчайшее расстояние от газового котла до ближней стены дома снаружи. Из зоны дымохода убирают все вещества и предметы, которые могут вызвать воспламенение или повреждаются от высокой температуры.

Разберемся, как правильно установить дымоход?

Прежде всего необходимо соблюсти технику безопасности и работу совершать в пределах средств индивидуальной защиты. Поэтому люди, работающие с дымоходами, должны иметь защитные перчатки из очень плотного материала или иметь синтетические насадки на ладони.

Установка котла для коаксиального дымохода

Соблюдая правила установки коаксиального дымохода для газового котла, следует вывести его в проеме в стены и накрыть козырьком, чтобы не проникала влага. Необходимо выбрать место прокола стены. Это будет участок, в котором осуществляется вывод трубы из помещений на улицу. Желательно, чтобы это место превышало уровень выхода дымохода на 1,5 метра.

В случае неверного расположения газового котла, при большом расстоянии от внешней стены этот вид дымохода может значительно удлиняться, но не больше трех метров. Для этого используют два соединительных колена. Участки, где происходит наращивание дымохода, протягивают обжимным хомутом.

Как установить коаксиальный дымоход в районах повышенной влажности?

Если коаксиальный дымоход для газового котла устанавливается в регионах с повышенными осадками, в этом случае располагают дымоход на некотором уровне от земли, чтобы не происходило забивание или засорение труб.

Надо учитывать небольшой уклон. Это необходимо для стекания конденсата самотеком для снижения риска в переувлажнении дымохода.

После произведенного монтажа дымохода стенные отверстия закрывают декоративными накладками, в соответствии с диаметром самой трубы. Чаще всего, во избежание образования щелей, отверстия, находящиеся вокруг дымохода, пропенивают. Правила установки дымохода для газового котла  соблюдаются в соответствии с техникой безопасности.

Наиболее распространенным и популярным дымоходом является дымоход из нержавеющей стали. К характерным чертам такого вида относят красивый эстетичный вид, который гармонично может вписаться в любой интерьер помещения.

Главной задачей такого дымохода является выведение отходов горения из различных помещений и обеспечение функционирования оборудования с отоплением.

Дымоход из нержавеющей стали, его состав, свойства и установка

Дымоходы из нержавеющей стали

Установка дымоходов из нержавеющей стали не требует усиленного фундамента, в отличие от кирпичных дымоходов.

Такие дымоходы проявляют устойчивость к коррозии и очень долговечны. Дымоходы из нержавеющей стали подходят практически ко всем топочным устройствам и требуют малой установочной площади.

Применяются не только при температуре 600 градусов, но и в отопительных системах вместе с конденсатными котлами. Производят такую продукцию, используя высококачественную нержавеющую сталь.

Коаксиальный дымоход ESR 100/75 для котлов

Дымоходы для газовых котлов

Установка дымохода для котла требует знание строительных норм и требований к вытяжным каналам.

Дымоход для котлов должен быть не только герметичным, но и проявлять стойкость к воздействию конденсата. В составе должен присутствовать канал: допустимое подключение двух приборов к одному каналу. Расстояние должно быть не меньше 750 мм.

Дымоход должен выходить в небо и не иметь накрытий и козырьков. Эти нормы необходимо соблюдать в этапах строительства или ремонта, так как недочеты в процессе эксплуатации сложно исправить.

Классификация коаксиальных систем дымоотведения

В зависимости от расположения коаксиальные системы делятся на 2 типа:

1. внутренние;
2. наружные.

Внутренние дымоходы чаще всего прокладывают в специальных шахтах, отделенных от жилых помещений. Иногда в качестве шахт используют старые дымоотводные каналы, если их размеры и устройство отвечают требованиям противопожарной безопасности.

Наружные дымоходные каналы проще в монтаже и обслуживании. Их основным недостатком является ухудшение внешнего облика здания, поэтому системы данного типа стараются размещать со стороны внутреннего фасада.

Внутренний и наружный коаксиальный дымоход.

В зависимости от наличия утепления:

1. утепленные;
2. неутепленные.

В холодное время года подающий воздух канал может частично промерзать, что затруднит поступление требуемого количества воздуха в камеру сгорания газового котла. Если в месте расположения здания преобладают низкие температуры на протяжении длительных периодов, используют утепленные дымоходы.

Утепленный участок представляет собой три соосно расположенных трубы. Полость между двумя наружными трубами заполняется утеплителем препятствующим обледенению воздушного канала.

По типу вывода:

1. с вертикальным выводом;
2. сгоризонтальным выводом.

Горизонтальный и вертикальный дымоходы.

Способ вывода коаксиальной трубы зависит от расположения отопительного котла внутри здания и трассы, по которой может быть проложен дымоход. В большинстве случаев дымоотводы имеют как вертикальные, так и горизонтальные участки. Строго вертикальный вывод дыма используется для котлов, не оснащенных вентилятором принудительной тяги.

По количеству обслуживаемого оборудования:

1. индивидуальные;
2. коллективные.

Индивидуальные дымоходы предназначены для обслуживания одного газового котла и не имеют разветвлений. Коллективные дымоотводы представляют собой шахтную систему, в которой отдельные ветви от каждого теплогенератора соединяются с общим каналом. Коллективные коаксиальные дымоходы могут быть исключительно вертикального типа. В настоящее время распространены наружные коллективные дымоотводы обслуживающие газовые котлы, установленные на одном «стояке» многоэтажных домов.

Коллективный коаксиальный дымоход.

Популярные производители коаксиальных дымоходов для газовых котлов и цены

По результатам опросов в рейтинг лучших попали пять фирм, выпускающих комплекты для создания систем отвода продуктов горения. В него вошли универсальные и фирменные дымоходы.

VIVAT

Универсальный комплект, оптимальный для большинства марок котлов, устанавливаемых на стене и полу. Диаметр внутренней трубы 60 мм, наружной – 100. Косой срез на выходе дымоотводного канала препятствует созданию воздушных пробок при сильном ветре. На нижней стороне наружной трубы для подачи воздуха сделано семь отверстий, которые не забиваются снегом.

Достоинства:

• наличие крепления трубы к стене;
• возможность изолирования проема двумя резиновыми элементами, устанавливаемыми в любом месте по длине конструкции;
• обеспечение герметичного соединения трубы с котлом благодаря наличию переходника и комплекта уплотнителей;
• невысокая цена – 1450 рублей.

Недостатки:

• из-за небольшой длины (0,75 м) в зданиях с толстыми стенами котел необходимо размещать вплотную с ними;
• крепление болтами есть только на переходнике, другие соединяются с помощью кернения;
• выходное отверстие дымоотводной трубы не защищено, поэтому хулиганами внутрь может закидываться мусор, если котел установлен на первом этаже.

Ferroli 60/100

На коаксиальный дымоход этого изготовителя устанавливается мелкоячеистая сетка, не мешающая отводу продуктов горения, но препятствующая помещению посторонних предметов. Поэтому такие конструкции являются лучшим вариантом при низко установленных котлах. Для соединения с выходным патрубком комплектуются 2 термостойкими прокладками.

Достоинства:

• двумя подвижными резиновыми кольцами магистраль изолируется от стены в любом месте по ее длине;
• отвод крепится к выходному патрубку котла широким хомутом;
• рабочая температура составляет 90-150 ⁰C;
• белоснежная окраска гармонично впишется в любой интерьер;
• длины 1 м хватит для прохода стен значительной толщины.

Недостатки:

• подверженность коррозии при повреждении поверхности, так как трубы изготовлены из низкоуглеродистой стали, покрытой пластиком;
• цена 2500 рублей;
• возможность применения только на агрегатах, выпускаемых фирмой.

NAVIEN 100/60

В комплект этого дымохода включены все элементы, требующиеся при монтаже и соединении с котлом. Для отвода предусмотрен наружный уплотнитель с хомутом. Двумя широкими резиновыми манжетами можно красиво оформить проход через стену.

Достоинства:

• длина 1 м;
• цена от 1500 до 2000 рублей;
• захват воздуха с улицы сделан снизу, поэтому режим работы не нарушается даже при сильном снегопаде и дожде;
• резиновые изделия, предназначенные для ремонта, разложены по запаянным пакетам, поэтому не теряют эластичности при длительном хранении.

Недостатки:

• отсутствует сетка на выходе внутренней трубы;
• малая толщина стенок конструкции.

Buderus DN 60/100

Модель немецкой фирмы оснащена защитой от сильного ветра, которая может затруднять вывод продуктов горения. Она сделана в виде насадки с разделителем, образующим маленькие отверстия для прохода наружного воздуха, а на дымоотводной трубе установлена сетка. Прочность телескопической магистрали обеспечивается сборкой с помощью винтов.

Достоинства:

• высокое качество конструкции;
• наличие ветрозащиты;
• декоративные накладки с прижимами обрезанной формы, которые упрощают монтаж дымохода вблизи от подоконника или пола;
• усиленный с помощью косынок торец трубы;
• применение жаропрочной муфты для соединения с котлом;
• возможность изменения длины за счет телескопического исполнения в пределах 42,5-72,5 см.

Недостатки:

• цена 4000 рублей;
• вероятность нехватки максимальной длины для установки в зданиях с толстыми стенами.

Viessman 60/100

Еще один немецкий дымоход высокого качества, собираемый с помощью винтов и утолщенных прокладок. Считается лучшим, но и цена его составляет 4000-6500 рублей. Толстые стенки не проминаются от случайных ударов. Конструкция оборудована ветрозащитой и сеткой.

Достоинства:

• размер 1 м;
• отвод с горизонтальной трубой соединяется винтами;
• защита от ветра и вандалов с помощью насадки.

Недостатков не выявлено.

Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

• основного корпуса – прямых труб;
• декоративных накладок;
• тройников;
• уплотнителей;
• соединительных муфт, которые служат отводами на 90 0 и 45 0;
• арматуры, переходников, комплектующих, хомутов и кронштейнов;
• смотровых окон;
• устройства для удаления конденсата.

Устройство коаксиального дымоотвода включает в себя несколько составляющих Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

Размеры коаксиального дымохода для газового котла

Согласно нормам безопасности, регламентируемым в СП 60.13330, важно соблюдать следующие правила:

• рекомендуют делать уклон горизонтального элемента на 3 0 в сторону газового прибора;
• наибольшая длина от 3 до 5 м;
• поворотные углы разрешено использовать не более 2 раз;
• при размещении в кирпичной стене выполняют зазор 1 см;
• щель закрывают безопасной накладкой;
• канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
• для прочистки устанавливают тройник с конденсатосборником; Требования к размещению дымоотвода обязательны к выполнению
• наименьшее расстояние выхода не ниже 2 м от грунта.

Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

Внимание! При наклоне трубы наружу в зимнее время возникает обледенение оголовка, что ведет к снижению тяги эффективности работы котла. Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т

к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

Дополнительные особенности дымохода для котла на твердом топливе

Нужно, чтобы его труба хотя бы на 70 см поднималась над коньком

При этом важно не закрывать ее грибком (зонтиком), иначе сажа станет оседать на ее стенках и проедать ее. Соединять сэндвич-колени и подобные им элементы стоит под углом в 45°, чтобы предотвратить опрокидывание тяги

И какую угодно шахту (газосиликатную, кирпичную или керамзитобетонную) необходимо гильзовать дымоходом из нержавеющей стали.

Канал должен быть выложен из материала с особенно высокой термостойкостью. Учитывайте, что при горении дров или угля температура отходящих газов может не должна превышать 300°C и даже значительно превышать эту отметку. Значит, требуется, чтобы стенки рукава выдерживали самый серьезный жар.

Кроме того, дымоходные трубы для твердотопливных дровяных котлов должны соответствовать следующим требованиям. Способностью противостоять негативным факторам воздействия: конденсату и высокой температуре.

Материал канала в процессе нагревания должен противостоять разрушительному воздействию влаги и содержащихся в ее составе кислот и прочих агрессивных примесей, и не выделять никаких летучих соединений.

Надежность

Ресурс работы по-настоящему хорошей системы отопления измеряется не годами, а десятилетиями, в течение которых она остается безопасной. Чтобы обеспечить столь высокую долговечность, необходимо не только грамотно организовать вывод отходящих газов, но и выбрать современный нагревательный агрегат и правильно его подключить.

Тяга

В том случае, когда она окажется недостаточной, на внутренних стенках дымовых труб для твердотопливных котлов будет оседать сажа, постепенно забивая проход и не давая таким образом газам выйти наружу в полном объеме. Если проблему не исправлять, продуктов горения будет оседать все больше, и рано или поздно настанет момент, когда они пойдут внутрь дома, что чревато отравлением жильцов.

Данное явление возникает за счет разности температур и атмосфер, когда воздух стремится в зону пониженного давления. Силу тяги можно частично повысить за счет принятия грамотных конструкторских решений, ведь она зависит от следующих факторов:

• длина вертикального участка;
• количество поворотов и загибов, и угол их наклона.

Их число в целом не ограничивается какими-либо правилами. Но стоит помнить о суммарной величине горизонтальных проекций всех наклонных поверхностей от оси входа из котла в дымоход (по нижней точке) до оголовка на крыше (в верхней). Сумма не может превышать двух метров. Оптимальная высота дымоотвода от колосника до оголовка — 5 м, при наличии горизонтальных участков, уклон которых доходит до 45º, высоту увеличивают на число их продольных проекций.

В общем случае, чем прямее шахта, тем лучше проходимость отходящих газов, стабильнее тяга, и наоборот

Поэтому так важно не допускать переходов под углом 90°. В исключительных случаях разрешается использование одного перехода

А горизонтальный участок должен составлять не более 1 м.

Монтаж оборудования

Как мы уже отметили выше, монтаж и установка коаксиальных труб для газового котла отличается от того, что мы привыкли видеть. Особенная конструкция коаксиальных отводов добавляет требований, которые серьезно осложняют монтаж.

Теперь нужно думать не только о том, как проложить трубу по простейшей схеме. А это не так легко, особенно если вывод предполагается организовывать из квартиры в многоквартирном доме.

Нужно еще и соблюсти все требования, игнорирование которых чревато серьезными осложнениями в будущем.

Основные требования

Перед тем как рассмотреть весь монтаж от начала и до конца, обратимся к этим самым требованиям. Они очень важны и не без причины.

Базовые требования, по которым проводится монтаж коаксиальных труб размерами 100/60 мм:

• монтаж трубы выполняют так, чтобы она подвешивала с уклоном примерно в 3 градуса;
• Вывод коаксиального дымохода нельзя устанавливать ближе, чем на расстоянии 1.5 метра от земли и 0.6 метра от окна;
• Монтаж всех составляющих (а коаксиальный дымоход полностью разборный) выполняется только с применением . Никакой самодеятельности, иначе быть беде;
• Если трубу надо удлинить или дополнительно растянуть – пользуемся герметиками и мастиками для коаксиальных выводов. Покупать их лучше у производителей, они часто обеспечивают своих покупателей не только непосредственной продукцией, но также и всеми материалами, необходимыми для ее обслуживания.

Все эти требования надо соблюдать неукоснительно. В особенности это касается пунктов, что отвечают за непосредственное расположение труб.

Процесс установки

Рассмотрим установку трубы на примере монтажа под котел Бакси. На самом деле выбрать можно любой котел, они практически всегда имеют идентичную конструкцию.

В качестве рабочего коаксиального дымохода возьмем самый распространенный в наших краях вариант трубу 100/60 мм. Где 100 мм – диаметр внешней трубы для образования тяги, а 60 мм – это диаметр внутренней трубы осуществляющий непосредственный отвод продуктов горения.

Этапы работы:

1. Готовим все оборудование.
2. Планируем путь прокладывания труб.
3. Сверлим отверстия в мешающих нам конструкциях. Диаметр подбираем по внешней трубе дымохода, добавляя к ней еще 10 мм для крепежей. Если труба у нас имеет диаметр 100 мм, тогда отверстие надо сверлить диаметром 110-115мм.
4. Подключаем основу к выводу от котла. Чаще всего этот вывод находится на верхней его панели.
5. Устанавливаем первую часть трубы, закрепляем ее и фитингами.
6. Продолжаем прокладывать коаксиальный дымоход с соблюдением всех требований.
7. Герметизируем стыки труб.
8. Тестируем работу системы.

Как видите, ничего сложного в этом процессе нет.

Монтаж коаксиального дымохода (видео)

Старайтесь скреплять все части труб как можно качественнее. Чем качественнее будут стыки, тем меньше проблем появится в будущем.

При необходимости добавляйте фитинги к конструкции, но только там, где они действительно нужны. На каждые три метра трубы разрешается установить максимум 3 фитинга или два колена. Но это отметка граничной черты. Желательно уменьшить их количество до минимальных показателей.

Следите за тем, чтобы оси наружной и внутренней трубы были параллельны друг другу и никогда не смещались. Смещение, конечно, может произойти, но только со временем. В процессе же монтажа все должно быть идеально.

Приближаются холода. Все больше людей старается выполнить систему отопления в своих домах. Самый лучший вариант в такой ситуации – это отопительный котел. Если же установить электрическое устройство, то проблем никаких не предвидится. Агрегат будет преобразовывать электрическую энергию в тепловую. Но если же принято решение установить газовый котел, то нужно позаботиться о том, чтобы от него правильно была смонтирована система отведения продуктов сгорания.

Также нужно позаботиться о том, чтобы к котлу подавался нужный объем кислорода. Как правило, в таком случае устанавливается коаксиальная труба. Она сможет обеспечить работоспособность газового котла с камерой сгорания закрытого типа. Обычно коаксиальная труба сразу же продается вместе с котлом.

Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. Оборудование не требует специальных вытяжек, через которые будут выходить продукты сгорания. Единственное условие – наличие коаксиальной трубы.

Разновидности коаксиальных дымоходов

Когда специалисты подбирают коаксиальный дымооотводящий канал для конкретного газового агрегата, они учитывают, что для некоторых моделей подходят исключительно дымоходы, которые изготовлены тем же производителем, что и сам котел. Ведь у такой техники патрубки имеют нестандартные диаметры.

При выборе также учитывается материал, применяющийся при производстве труб двухканальной системы. При изготовлении конструкций производители чаще используют алюминиевые сплавы, пластмассу к и нержавейку. В основном первый и третий вариант встречается в частных домах.

Пластиковый и металлический канал для отвода дыма Источник ventilyaziya.ru

Пластиковые дымоходы

Для изготовления таких каналов производители применяют специальную термоустойчивую пластмассу. Она способна выдерживать температуру максимум 205°С. Каналы из этого пластика предназначены для газовых котлов конденсационного типа. Эти дымоходы отличаются:

• доступной ценой;
• маленьким весом;
• легким монтажом.

Пластиковый коаксиальный дымоход для газового котла имеет минусы. Одним таким недостатком является непродолжительный срок эксплуатации. Эти трубы подключаются к агрегатам, работающим исключительно в низкотемпературном режиме дымоотведения.

Нержавеющие дымоходы

Дымоотводящие трубы коаксиального типа, произведенные из нержавейки, выдерживают температуру максимум 550°С. Они представляют собой изделия, которые устойчивы к кислотам. Производители их выпускают с утеплителем и без него.

Нержавеющие коаксиальные дымоходы без теплоизоляционного материала часто дополнительно утепляют, чтобы уменьшить объем конденсата. Достоинством таких дымоотводящих каналов является продолжительный срок службы.

Канал коаксиального типа из нержавеющей стали Источник aliimg.com

Из труб, утепленных в заводских условиях, создают вертикальный коаксиальный дымоход для газового котла. Из-за наличия в конструкции теплоизоляционного материала улучшается аэродинамика канала отвода дыма. Эту систему соединяют с котлами, из которых продукты горения удаляются принудительно или естественным образом.

Виды коаксиальных труб

Видов подобных труб не так уже и много, однако, поговорить о них нужно, ведь они подразделяются на несколько классификаций. Первая из них разделяет по утепленному и не утепленному.

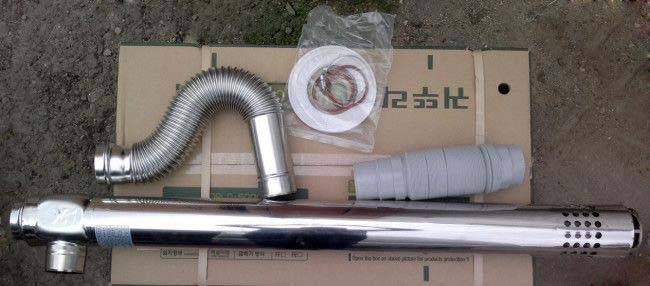

Комплект для монтажа

Первый вариант более подходящий для российских условий, его используют зачастую в северных широтах, центральной России, Сибири и Дальнем Востоке. Вторые, не утепленные пользуются спросом в южных краях, где отметки температуры редко опускаются надолго к минусовым значениям.
Кроме того, дымоходы различаются по вариантам установки:

• Вертикальный коаксиальный канал, дымоход для газового котла. Зачастую такой способ используется только в том случае, когда нет физической возможности вывести трубу напрямую из котла, то есть сбоку здания, либо низкое помещение, рядом находятся окна либо другая постройка.
• Уже догадались, второй тип – это горизонтальный дымоход. Принцип работы коаксиального дымохода равняется на необходимость обустройства вентиляции (принудительной). Но, не забывайте, что длина, на которую можно вывести канал имеет ограничения. Как правило, все производители стараются указывать для каждой модели свои параметры, но общепринятым считается «вынос» не более трех метров. Поэтому перед тем как планировать конструкцию, изначально ознакомьтесь с характеристиками конкретной модели.
• Наклонный дымоход. Подобные варианты можно встретить гораздо реже, чем может показаться. Зачастую, выбор на них падает только в том случае, если нет технической возможности установить полноценный вертикальный либо горизонтальный отвод. Стоит отметить, что у подобных конструкций будет кардинально другой вывод и КПД, в соотношении с другими меньше.

Варианты установки

В зависимости от варианта установки, нужно придерживаться определенных правил, прописанных в инструкции. Но, для всех типов каналов есть некоторые общие характеристики и правила:

Изначально выбирайте тип вывода, ориентируясь на котел, его сечение, характеристики прописанные производителем, может так получится, что производитель не предусмотрел конкретно такой вывод в конструкции.
Для образования и поддержки лучшей тяги, лучше устанавливать вывод немного выше конька. Это правило больше подходит для вертикальных вариантов установки.
Нужно очень ответственно подходить к установке, малейшее повреждение или неправильный монтаж, может привести к попаданию отработанных газов, прямиком в помещение.
Еще один нюанс, принято полагать, что выводящий канал, должен иметь диаметр больше, чем выход у котла.
Источник тепла должен располагаться на полтора метра ниже, от уровня выходящего патрубка. Угол наклона при этом допускается не менее 3 градусов

Такой тип расположения, позволяет обеспечить беспрепятственное «спускание» конденсата в специальный приемник.
Также обращайте внимание, что вход канала должен располагаться на уровне не меньше полутора метров.

Правила размещения коаксиальных дымоходных систем

Небольшая длина коаксиальных дымоотводных систем диктует строгие рамки их размещения. Самым частым методом установки является прямое прохождение сквозь стену на улицу. Более редко при монтаже наблюдается прохождение коаксиальных дымоходных систем через перекрытия или через крышу. Наиболее эффективно коаксиальный дымоходный трубопровод работает, если он имеет строго горизонтальное расположение. В том случае, если газовый нагревательный котел расположен в неудобном месте для такого вывода – можно сделать вывод и через крышу, используя вертикальные участки конструкции.

готовый комплект

Состав конструкции коаксиального дымохода

Стандартная конструкция коаксиального дымохода для газовых котлов состоит из следующих основных частей:

Прямые трубы – из них формируется канал дымоходной системы

Соединительные элементы (тройник или поворотный участок),предназначены для соединения прямых участок и подсоединения дымохода непосредственно к газовому котлу. Участок прочистки, предназначен для проведения регулярных регламентных работ,

Место для сбора водяного конденсата – продукты сгорания газа несут в себе водяной пар, который по мере охлаждения может скапливаться на стенках. Для предотвращения его попадания в камеру сгорания и формируется такой участок.

Верхний наружный участок дымохода – предназначен для защиты внутренних контуров дымоходной коаксиальной системы дымохода от воздействия атмосферных условий: снега или дождя, а также для защиты от ветра.

Из каких материалов чаще всего изготавливают коаксиальные дымоотводы?

Промышленное производство элементов коаксиальных дымоотводов для газовых нагревательных котлов ведется из многих материалов:

Трубы, изготовленные из нержавеющей стали. Это, пожалуй самый долгоживущий материал, но такое оборудование имеет повышенную цену.

Трубы из оцинкованной стали – такие устройства продаются дешевле, но они в большей мере подвержены коррозии.

Кроме того, различные участки дымоотвода, а также наружная и внутренняя трубопроводы могут быть изготовлены из самых разных материалов, вплоть до высокопрочных полимеров.

Что дает установка коаксиального дымоотвода?

комплект для монтажа

Самым главным преимуществом размещения коаксиального дымоотвода для газового нагревательного котла является тот факт, что забор свежего воздух для постоянного поддержания сгорания в топке происходит снаружи помещения. В этом случае вы не будете испытывать дискомфорта из-за выжигания кислорода в помещении, не столкнетесь с излишней сухостью воздуха. Использование коаксиальных дымоходов позволит избежать частого проветривания помещения, в котором находится газовый котел

Это особенно важно в холодную погоду, ведь при проветривании через окна вы остужаете воздух в помещениях, а для обратного нагрева требуется повышенный расход теплоносителей и энергии

Кроме того, воздух поступающий по контуру коаксиального дымохода при движении с улицы в топку сгорания нагревается, что облегчает реакцию горения и увеличивает эффективность вашего газового котла. При постоянном притоке свежего воздуха, нагретого до комнатной температуры – газ в топке вашего котла сжигается полностью, значительно повышая КПД всей системы отопления.

Стоит отметить, что полное сгорание топлива повышает и экологичность отопительной системы – вы не загрязняете окружающий воздух несгоревшими элементами.

Также продукты сгорания при прохождению по контуру выброса отдают часть своего тепла поступающему извне свежему воздуху. Это снижает риск возникновения возгораний внутри трубы на участках со скопление несгоревших частиц. Коаксиальная труба имеет температуру наружной поверхности значительно более низкую, чем классический дымоход, что снижает противопожарные требования к ее установке. Таким образом, коаксиальные трубы (при соответствующей изоляции, конечно) можно проводить сквозь деревянные стены или перекрытия, что невозможно для обычного стального дымохода. Система газового обогрева с коаксиальным дымоотводом создает полностью замкнутый контур сгорания топлива, в котором кислород для постоянного горения забирается из уличного воздуха и туда же выводятся продукты сгорания. Это создает комфортную атмосферу в помещении, где расположен газовый нагревательный котел

Это немаловажно, так как газовые водонагревательные бойлеры зачастую размещаются в обитаемых помещениях, например, в кухнях

схема монтажа

Широкий ассортимент
