Коаксиальный дымоход для газового котла: требования к установке, напольные, вертикальные

Варианты монтажа

В комплекте с коаксиальным дымоходом, заводской сборки, обязательно прилагается подробная инструкция по монтажу. Следование и тщательное выполнение указанных рекомендаций, отражается на работе котла и эффективности системы дымоотведения. Согласно мнению специалистов, главной причиной задувания котла, появление инея или наледи, связано с ошибками в расчетах и при подключении дымохода.

Горизонтальная установка коаксиальных труб

Горизонтальная установка выполняется с учетом технических характеристик здания. Изначально подбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до ближайшего окна соседа, при выводе из стены горизонтального коаксиального дымохода, которые требуется тщательно соблюдать.

Дополнительно рассчитываются следующие параметры:

Высота трубы – от выходного патрубка котла до проходного отверстия в стене, для напольных газовых котлов должна быть высота не менее 1 м. Не допускается прямой вывод трубы от выходного патрубка на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.

Количество поворотных муфт на участке не должно превышать 2 шт.

Максимальная длина горизонтального участка 3-5 м, в зависимости от модели котла. Для удлинения трубы используется соединительная муфта с термоустойчивыми уплотнительными резинками. Запрещается применение силиконов и герметиков.

Особенность использования двухканального дымохода в зимнее время – увеличенное продуцирование конденсата. Причиной выпадения влаги является то, что система изначально рассчитывалась на более благоприятные условия эксплуатации. При увеличенном образовании конденсата, потребуется утеплить трубу.

Вертикальный монтаж двухканальной трубы

Вертикальный монтаж дымохода предусматривает два способа подключения:

Каскадная схема подключения коллективных дымоходов конденсационных котлов. В одну трубу подключается сразу несколько отопительных агрегатов. Каскадная схема применяется в многоквартирных домах. Дымоход устанавливают снаружи или внутри здания.Вертикальная установка трубы производится только после тщательных расчетов и изготовления проектной документации, с учетом правил, изложенных в СП 60.13330 (СНиП 41-01-2003).

Индивидуальное подключение – максимальная длина вертикальной коаксиальной системы отведения продуктов горения – 7 м., что позволяет установку в двухэтажном здании. В доме из газобетонных блоков трубу устанавливают исключительно внутри строения. Стены здания не могут выдержать большую нагрузку на стены.В кирпичных домах, систему дымоудаления устанавливают внутри и снаружи здания. В любом случае, проводится обязательная теплоизоляция дымохода коаксиального типа.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров

В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

При устройстве дымоходной системы запрещено:

Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Что это такое

Что такое коаксиальный дымоход для газового котла, каково его устройство и принцип функционирования?

Коаксиальная труба к газовому котлу – сдвоенная. Два полых цилиндра с разными сечениями, помещенные один в другой. Расстояние между стенками труб несколько сантиметров. Внутренняя полость предназначена для вытяжки, наружная – для забора с улицы воздуха, необходимого для работы горелки.

Таким образом, воздух поступает на горелку уже подогретым – разогревается от стенки цилиндра с горячим дымом (виды газовых горелок для котлов отопления). Дополнительная энергия на разогрев воздуха не уходит. Одновременно с этим «холодный» наружный цилиндр охлаждает внутренний «горячий» – снижает пожароопасность конструкции. Вывод канала делают сквозь стену рядом с котлом.

коаксиальный дымоход для газового котла вертикальный имеет большую длину уличного отрезка и сильно остывает. Такие трубы нуждаются в утеплении. Есть конструкции с тремя каналами вместо двух, наружный заполняют теплоизолятором – базальтовой ватой;
тягу улучшают за счет встроенного вентилятора;
систему оснащают конденсатосборником, насадками против обледенения.

Дымоходы для газовых котлов коаксиальные могут использоваться как индивидуальные и коллективные (как правильно сделать дымоход для газового котла). Первые обслуживают котлы в частном доме или квартире. Вторые планируются на этапе проектирования многоквартирного дома. В обоих случаях необходим тщательный расчет теплоэффективности системы и точное соблюдение правил монтажа в соответствии со СНиП.

Что это такое?

Несущие стены берут на себя значительную часть массы строения и передают давление на фундамент. На них попадает нагрузка от всех расположенных выше элементов: перекрытий, балок, кровли. Кроме этого, они передают свой собственный вес и служат для разделения внутренних смежных помещений.

К несущим относят следующие элементы:

наружные стены;
те, что располагаются между блоками;
поддерживающие лестничные пролеты.

Нагрузка на несущие стены внутри здания меньше, утеплитель не требуется, поэтому они тоньше, чем наружные.

Несущие стены неприкосновенны. Чем они отличаются от других:

Толщина кладки измеряется в кирпичах, от одного до трех. Полный кирпич – это 250 мм. Согласно требованиям, к нему дополнительно закладывают стандартную ширину шва – 10 мм. Несущие стены строят толщиной от 360 до 640 мм, то есть кладкой от 1,5 до 2,5 кирпичей. Выбор зависит от региона, где производится постройка, чем холоднее, тем толще стена.
Они располагаются непосредственно на фундаменте, а не на перекрытиях.

Как понять, какие ими являются?

Есть понятие – несущий остов. К нему относят фундамент, несущие стены, кровлю, перекрытия и балки, которые составляют основную часть строения, то, на чем держится весь дом. Прочность этой конструкции обеспечивает устойчивость всего строения, его способность сопротивляться любому давлению и нагрузкам, способным привести к критическим перегибам и деформации.

Остов, как конструктивный элемент, выполняется в соответствии с назначением строения, его габаритами. При строительстве коттеджей и частных домов чаще всего выбирают бескаркасный остов, он дешевле, полностью отвечает требованиям безопасности и процесс занимает не так много времени, как установка каркасного варианта.

Здесь несущими становятся внешние стены, мощные внутренние продольные и поперечные, связанные с фундаментом. Между ними укладывают перекрытия, а лестницы предают дополнительную жесткость получившейся устойчивой коробке.

Нижняя часть стен, как правило, массивнее, толще, чем та, что находятся ближе ко второму этажу или кровле, так как на ее попадает основная нагрузка. Например, стены цокольного этажа из кирпича делают кладкой 640 мм, а на втором этаже создают более тонкие стены – 360 мм.

Несущие стены внутри здания могут быть:

Продольными. Они располагаются вдоль внешней стены, которая длиннее. Перекрытия будут укладываться перпендикулярно им. Выстраивают такие несущие стены на расстоянии ширины перекрытия. Такая схема подходит для домов вытянутой формы.
Поперечными. Они выстраиваются вдоль меньших по длине внешних стен. Остов с ними становится устойчивее, жестче, но тогда внутренняя планировка будет ограничена по возможностям, нельзя будет менять ширину комнат, она будет зафиксирована поперечными несущими стенами.
С участием и продольных, и поперечных стен. В этом случае делают комбинацию из двух видов. Жесткость здесь обеспечивает удачно подобранная комбинация, взаимосвязь лестничных маршей, перекрытий, которые жестко связываются с несущими стенами. Такой вариант подходит для домов нестандартной формы.

Стандартная длина перекрытия – 6 метров. Соответственно, расстояние между несущими стенами не может превышать этот показатель. И если одна из внешних стен дома превышает длину, значит внутри должна находиться продольная или поперечная несущая стена. Располагают ее на стыке перекрытий между этажами.

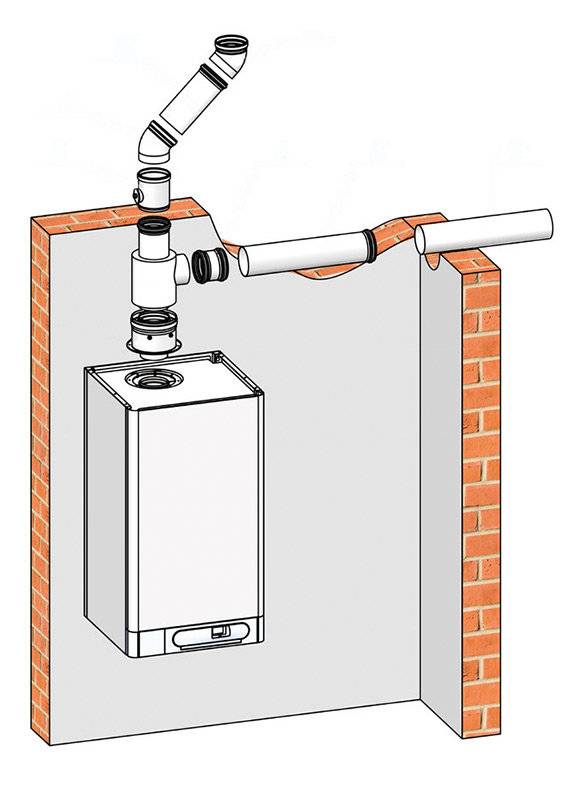

Монтаж коаксиальной трубы

Установка коаксиальной трубы газового котла относится к категории сложных процессов – конструкция непроста, да и требования к ней предъявляются достаточно серьезные. Кроме того, нужно заранее подумать о том, как установить трубу по максимально простой схеме, чтобы не усложнять и без того проблемный монтаж.

Процесс монтажа труб для разных котлов практически не различается. Для примера можно взять стандартный дымоход, включающий в себя трубы диаметром 100 и 60 мм (внешняя и внутренняя трубы соответственно).

Алгоритм установки коаксиальных труб выглядит следующим образом:

Сначала нужно подготовить все оборудование и спроектировать будущую конструкцию.
Во всех перекрытиях и препятствиях, через которые будет проходить труба, необходимо высверлить отверстия, размер которых должен на 10 мм превышать диаметр внешней трубы. 10-мм допуск необходим для установки креплений.
Основа соединяется с выводом котла. У большинства котлов вывод находится на верхней части, поэтому проблем возникнуть не должно.
Далее устанавливается нижняя часть трубы. Ее фиксация осуществляется при помощи хомутов и фитингов.
После установки первого отрезка можно приступать к установке остальных элементов коаксиального дымохода.
Места соединения труб необходимо обработать герметиком или аналогичным материалом.
Последний этап – проверка системы на работоспособность, для чего нужно провести пробный запуск.

Соединять трубы необходимо плотно и качественно – от того, насколько хорошо состыкованы участки дымохода, зависит его эксплуатация. Внешняя и внутренняя трубы должны располагаться на одной вертикальной оси и строго параллельно относительно друг друга – любые контакты недопустимы. Как показывает практика, небольшое смещение возникает в процессе эксплуатации, но оно незначительно и не влияет на работоспособность системы.

Количество фитингов и колен лучше всего свести к минимуму. Согласно требованиям, на трехметровый отрезок трубы можно установить 3 фитинга или 2 колена, но это максимально допустимое количество – чем меньше будет различных соединений, тем надежнее будет конструкция.

Заключение

Установка коаксиальной трубы газового котла достаточно сложна, но в дальнейшем это окупается эффективностью работы отопительного оборудования. При проектировании и монтаже необходимо учесть все нюансы и подойти к работе со всей тщательностью, чтобы создать максимально надежную и качественную конструкцию.
