Как сложить дымоход из кирпича своими руками

Рекомендации по возведению дымохода

Если вы намерены строить трубу самостоятельно, то нижеприведенные советы окажутся отнюдь не лишними. Прежде всего, следите, чтобы все ряды укладывались максимально ровно – любые неточности очень сокращают срок эксплуатации дымохода.

Не используйте слишком много раствора. Оптимальная толщина 1 сантиметр. При несоблюдении данного правила крепость конструкции существенно снизится. Кладочная смесь под воздействием высоких температур довольно быстро раскрошится и просто осыплется.

Тщательно заделайте все пустоты между кирпичами – даже небольшое отверстие способно привести к пожару.

Сооружая дымоход, используйте лишь целые блоки. Когда же без фрагментации обойтись не выходит, то режьте кирпич болгаркой.

Отправим материал на почту

Сегодня в статье будем разбираться с кирпичной трубой на крыше. Каких видов они бывают, из какого кирпича лучше сложить трубу на крыше, положительные и отрицательные характеристики кирпичной конструкции, а также расскажем о том, как мастера кладут дымоход из кирпичей, то есть последовательность проводимых операций пошагово. Обязательно подтвердим рассказ фотографиями и видеороликами.

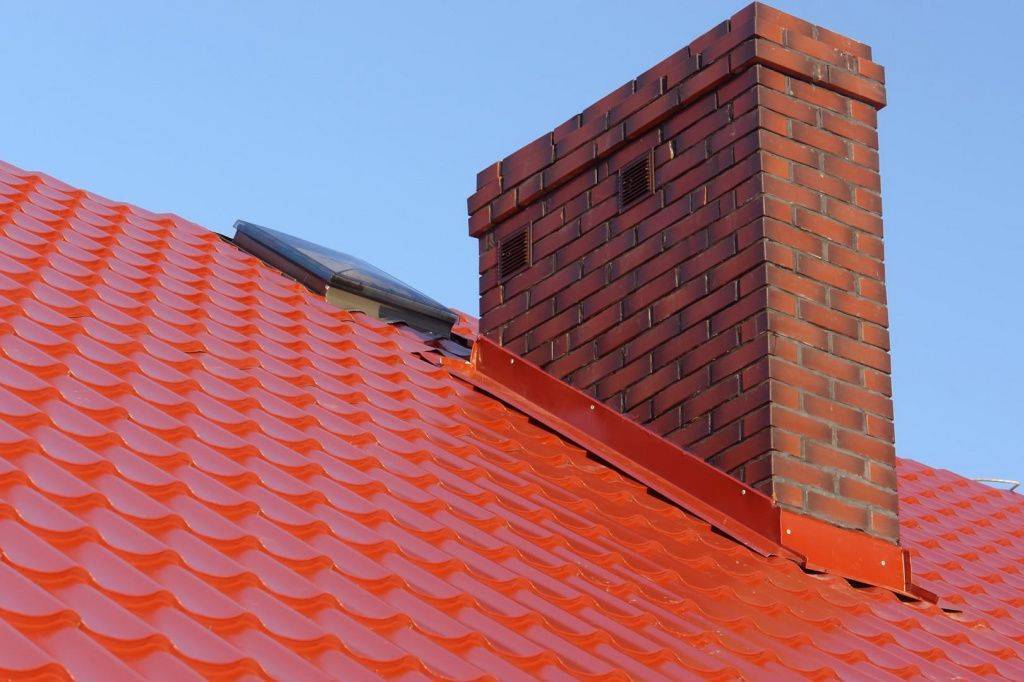

Дымоходная труба из кирпича над крышей

Пошаговая инструкция, как выложить дымоход

Строительство кирпичного дымохода – технически сложный процесс, который требует выполнения качественной кладки, чтобы получить герметичную, безопасную и долговечную конструкцию.

Для начала необходимо выбрать подходящие схемы монтажа дымоотводной системы. Их можно заказать в конструкторских бюро или найти в готовом виде на специализированных ресурсах. Размеры будущей конструкции дымоотвода определяются на этапе планировки и выполнения необходимых расчетов.

Кладка дымохода из кирпича выполняется следующим образом:

1. Возведение надсадной трубы, нижняя часть которой усаживается на тонкий слой раствора из глины и песка. Если в дымоходе предусмотрено несколько каналов, тогда может быть использована трехканальная труба. Но алгоритм кладки сохраняется для любого типа конструкции. Кладка выполняется перевязочным методом, когда каждый последующий ряд имеет сдвиг в сторону на 0,5 кирпича. На 5-м ряду, не доходя до балок перекрытия, монтаж трубы завершается.
2. Производится укладка распушки. Наружное расширение по периметру должно составлять 590×450 мм, внутреннее – 140×270 мм. Расширение выполняется смещением краевых кирпичей на 5 см. После завершения распушки обязательно выполняется теплоизоляция расширения 10 мм листами асбеста или другим выбранным материалом.
3. Укладка выдры требует скрупулезности и внимательности, поскольку ряды укладываются наружу с созданием специального выступа. Первый ряд аналогичен предыдущему ряду расширения распушки, далее необходимо выложить второй выступ и последующие.
4. Установка стояка. Кладка выполняется в чердачном помещении вплотную к кровельной системе здания. Его необходимо вывести через крышу с возвышением над коньком здания на высоту до 100 см. Кирпичная кладка завершается организацией дымоходной шейки, на конце которой возводится оголовок и устанавливается защитный колпак.

Марки

Уникальные свойства термостойкого материала позволяют возводить из него трубы как на промышленных объектах, так и в частных домах и дачах. В России выпускается несколько наиболее ходовых марок. В частности, речь идет о:

• ШКУ. Отличается способностью выдерживать колоссальные перепады температур (его применяют для футеровки в сталелитейной отрасли).
• ШПД. Хорошо зарекомендовал себя при постройке доменных печей.
• ШАВ. Применяют для выкладки внутренней части горнов в металлургии.
• ША, ШБ. Выпускаются специально для сооружения домашних каминов, печек и дымоходов.

В частности, из разновидностей последнего идеальным выбором в нашем случае станет ША-5.

Клинкерные блоки

Как сделать печь из кирпича, знает печник, обывателю же нужно только разбираться в видах материала. Клинкерные блоки считаются разновидностью керамического кирпича, разница только в технологии изготовления.

Для производства материала используют тугоплавкие сорта глины. Температура обжига еще выше, чем та, что используется для керамического материала. Глиняная смесь с минеральными добавками во время обжига превращается в стекловидную массу, что означает высокую прочность и морозоустойчивость.

В печном строительстве этот материал не столь распространен, в первую очередь, из-за цены. Из дорогого кирпича невыгодно выкладывать печку полностью. Высокая плотность – это, с одной стороны, хорошо, но с другой – печка получается очень тяжелой. Печники же уверяют, что печь из клинкерного кирпича не дышит, в отличие от конструкции из керамических блоков.

Клинкерный жаропрочный кирпич для печи может пригодиться, если:

1. Нужно выложить большую печку. Тогда клинкерные блоки можно использовать для фундамента, чтобы основание было надежным.
2. Выкладывается внутренний канал дымохода. Снаружи конструкция может быть облицована другим материалом, но для внутренней отделки клинкер подойдет как нельзя лучше. Стойкость к перепадам температуры и механическим нагрузкам – залог долговечному дымоходу.

Из клинкерных блоков иногда выкладывают небольшие печки-буржуйки. В этом случае конструкции по характеристикам ничем не уступают чугунным печам. Хорошо себя показал материал при строительстве банной печи или непосредственно бани.

Кладка дымохода

Схема

Первое, что необходимо сделать — это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов. Схему можно выбрать одну из многих — лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

При монтаже надсадной трубы, кладка самой конструкции печи заканчивается за 50—60 сантиметров до потолочного перекрытия, а затем начинается непосредственное возведение дымоходного канала. На данной схеме представлено два варианта кладки дымохода: квадратной и прямоугольной формы.

По схеме первого ряда возводится шейка дымохода до разделки. В каждом последующем ряду кирпичи укладываются таким образом, чтобы середина кирпича перекрывала шов между кирпичами предыдущего ряда.

Выложив три-четыре ряда по этой схеме первого ряда, начинается выведение распушки трубы.

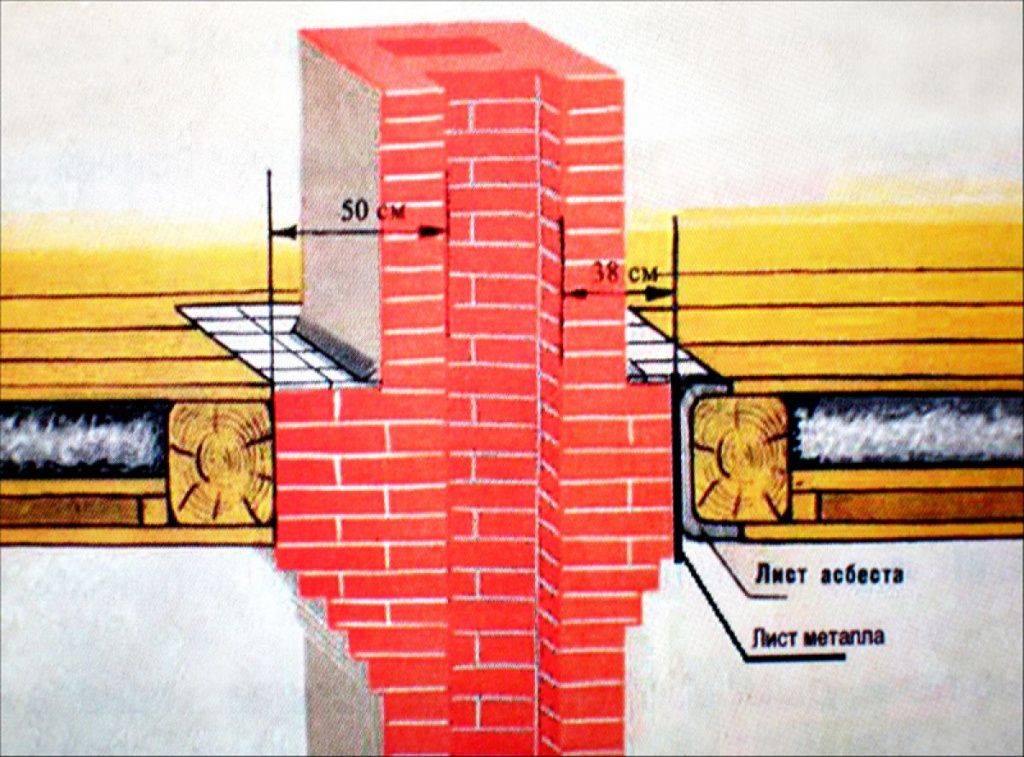

Так внешне выглядит распушка…

На рисунке второго ряда хорошо видно, что кирпичи укладываются со сдвигом во внешнюю сторону на одну треть кирпича. Чтобы идеально подогнать штучный материал, придется воспользоваться разделением цельного кирпича на две или три части вдоль или поперек.

… а это — ее порядовка

При всем этом нужно помнить, что канал дымохода должен сохранять первоначальное сечение, так как смысл утолщения его стенок – это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

• Третий, четвертый и пятый ряды распушки также выкладываются со сдвигом в наружную сторону, сохраняя просвет канала.
• Шестой ряд имеет такой же размер, что и пятый ряд и выкладывается вровень с внешним и внутренним краем стены дымового канала.
• Седьмой и восьмой ряды выкладываются по схеме первого ряда.

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну треть.

Порядовка выдры

• Первый ряд кладут такого же размера, как последний ряд распушки.
• Со второго ряда начинают выкладывать первую ступеньку, и идет расширение дымохода во внешнюю сторону.
• Далее, следуя схеме, выкладываются остальные восемь рядов.

После завершения кладки выдры, выкладывается шейка трубы, которая выводится по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

Кирпичный дымоход должен отвечать следующим требованиям

Кладка дымохода из кирпича — это серьезное и ответственное дело и от качества ее выполнения зависит пожарная безопасность здания, а также здоровье, а иногда и жизнь жильцов дома. Для правильной кладки, необходимо выполнять несколько требований, которые предъявляются к сооружениям такого типа и надо всегда помнить, что только тщательное их соблюдение в состоянии обеспечить нормальную работу дымоотводной системы.

https://youtube.com/watch?v=sGE2TKsrNjs

Некоторые тонкости

Для построения дымохода своими руками можно использовать только керамический, полнотелый кирпич достойного качества. В противном случае будет снижен ресурс этой конструкции и эффективность ее работы. И поэтому необходимо понимать как выкладывать дымоход из кирпича правильно?

В один кирпичный дымоход нельзя выводить отходы от нескольких источников питания. По крайней мере, можно вывести не более двух печей, при этом они должны быть установлены на одном этаже.

Недопустимо использование в качестве дымохода вентиляционных шахт. Более того, если на крыше рядом оказались дымоход и вентиляционная труба, то последняя должна быть выше.

Существует два способа построения дымоотводных систем. При первом его монтаж выполняют одновременно со строительством здания. Дымовую трубу можно возводить непосредственно в стене, но при условии того, что она выполнена из стойкого к огню материала.

При втором варианте, дымоход проводят между готовыми строительными конструкциями, что усложняет задачу.

Каменщик, занимающийся укладкой дымохода должен постоянно отслеживать гладкость стен канала. Во многом от качества стен зависит аэродинамическое сопротивление. То ест, чем стены будут шершавее, тем оно будет выше, соответственно изменятся параметры тяги.

Внимание! Нарушение режима тяги, может привести к попаданию отработанных газов в помещение. Кладка дымовой трубы должна выполняться с так называемой перевязкой

При этом необходимо соблюдать некоторые, обязательные параметры, например, минимальный размер сечения должен быть 140х140 мм. Такой размер должен обеспечить беспрепятственный отвод газов от отопительного прибора мощностью до 3,5 кВт. Для более мощных приборов размеры дымохода меняются

Кладка дымовой трубы должна выполняться с так называемой перевязкой. При этом необходимо соблюдать некоторые, обязательные параметры, например, минимальный размер сечения должен быть 140х140 мм. Такой размер должен обеспечить беспрепятственный отвод газов от отопительного прибора мощностью до 3,5 кВт. Для более мощных приборов размеры дымохода меняются.

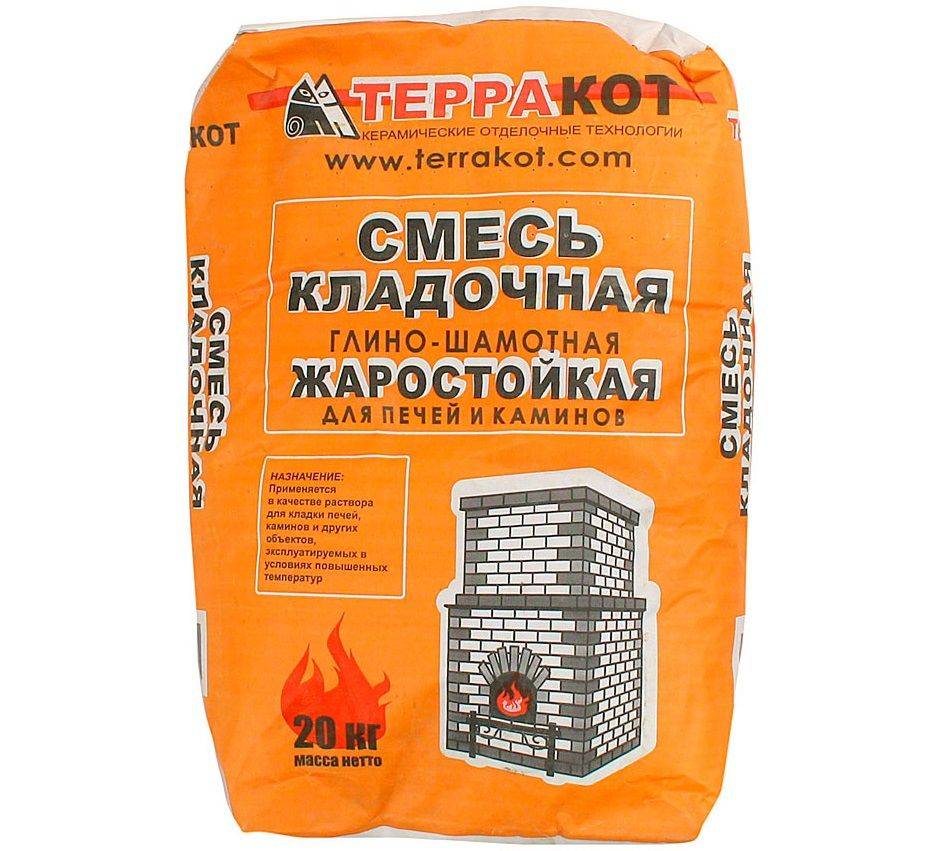

Раствор для кладки кирпичного дымохода

К раствору для кладки печи предъявляются такие же высокие эксплуатационные требования, как и к строительному кирпичу. Раствор используется для поддержания герметичности кирпичной кладки на протяжении всего срока службы дымохода.

Поскольку труба из кирпича состоит из отдельных участков, для которых характерны различные погодные, механические и температурные условия эксплуатации, поэтому и кладочные растворы для них используются разные.

1. Если предусмотрен коренной дымоход, тогда для первых порядовок от фундамента используется цементно-песчаная смесь – 1 часть цемента и 4 части песка. Для повышения пластичности в смесь добавляется ½ части негашеной извести.
2. Следующие участки – начало дымоходной кладки от печи до распушки. Они должны выдерживать предельные температурные нагрузки до 400 градусов, поэтому для укладки кирпича используется связующая смесь на основе глины и песка. При прохождении распушки из комнаты через потолок на чердак кирпичная порядовка также выполняется на глино-песчаную смесь.
3. Далее расположен участок, который служит для теплоизоляции дымохода путем монтажа металлического короба. Короб фиксируется вокруг дымоотводной трубы в месте ее вывода через перекрытие. В качестве теплоизолятора можно использовать негорючие материалы – асбест, минвату, керамзит и вермикулит.
4. Последний участок представляет собой трубный стояк, шейку дымоотводной системы и выдру, которые подвержены чрезмерным ветровым нагрузкам. Поэтому для кладки кирпича используется смесь на основе извести. Аналогичный состав подходит для обустройства оголовка.

Для приготовления кладочного раствора используется глина средней жирности, без резкого запаха и сторонних примесей, которые могут привести к растрескиванию п>оверхности.

Для приготовления цементно-песчаного раствора лучше использовать горный песок или молотый кирпичный бой из шамотного или керамического кирпича.

Практические советы

Кладку выдры и распушки можно упростить за счет использования металлических пластин или прутков. С их помощью связывайте между собой ряды, только не допускайте попадания прутков в рабочие каналы.

Можно встретить советы не оштукатуривать некачественные кирпичи, а обкладывать их специальной керамической плиткой. Мы не советуем поступать таким образом по нескольким причинам.

Керамическая плитка для печки – пример

Облицовка печи и дымохода керамической плиткой

1. Во-первых, есть большая вероятность, что плитка отпадет, постоянные циклические изменения линейных размеров дымохода крайне негативно влияют на показатели адгезии плитки.
2. Во-вторых, перед облицовкой неровных поверхностей в любом случае придется их подравнивать. Зачем тогда делать двойную работу за тройные деньги?

Но здесь появляются проблемы. Чтобы достичь такой температуры дыма на выходе, нужно сильно топить печь, а это не всегда возможно и целесообразно. Кроме того, большинство современных заводских печей имеют довольно высокий КПД, теплота сгорания топлива отдается в топочной камере, в дымоход поступают уже относительно холодные газы. Значит, появление конденсата неизбежно. Кстати, конденсат не только отрицательно влияет на прочность кирпича. К мокрым стенкам канала налипает много сажи, дымоход придется чистить чуть ли не через год.

Конденсат в дымоходе

Есть два выхода из такого положения.

1. Первый – сильно топить печь.
2. Второй – вставить в канал дымохода тонкостенную трубу из легированной стали.

Выбирайте, какой из предлагаемых нами способов вам больше подходит.

Кирпичный дымоход со стальной шахтой

Стальная труба внутри кирпичного дымохода

Гильзование кирпичного дымохода

Как выбрать

Сейчас марки шамотного кирпича или другого материала представлены во всех магазинах, глядя на обилие которых, покупатель теряется

Этого не произойдет, если знать, на что обращать внимание перед покупкой

Сначала нужно прочесть характеристики, которые заявляет производитель. Документы спрашивают у продавца, если данных нет в свободном доступе. Не нужно верить на слово продавцам, даже если они работают в известной сети строительных магазинов.

Когда покупатель убедится, что кирпич соответствует и имеются все сопроводительные документы, он оценивает качество материала.

Осмотр и сравнение нескольких изделий. В одной партии не должно быть сильных отличий по размерам, допустимое несоответствие – всего два миллиметра. У некачественного кирпича может быть искажение формы, крошения на ребрах и углах, винтообразное искривление граней, выраженная неоднородность, признаки пережига или инородные вкрапления. На кирпиче не должно быть слюдяной пленки. Подобный материал абсолютно не переносит перепадов температуры. Проверить на слух. Мастера, которые давно работают, всегда так проверяют материал

Если осторожно постучать молотком, то звук будет чистым и качественным. Глухое звучание говорит о плохом сырье или нарушениях во время изготовления

Кирпичи в этом случае недостаточно закалились и просушились, а значит, быстро придут в негодность. Краш-тест. Можно провести эксперимент, но только при согласии продавца. Блок раскалывают, тем самым оценивают его прочность и плотность. Если после раскола нет пыли, а только крупные куски, то кирпич качественный. На срезе видно больше, чем на поверхности, поэтому эксперимент все-таки стоит провести. Пустоты и однородность. Крупные глинистые или любые другие вкрапления понимают прочность кирпича и сигнализируют о несоблюдении технологии на производстве. Цвет среза. Он должен быть одинаковым на любой глубине. К центру преобладает светлый оттенок? Это недожженный кирпич с низкой прочностью. Темные пятна говорят о том, что материал пережгли, значит, он стал более хрупким. Первый вариант можно купить для облицовки, а второй подойдет для выкладки фундамента.

Для внутренних каналов используют только правильно обожженный кирпич, потому что на материал выпадает большая термическая нагрузка. Дефектов поверхности тоже не должно быть, иначе в этих участках будет накапливаться сажа.

Нельзя в одном отделе использовать кирпичи разных видов. Сначала сортируют кирпич, а потом принимаются за работу. Если от старой печки остались целые кирпичи, которые использовались до этого, то их можно использовать повторно, но в местах, где нет контакта с высокими температурами.

Процесс постройки и отделки барбекю из кирпича

Если вы определились с тем, какой кирпич выбрать для строительства печи барбекю, можно приступать непосредственно к ее сооружению (на примере барбекю печи высотой 70 см с поленницей).

Фундамент

Фото 1. Два человека раскладывают по подготовленному фундаменту кирпичи, чтобы расчитать размеры будущей печи.

• В строительстве барбекю печи в основном используется ленточный фундамент — в траншею глубиной 30 см засыпается и трамбуется гравий с песком. Он не такой дорогой, как плиточный, но имеет не такую хорошую прочность. Поэтому желательно укрепить сверху тонким слоем бетона.
• Устанавливается опалубка из досок, внутри формируется металлический каркас.
• Конструкция заливается бетоном; раствор для кладки барбекю на улице простаивает несколько недель.

Основание

Кирпичи: обычные полнотелые, так как на эту часть конструкции не воздействуют высокие температуры.

Скрепляющий раствор для кладки барбекю замешивается на глине и песке. Кирпичи укладываются по периметру фундамента на расстоянии 0,5 см друг от друга.

Топливник

Кирпичи: только огнеупорные шамотные, так как при использовании топка должна выдерживать высокие температуры.

Стандартный размер топливника: 3 кирпича в глубину, 5—7 рядов в ширину.

На уровне предполагаемого дна топки делается выступ для обустройства места расположения углей — короба или металлического листа. Следующий выступ будет через 2—3 ряда — для решетки, где будет готовиться пища.

Внимание! Для создания половинок кирпичей можно использовать углошлифовальную машину. Сооружение топки заканчивается прямоугольником, на верхнем ряду которого разместится вытяжка из металлического листа

Сооружение топки заканчивается прямоугольником, на верхнем ряду которого разместится вытяжка из металлического листа.

Дымовая труба

Кирпичи: только огнеупорные, для последних 2 рядов можно использовать обычные кирпичи. Дымоход сильно нагревается из-за выходящего через него жаркого воздуха, но обычный кирпич может выдержать температуру 2 последних рядов.

Дымоход следует выкладывать из огнеупорного материала, так как он должен выдерживать высокие температуры. Здесь также размещается печная задвижка.

Если в дымоходе размещается металлическая или асбестоцементная труба, расстояние между ней и стенками заливается бетоном.

Из какого кирпича делать дымоход

До сих пор для обогрева частных домов или дач используют печное отопление. Для этого ещё на момент постройки коробки сооружения устанавливают печь или камин. В кладке используют специальный термостойкий кирпич. Данный материал понадобится как на этапе кладки печи, так и при работе с возведением дымохода. Контраст температур между внутренней частью трубы и стороной, выходящей на улицу, предполагает, что материал шахты должен уметь переносить данные перегрузки. Обычный кирпич с поставленной задачей не справится. Чтобы разобраться, из какого кирпича делать дымоход, стоит ознакомиться с различными видами огнеупорных кирпичей.

Правила монтажа кирпичного дымохода

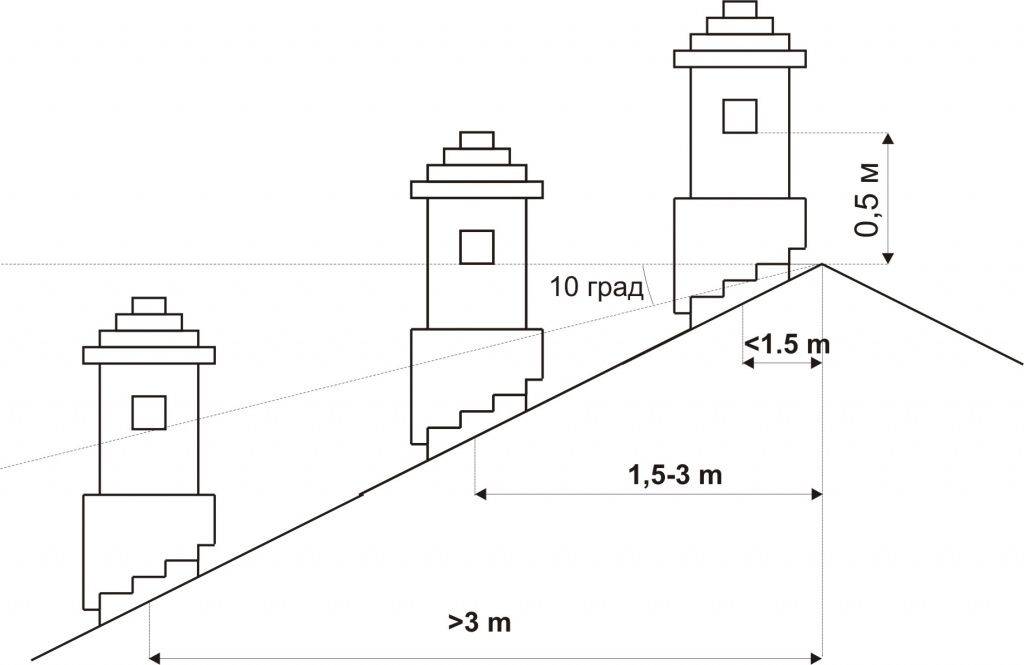

1. Дымоход не должен быть низким. В идеальном варианте высота кирпичного дымохода должна быть выше конька крыши или на одном уровне с ней.

2. Обязательно внизу кирпичного дымохода необходимо предусмотреть ревизионный лючок (сажетруску) для того, чтобы изредка выполнять ревизию кирпичного дымохода и очищать его от скопившейся сажи с грязью.

3. Обязательно нужно установить колпак на дымоход своими руками, во избежание попадание в дымоход грязи и воды.

Как видно из всего вышесказанного, произвести установку кирпичного дымохода своими руками не так уж и сложно. Ниже вы можете смело делиться своими советами и комментариями по поводу кладки кирпичных дымоходов, основ и технологии этой работы.

Общие правила строительства кирпичных дымоходов

При строительстве дымоходной конструкции для частного дома важно учитывать ряд основных правил:

1. Монтаж элементов дымохода начинается снизу вверх.
2. Внутренняя труба устанавливается в предыдущий элемент конструкции, а наружная часть – насаживается сверху. Это обеспечивает защиту от образования конденсата на утеплительном слое, который расположен во внутренней части контура.
3. Для фиксации дымоходной трубы с тройными и отводными элементами применяются хомутные соединители.
4. Соединительные участки не должны располагаться на уровне перекрытий или кровельного пирога.
5. Тройник монтируется на кронштейн-опору.
6. Каждые 200 см дымоходной трубы фиксируются в стене при помощи надежных креплений.
7. При фиксации трубы к стеновой поверхности не должно образовываться прогибов или деформаций дымоотвода. Это приведет к снижению тяги в готовой системе.
8. Дымовой канал не должен соприкасаться с основными коммуникациями: электрической проводкой, трубой для подачи газа, водяными трубами, вентиляцией.
9. При выводе дымохода через перекрытия и кровлю необходимо выполнить небольшой отступ на 15 см для теплоизолированных труб и на 30 см – для неутепленных труб.
10. Следует избегать создания горизонтальных участков дымоотводной системы, длина которых превышает 100 см.

Кроме того, при обустройстве дымохода следует учитывать параметр теплового расширения системы.

При использовании легковоспламеняющихся материалов для монтажа кровли дымовая труба оснащается специальным искроуловителем, изготовленным из металлической мелкоячеистой сетки (размер ячейки 5×5 мм).

Особенности кирпичного дымохода

Любой дымопровод должен качественно удалять из помещения продукты, которые получаются в результате сгорания топлива. Для этого необходима хорошая тяга. В отличие от металлического, кирпичный дымоход для бани своими руками оборудовать гораздо сложнее. Здесь необходимо учитывать герметичность каждого шва, следить за установленными размерами и строго соблюдать все правила техники пожарной безопасности. Нужна грамотная схема, которая поможет разобраться со всеми этапами строительства.

Дымоход из красного кирпича

Однако при этом кирпичный дымоход обладает несомненными преимуществами:

• отличная тяга практически при любых погодных условиях;
• долговечность, длительный срок службы;
• высокая пожаробезопасность;
• хорошее накапливание и сохранение тепла;
• внешняя привлекательность.

Дымопроводы из кирпича бывают коренными и насадными. Первые возводятся на фундаменте рядом с печью и подключаются к ней при помощи трубы. Подходят для нагревательных приборов из чугуна и кирпича. Могут быть подведены к 2-м и даже 3-м печам. Насадные трубы являются цельным продолжением всей отопительной конструкции, а потому не присоединяются к другим печкам.

Следует иметь в виду, что на внутренней поверхности кирпичной трубы, имеющей углы и неровную поверхность, часто откладывается сажа. Из-за нее снижается тяга. Чрезмерно обложенный сажей дымоход может стать причиной возгорания. Поэтому необходимо регулярно чистить дымоход и следить за тягой.

Основные характеристики

Перед покупкой печного кирпича нужно проверить последний на соответствие характеристикам:

1. Размер. В нашей стране используют одинарный кирпич шириной двенадцать сантиметров, длиной двадцать пять сантиметров и высотой 6,5 сантиметров. Размеры могут и отличаться, поэтому перед покупкой печного кирпича лучше посоветоваться с мастером.
2. Марочная прочность. Это говорит об уровне механической нагрузки, которую может выдержать материал без проявления деструктуризации, деформации, крошения, растрескивания и прочего. Обозначается заглавной буквой М и числом, последнее показывает допустимый уровень нагрузки килограмм на квадратный сантиметр. Для кладки печей используется кирпич маркой минимум М150. Массивную двухэтажную печь выкладывают из материала с пометкой М250 или М200. Слишком высокие показатели тоже не хороши, потому что на производстве в смесь кладут синтетические добавки. Так как на печь оказывается высокая термическая нагрузка, то такой кирпич не подходит для кладки.
3. Морозоустойчивость. Кладка печей учитывает условия эксплуатации, если при одних морозоустойчивость не важна, то для других это важный показатель. Обозначается заглавной F и числом, последнее показывает наименьшее количество циклов заморозки и оттаивания без потери прочности и других эксплуатационных качеств.
4. Теплопроводность. Печи относятся к теплотехническим конструкциям, а значит, стенки должны хорошо собирать тепло и отдавать его в помещение. Для обогрева используют кирпич, теплопроводность которого не меньше 0,61 Вт/(м·°С). Исключением считаются отделы дымохода, там теплопроводность будет больше.
5. Гигроскопичность. Так называется способность кирпича впитывать влагу. Определяется в процентах от массы материала. Фундамент и дымоход больше всего контактируют с влажностью, поэтому гигроскопичность учитывают при выборе материала для этих участков. Печники выбирают кирпичи с низкой гигроскопичностью.

Подготовка к монтажу дымохода из кирпича

Дымоход из кирпича своими руками может быть возведен при наличии следующих приспособлений, инструментов и материалов:

1. Отвес.
2. Кельма.
3. Правило.
4. Уровень.
5. Мастерок.
6. Молоток-кирка.
7. Железо листовое.
8. Асбестоцементная плита.
9. Кирпич простой и огнеупорный.
10. Глино-песчаный кладочный раствор.

https://youtube.com/watch?v=uG6-2qNHubI

Многих новичков интересует вопрос, из какого кирпича следует возводить дымоход. Кладка обычно осуществляется из шамотного, красного и подового кирпича. После подготовки к проведению всех работ своими руками требуется проверить наличие всех инструментов и материалов, включая средства защиты и спецодежду. После этого следует переходить к изучению конструкции дымохода в доме, включающей следующие элементы:

1. Шейку.
2. Оголовок.
3. Стояк.
4. Колпак из металла.
5. Дымовую задвижку.

Труба для камина из кирпича укладывается с использованием раствора, приготовленного по инструкции. Чтобы изолировать трубу от деревянной конструкции, можно воспользоваться асбестоцементной плитой. Кладка из кирпичей не должна иметь щелей по всей высоте конструкции трубы. Для этого следует наносить состав для кладки небольшим слоем на поверхность кирпича, смоченного в воде. Класть кирпич следует скользящим движением, делая нажим в направлении шва по вертикали. Если кирпич не был установлен на место правильно, его потребуется снять, а затем повторить всю операцию.

Марки огнеупорных кирпичей

Разные характеристики кирпичей позволяют задействовать их как при построении больших промышленных печей, так и для кладки печи и дымохода в домашних условиях. Различают следующие марки кирпича:

• ШПД – используется в доменных производственных печах;
• ШКУ – данный кирпич отлично переносит огромные перепады температур, поэтому его часто используют при футеровке сталеразливочных ковшей;
• ШАВ – подходит для выкладки промышленных горнов и доменных печей;
• ШБ и ША – марки кирпичей, используемых для обустройства домашних печей и каминов. В частности, марка ША-5 отлично подойдёт для кладки дымохода.

Watch this video on YouTube

Во сколько это обойдется

Сказать определенно, сколько будет стоить строительство кирпичного дымохода- затруднительно. Здесь все зависит от разных факторов. Если обращаться к печникам то помимо себестоимости расходных материалов придется хорошо заплатить и за их услуги. А это удвоит стоимость дымохода.

Если же кладку делать самостоятельно, то стоимость конструкции будет зависеть только от приобретенных материалов (кирпича, цемента).

В заключение стоит отметить, что кладка кирпичного дымохода своими силами – процесс длительный трудоемкий и ответственный. Здесь не стоит экспериментировать. Не имея совершенно никаких навыков в строительстве, лучше доверить это дело специалистам. Так как от правильной работы дымохода зависит жизнь и здоровье вас и ваших близких.

Ключевые моменты, на которые стоит обратить внимание

Очень важно контролировать ровность всех рядов, особенно горизонтали. Для этой цели стоит использовать обычный строительный уровень

Горизонталь проверяется после каждого выложенного ряда, вертикальная плоскость — через несколько рядов.
Толщина раствора не должна превышать 10 мм. Более толстый слой не позволит выстроить прочную конструкцию
Через некоторое время раствор начнет крошиться и высыпаться.
Стоит уделить должное внимание и отделке швов. Никаких просветов быть не должно, поскольку через них могут проникнуть искры и спровоцировать возгорание.
Выполняя кладку дымохода, необходимо использовать только качественные цельные кирпичи
Если применяется часть кирпича, слой раствора между ним и другим кирпичом должен быть минимальным. Делить кирпич на части необходимо только при помощи болгарки.
Правильно приготовленный раствор — залог надежной конструкции.

Сделав дымоход своими руками, соблюдая все рекомендации и технологии, можно обеспечить себя конструкцией, которая будет выполнять все свои функции на протяжении длительного времени.

Кирпичный дымоход – классика, проверенная временем

В последние несколько десятилетий наблюдается неуклонная тенденция переселения жителей больших мегаполисов из тесных городских квартир в просторные загородные дома, где они могут почувствовать себя полноправными хозяевами. При этом большинство людей стремится оборудовать свое жилье печью или камином, сооруженным в соответствии со старинными проектами и древними традициями. Одним из важнейших этапов строительства такого отопительного прибора является устройство дымохода из кирпича. Именно от того, насколько качественно и в соответствии со всеми существующими нормативами он выложен, зависит правильность функционирования самой печи или камина (подробнее: “Устройство дымохода для камина”).

Общие требования к дымоходным трубам

В независимости от типа дымохода, есть три строгих правила, которые при строительстве трубы надо придерживаться обязательно:

Точный подбор высоты кирпичной конструкции.

Из какого кирпича выкладывать дымоход над крышей.

Какой для этого использовать кладочный раствор.

Что касается высоты, то этот параметр высчитывают с учетом угла наклона кровельной конструкции. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показано соотношении размеров кровли с высотою дымохода.

Соотношение высоты дымоходной трубы с параметрами кровли

Важно понимать, что правильно подобранная высота трубной конструкции – это в первую очередь хорошая тяга внутри трубы, что гарантирует правильную работу печки. Во-вторых, это соблюдение норм и требований пожарной безопасности

Это в основном относится к кровлям, собранным из горючих материалов. Потому что завихрение воздушных масс может спровоцировать попадание икр на кровельное покрытие. А это часто становится причиной пожара.

Теперь переходим к кирпичам. Здесь все просто.

Части трубы, подвергающиеся высоким тепловым нагрузкам, должны собираться из шамотного (огнеупорного) кирпича. В основном это относится к шейке печи.

Остальные части можно поднимать из красного кирпича марки М200. Этот материал легко переносит температуры до +800С.

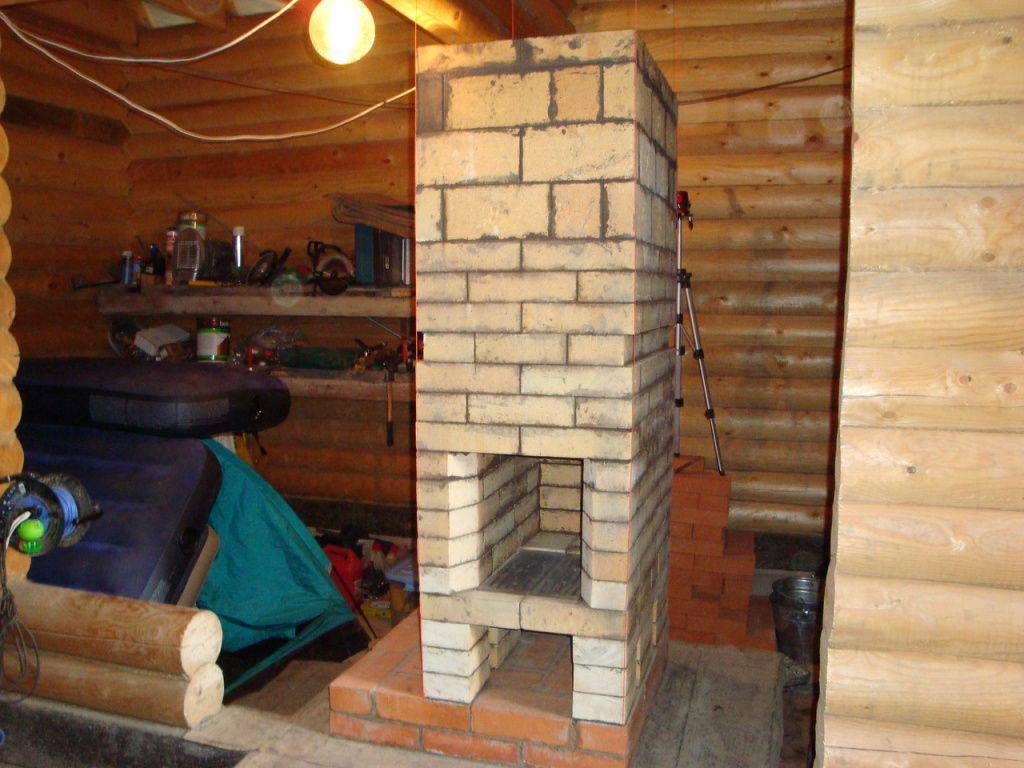

Шейка печи выкладывается из шамотного кирпича

Важно – покупайте кирпич только с гладкими поверхностями. Они не позволят оседать на них саже, которая после многолетней эксплуатации печной конструкции сужает диаметр дымохода, а это уменьшение тяги

Плюс – сажа нередко становится причиной возгорания внутри трубы.

Теперь, что касается кладочного раствора. Мастера используют две его разновидности: глиняный и цементно-глиняный. Оба материала легко переносят высокие температуры, не растрескиваясь. Необходимо отметить, что в строительных магазинах сухие смеси для кладки кирпича в дымоходах продаются. Так что в этом плане проблемы нет.

Сухая смесь кладочная жаростойкая для печей, каминов и дымоходов

И другие требования к дымоходу согласно СНиП41-01-2003:

Один дымоход для одной печки.

Пересечение трубы с другими инженерными коммуникациями недопустимо.

Расстояние от кирпичной трубы до элементов перекрытий, собранных из горючих материалов, не меньше 38 см.

Проход дымоходной конструкции сквозь строительные элементы и узлы должен формироваться из негорючих материалов, расположенных от самой трубы на расстоянии 25 см.

Отклонение оси трубного сооружения от вертикали возможно, но не более 30°.

Отклонения должны быть жестко привязаны к строительным конструкциям дома.

Необходимо предусмотреть люки и окна, которыми придется пользоваться для прочистки дымохода.

Выступающая над кровлей часть должна быть только вертикальной.

Как правильно формировать проход кирпичной трубы через перекрытия из горючих материалов

Заключение

Как видите, выбрать правильный кирпич не так уж и легко. Нужно учесть много всего, поговорить с печниками. Последние часто берутся за работу, после того как сами выберут необходимый материал.

Грамотный мастер даст все необходимые рекомендации, владельцу дома останется только купить все по списку. Почему нужно обращаться к мастеру? Потому что от выкладки конструкции зависит не только тепло в доме, но и безопасность жильцов.

Обыватели не знают всех нюансов строительства, поэтому самодельная печка крайне ненадежная. Она может развалиться или из-за неправильной конструкции в дом пойдет угарный газ, что приведет к печальным последствиям.

В нашей стране есть поговорка “Беда, коль пироги начнет печь сапожник, а сапоги тачать пирожник”. Она как нельзя лучше отражает суть того, что каждый должен заниматься своим делом, тем более что печка – это сложная и опасная конструкция.

Не бойтесь переплатить, ведь качество и безопасность дороже мнимой экономии.
