Как заточить цепь бензопилы своими руками: лучшие способы

Способы заточки цепи бензопилы

Интенсивное использование инструмента приводит к быстрому износу режущих зубьев, вследствие чего требуется заточка цепи бензопилы. Задача эта не сложная, поэтому выполнить её можно даже в домашних условиях. Давайте вместе разберём основные способы.

Заточка цепи пилы напильником

Чтобы произвести заточку цепи пилы напильником, нам необходимо иметь в наличии специальный набор. Данный инструмент можно приобрести комплектом, либо по отдельности в специализированных магазинах.

Ручной способ используют когда зубья цепи не имеют значительного износа и требуется всего лишь подкорректировать остриё. В противном случае лучше использовать более профессиональный инструмент, а не напильник.

После того как всё необходимый инструмент есть в наличии, переходим к подготовительному этапу. Для этого:

Проводим осмотр и очистку цепи

Обратите внимание, не имеют ли зубья значительных дефектов.
Закрепите пилу так, чтобы она была неподвижна. После чего включите тормозной механизм цепи.
Заточку следует начинать с наиболее повреждённого элемента, чтобы в дальнейшем под него подгонять остальные.

Теперь плавно переходим к заточке цепи пилы напильником. Здесь нам и пригодится купленный набор.

• Напильник установите так, чтобы он был выше плоскости острия цепи на 1/5. Для это необходимо установить державку, которая имеется в наборе.
• Процесс начинайте круглым напильником, соблюдая необходимый угол заточки. Все движения должны быть плавными, по 3-4 раза на каждый зуб.
• Точить зубья рекомендуется изнутри наружу.

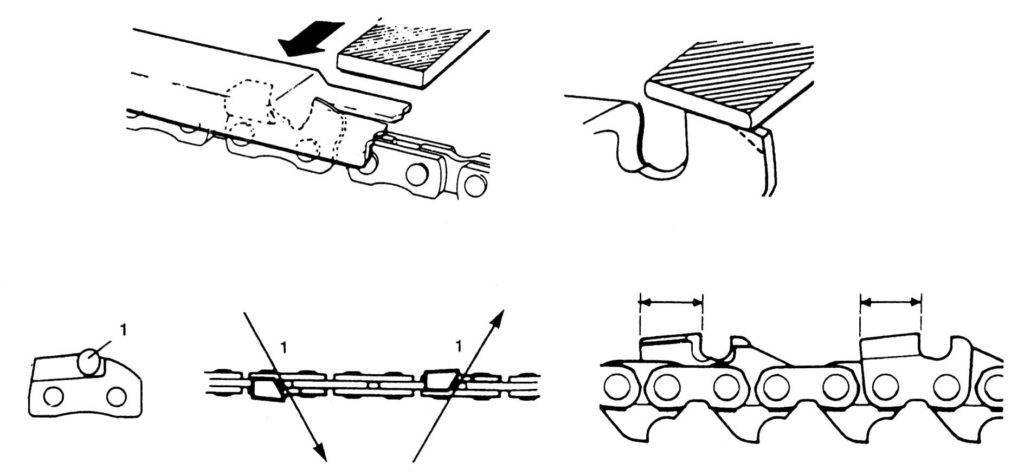

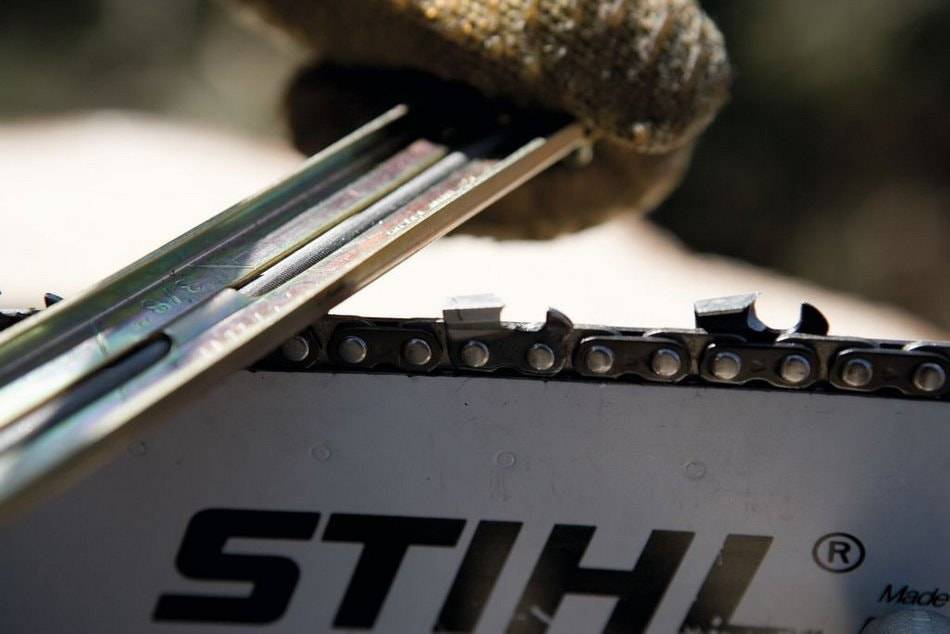

• После протачиваем ограничители. Шаблон из набора устанавливаем так, чтобы ограничитель свободно зашёл в специальное отверстие. Затем плоским напильником стачиваем выбивающие кромки.

Как заточить цепь бензопилы напильником (видео)

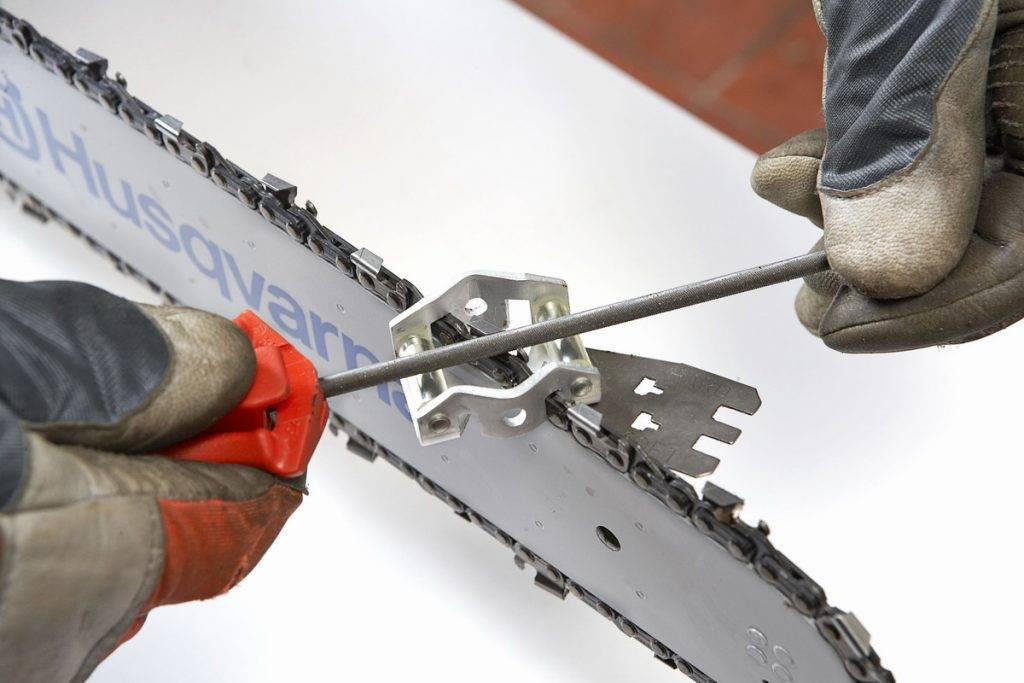

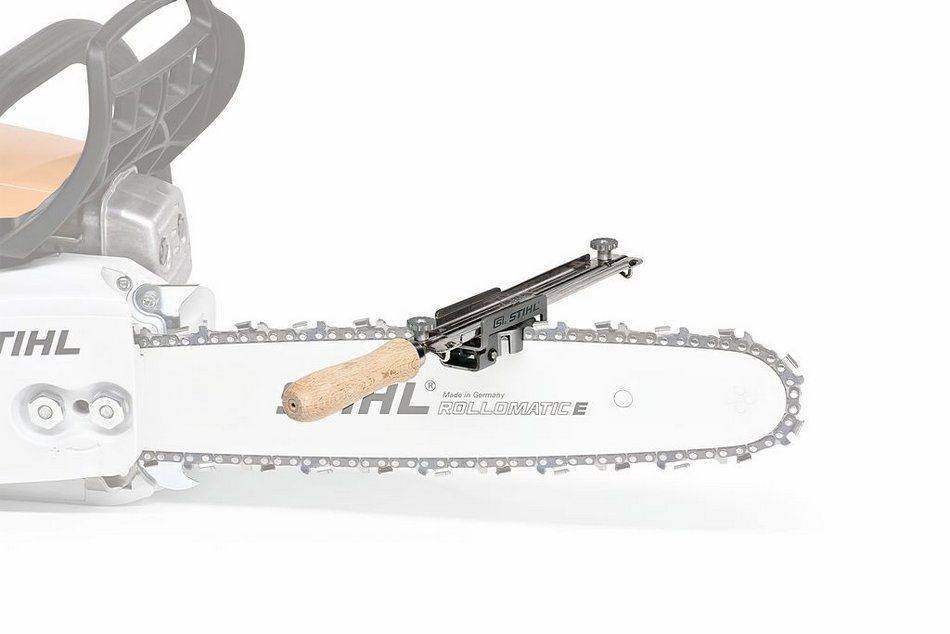

Державка-это приспособление на которое устанавливается круглый напильник при помощи специальных зажимов. На поверхности державки нанесены разметки, которые обозначают свой угол заточки. При восстановлении цепи с державкой, метку выставляют параллельно шине пилы. Это позволяет чётко определить необходимый угол заточки.

Заточка цепи пилы болгаркой

Заточка цепи пилы болгаркой считается довольно сложным способом, и выполнить в домашних условиях начинающему мастеру будет затруднительно. Но всё же его используют, а значит мы об нём поговорим.

• Для этого, болгарку необходимо зажать в тисках так, чтобы диск находился в вертикальном положении и не закрывался защитным кожухом.
• Устанавливаем отрезной диск толщиной в 2 мм.
• Включаем инструмент и производим поочерёдную заточку звеньев.

Применять данный способ для заточки цепи бензопилы крайне не желательно. Идеально обработать цепь, у вас в любом случае не получится. Так же при работе болгаркой, будет происходить перегрев режущих зубьев цепи, что заметно сокращает срок службы изделия.

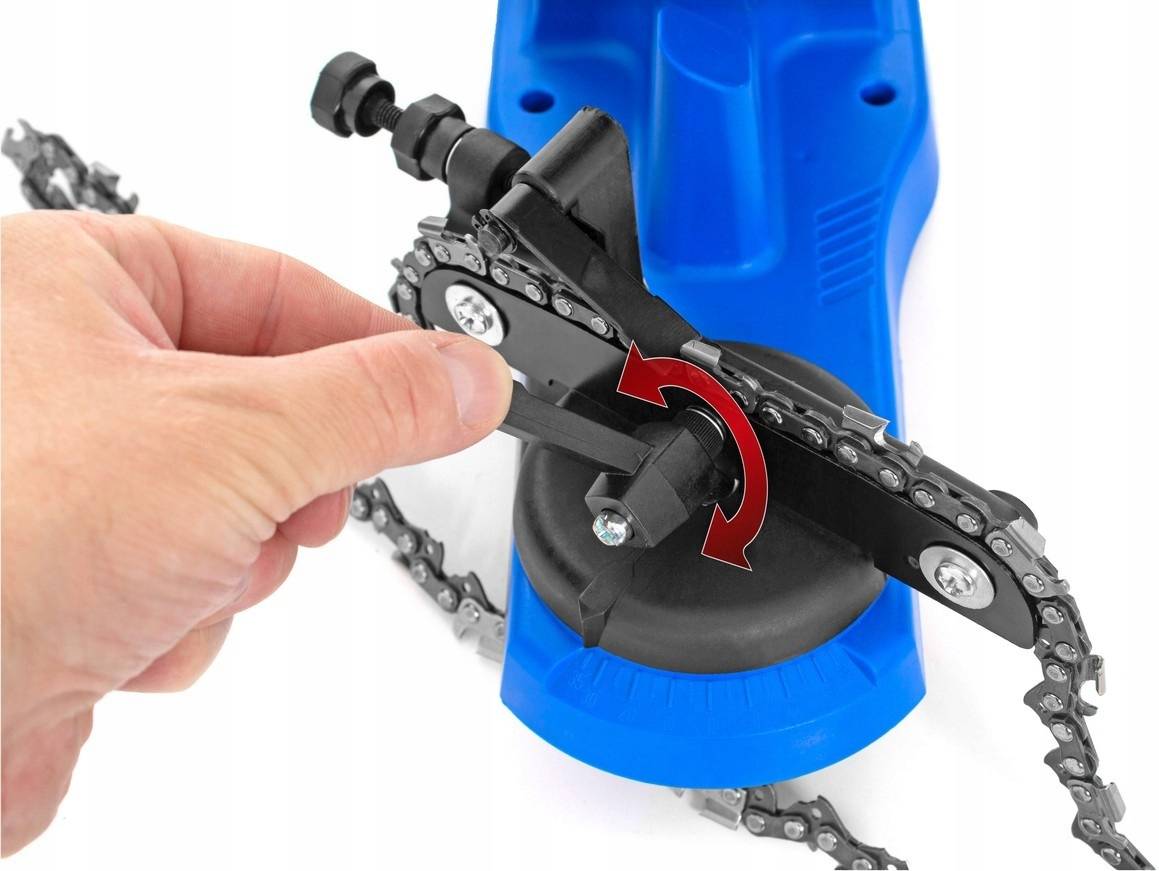

Заточка цепи при помощи станка

Заточка цепи при помощи станка обладает рядом преимуществ. В первую очередь это качество обработки, что невозможно достигнуть вышеприведёнными способами. Во вторых, заточку цепи на станке способен выполнить даже начинающий мастер, ведь оператору необходимо лишь вставить цепь в направляющие и опускать диск в нужный момент.

Станок автоматически настраивает угол заточки как по горизонтальной, так и вертикальной плоскостях.

Система заточки Power Sharp

Довольно современное устройство, которое может заточить цепь не снимая в течение пяти секунд. Единственный минус, что цепь и шина на пиле должна иметь совместимость с данным устройством. Система заточки Power Sharp производит обработку цепи по следующему принципу:

• Шина с цепью вставляют в специальный кожух, с расположенным внутри точильным бруском.
• Затем всё это фиксируется штырями, а корпус точильного приспособления плотно прижимается к твёрдой плоскости.
• После чего, даём поработать пиле не больше пяти секунд.
• Цепь заточена.

Заточить цепь бензопилы в домашних условиях под силу каждому. Необходимо лишь выбрать наиболее удобный для вас способ заточки и придерживаться рекомендациям.  Это позволит миновать порчу цепи и выполнить на отлично запланированную работу.

Полезные советы

В работе пригодятся следующие рекомендации:

1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

• https://nashgazon.com/instrument/pily/zatochka-tsepei-dlya-benzopil.html
• https://lesoteka.com/instrument-i-oborudovanie/zatochit-tsep-benzopily
• https://store.fubag.ru/tips/kak-zatochit-tsep-benzopily-napilnikom-stankom-ushm-i-drugimi-sposobami/
• https://obenzopilah.ru/service/kak-zatochit-cep-benzopily.html
• https://homius.ru/kak-zatochit-cep-benzopily.html
• https://www.vseinstrumenti.ru/rashodnie-materialy/sadovaya-tehnika/benzopily/zatochnye-nabory-i-napilniki/articles/kak-zatochit-cep-benzopily/
• https://arendavlg.com/benzopily/zatochka-cepi-benzopily-sovety-specialistov.html
• https://dm-st.ru/konstruktivnyie-osobennosti-pilnyih-tsepey-i-uhod-za-nimi
• https://PromkomRostov.ru/proizvodstvo-i-obrabotka/zatochka-cepi-dlya-prodolnogo-pileniya-2.html
• https://prokatinstrymenta.ru/zatochka-tsepej-dlya-benzopil-svoimi-rukami/
• https://benzopilok.ru/zatochka/tochim-cep-benzopily-svoimi-rukami.html
• https://www.bigam.ru/stati/kak-tochit-tsep-benzopily/
• https://FB.ru/article/351117/kakoy-pravilnyiy-ugol-zatochki-tsepey-benzopil
• https://www.arsenator.ru/articles/oshibki-pri-zatochke-nozha/
• https://obrabotkametalla.info/pilit/sposoby-zatochki-cepi-benzopily-svoimi-rukami

Способы заточки цепи бензопилы

Как говорилось выше, существует несколько различных способов это сделать. Самыми популярными являются:

• заточка напильником,
• болгаркой,
• электрическим станком
• и так называемым «ручным» станком.

Напильником

Напильник хорошо справится с заточкой цепи

Такой вид заточки является самым простым. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и другие. И если инструменты заточки напильником могут несколько различаться, то тем не менее они имеют примерно одинаковую логику и тот же функционал.

Диаметр круглого напильника напрямую зависит от размера цепи:

Как затачивать?

Процесс заточки делится на несколько этапов:

Нужно убедиться, что у пилы включен цепной тормоз

После следует крепко зажать инструмент в тисках.
Зуб, с которого была начата заточка, следует чем-либо пометить, чтобы нечаянно не начать затачивать зубья ещё раз.
Перед заточкой обратить внимание на специальную пометку, которой производитель указал максимальный угол возможной заточки. Выполнять саму заточку следует в сторону указательных стрелок.

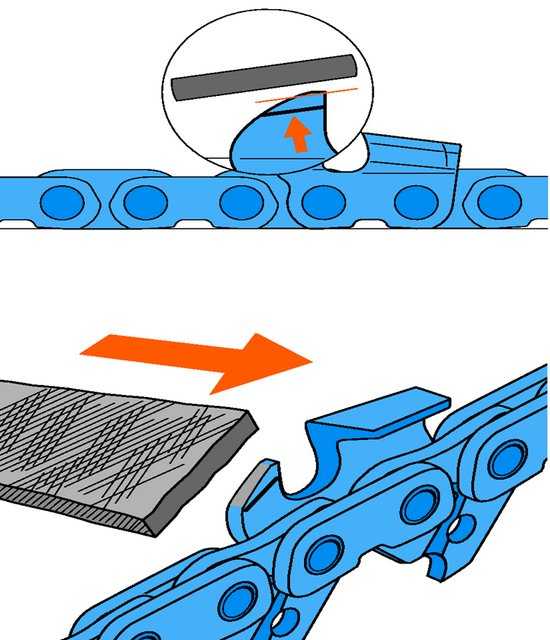

Помимо зубьев затачивается также ограничитель

Это может понадобиться со временем, поскольку ввиду заточек снижается высота зубьев. Как правило, ограничитель затачивается через две-три заточки зубьев. Если этого не сделать, то во время работы с инструментом могут возникнуть проблемы.

А вы пробовали самостоятельно точить цепь бензопилы?

Было дело!Не довелось

Советы от специалистов

1. При отсутствии опыта лучше не начинать с дорогих цепей.
2. Движения должны производиться только в одном направлении «от себя». Причём для каждого из зубьев должно производиться одинаковое количество движений с примерно равным прикладыванием усилий.
3. Для заточки вертикальной плоскости напильник должен быть расположен строго под прямым углом, а для заточки горизонтальной – под углом 20-30 градусов.
4. Если перед заточкой было обнаружено, что не все зубья имеют одинаковую высоту, то ориентиром становится самый низкий из них.

Плюсы:

Минусы:

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

1. Цепь должна оставаться на шине.
2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
3. Перед цепью и шиной должна стоять небольшая преграда.
4. Угол при заточке такой же, как описано в первом способе.
5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Минусы:

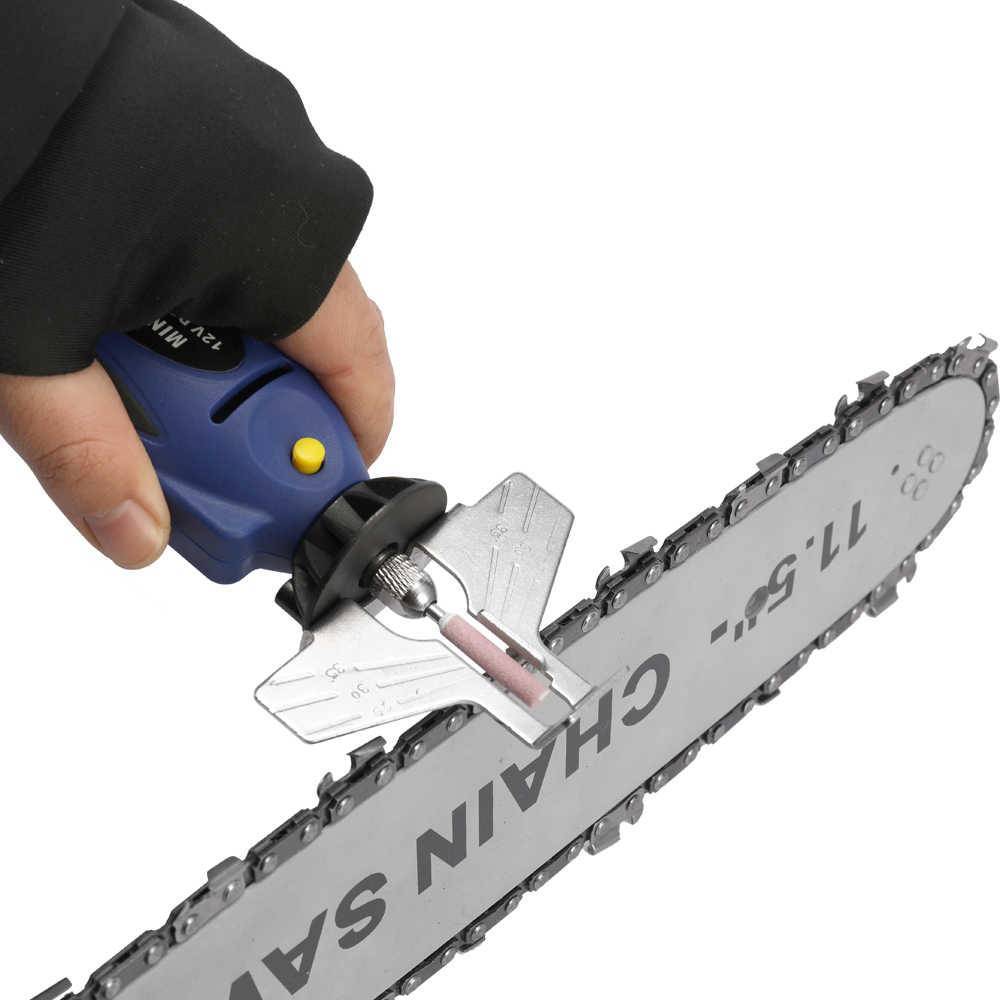

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

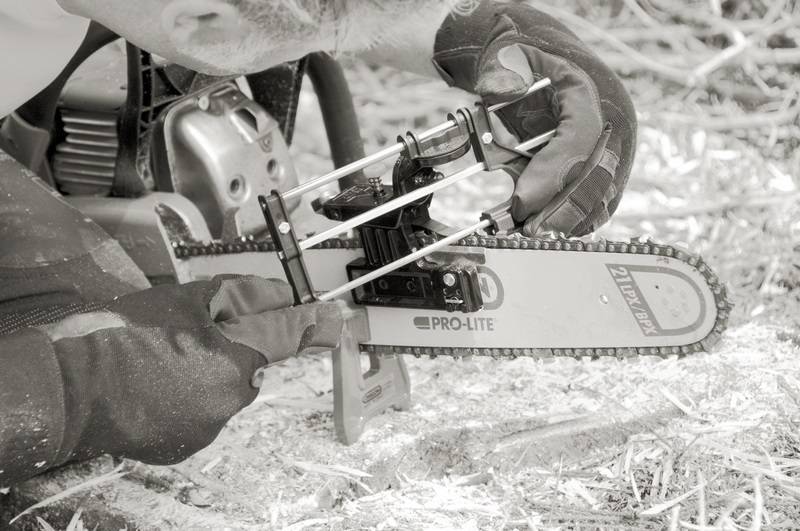

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Минусы:

Станки с ручным приводом

Советы от профессионалов

1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Как выбрать правильный угол?

Распил твердых пород дерева характеризуется невысокой производительностью и большой нагрузкой на все составляющие бензопилы (рекомендуем более подробно почитать про устройство бензопилы). Самыми «ходовыми» твердыми породами являются ясень, бук, береза, вяз, клен, дуб и орешник.

На фото изображено специально приспособление для заточки, которое позволяет надежно фиксировать напильник.

Для того чтобы эффективно производить распилы этих пород, необходимо соблюдать угол заточки под 25°. Такое значение обеспечит оптимальную работу бензопилы при средних характеристиках производительности.

К мягким породам относятся все хвойные, за исключением лиственницы, — это ель, сосна, пихта, кедр, а также лиственные — ольха, липа, осина, ива и тополь.

Для продольного пиления

Как уже было сказано, рекомендуемый угол заточки составляет 10° с возможным отклонением до 2°. Это связано с необходимостью быстрого зарезания вглубь дерева при продольном распиле.

Для работы с мягкой древесиной оптимальное значение угла — 25°. Волокна мягких пород дерева распределяются неравномерно, то есть твердые перемежаются с мягкими. Значение в 25° позволяет прорезание чередующихся волокон без периодического увеличения числа оборотов двигателя.

Для поперечного пиления

Для поперечного пропила мягких и твердых сортов древесины рекомендуется значение в 35°. Такое значение позволяет добиться оптимальных характеристик мощности и нагрузки на цепь при распиле.

Таблица углов

Углы заточки пильных цепей представлены в таблице ниже. По таблице даже можно понять какой напильник потребуется для заточки конкретной цепи.

Таблица углов заточки для всех видов пильных цепей, а также глубины резания. Для увеличения нажмите на фото.

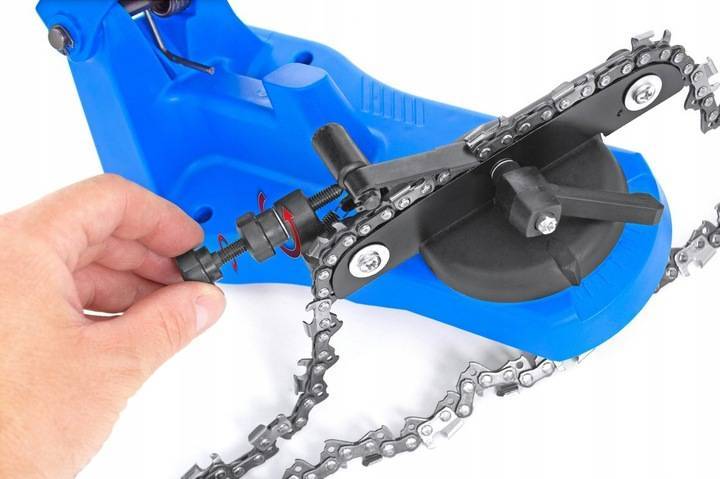

Устройство станка для заточки пильных цепей

Заточный станок предназначен для поочередной заточки зубьев цепей электро- и бензопил с использованием вращающегося абразивного круга. При этом линейные и угловые размеры режущих поверхностей у всех зубьев должны быть абсолютно одинаковы. Если заточка неравномерная, то при пилении возникает дополнительная нагрузка на цепь, появляется вибрация, а шину бензопилы может уводить в сторону. Поэтому рабочие механизмы и элементы конструкции станка должны с высокой точностью и стабильностью выдерживать заданные параметры заточки цепи.

Немного теоретической информации

Главные геометрические характеристики режущего зуба цепи:

• угол наклона режущей кромки (A);
• угол заточки (B);
• профиль передней поверхности (C).

На станках для пильных цепей угол заточки устанавливается путем поворота устройства фиксации цепи на заданный угол (для большинства это 30º). На фабричных станках для этого используется градуированная шкала. Самодельные же обычно выставляются по транспортиру, шаблону или просто по новой цепи. Угол режущей кромки задается наклоном абразивного диска. Для этого у всех станков точильная головка устанавливается на поворотном шарнире. У заводских изделий этот угол выставляется в градусах по шкале. На самодельных станках используют достаточно простой способ: подгоняют наклон заточного диска по зубу с нормальной геометрией, а затем фиксируют головку винтовым зажимом.

Важным моментом при создании самодельного станка для заточки цепей является выбор диаметра заточного круга. Он должен соответствовать скорости вращения электродвигателя, т. к. от этого зависит линейная скорость абразива. При ее значительном превышении можно за несколько секунд раскалить и отпустить сталь зубца, а при слишком низких значениях будет заметно замедляться скорость заточки.

Для заточки цепей достаточно мощности двигателя в пределах 80÷100 Вт. Множество фабричных изделий авторитетных производителей (например, Oregon и Sadko) имеют двигатели по 85 Вт при 5000÷6000 об/мин. Чаще всего диаметр заточного диска у таких станков равен 100 или 104 мм, что соответствует линейной скорости 26–30 м/сек.

Конструкция и основные компоненты

• опорная станина;
• поворотный стол;
• направляющая цепи;
• наклоняемая точильная головка;
• шарнирное соединение станины и головки.

В самодельных станках станину изготавливают из толстой полосы или металлического профиля, часто используя для этого отрезки уголка или швеллера, найденные в металлоломе. В качестве поворотных столов выступают разнообразные приспособления с осью и винтовым фиксатором. Как правило, у них нет никакой шкалы, а угол заточки выставляется один раз по новой цепи.

Установка угла наклона точильного диска обычно делается не по шкале (которой, как правило, нет), а по фактическому углу режущего зуба цепи. Для этого абразивный круг подводят к кромке зуба, аккуратно подбирая наклон так, чтобы край круга плотно прилег к кромке диска. После этого фиксируют головку стопорным винтом и устанавливают ограничитель глубины заточки, который представляет собой обычный винт с упорной пластиной.

Двигатели, ручки, задние кожухи дисков и возвратные пружины точильных головок у самодельных станков самые разнообразные, т. к. подбираются из подручных деталей и затем приспосабливаются к конструкции станка. Некоторые мастера вообще не используют ручки, наклоняя головку прямо за корпус двигателя.

Особенности заточки пильных цепей

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

Бензопила ФОТО: spila.ru

Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.

Конфигурация зуба и угол заточки цепи бензопилы

Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.

Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru

Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.

Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.

Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.

В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблоны и приспособления для заточки цепи бензопилы

Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.

Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.

Шаблон конфигурации зуба пилыФОТО: proinstrumentinfo.ru

Периодичность заточки цепей бензопилы

Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.

Характеристики зубьев цепи

Зубья цепи имеют несколько важных параметров. К таким параметрам относят:

• устройство режущего звена (состоит из основания, крепящегося к цепи, лопатки зубца с двумя режущими кромками, ограничителя глубины, который контролирует, насколько глубоко лезвие врезается в дерево, торцевое и верхнее лезвие), режущее действие выполняет не сама цепь, а звенья, то есть, зубцы. Они передвигаются на цепи, как на основании, по дереву, и звено разрезает дерево;
• угол торцевого лезвия, который позволяет цепи разрезать дерево (именно из-за этого угла при распиле формируется древесная стружка).

READ Стамеска для резьбы по дереву: что за инструмент и как выбрать

Для проведения правильной заточки цепи владельцу нужно знать:

• тип металла цепи (мягкий, твердый, средний);
• шаг цепи;
• расстояние ограничителя глубины.

От этих двух параметров зависит, как правильно поточить цепь. Чем мягче металл цепи на бензопиле, тем аккуратнее нужно обращаться с напильником при ручной заточке. Верхний край напильника в процессе затачивания должен располагаться под углом 90° в вертикальной плоскости и 30° или 10° — в горизонтальной.

Приспособления для заточки

Распространенный набор, предназначенный для заточки цепи бензомоторной пилы, состоит из круглого напильника, который установлен в специальную державку, напильника плоского, что необходим для стачивания ограничителя глубины, обеспечивающего последнюю операцию шаблона для заточки цепи бензопилы, не специального крючка для очистки бензопилы от опилок.

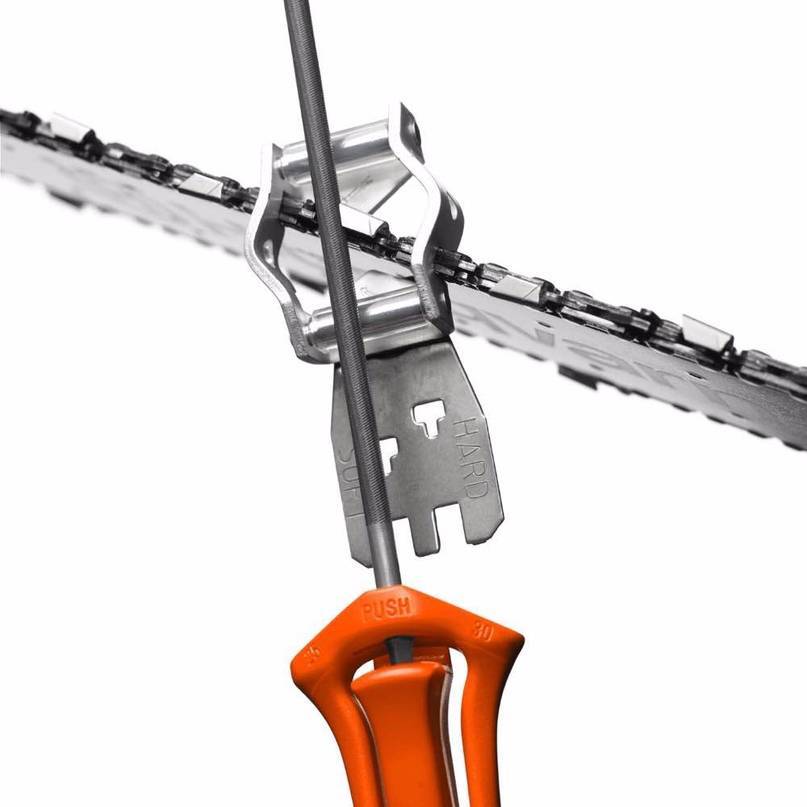

На державке с напильником круглым бывают линии, позволяющие позиционировать ее правильно относительно цепи. Державку устанавливают на затачиваемый зуб соответственно с линиями ориентации. Пластина в этом случае опирается на ограничитель глубины не верхнюю кромку зубка, а напильник размещается под режущей кромкой.

Применение державки гарантирует прилегание на правильной высоте напильника к зубу. Существуют разные державки для разных шагов цепи. Грамотный выбор державки соответственно правильному диаметру напильника гарантирует, что последний будет выступать на 1/5 своего диаметра над спинкой зуба. Использовать нужно только специальные напильники.

Перед ручной заточкой цепи бензопилы необходимо закрепить шину. Напильники подбирайте согласно с видом цепи, главным критерием выбора тогда является ее шаг. Круглые напильники имеют диаметр 3. Шесть миллиметров не предназначаются для заточки режущего зубка. У плоских напильников ширина колеблется в рамках 4. Двенадцать миллиметров, они применяются для снятия контрольного зубка.

Внимательно обследуйте такие рекомендации, которые помогают правильно точить цепь бензомоторной пилы:

• заточку нужно делать таким способом, чтобы 1/5 напильника для заточки цепи бензопилы выступила над режущей кромкой;
• инструмент необходимо двигать не вперед-назад, в одну сторону;
• через каждые 2-3 заточки зубца стоит подтачивать ограничитель пропила.

Заточку осуществляют таким способом:

• предварительно установите тормоз цепи, плотно зажимая бензопилу между коленей;
• затем поставьте шаблон таким способом, чтобы «стрелки» указали на «нос» шины. Добиться этого поможет станок для заточки цепей бензопил. Заточные станки. Т. Тепловые. Помните мелом пометить зуб, с которого началась заточка;
• переместите напильник в сторону, которая указана стрелками, движениями «от себя» не выполните заточку;
• с применением напильника плоского не накладки необходимо снять контрольный зуб. Тогда направление движения а возможно любым.

Нужно заметить, что работа с набором для заточки цепи бензопилы требует определенных навыков, именно по такой ошибке без опыта не желательно делать заточку дорогостоящей цепи.

Не надо стараться слишком сильно нажимать на напильник, делайте размеренные не плавные движения. Регулярно поворачивайте напильник для избегания одностороннего износа. Аналогичным способом заточите что остается сделать нашему клиенту остальные зубки. Удобнее заточить сначала зубья }учебника направления, и после то же самое проделать с зубками другого направления, сменив положение.

При заточке делайте одинаковое количество движений напильником по каждому зубу при одинаковом давлении. Таким образом, получается одинаковая длина зубьев. Длина всех режущих зубьев подойдет одинаковой. Разная длина зубьев становится причиной неравномерного хода цепи не формирования здесь трещин. Для которого предназначена конструкция с неодинаковой длиной зубьев, нужно опилить нашему клиенту остается режущие зубья на длину самого короткого зубка.

Вначале о страшилках

Будете пилить тупой бензопилой, получите три отрицательных фактора:

1. Снизите КПД Вашего процесса. Например, вместо двух кубов, напилите один (за то же время);
2. Подвергнете интенсивному износу механизм, с риском разрушения ведущей звёздочки и шины;
3. Получите повышенный расход топлива;

Есть ещё четвёртый, возможно не столь значимый фактор – «рваный» срез спила.

И конечно, больше устанете, будете (возможно) злиться на самого себя, типа «чего мне дураку, не наточить заранее, теперь мучайся…»

Вот вам тест-вопрос (фото справа). Догадайтесь, какая стружка «вышла» из-под острой и тупой цепи? (ответ будет ниже).

Как понять, что цепь затупилась

Симптомы:

• Повышенные физические усилия;
• Провисание (растягивание) цепи;
• Вибрация и «подтормаживающее» прохождение распила;
• Неточность распила и изменение вида опилок (они становятся неровными с острыми «игольчатыми» краями, мелкими и пыльными). Это уже ответ на тест.

«По мнению экспертов и по моему тоже: хорошо заточенные зубья, важнее мощности движка.»

Почему тупится? Причины, в общем, известны, но назову основные:

• Интенсивная или объёмная работа;
• Случайное соприкосновение с камнем, землёй, твёрдыми сучками и т.п.;
• Неумелое обращение (широкое понятие).

Это интересно: ТОП-7 российских полупрофессиональных бензопил Интерскол

Когда нужно проводить заточку и как об этом узнать

После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.

Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.

Затупившаяся цепь бензопилы

Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.

Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.

Правильная заточка цепи бензопилы

Как понять, что оснастка затупилась

В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.

Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента

Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.

Подготовка пильной оснастки

Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.

Обработка режущего зуба

Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:

• в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
• в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.

В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.

Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.

Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев

Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.

Обработка ограничителя пропила

Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.

Видеоинструкция

Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.

Почему происходит затупление инструмента

Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние.

Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению

Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением.

Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента

В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы

К признакам того, что пила потеряла остроту можно отнести следующие:

1. Уменьшение размера стружки.
2. Использование большего усилия при выполнении работы.

В заключение темы – некоторые советы экспертов:

Перед началом работы – обкатайте цепь. Для этого, прогоните цепь на невысоких оборотах ≈ 1 минуту. За этот период, смазка попадёт на каждую нужную деталь, а цепь и звёздочка прогреются и «притрутся» друг к другу. Если надо, отрегулируйте натяжение (после остывания цепи);

Постоянно смотрите за цепью. Она должна быть хорошо натянутой

Особо важно, когда в процессе работы, пилу наклоняют набок. Помните: цепь с плохим натяжением травмоопасна;
Своевременно точите

По возможности применяйте электрический станок. Это быстрее, легче, но и накладней;
Не стоит забывать о регулярной смазке пильной цепи, а следовательно, и всей шины. При недостатке смазки или применении несоответствующего смазочного материала, цепь может слететь с носка шины (а скорость её разгона достигает ≈ 100 км/ч);
Никогда не пользуйтесь отработанным автомобильным маслом. Только качественное специализированное или на крайний случай — чистый «автол».
Контролируйте глубину пропила, в части регулировки и заправки. Проверяйте это после 3-4 заточек.

 «Объявление в газете: Меняю бензопилу на протез».

Надеюсь, информация была в меру полезна. Если да, то подписывайтесь в блоге на обновления и делитесь статьёй с друзьями… Всего Вам доброго. Удачи!

Цитата мудрости: Дело не в слове, а в тоне, в каком это слово произносится (Белинский).
