Установка терморегулятора на батарею отопления

Инструкция по демонтажу

Перед тем как поменять термостат, необходимо снять ранее установленное устройство. Для выполнения демонтажа своими руками необходимо придерживаться нижеприведенной инструкции:

Слить антифриз;
Снять воздушный фильтр;
Открутить 2 болта и гайку крепления;
Извлечь клапан рециркуляции;
Ослабить воздушный шланг, идущий к датчику массового расхода воздуха

После этого отодвинуть сам измеритель;
Схема подключения шлангов к термостату может отличаться, но важно отсоединить все патрубки;
Отключить электропровод идущий к терморегулятору. Он присутствует не на всех видах устройств;
Выкрутить шпильку и гайку термодатчика;
Прокладка термостата может прилипнуть в посадочном гнезде

Легонько пошатывая требуется снять термостат, как показано на изображении ниже.


Демонтаж

На различных автомобилях технология как заменить термостат может отличатся. Может потребоваться выполнить демонтаж мешающих узлов. Или наоборот доступ к термостату у автовладельца появляется сразу после поднятия капота.

Виды

Тип терморегулятора

Бытовые терморегуляторы различаются своими запирающими и регулирующими элементами. Они бывают следующих типов:

1. Ручной. К нему относятся 2 разновидности устройств:

  • Шаровой кран. Простой запорный элемент, нормально функционирующий только в двух положениях: «Закрыто» и «Открыто». В промежуточном положении запорный шар подвергается воздействию твердых частиц теплоносителя, поэтому быстро выходит из строя. Шаровой кран не рекомендуется использовать в качестве терморегулятора.

    Шаровые краны перед радиатором используются для перекрытия воды при демонтаже и ремонте батареи

  • Конусный вентиль. Регулирует поток теплоносителя путем ручного изменения диаметра проходного отверстия трубы. Для этого вентиль необходимо вращать, добиваясь необходимой температуры. Отличается небольшой стоимостью. Неудобство вентиля состоит в том, что на его корпусе нет никаких разметок и шкалы. Определять нужное положение необходимо экспериментальным путем, каждый раз отсчитывая число оборотов от исходного положения.

2. Механический. На корпусе прибора имеется шкала температуры, по которой можно выставить желаемую температуру в помещении. Прибор будет автоматически поддерживать ее.

Механический термостат на радиаторе

3. Электронный. Это более сложное и дорогое устройство. Имеет массу настроек. Помимо установки температуры, такой прибор дает возможность выставить изменение температуры в помещении по расписанию (часы, дни недели).

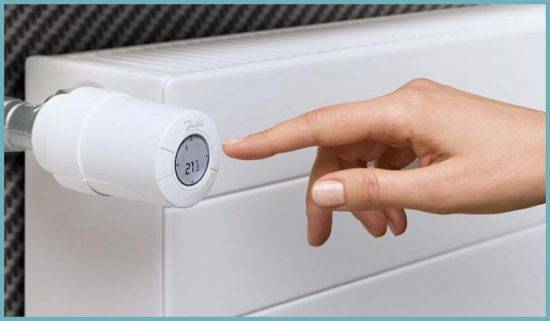

Электронный регулятор температуры для радиатора

Тип температурного агента в сильфоне

В зависимости от вещества, находящегося в сильфоне, термоголовки могут быть:

  1. Жидкостные. Такие устройства являются наиболее распространенными, обладают меньшей стоимостью.
  2. Газовые. Позволяют более быстро и точно реагировать на изменения давления внутри прибора. Достаточно дорогие и популярные приборы производятся компанией Danfoss, которая славится качеством своего оборудования. Терморегуляторы Данфосс для радиаторов отопления способны без нареканий прослужить более 20 лет.

Количество труб в системе

В каждой индивидуальной системе теплоснабжения может быть разное количество труб. Поэтому и термоклапан для каждой из этих систем имеет свои конструктивные особенности:

  1. Для однотрубных систем. Такая арматура обладает более широким сечением, так как в однотрубных системах не допускаются большие значения гидравлического сопротивления. Обозначается буквой «G»
  2. Для двухтрубных систем. Прибор имеет более узкий корпус. Он допускает значительные показатели давления теплоносителя. Обозначается буквами «D» и «N». Также, в некоторых вариантах, допускается использование приборов с обозначением «G».

Способ подводки труб

Радиаторные терморегуляторы имеют разную конструкцию, которая выбирается в зависимости от места подхода отопительной трубы:

  1. Прямые клапаны. Устанавливаются в тех случаях, когда труба к радиатору подходит сбоку.
  2. Угловые клапаны. Их лучше ставить при нижнем подводе трубы.

Прямые и угловые регуляторы тепла для радиаторов

Материал изготовления терморегулятора

Терморегуляторы для современных радиаторов отопления изготавливаются из материалов, имеющих повышенную стойкость к образованию коррозии:

  1. Латунь. Некоторые модели имеют защитное покрытие из никеля.
  2. Бронза. Часто металл защищают хромированием или никелированием.
  3. Нержавеющая сталь. Это, пожалуй, наилучший вариант, но также и самый дорогой.

Тип датчика терморегулятора

1. Встроенный. Устанавливается на отопительных приборах, к которым имеется свободный доступ и когда возможна установка регулятора температуры на радиатор в правильном положении (горизонтально).

2. Дистанционный. Такой тип датчика монтируется в следующих случаях:

  • радиатор находится в коробе, нише или завешен шторами;
  • доступ к термодатчику затруднен;
  • прибор находится на расстоянии менее 10 см от широкого подоконника;
  • термоклапан установлен на радиаторе вертикально.

Термостаты Danfoss: модельный ряд

За свою немалую историю существования компания Данфосс выпустила множество моделей терморегуляторов, многие из которых обновляются и перевыпускаются по сей день.

Наиболее популярными моделями являются термоголовки серий:

  • RTR 7000,
  • RTRW,
  • RTRW-K,
  • RAX,
  • ECO.

Термостат RTR 7000 (RA 2000)

Термостаты серии RTR 7000 имеют варианты со встроенным и выносным датчиком температуры воздуха. Конструкция специально разработана под радиаторы класса RA. Капиллярная трубка последних в длину достигает восьми метров. Специальный наружный кожух обеспечивает защиту термостатического элемента от внешних негативных воздействий. Почти все модели серии имеют газовый сильфон, функцию перекрытия клапана и защиту от замерзания. Диапазон настройки температуры в среднем от +5 до +26 °С.

В серию входят такие модели как: Danfoss RTR 7090 со встроенным датчиком, RTR 7092 с выносным датчиком, RTR 7094 с защитным кожухом.

Термостат RTRW (RTRW)

Терморегуляторы серии RTRW имеют не так много отличий от RTR 7000. Содержат жидкостный агент. Также выпускаются с выносным и встроенным датчиком. Диапазон настройки температуры варьируется от + 8 до + 28 °С.

К типу RTRW относятся модели: RTRW 7080 со встроенным датчиком, RTRW 7082 с выносным датчиком.

Термостат RTRW-K (RAW-K)

Термоголовки RTRW-K представляют собой практически копию предыдущего термостатического элемента. Разница заключается в том, что RTRW-K более универсальны и подходят для многих типов отопительных батарей, в том числе: стальных панельных радиаторов типа Biasi, Delta, DiaNorm, Diatherm, Ferroli, Henrad, Kaimann, Kermi, Korado, Purmo, Radson, Superia, Stelrad, Veha, Zehnder-Completto Fix.

Диапазон настройки температуры от +8 до +28 °С. Устройство снабжено возможностью защиты системы отопления от замерзания.

В серию RTRW-K входят: RTRW-K 7084 со встроенным датчиком, RTRW-K 7086 с выносным датчиком.

Термостат RAX

Термостатическая головка серии RAX — это термостат с жидкостным встроенным температурным датчиком. Элегантный дизайн данного продукта гармонирует даже с самым изысканным интерьером. Отличительная черта RAX — шкала настройки с римскими цифрами. Диапазон настройки температур от +8 до +28 °C.

Серия имеет несколько модификаций в цветовом диапазоне корпуса: белый, черный, хромированный и стальной.

Термостат Danfoss Eco

Danfoss Eco — это электронный умный регулятор температуры компании Danfoss. Устройство автоматически поддерживает комфортную температуру воздуха в помещении в диапазоне от +5 до +28 °C.

Данная модель — новинка на мировом рынке среди терморегуляторов, которая работает от батареек и имеет возможность управления со смартфона.

Термоголовка для радиатора отопления Danfoss Eco оснащена такими функциями, как определение открытого окна, автоматическая настройка и автотест клапана.

К примеру, если температура воздуха в комнате резко снизится (поток прохладного воздуха с улицы), клапан автоматически закроется во избежании теплопотерь. Обогрев помещения вновь возобновится, когда окно закроют.

Первую неделю после установки устройство калибруется и «запоминает» момент, в который следует начинать обогрев помещения, чтобы достичь нужной температуры к заданному времени. Чтобы регулирующий клапан со временем не закупоривался, раз в неделю благодаря умному процессору устройства клапан будет полностью открываться для автоматической промывки.

Также прибор предполагает режим ночного и дневного понижения температуры, и включает в себя все функции своих предшественников.

Залог крепкого сна — это комфортная температура воздуха в Вашей спальне. Данфосс Эко можно запрограммировать так, что в ночное время температура воздуха в спальне будет чуть ниже, а ближе к утру повысится и сделает Ваше пробуждение приятнее.

Рекомендованный температурный показатель для каждой комнаты:

  • гостиная — +21 °C,
  • кухня — +19 °C,
  • спальня — +20 °C.

Компания «Тион» добавила возможность дистанционного управления терморегулятором Danfoss Eco в систему мониторинга качества воздуха и управления климатической техникой MagicAir.

Базовая станция MagicAir— компактный гаджет, который отслеживает состояние микроклимата в доме и способствует экономии электроэнергии.

Монтаж и настройка терморегулятора

Если установка терморегулятора на радиатор отопления произведена правильно, то устройство сразу же начнет работать корректно.

Перед началом монтажа

Перед началом установки обратите внимание на следующие важные пункты, которые позволят избежать элементарных ошибок монтажа терморегулятора:

Клапан всегда ставится на входе воды в радиатор. На выходе из радиатора прибор правильно работать не будет;
Термостат для радиаторов должен располагаться горизонтально. Такое положение необходимо для того, чтобы поднимающийся от радиатора нагретый воздух не вносил коррективы в работу термоголовки прибора;Правильный монтаж термостата на отопительный радиатор

Не допускается такое расположение прибора, при котором на него попадали бы прямые солнечные лучи;
Клапан должен быть установлен так, чтобы направление стрелки на его корпусе совпадало с направлением потока воды в трубе;
Терморегулятор должен находиться на определенной высоте от пола. Обычно это 40-80 см. На каждой модели указана рекомендованная высота. Если в наличии нет подходящей модели, купите прибор с выносным датчиком

В этом случае будет неважно, на какой высоте находится термоголовка;
Желательно, чтобы датчик не был ничем закрыт и имел возможность свободного доступа;
Если терморегулятор устанавливается в однотрубную систему, необходимо установить между верхней и нижней трубами перемычку (байпас). Без этой перемычки вы будете ограничивать скорость движения теплоносителя на всем стояке;Схема установки терморегуляторов для разных систем отопления

Если в помещении имеются 2 радиатора одинаковой мощности, то не имеет смысла устанавливать устройство на каждый из них

Достаточно и одного прибора. Если мощность радиаторов различается, то регулятор устанавливается на тот из них, который имеет большую мощность.

На заметку: Желательно перед термоклапаном установить шаровой кран. Он позволит поменять клапан или радиатор в случае необходимости, а также предохранит от чрезмерной нагрузки терморегулятор, которой он может подвергнуться при использовании его в качестве запорной арматуры при замене радиатора.

Установка терморегулятора

Рассмотрим последовательность действий при монтаже теплового регулирующего прибора:

  1. Вода из системы отопления должна быть слита, а водяной стояк должен быть перекрыт.
  2. Прикрутить клапан ко входу радиатора, установив его в горизонтальном положении.
  3. Соединить терморегулятор с подающей магистралью.
  4. Открыть подачу теплоносителя и заполнить систему нагретой водой.
  5. Проверить герметичность всех соединений. Должны быть исключены любые подтекания теплоносителя. Если таковые имеются, подтянуть места соединений.
  6. Если необходимо, выполняется предустановка клапана. Для этого оттягивается стопорное кольцо, а затем метка совмещается с нужным делением. После этого кольцо стопорится.
  7. На клапан устанавливается термоголовка. Она может либо защелкиваться, либо фиксироваться накидной гайкой.

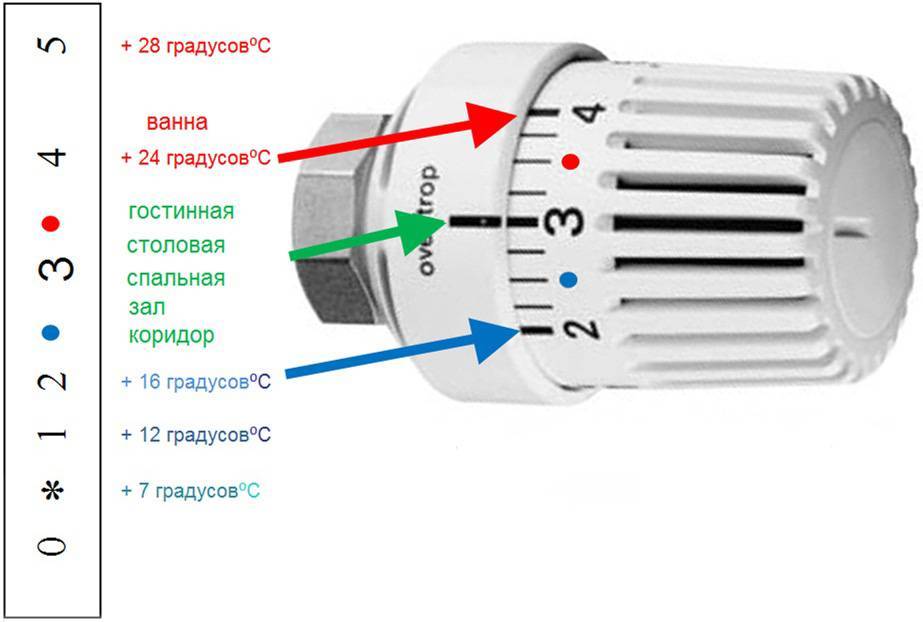

Настройка терморегулятора

Важно: В процессе настройки оградите помещение от сквозняков, которые вносят путаницу в работу датчика. После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура

Делается это для механического устройства в следующем порядке:

После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура. Делается это для механического устройства в следующем порядке:

  1. Закрываются все окна и двери, а также отключаются кондиционер и система вентиляции.
  2. В комнате должен находиться обычный термометр.
  3. Вращая термоголовку до упора влево, полностью открываем клапан подачи теплоносителя. Это положение соответствует максимальной теплоотдаче радиатора.
  4. Через несколько минут, когда помещение прогреется на 5-7 градусов, необходимо полностью перекрыть радиатор. Для этого клапан поворачивается вправо до упора.
  5. Температура начнет постепенно понижаться. При достижении наиболее комфортных условий клапан нужно постепенно открыть.
  6. Клапан открывается до того момента, пока отчетливо не послышится шум теплоносителя. Это и будет положение клапана с наиболее комфортной температурой.
  7. Клапан оставляется в данном положении.
  8. Если возникнет необходимость в изменении температуры, это легко можно сделать регулятором термоголовки.

Электронные терморегуляторы не нуждаются в настройке. Достаточно выставить желаемую температуру в помещении, а прибор сам отрегулирует напор теплоносителя.

Виды термостатов

Существует несколько типов конструкций, которые отличаются не только дизайном, разницу получится заметить в момент эксплуатации. Функция у агрегатов похожая, ответ на вопрос, зачем нужен терморегулятор, прост, они предназначены для более точной регулировки подачи тепловой энергии от одной батареи.

Такое решение позволяет создавать оптимальную температуру в разных комнатах с учетом желаний и потребностей проживающего в ней члена семьи.

Ручные термостатические головки

Эти экземпляры работают по принципу обычного крана, как только пользователь провернет регулятор температуры в нужном направлении, поток теплоносителя будет поступать с большей или меньшей интенсивностью.

Устройства стоят недорого, простота исполнения составляющей влияет на срок службы изделия, он достаточно продолжительный, некоторые элементы могут похвастаться 30 годами бесперебойной работы при должном обслуживании.

Механические

Более сложная конструкция способна поддерживать заданную температуру на протяжении длительного времени. Специальная емкость заполняется газом или жидкостью способной к расширению при нагревании.

Как только объем составляющей станет больше, шток поднимается и закрывает клапан, подача уменьшается или прекращается. После остывания помещения сильфон возвращается в исходное состояние, и радиатор функционирует в заданном режиме.

Электронные

Более современные изделия отличаются практичностью, с их помощью можно достичь максимально уютной атмосферы в помещениях. Есть автономные модели, в комплектации присутствуют две батарейки, которые отвечают за работу приспособления. Корпус оснащен удобным дисплеем с подсветкой, есть довольно большой набор дополнительных функций, вплоть до возможности задавать режимы на неделю вперед.

Инструкция по установке терморегулятора

Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.

Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.

Схема установки.

Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.

Монтаж регулятора механического типа

Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.

После слива воды:

  • застелите пол тряпками, поскольку возможно поступление воды из труб;
  • демонтируйте верхний шаровый кран или вышедший из строя старый клапан;
  • приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
  • при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
  • разберите разъемное соединение на клапане терморегулятора;
  • накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
  • соедините клапан и удлинитель;
  • закрутите удлинитель с американкой в пробку батареи;
  • смонтируйте клапан на трубу и скрутите его с накидной гайкой.

Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

Настройка электронного терморегулятора

Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:

снимите крышку корпуса и установите батареи в предназначенный для этого отсек;

  • включите электронный блок на тестовую проверку;
  • на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;
  • установите дату, что требуется для нормальной работы устройства;
  • после подтверждения первичных настроек на экране должна появиться буква М;
  • при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;
  • накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
  • нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
  • нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.

Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.

Монтаж термостата с учётом системы отопления. Схема, инструкция, нюансы

Лучше всего устанавливать терморегулятор непосредственно на радиаторе – в том месте, где в систему отопления подаётся теплоноситель. Располагать прибор нужно на расстоянии не менее 0,8 м от пола, желательно – в горизонтальном положении, чтобы исключить влияние исходящих от батареи тёплых потоков воздуха. Нужно учесть, что термостат не должен находиться в нише, быть закрыт шторами, решётками и т.д. Всё это повлияет на корректную работу устройства. Поэтому если не удаётся обеспечить подходящие условия, лучше выбрать терморегулятор с выносным датчиком.

Владельцам однотрубной системы отопления следует позаботиться об установке специальной трубы – байпаса. Эта перемычка объединяет прямую и обратную трубы, поэтому в диаметре должна быть на 1 размер меньше, чем они. В остальном алгоритм монтажа терморегулятора одинаков для любых систем.Нужно:

  1. Перекрыть соответствующий стояк и удалить из радиаторов воду.
  2. На незначительной дистанции от батареи отрезать горизонтальные подводящие трубы.
  3. Отсоединить от радиатора трубы и запорную арматуру.
  4. Вкрутить хвостовики с гайками нового вентиля и термостата в пробки батареи. Вне зависимости от системы отопления прибор устанавливают на верхнюю трубу, вентиль – на нижнюю. На этом же этапе следует поставить байпас – при необходимости.
  5. Собрать обвязку труб, расположить её на выбранном месте.
  6. Соединить обвязку с горизонтальными подводящими трубами.

Схема: подключение терморегулятора для батареи

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

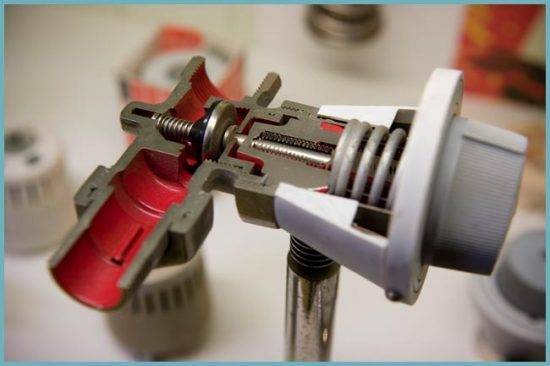

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

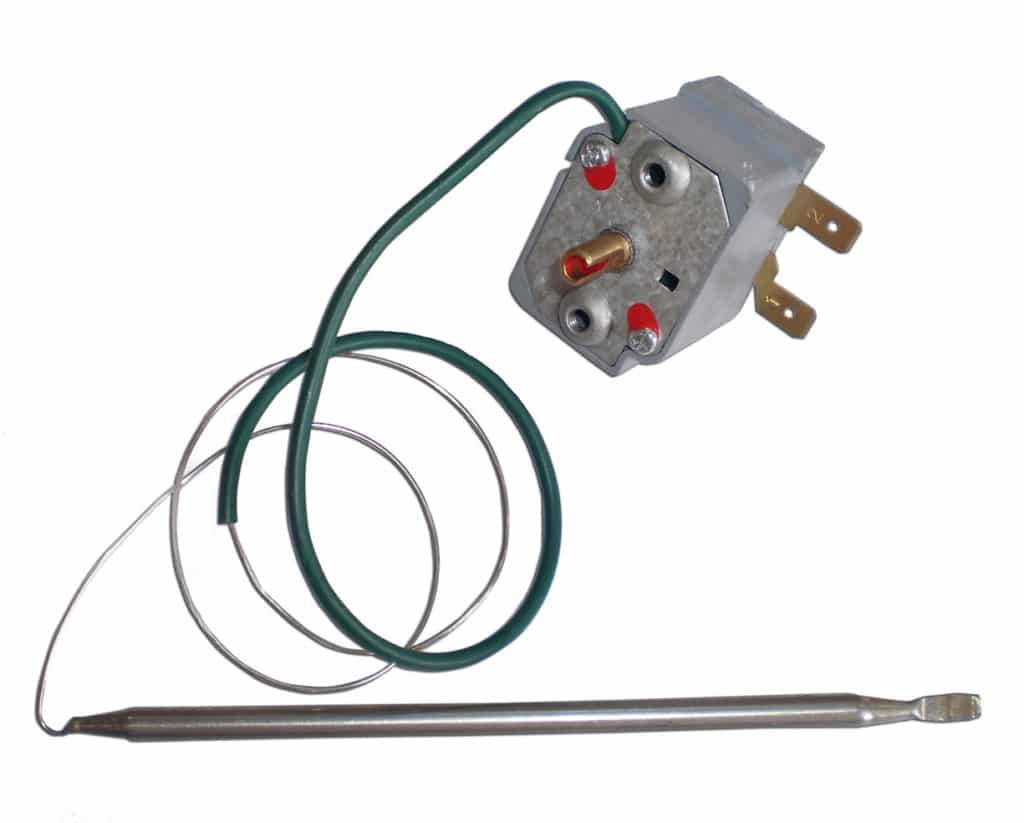

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco – Установка

Watch this video on YouTube

Виды термостатов

Механический термостат

Термостатические регуляторы имеют общий принцип устройства и различные исполнительные механизмы. Общая конструкция состоит из корпуса, штока, уплотнений, клапана и соединительных резьб. Корпус выполнен из латуни или нержавеющей стали. Корпус оборудован резьбами по входу и выходу рабочей среды. Направление движения нанесено на поверхность вентиля стрелкой. На выходе воды обычно вместо резьбы для удобства монтажа и сборки устанавливают сгон типа «американка». На верхней части корпуса находится присоединительный вывод со штоком. Вывод имеет резьбу или специальные фиксаторы для установки термоголовки.

Шток оборудован пружиной и находится в поднятом положении без применения к нему усилия управляющего механизма (термоголовки или ручки). На нижнем конце штока находится исполнительный механизм – клапан с резиновой (или фторопластовой) накладкой. Под воздействием усилия привода шток опускается и клапан перекрывает (или открывает) канал движения теплоносителя.

Данное устройство носит название термостатического вентиля. По управляющему механизму, воздействующему на шток, различают следующие виды термостатов:

  1. Механические;
  2. Электронные;
  3. Жидкостные и газонаполненные;
  4. Термостатические смесители.

Термостатические смесители – особый вид терморегулирующей арматуры. Они являются основой принципа работы водяных теплых полов. На них задается температура воды в контурах отопления (как правило, не превышает 50 градусов Цельсия). Смеситель для снижения температуры теплоносителя, подаваемого из котла, подмешивает в поток остывшую воду из обратного трубопровода контуров напольного отопления.

Механические терморегуляторы

Механические терморегуляторы – базовая модель термостатической регулирующей арматуры. Подробное описание термостатического вентиля дано в предыдущем разделе. Главный признак механического терморегулятора – ручное управление работой вентиля. Оно осуществляется пластиковой ручкой, идущей в комплекте с изделием. Ручная регулировка не позволяет достичь необходимой точности в управлении отопительным прибором. К тому же прочность пластикового колпачка оставляет желать лучшего. Подключение механических терморегуляторов к батарее – первый шаг к качественному управлению.

Электронные термостаты

Электронный термостат – термостатический вентиль, имеющий сервопривод штока. Сервопривод по данным датчика приводит в движение шток клапана, регулирует величину потока. Различают различные компоновки электронных термостатов:

  • Термостат со встроенным датчиком, дисплеем и клавишным управлением;
  • Устройство с вынесенным датчиком;
  • Термостат с дистанционным управлением.

Первая модель устанавливается непосредственно на термостатический вентиль. Модель с вынесенным датчиком имеет исполнительно-регулировочное устройство, устанавливаемое на вентиль и вынесенный датчик температуры. Датчик устанавливается на расстоянии от радиатора, чтобы объективно оценивать температуру воздуха в помещении. Может устанавливаться и снаружи здания – регулировка происходит в зависимости от температуры воздуха окружающей среды.

Электронный термостат с дистанционным управлением имеет общий блок, интегрирующий управление группой термостатов по дистанционному принципу.

Жидкостные и газонаполненные терморегуляторы

Терморегуляторы этого типа пользуются наибольшей популярностью. Они дешевле электронных и не уступают им по надежности. Принцип их работы основан на использовании теплофизических свойств некоторых жидкостей и газов.

В корпусе располагают гибкий сосуд, заполненный жидкостью или газом с определенными свойствами. При нагреве воздуха рабочая среда резервуара расширяется и сосуд оказывает давление на шток клапана – вентиль начинает закрываться. При охлаждении все происходит в обратном порядке – сосуд сужается, пружина приподнимает шток с клапаном.

Конструкционные особенности

Устройство терморегулятора достаточно простое и состоит из термоклапана и регулирующего элемента. Поскольку в зависимости от условий, системы отопления монтируются с различными по диаметру трубами, то и терморегуляторы выпускаются для труб различного диаметра. Что касается регулирующего элемента (термостатической головки), то его размеры имеют стандартную величину, поэтому подходят под регуляторы любых моделей, независимо от фирмы-производителя.

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

Моделей клапанов и регуляторов не так мало, поэтому перед тем, как их устанавливать, лучше ознакомиться с имеющимися моделями, их устройством, а также принципом работы.

Виды терморегуляторов и принцип их работы

Когда в квартире становится слишком жарко, многие хозяева открывают форточки, выпуская тепло на свежий воздух. Это не целесообразно, особенно когда за отопление платят по счётчику. В таких ситуациях выгодно ставить на радиаторы специальный терморегулятор. Он позволяет экономить до 25% топлива, если речь об автономной системе обогрева. В частных домах устройство окупается в течение одного отопительного сезона. В помещениях с централизованным отоплением оно помогает если и не сэкономить, то уж точно создать комфортный микроклимат.

По способу управления термостаты бывают:

  • механические;
  • электрические.

Механическая модель работает без привлечения энергии извне. Она имеет в своём составе клапан и термоголовку, которая формируется из регулятора, привода и сильфона – высокочувствительного элемента, заполненного жидкостью или газом. Принцип работы такого термостата:

Устройство терморегулятора для батареи

  1. При повышении или понижении температуры объём теплоносителя в системе отопления изменяется.
  2. Если в помещении становится теплее, сильфон растягивается, а специальный шток перекрывает теплоносителю проход. Если же в комнате похолодало, сильфон сжимается, поступление теплоносителя увеличивается.

Внимание! На точность и продуктивность функционирования терморегулятора влияют сквозняк, солнечные лучи, температура за окном, непосредственная близость холодильника или обогревателя и др.

Электронные устройства работают от батареек, которые можно подзаряжать. Владельцу жилья нужно запрограммировать термостат на поддержание желаемой температуры, и специальный датчик будет регулировать её в течение всего сезона. Самый простой электровариант – прибор, который похож на механический, но отличается от него наличием дисплея. Для его функционирования достаточно указать диапазон колебания температур или выставить точный показатель, который будет всё время поддерживаться.

По составу рабочего вещества выделяют терморегуляторы:

  • жидкостные;
  • газонаполненные.

Они отличаются друг от друга по таким критериям:

  • скорость реагирования на смену температуры окружающей среды;
  • подверженность влиянию температуры теплоносителя.

Газонаполненные устройства выигрывают у жидкостных по обоим параметрам, но поэтому они стоят дороже, а распространены – меньше.

Электрический терморегулятор

Монтаж прибора

Перед тем, как произвести монтаж и как регулировать батареи отопления, потребуется перекрыть подачу воды в систему отопления. После того, как она будет слита, можно приступить к такому этапу, как установка кранов на батареи отопления:

  • Необходимо срезать трубы на некотором расстоянии от батареи, затем отсоединить их.
  • Произвести демонтаж крана, если его монтаж был произведен до батареи.
  • От клапанов запорного типа и терморегулирующего типа необходимо отсоединить хвостовики, а затем завернуть их в пробки радиатора.
  • Далее необходимо собрать обвязку и установить на то место, которое вы выбрали.
  • Установка термоголовки на радиатор отопления закончится тем, что будет подсоединение труб разводки горизонтального типа. Эти трубы идут с обвязкой от самого стояка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
