Способы самостоятельной установки печи в бане

Критерии выбора отопительного устройства

Установка банной печи начинается после ее приобретения. При выборе устройства для обогрева помещений для проведения теплолечения рекомендуется учитывать ряд отличительных характеристик изделий. К ним относятся:

• отапливаемая площадь и планировка бани;
• место размещения топки: внутри парилки, смежной комнаты, с выносом на улицу;
• габаритные размеры, конфигурация, вес устройства для создания комфортный микроклимат в банных помещениях, предназначенных для проведения качественного теплолечения;
• мощность печи, которая должна соответствовать объему парной;
• соответствие цены изделия, качественных, эксплуатационных характеристик;
• расход топливных ресурсов, обуславливающих получение тепловой энергии в бане и скорость прогревания помещений;
• компания-производитель банной печи.

Учет таких критериев позволит стать владельцем наилучшего варианта банной печи, который будет соответствовать Вашим пожеланиям, предпочтениям и финансовым возможностям

В наши дни среди широкого ассортимента изделий железные банные печи чаще всего привлекают внимание потребителей

Сегодня мы рассмотрим правила установки именно таких моделей внутри строения

Хочется также обратить Ваше внимание на многофункциональные агрегаты со специальным нагревателем бака для воды. Он называется теплообменником

Установка теплообменника происходит в производственных условиях. Покупка многофункциональных банных печей, по моему мнению, считается правильным, рациональным и экономически выгодным решением.

Установка навесного бака и теплообменника

В отсутствие на даче горячего водоснабжения актуальным становится автономный нагрев воды. В бане котел не нужен, печка вполне может справиться с нуждами моечной и отопления.

О том, какие есть варианты, можно прочитать в статьях: про печи с баком и про печи с теплообменником.

Установить выносной бак, связанный с теплообменником в печи, можно следующим образом:

1. Выберите место так, чтобы бак висел выше печки. Конкретная высота связана с углом наклона труб.
2. Не стоит крепить бак непосредственно на стену. Сделайте обрешетку из реек и крепите его на нее.
3. Помимо верхнего крепления можно снизу прикрутить кронштейны.
4. У бака три или четыре патрубка. Два из них свяжут его с теплообменником. Еще один нужен для подачи горячей воды в моечную или отопительную систему.
5. Последний может заменяться отверстием и служит для наполнения бака холодной водой. Если он есть то на нем нужно ставить обратный предохранительный клапан.
6. С теплообменником бак связывается с помощью стальных гофрированных или медных труб, которые присоединяются с помощью фитингов.
7. На одной из труб нужно предусмотреть кран для полного слива воды.
8. Теплообменник размещается внутри или снаружи печи (смотря по конструкции), его штуцеры соединяются фитингами с трубами бака.
9. Если теплообменник самоварного типа, его надевают на монотрубу дымохода, фиксируют герметиком и хомутами.

Иногда владельцы бань не мудрствуя лукаво делают все попроще и это, как ни странно, тоже работает. Посмотрите, как сделана печь с теплообменником в одной бане:

На заметку! Если не получается провести трубы под нужным углом, можно рассмотреть вариант принудительного давления в системе.

Как устанавливают каменку

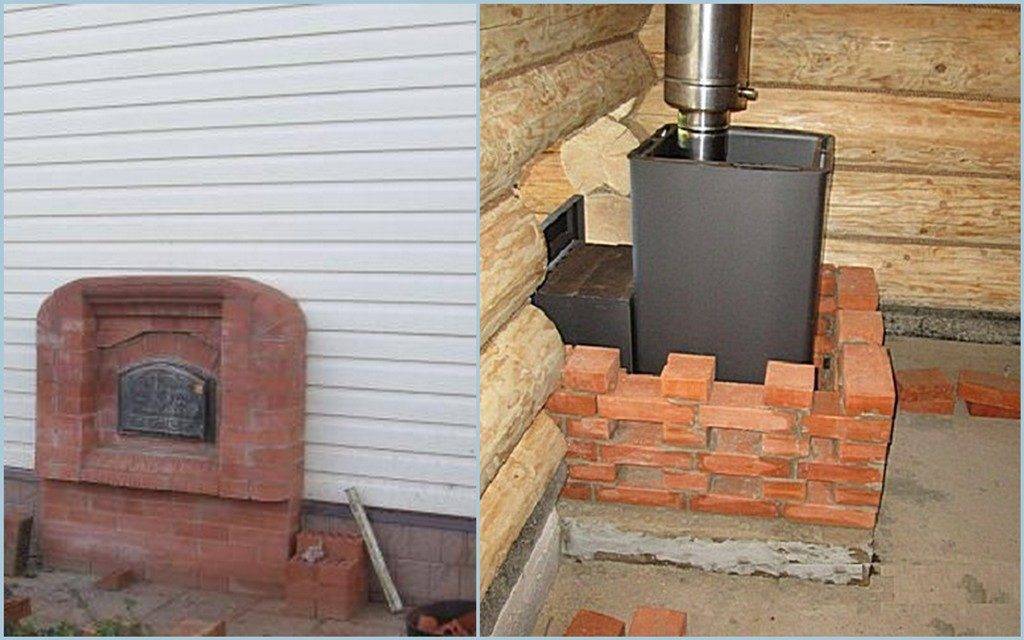

Итак, давайте посмотрим, как установить в бане печь с наружной топкой. Поскольку чаще всего металлические конструкции этого типа весят меньше 700 кг, их допускается устанавливать без фундамента. Но, разумеется, только в том случае, если пол в бане залит из бетона либо сбит из досок на очень надежных лагах.

Производится установка печи таким образом, чтобы расстояние от нее до перегородки соответствовало нормативам. Ее телескопический канал выдвигается на необходимую длину. Топку можно вывести на одном уровне с поверхностью стены предбанника либо оставить немного заглубленной в проеме. Последний вариант считается предпочтительным. При таком расположении топки о ее дверку невозможно обжечься.

Кладку в проеме выполняют обычным образом. Между кирпичом и материалом перегородки следует оставить несколько сантиметров свободного пространства. Закладывают этот зазор обычно базальтовой ватой, картоном или асбестом. Можно использовать и монтажную пену. Оставляют небольшой промежуток и между металлом канала и кирпичом. В качестве изолятора в этом случае лучше всего использовать асбестовый шнур.

Над каналом установку кирпичей выполняют на стальном уголке. При желании самый верхний их ряд можно выдвинуть немного вперед. В этом случае в предбаннике получится небольшая удобная каминная полочка.

Особенности конструкции топочного отсека печи для бани и сауны.

Независимо от материала печи, требуется определиться с конструкцией ее топки:

1. Закладка дров производится непосредственно в парилке – это самый испытанный и популярный вариант. Здесь можно в любой момент подбросить дрова и повысить температуру.

Если до оборудовать простую самоделку дверцей из жаропрочного стекла – печь превращается в камин. Но такая конструкция имеет свои отрицательные качества:

• в парной потребуется выделить место для запаса дров, что не добавит пространства и чистоты помещению;
• такая конструкция способствует быстрому выгоранию кислорода при открывании и закрывании дверцы.

2. Постепенно вытесняет традиционный способ закладки дров, выносной тип топочного отсека. Топка выносится в помещение предбанника сквозь перегородку с помощью соединяющего короба:

• теперь уровень кислорода в парной не изменен;
• конструкция обеспечивает чистоту полов и сохраняет общую площадь парилки;
• еще одно достоинство становится очевидным при отрицательных температурах – удлиненный топочный отсек способен отапливать не только парную, но и комнату отдыха.

3. Вариант, который применяется только при оборудовании походных или для обогрева однокомнатных бань – приемная часть топки выносится сквозь стену на улицу.

Неудобство заключается в ослаблении конструкции и невозможности повысить температуру и подкинуть дрова из теплого помещения.

Правила установки печи для бани в парной своими руками

Если основание готово, то можно сразу же приступать к монтажу печи для бани: Обычно с готовой продукцией подобного типа следует сопроводительная документация. В ней подробно описывается, как правильно установить печку в бане.

Фото с сайта intaer.ru

Но есть и общие правила:

• Монтаж конструкций, которые функционируют с помощью электроэнергии, необходимо согласовать в пожарной инспекции. Кроме этого, для них стоит сделать собственный контур заземления.
• При монтаже электропечек в качестве дополнительной меры безопасности применяют устройство аварийного отключения. Оно отключит печку при резких перепадах напряжения или при коротком замыкании.
• Для предотвращения получения ожоговых ран от поверхностей раскаленного агрегата во время его работы (особенно это касается конструкции из металла) необходимо устроить вокруг них прочный конвекционный экран. Кроме этого, он позволяет равномерно нагревать воздух.
• Вокруг конструкции желательно сделать ограждение из деревянных планок (не ближе, чем 50 см от нее).

Правила пожарной безопасности

Если вы планируете использовать в парной железную печь, в целях пожарной безопасности необходимо строго соблюдать правила установки:

• Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения.
• Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.
• Если выбрана электрическая печь, правильная установка предусматривает монтаж заземления, а также согласование реализованного проекта с пожарной инспекцией.
• Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии.
• Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.

Облицовка топки кирпичом в бане – хорошая защита от огня

Расстояние от печки до стен бани

Важно знать, как правильно установить печь в бане относительно стен и других конструкций. Запомните:

• между металлом или кирпичной облицовкой печи и стеной должен оставаться зазор не менее 0,5 м (аналогичное расстояние соблюдается относительно любых других воспламеняемых конструкций);
• стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов.

Схема установки печи – рекомендуемые расстояния

Установка печного агрегата на деревянный пол

Если выбор пал на небольшую металлическую печку (вес вместе с камнями, кирпичным кожухом, топливом и баком с водой не превышает 700 кг), ее можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания.

Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия.

Металлическая печь на деревянном полу в бане

Обустройство экрана:

На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру.
При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой.
Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов.
Шамотные или полнотелые красные кирпичи замачивают в воде, после чего из них монтируется площадка в один слой поверх закрепленной плиты

Важно использовать жаростойкий раствор для кладки печей и проверять горизонтальность площадки по уровню.
Поверх кирпича для эстетичного внешнего вида можно уложить керамическую или керамогранитную плитку. Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок.
Спустя 24–48 часов после обустройства основания можно ставить печь.

Отделка стен около печи

Бани строятся из разных материалов, но чаще всего для возведения стеновых конструкций используется древесина. Постройка может быть каркасной либо представлять собой сруб из бревна или бруса.

Стены около печи можно отделать плиткой или натуральным камнем

При обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной.

Самый простой вариант защиты стены – монтаж поверх термоизолятора стального листа толщиной не менее 3 мм.

ТОП-3 популярных моделей дровяных чугунных печей для бани

Фото	Название	Рейтинг	Цена
#1		Гефест ПБ-04 МС	98 / 100	Подробнее
#2		Везувий Легенда Ковка 16 (271)	97 / 100	Подробнее
#3		НМК Сибирь-18	96 / 100	Подробнее

Гефест ПБ-04 МС

“Гефест ПБ-04 МС” Высокий КПД (до 87%), энергоэффективность (активный дожиг пиролизных газов), быстрый прогрев парной объемом до 15 м³. Топка выносная. Толщина элементов до 40 мм.

Печь весит 130 кг. В каменку помещается до 180 кг камней. Размеры изделия 39,4 x 56 x 64,5 см.

Гефест ПБ-04 МС

Банная печь из специального чугунного сплава “Везувий Легенда” подходит для парных объемом от 8 до 18 м³. Толщина стенок 12 мм. Имеет топочный тоннель длиной 250 мм (закладка дров подразумевается из смежного помещения). Дверца чугунная, без стекла. Кожух конвекционно-вентилируемый стальной. КПД печи до 80%. Быстро и мягко прогревает парную, пар от печи мелкодисперсионный, легкий и приятный.

“Везувий Легенда Ковка 16 (271)”

Размеры изделия 70x56x69 см. Вес непосредственно агрегата 98 кг и камней дополнительно до 120-160 кг.

НМК Сибирь-18

“НМК Сибирь-18”

Подходит для эксплуатации в коммерческих банях, саунах. Загрузка дров из смежного помещения.

Габариты печи 72 х 72 х 43 см. Вес печи 104 кг, камней — до 80 кг.

Предлагаем ознакомиться Как красиво покрасить печку кирпичную

НМК Сибирь-18

Выбор бака для воды

Подготовка стен

Выше мы определились с тем, каким должно быть расстояние до горючей стены, и там же пришли к выводу, что гораздо практичнее отделать их огнеупорами, чтобы не тратить зря пространство парилки. Теперь пора рассказать о том, как это делается.

Бюджетный, но не самый лучший вариант, к стене на бруски прибит лист оцинкованной жести

Итак, у нас три с половиной варианта:

• крепим лист огнеупора на стену;
• штукатурим стену;
• делаем кожух из кирпича для печи;
• заменяем кирпичом часть деревянной стены.

Объясним, почему 3,5 — часто и огнеупор на стену вешают, и кожух строят. Причем последний ставится не только с целью противопожарной безопасности, но и просто безопасности, а также для перераспределения тепла. Подробнее о том, зачем он нужен и как его сделать вы узнаете из этой статьи.

Что касается огнеупора, то можно воспользоваться минеритом — это листы цемента с наполнителями, армированные волокнами. Отличный огнеупор. Только надо правильно его крепить.

Если печка стоит почти впритык к стене, то понадобится два слоя минерита с воздушной прослойкой между ними, которую вы создадите с помощью 3-сантиметровых керамических втулок. Первый слой непосредственно прилегает к деревянной стене, затем идут втулки и второй слой минерита.

Если расстояние побольше, можно ограничиться одним слоем, но и он не должен касаться стены — те же втулки используются для его крепления к дереву.

Обратите внимание! В новой бане из сруба нельзя крепить огнеупор жестко. В силу усадки, которая длится годами, жесткое крепление может стать причиной разрыва огнеупорного материала

Поэтому делайте пазы для скольжения крепления. Со временем усадка завершится, тогда и закрепите намертво).

Поверх минерита можно положить, например, термостойкую плитку (ее сажают на жаростойкую мастику) или придумать другое декоративное оформление. Как вариант — зеркальная нержавейка. Ее листы прекрасно отражают тепло, но при этом нагреваются сами. Поэтому нержавейку крепят на слой любого огнеупора — минваты, керамоволокна, суперизола и др.

В принципе, можно и оштукатурить горючую стену (слой не менее 2,5 см) или воспользоваться огнестойким гипсокартоном.

Те, кто решился вывести топку в предбанник, либо сразу ставят кирпичную стенку, либо потом вырезают часть сруба или бруса. В кирпичной кладке оставляется место для топочного тоннеля с запасом, куда потом забивается теплоизолятор, например, минеральная вата. Теплоизолятор применяют и в местах контакта кирпичной кладки с деревянной стенкой. Если не хотите заменять всю стенку, сделайте портал — минимум метровый.

Особенности монтажа на деревянный пол

Процесс установки металлической печи зависит от прочности досок и массы отопительного агрегата. Например, если он весит до 700 килограмм, установка дополнительного фундамента не понадобится. Для расчета общей массы отопительного агрегата берут данные по весу печного устройства, объему камней, емкости для воды с учетом заполнения, массу дымохода и защитного экрана. Бывают такие варианты жаростойкого основания:

1. Прослойка из базальтового картона и асбеста покрывается стальным листом.
2. Металлический защитный элемент на полу можно заменить кирпичом, натуральным или искусственным камнем.
3. Плитка из керамики или керамогранита.

При установке на деревянный пол на нем обязательно делают огнеупорное покрытие Установка банной печи должна производиться на защитном основании, которое равняется минимум от 40 сантиметров в ширину. Такой монтаж осуществляется перед топливным порталом для предупреждения проникновения на поверхность пола банного помещения искр.

Местное самоуправление

В соответствии с Конституцией Российской Федерации, Федеральным законом от 6 октября 2003 № 131-ФЗ «Об общих принципах организации местного самоуправления в Российской Федерации», Уставом Пензенской области и законами Пензенской области городское поселение город Каменка, в пределах которого осуществляется местное самоуправление, является муниципальным образованием, обладает статусом городского поселения и включено в состав Каменского района Пензенской области на основании Закона Пензенской области от 20.02.2006 № 953-ЗПО «О преобразовании муниципальных образований города Каменки и города Сердобска Пензенской области».

Новая редакция Устава города Каменки Каменского района Пензенской области принята Решением Собрания представителей города Каменки Каменского района Пензенской области от 15.11.2011 г. № 358-43/2.

Обустройство фундамента

Выбрав банную печь из чугуна, или собравшись обложить стальной агрегат кирпичом, рассчитайте общий вес, добавив объем воды в баке. Если цифра превысит 700 кг, то вам точно не обойтись без бетонного основания. В парной с бетонным полом дополнительно ничего обустраивать не требуется. Достаточно выполнить облицовку подходящей плиткой. В остальных случаях потребуется демонтировать часть пола в парной перед проведением фундаментных работ.

Фундамент для металлической и кирпичной печи

Инструкция по возведению фундаментного основания под печку для бани

Размеры приямка должны на 15–20 см по длине и ширине превышать габариты печи. Глубина – до точки промерзания грунта. Дно приямка разравнивается и утрамбовывается. Сверху засыпают гравий мелкой фракции (слой 20 см) и песок (слой 10–15 см). Каждый слой разравнивается и утрамбовывается. Стенки приямка гидроизолируют плотной полиэтиленовой пленкой в два слоя или рубероидом. Для монтажа арматурного каркаса используют стальные прутья и вязальную проволоку. Расстояние между концами прутьев и стенками приямка – 5 см. Каркас устанавливается на пластиковых подкладках или крепится к штырям, воткнутым в песчано-гравийную подушку. Бетонная смесь заливается и разравнивается

Важно многократно проткнуть арматурным прутом залитый бетон, чтобы удалить пузыри воздуха. От поверхности монолитной конструкции до верхней плоскости пола должно оставаться 20 см. Поверх свежезалитого бетона укладывают два слоя рубероида, скрепленные между собой битумной мастикой

После схватывания бетона (3–4 недели) поверх фундамента монтируется площадка из двух слоев кирпичей и жаропрочного раствора для печных работ. Раньше просто устанавливали печки на такую площадку (она получается вровень с полом), уложив стальной лист пред топкой. Сегодня для декора используют керамическую плитку – такую же, как и для облицовки стен

Поверх свежезалитого бетона укладывают два слоя рубероида, скрепленные между собой битумной мастикой. После схватывания бетона (3–4 недели) поверх фундамента монтируется площадка из двух слоев кирпичей и жаропрочного раствора для печных работ. Раньше просто устанавливали печки на такую площадку (она получается вровень с полом), уложив стальной лист пред топкой. Сегодня для декора используют керамическую плитку – такую же, как и для облицовки стен.

Совет: чтобы ускорить работы, основание под печку можно целиком выложить из кирпича.

Рекомендации по монтажу

Неправильная установка печей в бане чаще всего и является основной причиной возникновения пожаров. Для того чтобы в будущем избежать в этом плане каких-либо проблем, монтаж каменки следует осуществлять с обязательным соблюдением таких рекомендаций:

• Расстояние от нагретой поверхности кирпичной каменки до стены бани, собранной из горючих материалов, должно составлять не менее 32 см. Между металлической печью и деревом должно оставаться 100 см свободного пространства. Уменьшить эти показатели можно только при использовании специальных защитных экранов.
• Расстояние от топки каменки до противоположной стены предбанника не должно быть меньше 1.5 метров.
• Установка печи в баню (фото подобных конструкций, в изобилии имеющиеся в интернете, демонстрируют это наглядно) прямо на деревянный пол запрещается. На доски предварительно следует уложить базальтовый картон. Сверху он накрывается металлическим листом. За пределы каменки этот теплоизоляционный «пирог» должен выступать минимум на 5 см со всех сторон. Конечно же, нужно защитить пол и перед топкой в предбаннике. Здесь также укладывается металлический лист длиной минимум в 40 см. Он необходим для того, чтобы предохранить полы от вылетающих из топки угольков и искр.
• Трубу каменки при установке в бане своими руками следует изолировать от горючих материалов перекрытия и кровли. Для этого используется специальный проходной узел, собрать который можно в том числе и своими руками.

Правила пожарной безопасности

Если вы планируете использовать в парной железную печь, в целях пожарной безопасности необходимо строго соблюдать правила установки:

• Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения.
• Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.
• Если выбрана электрическая печь, правильная установка предусматривает монтаж заземления, а также согласование реализованного проекта с пожарной инспекцией.
• Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии.
• Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.

Облицовка топки кирпичом в бане – хорошая защита от огня

Расстояние от печки до стен бани

Важно знать, как правильно установить печь в бане относительно стен и других конструкций. Запомните:

• между металлом или кирпичной облицовкой печи и стеной должен оставаться зазор не менее 0,5 м (аналогичное расстояние соблюдается относительно любых других воспламеняемых конструкций);
• стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов.

Схема установки печи – рекомендуемые расстояния

Установка печного агрегата на деревянный пол

Если выбор пал на небольшую металлическую печку (вес вместе с камнями, кирпичным кожухом, топливом и баком с водой не превышает 700 кг), ее можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания.

Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия.

Металлическая печь на деревянном полу в бане

Обустройство экрана:

На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру. При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой. Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов. Шамотные или полнотелые красные кирпичи замачивают в воде, после чего из них монтируется площадка в один слой поверх закрепленной плиты

Важно использовать жаростойкий раствор для кладки печей и проверять горизонтальность площадки по уровню. Поверх кирпича для эстетичного внешнего вида можно уложить керамическую или керамогранитную плитку

Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок. Спустя 24–48 часов после обустройства основания можно ставить печь.

Отделка стен около печи

Бани строятся из разных материалов, но чаще всего для возведения стеновых конструкций используется древесина. Постройка может быть каркасной либо представлять собой сруб из бревна или бруса.

Стены около печи можно отделать плиткой или натуральным камнем

При обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной.

Самый простой вариант защиты стены – монтаж поверх термоизолятора стального листа толщиной не менее 3 мм.

Нормы безопасного монтажа

При обустройстве печного отопления обязательно нужно соблюдать порядок. Здесь два основных момента. Необходимо обеспечить изоляцией топку, трубу и сам корпус устанавливаемого агрегата, а также выдержать нужное расстояние.

Защита стен, обустройство портала

В котловане выравниваете фундамент бани, а затем приступают к самому строительству. До установки котла можно обложить все окружающие поверхности огнеупорным материалом. Дополнительно следует обеспечить надежную защиту возле топки. Часто выстраивается кладка с небольшим зазором для охлаждения.

Выполнить работу действительно возможно, но главное соблюдать основные принципы и обеспечивать безопасность, комфорт эксплуатации и отличную регулировку температуры.

Фундамент для банной печи

Чтобы установить печь в баню, нужно обязательно залить особый фундамент. Его основание должно быть:

• прочным;
• ровным;
• пожаробезопасным.

Для выполнения этих условий кладут асбестовый картон. Толщина листа может находиться в пределах 1–1,5 см. Укладываются стальные 5 мм листы. Применяемые материалы должны обязательно закрывать всю площадь под печкой. Величина выступа за пределы площади (30–40 см) делается со всех сторон.

Очень важно правильно рассчитать прочность перекрытий. Расчет учитывает массу печи

Балки перекрытий изготавливают из лиственницы или хвойных деревьев. Если перекрытие достигает 5-метровой длины, идеальным вариантом считаются клееные конструкции. Такая балка способна выдержать очень большую нагрузку.

Сечение балки может иметь два вида:

• прямоугольное;
• квадратное.

Расстояние между ними выдерживается в пределах 3–12 см.

Когда определяется значение прочности перекрытия, принимают во внимание также временные нагрузки. К постоянным нагрузкам относится:

К постоянным нагрузкам относится:

• давление стен;
• масса печи;
• крыша;
• грунт.

Временные нагрузки появляются после установки мебели, монтажа выносного оборудования, наличия людей и другие климатические факторы.

Некоторые хозяева, специально для бани заливают отдельный фундамент. И это не зря. Благодаря отдельному основанию, печку можно будет эксплуатировать намного дольше.

Необходимость принятия мер безопасности

Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.

Требования к монтажу:

1. Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала.
2. Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
3. Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
4. С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.

В продаже имеются модели печных конструкций с выносной топкой, которые не нужно обкладывать кирпичами. В комплекте к ним идут металлические экраны, защищающие стены и пол.

Недостатки

1. Поскольку топливом в данном случае служат деревянные дрова, а металлическая поверхность оборудования подвержена сильному нагреванию, эксплуатация печи связана с большим риском воспламенения окружающих элементов.

В силу указанных обстоятельств к использованию теплоагрегата выдвигаются достаточно серьезные требования относительно пожарной безопасности, особенно, когда печь является продуктом частного производства.

1. Для самостоятельного выполнения инженерных работ требуются специальные знания. Кроме того, самодельная конструкция подвержена возникновению всевозможных неисправностей, поскольку такие манипуляции требуют максимально точного соблюдения всех технологических норм. Достичь подобного результата в непроизводственных условиях предельно сложно.

Процесс самостоятельной установки дровяной печи в бане

Схема установки печи

Дровяной тип металлической печи – оптимальный вариант для самостоятельной установки. Работы производятся так:

1. Первичная протопка на улице для удаления производственного покрытия и тестирования на предмет целостности.
2. Подготовка отверстия под трубу. При ее выводе через потолок на участок накладывается негорючее защитное кольцо.
3. Установка теплоизоляционных материалов и защитных экранов на стены. Если печка в сауне или бане оборудуется топкой из парилки или предбанника, понадобится защитный портал.
4. Металлический агрегат монтируется на подготовленное место.
5. Выполнение кирпичного кожуха.
6. Установка дымохода и других элементов.
7. Пробная топка – проверяется качество нагрева и уровень дымообразования.

Установка печной конструкции на деревянный пол

Установка печи на деревянный пол возможна при весе конструкции до 700 кг

Если железный агрегат весит до 700 кг и его нужно устанавливать на прочные лаги, фундамент не обустраивается. Допускается организация жаростойкого подиума:

• на лист базальтового картона размещается лист металла;
• на полу выкладывается кирпич, натуральный или искусственный камень;
• постамент оформляется плиткой из керамики или керамогранита.

Для предотвращения возгорания от искр или углей зона перед топкой отделывается металлическим листом со сторонами 40 см.

Массивную банную печку ставят на фундамент:

• Для пластичных почв с высоким УГВ – винтовой. По углам печи на глубину основного фундамента ввинчивается свая, к которой прикрепляются швеллера и оголовки. Сверху приваривается лист металла, на него заливается бетонное тесто;
• Для твердых грунтов – мелкозаглубленный. Монолитное основание заливается на 30-40 см.

Установка модификаций с выносной топкой

Заводской отопительный аппарат ставится согласно инструкции изготовителя. Если предполагается установка мощной банной печи после постройки здания, соблюдается расстояние от изделия с выносной топкой до стены. Модели в термостойком корпусе удаляются на 25 см, без него – на 40 см.

Стеновую поверхность покрывают термоизоляцией, затем стальным листом. Между агрегатом и деревянной стеной требуется оставить зазор 50 см. Зона, находящаяся рядом с печью, облицовывается огнеупорными материалами.

Топливная ниша обкладывается кирпичом с тепловым зазором на расширение металла в 2-2,5 см. В просвете стоит расположить асбестовый шнур. Вокруг корпуса допускается кирпичная кладка.

Итог

Установка печи в бане на деревянный пол – процесс весьма ответственный, который требует строго соблюдения правил пожаробезопасности и СНиП.

От грамотного обустройства оборудования зависит не только качество дальнейшего функционирования бани, но и общая безопасность как посетителей бани, так и самого сооружения.

Перед тем, как установить печь в баню с топкой, следует тщательно все обдумать и убедиться в своих возможностях и компетентности.

Если есть сомнения по поводу того, справитесь ли вы, лучше всего обратиться к профессионалу. Только опытный мастер сможет в кратчайшие сроки обустроить функциональную и качественную баню с безопасным печным механизмом.

Итог

Установка печи в бане на деревянный пол – процесс весьма ответственный, который требует строго соблюдения правил пожаробезопасности и СНиП.

От грамотного обустройства оборудования зависит не только качество дальнейшего функционирования бани, но и общая безопасность как посетителей бани, так и самого сооружения.

Перед тем, как установить печь в баню с топкой, следует тщательно все обдумать и убедиться в своих возможностях и компетентности.

Если есть сомнения по поводу того, справитесь ли вы, лучше всего обратиться к профессионалу. Только опытный мастер сможет в кратчайшие сроки обустроить функциональную и качественную баню с безопасным печным механизмом.
