Как сварить печь для бани из трубы — три варианта конструкции и правила пожаробезопасности

Чем руководствоваться при выборе проекта: какую конструкцию лучше использовать

Решая, какой тип печи выбрать, горизонтальный или вертикальный, какую лучше трубу использовать, опирайтесь на собственные предпочтения, на уровень своих ресурсов и квалификацию.

Придётся учитывать размеры предбанника и парилки.

Преимущество устройств горизонтального типа состоит в том, что из-за низкого расположения корпуса и длинной топки площадь нагрева булыжников больше.

Так повышается естественная конвекция горячего воздуха в парилке.

Если размеры помещения позволяют, лучше выбрать горизонтальный агрегат.

Необходимые материалы

Для изготовления банной печи потребуются:

Труба из любого металла диаметром 50 см и длиной до полутора метров

Важно, чтобы стенки были целыми, без прорех и заплат. Если имеется дырка, можно на этом месте сделать топку

Муфта. Металлические листы со стороной не меньше диаметра трубы. Ёмкость с вентилем.

Потребуются инструменты – сварочный аппарат, ножовка по металлу.

Устанавливаем фундамент для печи

Любая печка, из чего бы она ни была изготовлена, требует надёжного и крепкого кирпичного фундамента. Для лёгкой печи из металла подходит фундамент высотой примерно в 70 см.

Сперва подготавливается котлован, снимается верхний слой почвы, земля разравнивается. На очищенную поверхность засыпается песок и утрамбовывается.

Далее растягивается армирующая сетка и плоскость заливается бетоном. На бетонную гладь устанавливаем плашмя красные полнотелые кирпичи.

Подготовка трубы с поддувом 200 и 250 мм

Трубу перед монтажом разрезают на две части размерами 60 см и 90 см. Первый кусок пойдёт под бак для воды, второй — под топку и каменку. Далее вырезается поддув — прямоугольник размером 200х60 или 250х60 мм. Сверху приваривается круглая стальная пластина толщиной около полутора сантиметров.

Как сварить и установить печь для бани

Схема печи для бани.

Сварить банную печь своими руками не так сложно, как может показаться сразу. Для банных печей используется разный вид топлива, от которого зависит конструкция печи и комплектующие, которые для нее потребуются. Существуют печи, которые работают на твердом топливе, в качестве топлива для таких печей используют брикеты и дрова. Такие печи популярны у любителей русской бани, так как при сжигании березовых дров нет искр и помещение качественно прогревается. Баню можно топить печью, работающей на жидком топливе, например, керосине. Недостаток такой печи в неприятном запахе и большом риске возникновения пожара. Существуют электрические каменки, но они подходят для небольших бань, требуют полной замены электропроводки и потребляют много электроэнергии. Модели, работающие на газе, требуют его подводки. Можно, конечно, воспользоваться газовыми баллонами, но это небезопасно.

Конструкция печи

Любая печь для бани состоит из нескольких обязательных элементов:

1. Зольник. Он расположен сразу под топкой, поэтому в него попадает зола, остающаяся после сгорания топлива. Резервуар следует время от времени очищать от золы.
2. Поддувало. Это специальная дверка, которая обеспечивает доступ воздуха в топку, в результате чего топливо лучше горит.
3. Задвижка в дымоходе. Такой заслон обеспечивает тягу в печи. Чем шире она открыта, тем интенсивнее и быстрее сгорает топливо в печи. После полного прогорания и остывания углей и печи, эти заслонки полностью перекрывают, чтобы сохранить тепло. Если же угли еще тлеют, то во избежание отравления угарным газом, оставляют зазор в 2 см для вентиляции.
4. Змеевик или котел. В этих элементах, встроенных в топливный отсек, происходит нагрев воды. Выходящий из них пар создает в бане нужный микроклимат, кроме того, воду не нужно будет кипятить дополнительно.

Каждая из разновидностей печей отличается своими характеристиками, которые нужно учитывать при выборе оптимального варианта для создания определенных условий в бане.

Различают такие печи, как:

• На дровах. Такая конструкция печи является наиболее привычной и распространенной. В нее входит топка, колосники, зольник и дымоход. Материалом для печи может быть кирпич, либо металл. Примечательно, что подобные конструкции при небольших габаритах способны быстро и эффективно прогреть даже просторное помещение. Их часто применяют в постройках, куда не подведено центральное газоснабжение. Именно дровяную печь для бани сварить своими руками проще всего. А приятным бонусом является легкое потрескивание дров во время горения, которое успокаивает и умиротворяет.
• Чугунные. По технологии работы такие печи бывают постоянного и временного горения (детальнее: “Как выбрать печь чугунную для бани – советы и рекомендации”). Конструкции временного действия протапливаются дровами. Пользоваться парной можно начинать только после полного сгорания топлива. А вот печи постоянного подогрева работают на газе или жидком топливе. В этом случае находиться в парной можно все время, пока печь топится, причем пар распределяется по комнате равномерно, да и прогревается она намного быстрее.
• Электрические. Установки такого типа выпускают в различных размерах, мощности и эффективности. Такие печи способны быстро догнать температуру до необходимых показателей, они долговечны и хорошо отдают тепло. По стоимости электропечи не очень затраты, к тому же, для них не нужен дымоход.
• Для финских саун. Сама конструкция таких печей предполагает выработку сухого пара и высокой температуры в парной. Они могут быть как электрическими, так и на дровах. При наличии специальных чертежей, сварка печи для бани финского типа может быть произведена самостоятельно (подробнее: “Какая финская печь для бани подойдёт лучше всего”).

В частности, дровяные печи допускается топить и другими видами твердого топлива, например, углем или брикетами. Качественный чертеж печи для бани из металла позволит создать долговечную и надежную печь.

Чугунные установки, работающие на газу, должны быть подключены к централизованной системе газоснабжения. Не рекомендуется использовать газовые баллоны из-за высокого риска взрыва или возгорания.

Кроме того, у печей на жидком топливе есть специфический запах, выделяемый при сгорании. А пожарная опасность у них так же велика, как и у газовых.

Если вы планируете установку электрооборудования, стоит проверить состояние электропроводки и толщину кабеля. Да и с точки зрения экономии, из-за высоких цен на электроэнергию лучше использовать такие печи лишь в небольших помещениях.

Устройство котла для бани

Перед тем как планировать сделать котел в баню, необходимо определиться с материалом для печи. Разработчики малогабаритного котла проектировали постройку корпуса топки и каменки из тонкой, всего 0.8 мм, листовой нержавеющей стали марки Х18Н9Т. Если будет использована легированная сталь с большим содержанием титана и марганца, то нужно будет заранее продумать, чем и как сварить котел для бани, подыскать сварочное оборудование типа плазменного резака или аргона. Выполнение сварочных работ на тонких листах нержавейки потребует опыта сварщика.

Совет! Если не удастся отыскать качественную нержавейку, то котел можно сделать и из конструкционной стали толщиной до 2 мм, с последующим нанесением жаростойкого покрытия.

Срок службы котла из нержавейки составляет до 12 лет, корпус из черного металла прогорает за 4-5 лет.

Конструкция котла состоит из следующих деталей:

• Топочная камера представляет собой короб размером 800х350х600 мм, размер корпуса позволяет без ограничений транспортировать печку в багажнике легкового автомобиля;
• Дымоход с пламегасителем. Из-за короткого хода пламени внутри топочной камеры котла из дымовой трубы потоком газов выбрасывает искры и угольки, поэтому для сохранности бани установка на котел промежуточной камеры считается обязательной;
• Металлический двойной бак для горячей воды с трубопроводами и вмонтированным в топку котла теплообменником.

К сведению! В данном варианте для воды предусмотрен резервуар емкостью в 100 л. Этого более чем достаточно для обеспечения горячей водой как моечного отделения бани, так и заполнения системы отопления. В течение летнего периода в бане используют малоразмерный бак на 30-40 л.

Благодаря тонким стенкам котел прогревает помещение небольшой бани за 25-30 мин., при этом вода в баке греется до 70оС больше часа, поэтому зимой разогрев начинают с прогрева водяного запаса на малом огне. Это дает возможность удалить из помещения бани все запахи, оставшиеся от прежней помывки. После того как бак нагреется до температуры, при которой нельзя будет удержать ладонь на его поверхности, можно разводить огонь в печке на полную мощность. Стены из нержавейки не обгорают, поэтому даже при максимальной мощности работы котла запахов горелого металла в помещении бани не бывает.

Инструкция по сборке

Всю сборку нужно проводить в соответствии чертежами, чтобы не возникло сложностей и ошибок. Это конструкция может вызвать небольшие трудности во время сборки, так как в отсеке для топки будет находиться отдел для закладывания камня.

1. Дно трубы заваривается заготовкой ли листового металла.
2. На расстоянии 1-2 см от низа выполняется вырезка окошко прямоугольной формы 24×8 для поддувала. Это даст доступ кислороду в отсек сгорания горючего и где извлекается зола.
3. На расстоянии 15-20 см от верней части поддувала вырезается другое отверстие для закладывания горючего. Его размер составит 20-24 см. Применяются специальные тонкие диски.
4. Сверху топки присутствует камера, в которую укладываются камни. Вырезается круглое отверстие на расстоянии 12-18 см от верха топочного отсека. Примечание: круглое отверстие должно быть 35 см в диаметре, смещение по окружности трубы составит 900.
5. Другая, диаметром 35 см отрезается по длине, которая равна внешнему диаметру большей трубы. Верхний сегмент срезается на ¾ в виде «лопатки», до границы переднего края.
6. К заднему торцу варится глухая стенка, а внизу к переднему заглушка с дверцей. Через нее будут закладываться камни и заливаться вода для создания пара.
7. Вырезанная «лопатка» вставляется в отверстие главной трубы. Ее наружный выступ должен быть 2-3 см. Внутри по всему периметру должен остаться промежуток, который полностью заваривается. Для усиления устойчивости конструкции к корпусу привариваются прутки.
8. На основе диаметра главной трубы производится вырезание из листовой стали куска округлой формы. Чтобы зафиксировать колосники, в вырезанном круглом куске стали прорезаются отверстия прямоугольной формы;
9. Топливник вваривается в главную трубу, параллельно полу, на 2 см выше верхнего края отверстия поддувала.
10. Основание поддувала прорезается из металла, исходя из внешнего диаметра главной трубы. Под каменку привариваются ножки для ее удержания. После приварить к низу.
11. Главная труба является стенкой для бака для нагревания воды.
12. В вырезанном дне бака проделывается отсек для дымохода от края на 3-5 см.
13. В отверстие заваривается кусок трубы для дымохода, выступающий на расстояние 10-12 см.
14. Дно бака устанавливается на главную трубу. После приваривается на 10-12 см выше отсека для камней. Дымовая труба должна находиться сбоку от «лопатки».
15. Днище бака полностью обваривается. Внизу сверлится отверстие для подвода водяной трубы.
16. Для изготовления двойной крышки бака вырезаются 2 полукруглые части. Одна полностью приваривается, а другая служит для открывания бака и крепится на петли.
17. В итоге должна получиться вот такая печь:

https://youtube.com/watch?v=PPZ_OpmQikQ

Как обустроить место в бане для такой печки?

Но сначала следует позаботиться о фундаменте для такой печи – его лучше сделать из бетона, высотой 25-30 см. Как только фундамент подсохнет, на нем можно начинать выкладывать площадку 70х70, из кирпича в ряд или два ряда – только на глиняном растворе. Для этого подойдет красный или огнеупорный кирпич. В итоге же край площадки поднимется над полом на 15-20 см.

Нужно будет защитить и стены деревянной парной от сильнейшего нагревания – защитным экраном из кирпичей на ребрах, сцепленных глиняным раствором. Его высота должна получиться не меньше 1 м 20 см, а печь для бани из трубы будет находиться на расстоянии 20 см от экрана.

Установка уже сваренной печки из трубы в баню должна отвечать технике пожаробезопасности

Варианты сварных отопительных устройств

Думая о том, как самому сварить печь для бани, нужно вначале решить вопрос о том, какое будет использоваться топливо.

В отопительных металлоконструкциях применяется:

• дрова, паллеты, уголь и/или брикеты, т. е. твердое топливо;
• керосин и/или солярку, бензин с низким октановым числом (так называемый тяжелый);
• электроэнергия;
• природный газ.

Бензин и керосин имеют очень неприятный запах, поэтому их нежелательно использовать для топки печи в банеПеред тем как сварить железную печь в баню, которая будет функционировать за счет электричества, следует подумать о дороговизне подобного устройства. Электропечь требует бережного обращения, качественной проводки, тщательной изоляции всех проводов и соединений. Это намного увеличивает себестоимость и сложность проведения монтажных работ. Расход энергии во время эксплуатации печи высокий. Цены на электричество постоянно растут.

Электрическая печь в бане считается наиболее дорогим вариантом прогрева парилки

Топливо для газовой печи поставляется в баллонах или по специальной отводящей трубе. Ее подсоединяют к центральной магистрали. Газ создает высокую опасность взрыва или непроизвольного возгорания. Об этом следует основательно подумать, решая вопрос о том, какую печь сварить в баню.

Газовые печи в бане также являются недорогим вариантом для прогрева парилки, но очень взрывоопасным

Как изготовить металлическую печь

Поскольку никаких сложных вычислений и чертежей для создания банной печи не требуется, многие предпочитают произвести эту работу самостоятельно. Готовая самодельная конструкция по своим функциональным особенностям не будет ничем отличаться от фабричного аналога. Как правило, от такой печи требуется обогрев мойки, предбанника и парилки.

Перед тем, как сварить печку для бани своими руками, следует лишь закупить материалы и проконсультироваться со специалистами.

Для сварки печи потребуются следующие элементы:

• листовая сталь толщиной 8 мм либо металлическая труба сечением 50 см;
• дымоходная труба сечением более 10 см;
• прутья арматуры сечением 1 см или больше;
• колосники;
• металлический резервуар для воды емкостью 1000 л;
• дверцы для топки и зольника;
• аппарат ля сварки;
• болгарка с набором кругов для резки и шлифовки.

Чтобы понять, как правильно сварить печь для бани, предлагаем изучить подробную инструкцию с фото.

Итак, последовательность действий, как сварить печь в баню, такова:

1. Сначала нужно отрезать участок трубы около 1 м высотой, который нужен для выкладки каменки.
2. Для бака печи потребуется еще кусок трубы длиной 70 см.
3. В первом отрезке трубы в нижней части следует прорезать окошко для поддувала размерами 20×6 см.
4. Далее к верхней части окошка для поддувала нужно приварить металлическую планку.
5. В планке прорезают несколько отверстий для фиксации колосников в поддувале.
6. В центральной части проделывают окно размерами 30×30 см для доступа к топке.
7. На следующем этапе фиксируют завесы, дверцы и запоры для них.
8. Сверху над топкой располагают место для каменки, а также приваривают трубу перпендикулярно топке.
9. В каменке выкладывают камни.
10. Дымоход приваривается и проходит через бак и каменку, либо выводится отдельно.
11. Над каменкой на высоте 10-15 см располагается бак для нагрева воды, в котором предусмотрена съемная крышка, а внизу кран для слива воды.
12. Финишный этап – это зачистка и шлифовка всех сварочных швов.

У них есть ряд достоинств:

• наличие недорогих материалов;
• малые габариты;
• высокая скорость нагрева;
• пожарная безопасность;
• нет необходимости в технической документации;
• возможность самостоятельного монтажа;
• долговечность.

Однако стоит указать и ряд недостатков самодельных печей:

Требования пожарной безопасности

Принимая решение, где будет стоять конструкция, важно учитывать:

• расстояние от печи до стен постройки;
• размещение воздуховодов;
• каким материалом защитить стены от нагревания, возгорания.

Согласно СП 60.13330.2016 расстояние между металлической печкой, котлом и негорючей стеной (предел огнестойкости от 60 минут) составляет от 38 см.

Но на деле, даже если бани выложены из негорючего кирпича, пенобетонных блоков, их чаще всего отделывают горючей деревянной вагонкой.

При строительстве бани из бревен, бруса стоит соблюдать ряд рекомендаций:

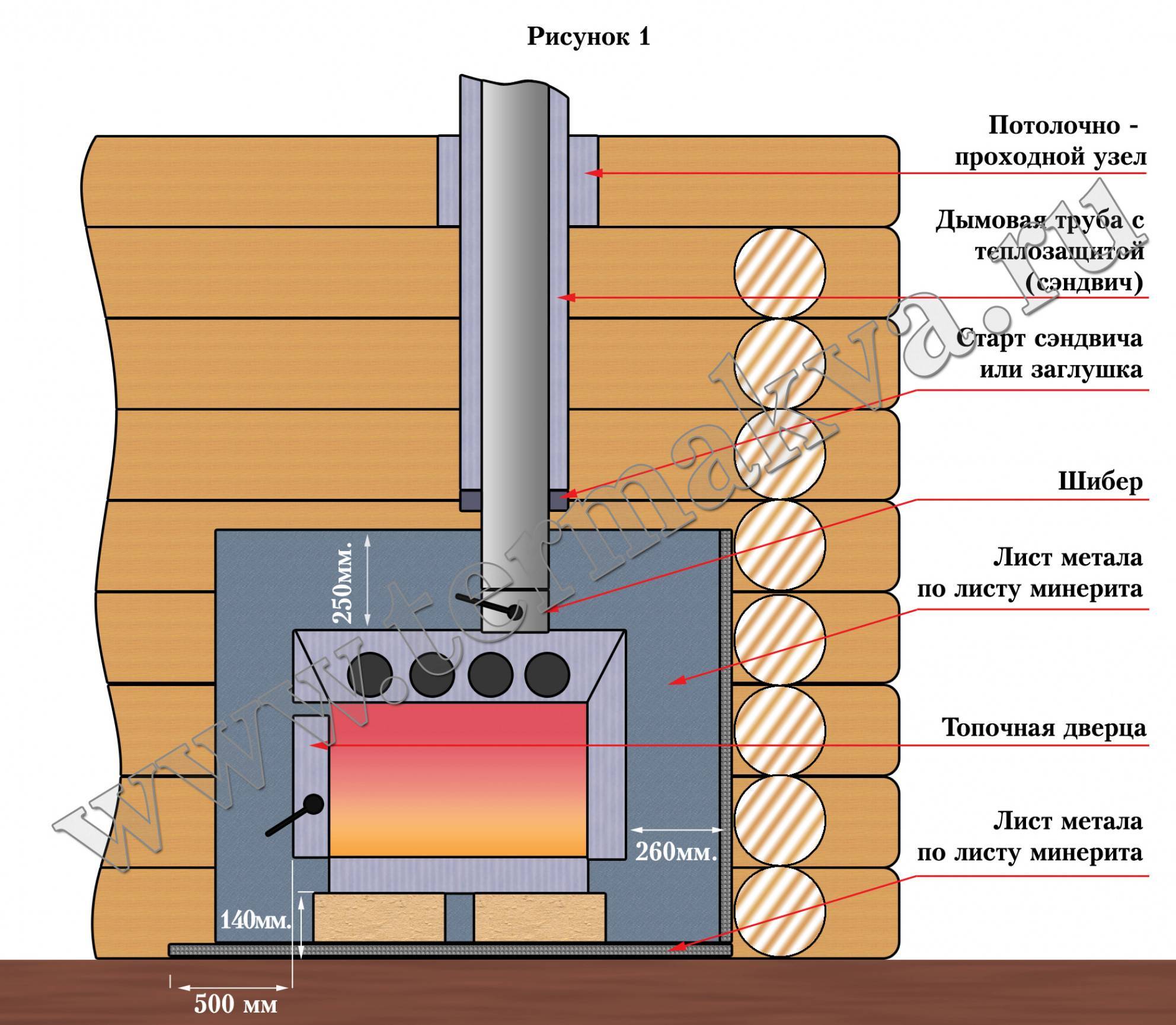

1. От перегородки, стенки без каких-либо защитных экранов до горячих поверхностей печи должно быть минимум полметра.
2. Стена от пола до уровня 25 см над топочной дверцей, через которую будет выводиться топливный канал, возводится из негорючего сырья. Минимальная толщина стены ‒ 12,5 см.
3. Расстояние от негорючего потолка в парной до верхней части печи ‒ от 80 см.
4. При отсутствии на потолке огнеупорной защиты дистанция от него до печи должна быть от 1,2 м.
5. Удаленность от дверцы топки до противоположной стены помещения ‒ от 1,25 м.
6. Между стенкой и передней частью печи с выносной топкой нужно оставить 3 см.

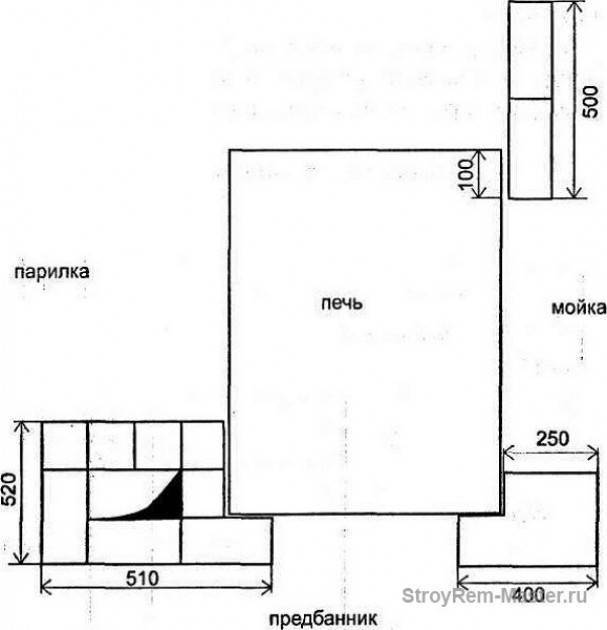

Фото: слева – вид сбоку, справа – сверху.

Как обустроить место в бане для такой печки?

Но сначала следует позаботиться о фундаменте для такой печи – его лучше сделать из бетона, высотой 25-30 см. Как только фундамент подсохнет, на нем можно начинать выкладывать площадку 70х70, из кирпича в ряд или два ряда – только на глиняном растворе. Для этого подойдет красный или огнеупорный кирпич. В итоге же край площадки поднимется над полом на 15-20 см.

Нужно будет защитить и стены деревянной парной от сильнейшего нагревания – защитным экраном из кирпичей на ребрах, сцепленных глиняным раствором. Его высота должна получиться не меньше 1 м 20 см, а печь для бани из трубы будет находиться на расстоянии 20 см от экрана.

Установка уже сваренной печки из трубы в баню должна отвечать технике пожаробезопасности

Обустройство дымохода

Дымоход является важной составляющей для выведения продуктов сгорания. Они бывают трех видов:

Они бывают трех видов:

1. Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
2. Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
3. Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.

Процесс сборки:

• Перед установкой нужно обозначить место для проделки отверстия.
• На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
• Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.

Советы по эксплуатации

Фундамент для банной печи

Раскаленный металл опасен серьезными ожогами и возникновением пожара. Поэтому следует соблюдать несложные правила:

• Самодельная металлическая печь в первую очередь отличается компактными размерами и небольшим весом. Но это не должно влиять на отказ от изготовления индивидуального фундамента под конструкцию. Высота основания должна составлять не меньше 20 см от поверхности пола. Материалом изготовления фундамента может быть монолитный ЖБ, полнотелые блоки из бетона или кирпичная кладка.

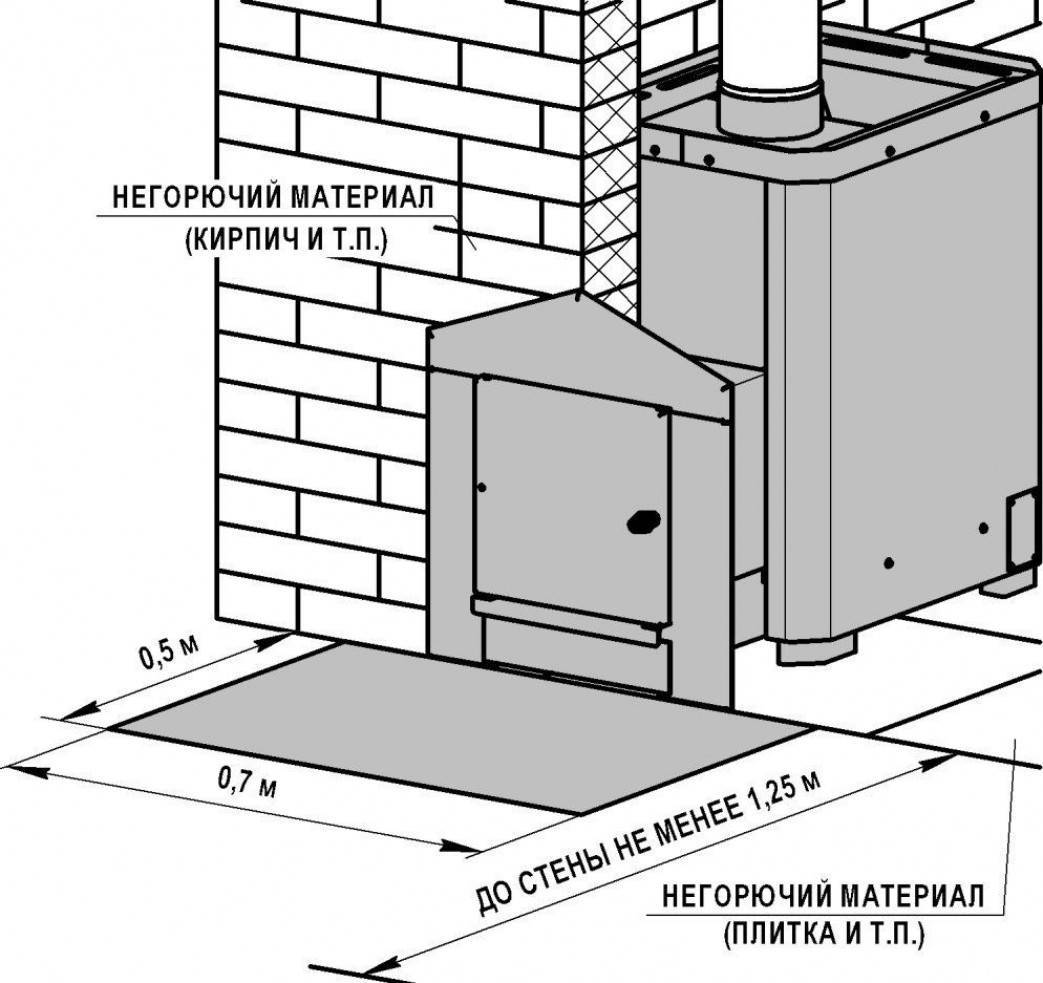

• Участок пола перед топкой с поддувалом покрывают металлическим листом размером 50 х 70 см.
• Открывание дверец должно быть направлено в сторону входного проема парной или предбанника.
• Между дымоходом и другими раскаленными металлическими элементами конструкции и деревянными стенами помещения должно быть свободное расстояние не меньше 100 см.
• Бак должен быть заполнен водой до того, как начинается растопка бани. Во избежание парового удара и получения термической травмы не допускается заполнение бака водой при работающей печи.
• На внутренней стенке дымохода образуется конденсат с агрессивным химическим составом. Чтобы снизить его количество, трубу дымохода снаружи утепляют минеральной или базальтовой ватой. Толщина утеплителя должна быть не меньше 8 – 12 см. В продаже можно встретить готовые дымоходы в виде сэндвич трубы из нержавеющей стали.

Способы установки печи

В классическом варианте принято размещать печь прямо в парной. Но еще ее устанавливают в парной с выносом топки в предбанник или комнату отдыха. В маленьких баньках допустимо топку разместить с уличной стороны.

Разберем каждый из способов подробнее.

В предбаннике, комнате отдыха

Такое обустройство отопления имеет несколько весомых преимуществ:

1. Кислород в парилке не выжигается огнем.
2. Больше свободного пространства в парной.
3. Проще поддерживать чистоту в комнате, чистить зольник.
4. Закидывают дрова в предбаннике. Здесь же нужно располагать и дровницу.
5. Нет необходимости отдельно обогревать предбанник, при условии, что печи хватает мощности.

Для этого подходят печи с выступающим топливником, прямоугольной формы.

Монтаж такой конструкции следует планировать на этапе строительства бани, иначе придется ломать часть перегородки между комнатами.

Для этого в стене оставляют отверстие, которое потом обшивают огнеупорными материалами. Печь нужно ставить так, чтобы доступ к топке был снаружи, то есть со стороны предбанника.

В парной

Самый популярный вариант в классической русской бане. Печь целиком размещается в парной. Отсюда же проводится загрузка дров. Поэтому нужно сразу оставить еще немного места под дрова.

Преимущество печи в парной ‒ удобная регулировка тяги открытием/закрытием топочной дверцы. Красиво смотрится устройство с дверцей из закаленного стекла, через которое будет видно огонь.

Минусы такого расположения:

1. Сложнее следить за чистотой вблизи печи.
2. В маленькой парной кислород будет быстро выжигаться пламенем.

Расположение печи нужно спланировать заранее, чтобы отдыхающие не соприкасались с раскаленной поверхностью.

Ставить лучше печку в углу, чтобы, поливая камни водой, никто не обжегся горячим паром. Обязательно нужно, чтобы расстояние от печи до полок соответствовало действующим нормам и правилам пожарной безопасности.

Печь установить будет проще, если придерживаться руководства производителя. Для защиты стен от возгорания следует обустраивать огнеупорный фартук.

Для хорошего воздухообмена в помещении нужно сделать вентиляционное отверстие в полу. Выше не стоит ‒ жар будет уходить из помещения.

С выходом на улицу

Этот вариант для сезонной бани на даче, оформленной в виде бочки, мини-домика. Загрузка топлива, чистка от золы производится на улице.

Минус такого решения ‒ неудобство контроля заполненности печи дровами, углем и поддержания необходимой температуры.

Сложности при изготовлении

Изготовить подобный агрегат самостоятельно под силу только человеку, обладающему базовыми знаниями в печном деле, а также имеющему навыки работы со сварочным аппаратом. Только при этом условии можно сказать, что постройка банной печи из газовой трубы — простая затея.

Справка! Во всех других случаях нанимайте бригаду для выполнения работ. Пробелы в знаниях и кустарный подход приводят к серьёзным последствиям.

Так, в процессе сварки возникают две наиболее частые проблемы:

• ​

  Слишком сильная тяга в будущей печке. В этом случае следует заранее вмонтировать задвижку в трубе.

• Риск возгорания сажи. Пренебрежение этим нюансом чревато неизменным ухудшением качества отопления и взрывоопасностью. Избежать этого в горизонтальной печи можно при помощи дожигателя.

Дожигатель делается так: в верхней части корпуса приваривается горизонтальная площадка, закрывающая половину всего пространства. Ещё выше, почти у самого верха, в стенке печки проделываются два отверстия. К ним приваривают маленькие цилиндры (щели получаются в виде трубок), которые затем немного отгибаются в сторону трубы.

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

• сварочный аппарат,
• болгарка,
• куски арматуры,
• отрезок трубы соответствующей длины и диаметра,
• металлические петли для закрепления дверок,
• кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Рекомендуем ознакомиться: Монтаж различных видов пластиковых труб для линий водопровода своими руками

Интенсивность горения регулируется двумя способами:

• При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
• Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

• Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
• Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
• К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
• В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
• Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Рекомендуем ознакомиться: Функции трехходового крана под прибор для измерения давления (манометра)

Описание типовых схем печей из трубы

Печь из трубы представляет собой металлический цилиндр с проделанными отверстиями для топки и зольника и приваренным сверху дымоходом. Существует два основных варианта печей из труб:

• горизонтальный;
• вертикальный.

Горизонтальные модели годятся для бань и производственных помещений, так как их конструкция предусматривает установку бака для нагрева воды и других вспомогательных приспособлений.

На «лежачих» печах устанавливаются мангалы и решетки для барбекю, что делает их оптимальным вариантом для приусадебного участка или дачи.

Вертикальные печи занимают небольшую площадь и подходят для обогрева бытовок и приготовления пищи на маленьких дачных кухнях.

Справка. В вертикально расположенной печи дрова прогорают быстрее и дают больше жара, а горизонтальные конструкции растапливаются медленнее, но позволяют дольше сохранять тепло при меньшем количестве расходуемого топлива.

Заключение

К строительству пески для бани нельзя подходить сумбурно. Необходимо произвести расчеты средств, материалов, времени. После подведения итогов – если у вас сходится смета с вашим бюджетом, можно приступать к строительству. Любое отхождение от правильной последовательности постройки печи может привести к не обратимым последствиям.

Если у вас есть знакомые профессионалы, стоит их попросить о консультации или помощи. В случае если вы решили построить все своими руками, наберитесь терпения и точно следуйте инструкциям, примерам и пожеланиям данной статьи в постройки печки для бани и у вас все обязательно получится.

Для тех, кто прочел всю статью, но информации не хватило, или необходимо вам наглядное пособие, предлагаем ознакомиться с нашим подробным видеороликом о постройки печки для бани собственными руками
