Способы установки теплого пола в каркасных домах

Теплоизоляция пола первого этажа

Если вы решили построить дом на винтовых сваях своими руками, то особое внимание нужно уделить утеплению пола первого этажа. Конструктивный пирог деревянного пола на втором этаже не требует такой тщательной теплоизоляции. Как правило, строительство домов на сваях ведётся с использованием подшивки балок

Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш

Как правило, строительство домов на сваях ведётся с использованием подшивки балок. Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш.

Схема пирога деревянного пола на лагах с утеплением

Теперь можно приступать к устройству гидро- и пароизоляции. Для этого делаем следующее:

  1. Поверх лаг расстилаем гидроизоляционную плёнку так, чтобы она провисла в просветы между лагами. Можно использовать мембранную гидроизоляцию или обычную плёнку.
  2. Укладываем в промежутки между лагами (поверх плёнки) теплоизоляционный материал. Для этих целей подойдёт минеральная вата. Если вы хотите хорошо утеплить свой дом на сваях, то лучше используйте базальтовую вату.
  3. Гидроизоляционную плёнку на лагах нужно зафиксировать степлером.
  4. Конструктивный пирог пола первого этажа в доме на сваях должен включать пароизоляцию. Если вы ведёте строительство своими руками, то не забывайте, что пароизоляционный материал укладывается с нахлёстом 150 мм. Стыки обязательно проклеиваются.

Вышеописанным способом выполняется строительство пола первого этажа в любом помещении, будь то ванная, кухня или жилая комната. Что касается конструктивного пирога пола второго этажа, то его можно делать без тепло- и гидроизоляционного материала. Но в ванной и других местах с влажными процессами стоит заложить в конструкцию пола гидроизоляционный слой.  В предложенном ниже видео вы можете более детально узнать об устройстве пола дома на сваях своими руками.

Укладка напольного покрытия

Пример укладки шпунтованных досок финишного покрытия

Следующий слой конструктивного пирога делается доской толщиной 3 см. При укладке досок своими руками соблюдайте шаг  40-50 см. Такая обрешётка по лагам позволит получить вентиляционный зазор. Крепить доски к лагам можно саморезами.

Дальше строительство пола в доме ведём в таком порядке:

  1. На обрешётке из досок выполняем укладку чернового пола. Это может быть шпунтованная или обычная доска. Крепим её к обрешётке саморезами.
  2. По доскам своими руками можно укладывать приобретённое напольное покрытие.

Поскольку в ванной и санузле лицевым слоем пола будет плитка, то для выравнивания поверхности на черновые доски лучше настелить фанеру или ОСП. При этом в конструктивный пирог в таких помещениях нужно заложить дополнительную гидроизоляцию, которую укладывают по фанере.

Тёплый пол каркасного дома

Своими руками можно выполнить тёплый пол в доме на сваях. На предложенном ниже видео это не показано, но процесс несложный и проходит в такой последовательности:

  1. Конструктивный пирог тёплого пола включает такой же несущий деревянный каркас, как и для пола без подогрева, с той лишь разницей, что листы фанеры укладываются не на доски подшивки, а на черепные бруски, прикреплённые к лагам саморезами по бокам. Можно использовать черепной брусок сечением 30х30 мм и крепить с шагом 15-20 см.
  2. После укладки фанеры на бруски и выполнения гидроизоляции в просвет между лагами укладываем пенополистирол. Верхняя поверхность пенополистирольных плит должна быть в одном уровне с верхом лаг.
  3. Далее нужно уложить слой пароизоляционный плёнки, заведя её на стены выше предполагаемого уровня чистового пола.
  4. Поверх плёнки настилаем армирующую сетку и заливаем её тонким слоем цементного раствора.
  5. Затем на отражающий слой из фольгоизола выкладываем нагревательные маты системы тёплого пола. Выполняем бетонную стяжку.
  6. Производим укладку напольного покрытия. Если пол делается в ванной или на кухне, то можно использовать плитку.

Подробнее о том, как сделать пол в каркасном доме, можно посмотреть в предложенном видео:

https://youtube.com/watch?v=SYV5vkZOWZk

Особенности

Данная система отличается простотой установки. Прокладывать теплый мат можно прямо на лаги перекрытия, стяжка для нормально работы электрического пола не нужно. Однако система имеет и негативные стороны:

  1. Потребление большого количества энергии;
  2. Медленное нагревание пола;
  3. Быстрый выход из строя секций.

Электрический теплый пол для использования в каркасном доме подходит для любого типа фундамента, монтируется прямо под финишное покрытие. Его ремонт достаточно прост: при выходе из строя секции она просто заменяется на новую. Отсутствие стяжки дает доступ к нагревательному элементу в любое время.

Пользователи разделились в своих симпатиях поровну. Для одних показателем является скорость нагрева и вариативность в выборе источников питания, для других главным аргументом становится относительная дешевизна и простота укладки. Нельзя четко выделить лидера в этом споре. Для конкретного проекта дома подойдет один из вышеописанных видов.

Пример расчета

В таблице имеем нормы, но они для одного квадратного метра. Чтобы рассчитать требуемую мощность на все помещение, надо высчитать обогреваемую площадь. Полученную цифру умножим на выбранную норму.

Покажем на примере, как рассчитать мощность теплого пола. Электрический теплый мат укладывать будем только на свободной площади. В ванной это составляет 3,5 квадратных метра.

Сначала надо определить площадь подогрева

Исходя из таблицы, для ванной на квадратный метр требуется 150 Вт мощности теплого пола. Но плитку будем класть толстую, поэтому возьмем мощность с запасом. Будем считать по 180 Вт/м².

Всего требуется 180 Вт/м² * 3,5 м² = 630 Вт. То есть, надо будет найти кабельный мат, который на 3,5 квадратах будет давать не менее 600 Вт тепла.

Расчет нагрузки от стяжки в каркасном доме по деревянным лагам

Теплый пол в каркаснике ничем не отличается от других домов. Главное, прежде чем делать стяжку, подсчитать, рассчитаны ли лаги пола под нагрузку от бетона.

При расчетах нагрузок исходим из следующих цифр: средняя масса 1 куб. м бетона (с запасом) — 2300-2500 кг; общая кубатура вашей стяжки: площадь квартиры*высота стяжки, в моем случае это 87*0,06 (87 квадратов на 6 см стяжки) =5,22 куб. м. Масса моей бетонной стяжки итого: 5,22*2500=13000 кг. Делим на квадратуру и получаем 150 кг на м2 пола.

Мои полы делались под нагрузку 450 кг на м2, так что 150 запасных у меня было.

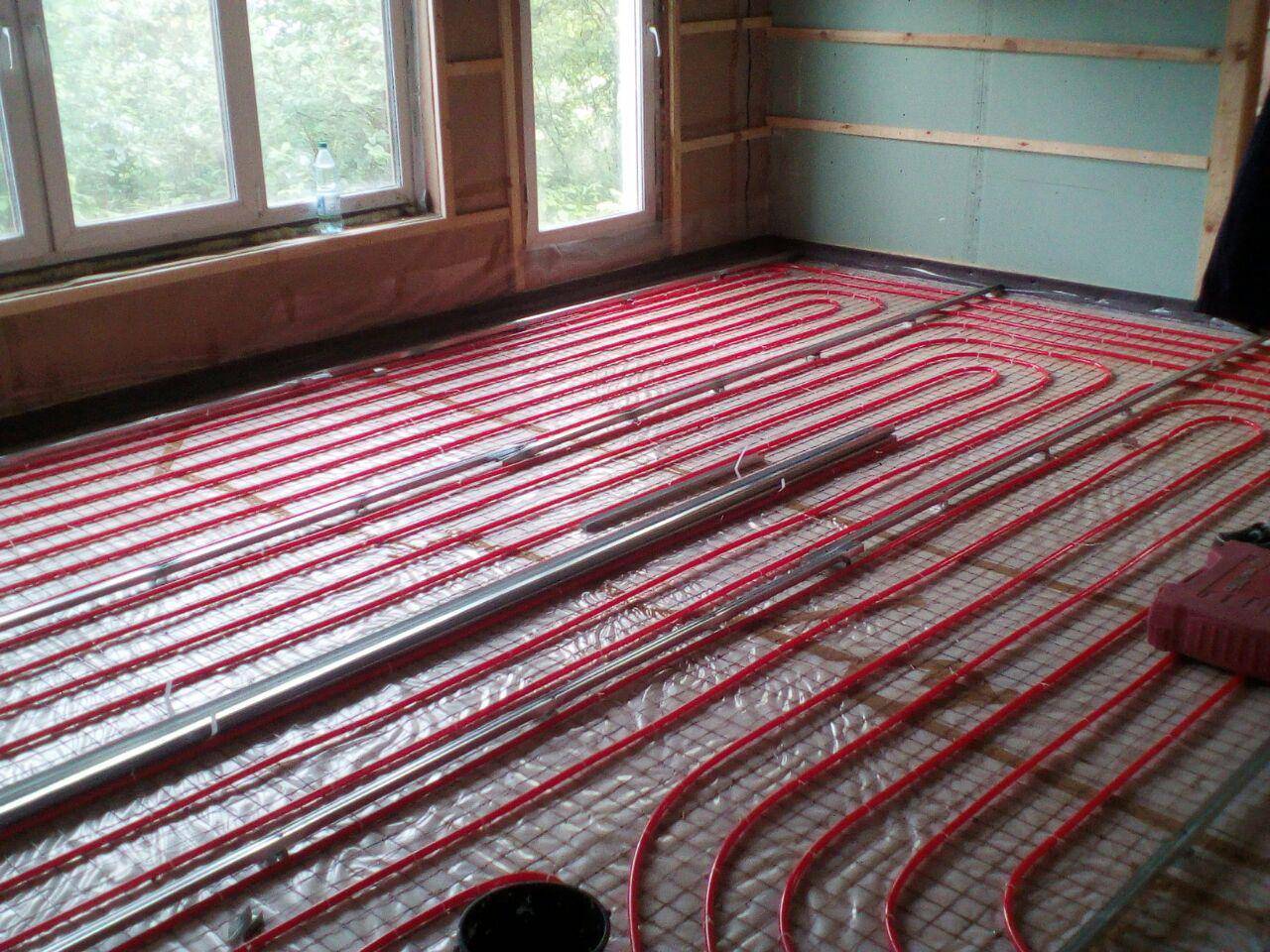

Выставление маяков под стяжку

На этом этапе уже подключились строители, так как это уже подготовка к стяжке, а она должна быть ровная. Толщина стяжки 60 мм, но где-то оказалось всего 40 мм, так как пол у меня был очень неровный.

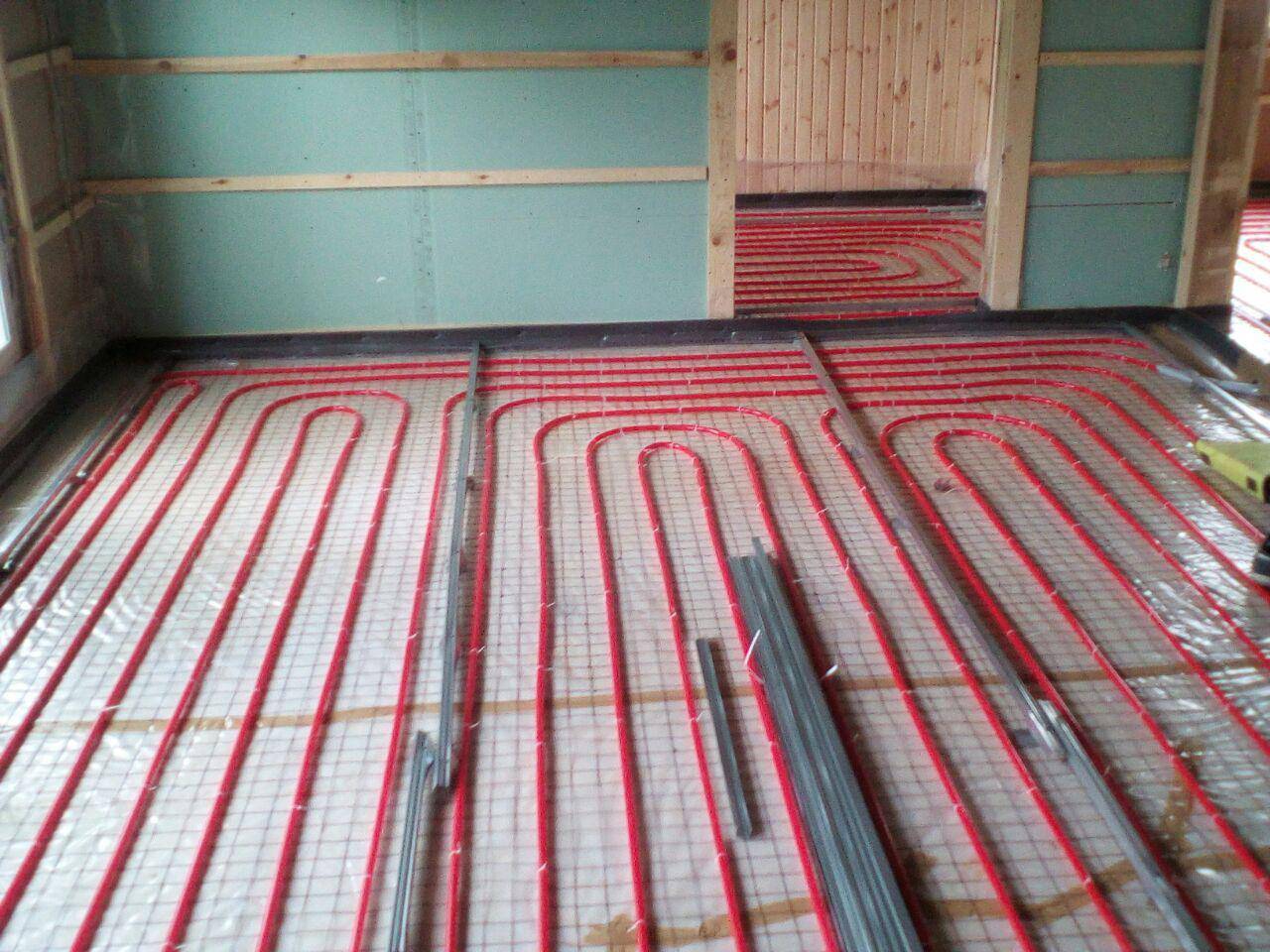

Маяки выставлялись из профиля с вкручиванием черных саморезов в фанеру. Маяки показали, что в рамках 11-метровой стены в некоторых местах перепады достигали четыре сантиметра! Вот поэтому я и решил делать стяжку, деревянные лаги я уложил очень криво.

Бетон заказали напрямую с завода. 6 кубов, правда почти целый куб в итоге остался, выкинули его мне на будущую «дорожку».

Можно ли сделать каркасную стену дышащей при условии наличия всех положенных изоляций

Вот это куда более реально. Дело в том, что если на пароизоляцию положить довольно толстый слой дышащего материала, то и стена будет дышащей. Например, гипсокартон делает любую стену дышащей. Два слоя гипсокартона делает стену еще более дышащей. Слой досок (25 мм), а на них вагонка (12 мм) тоже сделает стену более или менее дышащей.

Приведу парочку схем дышащего каркаса (но с пароизоляцией и изоляцией между каркасом и внешней отделкой). Идем от комнаты на улицу:

Схема №1

  1. Вагонка
  2. Доски наискось
  3. Пароизоляция
  4. Утеплитель (абсолютно любой. Вата, например)
  5. Изоляция под внешнюю отделку
  6. Что угодно

Выбор типа теплого пола

Правильное устройство системы теплого пола сэкономит затраты на отопление и создаст в доме комфорт и уют. Это, пожалуй, самый правильный вариант устройства отопления помещения, так как нагревается нижняя часть помещения.

После решения делать теплый пол следует выбрать его тип: водяной или электрический.

Электрический теплый пол

Отличается быстрой установкой и простотой подключения. Существенным недостатком является дороговизна электроэнергии, что делает затраты на отопление помещения высокими.

Электрический теплый пол устанавливают под поверхностью пола свободного от мебели. Его установка под диваном, шкафами и кроватью не эффективна и кабеля могут перегореть от перегрева. При расчете мощности системы учитывается, что на один квадратный метр площади расходуется 0,1 кВт энергии. На обогрев комнаты стандартных размеров (14-16 кв. м.) может понадобиться 1,5 кВт электричества.

Электрический кабельный теплый пол

Выделяют два основных вида электрической системы теплого пола:

  • кабельный;
  • пленочный.

Принцип обогрева бывает инфракрасным и конвекционным.

Установка такой системы проводится в стяжке. Сверху используют практически все виды напольного покрытия. Это может быть керамическая плитка, линолеум, ламинат. Нежелательным покрытием считается натуральный паркет или пробковый пол. Эти материалы могут рассохнуться, к тому же пробка не очень хорошо пропускает тепло.

Выбирая кабельный пол, следует учитывать его электромагнитное излучение. В жилых помещениях рекомендуется применять двухжильный провод, негативное влияние которого на организм человека меньше.

Пленочный электрический пол можно устанавливать без стяжки. Его расстилают непосредственно под напольное покрытие. Это значительно ускоряет процесс его установки и снижает трудозатраты.

К преимуществам электрической системы теплого пола относится отсутствие стяжки или очень тонкий ее слой, быстрота монтажа и мгновенный разогрев.

Установка электрического пола с помощью кабеля

Существуют и недостатки. Это высокое потребление электричества и зависимость от его постоянного наличия. Не рекомендуется устанавливать в комнатах с повышенной влажностью.

Водяной теплый пол

Эксплуатация водяного теплого пола дешевле. Обогрев происходит от теплоносителя, который нагревается газовым или твердотопливным котлом. Работа системы не так зависима от электричества, особенно при использовании котла на дровах или угле.

Стандартный монтаж водяного пола предусматривает его укладку в бетонную стяжку, размер которой составляет 5-7 см. Это ограничивало его устройство в каркасных домах, где технически сложно и нецелесообразно заливать пол или перекрытие цементно-песчаным раствором. Поэтому и была придумана более инновационная система – легкий водяной пол, который проводится без стяжки.

Он имеет ряд преимуществ:

  • меньший вес конструкции, что позволяет проводить монтаж теплого пола в каркасном или деревянном доме
  • система готова к эксплуатации сразу после установки;
  • меньшая толщина слоя пола;
  • возможность выполнения по индивидуальному заказу.

Существуют два типа легкого теплого пола:

  • деревянный;
  • пенополистирольный.

Стоимость деревянной системы дешевле, но ее монтаж более трудоемкий. Используется для установки по лагам. Толщина конструкции небольшая и не несет дополнительную нагрузку на конструкцию дома. Для большей эффективности на деревянное перекрытие дополнительно устанавливают утеплитель с отражающей фольгой.

Установка маячков при монтаже водяного пола

Для предотвращения направления теплого воздуха вниз используют систему легкого теплого пола с пенополистиролом. Алюминиевые пластины фиксируются на его мягком слое, а сверху конструкция накрывается гипсоволокнистым влагостойким листом.

Чтобы управлять системой водяного пола используют громоздкое дополнительное оборудование, которое позволяет отключать систему в каждой комнате отдельно.

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

  1. Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
  2. Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

  1. ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
  2. ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
  3. Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

  1. Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
  2. Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
  3. Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Утепление стен

Утепление стен каркасного дома кардинально отличается от утепления монолитных стен из кирпича или бруса. Утеплитель закладывается в полости, образованные каркасом, независимо от применяемой технологии.

Основные каркасные технологии:

  • Щитовая
  • Рамочная

В первом случае щиты представляют собой монолитные элементы, состоящие из листов обшивки и заложенного между ними утеплителя.

Во втором случае в качестве несущего элемента выступает рама из доски, в полости которой закладывается утеплитель.

Щиты имеют жесткую конструкцию, поэтому в них может быть заложен конструкционно прочный утеплитель, типа листов пенопласта (его еще называют пенополистиролом).

Каркасные рамы подвержены некоторым изменениям в геометрии вследствие усадки древесины и нагрузкам на них. Использование пенопласта в них не рекомендуется, так как он может разрушиться при деформации стоек из-за шарнирности всей конструкции. Основной материал для теплоизоляции каркасных рам – рыхлая по структуре минеральная вата.

Утепление стен каркаса

Закрепление минеральной ваты в полостях каркасных рам несколько затруднено: ведь стены стоят вертикально. Особенно это самых рыхлых сортов минваты. Ее монтаж производят после обшивки стен каркаса с внешней или внутренней стороны. Для укрепления утеплителя используются специальные тарельчатые дюбели. Если выбирают плотные сорта минваты, они хорошо удерживаются между стоек благодаря своей плотной структуре. Но более плотные сорта имеют и более высокую теплопроводность и слабее защищают от холода.

Отметим, что для более плотного прилегания минваты к стойкам каркасной рамы ее следует укладывать с нахлестом, порядка 5-10 см. Это предотвращает возникновение мостиков холода на самих стойках, так как теплопроводность древесины намного выше, чем у минваты.

Таким образом, утепление стен из готовых щитов производится закреплением утеплителя между листов обшивки уже в процессе их производства. Утепление каркасных рам осуществляется закладкой утеплителя в полости рамы в процессе возведения каркаса.

Стяжка в каркасном доме

Стяжку в каркасном доме на сваях или столбиках по грунту не сделаешь. Выход один — делать деревянный пол, настилать на лаги фанеру или ОСБ (в таком случае можно и этот материал) в два слоя. На это основание заливать стяжку. Но такое возможно, если:

  • Фундамент рассчитан с учетом нагрузки от стяжки.
  • Лаги тоже считали с учетом этой массы.

Если на стяжку фундамент не рассчитывали, лучше не рисковать. Тем более что есть варианты сделать теплый пол и без стяжки. Электрический можно уложить на фанеру. Есть варианты и водяного без стяжки.

Утепление пола в каркасном доме — одна из ключевых задач

С утеплением между лаг

В таком случае можно делать стяжку в каркасном доме. Но по какой схеме? Какой должен быть пирог пола? Можно сделать по первому варианту. В качестве настила использовать водостойкую фанеру в два слоя, а на нее расстелить слой пленки или другой более надежный материал для гидроизоляции, связать арматурный пояс и потом заливать стяжку.

Как сделать водяной теплый пол в каркасном доме — один из вариантов

Пару слов насчет приведенной выше схемы. В ней не подписаны мембраны, хотя на рисунке есть (синий цвет). Одна должна быть снизу — паропроницаемая ветрозащита. Вторая — поверх утеплителя. Вообще, стяжка сама по себе неплохой гидроизоляционный материал. Но наличие гидроизоляции поверх утеплителя в таком варианте желательно, чтобы раствор не затекал в утеплитель. И чтобы влага в растворе оставалась, а не стекала по швам между плитами утеплителя. Еще в схеме не отмечен черновой настил, на который укладывается арматура. В общем, схема не идеальна, но показывает общее устройство бетонного пола в каркасном доме.

Нужно или нет в данном пироге использовать утеплитель? Вообще, зависит от климата и от толщины утеплителя, который уложен у вас между лаг. Но если будете делать подогрев пола, то желательно уложить еще один слой теплоизоляции. В данном случае лучше себя поведет ЭППС — в стяжке он оптимальный вариант. На утеплитель тогда кладут арматуру, к ней привязывают трубы теплого пола или греющий кабель, а потом заливают стяжку.

Основание без утепления

Есть и другой вариант. Можно сделать неутепленный черновой настил, на него уложить гидроизоляцию, утеплитель (ЭППС) нужной толщины, сверху снова пленку (чтобы раствор не затекал), далее, как уже писали — арматура и стяжка.

Пол каркасного дома своими руками: вариант основы под стяжку

Можно в таком варианте делать теплый пол? Можно. Но слой ЭППС потребуется значительный — более 100 мм для большей части страны, а он недешев. Так что надо считать, какая схема обойдется дешевле. Обе они работоспособны. Вторая имеет меньше слоев, но более теплой получается первая.

Вроде использование ЭППС с деревянным полом противоречит всему, что говорили ранее. Если пол без подогрева, то да. При устройстве теплого пола ситуация меняется. Давайте подробнее.

Теплый пол в каркасном доме на сваях: схема с ЭППС

Смотрите, как работает такая схема. Снизу — проветриваемое подполье. И лаги, бруски и подшивка пола замечательно просушиваются. Тут все понятно. Влага из помещения пытается пройти через стяжку. Но стяжка сама по себе гигроскопична и впитывает влагу. А если что-то не впитается, влага дойдет до пленки/гидроизоляции и тут остановится. А если не останется и найдет дырочку в пленке, то пенополистирол также не проводит влагу. Так что рано или поздно она впитается в бетон и за счет капиллярного движения направится вверх. Эту влагу впитают в себя доски и вернут в воздух.

Но схема перестает работать, если между стяжкой и настилом появляется пароизоляционный слой. Некоторые покрытия требуют использования подложки. Так вот. Чтобы все было нормально, подложка должна быть паропроницаемой. А еще в такую схему лучше не укладывать ламинат. Он сырости точно не любит, а стыки воду пропускают.

Это интересно: Как класть плитку на пол в кухне — рассказываем по полочкам

Производим настил пола.

Подбирая вид материала для пола, надо чтоб он был не только прочный, но и лёгкий. Ведь желательно минимизировать нагрузку на опоры. Лучше выбрать древесину — осину, дуб или хвойные деревья. Дерево должно быть сухое, без повреждений. Его перед установкой нужно обработать антисептическими средствами.

Пол в каркасном доме на свайном фундаменте является двухслойным — основа и деревянный материал. Обустраивать его следует сразу после монтажа основания из свай и ростверка.

Работа состоит их нескольких этапов. Сначала делается обвязка, для этого нужны балки 10 на 10 см. Они устанавливаются на сваях, и соединяются шурупами. Если между ними более 3 м, то требуются дополнительные стойки посредине.

На балках монтируются лаги сечением 10 на 25 см, с шагом 50 см. Для их установки в обвязке делаются пазы, куда вставляются лаги, и крепятся к основе шурупами. Снизу производится обшивка лаг доской 3 на 3 см.

Чтобы конструкция получилась более прочной, сверху на лаги набиваются рейки с шагом 150 см. На них монтируется настил из плит ОСБ или фанеры. Предварительно в лагах прокладывается гидро и теплоизоляционный материал.

Настил на лаги

Под теплый пол и напольное покрытие не заливается стяжка в каркасном доме, а применяется обычный дощатый настил (прочитайте: “Как сделать теплый пол по деревянным лагам своими руками”). Используются для этого обычно шпунтованные доски с толщиной от 3 сантиметров. Значение толщины доски увеличивается с расхождением в расстоянии между соседними лагами. Для минимального 3-сантиметрового изделия хватит 40 сантиметров интервала между лагами, а при 4 сантиметрах придется увеличивать шаг до 70 сантиметров.

Процесс укладки настила выглядит следующим образом:

  • первая доска закрепляется шипом в сторону стены с отступом в 10-20 миллиметров. Такой зазор нужен, чтобы избежать деформации покрытия при расширении досок при воздействии температур и влаги. Подобное направление выбирается исходя из того, что доски стыкуются друг с другом путем подбивания и ударное воздействие лучше осуществлять на ровную сторону с пазом, а не деформировать шип;
  • процесс стыковки цикличен и повторяется до тех пор, пока не будет осуществлен настил по всей площади, но между досками рекомендуется стыки делать в разбежку. В таком случае стыки должны располагаться на лагах, что позволяет повысить прочностные характеристики настила.
