Делаем теплый пол в бане собственноручно

Особенности и варианты монтажа

Установка кабельного теплого пола и инфракрасной пленки имеет свои отличия. Перед укладкой любой системы обязательным моментом является правильная подготовка рабочей поверхности. Такой процесс необходим не только для качественного монтажа системы, а и для ее безопасной работы.

Подготовка основания

Пол для бани выполняется посредством стяжки. Если работы осуществляются по грунту, то требуется черновое покрытие.

Стяжка пола состоит из таких прослоек:

• гидроизоляционный пласт – полиэтиленовая пленка;
• утеплитель – пенопласт, минвата или керамзит;
• теплоотражающий экран;
• арматура – металлическая сетка.

Пример электрического теплого пола в бане

После укладки такого пирога осуществляется стяжка. Чтобы не возникло впоследствии трещин, рекомендуется заливать слой не менее 5 сантиметров.

Укладка кабельного пола

Монтаж электрической системы кабельного типа в бане должен осуществляется строго с соблюдением всех мер безопасности

Особое внимание при установке следует уделить деревянным перекрытиям. Все детали из дерева необходимо тщательно изолировать. Также рекомендуется их обработка огнезащитными средствами

Также рекомендуется их обработка огнезащитными средствами.

Для укладки кабельного теплого пола необходимо:

1. Система нагрева монтируется на подготовленную основу, которая включает теплоизоляционный и гидроизоляционный слой.
2. Перед тем как монтировать кабель следует произвести установку терморегулятора. В приборе предусмотрен специальный отвод для подключения заземления.  Так как баня это помещение с повышенной влажностью, то требуется установка устройства защитного отключения с автоматическими выключателями.
3. Для укладки можно использовать уже готовые маты с вмонтированным кабелем. В этих теплоизоляционных плитах проводник размещен с определенным шагом, поэтому укладка намного упрощается.
4. Если используются специальные маты, то замеры делать не нужно, так как кабель в них уже вмонтирован с определенным шагом. Для укладки электрического провода вручную часто используется специальная фольгированная подложка с разметками.
5. Кабель прокладывается на расстоянии от стены не менее 5 сантиметров. От любых нагревательных приборов обязательно нужно соблюдать дистанцию более 10 сантиметров.
6. Электрический кабель должен лежать без натяжки. Монтировать его нужно по заранее намеченной схеме. В процессе укладки следует не допускать перегибов провода. Все чертежи по расположения кабельной системы рекомендуется сохранять. Это позволит в дальнейшем без проблем просверлить отверстие в полу во время ремонта или обустройства бани.
7. После установки кабельной системы теплого пола осуществляется первичное тестирование устройства. Полная проверка рабочего процесса электрического контура позволяет определить качество укладки оборудования.
8. На правильно оформленную контурную систему обогрева выкладывается арматура в виде сетки. Далее проводится заливка пола.

Напольное покрытие можно монтировать после полного отвердения стяжки. Плитку рекомендуется выкладывать по истечении тридцати дней.

Монтаж инфракрасного пола

Пленочная система обогрева пола является менее мощным отопительным оборудованием, но более безопасна и хорошо сочетается с покрытием деревянного типа. Перед монтажными работами, как и в первом случае обязательно выполняется подготовка основания. При этом используется материалы, защищающие от влаги и теплоизоляционное покрытие.

Процесс укладки такой системы теплого пола имеет такие особенности:

1. На правильно оформленную поверхность равномерно выкладывается инфракрасная пленка. Для ее фиксации к полу используется скотч.
2. Пленочное тепловое устройство сверху покрывается специальной сеткой. На нее наносится предназначенный для напольного покрытия раствор клея, который должен полностью и равномерно покрывать поверхность пленки.
3. Далее можно делать облицовку банного пола.

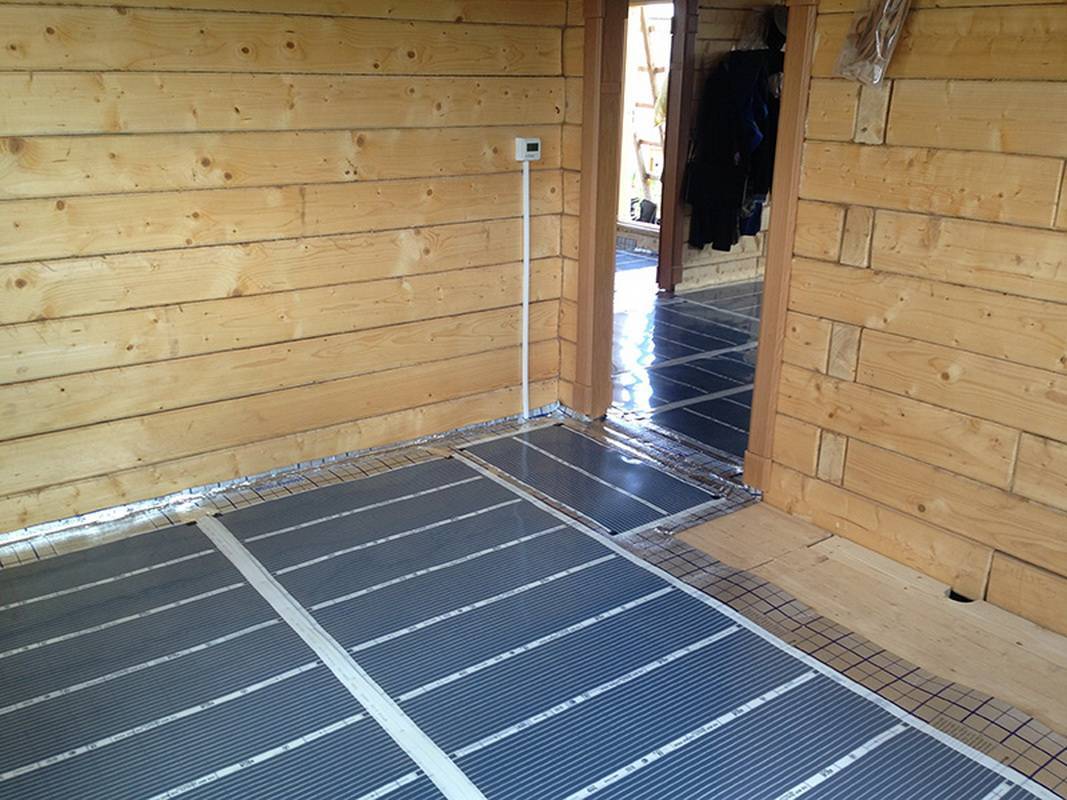

Инфракрасный теплый пол

Запуск отопительной системы пленочного типа можно осуществлять после полного застывания клеевого раствора. Перед укладкой финишного покрытия обязательно следует провести проверку всего нагревательного оборудования.

Теплые полы из инфракрасной пленки

Как уже отмечалось, инфракрасный пленочный пол является лучшим вариантом для помещений с повышенной влажностью. Легкий и быстрый монтаж позволяет собрать и подключить эту систему в бане своими руками. При этом обеспечивается высокая электробезопасность и надежная герметичность конструкций. Высота теплого пола в бане после всех работ составит не более 2 см.

Последовательность действий по монтажу будет следующей:

• Вначале выполняется стандартная подготовка основания.
• Далее раскатываются рулоны карбоновой пленки и фиксируются на основании скотчем или специальной лентой.
• Поверх пленки укладывается монтажная сетка, на которую наносится клеящий раствор, полностью покрывающий нагревательные элементы.
• После этого укладывается напольная плитка или керамогранит.

Систему отопления в новой баньке можно эксплуатировать сразу после того как полностью затвердеет клей для плитки в срок, указанный на упаковке.

Теплый пол на деревянный пол своими руками

Теплый пол на балконе

Электрический теплый пол под плитку плюсы и минусы

Электрический теплый пол под плитку

Кабельный теплый пол

Монтаж теплого пола

Устройство пола при водяном обогреве

От правильности создания пирога зависят и эффективность теплого пола, и уровень комфорта в бане.

Об устройстве теплого водяного пола

Общая схема основания выглядит так.

1. Черновой бетонный пол, обеспечивающий прочность и ровность всей конструкции.

2. Слой гидроизоляции. Он необходим для защиты перекрытий от образовавшегося конденсата. Можно использовать как обмазочные, так и рулонные материалы.





















   Для чего нужна гидроизоляция пола в бане

3. Теплоизоляция. С ее помощью можно минимизировать потери тепла, направив его в помещение.
4. Сетка для армирования. Она необходима для защиты изоляционных материалов.
5. Фольгированная подложка. Она обеспечит направление тепловой энергии внутрь помещения.
6. Трубопроводная обогревающая магистраль, уложенная «улиткой», что обеспечивает лучшую равномерность подогрева.
7. Чистовая стяжка из бетона, которая необходима для защиты системы теплого пола и выравнивания основания. При ее устройстве в моечной необходимо предусмотреть уклон для стока воды.
8. Облицовочное напольное покрытие.

Схема укладки такой системы

Именно бетонная стяжка считается наиболее подходящим вариантом для размещения водяного контура. Однако не следует забывать, что бетон набирает прочность в течение четырех недель. Соответственно, на это время увеличится срок проведения работ. К тому же в случае возникновения проблем в системе теплого пола (например, из-за протечек труб) ремонтные мероприятия отличаются трудоемкостью. В качестве альтернативного варианта можно использовать специальные маты из полистирола с желобами для размещения теплоносителя и фольгированным слоем для отражения тепловой энергии.

Особенности установки системы теплого пола

Чтобы исключить теплопотери, важно обеспечить качественную теплоизоляцию. Поверх нее следует укладка труб

Для продления срока службы пола, потребуется надежная гидроизоляция. Прежде чем приступить к монтажу труб, определитесь, в каких местах будут располагаться предметы мебели.

Для создания теплого пола подойдет один из вариантов прокладки труб: «улиткой» или «змейкой». Первый вариант хорош тем, что прогрев пола будет равномерным, однако с его монтажом могут возникнуть трудности. Что касается второго способа, то его установка более упрощенная, но добиться равномерного распределения тепла будет нелегко.

Если используется вариант укладки «змейкой», во время монтажа труб нужно делать незначительный шаг. Это станет причиной того, что теплоноситель будет охлаждаться, и определенные места в помещении окажутся неотапливаемыми. Этот момент придется учесть в ходе проектирования системы.

Водяная система обогрева может прокладываться под:

• Деревянный пол. Подобная система подразумевает наличие лаг, гидро- и теплоизоляционного слоя, реек, чистового пола.
• Бетонный пол. Основание нуждается в тщательной подготовке. Потребуется залив стяжки, укладка теплоизоляционного материала. Затем следует монтаж труб, который заливаются бетонным составом. В качестве финишного покрытия используется кафель.
• Полистирольные плиты. В таких изделиях должны быть предусмотрены отверстия для монтажа труб. Установка системы такого плана уместна при незначительной несущей способности фундамента. Ее плюсы заключаются в небольших финансовых вложениях.

Виды теплых полов в баню

• водяные;
• инфракрасные;
• кабельные электрические;
• воздушные и смешанные.

В первую очереди владелец должен рассчитать смету и определить финансовые возможности обустройства теплого пола. Водяной пол, к примеру, требует наливного пола и идеальной ровной поверхности. Системы кабельного типа нуждаются в электроэнергии, что увеличит не только счета, но и мощность на проложенную проводку.

Самые доступные из всех – инфракрасные, которые не требуют особых условий, но и прогревают не слишком толстые слои. Воздушную систему ставить очень дорого, поэтому дополнительную информацию стоит поискать в свободном доступе в сети и на специализированных форумах.

Водяные теплые полы в бане

Обустраивая водяной пол под плиточный или деревянный, необходимо проверить поверхность на ровность, спроектировать ход ведения труб и выбрать материал их изготовления. Система нагрева напольного покрытия – аналог традиционного отопления, но расположенный внизу.

Своими руками водяной теплый пол сделать сложно, поскольку трубопровод и петли контура требуют опыта укладочных работ, а недочеты приведут к поломке системы. Укладка проводится по определенной схеме – змейка, одинарная или двойная, или улитка.

От схемы зависит путь распределения тепла, в случае парилки стоит сделать улитку.

Последовательность выполнения контура водяного пола:

• выравнивание поверхности, в лагах или перекрытиях из дерева делаются особые выемки, по которым будет укладываться контур;
• прокладка теплоизоляционного слоя, повышающего теплоотдачу;
• монтаж поверхности – маты с бобышками и гибкие трубы, укладываемые между ними. Крепление может быть из аналогичных материалов;
• укладка контура, при этом петли не должны содержать крутых поворотов, в которых возникают воздушные пробки;
• проверка система и пробный пуск, определяют места возможных неполадок и утечек;
• заливка стяжкой и монтаж выбранного напольного покрытия.

Электрический кабельный пол

Отопление полов электрической системой основывается на греющем кабеле. Не стоит бояться за электричество во влажной среде – прямого контакта не возникнет, поэтому система абсолютно безопасна для человека. Кабель используется одно- или двужильный:

• в одножильном кабеле присутствует большое э/магнитное излучение, поэтому концы кабеля фиксируются на термостате;
• двужильный кабель отличается небольшим излучением и не требует возврата конца кабеля к термостату.

После выполнения работ определить разницу при эксплуатации практически невозможно. Профессионалы рекомендуют сразу определяться со схемой укладки кабеля – змейка предпочтительнее прочих рисунков, потому что кабель по всей своей длине не имеет потерь тепла.

От стен нужно отступить 0,05 м, а от батареи или котла – 0,1 м. Установка элементарна: кабель крепится к сетке или на скотч, конструкция укладывается по всей площади пола. Места, где будет мебель или массивные предметы не стоит отапливать.

Достоинства электрического обогрева полов:

• возможность абсолютного контроля нагрева;
• баня протапливается в независимости от времени года и других факторов;
• пол нагревается очень быстро, что повышает комфорт для владельца.

К недостаткам можно отнести высокое потребление электроэнергии, что невыгодно при редком использовании парилки.

Инфракрасный обогрев

Самый простой в монтаже и эксплуатации пол – инфракрасный. Эта система пленочная, имеет внутри вставки из теплопроводящих материалов. Инфракрасный обогрев просто сделать собственноручно, стоит недорого, позволяет задавать точные параметры обогрева, не требует ремонта, если одна из пластин перестает работать.

Выполняя работы своими руками, начинают обычно с теплоизоляционного слоя. Пленку с инфракрасным излучением можно расстилать по любым поверхностям, поскольку ограничений на основание нет. По всей площади парной раскатывается рулон обогревающей системы, подключается к сети (общая сеть питания).

Полы с водяным отоплением

Настильный способ укладки подходит для деревянных лаг русской бани и других ослабленных оснований

Водяной тёплый пол в бане может укладываться двумя способами. Выбор того или иного варианта зависит от характеристик основания и предпочтений хозяев бани:

• Укладка труб отопления в бетонной стяжке. Технология выполнения этого способа такая же, как и у систем электрического обогрева. Однако стяжка будет большей высоты из-за большего диаметра труб.
• Настильный способ укладки подходит для деревянных лаг русской бани и других ослабленных оснований, поскольку позволяет не перегружать пол. Обычно трубы настилаются на пенополистирольную или деревянную основу.

Для укладки подходят медные, пластиковые трубы и длинномерные гофрированные изделия. Такому полу не грозит перегрев, поэтому нет нужды соблюдать расстояние между трубами. Однако если элементы уложить слишком близко друг к другу трубопровод обойдётся в копеечку из-за большой длины. К тому же в зависимости от планировки помещения пол с густо уложенными трубами может обогреваться неравномерно из-за быстрого остывания теплоносителя в слишком протяжённом трубопроводе.

Схемы укладки теплого пола в помещении

Пластиковые трубы отопления можно укладывать как змейкой, так и улиткой. Центр укладки можно сместить в любую удобную для вас сторону. Около несущих ограждающих конструкций и дверных проемов шаг укладки можно уменьшить. Это позволит увеличить силу нагрева в тех местах, где наблюдаются наибольшие теплопотери. Так же, как и в случае с электрическими полами, под местами расположения мебели и оборудования прокладывать систему водяного отопления не нужно.

Последовательность устройства водяной системы обогрева пола:

1. Прежде всего, продумайте, где будет находиться место расположения котла для нагревания теплоносителя.
2. Обычно трубы укладываются поверх теплоизоляционного материала и армирующей сетки. Для фиксации труб можно использовать дюбеля, хомуты или просто привязывать их проволокой к арматуре. Очень удобно укладывать трубы водяного отопления на специальные пенополистирольные теплоизоляционные плиты, которые имеют выступы для фиксации элементов.
3. При устройстве водяной системы отопления обязательно предусматривается коллекторный шкаф. В него заходят два конца трубопровода. Там располагаются запорные вентили и различные регулировочные приспособления.
4. Затем система подключается к котлу и проверяется.
5. При укладке кабеля настильным способом в русской бане следующим этапом является выравнивание поверхности влагостойкими гипсоволокнистыми листами.
6. Если планируется устройство бетонной стяжки, то после проверки системы выполняется укладка цементно-песчаного раствора с армирующей сеткой. Можно использовать готовые сухие смеси с армированием фиброволокном.
7. После этого производится укладка выбранного напольного покрытия.

Видео о том, как правильно выполнять монтаж водяной системы обогрева пола:

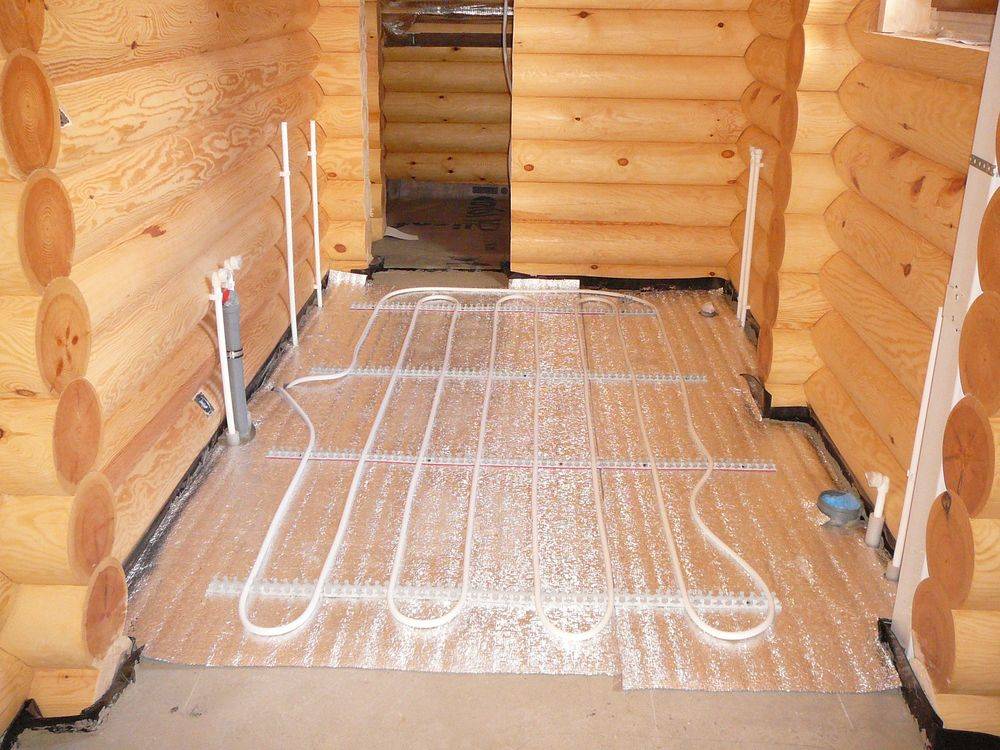

Укладка труб для водяного пола в бане

• Выполните разметку положения труб на полу. Трубы можно укладывать разными способами — спиралью, змейкой, петлями, на обогрев геометрия не влияет. Между трубами обеспечьте промежуток от 10 до 40 мм, зазор от трубы до стены — не менее 25 см.
• Трубы поставляются в бухтах, не вытягивайте их по виткам, а разматывайте и сразу крепите хомутами через метр. Петли не затягивайте, дайте возможность трубам свободно расширяться при нагревании.
• Повороты делайте с учетом минимального радиуса изгиба, равного пяти диаметрам трубы.
• Закрепите трубы к фланцам на коллекторе.
• Проведите проверку системы на герметичность, для чего заполните трубы водой и подайте давление 5-6 бар. Тщательно осмотрите все стыки, иначе вас скоро ожидает повторная укладка теплого водяного пола в бане.

Водяной теплый пол

Одним из наиболее популярных видов теплых полов сегодня является водяной теплый пол.Как следует из названия, тепло обеспечивается за счет прохождения нагретого жидкого теплоносителя в трубках, уложенных под поверхностью пола.В качестве теплоносителя может использоваться обычная вода или специально приготовленный жидкий антифриз на основе этиленгликоля. Теплоноситель с использованием антифриза применяют в не отапливаемых банях. Продается такой теплоноситель в 10-килограммовых канистрах. Выдерживает без замерзания температуру до -30°С.В отапливаемой бане можно использовать обычную воду.В общем виде схема устройства водяного теплого пола показана на рисунке ниже:

Вода подается от источника тепла (система отопления, котел или любой другой источник) в трубопровод подающего коллектора.Насос прокачивает воду по трубопроводу, уложенному под полом. Регулировка производится с помощью термостатов, подающих сигнал на сервоприводы.Трубы водяного пола могут быть изготовлены из меди, пластика или металлопластика.

Трубки укладывают на фольгированную пленку, способствующую отражению тепла вверх, заливают стяжкой и поверх производят финишную отделку (укладка плитки и т.п.).Трубы укладывают «змейкой» или «улиткой». «Змейка» проще в монтаже, «улитка» более равномерно прогревает пол.Ниже вы можете посмотреть видео укладки теплого пола своими руками (для воспроизведения нажмите на треугольник):

1. В случае протечки в одной из трубок придется демонтировать весь пол для ее устранения. Как вы понимаете, это довольно трудозатратное мероприятие.
2. Если баней приходится пользоваться от случая к случаю, а зимой она не отапливается, то не исключено промерзание и разрыв трубок в зимний период.

Кроме этих двух весьма серьезных обстоятельств есть и другие, менее значительные, но не добавляющие удобства в использовании водяного пола – это настройка и поддержание в рабочем состоянии сервоприводов, вентилей, клапанов, насосов, обеспечивающих заданную температуру пола.

Подготовительные работы

В бане трубы лучше укладывать в рейки, чтобы дерево хорошо просыхало и не гнило, а также быстрее прогревалось Сделать теплый водяной пол в бане от печи своими руками непросто. Если собственно монтаж системы может выполнить опытный домашний мастер, то рассчитать ее работу, особенно если предусмотрено несколько контуров обогрева, должен специалист.

Выбор конструкции пола

Теплый пол от печи можно обустроить разными методами.

Традиционный – укладка в бетонную стяжку. Трубы размещают на основании, заливают бетоном. Сверху настилают керамическую плитку, так как она хорошо проводит тепло. Особенность монтажа в парной и душевой – наклон поверхности для отвода воды.

Под деревянный настил – трубы укладывают на бетон, закрывают защитными материалами, сверху обустраивают деревянный пол. По способу прокладки отопительных контуров различают 3 вида монтажа:

• Реечная система – трубы размещают вокруг реек. Последние и направляют их, и удерживают на одном месте.
• Полистирольная – на бетонное основание выкладывают полистирольные подложки с выемками для труб. В них укладывают отопительный контур.
• Модульная – роль подложки выполняют маты со специальным креплением.

Все виды таких конструкций имеют общий недостаток – низкую стойкость к влаге. Полы нужно хорошо гидроизолировать.

Нюансы

Чтобы меньше тепла уходило через пол, рекомендуется проложить слой пеноплекса под контуром Обустройство отопления в парной, сауне, душевой имеет особенности:

• Пол кладут под наклоном. В самой нижней точке закладывают трубу, по которой вода выводится в канализацию.
• Основание нужно выравнивать, так как отопительный контур чувствителен к неровностям.
• Гидроизоляция двойная: поверхность заливают битумом и укладывают сверху внахлест листы рубероида. После застывания битума операцию повторяют.
• Для теплоизоляции используют жесткий материал, но рекомендуется продублировать его армирующей сеткой.

Уложить теплый пол можно на грунт. Для этого потребуется сделать песчано-щебневую подушку, а в качестве теплоизолятора использовать керамзит.

Электрический теплый пол

Если вы не готовы к трудностям, связанным с устройством водяного пола, вы можете рассмотреть вариант электрических теплых полов.В этом случае вам не потребуется укладывать трубопроводы, по которым прокачивается теплоноситель и делать сложную наладку всех взаимодействующих систем и механизмов.Электрический теплый пол делается с использованием электрического кабеля, который монтируется в толщу пола под финишным покрытием.Электрическая схема такого пола может быть выполнена так, как показано на рисунке:

Как видите, устройство такого пола значительно проще. Нагревательный кабель подключается к источнику электроэнергии, его нагрев регулируется термостатом.В целом устройство электрического пола выглядит так, как показано ниже:

Нагревательный элемент укладывается на фольгированную пленку, крепится монтажной лентой и заливается цементно-песчаной стяжкой с последующей укладкой кафельной плитки.Электрическая схема подключения терморегулятора теплого пола показана ниже:

На фотографии можно увидеть, как укладывается нагревательный элемент, поверх которого, кладется кафельная плитка:Также рекомендуем вам посмотреть видео, как укладывать электрический теплый пол на примере монтажа электрических матов Electrolux (для воспроизведения нажмите на треугольник):

• < Выбор и установка пластиковых плинтусов
• Устройство бетонного пола в бане >

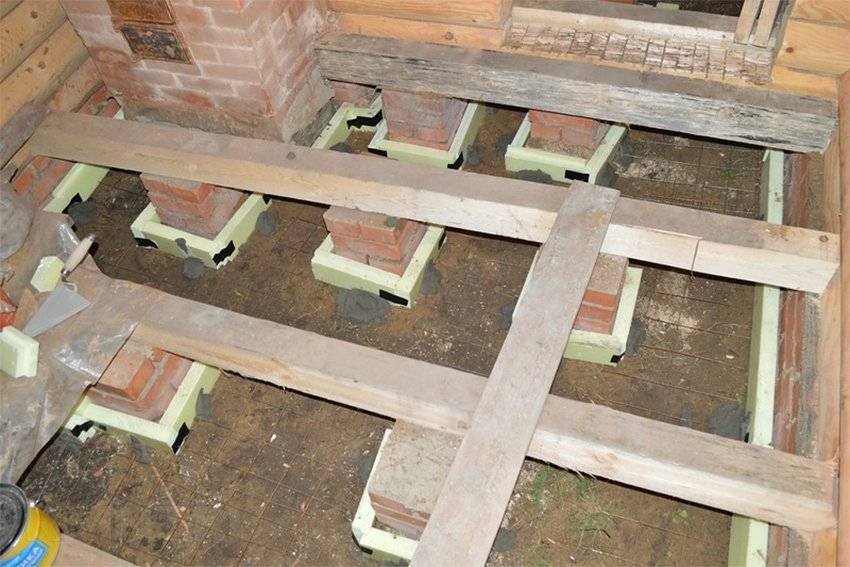

Варианты устройства деревянного пола

Есть две типовые конструкции полов из дерева, условно назовем их балочной и каркасной. Отличие простое: в каркасной системе пола используются доски, поставленные на ребро. Этот тип рекомендован при устройстве тонкого чернового пола из доски менее 20 мм. Частый шаг ребер жесткости (60–80 см) исключает прогибания и дает возможность заложить дополнительные 100–150 см утеплителя на подбитую снизу сетку или обрешетку.

Балочный тип основы хорошо подходит для полов из массивной доски толщиной 25 или 40 мм, где расстояние между лагами может достигать 1–1,2 метра. Балки выбирают крупного сечения, чтобы параллельно сократить расстояние между тумбами одного ряда. Хорошо подойдет брус 150х150 или 150х200 мм.

Нулевая точка для выравнивания системы деревянного пола должна находиться выше верхней плоскости фундамента на 2–3 см. Балки или доски рекомендуется выравнивать на монтажных клиньях и укреплять цементным раствором с добавлением 20–25% алебастра.

Утепление балочного пола задача не совсем простая, подбить нижнюю обрешетку рейками будет затруднительно. Поэтому использовать балочный массивный пол лучше в том случае, если он холодный, что характерно для отдельно стоящих и редко используемых бань.

Заливаем стяжку теплого пола

Принципиальных отличий стяжки обычного теплого пола в квартире или доме нет. Есть только особенность: в моечной должен быть уклон в сторону сливного отверстия. Уклон обычно небольшой, но он должен присутствовать. Это необходимо чтобы вся вода стекала, не застаивалась, не проникала вглубь. Потому, после того как разложили кабели, трубы или кабельные маты, а поверху настелили армирующую сетку, выставьте маяки для заливки стяжки с учетом этого уклона.

Заливка стяжки в бане должна производиться с учетом уклона в сторону слива

Есть один нюанс. Если черновой пол сделан без уклона,  толщина стяжки в разных местах будет разной. Если это не учесть при укладывании кабеля или труб, то температура в тех местах, где раствора будет больше, будет ниже. Выхода два:

• Делать черновой пол с таким же уклоном. То есть делать так, как рекомендуют: после гидроизоляции положить утеплитель, затем армирующий слой, сделать тонкую черновую стяжку с уклоном (толщина стяжки не менее 3см) и только после высыхания этой стяжки приступать к укладке нагревательных элементов. Долго, конечно, зато надежно. При устройстве теплого пола в бане в этом случае начинаете сразу с теплоотражающего металлизированного материала. А затем сразу укладываете нагревательные элементы и, после армирующей сетки, начинаете заливку стяжки по маякам.

• Если черновой пол готов, но уклона нет, то при укладке греющих кабелей или труб водяного подогрева, в местах, где стяжка будет более толстой, укладывайте кабель с меньшим шагом (ближе один виток к другому). Получится, что в этих местах будет выделяться большее количество тепла, и прогреваться будет весь массив примерно одинаково. Если же используете кабельные маты, ничего сделать нельзя. Просто примите это как данность.

Теперь поговорим о составе для стяжки теплого пола. Производители рекомендуют использовать специальные клеи для плитки и растворы для теплого пола. В них содержатся добавки, которые позволяют им хорошо переносить перепады температур. Но, судя по отзывам монтажников, неплохо себя чувствуют теплые полы и в стяжке из бетонно-песчаной смеси с добавкой пластификатора. Решение принимать вам, но стоимость специальных составов значительно выше, чем обычных (если брать их одного класса и одной фирмы).

Настилаем водяной пол своими руками

Водяной тёплый пол считается одним из наиболее удобных и выгодных для установки в бане. Система представляет из себя замкнутый трубопровод, по которому благодаря насосу циркулирует жидкость — это может быть как обычная вода, так этиленгликоль или антифриз (либо его водный раствор). Источником тепла для нагрева воды в трубах выступает котёл, сами трубы могут быть пластиковыми или медными. Также вам понадобятся насос и арматура.

Водяной пол — пожалуй, самый популярный вид подогрева для бани

Преимущества водяного обогрева:

• возможность обогреть большую площадь при умеренных энергозатратах;
• система мало подвержена механическим повреждениям и деформации из-за того, что целиком находится под поверхностью пола;
• равномерное распределение тепла по всей площади;
• не требует вложения больших денежных средств.

Недостатки водяного обогрева:

• требует значительных усилий, наличия аналитического склада ума от мастера;
• из-за того, что основа системы водяного тёплого пола — насос, который должен обеспечивать циркуляцию тёплой воды в круглосуточном режиме, возможен довольно значительный расход энергоресурсов;
• регулировать температурный режим может быть довольно сложно (многое зависит от источника тепла);
• если в системе появляется течь, обнаружить место её возникновения крайне сложно.

Инструкция по установке

Устройте теплоизоляцию поверхности пола, используя для этого матовый материал (минеральную вату или полистирол). Основная задача — обеспечить хороший уровень защиты от потери тепла. Таким же материалом утепляются и стены бани. Чтобы увеличить КПД системы, желательно постелить поверх теплоизоляционного слоя зеркальную плёнку (плёнка должна смотреть блестящей стороной вверх).

Поверх изоляции необходимо настелить арматурную сетку, к которой трубы будут крепиться с помощью пластиковых хомутов или клипс. Однако ни арматура, ни дополнительные пластиковые крепления не понадобятся в том случае, если вы подобрали для теплоизоляции полистирольные плиты со специальными планками для гибких труб, с помощью которых сразу можно закрепить ваш трубопровод.

Очень важно сразу же определить те участки пола, на которых будет располагаться мебель

Под мебелью не должно быть труб! Особое внимание уделите зонам возле наружных стен и дверного проёма — советуем сократить шаг укладки, чтобы помещение лучше прогревалось. Основные типы укладки труб, которые применяются не только для бани, но и для любых других помещений:

• змейкой — система простая и надёжная, но не обеспечивающая равномерный обогрев пола;

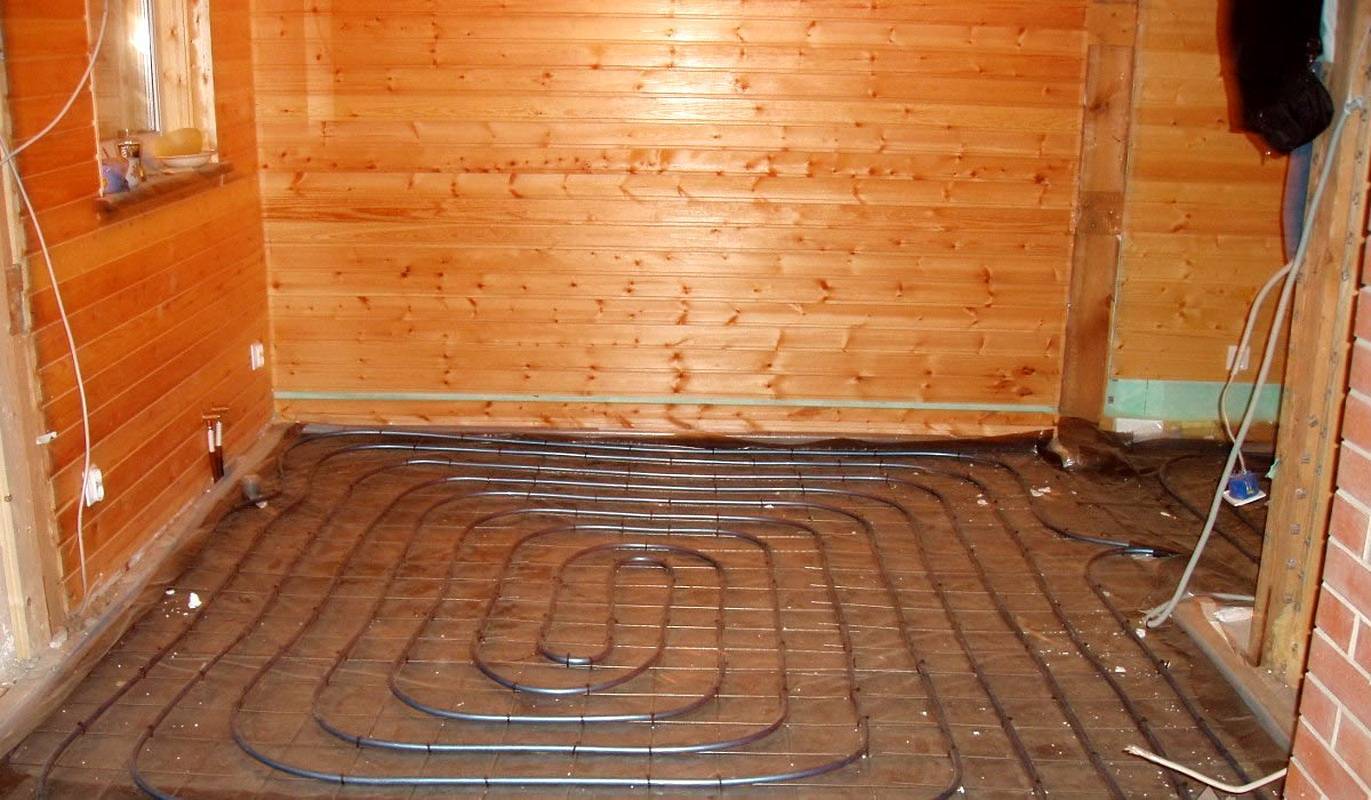

• улиткой — сможет обеспечить равномерный прогрев поверхности, но более сложна в монтаже.

Уложить трубы «змейкой» проще и быстрее, чем «улиткой»

Совсем необязательно располагать центр «змейки» или «улитки» в центре бани. Шаг укладки вы можете выбрать самостоятельно, однако не следует располагать трубы слишком далеко друг от друга — при расстоянии между ними в 40 см и более обеспечить эффективный обогрев в помещении будет довольно сложно. Но укладывать трубы слишком близко тоже не стоит: жидкость в слишком длинном трубопроводе быстро остывает.

Важный элемент системы водяного обогрева пола — коллекторный шкаф, к которому подведены концы трубопровода и в котором располагаются запорные вентили и регулировочные приспособления. Перед выравниванием пола и фиксацией стяжкой следует провести опрессовку системы, чтобы исключить возможность протечки.

Основные элементы сложной системы водяного обогрева пола, помимо труб, — котёл и коллектор

Осуществив проверку работоспособности системы, необходимо залить поверхность цементно-песчаной или сухой стяжкой, после застывания которой (около 28 дней) можно укладывать напольное покрытие.
