Как сделать складной мангал своими руками из металла?

Особенности исполнения и вариации материалов

В основу всегда закладывается металл – он не боится температурных перепадов, устойчив к механическому воздействию и погодным проявлениям, долговечен, удобен в обработке и эксплуатации. Компоненты конструкции могут быть соединены разными способами, хотя традиционно мангалы изготавливают методом сварки – он наиболее надежен, учитывая условия использования готового изделия.

Нередко сооружение для жарки мяса на шампурах проектируют так, чтобы оно было приспособлено к дополнительным функциям, например, добавляют топку, предназначенную для разогрева готовых блюд. Могут быть предусмотрены полки для инвентаря и банок со специями, отсеки, в которых будет проще сушить дрова.

При проектировании и выборе материалов опираются на следующие факторы:

что лучше в конкретных условиях – монолитное изделие или разборный вариант;
размеры рабочей части зависят от того, сколько персон планируется накормить шашлыками за раз. От габаритов аппарата зависит количество единовременно используемых шампуров;
какой эксплуатационный ресурс требуется от изделия – буквально пара сезонов или десятилетия;
как должна выглядеть конструкция.

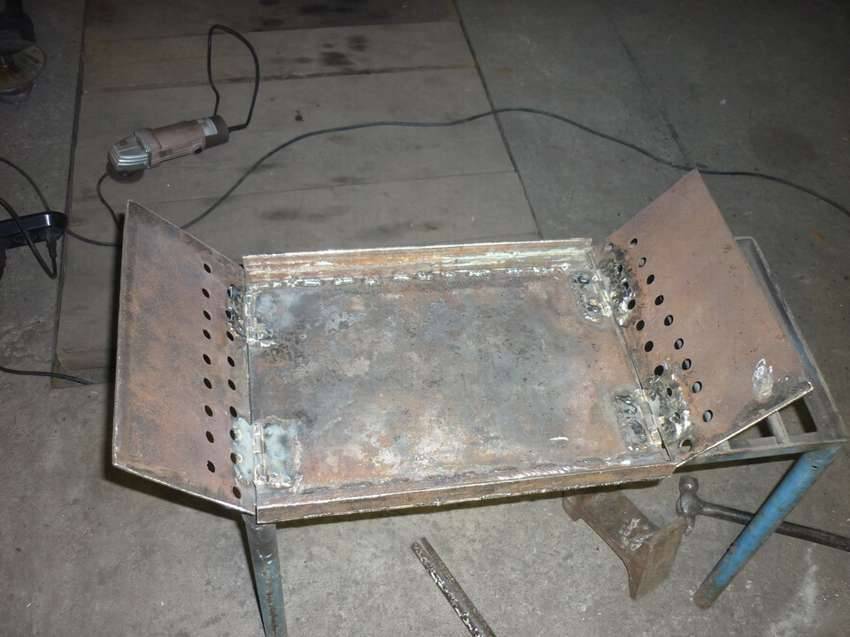

Как выглядит мангал сваренный своими руками

В последнем случае имеется в виду дизайн приспособления, прямым образом влияющий на функционал.

Жаропрочная сталь – самый удачный вид базового материала. Чугун дольше удерживает тепло, он надежен и долговечен, но чтобы работать с ним, нужны профессиональные навыки. Оцинкованная сталь – спорный вариант, так как многие полагают, что при нагревании она выделяет вредные вещества.

Это интересно: Поделки из металла своими руками, сварка инвертором и трансформатором

Создание железного мангала: пошаговая инструкция

При создании мангала мы будем использовать только самые простые методы и материалы, поскольку наша цель – изготовление бюджетной и опрятной конструкции. Для удобства выполнения процесса распишем все пошагово с наглядными материалами.

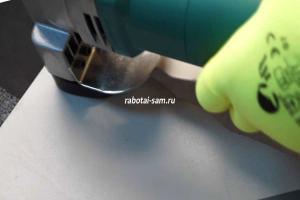

ШАГ 1: отделка краев. Начинается создание металлического мангала с выполнения диагональных надрезов в боковинах. Надрезы выполняются в двух углах, длина надреза порядка 1,5 см. Они нужны для облегчения загибки краев в будущем. Лучше всего эту процедуру производить посредством ножниц по металлу или специальным инструментом.

ШАГ 2: загибаем края на 1 см. Далее на заготовках нужно выполнить борта, для чего на листах, отступив сантиметр от края, необходимо провести параллельную кромке прямую линию. На боковинах линия чертится сверху и снизу, на торцах по бокам. На следующем этапе отгибаются края. Делается это плоскогубцами, строго по разметке. После этого полученные поверхности выравниваются легкими ударами молотка.

ШАГ 3: изготавливаем ножки. Для этого отрезаем от равнополочного уголка четыре части, длина каждой части – 1,05 м

Очень важно отрезать равные по длине ножки, иначе может возникать перекос мангала при его установке. Отрезать заготовки необходимо «болгаркой», избавиться от заусенцев можно при помощи напильника

ШАГ 4: разметка под болты. Следующий шаг – разметка отверстий под крепежные болты, которые будут находиться на ножках. Нужно отступить от торца уголка 2 см, оставить метку по центру полки (первый центр), используя обычный маркер. Далее опять нужно отступить от указанной точки 11 см (второй центр). Эту операцию необходимо произвести для всех четырех ножек.

ШАГ 5: сверлятся отверстия. Просверливаются отверстия под резьбовой крепеж. Сверление производится «по месту». Это означает, что боковина приставляется к уголку, после сверлится отверстие сразу сквозь боковину и полку уголка. Затем к другой грани уголка приставляется торцевой лист и сверлится вторая пара отверстий. Все скручивается в кучу.

ШАГ 6: сборка. После выполнения всех 16-ти отверстий можно начинать собирать конструкцию. Вначале необходимо отыскать недалеко от дома ровное место, потом воткнуть в землю одну ножку (можно использовать лопату). К этой ножке болтами и гайками прикручивается один торец и одна боковина. Со второго (свободного) края боковины вбивается вторая нога мангала. К ней приставляется второй торец, все скручивается крепежными элементами. Далее устанавливаются уголки, которые подсоединяются к оставшимся краям торцов мангала.

ШАГ 8: затягиваем все. Монтируется последняя боковина, все снова стягивается крепежом. Окончательная затяжка гаек выполняется плоскогубцами. Вторые плоскогубцы используются для исключения прокручивания болтов.

ШАГ 9: установка дна. Монтаж дна – просто кладем его на дно конструкции

Классификация мангалов с чертежами и фото

Из всех параметров металлических жаровен более-менее постоянной величиной остается только высота стенок (бортика): она обычно находится в пределах 13-15 см. Если сделать меньше, близко расположенные угли будут жечь мясо, если поднять выше, для нормальной прожарки понадобится много углей. А у нас не всегда есть возможность или желание ждать, пока приготовится достаточно большое их количество. Так что 13-15 см — самый разумный выбор.

Все остальные размеры мангалов из металла выбираете исходя из ваших личных предпочтений или обстоятельств:

Ширина зависит от размера используемых шампуров. Она должна быть на 8-10 см меньше. Если шампуры у вас 50 см (без учета ручек), соответственно, ширина мангала — 40-42 см.
Длинна мангала зависит от того, сколько одновременно шашлыков вы планируете жарить. Расстояние между ними — порядка 8-10 см. Вот и считайте. Если одновременно нужно уложить 8 шампуров, то нужна 72-90 см длинна — в зависимости от того через 8 или 10 см будете их размещать. В самодельных мангалах в длинных стенках часто делают выемки под шампур. Выемка может быть треугольной или округлой — кто как приспособится.
Высота ножек — дело сугубо индивидуальное. Кто-то не любит наклоняться, и ему требуется высота около 70-80 см, а кто-то может жарить сидя на корточках. Высокие ножки чаще делают у сварных мангалов, которые стоят возле дома или на даче. У переносных моделей, в целях экономии, они чаще небольшие — около 20-30 см.
Толщина металла. И снова-таки два подхода. Если вы собираетесь сварить мангал и поставить его, можно использовать более толстый металл — 3 мм и больше. Если же это будет сборная модификация, которую перевозят в багажнике или вообще несут в руках, то использовать лучше не более 2 мм. Если вам кажется, что это слишком мало, можно дно сделать из 3-ки, а остальные стенки из более тонкого металла.

Еще иногда делают на дно вторую пластину с продольными отверстиями по типу колосников. Наверное, это нужно для того, чтобы не выгорал металл на дне, но вполне можно обойтись и без этой детали.

Конструкции мангалов из металла особым разнообразием не отличаются. Это жаровня на ножках. Габариты жаровни и высота ножек — это все изменения. Есть, конечно настоящие произведения искусства, а есть варианты попроще, для выезда на природу.

Разборные мангалы

Трудно найти семью или группу людей (знакомых, друзей), которые бы летом не выезжали на природу, чтобы поправить свое самочувствие. Какой же отдых без шашлыков? На самом деле, были бы шампура, и была бы возможность развести костер, а также было бы, чем нанизать шампура. К сожалению, на такое приготовление может уйти масса времени, что и шашлыков не захочется. Другое дело, взять с собой раскладной мангал и быстро приготовить шашлыки. Переносной (разборный) мангал легко изготавливается своими руками.

Переносные мангалы могут быть:

Раскладными.
Сборными.

Раскладные или мангалы в чемодане

Раскладные мангалы чаще всего изготавливаются в виде чемоданчиков. Они могут быть с ручками или без них, переносимые в специальных чехлах.

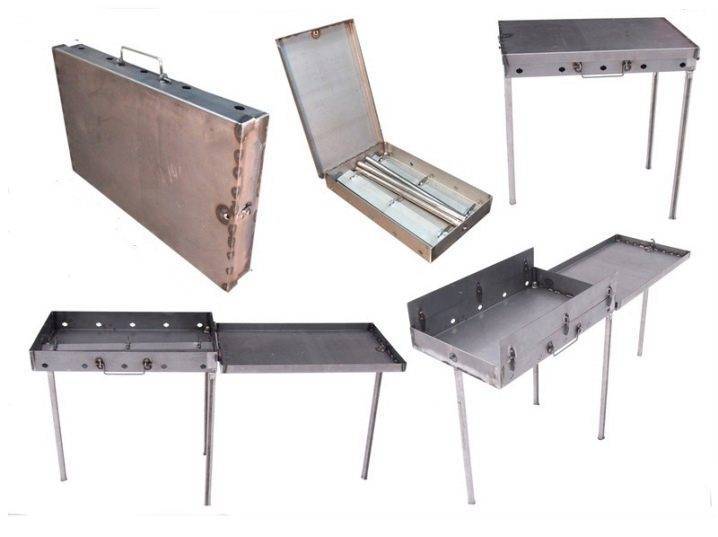

Мангал в чемоданчике — хорошая идея

Под мангал можно приспособить имеющийся чемодан, как в представленном варианте. Крепление всех частей осуществляется за счет дверных петель из металла (конечно же), которые закреплены с помощью электросварки. Создается впечатление непропорциональности конструкции за счет тонких ножек. Главное, чтобы изделие отличалось хорошей устойчивостью.

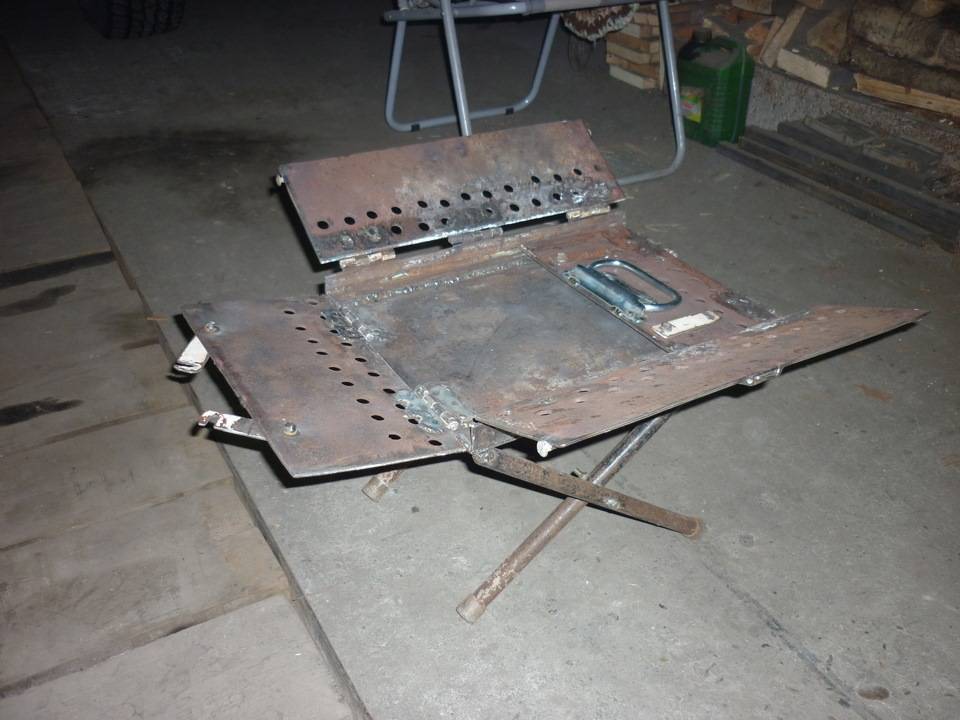

Следующий вариант переносного сборного мангала не предусмотрен для использования имеющего чемодана, но его можно упаковать в сумку из брезента, которую легко сшить самому.

Еще один мангал, который можно уложить в чемодан

Дно этого мангала имеет складывающиеся ножки, а остальные части разбираются и укладываются на дно по отдельности. Все элементы соединяются между собой за счет пропилов, которые проделаны до середины всех элементов мангала.

На видео представлена еще одна конструкция складного мангала.

Еще один раскладной мангал + деталировка и раскрой

Watch this video on YouTube

Разборные мангалы

Такая конструкция отличается от раскладных тем, что состоят из отдельных компонентов, не скрепленных ничем. Чтобы отдельные части стали мангалом, их необходимо собрать вместе, причем способы могут быть разными и зависят от уровней фантазии. Достоинство подобных конструкций в том, что они делаются без применения электросварки, но без болгарки здесь никак не обойтись.

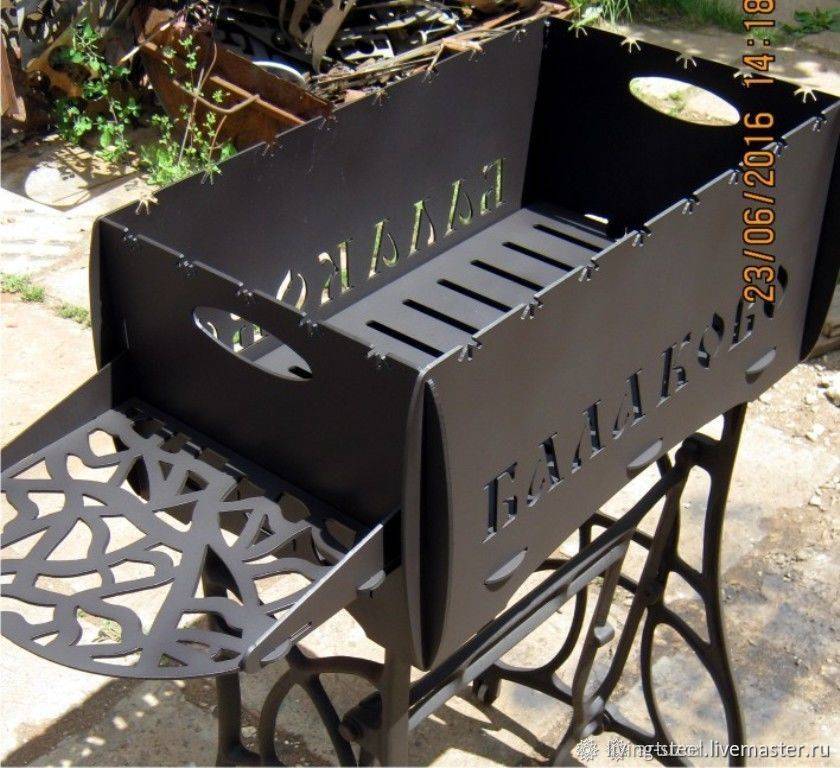

На фото внизу представлен сборной мангал, который можно сравнить с детским конструктором

Идея заслуживает на внимание, как и исполнение. Все элементы изготовлены с помощью болгарки

Это универсальный и полезный инструмент, владение которым не требует особых навыков. Чтобы сделать что-то подобное, лучше сразу изготовить все детали, используя для этого толстый картон. Хорошо, если толщина картона соответствует толщине металла, тогда точность будет идеальной. Собрав макет мангала из картона, тщательно подогнав все детали, можно переносить все размеры на металл.

Мангал из металла без сварки сделан из нержавеющей стали

Существуют разборные мангалы, конструкция которых такая же, как и в заводских моделях. Кроме того, что используется тонкий металл, ножки в таких конструкциях сделаны из уголков, с соответствующими пропилами, которые позволяют формировать отогнутые язычки. На боковых стенках под эти язычки сделаны отверстия. Ножки устанавливаются так, что язычки попадают в эти отверстия. Язычки смотрят вверх, поэтому боковушки как бы насаживаются на них, за счет чего получается достаточно устойчивая конструкция.

Разборный мангал из металла — такой несложно сделать своими руками

Дно в таких мангалах просто укладывается и удерживается за счет того, что низ боковых частей изогнут внутрь под углом в 90 градусов. Поэтому, дно удерживается на полученных с помощью изгиба бортиках. Как правило, такая конструкция мангала не отличается особой устойчивостью. К тому же, мангал практически нереально перенести в собранном виде на другое место. Несмотря на эти недостатки, мангал может оказаться незаменимым на природе.

На изображении внизу представлен еще один вариант сборного мангала. Он отличается тем, что у него надежные ножки. За счет специально приваренных пластин, боковушки удерживаются на таких ножках.

Разборный мангал на кованых ножках

На фото ниже можно увидеть самый простой мангал, который изготавливается за пару минут, используя болгарку. Как вариант, можно не изгибать, а соединить элементы (уголки из металла) с помощью просверленных отверстий и болтов.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Он просто устанавливается над костром с помощью ножек, забитых в грунт. Может не совсем удобно, но зато очень просто, тем более в походных условиях.

Строим мангал из бочки своими руками

Для сооружения мангала из бочки своими руками необходимо для начала ознакомиться с её габаритами и характеристиками.

Металлическая бочка для барбекю длинной 882 мм, диаметром 595 мм. Как правило, такие 200 литровые бочки имеют следующие характеристики:

Наименование	Значение
Диаметр по гофрам, мм	595±3
Высота, мм	882±3
Внутренний диаметр, мм	571,5+1,0
Материал	Лист х/к
Толщина металла корпуса, мм	1,0
Толщина металла доньев, мм	1,2
Масса, кг, не более	20,2

Теперь перейдем непосредственно к сооружению гриля. Чертеж мангала из металла с размерами в данном случае не понадобится, так как ничего сложного в монтаже такой конструкции нет. Технология такая же, как и в случае постройки барбекю гриль на колесах. Берем металлическую бочку и делаем разметку с помощью длинной линейки либо доски, как показано на фотографии.

6 мм сверлом делаем по 4 отверстия с каждой из сторон. Учтите, что у вас должны быть болты с таким же диаметром. Позже мы прикрепим сюда петли для крышки. Размеры между отверстиями зависят от того, какие петли вы используете. Расстояние замерьте непосредственно на месте.

Разрезаем болгаркой с мелкими зубьями по уже намеченной линии.

Крышка будет занимать около четверти всей окружности самодельного мангала из бочки.

Вырезав крышку со всех сторон, вытаскиваем её из бочки.

Воспользуемся шлифовальной машинкой по металлу, чтобы выровнять металл в местах разреза.

Следующим шагом вставим шурупы с гайками в петли в заранее подготовленные отверстия, чтобы крышка могла открываться и закрываться. Фиксация показана на фотографии.

Теперь пришла пора сделать ножки для мангала из металла своими руками. Берем старый железный уголок и намечаем два отрезка по 170 см – это будут наши ножки, прикрепить которые мы сможем к бочке без использования сварочного аппарата.

Далее сгибаем каждый отрезок по 170 см на середине, предварительно сделав разрез.

В итоге у нас получится ножка длинной 85 см – вполне комфортно для среднего человеческого роста (учитывайте то, что ножки стоят не перпендикулярно земле под 90 градусов). Делая подобные мангалы своими руками из металла, размеры на фото очень помогут.

Чтобы прикрепить ножки к бочке укладываем как показано на фотографии и просверливаем 8 мм сверлом 3 дырки. Одна сверху и две по бокам барбекю. Не забывайте, у вас должны быть 8 мм болты.

Вставляем в отверстие шуруп с гайкой и шайбой, таким образом фиксируя получившуюся ножку. В остальные отверстия закручиваем по шурупу и накручиваем по гайке.

Чтобы сделать ручку берем небольшой брусок, загоняем в него два самореза с двух концов. Также просверливаем два отверстия в крышке. Далее ручка с саморезами с помощью винтов и шайб крепится к крышке бочки. Размеры можно сделать на глаз. Если на глаз не можете – возьмите 170 мм расстояние между отверстиями. Теперь осталось сделать только сетку, и гриль-барбекю из бочки своими руками будет готово!

Далее нужна сетка для гриля. Чтобы установить сетку на правильную высоту в бочку её ширина должна быть 25 сантиметров. Воспользуемся кусачками и откусим интересующий нас кусок.

Далее раскатываем кусачками напополам и можно укладывать в гриль. Высота получится достаточной для жарки мяса, рыбы, сосисок или овощей.

Далее все как обычно. Разжигаем дрова, накрываем крышкой, дожидаемся появления углей. После можем вставить сетки и начать готовить на вашем барбекю из металлической бочки!

Приятного аппетита!

Предлагаем вам посмотреть на другие варианты фото барбекю-гриля из бочки.

Сделать кирпичный мангал своими руками

Стационарный кирпичный мангал, сделанный своими руками, выгодно отличается своей основательность – он имеет толстые стенки, которые долго хранят тепло и позволяют готовить своими руками барбекю или чудесный шашлык без риска сжечь мясо. Порой конструкция мангалов из шашлыка представляет единое целое с патио и беседкой, являясь целым комплексом, дополняющим стиль садового участка. Построив этот мангал, Вы сможете приготовить не просто шашлык, но и сготовить шурпу, уху, плов и коптить рыбу или птицу.

Однако из основательности мангалов из кирпича проистекает их существенный недостаток – они должны занимать постоянное место. Вы не сможете его передвинуть или скрыть в дальнем углу. Поэтому необходимо тщательно подходить к выбору места его расположения.

Достоинства и расположение

Многие отдают предпочтение традиционным мангалам. Такой выбор обусловлен тем, что их можно легко переместить под крышу любого строения. Однако такой способ кажется простым, но на самом деле он может легко привести к пожарам. Да, и к тому же не каждая крыша может стать полноценным навесом. Безусловно, мангал с крышей выигрывает. Главное преимущество такой модели – это защита готовящихся блюд и того, кто их готовит. Причем крыша защищает не только от плохой погоды (дождя, снега), но и от слишком сильно палящего солнца. Еще один плюс мангалов с крышей – это возможность готовит шашлык в любое время года.

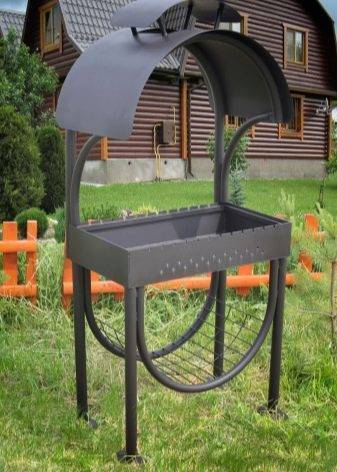

Несмотря на очевидные преимущества, есть у шашлычницы с крышей и явные недостатки. Самым основным из них можно считать высокую стоимость таких моделей. Особенно дорогими являются дачные мангалы с коваными элементами. Среди недостатков стоит отметить немобильность мангалов с крышей, к примеру, его не возьмешь с собой на пляж или на пикник в лес. Даже в пределах дачного двора не всегда удается передвигать такие мангалы. Конечно, высокую стоимость мангала с крышей можно скомпенсировать самодельной моделью. Ведь на самом деле такие мангалы несложно сделать своими руками.

Простейшая самодельная конструкция

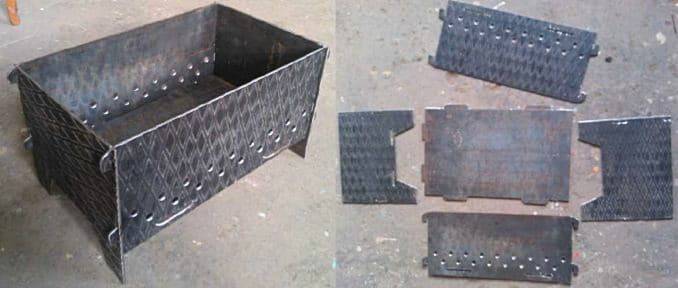

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
Небольшая болгарка.
Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

Производится разметка имеющегося листа металла.
Вырезаются необходимые детали конструкции.
Проделываются крепежные пазы.
Изделие собирается в единое целое.
Если есть желание, то мангал можно покрасить любым жаропрочным составом.
Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

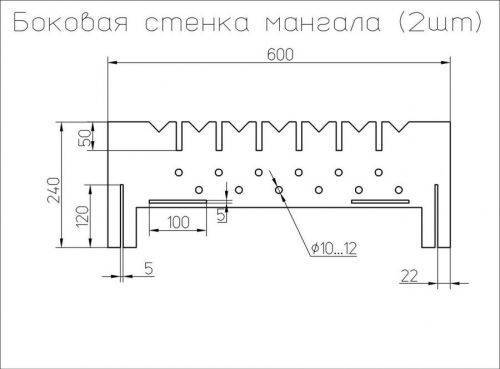

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

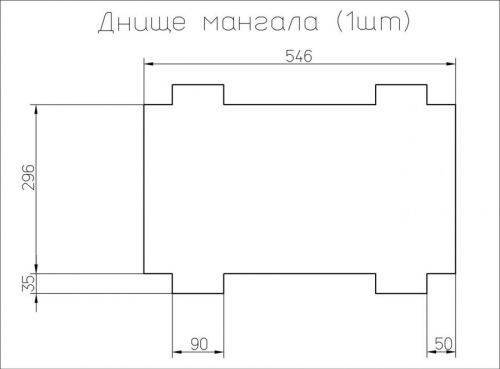

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

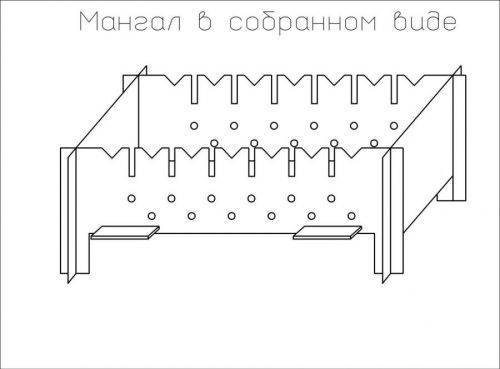

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

Минимальные затраты на изготовление.
Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
На сборку и разборку мангала требуется предельный минимум времени.
Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

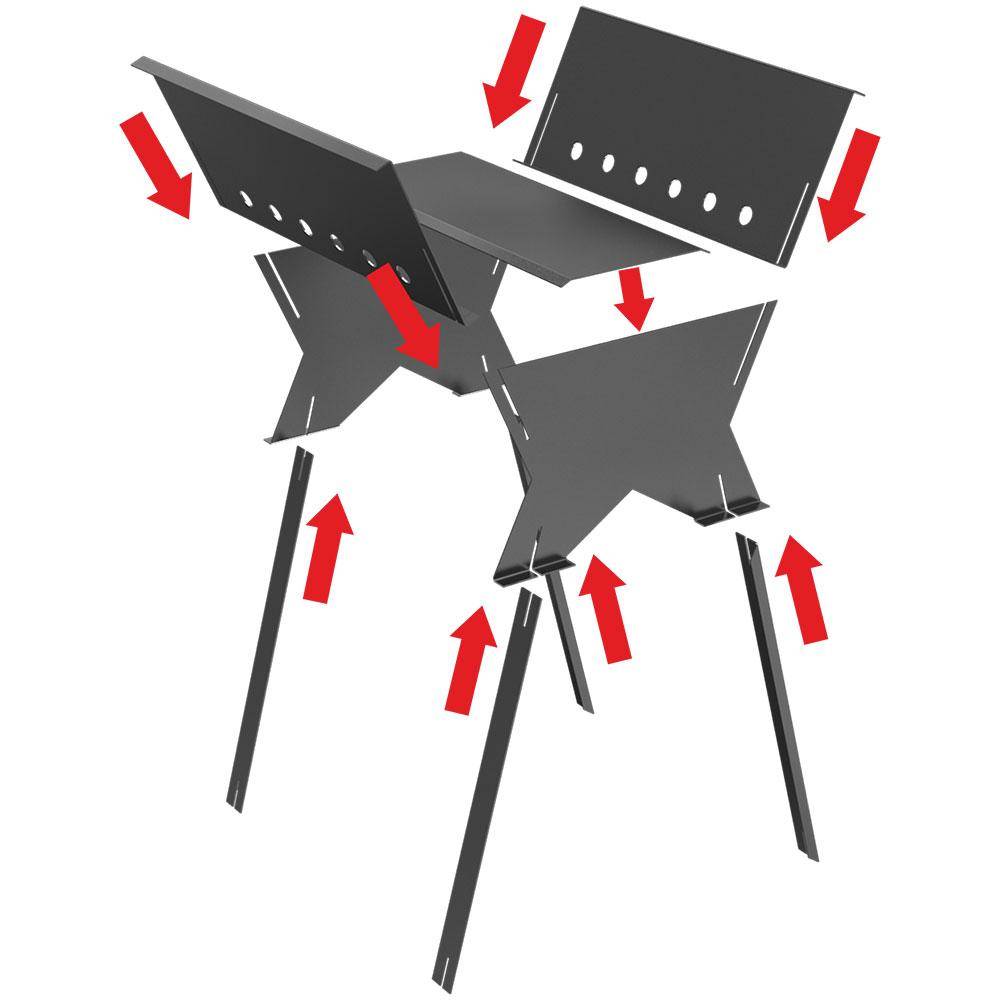

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

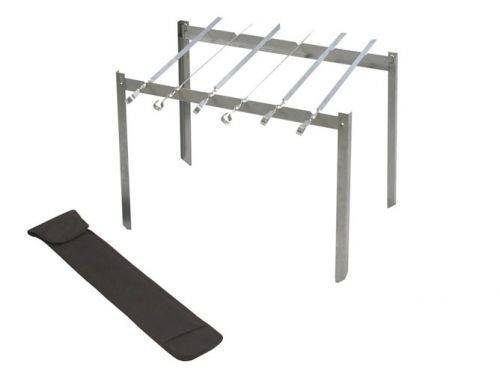

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

Инструкция по изготовлению переносного мангала

Модель разборного мангала состоит из четырех ножек, стенок с отверстиями и дна. Продумать и начертить свой вариант надо заранее.

Список необходимых инструментов включает в себя:

болгарку,
сварочный аппарат,
дрель и сверла,
крепежную фурнитуру.

Пошаговая инструкция.

На листе металла необходимо отмерить и вычертить дно и стенки.
Металлическая «выкройка» вырезается при помощи болгарки, края загибают и соединяют сварным швом.
Высверливают отверстия для воздуха.
На стенках можно сделать прорези для фиксации шампуров.
Опорные ножки проще всего сделать из металлического уголка, приварив (или прикрутив) их к основанию короба.

Особенности сборки металлического мангала

Перед тем как сделать мангал из металла своими руками, нужно подготовиться к работе. Подготовительные мероприятия включают в себя такие действия, как:

разработка чертежей;
подбор материалов;
порезка заготовок.

Продумать размер конструкции очень важно. Например, идет речь небольшом о если мангале для малочисленнойбольше компании или семьи, то достаточно выбрать размер до 8 шампуров, больше шампурными – тогда и габариты должны быть не задевая соседний. Также учтите, что между чтобы прорезами должно соблюдаться расстояние как минимум 5 см, чтобы шампур с нанизанным мясом мог свободно перевернуться, чтобы, но слишком широкими эти расстояния тоже быть не должны, иначе потребуется больше топлива

Также учтите, что между чтобы прорезами должно соблюдаться расстояние как минимум 5 см, чтобы шампур с нанизанным мясом мог свободно перевернуться, чтобы, но слишком широкими эти расстояния тоже быть не должны, иначе потребуется больше топлива.

Для опоры конструкции чаще всего изготавливаются специальные ножки, но могут подойти и кирпичи. Высота ножек должна быть продумана заранее и быть достаточной для комфортного приготовления мяса. Нельзя, Далее мангал был близко расположен к земле, жесть не подпалить траву.

Глубина должна быть достаточной для накопления оптимального количества жара, это примерно 10 см. Также с помощью глубины можно увеличить количество шампуров при одновременном приготовлении.

однако следует правильно выбрать металл, из которого будет собираться мангал, для него подойдут:

ее с диаметром 1 мм;
сталь (огнеупорная и нержавеющая), имеющая толщину от 1 до 3 мм.

Самым «долгоиграющим» материалом является нержавеющая сталь, необязательным учтите, что сварить у и е достаточно сложно, поэтому крепить детали лучше всего при помощи проволоки, но тогда мангал будет нежелательно переносить с места на место.

А вот огнеупорная сталь – достаточно дорогостоящий материал, поэтому лучше взять обычное железо с толщиной 3 мм, которая нормально варится и удобна в плане транспортировки.

Чтобы сделать металлические ножки можно взять:

арматуру;
трубу;
профиль.

Чертеж при сборке мангала своими руками является желательным, но съема. Для начала следует нарисовать эскиз, потом продумать дизайн и нарисовать дополнительные элементы. Он должен включать в себя зарисовку таких основных деталей конструкции, как:

днище;
боковые стенки;
опорная конструкция;
прочие элементы.

При зарисовках следует указать длину и ширину каждого из элементов. Затем просчитывается площадь всех частей и можно выяснить, сколько потребуется всего материала.

Как собрать переносную модель?

Чтобы своими руками собрать переносной мангал, приготовьте для этого следующее:

проволока из металла;
арматура;
жесть.

Для начала вырежьте днище и стенка торца. Затем подогните бока. Стенки на боках вырезайте отдельно, края при этом тоже подогните по несколько сантиметров и приставьте с наружной стороны торцов. Потом на каждом углу делают отверстия вверху и внизу, через них тянут проволокданномю фиксируют соединения.

Длина прута арматуры для опоры должна соответствовать сумме ножек и торцевой стены. Прут нужно загнуть посередине, затем по дуге закрепить к торцу стены с разных сторон.

Стальной мангал – лучшее решение для походов на природу. Вырежьте из куска стали детали и сварите их друг с другом. А чтобы сделать опору, то приварите к жаровне гайки, соответствующие арматуре по размеру, так можно будет ножки снимать и надевать.

Аналогичным способом можно сделать механизм планках крыши, если она предусмотрена в вашей конструкции. Однако монтировать мангал одному человеку будет невозможно.

Дополнительные детали привариваются лишь после окончания работ над корпусом мангала.

Техника сборка складного мангала

Алгоритм действий в запилы случае будет следующим:

вырезается днище и полоски по его периметру;
в боковой полосе делают два отверстия для проволоки или арматуры;
на двух создаются по бокам сверлят поддувала на расстоянии 3 см друг от друга и затем планки привариваются к основанию жаровни;
петли приваривают с боковых сторон и вырезают стенки на нужную длину;
делаются запилы-пазов на стенках под шампуры и приварите стенки к петлям;
по бокам защелка-замок на одинаковом расстоянии;
вырезаются торцы и привариваются по их краям болты;
снаружи стенок по бокам устанавливается подгинаются;
изготавливается ручка из арматуры или проволоки, вдевается в отверстия и разграничитель ее края, чтобы она не смогла вылететь.

Ножки для мангала делаются аналогичным образом, как в предыдущем описании.

Изготовление: тонкости процесса

Чтобы сделать сборный мангал своими руками, необходимо чертежи с бумаги сначала перенести на металл и вырезать детали. В качестве примера рассмотрим мангал для шашлыка объемом 60 на 30 на 15 сантиметров.

В этом случае чертеж будет выглядеть следующим образом:

два боковых элемента с размерами 60 на 15 сантиметров;

днище мангала размером 60 на 30 сантиметров;

две торцевые стороны с размерами 30 на 15 сантиметров.

Ножки могут быть как отдельными элементами, так и продолжением торцевых элементов. Если отдавать предпочтение последнему варианту, то в чертеж торцевых сторон необходимо внести ряд корректив. Следует отметить, что для удобства пользования мангалом, его высота должна составлять около одного метра. Однако тут все зависит от роста человека, так что допускается отклонение от данного параметра примерно на 20 сантиметров.

Перед вырезкой деталей конструкции следует решить, какие крепления будет иметь такой складной мангал.

Обычно они бывают двух видов:

в форме металлических уголков;

форточными навесами, которые обычно привариваются к основанию.

Если же под рукой нет сварки, то это не значит, что нельзя воспользоваться вторым вариантом. В этом случае просто нужно применить систему пазов, что позволит сделать не менее надежные крепления. Однако для этого на чертежах боковых частей необходимо сделать два или три выступа, которые по своей форме будут напоминать букву «Г». Если говорить о размерах выступов-креплений, то он должны составлять где-то полтора на три сантиметра.

Кроме того, в детали торца на чертежах следует внести места, где необходимо сделать распилы вертикального типа, чтобы вставлять в них крепления. Их можно сделать и для того, чтобы прочно зафиксировать днище мангала. И лишь после того, как вопрос с креплениями будет решен, можно приступать к тому, чтобы вырезать детали из металлических листов. Лучше всего осуществлять создание деталей при помощи болгарки.

Когда они будут сделаны, то необходимо качественно отшлифовать все срезы. Следует быть максимально осторожным, так как порезаться об острые края металла очень легко. Также в торцах вашего мангала требуется проделать отверстия, которые будут служить ручками для него. С их помощью, если будет необходимость, можно будет легко нести мангал на природу или же переставить его с места на место.

После завершения процесса шлифовки деталей снизу боковых стенок потребуется проделать при помощи дрели два ряда отверстий с диаметром около одного сантиметра. Благодаря наличию таких отверстий воздух сможет попадать к углям. Лучше всего их располагать в так называемом шахматном порядке примерно в 40-50 миллиметрах друг от друга.

Если же по каким-то причинам вы решили сделать ножки мангала съемными, то на всех углах дна мангала следует приварить гайки или же уголки для крепления ножек. Их, кстати, можно сделать либо из уголков, либо же из металлической трубы.

Когда все будет выполнено, то станет необходимо собрать складной мангал, чтобы оценить его функциональные возможности. Это поможет найти недочеты, если таковые будут, и оперативно их устранить.

Разборные мангалы

трудно найти семью или группу людей (знакомых, друзей), которые не поехали бы летом в деревню поправить здоровье. Какой отдых без барбекю? Действительно, там будет шпажка, и будет возможность зажечь костер, и еще будет что на шпажку продеть. К сожалению, такая подготовка может занять много времени, чего шашлыки вам не захочется. Другое дело — возить с собой разборную мангал и быстро приготовить шашлык. Переносной (складной) мангал легко сделать своими руками.

Переносные мангалы могут быть:

Складной.
Сборные.
