Выбор конструкции и самостоятельное изготовление кузнечного горна

Правила топки

Оптимальным топливом является мелкий кокс, который хоть и стоит дороже обычного угля, расходуется для работы в минимальных количествах. Поскольку для его воспламенения необходима высокая температура, то самодельный горн для кузни необходимо предварительно растапливать дровами. Только после прогорания основного топлива в очаг вводят заготовку для дозревания, сбавляя дутье.

Чтобы горн правильно работал на обычном угле, его предварительно нужно выжарить для полного испарения коксового газа, что станет понятно по смене цвета пламени. Используют такое топливо обычно для изготовления больших оригинальных изделий.

Чтобы выковать дома фигуры из дамаска, необходимо использовать для топки древесный уголь, но данное топливо требует ювелирной работы, поскольку мгновенно отзывается на поддувание и быстро прогорает.

Применять для топки можно и обычные дрова лиственных пород деревьев, но предварительно выжигая их в обечайке для полного предотвращения попадания на металл непрогоревших щепок. Такой способ добычи жара считается наиболее экономным.

Классификация горнов

Перед тем как сделать кузнечный горн, необходимо ознакомиться с их классификацией, чтобы подобрать наиболее подходящий вариант конструкции. Классификация осуществляется по следующим критериям:

• по виду применяемого топлива,
• по типу конструкции,
• по размеру пода.

Виды горнов по типу применяемого топлива

По типу используемого топлива горны подразделяются на следующие виды:

• газовые,
• твердотопливные,
• на жидком топливе.

Кузнечный горн твердотопливный

Газовые горны имеют наиболее простую конструкцию, дешевы в ремонте и обслуживании. Они отличаются минимальным весом, что позволяет их изготавливать переносными или компактными.

Твердотопливные горны отличаются возможностью получения максимально высоких температур нагрева, относительно невысокой стоимостью стройматериалов для возведения и неприхотливостью в эксплуатации. Для их растопки допустимо использование следующих видов топлива:

• карбон или кокс, отличающийся высокой стоимостью и повышенной эффективностью (до 5 раз расход меньше, чем угля), в нём нет посторонних примесей, воспламеняется при температуре выше +450°С,
• каменный уголь, наиболее распространённое и эффективное топливо, при горении выделяет коксовый газ, поэтому при растопке необходимо ждать пока он весь выветрится, подходит для ковки различных декоративных элементов или деталей среднего качества,
• древесный уголь, имеет минимальную температуру возгорания, по сравнению с другими видами топлива, но быстро выгорает, отличается повышенным расходом, поэтому его эффективно использовать для растопки.

В качестве жидкого топлива допустимо использовать солярку, мазут или отработанное масло

При этом важно его предварительно очищать, так как наличие примесей станет причиной нестабильного пламени и выбросами в атмосферу вредных соединений

Это также является причиной сложности обслуживания оборудования по причине его частых засоров.

Классификация по конструктивным особенностям

Самодельный кузнечный горн по конструктивным особенностям может быть классифицирован следующим образом:

• по способу установки: переносной или стационарный,
• по конструкции топочной камеры: закрытого или открытого типа,
• по размещению наддува: с боковым или центральным соплом.

Виды горнов по размерам пода

По размерам пода горны бывают: малые, средние и крупные. Они определяются эффективностью работы установки и полностью зависят от интенсивности расхода топлива и режимов эксплуатации топливной камеры. Оптимальная эффективность скорости расхода топлива составляет от 1 до 1,5 м/с.

Производительность горна прямо пропорциональна величине напряжённости и площади пода. При этом минимальная напряжённость считается в пределах от 100 до 150 кг/м2·ч. Значения вне этого диапазона являются экономически невыгодными.

Полезные советы

Чем именно дополнять свое кузнечное устройство — решайте сами. При этом советуем придерживаться нескольких рекомендаций, чтобы повысить эффективность работы устройства.

1. Топливом может выступать уголь, дрова и кокс. Хотя кокс дороже, но расходуется он в 5 раз меньше угля, выделяет меньшее количество копоти и отходов. Мелкий кокс — самый эффективный вид топлива для горна.
2. Альтернативный вид топлива для горна — газ. Причем из баллонов или магистрали. Применяя газ, колосник вам не потребуется. Плюс газа в возможности контролировать температуру нагрева и его доступности.
3. Над горном следует установить зонт вытяжки, состоящий из металла толщиной 4-5 миллиметров.
4. Если горн работает на газе, по бокам нужно выполнить отверстия для горелки.
5. Кузнечные устройства нуждаются в системах удаления дыма. Это труба высотой 5 миллиметров, сечение которой составляет 30 на 30 сантиметров.
6. Хорошая замена пылесосу — это вентилятор от печки, который устанавливается на автомобили.
7. Если сделать в задней стенке отверстие, вентиляция окажется намного эффективнее.

Посмотрев на фото горнов и изучив видео руководства по их самостоятельному изготовлению, можно сделать вывод — ничего сложного в строительстве подобных агрегатов нет. Другой вопрос — нужен ли он вам?

Особенности работы с горном

После изготовления кузнечного горна необходимо научиться им пользоваться. Для этого рекомендуется придерживаться таких правил:

Началом работы с устройством заключается в загрузке топлива на колосниковую решетку. Некоторые кузнецы рекомендуют на разогретый слой угля положить рабочую заготовку, а сверху на нее насыпать еще один слой угля. Таким образом удается добиться максимально высокой температуры в камере.
Если в качестве топлива используется древесина, на колосниковую решетку необходимо положить дополнительное кольцо (диаметром 21 см).
Для обеспечения хорошей тяги над самодельным горном необходимо смонтировать специальную вытяжку. Ее также можно выполнить самостоятельно.
Для того чтобы разогреть заготовку до необходимой для ковки температуры, ее нужно держать в средине раскаленного угля

При этом важно не передержать заготовку. Это может ухудшить свойства металла, что осложнит процесс работы с заготовкой или сделает металл очень хрупким.
Для проведения ковки рекомендуется использовать специальный молоток, вес которого не больше 1 кг

В процессе работы глаза необходимо защитить очками. Это поможет предотвратить попадание в глаза раскаленного металла.
Большая металлическая вещь может быть использована в качестве наковальни. Это может быть рельса или кувалда.

Самодельный кузнечный горн имеет существенные преимущества перед приобретенным. Он намного дешевле, проще в использовании и обслуживании.

Принципиальная конструкция самодельного горна

Первый вопрос: какой горн делать – открытый или закрытый? Ответ будет зависеть от ваших планов – что вы собираетесь делать в своей кузнечной мастерской? Если это хобби в виде художественной ковки в малых количествах исключительно для дома и подарков родственникам, то вам будет вполне достаточно обзавестись открытым горном.

Он намного проще и обойдется вам дешевле по денежным и трудовым затратам. На открытом горне проще нагревать и массивные или длинные детали.

Если же вы планируете работать с металлами серьезно, чтобы, например, зарабатывать деньги, то мы посоветовали бы соорудить кузнечный горн своими руками закрытого типа.

Вот какие детали составляют грамотно собранный горн:

• рама на стойках для опоры, все должно быть сделано из стали;
• под – дно или нижняя часть стенки горна;
• заслонка шиберного типа со специальными отверстиями для ускорения нагревания металла и экономии топлива;
• вентилятор;
• труба для отвода дыма
• футеровки – тепловая защита печки в виде шамотных кирпичей;
• рекуператор – специальное устройство для возврата выделяющегося тепла в виде печных газов и, таким образом, эффективного использования ресурсов.

Горны, работающие на угле

Конструкция нагревательного устройства рассматриваемого типа включает в себя:

1. Свод и боковые стенки, которые выкладываются из огнеупорного кирпича (шамота или динаса).
2. Горновое гнездо, образуемое верхней поверхностью свода, где и нагреваются заготовки.
3. Зонт, снабжаемый откидными шторками, и призванный улучшать естественную тягу в рабочем пространстве.
4. Заднюю стенку (брандмауэр), в которой предусматриваются отверстия для подачи исходного воздуха.
5. Воздушный кран, предназначенный для включения подачи воздуха к горновому гнезду.
6. Защитный короб из жаропрочной стали, который соединяет между собой входную полость у крана подачи воздуха с горновым гнездом.
7. Закалочную ёмкость (она может быть стальной или кирпичной), предназначенную для охлаждения заготовок при их термообработке или для охлаждения самого горнового гнезда от перегрева и последующего образования температурных трещин.
8. Дымохода, через который производится удаление продуктов сгорания топлива.
9. Емкостей под хранение угля и различного кузнечного инструмента.

Принципиальная схема работы кузнечного горна

Твёрдотопливный кузнечный горн – довольно капризное нагревательное устройство, и его разогрев требует от кузнеца определённого практического опыта. Особенно трудно разжечь горн, который продолжительное время не эксплуатировался, а также, если внешние температуры и давление воздуха – достаточно низкие. Каменный уголь, который используется в таких горнах, должен соответствовать требованиям ГОСТ 8180.

Подготовка горна к нагреву металла производится в следующей последовательности:

• Их горнового гнезда удаляются шлаки, остатки кованого металла, зола и окалина (это следует выполнять даже тогда, когда после окончания работ поверхность была тщательно очищена);
• Дымоходы и воздухоподводящие каналы продуваются сжатым воздухом (для небольших по размерам кузнечных горнов можно использовать пылесос);
• На поверхность горнового гнезда насыпается небольшой слой угля, при этом отверстие защитного короба не должно полностью перекрываться;
• Сверху на уголь помещают ветошь, смоченную в легковоспламеняющейся жидкости или древесные опилки;
• После розжига, когда горение становится устойчивым, добавляют следующую порцию угля (фракция может иметь повышенную, по сравнению с исходной, крупность);
• Открывается кран подачи воздуха, и устанавливается в среднем положении;
• По мере прогорания интенсивность дутья постепенно увеличивают.

Необходимое качество прогрева заготовки под ковку в открытом горне обеспечивается формированием поверхностной корки, которая образуется при горении топлива.

Внутри корки – всегда более высокая температура, поэтому заготовку помещают внутрь, а сверху закрывают очередной дозой угля. Верхнюю поверхность корки стараются при этом не разрушить, поскольку в противном случае нагрев будет медленнее, а угар металла и окалинообразование возрастут. Иногда, для ослабления процессов науглероживания металла корку сбрызгивают водой.

В открытых горнах наименее интенсивный нагрев металла происходит на периферии горнового гнезда, поэтому свежий уголь подсыпают именно по периметру нагреваемой заготовки. Если слой корки становится слишком толстым (более 5…10 мм), его ломают, т.к. в этом случае теплопроводность к заготовке уменьшается.

Заготовку во время нагрева периодически поворачивают, чтобы обеспечить всем её частям одинаковые условия нагрева. Пламя при горении угля должно иметь равномерный цвет при минимуме копоти.

Цвета нагретой стали при различных температурах таковы:

• Цвета тёмной вишни – 700…7500С;
• Вишнёво-красный – 750…8000С;
• Красный – 800…8500С;
• Светло-красный – 850…9000С;
• Оранжевый – 900…10500С;
• Тёмно-жёлтый – 1050…11500С;
• Светло-жёлтый – 1150…12500С.

Перегрев металла выше указанных температур недопустим. Перегретый металл характеризуется крупнозернистой структурой, которая хуже поддаётся ковке, особенно при формообразовании сложных кованых элементов.

Стационарный

Стационарные горны делают опытные мастера под свои антропометрические данные. Кусок раскаленного до оранжевого железа весом в несколько кило в клещах – предмет чрезвычайно травмоопасный, поэтому эргономика стационарного горна должна быть идеальной.

Берем размеры

Приблизительные размеры стационарного горна показаны на рис.

Примерные размеры кузнечного горна

Именно приблизительные, но высоту стола и его размеры нужно определить точно:

• Становимся ровно, ноги на ширине плеч. Правую свободно опущенную руку сгибаем в локте.
• Помощник измеряет расстояние от локтевого сгиба до пола. Добавляем к нему 5-7 см, это и будет высота стола.
• Теперь берем в ту же руку самые большие клещи, помощник измеряет расстояние от живота до концов их губок.
• Добавляем к нему 10-12 см, мы получили половину длины диагонали стола.
• Длину стороны квадратного стола берем равной 1,4 от длины полудиагонали (0,707 от полной диагонали).

Конструкция

Последовательность изготовления стационарного горна видна из рис. Воздушник фурмы с наддувом от пылесоса или улитки автопечки лучше опустить пониже, а заслонку воздушного дренажа при этом (пп. 4 и 5) сделать выдвижной вперед. Получится воздушный ресивер достаточно большой емкости, и заслонку можно будет выдвигать-вдвигать носком обуви.

Изготовление стационарного горна

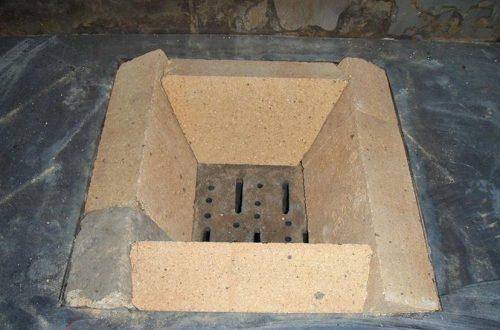

Обратите также внимание на цельный колосник, поз. 2. Он в данном случае специальный для горнов

Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом

Он в данном случае специальный для горнов. Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом.

Но почему нельзя сделать колосниковую решетку наборной из планок, как в печке? Потому, что масса топлива спекается не однородно. В щелях между планками поток воздуха будет прыгать туда, где ему свободнее выйти. В том месте температура окажется выше, и вся заготовка может оказаться пересушенной пятнами. На-глаз мастер-любитель этого не заметит, но под нагрузкой местная хрупкость скажется. А пропускание воздуха сквозь двумерную регулярную структуру (печной колосник одномерный) уменьшает неравномерность воздухораспределения на порядок. Если колосник трехмерный, как показано на рис. с устройством горна в начале, то неравномерность распределения воздуха практически не сказывается.

Самодельная фурма с воздушным душем

А как быть, если негде взять спецколосник? Тогда приемлемый выход – полностью самодельная фурма с концентрическим расположением отверстий диаметром 8-10 мм, см. рис. справа, такая система не так быстро засоряется и дутье по площади обеспечивает более-менее равномерное. По принципу действия похоже на рассеиватель душа.

Наддувать воздушный душ пылесосом нельзя, топливо выдует. Нужно взять улитку от автопечки или подобную ей. Регулировать дутье дренажом в таком случае тоже нежелательно, оптимальный для равномерности дутья наддув слабоват. Нужно встроить в воздуховод дроссельную заслонку, а нижнюю крышку фурмы сделать съемной только для чистки.

Устройство пропановой горелки

Перед тем, как приступать к самостоятельному изготовлению газовой горелки стоит разобраться с ее конструктивными особенностями и принципом работы.

Как правило, пропановая горелка состоит из следующих элементов:

• корпус;
• рукоятка;
• распределительное сопло;
• газовый шланг;
• газовая трубка;
• баллон с пропаном;
• редуктор;
• хомуты для крепления.

Это основные элементы, которые будут присутствовать в самодельном устройстве. Но в зависимости от выбранной модификации конструкция может немного меняться

Для открытия/закрытия подачи газа используется запорный кран. Он находится за основным вентилем. Регулировка интенсивности пламени выполняется при помощи рабочего крана.

На один конец газового шланга, по которому происходит подача газа, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещаются в металлический стакан, где собственно и происходит создание горючей смеси.

Далее горючая смесь через сопло под давлением поступает в область сгорания. Для поддержания равномерного процесса горения в сопле специально предусмотрены отверстия.

Можно обустроить кузнечный горн и на жидком топливе, используя в качестве последнего отработку, солярку или мазут.

Сложность заключается в подаче нужного количества топлива в камеру сгорания.

Собирая такую печь, монтируют бак для горючего и систему его подачи в очаг — форсунку. Главная проблема заключается в том, чтобы топливо распрыскивалось в мелкую пыль, тогда система будет эффективной.

Некоторые специалисты рекомендуют для этого использовать топливный тракторный насос.

Для более высокой температуры потребуется обустроить и подачу воздуха. Лучше всего использовать электрический вентилятор.

Однако кузнечная печь на жидком топливе довольно сложная в обслуживании и сборке. Намного проще собрать газовый аналог, да и топливо обойдется намного дешевле, а потребуется его меньше. Но некоторые мастера собирают такие печи и используют для своей кузни.

Конечно, при запланированном производстве более массивных изделий лучше всего делать стационарный кирпичный горн с мощным поддувалом и вытяжкой.

Также немаловажным моментом будет выбор топлива. Газ более дешевый и простой вариант, уголь (древесный или каменный) несколько сложнее в использовании и его нужно большее количество в пересчете на массу заготовки. Что выбрать — зависит от Вашего предпочтения и доступа к запасам горючего.

Для того, чтобы принять участие в обсуждении данного материала, перейдите к комментариям этой статьи. Оставьте свои замечания, подкрепленные опытом сборки и использования различных конструкций кузнечных горнов.

Кузнечный горн из газового баллона – это незаменимый помощник в вашей мастерской. Такой горн дает возможность раскалить до красна металл, ковать ножи, топоры, заниматься художественной ковкой и создавать оригинальные предметы под заказ.

Вверху баллона сделано отверстие со вваренным сгоном небольшого размера, который позволяет устанавливать сопло газовой горелки. Для питания использован обычный газовый баллон с пропаном. Температура внутри в горне может быть выше 1000°C – это оптимальный показатель, при котором металл накаляется до красна.

Нюансы самостоятельного изготовления

Как можно изготовить самодельный кузнечный горн? Для этого вам потребуются чертежи подходящей вам модели греющего устройства и помещение, где оборудование будет располагаться.

Горны отличаются по типам камер разогрева.

1. Закрытые камеры разогрева. Они наиболее эффективные, поскольку минимизируют затраты топлива, обеспечивая отличный нагрев заготовок. Но сами заготовки ограничены по своим размерам, поскольку зависят от габаритов камеры.
2. Открытые камеры разогрева. Такая конструкция предусматривает, что топлива насыпают на колосниковую решетку, а снизу обеспечивается подача воздуха. Заготовка из металла укладывается на горючее. Хотя расход топлива несколько больше, зато заготовки могут использоваться более крупные.

Как сделать кузнечный горн, дабы получить возможность ковать железо в домашних условиях? Рассмотрим каждый этап строительства конструкции.

Фото кузнечного горна сделанного своими руками

1. Стол. Стол является основой самодельного горна. Чертежи показывают, что соорудить этот элемент достаточно просто. Обычно высота стола до 80 сантиметров, а для крышки используют металл толщиной 5 миллиметров. Рабочая поверхность стало может иметь различные размеры. Все зависит от того, с какими металлическими заготовками вы собираетесь работать. Другой вариант строительства стола — использовать уголки для создания рамы. Внутрь нее укладывается кирпич и колосниковая решетка. Решетку следует расположить по центру.
2. Решетка монтируется в отверстие, выполненное в столе. Затем со всех сторон закрывается огнеупорный кирпич. Высоту стола подбирайте непосредственно под свой рост, чтобы конструкция находилась на уровне пояса.
3. Поддув. Чтобы устройство горна работало эффективно, ему требуется качественный поддув воздуха. За счет кислорода повышается температура, металл начинает плавиться. В традиционных конструкциях горна использовали поддув с ножным приводом. Но сейчас у всех есть возможность использовать электричество, потому оптимальное решение — электровентилятор или старый пылесос. Пылесос подает воздух нужной силы. При наличии регулятора частоты оборотов вы получите шикарный самодельный горн.
4. Теперь все элементы конструкции собираются в единую систему — самодельный металлообрабатывающий горн.
5. На колосниковую решетку засыпьте необходимое количество топлива. Сначала воспользуйтесь щепками и средними дровами, после чего наступает черед кокса. Включите поддув, разместите над топливом вашу заготовку. Сверху на железо допускается подсыпка кокса в небольшом количестве. Если кокса нет или есть большие запасы отводов от древесины, вполне можете использовать их.

Это модель простейшего кузнечного горна. Если есть желание или возможность, вы можете существенно усовершенствовать собственное оборудование для кузнечного дела, приблизив его к особенностям промышленного горна.

Что имеет промышленный горн

Профессиональные кузнецы используют промышленные горны, которые отличаются повышенной эффективностью и высокой надежностью. Изготовить самостоятельно промышленный кузнечный горн практически невозможно. Но как-то приблизить самодельную модель к идеалу вполне реально.

Чем отличается промышленный горн, и какие компоненты входят в состав его конструкции?

• Сопло подачи воздуха. Самодельные горны вместо сопла используют шланг старого пылесоса, подающего воздух;
• Огнеупорный кирпич. Тут полная аналогия домашнего и промышленного устройства;
• Колосниковая решетка. Большинство самодельных горнов предусматривают использование колосниковой решетки. Многие делают ее из старых сковородок с толстыми стенками;
• Гнездо для твердого топлива. Это гнездо позволяет удобно загружать необходимо количество твердого топлива. Оснастить подобным элементом самодельный горн проблем не составит;
• Кирпичи каркаса. Это уже стационарные устройства, которые закладываются кирпичами. Для простого горна подобные элементы являются уже лишними;
• Вентилятор подачи воздуха. Мы рассмотрели пример с обычным пылесосом, который неплохо справляется с задачей по нагнетанию воздуха. Если хотите, можете воспользоваться вентиляторами или другими подобными устройствами;
• Металлический каркас. На его основе удерживается стол;
• Воздушная камера. В самодельных кузнечных горнах его нет, но если вам нужно профессиональное оборудование, оснастить устройство камерой будет не лишним;
• Зольник. Если вы собираетесь регулярно использовать в домашних условиях ваш горн, советуем оснастить его зольником. Так будет проще ухаживать за устройством;
• Кожух горна.

Делаем газовый кузнечный горн своими руками

Для большинства мастерских, работающих с металлом, необходим кузнечный горн. Если вам приходится работать не только с холодной, но и горячей ковкой, то без него никак не обойтись.

Можно все необходимое оборудование просто приобрести, но стоимость кузнечного горна довольно существенная, ценовой диапазон начинается с полсотни тысяч рублей.

А потому в голову любого владельца мастерской приходит рано или поздно мысль сделать кузнечный горн своими руками.

Принцип работы инжекционной горелки.

В традиционной кузне используются горны, работающие либо на древесном, либо каменном угле (коксе), но, помимо этого, есть разновидности, использующие в качестве топлива нефтепродукты или газ.

Мы страна с крупнейшими запасами газа, цена на который довольно низка, поэтому именно газовый горн кузнечный, своими руками сделанный из подручных материалов, с учетом именно ваших предпочтений, станет лучшим вариантом для любого кузнеца.

Сделать кузнечный горн своими руками на газе не только несложно, но даже гораздо проще, чем традиционные угольные варианты.

Эффективность работы на газе очень высокая, а использовать можно не только магистральный природный газ, но и тот, что продается в баллонах.

Преимущества газового горна

Регулировка подачи воздуха.

1. Устройство подобного «очага» во многом проще угольных вариантов, хотя бы потому, что в нем не используются колосниковые решетки.
2. Регулировать подачу газа, а значит, и температуру горения намного проще, чем в других разновидностях.
3. Из-за своего веса такое оборудование можно по праву считать мобильным. Его можно легко транспортировать в нужное место.
4. Себестоимость изготовления совсем невелика и не подорвет бюджет мастера.
5. Доступность и стоимость газа не сравнимы с другими конкурентами.

Любой мастер, имеющий элементарный опыт работы, сможет построить горн своими руками газовый или угольный, если будет иметь подходящие материалы, инструменты и чертеж будущего оборудования. На рисунке видна схема очень интересного варианта газового горна, но при изготовлении не обязательно его слепо придерживаться, каждый умелец может внести в него свои дополнения или упрощения.

Ведь нет какого-то единого общепринятого стандарта. Если вы выполните основные требования безопасности при монтаже и вас устраивает эффективность горна, то конструктивные особенности совсем не важны.

 Меняйте размеры, вид, конструкционные особенности, делайте горн под себя, свои пристрастия, рост, силу.

Даже такое, казалось бы, вечное требование, как основание очага из огнеупорного кирпича, не является неизменной догмой, многие кузнецы обходятся дырявым ведром, обмазанным слоем глины или даже толстым листом жаропрочной стали. Но все же рассмотрим вкратце два основных варианта газового горна.

Открытая модель горна: инструкция

Изготовление кузнечного горна.

Она представляет собой огнеупорное основание в виде поддона, площадки или стола с углублением. На дне выложены кирпичи или иное огнеупорное основание, по бокам стойки из кирпичей или стали, на которых будет крепиться газовая горелка.

Ее необходимо расположить так, чтоб сопло было направлено вниз, в центр огнеупорного поддона.
Конструкция примитивная, но эффективная, она даже не нуждается в вытяжном коробе, дым будет рассасываться естественным путем.

Но это если такой очаг установлен на открытом воздухе, под навесом или в хорошо проветриваемом помещении.

Так как форма горна открытая, то нет никаких ограничений на размер обрабатываемой детали, что очень привлекает многих мастеров.

Закрытая модель газового горна

Основное отличие от открытой разновидности в том, что такой горн обличен в корпус, как правило, в виде куба и имеется принудительная вытяжка. Корпус обычно делается из огнеупорных кирпичей с металлической крышкой, переходящей в вытяжку. Размеры закрытых горнов невелики, для домашнего использования он не превышает 80х100см. В передней панели нужно будет вставить дверцу.

В боковой стене предусматривается отверстие для монтирования газовой горелки. Важным условием является установка принудительной вытяжки (с каналом 30х30см), для этого часто используют двигатели от старого пылесоса, печи обогрева автомобиля и т.д.

Газовая горелка

Для корпуса газовой горелки берется труба из «нержавейки» 2 мм толщиной. К нему монтируется труба, состоящая из двух сваренных труб, по одной из них идет газ, по другой — воздух от насоса. Настройка работы горелки требует внимания и навыков.

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить параметры пода – его площади.

Для этого существует хитрая формула:

N = H × F

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.

Схема газовой горелки для горна.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

• кирпич огнеупорный типа динас или шамот;
• пластины толщиной не меньше 5-ти мм из жаростойкой стали;
• стальной профиль для стоек, рамы и заслонки горна;
• труба для дымохода и вентиляционного канала из стали;
• шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами;
• листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны;
• горелки от двухконтурных котлов большой мощности;
• вентилятор;

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Важнейшим условием является точное соблюдение правил пожарной безопасности, которое заключается в использовании только огнеупорные и жаростойкие материалы. Не помешает проверить, из чего сделаны стены вашей мастерской

С большой осторожностью относимся к разного рода гипсокартонным конструкциям

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке

Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С

Настоящий шамотный кирпич кремового цвета с мелкими порами в малых количествах, они намного тяжелее обычных керамических, вес одного шамотного кирпича больших габаритов достигает 5-ти кг. Самые подходящие марки шамота – ШБ, ША и ШПД.

Устройство кузнечного горна.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.

Виды и устройство кузнечных очагов

На протяжении тысячелетий кузнецы работали с одним типом печей, работающих на твердом топливе. Как правило, источником огня служили древесный уголь, а позже — каменный.

Сегодня современные типы печей функционируют, используя газовое топливо, или же вообще на электричестве (индукционные печи).

Однако, какое бы топливо для кузнечного горна не использовалось, существуют единые принципы его устройства.

Конструкция может иметь отличия, в зависимости от типа потребляемого горючего.

Кузнечный горн состоит из следующих частей.

• Стол из огнеупорного материала.
• Горновое гнездо или очаг с колосником.
• Фурма.
• Шатер и зонт.
• Дымоход.

Стол

Назначение этой части печи в размещении на нем очага, фурмы и прочих отдельных деталей конструкции.

Стол изготавливают в зависимости от типа горна. Переносные варианты делают, как правило, со стали, стационарные выкладывают из огнеупорного кирпича.

Однако, например, открытые печи могут быть как со стеновых материалов, так и стали, а закрытые типы, в основной массе, только из огнеупорного кирпича.

Стальной стол с горновым гнездом (очагом)

Очаг и колосник

Это часть горна, где собственно происходит сгорание топлива и разогрев заготовок.

Колосник — часть печи, которая обеспечивает доступ к топливу дополнительного нагнетаемого воздуха. Эта деталь может быть изготовлена в любом виде: от чугунной плиты с отверстиями, до решеток из подобного жаростойкого материала. Главное, чтобы колосник обеспечивал доступ в очаг достаточного количества воздуха с фурмы.

Очаг и колосниковая решетка

При этом эта часть должна иметь свойства, позволяющие ей выдерживать очень высокие температуры, достигаемые в процессе горения и разогрева заготовок.

Еще одна особенность колосника, которую могут использовать кузнецы, это форма отверстий, способствующих формированию пламени, необходимого при разогреве различных заготовок и материалов.

Фурма

Назначение этой части в подаче воздуха в печь. Подаваемый кислород от устройства, обеспечивающего поддув для кузнечного горна (кузнецких мехов, компрессора или вентилятора) попадает в корпус фурмы и уже оттуда через колосник в сам очаг к горящему топливу.

Горн с зонтом и фурмой под столом

Вторая функция заключается в сборе остатков сгоревшего топлива (в твердотопливных печах).

Дымоход

По сути, это обычная печная труба для вытяжки и удаления дыма. Изготовленный правильно, он дает нормальную тягу, необходимую для горения.

Это основные части конструкции, вид и наличие которых может отличаться в зависимости от самого типа горна и потребляемого им топлива. Рассмотрим более детально, как устроены некоторые из этих элементов и от чего зависит их нормальное функционирование.

Шатер и зонт

Эти части горна присутствуют обычно в закрытых или полузакрытых конструкциях стационарных печей.

Шатер закрывает очаг от внешнего пространства, вследствие чего внутри печи поддерживается стабильная температура. К тому же эта часть горна делает остывание печи постепенным и равномерным, что используется кузнецами при стабилизации кованого изделия.

Зонт — это верхняя часть, расположенная над очагом. Его задача в отводе дымов и паров, образующихся при горении, а также обеспечении нормальной тяги. Это делает сгорание топлива более высокотемпературным и стабильным.
