Как рассчитать количество радиаторов отопления: инструкция

Особенности расчёта в частном доме

Заключаются в учёте различных факторов, из-за которых появляются теплопотери. Недостаточно просто вычислить мощность нагревателя, радиаторов, размер труб и прочие показатели, нужно также учитывать:

• Способ монтажа устройства к системе. Коэффициент полезного действия двухтрубной обвязки составляет:
  • 98% при диагональном;
  • 87% при боковом;
  • 80% при нижнем подключении.
• КПД однотрубного отопления составляет 80%, иногда меньше.
• Регион проживания определяет мощность, которую требуется развивать поздней осенью, зимой и ранней весной. Чем севернее, тем больше показатель.
• Расчёт радиатора должен включать потери, которые образуются из-за наличия некоторых устройств:
  • через дымоход уходит до 10% тепла;
  • неотапливаемый чердак теряет до 20%, а подвал — 10%;
  • стены и окна могут выпускать суммарно до 30% мощности.

Фото 2. Потери тепла в частном доме через разные части здания. Теплопотери необходимо учитывать при установке радиаторов.

Значения можно уменьшить, если выполнить несколько действий, касающихся стен, пола и потолка:

• Когда окна смотрят на север, то их потери больше на 10%, в сравнении с другими.
• Расположение радиатора относительно сторон света не влияет на мощность, но если они греются на солнце, то немного медленнее остывают.
• Следует увеличить количество секций после расчётов по паспортным данным, поскольку действительная мощность изделий ниже. Это связано не только с потерями, описанными выше, но также небольшим завышением показателей производителем.

Лишь учтя все факторы, получится составить и смонтировать качественную обвязку с алюминиевыми радиаторами. Расчёты помогут точно посчитать достаточное количество секций батареи, учесть все потери.

Важно! При использовании дополнительных устройств, возможно увеличение необходимой мощности. Если включить термостат, нужно повысить показатель на 20—25%, поскольку прибор сможет вручную проконтролировать обогрев

Методы расчёта мощности

Для определения значений используют 4 формулы:

1. По линейным габаритам комнаты. Для этого нужно измерить её длину и ширину. По строительным нормам и правилам на каждые 10 квадратных метров необходим 1 кВт, поэтому площадь делят на 10. Этот вариант менее точен, поскольку не учитывает один важный показатель, учтённый в следующем вычислении.

1. По полным габаритам, для расчёта которых также нужно измерить высоту помещения. СНиП предлагает умножить объём квартиры на 41 Вт. Так, для помещения 60 квадратов мощность равна: 60 * 2,7 * 41 = 6642 Вт.
2. По конструкционным особенностям. Этот расчёт аналогичен предыдущему, но учитывает детали:

• за каждое окно добавляют 0,2 кВт;
• за двери — по 0,1 кВт;
• сумму умножают на 1,3, когда квартира находится в углу;
• на 1,5 если считают мощность для частного дома;
• вспоминают «поправку», которая зависит от географического расположения объекта.

1. Комплексный расчёт учитывает то же, что и конструкционный, а также:

• толщину и материал утеплителя;
• из чего сделаны пол, стены, потолок;
• вентиляцию помещения, если есть.

Последний метод расчёта сложен, но даёт наиболее точный результат. Для вычислений рекомендуется пригласить специалиста. Он самостоятельно определит вид труб и радиаторов, которые следует разместить в определённой отопительной системе.

Справка. Лишь определив необходимую мощность, переходят к подсчёту количества секций батареи для обеспечения устойчивой работы и комфортных условий.

Как рассчитать количество секций радиатора по площади помещения

Усреднённые значения представлены в следующей таблице.

Модель алюминиевого радиатора	Теплоотдача, Вт	Площадь помещения, кв. м.(при высоте 2,7 м)
5,5	7	8,5	10	13	16	19	21	23	25	27	29	32	35	36,5	38	40
Необходимое количество секций
А350	150	6	7	8	9	11	12	13	15	16	17	18	19	20	20	21	22	23
А500	185	3	4	5	7	8	8	9	11	12	13	14	15	15	16	17	18	19

При использовании моделей за буквами Л необходимо добавить соответственно по 3 и 2 части к аналогичным значениям таблицы.

Принцип расчёта заключается в простой формуле:

K = Q/N, где

• Q — общая теплоотдача системы отопления.
• N — одной секции.

Например, при использовании А500 и общем значении мощности в 3515 Вт, количество секций составит: 3515/185 = 19. Несмотря на простоту расчёта, он не идеально точен. Желательно учитывать несколько тонкостей:

• Полученные дробные числа округляют вверх: лучше иметь избыток, чем недостаток.
• Следующее замечание касается исключительно частных домов. В паспорте алюминиевого радиатора значение напора рассчитаны для 70, реже 60 °C, что указано в документе. Нужно учитывать, что рабочая температура будет на 20 °C выше. В зданиях монтируют систему отопления, непригодную для подобных значений, поэтому эффективную теплоотдачу обязательно пересчитывают. Рекомендуется обратиться к специалисту, который учтёт все факторы.
• В многоквартирных домах воду нагревают до меньших показателей, из-за чего требуется большее количество секций.
• Рабочая мощность также зависит от способа включения радиатора в обвязку. Для батарей от 12 частей рекомендуется диагональная, а для остальных — боковая.

Расчёт необходимого числа секций радиатора — один из важнейших шагов в подготовке к созданию отопления. Это особенно сильно касается многоквартирных строений, в которых вычисления проводят для каждого помещения отдельно.

Приблизительный расчет для стандартных помещений

Очень простой вариант расчета. Основывается он на том, что размер отопительных батарей серийного производства практически не отличается. Если высота комнаты составляет 250 см (стандартное значение для большинства жилых помещений), то одна секция радиатора сможет обогреть 1,8 м2 пространства.

Площадь комнаты составляет 14 м2. Для расчета достаточно разделить значение площади на упоминавшиеся ранее 1,8 м2. В результате получается 7,8. Округляем до 8.

Таким образом, чтобы прогреть 14-метровую комнату с 2,5-метровым потолком нужно купить батарею на 8 секций.

Подбор радиаторов отопления по тепловой мощности

Принципы расчета радиатора отопления

При этом не стоит забывать и о следующих нормах расчета мощности этого оборудования:

• рабочую мощность следует увеличить на 20% при условии, если комната является угловой, либо две ее стены выходят на улицу;
• прибавить к показателю мощности 30% нужно будет в том случае, если в помещении имеется не одно, а два выходящих наружу окна;
• при недостатке солнечного света специалисты рекомендуют увеличить мощность оборудования примерно на 10% и размеры батарей отопления;
• если в месте монтажа батареи под окном имеется ниша, то теплоотдача будет ниже, чем требуется, вследствие чего понадобится добавить еще 5% мощности;
• некоторые радиаторы оснащены защитным экраном, используемым, как правило, в целях декорирования. Такой элемент снижает производительность работы нагревательного оборудования приблизительно на 15%, поэтому этот объем мощности также должен быть восполнен.

Пример расчета мощности батарей отопления

Возьмем помещение площадью 15 квадратных метров и с потолками высотой 3 метра.Объем воздуха, который предстоит нагреть в отопительной системе составит:

 V=15×3=45 метров кубических

Далее считаем мощность, которая потребуется для обогрева помещения заданного объема. В нашем случае — 45 кубических метров. Для этого необходимо умножить объем помещения на мощность, необходимую для обогрева одного кубического метра воздуха в заданном регионе. Для Азии, Кавказа это 45 вт, для средней полосы 50 вт, для севера около 60 вт. В качестве примера возьмем мощность 45 вт и тогда получим:

45×45=2025 вт — мощность, необходимая для обогрева помещения с кубатурой 45 метров

Нормы теплоотдачи для отопления помещения

Согласно практике для отопления помещения с высотой потолка не превышающей 3 метра, одной наружной стеной и одним окном, достаточно 1 кВт тепла на каждые 10 квадратных метров площади.

Для более точного расчета теплоотдачи радиаторов отопления необходимо сделать поправку на климатическую зону, в которой находится дом: для северных районов для комфортного отопления 10 м2 помещения необходимо 1,4-1,6 кВт мощности; для южных районов – 0,8-0,9 кВт. Для Московской области поправки не нужны. Однако как для Подмосковья, так и для других регионов рекомендуется оставлять запас мощности в 15% (умножив расчетные значения на 1,15).

Существуют и более профессиональные методы оценки, описанные далее, но для грубой оценки и удобства вполне достаточно и этого способа. Радиаторы могут оказаться чуть более мощными, чем минимальная норма, однако при этом качество отопительной системы лишь возрастет: будет возможна более точная настройка температуры и низкотемпературный режим отопления.

Полная формула точного расчета

Подробная формула позволяет учесть все возможные варианты потери тепла и особенности помещения.

Q = 1000 Вт/м2*S*k1*k2*k3…*k10,

• где Q – показатель теплоотдачи;
• S – общая площадь помещения;
• k1-k10 – коэффициенты, учитывающие теплопотери и особенности установки радиаторов.

Показать значения коэффициентов k1-k10

k1 – к-во внешних стен в помещения (стен, граничащих с улицей):

• одна – k1=1,0;
• две – k1=1,2;
• три – k1-1,3.

k2 – ориентация помещения (солнечная или теневая сторона):

• север, северо-восток или восток – k2=1,1;
• юг, юго-запад или запад – k2=1,0.

k3 – коэффициент теплоизоляции стен помещения:

• простые, не утепленные стены – 1,17;
• кладка в 2 кирпича или легкое утепление – 1,0;
• высококачественная расчетная теплоизоляция – 0,85.

k4 – подробный учет климатических условий локации (уличная температура воздуха в самую холодную неделю зимы):

• -35°С и менее – 1,4;
• от -25°С до -34°С – 1,25;
• от -20°С до -24°С – 1,2;
• от -15°С до -19°С – 1,1;
• от -10°С до -14°С – 0,9;
• не холоднее, чем -10°С – 0,7.

k5 – коэффициент, учитывающий высоту потолка:

• до 2,7 м – 1,0;
• 2,8 — 3,0 м – 1,02;
• 3,1 — 3,9 м – 1,08;
• 4 м и более – 1,15.

k6 – коэффициент, учитывающий теплопотери потолка (что находится над потолком):

• холодное, неотапливаемое помещение/чердак – 1,0;
• утепленный чердак/мансарда – 0,9;
• отапливаемое жилое помещение – 0,8.

k7 – учет теплопотерь окон (тип и к-во стеклопакетов):

• обычные (в том числе и деревянные) двойные окна – 1,17;

• окна с двойным стеклопакетом (2 воздушные камеры) – 1,0;
• двойной стеклопакет с аргоновым заполнением или тройной стеклопакет (3 воздушные камеры) – 0,85.

k8 – учет суммарной площади остекления (суммарная площадь окон : площадь помещения):

• менее 0,1 – k8 = 0,8;
• 0,11-0,2 – k8 = 0,9;
• 0,21-0,3 – k8 = 1,0;
• 0,31-0,4 – k8 = 1,05;
• 0,41-0,5 – k8 = 1,15.

k9 – учет способа подключения радиаторов:

• диагональный, где подача сверху, обратка снизу – 1,0;
• односторонний, где подача сверху, обратка снизу – 1,03;
• двухсторонний нижний, где и подача, и обратка снизу – 1,1;
• диагональный, где подача снизу, обратка сверху – 1,2;
• односторонний, где подача снизу, обратка сверху – 1,28;
• односторонний нижний, где и подача, и обратка снизу – 1,28.

k10 – учет расположения батареи и наличия экрана:

• практически не прикрыт подоконником, не прикрыт экраном – 0,9;
• прикрыт подоконником или выступом стены – 1,0;
• прикрыт декоративным кожухом только снаружи – 1,05;
• полностью закрыт экраном – 1,15.

После определения значений всех коэффициентов и подстановки их в формулу, можно посчитать максимально надежный уровень мощности радиаторов. Для большего удобства ниже находится калькулятор, где можно рассчитать те же самые значения быстро выбрав соответствующие исходные данные.

Правила установки радиаторов отопления

Необходимым атрибутом каждого помещения является радиатор отопления, и мы все привыкли к этим чугунным ребристым устройствам, создающим в доме тепло и уют. Но время не стоит на месте, и вместо тяжелых чугунных батарей приходят радиаторы нового поколения. Это достаточно легкие стальные или алюминиевые панели.

Они прекрасно выглядят, обладают высокой теплоотдачей, а самое главное легко монтируются в любом помещении.

Нередко главным критерием при выборе радиатора является его внешний вид, а только потом покупатели обращают внимание на технические характеристики. Но что бы добиться максимальной эффективности теплоотдачи радиатора следует поступать ровно наоборот, сначала внимательно изучить технические параметры, а только потом оценить внешний вид и рассмотреть цену

Простые правила установки радиаторов отопления

Эффективность работы радиатора напрямую зависит от правильного его расположения при установке в помещении. Определите зоны наибольших тепловых потерь. К ним относятся окна и внешние стены. Размещение радиаторов в таких местах создаст необходимый барьер, ограничивающий доступ охлажденному воздуху.

Для правильной установки радиаторов важно соблюдать несколько правил:

Радиатор не должен располагаться слишком близко к стене, это уменьшит циркуляцию воздуха и отразится на теплоотдаче. При монтаже на месте расположения радиатора наклейте на стену теплоотражающую фольгу, которая будет препятствовать нежелательному нагреву стен

Обратите внимание на симметричность расположения радиаторов. Неаккуратное их месторасположение испортит общий вид помещения

Декорирование радиаторов панелями может красиво дополнить интерьер, но значительно снизит эффективность работы системы отопления

Декорирование радиаторов панелями может красиво дополнить интерьер, но значительно снизит эффективность работы системы отопления.

Приведенные ниже параметры установки радиаторов помогут добиться максимальной эффективности теплоотдачи. Расстояние от стены до поверхности радиатора должно быть не менее 3 сантиметров, а от подоконника и пола не меньше 10 сантиметров. Расстояние от основного стояка до места соединения с радиатором должно быть не менее 30 сантиметров

Особое внимание уделите надежности креплений радиаторов к стенам. Крепежей должно быть не менее четырех, по два сверху и снизу

Чтобы избежать досадных ошибок стоит предварительно разметить точки будущих креплений, чтобы пробки радиаторов совпали с разводкой труб

Только после тщательной разметки всех точек креплений можно приступить к окончательному монтажу системы

Чтобы избежать досадных ошибок стоит предварительно разметить точки будущих креплений, чтобы пробки радиаторов совпали с разводкой труб. Только после тщательной разметки всех точек креплений можно приступить к окончательному монтажу системы.

Если все работы произведены правильно новые радиаторы гармонично впишутся в интерьер вашего дома. Для эффективного обогрева помещения необходимо соблюдать пропорции отапливаемой площади к характеристикам теплоотдачи радиаторов. Она должна составлять 1000 Вт мощности к 10 квадратным метрам отапливаемого помещения.

Приведенные выше советы и рекомендации позволят вам добиться максимальной эффективности системы отопления, создать в доме уютную обстановку и современный дизайн.

В наших климатических условиях тепло является важнейшим условием создания комфорта, а правильная установка радиаторов позволит добиться значительной экономии средств на оплате коммунальных платежей, что немаловажно при постоянно растущих тарифах. Таким образом, несмотря на затраты по модернизации системы отопления, ее эффективность позволит окупить все расходы за сравнительно небольшой промежуток времени

Виды радиаторов

Первое, что нужно знать — это вид и материал из которых сделаны ваши радиаторы, именно от этого в частности и зависит их количество. В продаже присутствуют как всем уже знакомые чугунные виды батарей, но значительно усовершенствованные, так и современные экземпляры, выполненные из алюминия, стали и, так называемые, биметаллические радиаторы из стали и алюминия.

Современные варианты батарей изготавливаются в разнообразных дизайнерских исполнениях и имеют многочисленные оттенки и цвета, поэтому можно легко выбрать те модели, которые больше подходят для конкретного интерьера. Однако, нельзя забывать и о технических характеристиках приборов.

Самыми популярными из современных радиаторов стали биметаллические батареи. Они устроены по комбинированному принципу и состоят из двух сплавов: изнутри они стальные, снаружи — алюминиевые. Привлекают они своим эстетичным внешним видом, экономностью в использовании и легкостью в эксплуатации.

Современная биметаллическая батарея на 10 секций

Но есть у них и слабая сторона — приемлемы они только для систем отопления с достаточно высоким давлением, а значит, для строений, подключенных к центральному отоплению в многоквартирных домах. Для зданий с автономным отопительным снабжением они не подходят и от них лучше отказаться.

Стоит поговорить и о чугунных радиаторах. Несмотря на их большой «исторический стаж», они не теряют своей востребованности. Тем более, что сегодня можно приобрести чугунные варианты, выполненные в различном дизайне, и их легко можно подобрать для любого дизайнерского оформления. Более того, производятся такие радиаторы, которые вполне могут стать дополнением или даже украшением помещения.

Чугунный радиатор в современном стиле

Эти батареи подойдут как для автономного, так и для центрального отопления, и под любой теплоноситель. Они дольше, чем биметаллические прогреваются, но и более длительное время остывают, что способствует большей теплоотдаче и сохранению тепла в помещении. Единственным условием долгосрочной их эксплуатации является качественный монтаж при установке.

Стальные радиаторы делятся на два типа: трубчатые и панельные.

Стальные радиаторы трубчатой конструкции

Трубчатые варианты более дорогостоящие, они нагреваются медленнее панельных, и, соответственно, дольше сохраняют температуру.

Панельный тип стальных радиаторов

Эти характеристики обоих типов стальных батарей и будут напрямую влиять на количество точек их размещения.

Стальные радиаторы имеют респектабельный вид, поэтому неплохо вписываются в любой стиль оформления помещения. Они не собирают на своей поверхности пыль и легко приводятся в порядок.

Алюминиевые радиаторы имеют хорошую теплопроводность, поэтому считаются вполне экономичными. Благодаря этому качеству и современному дизайну, алюминиевые батареи стали лидерами продаж.

Легкие и эффективные алюминиевые радиаторы

Но, приобретая их, необходимо учитывать один их недостаток — это требовательность алюминия к качеству теплоносителя, поэтому они больше подходят только для автономного отопления.

Для того, чтобы рассчитать, сколько радиаторов понадобится на каждую из комнат, придется учесть многие нюансы, как связанные с характеристиками батарей, так и другие, влияющие на сохранность тепла в помещениях.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/мин примерно равен мощности в 1 кВт (1000 Вт).

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

• алюминиевые — 190Вт
• биметаллические — 185Вт
• чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м2 площади. Тогда на помещение 16м2 нужно: 16м2/1,8м2=8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

• биметаллический радиатор — 1,8м2
• алюминиевый — 1,9-2,0м2
• чугунный — 1,4-1,5м2.

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м2. Считаем количество секций стандартного размера: 16м2/2м2=8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Максимально точный вариант расчета

Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, т.к. даже для одинаковых помещений результаты пусть и немного, но все равно отличаются.

Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.

В целом расчетная формула имеет следующий вид:

T =100 Вт/м 2 * A *B * C * D * E * F * G * S ,

• где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты;
• S – площадь обогреваемой комнаты.

Остальные коэффициенты нуждаются в большее подробном изучении. Так, коэффициент А учитывает особенности остекления помещения .

Особенности остекления помещения

• 1,27 для комнат, окна которых остеклены просто двумя стеклами;
• 1,0 – для помещений с окнами, оснащенными двойными стеклопакетами;
• 0,85 – если окна имеют тройной стеклопакет.

Коэффициент В учитывает особенности утепления стен помещения .

Особенности утепления стен помещения

• если утепление низкоэффективное. коэффициент принимается равным 1,27;
• при хорошем утеплении (к примеру, если стены выложены в 2 кирпича либо же целенаправленно утеплены качественным теплоизолятором). используется коэффициент равный 1,0;
• при высоком уровне утепления – 0,85.

Коэффициент C указывает на соотношение суммарной площади оконных проемов и поверхности пола в комнате.

Соотношение суммарной площади оконных проемов и поверхности пола в комнате

Зависимость выглядит так:

• при соотношении равном 50% коэффициент С принимается как 1,2;
• если соотношение составляет 40%, используют коэффициент равный 1,1;
• при соотношении равном 30% значение коэффициента уменьшают до 1,0;
• в случае с еще меньшим процентным соотношением используют коэффициенты равные 0,9 (для 20%) и 0,8 (для 10%).

Коэффициент D указывает на среднюю температуру в наиболее холодный период года .

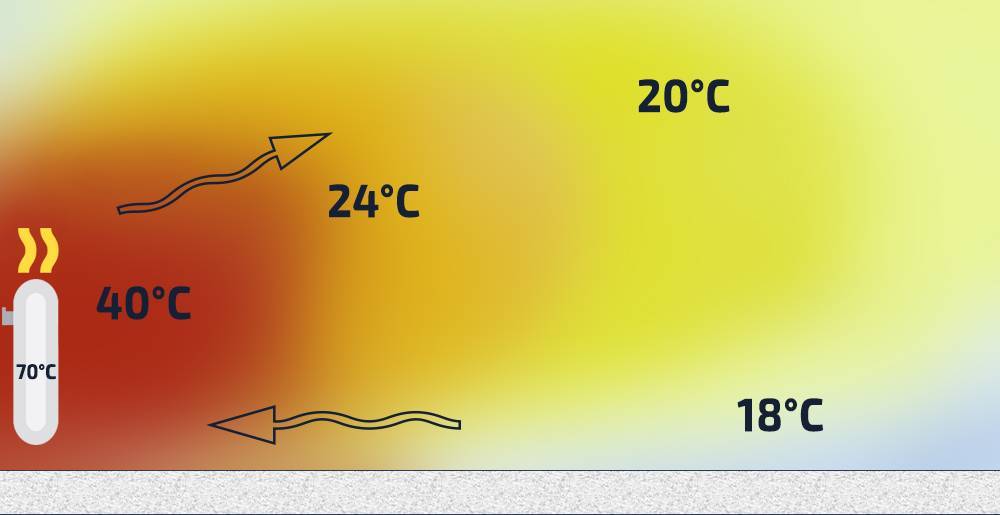

Распределение тепла в комнате при использовании радиаторов

Зависимость выглядит так:

• если температура составляет -35 и ниже, коэффициент принимается равным 1,5;
• при температуре до -25 градусов используется значение 1,3;
• если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
• жителям регионов, в которых температура не опускается ниже -15, следует использовать коэффициент 0,9;
• если температура зимой не падает ниже -10, считайте с коэффициентом 0,7.

Коэффициент E указывает на количество внешних стен.

Количество внешних стен

Если внешняя стена одна, используйте коэффициент 1,1. При двух стенах увеличьте его до 1,2; при трех – до 1,3; если же внешних стен 4, используйте коэффициент равный 1,4.

Коэффициент F учитывает особенности вышерасположенно й комнаты. Зависимость такова:

• если выше находится не обогреваемое чердачное помещение, коэффициент принимается равным 1,0;
• если чердак отапливаемый – 0,9;
• если соседом сверху является отапливаемая жилая комната, коэффициент можно уменьшить до 0,8.

И последний коэффициент формулы – G – учитывает высоту помещения.

• в комнатах с потолками высотой 2,5 м расчет ведется с использованием коэффициента равного 1,0;
• если помещение имеет 3-метровый потолок, коэффициент увеличивают до 1,05;
• при высоте потолка в 3,5 м считайте с коэффициентом 1,1;
• комнаты с 4-метровым потолком рассчитываются с коэффициентом 1,15;
• при расчете количества секций батареи для обогрева помещения высотой 4,5 м увеличьте коэффициент до 1,2.

Этот расчет учитывает почти все существующие нюансы и позволяет определить необходимое число секций отопительного агрегата с наименьшей погрешностью. В завершение вам останется лишь разделить расчетный показатель на теплоотдачу одной секции батареи (уточните в прилагающемся паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в сторону увеличения.

Калькулятор расчета радиатора отопления

Для удобства, все эти параметры внесены в специальный калькулятор расчета радиаторов отопления. Достаточно указать все запрашиваемые параметры — и нажатие на кнопку «РАССЧИТАТЬ» сразу даст искомый результат:

Советы по энергосбережению

Мощность радиаторов: влияние способа подключения

Тип подсоединения батарей также оказывает воздействие на уровень теплоотдачи. Оптимальным считается вариант, когда отопительный прибор подключается диагональным способом, обеспечивающим поступление воды сверху, что позволяет избежать снижения тепловой мощности.

Наибольшие потери тепловой мощности, способные достигать 22%, происходят при боковом подключении. Остальные способы подсоединения приводят к относительным потерям упомянутой физической величины, что признается средними показателями, в чем можно убедиться посредством обращения к предлагаемому рисунку.

Для однотрубных систем

Указанная выше информация актуальна для систем отопления, характеризуемых как двухтрубные, которые обеспечивают подачу теплоносителя одной температуры на каждую из батарей. Что же касается однотрубных конструкций, то их функционирование основано на другом процессе.

В таких системах каждый последующий радиатор получает все более холодную воду, поэтому расчет количества секций таких отопительных приборов предполагает, что температуру придется пересчитывать несколько раз, что является довольно проблематично. В связи с этим лучше всего произвести вычисление требуемой мощности радиаторов для двухтрубной системы с дальнейшим добавлением секций с учетом снижения тепловой мощности.

Рассмотрим это на примере однотрубной системы, изображенной на схеме, которая имеет в своем составе 6 радиаторов. Такое количество батарей было установлено в зависимости от потребностей при двухтрубной разводке с последующей правкой полученных значений. Если расчет для первого радиатора строился обычным способом, то на втором приходилось учитывать то значение, на котором снизилась мощность, то есть 12 кВт (15–3=12), что составило 20%.

Чтобы компенсировать понесенные потери, пришлось увеличивать количество секций. Прогнозировалось, что потребуется 8 конструктивных элементов батарей, но потеря в 20% внесла корректировку, предполагающую необходимость установки отопительных приборов с 9 или 10 секциями.

При этом такой метод нельзя признать оптимальным, так как соответствие ему может привести к тому, что последняя в ветке батарея приобретет катастрофические размеры. В связи с этим устанавливаются однотрубные системы с запасом мощности, монтируется запорная арматура, а батареи подключаются через байпас для регулировки теплоотдачи.
