Правила расчета расхода трубы для водяной системы теплого пола

Правила расчета и варианты укладки

От выбранного способа укладки непосредственно зависит расход материала и теплоэффективность готовой системы.

Различают три способа размещения труб: змейка, улитка и комбинированный.

Змейка

Способ отличается простотой расчетов и легкостью монтажа, что делает его очень популярным. Такая схема наилучшим образом подходит для промышленных зданий, помещений с малыми потерями тепла и объектов, нуждающихся в круглогодичном отапливании.

Рекомендуем ознакомиться: Плюсы и минусы однотрубной и двухтрубной систем отопления — какая лучше и эффективней?

Главный недостаток такого способа укладки – ощутимая разница температур на различных участках пола. Кроме того, трубы часто изгибаются под достаточно большими углами, что делает проблематичным реализацию проектов с малым шагом. Частично решить эту проблему поможет использование стальной пружины, которая натягивается на место будущего изгиба, и препятствует образованию излома.

Улитка

Встречается также обозначение «спираль» или «ракушка». В такой схеме температурное поле распределяется по поверхности пола более равномерно, поскольку трубы прямого и обратно контура укладываются попеременно.

Трубы размещаются параллельно и монтируются по направлению от стен к центру. В средней части помещения подающая линия завершается петлей, переходящей в обратный контур, идущий, напротив, от центра к коллектору.

Достоинства такого способа укладки:

• Равномерный прогрев помещения.
• Отсутствие резких изгибов и, как следствие, малое гидравлическое сопротивление.
• Уменьшенный расход трубного материала.

Этот способ считается наиболее трудоемким при проектировании и для практической реализации.

Комбинированный способ

Как правило, такой способ укладки выбирается для больших помещений, поверхность пола которых разбивается на отдельные зоны. Для каждой зоны при этом подбирается оптимальный способ расположения труб: в районе окон, дверей и по периметру – змейкой, в центре помещения – спиралью.

Укладка труб производится настильным или бетонным методом:

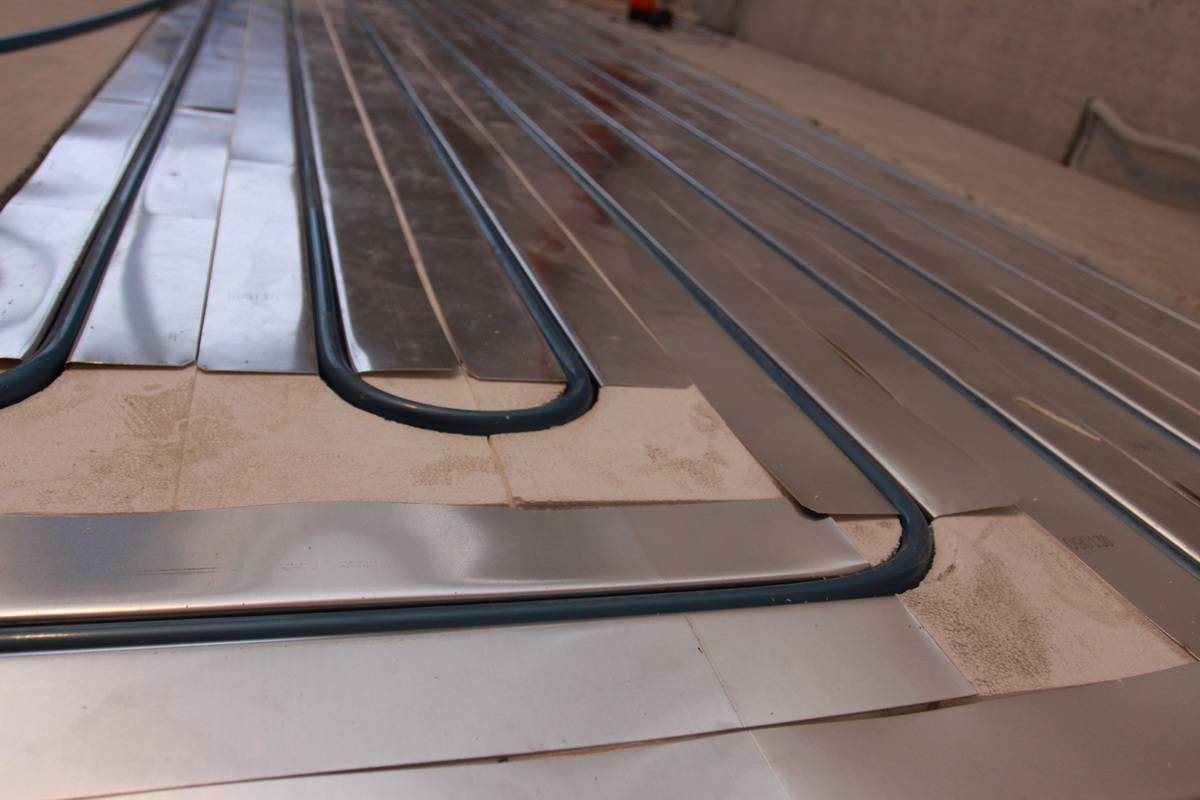

• В первом случае используются готовые панели реечного или модульного исполнения, оборудованные пазами и столбиками для удобной фиксации труб. После укладки труб конструкция накрывается гипсоволокнистыми плитами и напольным покрытием. Несмотря на удобство и скорость монтажа, такой способ до сих пор не получил широкого распространения.
• Монтаж в бетонную стяжку потребует гораздо больше времени. Только на высыхание и укрепление слоя бетона потребуется не менее 28 дней (в зависимости от толщины слоя).

Рекомендуем ознакомиться: Классификация и назначение промышленных дымоходов

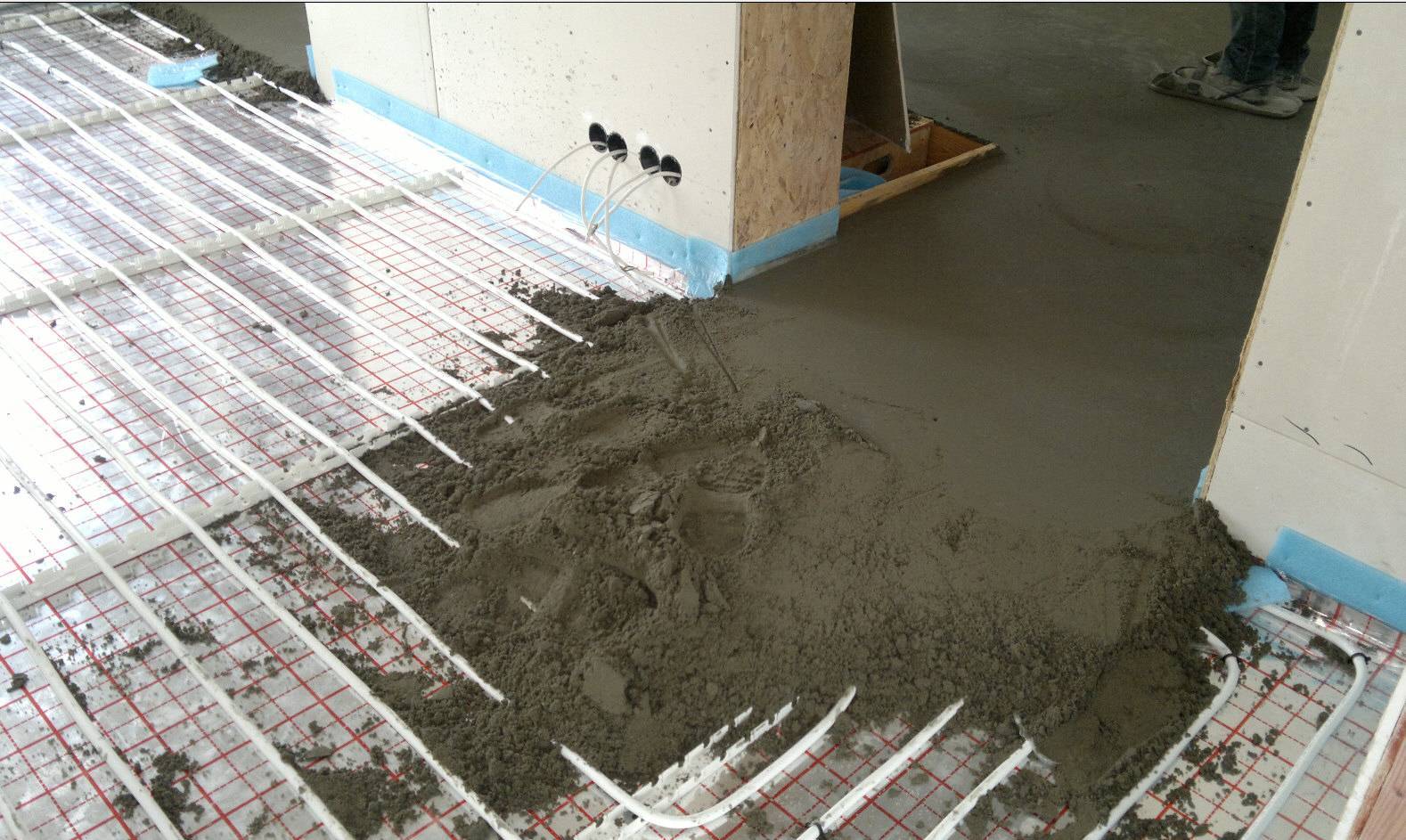

Процедура укладки в стяжку производится в такой последовательности:

• Слой гидроизоляции. Укладывается в нижнюю часть конструкции, препятствует образованию конденсата.
• Термоизоляция. Подойдет любой листовой теплоизолирующий материал. Его задача – не допустить утечку тепла вниз, а толщина слоя определяется сообразно внешним климатическим условиям.
• Фольгированная пленка. Перенаправляет максимальный объем теплого воздуха в комнату, позволяя экономить на расходе теплоносителя.
• Армирующая сетка. Обеспечит стяжке необходимую прочность.
• Монтаж трубопровода. Один или несколько контуров, по которым идет циркуляция теплоносителя.
• Контрольные испытания. В смонтированную систему подается теплоноситель.
• Стяжка. Заливка готового трубопровода цементно-песчаной смесью. Толщина слоя обычно не превышает 35-50 мм.
• Напольное покрытие. Наилучшие показатели отдачи тепла показывает керамическая плитка.

Как производится расчет длины трубы

Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.

Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).

Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:

В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.

Определение максимальной длины одного контура

Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.

Формы укладки

Существуют различные способы укладки трубопроводов в стяжке.

Змейка

При укладке змейкой, или меандром, трубопроводы размещают параллельно. Помещение при этом прогревается неравномерно. Способ подходит для маленьких помещений. Змейка применяется при комбинированном способе монтажа – коммуникации укладывают вдоль наружной стены и отсекают холодный воздух.

Угловая змейка

Труба укладывается вдоль наружного угла, следующие витки укладываются параллельно так, что трубопровод занимает квадрат. Подходит для прогревания углов. Сдвоенная угловая змейка применяется для помещений, у которых три стены – наружные.

Двойная змейка

Параллельно укладывается начало и конец одного контура отопления. Из всех вариантов змеек обеспечивает самый равномерный прогрев помещения.

Улитка

Иначе этот способ называют улиткой, ракушкой, спиралью. Трубопроводы укладываются по спирали, обеспечивается максимально равномерный нагрев всей площади. Так удобно размещать трубы в больших по площади помещениях.

Какой способ лучше

Соединение двух вариантов укладки позволяет оптимально расположить коммуникации в помещении. В больших комнатах лучше использовать улитку или комбинировать ее со змейкой – у наружной стены проложить несколько труб змейкой, а по остальной площади расположить трубы по спирали.

Змейка у наружной стены будет отсекать холод от стен и окон. Можно отрегулировать этот контур на более высокую температуру теплоносителя.

В маленьких помещениях, например ванной, коридоре, оптимальна змейка. В помещениях среднего размера – двойная змейка. При раскладке труб способом угловой змейки помещение будет прогреваться неравномерно, применение угловой змейки уместно только при прогревании углов при комбинированной укладке.

Нередко комбинированные варианты или смену расстояния применяют сознательно – для компенсации неотапливаемых участков (под мягкой мебелью) или обогрева рабочего места, игрового уголка для детей и т.д. Например, лучше немного сильнее обогреть:

1. Участок возле письменного стола, швейной машинки или фортепиано – там человек сидит неподвижно и может замерзнуть.
2. Часть комнаты, где часто и много играют дети.
3. Теплые участки вокруг кровати, зону отдыха с мягкой мебелью в гостиной.

В любом случае перед монтажом своими руками необходимо начертить схему укладки трубопроводов, рассчитав длину трубопровода и расстояние между витками. Затем вооружиться карандашом и миллиметровкой и начертить схему с учетом расстановки мебели и способа раскладки теплого пола. При этом учесть увеличение частоты укладки у мягкой мебели, кровати и других требующих тепла мест.

Тонкости укладки и подключения трубопроводов можно увидеть на нашем видео.

Как можно устанавливать теплый пол?

Существует несколько способов установки теплого пола. Для примера можно рассмотреть 2 способа.

Настильный. Этот пол имеет настил из различных материалов, например, полистирола или древесины. Стоит заметить, что такой пол быстрее монтировать и вводить в эксплуатацию, так как он не требует дополнительного времени на заливку стяжки и её высыхание.

Бетонный. Такой пол имеет стяжку, для нанесения которой потребуется больше времени, поэтому если вы хотите сделать теплый пол как можно быстрее, то этот вариант вам не подойдет.

В любом случае установка теплого пола – занятие сложное, поэтому самостоятельно проводить этот процесс не рекомендуется. Если же дополнительных средств на работников нет, то установку пола можно проводить самостоятельно, но четко следуя инструкции по монтажу.

Конкретный пример расчета отопительной ветки

Предположим, что требуется определить параметры теплового контура для дома площадью 60 квадратных метров.

Для расчета понадобятся следующие данные и характеристики:

• габариты помещения: высота – 2,7 м, длина и ширина – 10 и 6 м соответственно;
• в доме 5 металлопластиковых окна по 2 кв. м;
• внешние стены – газобетон, толщина – 50 см, Кт=0,20 Вт/мК;
• дополнительное утепление стен – пеноплистирол 5 см, Кт=0,041 Вт/мК;
• материал потолочного перекрытия – ж/б плита, толщина – 20 см, Кт=1,69 Вт/мК;
• утепление чердака – плиты пенополистирола толщиной 5 см;
• габариты входной двери – 0,9*2,05 м, теплоизоляция – пенополиуретан, слой – 10 см, Кт=0,035 Вт/мК.

Далее рассмотрим пошаговый пример выполнения расчета.

Шаг 1 — расчет теплопотерь через конструктивные элементы

Термическое сопротивление стеновых материалов:

• газобетон: R1=0,5/0,20=2,5 кв.м*К/Вт;
• пенополистирол: R2=0.05/0.041=1.22 кв.м*К/Вт.

Термосопротивление стены в целом составляет: 2,5+1,22=3,57 кв. м*К/Вт. Среднюю температуру в доме принимаем за +23 °C, минимальную на улице 25 °C со знаком минус. Разница показателей – 48 °C.

Вычисление общей площади стены: S1=2,7*10*2+2,7*6*2=86,4 кв. м. От полученного показателя необходимо отнять величину окон и двери: S2=86,4-10-1,85=74,55 кв. м.

Подставляя полученные показатели в формулу, получим стеновые теплопотери: Qc=74,55/3,57*48=1002 Вт

По аналогии рассчитываются тепловые издержки через окна, дверь и потолок. Для оценки энергетических потерь через чердак учитывают теплопроводность материала перекрытия и утеплителя

Итоговое термическое сопротивление потолка равно: 0,2/1,69+0,05/0,041=0,118+1,22=1,338 кв. м*К/Вт. Теплопотери составят: Qп=60/1,338*48=2152 Вт.

Rо=0,56*0,1+0,5*0,9=0,56 кв.м*К/Вт. Здесь 0,1 и 0,9 – доля каждого материала в оконной конструкции.

Теплопотери окна: Qо=10/0,56*48=857 Вт.

С учетом теплоизоляции двери ее тепловое сопротивление составит: Rд=0,1/0,035=2,86 кв. м*К/Вт. Qд=(0,9*2,05)/2,86*48=31 Вт.

Итого теплопотери через ограждающие элементы равны: 1002+2152+857+31=4042 Вт. Результат надо увеличить на 10%: 4042*1,1=4446 Вт.

Шаг 2 — тепло на обогрев + общие теплопотери

Сначала вычислим расход тепла на обогрев поступающего воздуха. Объем помещения: 2,7*10*6=162 куб. м. Соответственно вентиляционные теплопотери составят: (162*1/3600)*1005*1,19*48=2583 Вт.

По данным параметрам помещения, суммарные тепловые издержки составят: Q=4446+2583=7029 Вт.

Шаг 3 — необходимая мощность теплового контура

Рассчитываем оптимальную мощность контура, необходимую для возмещения теплопотерь: N=1.2*7029=8435 Вт.

Далее: q=N/S=8435/60=141 Вт/кв.м.

Исходя из требуемой производительности системы отопления и активной площади помещения, можно определить плотность потока тепла на 1 кв. м

Шаг 4 — определение шага укладки и длины контура

Полученное значение сравниваем с графиком зависимости. Если температура теплоносителя в системе составляет 40 °C, то подойдет контур с параметрами: шаг – 100 мм, диаметр – 20 мм.

Если в магистрали циркулирует вода, разогретая до 50 °C, то интервал между ветками можно увеличить до 15 см и использовать трубу сечением 16 мм.

Считаем длину контура: L=60/0,15*1,1=440 м.

Отдельно необходимо учесть расстояние от коллекторов до тепловой системы.

Выбор труб

Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.

Наименование	Размер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубы	Цена, руб. Приведена цена погонного метра
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	16 X 2,0 мм, 100 м 16 X 2,0 мм, 200 м	55
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	20 x 2,0 мм, 100 м	83
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	26 x 3,0 мм, 50 м	145
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	32 x 3,0 мм, 50 м	215
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	40 x 3,5 мм, 25 м	575
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH	16 х 2,0 мм, 200 м 16 x 2,0 мм, 100 м	50
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH	20 х 2,0 мм, 100 м	69

Труба для теплого пола УПОНОР

При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:

• прочность;
• износостойкость;
• долговечность;
• достаточная теплопередача;
• низкий показатель теплового расширения;
• нейтральность к воде;
• способность выдерживать температуру до 120°С.

Укладка металлопластиковой трубы

Самые популярные материалы для теплоносителей:

• металлопластик;
• полиэтилен.

Трубы теплого пола полиэтиленовые

Инструкция

Зная общие теплопотери ограждающими конструкциями помещения, вначале следует отнять от этого значения величину потерь через полы, поскольку при устройстве теплого пола их не будет. Полученную величину Q (Вт) надо разделить на площадь комнаты F (м2) для того, чтобы узнать удельную теплоотдачу, которую должна обеспечивать система водяного пола q (Вт/м2):

q=Q/F.

Рисунок 2. Номограмма определения удельной теплоотдачи теплого пола с ковровым покрытием или паркетом.

Дальше расчет выполняется графическим способом по номограммам, представленным на рис. 1, 2, 3. Следует выбрать ту номограмму, которая соответствует вашему напольному покрытию. Взяв получившееся значение q, откладываемое с левой стороны графика, нужно определить температуру поверхности пола, которая обеспечит необходимое поступление тепла в помещение. Например, если удельная теплоотдача должна составлять 99 Вт/м2, а покрытие синтетическое (линолеум), то по номограмме на рис. 1 необходимая температура поверхности — +29⁰С, что неприемлемо.

Тогда по той же номограмме принимается максимально допустимая температура — +26⁰С. Если от этого значения (располагается на правой шкале графика) вести горизонтальную линию, то она пересечет несколько диагональных графиков, отражающих интервал укладки труб теплого пола. Подбирается оптимальное значение, в данном примере подойдет 0,2 м. От места пересечения горизонтальной линии температуры и диагонального графика интервала укладки проводится вертикальная линия вниз. Она укажет на величину средней разности температур, в приведенном примере она составит 21⁰С. Дойдя по горизонтальной линии до самого конца, можно выяснить реальную удельную теплоотдачу контура отопления, здесь получится 68 Вт/м2.

Теперь можно рассчитать параметры теплоносителя для системы. Определяется его средняя расчетная температура:

t_т=∆t_ср+t_пом.

В этой формуле:

Рисунок 3. Номограмма определения удельной теплоотдачи теплого пола с толстым ковровым покрытием или толстым паркетом.

• t_т — средняя расчетная температура воды в системе, ⁰С;
• ∆t_ср — средняя разница температур, определенная ранее по номограмме, ⁰С;
• t_пом — необходимая температура воздуха в помещении, ⁰С.

Если подставить те же цифры из рассматриваемого примера и принять значение температуры в комнате равным 20⁰С, результат будет — +41⁰С. Ранее были указаны стандартные температурные графики, которые следует принимать для теплого пола, под результат примера методом подбора определен график 45/35⁰С.

Поскольку температура поверхности была принята меньше требуемой для отопления комнаты, нужно вычислить, какова разница между потоком, который будет поступать от теплого пола, и необходимым изначально количеством теплоты для компенсации потерь через наружные ограждения. Для этого нужно площадь помещения умножить на удельную теплоотдачу от контура напольного отопления:

Q_п=F×q_п.

Если для примера принять значение площади равным 40 м2, то величина теплового потока будет:

68 Вт/м2х40 м2=2720 Вт.

Изначальная же расчетная величина q составляла 99 Вт/м2, а общая — 3960 Вт, разница — 1240 Вт. Это недостающее количество теплоты надо подать в комнату другим, традиционным способом отопления, то есть радиаторами.

Определив расчетный температурный график подачи теплоносителя (в примере — 45/35⁰С), интервал укладки трубопроводов отопительного контура (в примере принят 0,2 м), надо рассчитать протяженность трубы:

Схема подключения теплого пола.

L=F/a, где:

• L — длина трубы, м;
• а — интервал ее укладки, м;
• F — площадь поверхности теплого пола, м2.

В примере: 40 м2/0,2 м=200 м. К этой протяженности необходимо прибавить длину труб, которые идут до помещения от распределителя, здесь для примера пусть будет 10 м. Получилось 210 м, что является слишком большим контуром, который будет иметь очень высокое гидравлическое сопротивление. Нужно разделить систему на 2 контура, тогда длина трубы составит 105 м, это максимально допустимое значение. Другой вариант — пересмотреть интервал укладки, увеличить его, тогда материала трубы понадобится меньше, но и отдача теплого пола станет ниже. В результате придется наращивать мощность радиаторов.

Медная труба

Трубопроводы из меди не разрушаются от воздействия агрессивных сред и долговечны. Для теплых полов обычно применяют отожженную медную трубу, которая обладает достаточной гибкостью.

Минусом медных труб является их высокая стоимость. Сложность монтажа так же снижает привлекательность медной трубы. А самое главное – при выборе медной трубы в качестве трубопровода, следует помнить, что для соединения медных труб нужно использовать только фитинги из меди или родственных (латунь, бронза) сплавов, потому что при использовании стали или алюминия в трубопроводах возникает электрохимическая коррозия.

На возникновение электрохимической коррозии влияют не только фитинги, но и циркуляционные насосы, и другие стальные конструкции в трассе трубопровода.

Все рассмотренные выше трубы можно использовать с равным успехом для устройства водяного теплого пола. Они обладают достаточной устойчивостью и длительным – не менее тридцати лет, сроком службы.

После рассмотрения четырех видов труб, проблема, озвученная в начале статьи, так и осталась не решенной, потому что все трубы хорошо подходят для теплых полов. Поэтому, чтобы облегчить вам муки выбора, обратимся к знакомому сантехнику.

Зачастую, главной определяющей выбор, причиной является цена. Сравним стоимость всех четырех видов труб диаметром 20 мм:

1. металлопластиковая труба: 65 руб\п. метр;
2. труба из сшитого полиэтилена (PEX-труба): 51 руб\ п. метр;
3. гофрированная нержавеющая труба: 178 руб\ п. метр;
4. медная труба: 539 руб\ п. метр.

По показателю «цена» лидирует PEX-труба.

Рассмотрим показатель «удобство монтажа»

И металлопластиковые трубы и трубы из сшитого полиэтилена в системе теплого пола соединяют несъемными пресс-фитингами.

Опрессовывают фитинги специальными клещами стоимостью от 3000 рублей и до… Ну, скажем, до больших цифр. Хотя, если соблюдать условие цельной петли, то для присоединения к вводу и выводу коллектора можно использовать и обжимные фитинги, которые затянутся обычным ключом и не потребуется покупать дополнительное оборудование.

Как уже говорилось выше, металлопластиковая труба более гибкая, ее проще раскладывать в сложных помещениях. Для того, что бы гнуть трубы из сшитого полиэтилена, нужен прибор для нагрева. Например, строительный фен. Для крепления этой трубы уйдет больше крепежа, бухта такой трубы более тяжелая, поэтому ее сложно таскать при раскладывании одному, а поначалу и вдвоем. Тоже можно сказать и о монтаже медных труб.

Если вы монтируете трубу в одиночку – ваш выбор металлопластиковая труба или гофрированная труба из нержавейки.

По показателю «удобство монтажа» лидирует гофрированная труба из нержавейки, а на втором месте – металлопластиковая труба.

Если вы живете не в столице, и не в северной столице, и вообще, далековато от обеих столиц и крупных городов, то вопрос наличия в вашем населенном пункте медной трубы нужного диаметра или гофрированной нержавеющей трубы может свести на нет ваш выбор труб для водяного теплого пола. Металлопластиковые и PEX-трубы более распространены и доступны.

Показатель «доступность» – лидерство у металлопластиковой трубы, а второе место у трубы PEX.

Если в качестве теплоносителя вы планируете не воду, то вам лучше выбрать PEX-трубу или трубу из нержавейки.

Если на вашем объекте работает много народу, а зона укладки теплых полов лежит в самом проходном месте, то во избежание образования помятостей на трубе от чьих-то неуклюжих лап во время монтажа трубы, вам придется делать мостки. Либо используйте PEX-трубу: она не боится изгибов, и по ней можно смело ходить во время укладки.

Учитывая все эти аргументы, делаем вывод: для укладки контура водяного теплого пола лучше, на наш взгляд, использовать металлопластиковую трубу, или трубу из сшитого полиэтилена. Гофрированная труба из нержавейки – вещь удобная, но как в телерекламе: если качество одно, зачем платить больше? А медные трубы – это, вообще, как сказал знакомый сантехник: «дорогие и никчемные понты».

Ну, это наше частное мнение. А какие трубы для водяного теплого пола лучше использовать, решать все-таки, вам, ориентируясь на свои предпочтения и кошелек.

Онлайн расчет специальными программами

Последним способом расчета необходимого количества труб является использование:

Для использования программ и калькулятор потребуются следующие данные:

• длина и ширина помещения;
• вид используемых труб;
• предполагаемая схема расположения трубопровода;
• шаг расположения труб;
• толщина укрывного материала (бетонной стяжки, ковролина, ламината и так далее).

Пример расчета в программе VALTEC представлен на видео.

На основании проведенного расчета одним из наиболее удобных способов определяется количество материала, требуемого для изготовления теплого водяного пола. Правильный расчет позволяет сделать пол с подогревом с минимальными денежными затратами.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

• высокая температура не должна повредить покрытие пола;
• подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
• разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

• 15кПа – давление насоса, обеспечивающего эффективный обогрев;
• длина труб равна 85 м;
• теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

• D обозначает диаметр трубы для теплого пола;
• L – метраж длины изделия;
• p – давление насоса;
• G – расход воды, которая циркулирует в трубах (описывается в документации);
• D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

• Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
• Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

• Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
• Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
• Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

• При шаге 15 см количество м2 для площади участка не превышает 12;
• шаг 20 см подходит для 16 м2;
• шаг 25 см – 20 м2;
• 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Требования к трубам

Трубы, используемые в данной системе, должны отвечать следующим требованиям:

1. Выполнение из химически инертного, термостойкого материала, защищенного от коррозии и не склонного к образованию известковых отложений. Строительными нормами и правилами категорически запрещено использование стальных водопроводных и газопроводных труб. Лучше всего подходят пластик, металлопластик, алюминий и медь.
2. Стойкость к внешним воздействиям. От этого показателя зависит надежность и срок службы заливаемого бетоном контура.
3. Прочность. Данный критерий необходимо четко соблюдать, так как теплоноситель и стяжка оказывают немалое давление на конструкцию.
4. Достаточная длина. Именно она характеризует надежность контура и является лучшей профилактикой протечек.

Какие используются трубы для теплых полов? Почему чаще выбирают металлопластик и полипропилен?

Трубопровод представляет собой основную рабочую часть системы отопления «теплые водяные полы», поэтому на то, какой расходный материал будет использован, т.е

какая труба  пойдет в работу, обращается основное внимание при монтаже. Для конструкции греющих полов важным является качество расходного материала, высокие технологические характеристики трубы

Ввиду стремительного роста популярности водяного отопления, технологии производства оборудования и расходных материалов для обогрева, шагнули далеко вперед.

На рынке теплового, отопительного оборудования представлены трубы следующих видов:

• металлопластиковые;
• полипропиленовые;
• медные;
• гофрированные трубы, из стали;
• расходные материалы из сшитого полиэтилена.

Любой из озвученных вариантов хорошо справляется с возложенными на него задачами. Единственный момент, который отличает все варианты друг от друга, стоимость и эксплуатационные характеристики. О медных трубах, и о гофрированном канале для водяного контура поговорим в другой раз. Эти материалы не пользуются популярностью на бытовом уровне ввиду высокой стоимости.

Сейчас рассмотрим другой вопрос. Что лучше для вашего пола, металлопластик или полипропилен? В чем разница между этими наиболее распространенными материалами?

Металлопластик представляет собой один из тех материалов, с которым можно работать, имея любую квалификацию. Трубопроводы из металлопластиковых труб достаточно легко монтировать, ремонтировать или осуществлять замену поврежденных участков.

Правильно уложенный водяной контур делает пол из металлопластиковых труб надежным, практичным и долговечным. Особенно подкупает тот факт, что водяные отопительные контуры из цельного металлопластика, прочны и герметичны, имеют высокую степень надежности. Магистрали подключаются к распределительной гребенке коллектора с помощью фитингов, которые чаще всего имеют металлическую основу. Стыковка фрагментов металлопластиковой трубы с переходниками осуществляется посредством резьбового соединения.

Труба водяного пола из металлопластика, соединенная с помощью пресс-фитингов, обладают большей надежностью. В результате обжима создается прочное и герметичное соединение.

Полипропиленовые трубы так же подключаются с помощью фитингов. Разница в том, что стыковка осуществляется путем нагрева края трубы специальным оборудованием. Посредством паяльника полипропилен намертво соединяется с фитингом, делая соединение монолитным и надежным.

Для того, что бы сделать выбор в пользу металлопластика или отдать предпочтение полипропиленовым материалам, необходимо ответить на вопрос. Что лучше полиэтилен или металлопластик, насколько изделия практичны в процессе эксплуатации теплых водяных полов, и какова будет стоимость монтажа греющего водяного контура? Вопрос расходов часто становится решающим моментом. О трудностях монтажа станет известно уже в процессе работы. Не последнюю роль в плане выбора играют конструктивные особенности обоих материалов. В чем же разница расходных материалов?

Для водоснабжения и систем водяного отопления прекрасно подходят оба варианта. Благодаря невысокой стоимости материалов, можно проложить достаточно протяженные трубопроводы, обеспечивая водоснабжение и теплоснабжение всего дома. Для теплого пола использование металлопластиковых труб сопряжено с определенным риском. Укладывая канал отопительного контура в бетонную стяжку или под кафельную плитку, при возникновении протечки, ремонтные работы будут довольно масштабными и тяжелыми. в этом аспекте более надежны. Учитывая коэффициент теплого расширения, правильно уложенные полипропиленовые отопительные контуры будут служить долго.
