Как произвести профилактику электрического котла?

Электрокотлы с ТЭНами

Тепловой электрический нагреватель (ТЭН) представляет собой металлическую трубку, заполненную кварцевым песком или другим керамическим изоляционным материалом. Внутри проходит спираль из вольфрама либо нихрома, концы которой приварены к металлическим контактам для подключения проводов. Классический ТЭН выполнен в форме латинской U, провода присоединяются к двум контактам на концах устройства. Более современные изделия производятся в виде стержня с одним контактом, материал трубки – нержавеющая сталь. Вторым контактом служит корпус самого ТЭНа.

ТЭН для электрического котла

Рабочая часть котла представляет собой бак для теплоносителя, в который погружены несколько ТЭНов, их количество зависит от расчетной мощности установки. Бак может располагаться в горизонтальном или вертикальном положении, принцип работы электрического котла отопления от этого не меняется. Главное, чтобы ТЭНы были полностью покрыты водой, иначе они быстро перегреются и выйдут из строя. Как правило, современные котлы укомплектованы блоком управления, следящим за температурой и давлением воды в баке с помощью датчиков. Дополнительно установка может быть оснащена собственным циркуляционным насосом. Все это оборудование находится в металлическом ящике, имеющем привлекательный эстетический вид.

Устройство электрического котла отопления

При запуске и прогреве системы контроллер включает все ТЭНы одновременно, потребление энергии в это время самое высокое. При достижении температуры, выставленной термостатом или на дисплее, нагрев прекращается и дальше температура воды может поддерживаться включением одного или двух ТЭНов. Чтобы продлить их ресурс, в системе отопления лучше использовать обессоленную или дистиллированную воду. Тогда на рабочей поверхности трубок будет меньше отложений.

Бытовой электрический отопительный котел для дома с ТЭНами имеет такие недостатки:

1. Длительный нагрев воды обусловлен тем, что тепло от спирали поступает не напрямую к воде, а через материал изоляции и стенки трубок.
2. Слой солевых отложений на трубках еще больше замедляет процесс нагрева. Отложения рекомендуется удалять не реже 1 раза в год, если конструкция котла позволяет это сделать.
3. Раскаленная вольфрамовая проволока достаточно быстро уменьшается в диаметре и перегорает. Долговечность работы таких котлов невелика (до 10 лет).
4. Самые дешевые модели агрегатов представляют собой бак, покрытый теплоизоляцией и имеющий минимум автоматики. Его придется доукомплектовать самостоятельно.
5. Среди всех электрических котлов данный вид имеет наибольшие габариты.

Достоинства отопительного агрегата заключаются в доступной стоимости и высокой ремонтопригодности. По этой причине его часто используют как электрический котел для отопления дачи. Если в конструкции применены нагреватели стержневого типа, то они прослужат дольше обычных, а заменить сгоревший ТЭН не представляет большой сложности.

Правила и особенности установки

Для установки электрического котла отопления своими руками необходимо тщательно изучить инструкцию, которая прилагается к изделию. Монтаж предусматривает несколько этапов:

• подготовка места установки и монтаж креплений. Поверхность, на которой устанавливается теплосиловой агрегат, необходимо отделать огнеупорной панелью. Для предотвращения перекосов кронштейны подгоняют с помощью строительного нивелира;
• заземление. В целях электробезопасности в схеме установки электрического котлапредусматривается подсоединение силового устройства к заземляющей шине. Применяется медный провод сечением от 4 мм. Проводник подключается к нулевой клемме в нижней части корпуса;
• устанавливают циркуляционный насос и расширительный бак, если они не предусмотрены в конструкции котла отопления.

При пусконаладочных работах особое внимание уделяется таким моментам, как герметичность всей системы и удаление лишнего воздуха. Далее оборудование тестируется на различных рабочих режимах

Подключение котла

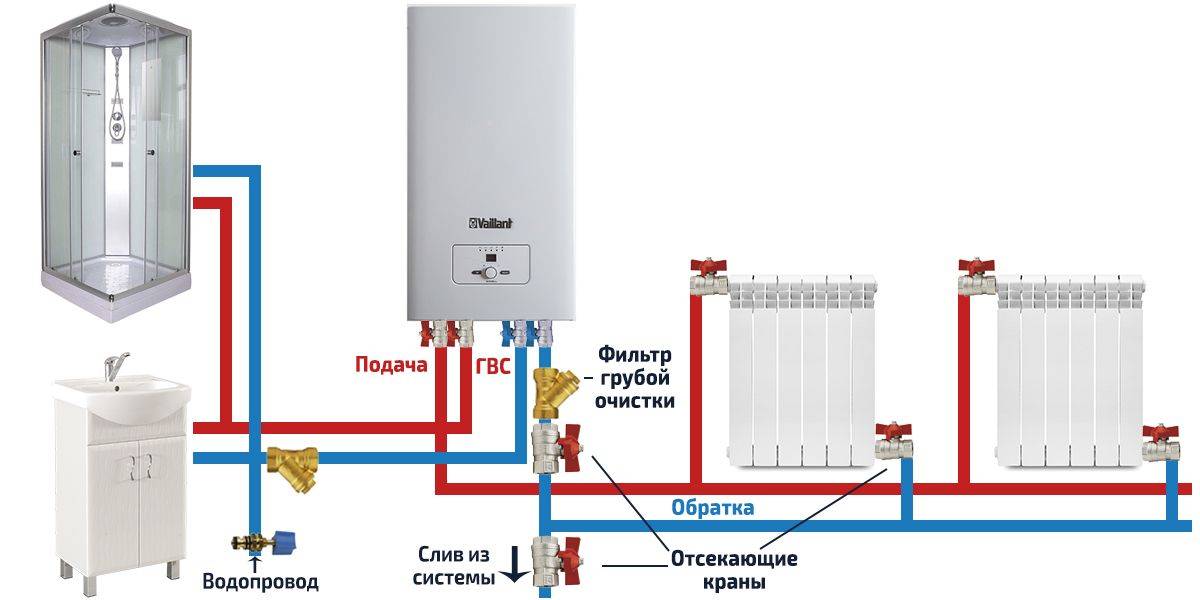

Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов:

• фильтр, который работает в паре с циркуляционным насосом;
• датчики температуры, устанавливаемые на трубопроводе;
• расширительный бак;
• радиатор отопления;
• сливные и запорные вентили.

Все современные котлы идут с автоматическими предохранителями, которые при электрических перегрузках не дают устройству выйти из строя. Контроль температуры теплоносителя тоже контролирует автоматика. Колебания фиксируются датчиками, и при необходимости система приводит их к нормальным параметрам. Схема подключения ТЭНового электрокотла.

Стоит покупать для дома модель электрокотла со стабилизатором, так как эти устройства «болезненно» переносят перепады в сети. Если котел приобретен без стабилизатора, то всегда можно докупить этот элемент отдельно. Не стоит забывать про изучение инструкции, которая идет индивидуально для каждого электрокотла. После этого можно приступать к подключению агрегата в систему отопления.

Агрегат может монтироваться и в закрытую, и в открытую систему отопления. В первом случае обязательным пунктом является установка манометров – в закрытой системе присутствует мембранный бак. В открытом варианте манометр вовсе не требуется. Если дома не будет установлен датчик температуры, то работать агрегат будет экономичнее. Некоторые модели идут без датчика теплоносителя, в таком случае его придется купить отдельно.

Особенности установки

Во время установки конструкции котла необходимо выполнить монтаж циркуляционного насоса – это шаг способствует более производительной и экономичной работе агрегата. Еще один важный момент – это распределительный щиток, особенно это касается жителей квартир: для котла нужна отдельная линия. Профессионалы также рекомендуют поставить УЗО. Не забудьте выполнить заземление.

В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом. Что касается кабеля, то для трехфазного подходит пятижильный кабель (L1, L2, L3, PE, N), а для однофазного – трехжильный (PE, L, N).

Таблица поможет подобрать необходимый размер кабеля.

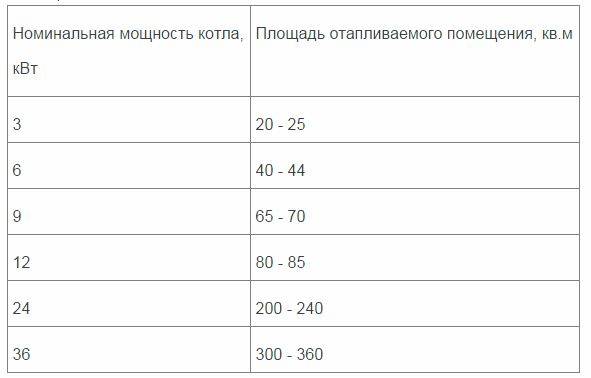

Еще один важный момент – это расчет мощности. Агрегат не должен работать дома на предельной мощности, поэтому электрокотел нужно покупать с запасом мощности. Показатель зависит от площади отопления. Провести расчет мощности стоит по таблице:

Полезные схемы

Схема котла с 2-трубной верхней системой разводки, циркуляция в конструкции естественная.

Схема 2-трубного варианта с нижней разводкой, циркуляция – принудительная.

Запуск и подключение системы

Техника безопасности в вопросе подключения электрокотла дома должна стоять на первом месте. Выполнять запуск нужно только в том случае, если эти условия соблюдены:

• Отсутствуют протечки, проверены все узлы в системе.
• Подключение было выполнено по схеме.
• Показатель давления соответствует инструкции (там указана норма давления).
• Система электрического котла полностью наполнена водой.

ВАЖНО: первый запуск оборудования проходит при минимальном показателе температуры. Если повреждения отсутствуют и прогреты узлы, то можно повысить температуру

Как видите, подключение системы выполняется довольно просто. Главное, полностью следовать инструкции по монтажу оборудования.

Что такое электрический котел?

Электрический котел — прибор отопления, нагревающий теплоноситель в системе при помощи электрических ТЭНов или электродов.

В этой статье рассматриваются электрические котлы, в которых нагревательным элементом является ТЭН.

Такие котлы являются наиболее распространенными на нашем рынке.

Они отличаются простотой обслуживания, большим набором функций и диапазоном мощностей от 3 до 500 кВт.

Где и как лучше применять электрический котел?

Котел электрический отопительный

Электрические котлы применяют в изолированных системах отопления частных домов и производственных зданий.

В качестве теплоносителя лучше всего подходит подготовленная вода.

С некоторыми ограничениями возможно применение низкозамерзающих теплоносителей (антифризов) на основе этиленгликоля или пропиленгликоля.

Электрические котлы можно применять как аварийные на случай выхода из строя основного газового или твердотопливного котла.

То есть, если пропал газ или кончился уголь, можно подключить электрический котел на время решения этой проблемы.

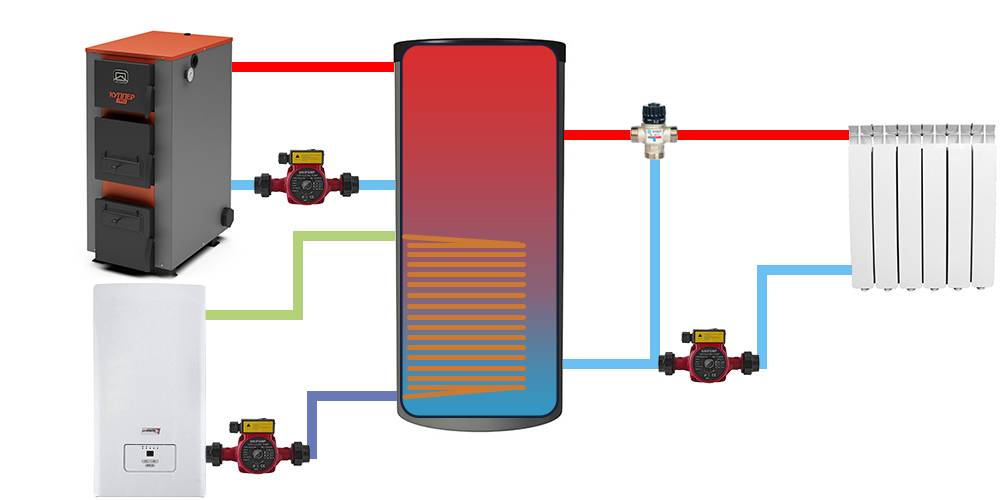

Многие модели твердотопливных котлов имеют встроенный блок ТЭНов, который используется для поддержки температуры теплоносителя.

Получается комбинация двух видов котлов — твердотопливного и электрического.

Электрический котел можно применять даже как проточный водонагреватель, хотя это экзотический вариант и лучше к нему не прибегать.

Требования к системе отопления с электрическим котлом

Требований к системе отопления у такого котла немного. В этой системе должны быть:

• Расширительный бак закрытого типа (экспанзомат).
• Циркуляционный насос.
• Приборы отопления (радиаторы, конвекторы, регистры и так далее).
• Автоматический воздухоотводчик.
• Предохранительный клапан (давление срабатывания клапана указано в паспорте котла).
• Сливной вентиль.
• Фильтр грубой очистки (ставится перед циркуляционным насосом).

В паспорте на котел могут быть прописаны и другие требования. Перед монтажом необходимо с ним ознакомиться.

Условия, в которых может работать электрический котел

Условия  для простоты восприятия тоже опишем при помощи списка:

• Температура в помещении от +1°С до +30°С.
• Относительная влажность при +30°С. не должна превышать 80%.
• Окружающая среда не агрессивная и не взрывоопасная.
• Рабочее положение в пространстве вертикальное.

Эти условия универсальны для большинства электрических котлов, но у разных производителей этот список может быть длиннее или короче.

Какое нужно электропитание для электрического котла

Электрический котел может быть подключен к сети с напряжением 220 В, если его мощность не превышает 9 кВт.

При мощности более 9 кВт необходимо подключение к трехфазной сети с напряжением 380 В.

Необходимое сечение провода и тип автомата всегда указываются в паспорте на котел.

Если вы его потеряли или вам лень его читать, то можно приближенно воспользоваться нижним рисунком.

Котлы для домика до кв. м.

1Teplodom i-TRM SILVER StS 6 6 кВт одноконтурный

Электрокотел с микропроцессорным управлением обладает интуитивно понятным пользовательским интерфейсом и обеспечивает настройку температуры теплоносителя в пределах +5℃ … +80℃. Умная система обеспечивает чередование работы ТЭНов с целью их равномерной амортизации. Семисторные ключи производят размыкание и замыкание сети бесшумно, поэтому щелчков, характерных для релейных ЭБУ, не будет.

При подключении внешнего водяного счетчика с импульсным выходом котел выключится без вмешательства оператора, если проток в отопительном контуре по каким-то причинам остановится.

Особенности:

• долговечный ТЭН из нержавеющей стали;
• возможность участия в каскадном подключении в паре с другими котлами;
• наличие входа для внешнего термостата и погодозависимой автоматики;
• сохранение работоспособности при экстремальных значениях напряжения.

При 3-х фазном подключении у котла появляется еще одно преимущество — он автоматически выбирает приоритетную фазу для равномерной нагрузки на электросеть.

2ЭВАН ЭПО 6 6 кВт одноконтурный

Недорогой электроотопительный котел может быть интегрирован в отопительную систему с естественной циркуляцией или встроенным насосом. В качестве теплоносителя может быть использована водопроводная вода или антифриз. Температура в диапазоне +30℃…+85℃ плавно регулируется с помощью встроенного термостата.

Особенности:

• электронагреватель из качественной нержавейки;
• аварийный термовыключатель, который отключает котел при достижении температуры теплоносителя 92;
• возможность подключения внешнего термостата;

В отличие от предыдущей модели, в ЭВАН ЭПО 6 нет такого богатого функционала, но и цена агрегата значительно ниже.

3Teplodom iTRM-6 SILVER 6 кВт одноконтурный

Особенности:

• наличие входа для погодозависимой автоматики;
• расширенная цифровая, светодиодная и звуковая индикация;
• интеллектуальная модуляция мощности с подбором фаз.

Способы экономии

Электричество стоит довольно дорого, в сравнении с газом. Однако затраты можно снизить, если воспользоваться рядом рекомендаций:

1. Купите счетчик электричества, работающий с двумя тарифами. В таком случае отопление включайте ночью, когда стоимость киловатта невысока. Если в будни нет необходимости в обогреве — котел остается выключенным.

Для снижения затрат рекомендуется купить двухтарифный счетчик электричества

Еще один способ рационального использования энергоресурсов — тепловые аккумуляторы. Если применять эти устройства, разогрев жидкости происходит ночью (когда электричество дешевое), а обогрев помещения осуществляется нагретой жидкостью и днем.
Автоматические устройства дают возможность использовать оборудование лишь тогда, когда температура снизилась до заданного уровня. Это сэкономить существенные средства.
Эффективный нагрев батарей достигается установкой электрокотла в максимально низкой точке системы отопления.

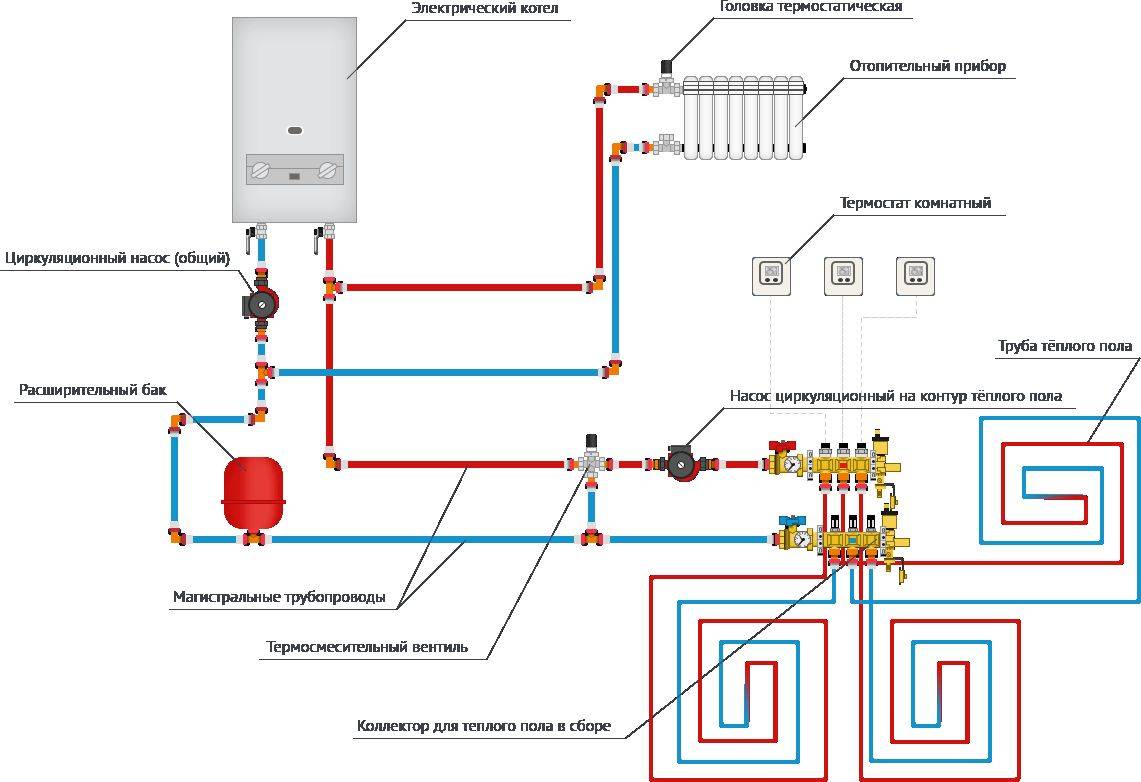

Система теплых полов оптимизирует распределение тепловой энергии по помещению.

Подключение электрокотла к системе отопления — хотя и не сверхсложный, но очень ответственный процесс. Если нет стопроцентной уверенности в своих силах и соответствующих знаний, лучше доверить проведение работ специалистам.

Используемые материалы

Материалы для схемы обвязки электрического котла должны обеспечивать безопасную эксплуатацию оборудования и соответствовать требованиям государственных норм и стандартов по эксплуатации, правилам технической и безопасной эксплуатации электроустановок потребителей.

Требования к обвязке электрических котлов отопления:

• Электропитание выполняется медным проводом с сечением, обозначенном в паспорте;
• заземление, должно быть выполнено в соответствии с требованиями ПУЭ, и ежегодно проверятся на работоспособность;
• должен быть установлен отдельный кабель с автоматическим защитным выключателем;
• запрещено использовать в качестве заземляющего контура системы газа, воды и канализации.

Прежде чем выбрать материал для обвязки электрического котла нужно ознакомиться с его техническими возможностями, влияющими на особенность эксплуатации электроотопления. Для труб важными характеристиками являются теплоизоляционные свойства, возможность выполнения сложной конструкции и стоимость обвязки. Наиболее распространёнными решениями по обвязке стали полипропилен или медные трубы.

Обвязка медными трубами

Выполнение монтажа с помощью медных труб требует от исполнителей определенного опыта, а от пользователей – значительные материальные средства. Преимущества медных труб:

1. Высокий коэффициент теплоотдачи меди – нагрев помещения осуществляется не только приборами нагрева, но и трубной системой обвязки.
2. Высокая антикоррозионная защита, хотя трубы со временем и покрываются тонким слоем коррозии, но он не влияет на эксплуатационные качества.
3. Нет угрозы разрыва трубопроводной системы от замерзания. Это связано с тем, что медь более пластичная и выдерживает нагрузки при замерзании без нарушения целостности.

• Высокая стоимость монтажа;
• не допускается заглубление медных труб в стену;
• необходимость высококачественной изоляции;
• защита от блуждающих токов, воздействие, которого на медь губительно.

Обвязка полипропиленовыми трубами

Многие пользователи считают полипропилен идеальным вариантом обвязки ЭК. Этот вариант труб укрепляется стекловолоконным армированием для устойчивости к нагреванию. Гладкая, антикоррозионная внутренняя поверхность труб обеспечивает отличную скорость циркуляции греющей воды. Технология монтажа с использованием специального сварочного оборудования обеспечивает высокое качество работ без протечек теплоносителя. При подготовке тепловой схемы отопления и разбивке ее на участки нагрева, следует учитывать особенности пластика — высокий коэффициент расширения и теплопотери. Поэтому не рекомендуется выбирать участки с большой протяженностью труб.

Соединение полипропиленовых труб выполняют 2 способами: пайка и с использованием фитингов. Первый метод наиболее надежный, практически не допускает утечек, второй – менее надежный, даже при незначительном смещении, – начинается просачивание горячей воды.

Современные полипропиленовые трубы отличаются длительными сроками эксплуатации – 40 и больше лет и высокопрочностью, способны легко выдерживать давление среды до 25 Бар. Последние модификации этих труб, получили защиту от чрезмерного расширения, сегодня даже нагрев теплоносителя до 95 С не вызывает деформацию.

Теплоноситель

Электродные котлы чувствительны к составу теплоносителя. В соответствии с требованием производителей, использоваться должна исключительно дистиллированная вода, в которую добавляют поваренную соль, примерно 80-100 грамм на каждые 100 литров. Сложность заключается в том, что конечная плотность и проводимость раствора должна быть в строгом соответствии с требованиями производителя. Выверить точное количество соли невозможно, и она может давать различные результат в зависимости от своего состава.

Конечная подготовка раствора выполняется по месту, ориентируясь по фактическим значениям тока в электронном котле. В инструкции к устройству представлена таблица требуемых значений в зависимости от мощности котла, объёма теплоносителя и т.д. Добавлением дистиллированной воды или соли сопротивление теплоносителя доводится до идеала.

В качестве антифриза используются только предоставленные производителем котла составы. При их использовании изменяется и пропорции соли в растворе.

Есть обязательное требование перед использованием электронного котла в существующем отоплении в параллель с другим котлом. Вся система промывается, очищается от накипи и отложений соли, способных впоследствии изменить проводимость теплоносителя.

Характеристики

Чтобы разобраться с характеристиками электродного котла, необходимо рассмотреть отечественные модели прибора «Галан». Компания сегодня предлагает четыре модификации:

Для частных домов

Модели «Очаг» и «Стандарт» — это для частных домов. Их мощность 2, 3, 5, 6 кВт. Соответственно с их помощью можно обогревать дома объемом: 80, 120, 180, 200 м³.

Работают эти приборы от сети переменного тока напряжением 220 вольт. Для подключения рекомендуется использовать кабель сечением 4-6 мм².

Для больших строений

«Гейзер» и «Вулкан» можно использовать для отопления больших зданий: жилых и нежилых. Мощность этих приборов: Гейзер – 9, 15 кВт, Вулкан – 25, 36, 50 кВт. Обе модели являются трехфазными аналогами.

Теплоноситель

Производитель категорически настаивает на том, чтобы в отоплении, где устанавливались эти модели, присутствовал антифриз «Аргус-Галан».

Незамерзающие жидкости типа «Тосол», «Арктика» для электродных котлов не предназначаются.

Контроль и управление

Все модели оснащены температурными датчиками и устройствами настройки температурного режима. Электронный блок управления устанавливается рядом с котлом, чаще на стене.

Компоненты

Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды для двухконтурных типов , а также подача электроэнергии. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.

Для них допустимо питание от В. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Не забудьте выполнить заземление.

Если устанавливаем индукционный или электродный котел, дополнительно монтируются датчики температуры, которые соединяют проводами с выносным блоком управления.

Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов. При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Можно в каждой из комнат увеличивать или снижать температуру по необходимости

Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла

Статья по теме: Нормы испытаний и измерений электрооборудования

Принудительное движение теплоносителя в доме

Разница температуры теплоносителя в первой и последней батареях существенная. Схема подключения электрокотла к системе отопления в таких случаях следующая: Схема подключения электрокотла к отопительной системе Подключение электрокотла к системе отопления рекомендуется выполнять с использованием металлических сталь, медь или металлопластиковых труб, которые характеризуются низким коэффициентом температурного расширения. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат. На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома.

Общая схема реализации системы отопления в доме. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку. Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности.

Циркуляция принудительного типа. Газовые котлы Системы отопления с газовыми агрегатами — популярны для использования в частном доме.

Считаются одними из самых долговечных и экономичных котлов. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них: Электродные котлы. Подключение котла Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов: фильтр, который работает в паре с циркуляционным насосом; датчики температуры, устанавливаемые на трубопроводе; расширительный бак; радиатор отопления; сливные и запорные вентили. Дверь нужно как-то обойти.
Отопление твердотопливным котлом, обвязка напольного котла в Орехово Зуево

Принцип работы электрокотлов

Схема обвязки котла отопления.

Электрокотел можно подключить везде, он нормально работает там, где есть электропитание, для него не нужно закупать и хранить топливо или обустраивать специальное помещение. Достаточно просто подключиться к электросети и вывести трубопровод. Для многих людей такие котлы стали незаменимым помощником. Благодаря компактным размерам электродный котел можно установить даже в очень маленьком помещении, при этом современный дизайн оборудования позволит органично вписать его в любой интерьер. Базовая комплектация включает расширительный бак, нагревательный элемент, элементы для регулирования и управления работой теплогенератора.

Принцип работы оборудования предельно прост: в расширительный бак подается теплоноситель, который нагревается за счет электроэнергии и далее распространяется по радиаторам и трубам. Отопительные электрокотлы отличаются высоким КПД, который зачастую достигает 100%, простота в эксплуатации, доступная стоимость агрегатов, бесшумная работа, безопасность и экологичность тоже являются неоспоримыми преимуществами такого отопительного оборудования. Конечно, помимо преимуществ, отопительные котлы, работающие от электроэнергии, имеют и определенные недостатки, которые связаны по большому счету с отечественной организацией электрической системы. Нужно обязательно помнить и о стоимости электроэнергии, которая все время увеличивается, о нередких перебоях в подаче электричества, скачках напряжения, которые отрицательно воздействуют на функциональную часть оборудования и на срок его эксплуатации.

Электрокотлы для отопления наделены стильным и современным дизайном, простотой в обслуживании и ступенчатым включением мощности. Оборудование может быть подключено в каскад для создания мощной установки. Электрокотел: преимущества и недостатки

Схема устройства электрокотла.

Как и любое другое оборудование, электрокотел имеет свои преимущества и недостатки. Среди неоспоримых преимуществ можно выделить, прежде всего, компактность. Это оборудование действительно очень компактно и практически незаметно в общей конструкции системы. Такие котлы отличаются низкой стоимостью, имеют плавный выход на номинальную мощность и, помимо всего прочего, особенность их работы исключает возможность возникновения аварийной ситуации при утечке воды. В случае если в системе вдруг исчезнет вода, то оборудование попросту не будет работать.

Среди недостатков можно выделить следующие моменты:

• необходимость водоподготовки. Оборудование будет эффективно работать только при обеспечении определенных значений удельного сопротивления воды, которые очень часто невозможно самостоятельно измерить и привести в соответствие с нормами;
• обеспечение оптимальной циркуляции теплоносителя. При условии слабой циркуляции вода в электрокотле может закипать. В случае слишком быстрой принудительной циркуляции оборудование может не запуститься;
• в качестве теплоносителя нельзя использовать незамерзающие жидкости.

Таким образом, ознакомившись с принципом работы электрокотла, каждый сделает для себя выводы: покупать его или нет.

Электродные отопительные котлы

Наиболее популярной альтернативой ТЭНовым котлам отопления в настоящее время являются приборы электродного типа. У них нагрев теплоносителя происходит за счет его собственного электрического сопротивления.

Сравнение электродного и ТЭНового котлов

Особенностью конструкции является наличием электрода (корпус) и катода. Последний располагается в емкости, через которую протекает теплоноситель. При подаче электроэнергии происходит расщепление воды на положительные и отрицательные ионы, которые стремятся к электродам соответствующей полярности. Из-за того, что подается переменный ток с частотой 50 Гц, происходит смена полярности электрода. Именно это явление и провоцирует нагрев воды.

Электродный электрокотел для отопления дома выбирается только для воды. Перед этим она должна пройти подготовку для повышения удельного сопротивления. Лучше всего приобрести уже готовый теплоноситель. Если же такой возможности нет – можно в дистиллированную воду добавить соль.

Также следует учитывать такие особенности мини электрокотлов для теплоснабжения электродного типа:

• Постепенный выход на номинальную мощность. Оптимальный вариант – пригласить специалистов для первичной настройки оборудования;
• Постепенное растворение электродов. Через 10-15 лет эксплуатации уменьшение их диаметра достигнет критического значения. После этого необходима плановая замена электродов;
• Отсутствие накипи. Это обусловлено вибрацией электродов с частотой 50 Гц. При этом не возникает посторонний шум.

Еще одним преимуществом является возможность выбора электродного электрокотла для отопления и горячей воды. В этом случае в конструкции будет две отдельные камеры, в каждой из которых нагревается вода для теплоснабжения и ГВС.

Схемы отопления частного дома с электрокотлом

Самая простая схема отопления частного дома с принудительной циркуляцией ТЭНовым моноблочным электрокотлом, в котором уже имеются расширительный бак, циркуляционный насос, предохранительный клапан и воздухоотводчик.Схема отопления частного дома с простым электрокотлом, не имеющим расширительного бака и циркуляционного насоса.Упрощенная схема применения электрокотла в качестве резервного отопительного оборудования в связке с основным котлом и буферной емкостью. Электрокотел можно использовать во время действия ночной зоны суток со сниженными тарифами, а днем буферная емкость еще длительное время будет отдавать накопленное тепло.Схема подключения двухконтурного электрического котла.Схема отопления с электрокотлом и теплыми полами. Для развода теплых полов на несколько контуров используются гидроколлекторы.

Что для изготовления самодельного котла необходимо:

• цилиндрический котел объемом примерно 3 — 4 литра или труба с заглушками плоскими сверху и снизу;
• три патрубка размером под ваши трубы;
• ТЭНы;
• гайки;
• воздухоотводчик автоматический сверху;
• кран шаровой снизу (для слива жидкости из котла при необходимости).

В готовом самодельном электрическом котле, либо сваренном из цилиндра с заглушками, нужно сделать отверстия и наварить на них гайки для соединения с трубами. В нижней части котла вварить патрубок с краном для слива жидкости. Таким образом, у вас получится котел с подачей, обраткой и заполнением котла. Сверху три муфты для монтажа электрических ТЭНов и воздухоотвода. Котел трехфазный. Все управление котла выведено наружу в отдельную коробку. Для удобства в аварийном порядке можно даже вывести напрямую (хотя мы не рекомендуем этого делать).

Куда ставить ТЭНы сверху или снизу выбирать вам. Оба варианта имеют место быть. Есть плюсы и минусы в обоих случаях. Снизу ТЭН неудобно менять, но он защищен от воздуха. Сверху ТЭН легко менять, но нужен воздухоотводчик автоматический сверху. В электрическом котле, когда ТЭНы стоят вверху, то и воздух скапливается сверху. Но риск от перегрева ТЭНов без воды убирается тем, что муфты сверху 32-е обрезаны до 20 мм. Тем самым получается короче воздушный карман. К тому же сверху стоит воздухоотводчик автоматический для выхода скопившегося воздуха. Оставшийся воздух втягивается по магистрали трубопровода. Таким образом, решается задача безопасности котла и устранение возможного перегрева из-за воздуха вверху котла.

Выбор и особенности электрического котла

В процессе выбора электрокотла нужно руководствоваться тем, какая площадь нуждается в обогреве, поэтому мощность электрокотла выбирается в зависимости от площади обогреваемого помещения примерно 1 кВт на 10 м² хорошо утепленного дома с высотой потолка не более 3 м.

Наибольшей популярностью пользуются двухконтурные приборы мощностью 6-15 кВт, а среди бытовых напольных электрокотлов, большая часть которых применяется при строительстве коттеджей, наиболее популярными являются модели, чья мощность оставляет 20-30 кВт.

Принцип работы современных электрокотлов предельно прост: для нагрева теплоносителя, т.е. воды, используется принцип его ионизации.

Схема монтажа электроводонагревателя.

Суть такова, что энергия электрического тока напрямую передается молекулам теплоносителя, в результате чего его температура мгновенно возрастает. В свою очередь, отопительный прибор рассматриваемого типа весьма быстро достигает уровня своей номинальной мощности. При прекращении поступления воды по каким-либо причинам отопительный агрегат тоже сразу же прекращает работать. Благодаря этому вероятность взрыва, пожара или термического повреждения системы сводится к минимуму. Котлы рассматриваемого типа имеют разборную конструкцию, что дает возможность без особых проблем заменить старый электрод, который по каким-то причинам уже не работает, на новый.

Одним из наиболее эффективных способов снижения финансовых затрат на отопление при использовании электрокотла является принцип многотарифного учета электроэнергии. Вполне очевидным является тот факт, что потребность пользователей различных электроприборов в электроэнергии в течение суток постоянно меняется. Так, максимум потребления, когда работает множество различных приборов, приходится на периоды с 08:00 до 11:00 и с 20:00 до 22:00, полупиковые периоды — с 07:00 до 08:00 и с 11:00 до 20:00. Как раз на эти временные промежутки суток и приходится основная часть работы бытовых электроприборов и максимум промышленного потребления электрической энергии. Минимальное же потребление электроэнергии происходит ночью, т.е. с 23:00 до 06:00. Поэтому целесообразно использовать данную электроэнергию в бытовых целях, а конкретно — на отопление электрокотлом. Такой принцип распределения энергии дает возможность сэкономить до 30% в результате поддержания оптимальной температуры воздуха в помещении на протяжении суток.

Весьма эффективным и экономически оправданным является принцип комбинированного использования «ночного» тарифа при эксплуатации электродных котлов и прочих устройств. Широко практикуется использование таких комбинированных отопительных систем, как: электрокотел и газовый котел, электрокотел и твердотопливный котел. Это дает пользователям возможность минимизировать затраты природного газа и обеспечить максимальное удобство эксплуатации твердотопливных котлов.
