Как правильно подключить бойлер — накопительный, проточный или «на кран»

Особенности подключения к воде проточного нагревателя

Установка, в отличие от настенного накопительного бойлера, проводится на горячий стояк.

• Перекройте воду.
• Вырежьте часть трубы. На концах установите запорную арматуру.
• Соедините шланги с арматурой и патрубками нагревателя.

В дальнейшем придерживайтесь рекомендаций:

• При демонтаже вам не нужно перекрывать воду во всем стояке. Достаточно перекрыть входной и выходной патрубок.
• Для запуска техники правильно включить воду, а затем запускать бойлер.
• Решили отключить прибор? Тогда сначала отключите его от сети, а затем перекройте воду.

Как включить электричество

Во время подключения к электросети необходимо придерживаться таких правил:

• Приборы такой мощности нужно включать через отдельную линию.
• Медная проводка должна вести к щитку.
• Дополнительно система оснащается автоматом УЗО (16А). Он отключает технику во время скачков напряжения.
• Обязательно выполните заземление, чтобы избежать поражения током. Для этого лучше пригласить электрика.

Смотрите схему:

Когда работы организованы, остается выполнить соединение с бойлером:

• Просуньте кабель через нижнюю часть корпуса.
• Концы зачистите с помощью ножа.

Желто-зеленый провод соедините с заземлением. Остальные два — с контактами терморегулятора.

Установите теплоизоляцию и закройте крышкой.

Установка агрегата

Накопительный

1. Нанесите разметку в соответствии с габаритами бойлера, крепежным кронштейном и трубами, которыми следует подключить бойлер к водопроводу. Для соблюдения горизонтальности линий используйте уровень
2. Просверлите отверстия.
3. Поскольку эти модели имеют большую массу крепление должно быть надежным. Заменив пластиковые дюбели анкерами сталкиваемся с проблемой — такой крепеж не проходит сквозь отверстия монтажной рамки. Снимите с анкера прижимную гайку, проденьте стержень сквозь посадочные места и накрутите гайку.
4. Установите кронштейн и затяните анкера. Если стержень выйдет из стены на большое расстояние, и его длина будет мешать — срежьте лишний фрагмент.
5. Навесьте бойлер

Для напольных вариантов желательно использовать подставку толщиной несколько сантиметров. Такая возвышенность нужна для предотвращения контакта корпуса с водой и инвентарем во время уборки помещения. Хорошо подойдет покрытый лаком обрезок доски твердых сортов дерева.

В этом случае подставка крепится к полу, а водонагреватель фиксируется на ней в штатных точках.

Проточный

У таких бойлеров стильный дизайн, они служат украшением интерьера. Внимательно отнеситесь к соблюдению возможных пропорций относительно имеющихся сантехнических приборов.

1. Поскольку вес аппарата невелик возьмите его в руки и приложите к предполагаемому месту установки.
2. На верхнюю поверхность приложите уровень, и поворачивая корпус нагревателя установите горизонталь.
3. Удерживая уровень на стене уберите механизм в сторону.
4. По нижней кромке уровня проведите линию. Отметьте на ней точку, через которую должна проходить вертикальная ось устройства.
5. Вставьте в монтажные пазы корпуса крепежный кронштейн.
6. Измерьте расстояние между верхней плоскостью нагревателя и осью крепежных точек монтажной рамки.
7. Отложите этот размер от точки на стене по вертикали вниз и отметьте точку. Она будет центром расстояния между отверстиями кронштейна.
8. Проведите через нее горизонтальную линию.
9. Отложите на этой линии влево и вправо от центра половину расстояния между отверстиями рамки. Отметьте эти места.
10. Приложите кронштейн. Точки должны быть видны через отверстия.
11. Если совпадения не будет — проверьте расчеты и устраните ошибку.
12. Просверлите места под дюбели.
13. Установите кронштейн.
14. Навесьте водонагреватель.

Подготовительные работы

Независимо от того, где вы собираетесь проводить установку: в квартире или в доме, важно правильно выбрать место размещения. Подробнее читайте в отдельной статье: «Установка водонагревателя своими руками»

Лучше всего расположить бойлер в ванной комнате или туалете. На кухне рекомендуется размещать небольшой прибор проточного типа для использования мойки. Позаботьтесь о том, чтобы после установки ко всем узлам техники оставался свободный доступ. Даже если вы встраиваете корпус под раковину или в нишу, оставляйте место для обслуживания.

Что еще нужно учитывать:

• Прочность стены. Бак объемом 100 литров должен устанавливаться на прочную стену и крепиться стальными анкерами.
• Близость коммуникаций — холодного водоснабжения. Чем короче трубы, тем меньше тепла теряет жидкость.
• Нагреватели с электрической системой правильно включать прямо в щиток, используя медный кабель.

Какие инструменты и материалы понадобятся:

• строительная рулетка, уровень;
• дрель или перфоратор;
• разводные ключи;
• для подключения к трубопроводу понадобятся тройники-фитинги;
• запорные краны;
• фум-лента или пакля для герметизации соединений;
• гибкие шланги;
• трубы для соединения — они должны выдерживать горячую воду.

Также для безопасной работы нужно устанавливать защитные клапаны. Если они не идут в комплекте, их нужно купить. Предохранительный клапан спасает прибор от избыточного давления. Обратный клапан не позволяет жидкости утекать из бака, если давление в магистрали отсутствует.

Схема подсоединения указана на картинке:

Выбор места для установки

Перед установкой нужно выбрать подходящее место.

Что следует предусмотреть:

1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
4. Точка водораздачи. Располагайте максимально близко.
5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа.

Число анкеров зависит от количества кронштейнов.

Как повесить на стену:

1. Разметить зону установки.
2. Просверлить отверстия перфоратором.
3. Вкрутить крепежные элементы, повесить агрегат.

Как подключить бойлер накопительного типа к водопроводу

В первую очередь установите запорные краны, которые предотвратят поступление воды. Над запорным краном устанавливаются очистительные системы. Использование фильтров убережет ваш водонагреватель от образования накипи и значительно увеличит срок его эксплуатации. Многие современные водонагреватели имеют встроенный отвод для выхода воды. Если вы приобрели прибор, не имеющий водоотвод, его придется установить самостоятельно. Вода в бойлере сливается под давлением. Для поддержания постоянного уровня давления устанавливается шаровой кран со стороны горячей воды водопровода. Если такой кран уже был установлен на водонагревателе ранее, то дополнительный ставить не нужно.

По своему усмотрению вы можете установить редуктор давления. Это устройство обеспечит дополнительную безопасность, если вода подается под сильным напором. Монтируется редуктор давления после установки водяного фильтра.

Рассмотрим подключение трехфазного ТЭНа через магнитный пускатель и тепловое реле

Рис. 1 ТЭН подключается через один трехфазный с нормально замкнутыми контактами МП(Рис. 1). Управляет пускателем термореле ТР, управляющие контакты которого разомкнуты при температуре на датчике ниже заданной. При подаче трехфазного напряжения контакты пускатели замкнуты и происходит нагрев ТЭНа, нагреватели которого включены по схеме «звезда».

Рис. 2 При достижении заданной температуры, тепловое реле отключает питание нагревателей. Таким образом, реализуется простейший регулятор температуры. Для такого регулятора можно применять термореле РТ2К (Рис. 2), а для пускателя – контактор третьей величины с тремя группами на размыкание.

РТ2К представляет собой двухпозиционное (работающие на включение/отключение) термореле с датчиком из медного провода с диапазоном установления температуры от -40 до +50°С. Конечно, использование одного теплового реле не позволяет достаточно точно поддерживать требуемую температуру. Включение каждый раз всех трех секций ТЭНа приводит к лишним энергопотерям.

Рис. 3 Если реализовать управление каждой секцией нагревателя через отдельный пускатель, связанный со своим термореле (Рис. 3), то можно осуществить более точное поддержание температуры. Итак, имеем три пускателя, которыми управляют три термореле ТР1, ТР2, ТР3. Температуры срабатывания выбраны, допустим как t1

Рис. 4 Реле-датчики температуры обеспечивают коммутацию исполнительной цепи до 6А, при напряжении 250В. Для управления магнитным пускателем таких величин более чем достаточно (Например, ток срабатывания контакторов ПМЕ составляет от 0,1 до 0,9 А при напряжении 127 В). При прохождении переменного тока через катушку якоря возможно низкое гудение промышленной частоты 50 Гц. Существуют термореле, управляющие токовым выходом с величиной тока от 0 до 20 мА. Также часто тепловые реле питаются от постоянного тока низкого напряжения (24 В). Для согласования такого выходного тока с низковольтными (от 24 до 36 В) катушками якоря пускателя может применяться схема согласования уровней на транзисторе (Рис. 5)

Рис. 5 Данная схема работает в ключевом режиме. При подаче тока через контакты термореле ТР через резистор R1, на базу VT1 происходит усиление тока и включение пускателя МП. Резистор R1 ограничивает токовый выход теплового реле для предотвращения перегрузки. Транзистор VT1 выбирают исходя из максимального тока коллектора, превышающего ток срабатывания контактора и напряжения на коллекторе.

Произведем расчет резистора R1 на примере

Допустим для управления якорем пускателя достаточно постоянного тока в 200мА. Коэффициент усиления транзистора по току составляет 20, значит, управляющий ток базы IБ должен поддерживаться в пределах до 200/20 = 10 мА. Тепловое реле выдает максимум 24В при силе тока в 20мА, что вполне достаточно катушке якоря. Для открытия транзистора в ключевом режиме относительно эмиттера должно поддерживаться напряжение на базе в 0,6 В. Примем, что сопротивление перехода эмиттер-база открытого транзистора пренебрежительно мало.

Значит, напряжение на R1 составит 24 – 0,6В = 23,4 В. Исходя из полученного ранее тока базы получаем сопротивление: R1 = UR1/IБ=23,4/0,01 =2,340 Ком. Роль резистора R2 — не допускать включение транзистора от помех при отсутствии управляющего тока. Обычно его выбирают в 5-10 раз больше чем R1, т.е. для нашего примера будет составлять примерно 24 КОм. Для промышленного использования выпускаются реле-регуляторы, реализующие температуры объекта.

Пишите ,дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем еще что-нибудь полезное.

Пошаговая инструкция + схема подключения бойлера

Теперь рассмотрим, как правильно подключить бойлер к водопроводу в квартире.

Технология заключается в:

• определении основы, которое подходит для установки;
• организации отверстий;
• в отверстия вставляются пробки;
• вкручиваются шурупы и оставляются до полного застывания;
• шапки крепежей вставляются в специальные фигурные отверстия, которые расположены на задней крепежной пластине бойлера;
• для более надежного фиксирования агрегата, нужно установить еще одну дополнительную крепежную единицу, которая будет размещаться между двумя уже вкрученными, это используется с целью предотвращения деформации крепежной пластины;
• устанавливается бойлер;
• изучается надежность электрической проводки в квартире, подбираются материалы для подключения и толщина провода. Если вы сомневаетесь в способности кабеля выдержать предстоящую нагрузку – лучше протянуть новый от щитка;
• делается заземление.

Если монтаж был проведен правильно, то агрегат будет работать длительное время.

Обратите внимание, что в комплектацию прибора входит специальный клапан, который не допускает обратного оттока воды из оборудования. Он накручивается на небольшой отрезок трубы на входе

Этот процесс нуждается в особом внимании, так как есть вероятность повредить стыки, находящиеся на баке с патрубком.

Установка клапана обратки

Если монтаж будет выполняться в горизонтальном положении, нужно запомнить – патрубок для горячей подачи должен размещаться вверху, а для холодной внизу.

Какие крепежи могут помочь сделать установку надежной:

• дюбеля нейлонового типа, они обладают спиралеобразной формой. С их помощью можно провести крепеж довольно тяжелых установок, которые в результате будут надежно удерживаться.
• если будет устанавливаться агрегат с емкостью более 100 литров, лучше отдать предпочтение крепежам на металлической основе (дюбелям), специальным анкерам для пенобетона или химическим анкерам.

Применение анкеров химического типа, получило свою популярность благодаря усовершенствованному методу крепления. Такие материалы называют еще клеевыми, они способны выдержать очень большую нагрузку.

Этот способ фиксирования способен выдержать перепады температур, кроме того, его относят к экологически чистым.

Сейчас мы расскажем, как правильно подключить бойлер своими руками и предоставим пошаговую инструкцию если вы решитесь использовать химический анкер.

Вам необходимо будет:

• сделать отверстие с помощью дрели, в процессе сверления вращайте техникой в разные стороны под небольшим наклоном, чтобы сделать канал шире;
• очистить отверстие;
• заполнить получившийся разъем смесью, которая быстро затвердевает.

Выполняя такие действия можно получить своеобразную конусную заглушку, которая способна обеспечить высокий показатель надежности крепления.

Установка водонагревателей: важные моменты

Водонагреватели могут отличаться типом установки. Есть несколько вариантов: горизонтальная, вертикальная, вертикальная и горизонтальная.

Если невнимательно читать инструкцию к прибору, то при самостоятельном монтаже, можно столкнуться с рядом очевидных ошибок.

Чтобы их избежать, запомните несколько правил:

•  Водонагреватель подключается исключительно к источнику холодной воды (в комбинированных дорогостоящих моделях иное указывается в инструкции).
• Водонагреватель не может выполнять роль смесителя.
• Есть необходимость в отдельном кабеле электропроводки с сечением минимум 2,5 квадрата.
• Должно быть защитное заземление.
• Насадки крана требуют дополнительной очистки. Для увеличения напора и более качественного прогрева воды производители делают насадки для кранов с очень узкими дырочками или мелкой сеткой, поэтому забиваются они в два раза чаще.

Чтобы прибор не сломался, следите за своевременным удалением известнякового налета. Проточный водонагреватель – это электрический прибор, который посредством тока нагревает воду, что уже небезопасно априори.

В качественных приборах производитель предусматривает максимальный набор вариантов защиты:

• для того, чтобы обезопасить использование прибора, в него встраивается устройство защитного отключения и при опасных колебаниях напряжения прибор не сгорит, а просто отключится;
• температурный датчик не позволит устройству перегреться – при достижении отметки 60-65°С, прибор автоматически отключится;
• прибор отключится и в случае отсутствия воды, а также давлении менее 0,4 атм. и более 7 атм.;
• силиконовый демпфер и корпус из качественного пластика снизят возможность повреждения прибора;
• выбирая водонагреватель, удостоверьтесь, что производитель предусмотрел водонепроницаемые оболочки конструктивных элементов, согласно международному стандарту IPx4.

Экономия пространства и средств

На смену привычному, но громоздкому и не очень экономичному бойлеру приходит компактный и простой в монтаже и эксплуатации водонагреватель проточный на кран.

В отличие от накопительных моделей, он работает по принципу автоматической подачи горячей воды без ее предварительного нагрева в резервуаре.

Проточные нагревательные устройства на кран устанавливаются самостоятельно, так как не требуют опыта или специальных знаний

Если вам нужна горячая вода прямо сейчас, то благодаря проточным водонагревателям в течение 2–5 секунд она польется из вашего крана. Это удобно, если водой активно пользуется большая семья или в семье есть маленькие дети.

Нагревательный элемент бойлера подогревает только определенный литраж воды (60, 80, 120).

Когда запас горячей воды в емкости заканчивается, чтобы нагреть десятки литров холодной воды, потребуется время.

В ситуации, когда кому-то из членов семьи срочно нужно в душ, кто-то моет посуду, необходимо замочить для стирки детские вещи, рано или поздно даже самый габаритный бойлер не справится с объемом.

Поэтому и был изобретен более совершенный прибор – проточный электрический водонагреватель.

Он является своеобразным «бесконечным» источником горячей воды, нагревая ее по ходу поступления в кран.

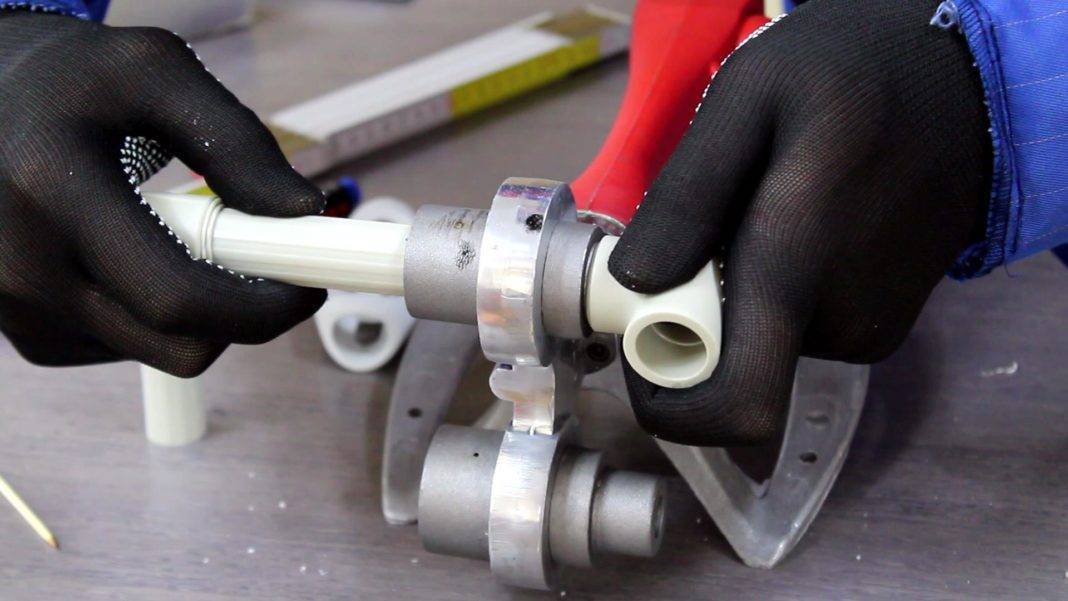

Подвод водопроводных труб

Подключения бойлера к водопроводу

Перед тем, как подключить бойлер к водопроводу его нужно укомплектовать. Для этого на подающий ввод устройства, отмечен синим цветом или нарисована стрелочка, направленная внутрь корпуса, монтируется предохранительный клапан. Это приспособление требуется для того, чтобы вода не могла стечь в магистраль в случае отключения.

На клапан и выводящую трубу нагревателя смонтируйте краны, имеющие систему полусгона, которая позволит демонтировать аппарат в случае необходимости. Разъемное соединение должно быть направлено в сторону водонагревателя.

Для герметизации стыков используйте специальную ленту и резиновые прокладки.

Накопительный

1. В удобном месте трубопровода холодной воды сделайте врезку. Для этого установите на трубе тройник, две стороны которого ориентируют по трубе. Свободный вывод оборудуйте запорным краном.
2. От этого вентиля проложите трубу до входа в бойлер. Поскольку входной кран нагревателя можно снимать точное соблюдение размеров не составит труда.
3. От выхода водонагревателя проведите коммуникации до точек разбора горячей воды.

Прокладывая трубы, старайтесь соблюдать изначально составленный план как правильно подключить бойлер к водопроводу. Изменения, принимаемые в процессе работы чаще скоропалительные и неверные.

Если используется нагреватель косвенного или комбинированного типа подключение контура к источнику тепла осуществляется таким же способом.

Проточный

Модели, предназначенные для раздачи горячей воды на несколько точек, подключаются так же, как и накопительный вариант. Модификации, применяемые вместо смесителя и душа, имеющие только входной ввод, являются схемой «на кран» и подключаются по такому же принципу.

На кран

На трубопроводе подачи холодной воды устанавливается запорный вентиль, который соединяется с предохранительным клапаном аппарата. Чаще всего для этой цели используют обычный гибкий шланг.

Подогрев недостаточно горячей воды

Так же водонагреватель может быть использован для подогрева воды из системы горячего водоснабжения. В этом случае схема подключения немного изменяется.

• На ввод устройства подводится подача не холодной, а горячей воды. Подключение к магистрали осуществляется непосредственно на кран ввода в помещение.
• Труба, выходящая из агрегата, врезается в контур горячего водоснабжения в любом удобном месте.
• Трубы горячей воды, которые были между краном стояка и ближайшим к нему потребителем удаляются.
• Трубы, по которым вода подается в бойлер и выводится из него соединяются между собой. На соединение устанавливается запорный вентиль, который всегда закрыт. Открывается только в случае, когда требуется обслужить водонагреватель.

При такой схеме аппарат работает только в те моменты, когда недостаточна температура воды из центральной системы.

Методы, как подключить бойлер к водопроводу в квартире и доме не отличаются между собой.

Как устроен проточный электронагреватель, монтирующийся на кран

Конструкция устройства не отличается сложностью. Прибор представляет собой смеситель со встроенным электронагревательным элементом, проходя через который, вода нагревается до 40…65 градусов.

Цены на бойлер косвенного нагрева

бойлер косвенного нагрева
Устройство проточного водонагревателя на кран

Оборудование, работающее с водой и электричеством, должно быть надежным и безопасным. Для этого нагреватель имеет дополнительные элементы:

• устройство защитного отключения, обеспечивающее электробезопасность пользователя (предохраняет от удара током при нарушении целостности корпуса или выходе из строя ТЭНа), а также сохранность прибора в случае возникновения перепадов напряжения;
• термодатчик перегрева воды, отключающий питание при превышении температурой воды определенного уровня (например, 60 градусов);
• реле защиты от сухого хода, отключающее питание при отсутствии водоснабжения (защита от работы без воды);
• силиконовая прокладка, смягчающая гидроудар;
• сетчатый фильтр, предохраняющий от попадания твердых частиц, способных вывести прибор из строя.

Внутреннее устройство

Все элементы нагревателя заключены в водонепроницаемый корпус.

Чем хороши приборы такого типа?

1. В работе нагреватель прост: достаточно открыть кран и через несколько секунд польется горячая вода.
2. Вода нагревается в течение 5…10 секунд;
3. Оборудование очень компактно и эстетично выглядит.
4. Установить нагреватель можно самостоятельно, не приглашая специалистов.

У такого устройства все же невысокая мощность

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Типы водонагревателей по способу нагрева

По способу нагрева устройства классифицируются на проточные и накопительные, имеющие свои плюсы и минусы. Выбор в пользу того или иного прибора зависит от личных предпочтений владельцев загородной недвижимости, объема потребляемой горячей воды, свободного пространства для монтажа.

Накопительные

В конструкции нагревателя, устанавливаемого преимущественно в ванной, предусмотрено наличие собственной емкости. Принцип действия прост: бак заполняется водой из водопровода, которую нагревает ТЭН. По достижении установленной температуры нагрева автоматика отключает устройство.

Поступление горячей воды в трубу обеспечивается большим давлением не нагретой воды. Патрубки размещены так, что слои жидкостей с различной температурой не смешиваются внутри нагревателя друг с другом. Это позволяет удерживать установленную температуру теплоносителя в пределах 50-70% объема до поступления следующей партии холодной воды.

Конструкция накопительного водонагревателя Источник

К преимуществам установки бойлера такого типа относятся:

1. Отсутствие необходимости в мощном источнике питания.
2. Постепенный нагрев воды.
3. Конструкция с утепленными стенками. Благодаря этому имеется возможность включения аппарата в период экономной тарификации электроэнергии, пользования горячей водой в любое время суток.

Основным параметром, влияющим на выбор той или иной модели накопительного водонагревателя, является объем бака. Вместительность резервуара подбирается в зависимости от суточного расхода теплой (смешанной) воды на 1 проживающего в доме взрослого человека. Потребность примерно такая:

• на гигиенические потребности – 20 л;
• для хозяйственных нужд – 12 л.

Таким образом, водонагреватель подбирается из следующих соображений:

• семья из двух человек – 50-80 л;
• 3 человека – 80-100 л;
• 4 жильца – 100-120 л;
• 5 членов семьи – 120-150 л.

Таблица потребления воды Источник

Проточные водонагреватели

Принцип работы устройств заложен в самом названии. Накопительный бак в таких аппаратах отсутствует: жидкость циркулирует рядом с греющим элемента либо контактирует с ним напрямую.

Мощности прибора должно хватать для нагрева воды до определенной пользователем температуры за короткий путь прохождения через ТЭН. Для подключения водонагревателя проточного к домашней электросети требуется выделение мощной линии – в процессе работы на сеть резко возрастает нагрузка.

При этом производителями найден своеобразный компромисс: высокая мощность нивелируется компактностью устройств. В противном случае, для снижения нагрузки необходимо значительное увеличение объема теплообменника – потребуется слишком много монтажного пространства и будет утеряно главное преимущество – компактность.

Конструкция проточного водонагревателя Источник

Еще одним преимуществом проточных водонагревателей является подача нагретой воды без задержки. Накопительным приборам необходимо время для прогрева поступившей в бак жидкости, к тому же имеются и определенные потери температуры при ее хранении. Установка проточного водонагревателя позволяет использовать горячую воду в любой момент.
