Как самостоятельно почистить газовый котел?

Что необходимо чистить

В случае засорения системы отопления необходимо проверить следующие элементы:

• горелки и жиклёры;
• теплообменник;
• запальник;
• газовый фильтр;
• топку;
• дымоходные каналы.

Если они работают некорректно – необходимо прочистить засоры.

Запальник

Желтоватое, неравномерное пламя запальника сигнализирует хозяину котла о необходимости прочистки. Для этого потребуется:

• перекрыть газовый вентиль, прекращая подачу топлива к котлу;
• демонтировать запальник;
• продуть и прочистить деталь от мусора;
• установить на место.

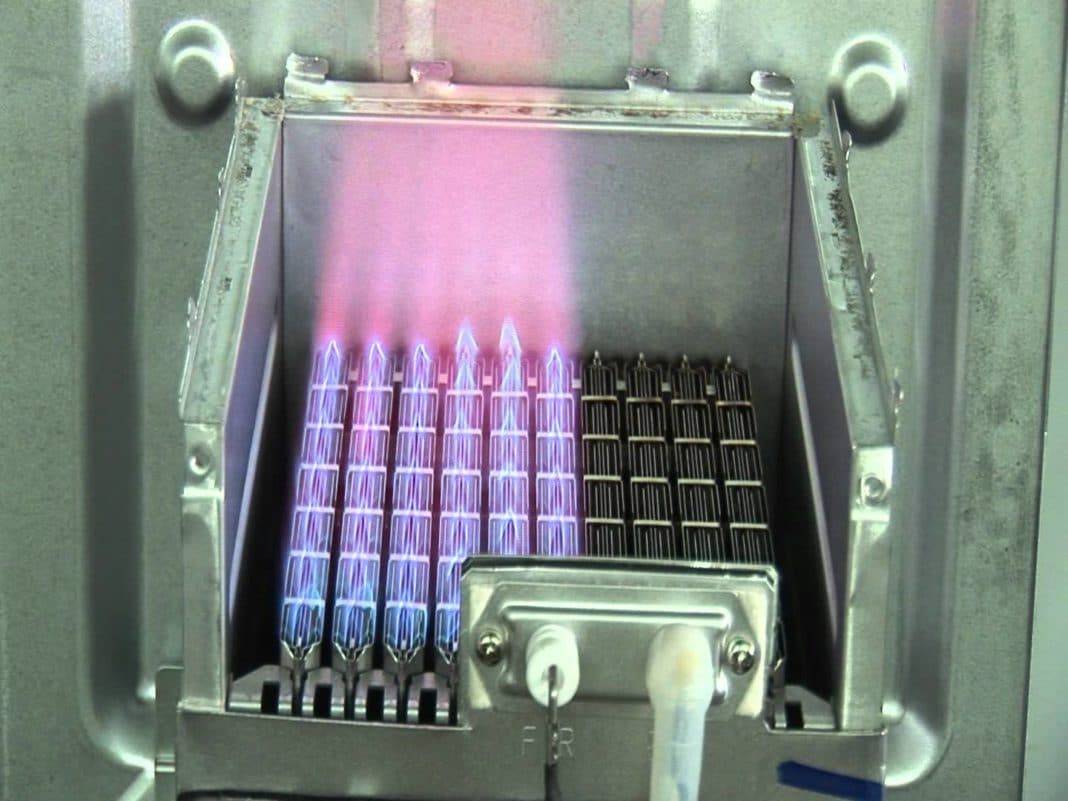

Горелки и жиклёры

При нестабильной работе газовой горелки котла возникает необходимость в прочистке. Алгоритм действий:

• перекрываем подачу газа к котлу;
• снимаем горелку;
• помечаем положение форсунок при помощи маркера, после чего демонтируем их;
• продуваем входные и выходные отверстия горелки при помощи насоса;
• аккуратно чистим щеткой;
• устанавливаем обратно форсунки, ориентируясь на оставленные маркером отметки;
• возвращаем горелку на исходную позицию.

Дымоходные каналы

Перебои в работе котла сказываются не только на тепловом контуре и насосе. Дымоход начинает активнее засоряться сажей, что увеличивает риск во время его эксплуатации. Снижение тяги чревато попаданием в помещение угарного газа, негативно влияющего на здоровье человека. Чистится дымоход при помощи обычной щетки.

Будьте аккуратны при чистке выходного отверстия. Обычно оно располагается на большой высоте, что создает дополнительный риск для жизни человека. Не забывайте про правила техники безопасности. По возможности наймите специалистов, обладающих всеми необходимыми навыками и инструментами.

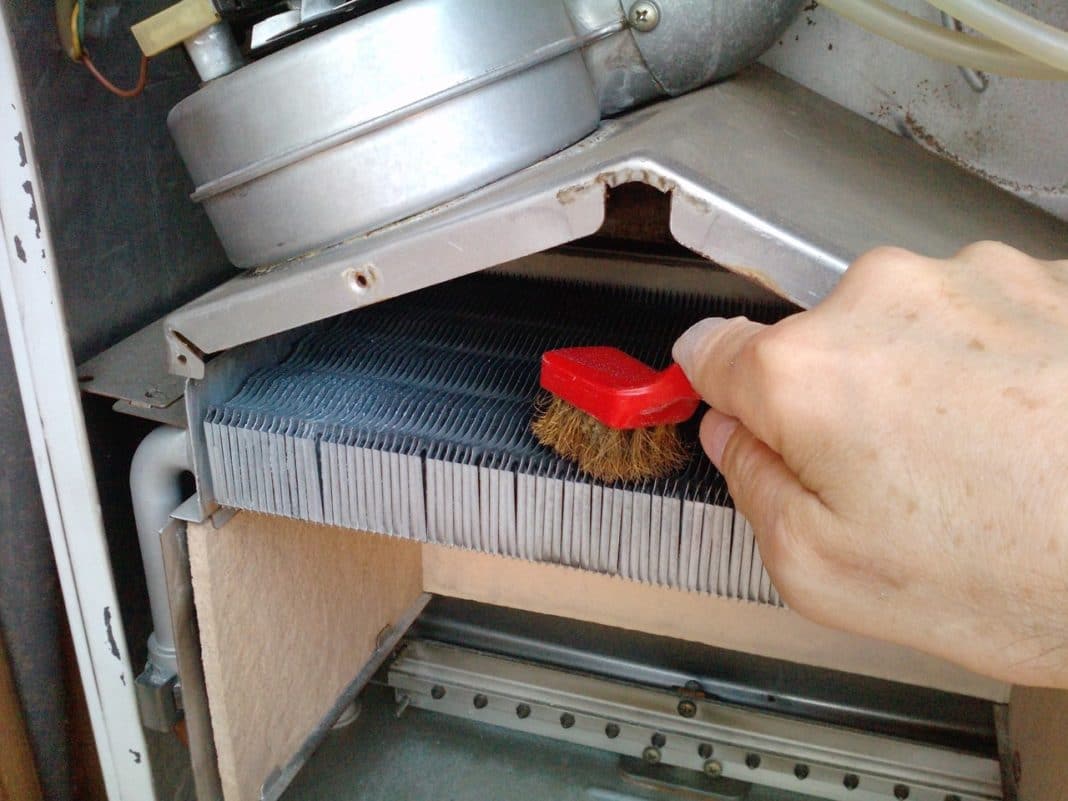

Теплообменник

Чистка теплообменника собственными силами сводится к механическому воздействию на деталь, благодаря которому удаляются излишки грязи и накипи. Вам понадобятся:

• ершик;
• щетка по металлу;
• гаечный ключ.

Отключаем подачу газа к котлу, снимаем защитную крышку котла и деактивируем температурные датчики. После осуществляется демонтаж теплообменника и его чистка. Осуществляйте ее аккуратно, чтобы не повредить деталь. Не рекомендуется использовать инструменты с острыми гранями, способными нанести ущерб теплообменнику.

Газовый фильтр

Газ, подаваемый в котел по общественным трубам, несет в себе множество вредных примесей и мусора. Задача газового фильтра – отделять их на входе, не позволяя попасть в систему отопления. Чистый фильтр обеспечивает:

• стабильную работу устройства;
• замедляет появление налета на деталях системы и внутренних стенках газовых труб.

Топка

Обратите внимание! Если вы не уверенны в собственных силах – не рискуйте, занимаясь самостоятельной чисткой, и обратитесь за помощью к специалистам

Чистка теплообменника механическим способом

Сняв теплообменник можно приступать к его чистке механическим способом. Конечно, можно выбрать и второй вариант (с использованием химически активных веществ), но он будет описан далее.

Пройдя поэтапно процесс снятия, и достав теплообменник наружу, пользователям открывается малопривлекательная картина: большое количество отложений и сажи как внутри труб, так и между пластинами охлаждения. Механический способ чистки подразумевает использование металлического тросика со щёткой на конце, а также различных скребков и лопаток. С помощью этого инструмента снимаются вредные отложения как с внутренних, так и с наружных поверхностей.

Наружную поверхность теплообменника можно очистить при помощи зубной щетки с жестким ворсом

Чтобы процесс удаления грязи происходил быстрее, можно «замочить» устройство в воде, с добавлением моющих веществ. Тогда налёт или накипь будет сниматься намного проще и без приложения усилий. При использовании троса его необходимо медленно проталкивать внутрь устройства, при этом проворачивая по часовой стрелке.

Использование металлического ерша на штанге при чистке напольного котлаСтальной ершик диаметром 40 мм и длиной рабочей поверхности 100 мм

После того, как внутренняя часть будет прочищена, надо промыть теплообменник с помощью шланга, который можно подключить к централизованному водопроводу. Здесь не потребуется большое давление, даже обыкновенного потока воды достаточно, чтобы вымыть грязь, налёт и другие отложения.

Удалять загрязнение с внешней поверхности, особенно между лопастями, следует аккуратно, так как это может привести к повреждению теплообменника и нарушению его работы.

Осуществление механической промывки теплообменника газового котла

Чтобы промыть газовый котел путем механического промывания, необходима обязательная разборка всей отопительной системы для отсоединения загрязненной детали. Для этого нужны ручные и автоматизированные приспособления, можно воспользоваться также специальными установками для механического промывания. Разборка системы необходима для обеспечения прямого доступа к поверхности, которую следует очистить.

Проще всего при механической очистке после разборки системы убрать налет с внутренней поверхности с помощью специального скребка или щетки. Если детали очень загрязнены, их можно положить на некоторое время в кислотную промывку, что поможет удалить самый мелкий и тонкий налет.

Схема подключения котлов с целью снижения интенсивности загрязнений.

Механическая очистка — достаточно затратный способ, так как связан с разборкой системы, но, с другой стороны, благодаря промывке можно исключить замену оборудования и его капитальный ремонт в случае высокого процента налета и накипи. Необходимо соблюдение техники безопасности при осуществлении промывания теплообменника своими руками.

Например, прежде чем включить газовый котел, промыв его химическим реагентом, необходимо несколько раз пропустить через него чистую воду, чтобы удалить весь кислотный остаток, иначе это может разрушить теплообменник и потребуется ремонт всей системы в целом. Используют также гидродинамическую промывку газовых котлов. По данной методике механическое удаление налета и накипи осуществляется воздействием водных струй с высоким давлением. Это один из самых эффективных методов промывки, так как при его использовании нет опасности повреждения системы, а налет удаляется с любых видов и типов газовых котлов.

Для того чтобы промыть газовый котел, необходимо полностью отключить систему отопления. Чтобы упростить процедуру, нужно установить специальную запорную арматуру во время монтажа отопительной системы. Для этого можно воспользоваться задвижками или кранами на обратных или подающих трубопроводах. К ним будут подключены шланги от промывочного устройства. Если возможности подключения шлангов нет, следует выполнить работы по организации узлов промывки. Эти работы могут стать причиной дополнительных расходов.

Как узнать, что газовую колонку пора чистить

Чистка газовой колонки необходима, если:

• Колонка не включается, либо отключается, поработав некоторое время. При этом точно известно, что газ и вода в колонку поступают.
• Постоянно срабатывают датчики тепловой защиты колонки. Слой накипи имеет пористую структуру и обладает теплоизолирующими свойствами, что мешает нормальному охлаждению колонки.
• Заметно снизилась эффективность колонки: при нормальной работе горелки вода нагревается значительно слабее.
• Слабый напор на выходе из колонки при нормальном напоре на входе. Вода не может пробиться через перекрытые накипью каналы.

Чистка водоприемного узла

Водоприемный узел установлен на входе водопроводящей системы колонки, имеет сетчатый фильтр для предотвращения забивания трубок теплообменника крупными частицами ржавчины и осадка, а также мембрану автоматической подачи газа при включении крана воды.

• Извлекаем водоприемный узел из корпуса колонки.
• Открутив соединительные винты, открываем корпус.
• Прочищаем фильтр и промываем его сильным напором воды.
• Проверяем мембрану. Мембрана должна быть плоской, если мембрана имеет ярко выраженную вогнутость, значит, она выработала свой ресурс и подлежит замене. Можно заменить «родную» мембрану старой колонки на современную силиконовую, имеющую гораздо больший срок службы.
• Закрываем крышку водоприемного узла, «наживляем» винты и затягиваем поочередно диаметрально противолежащие пары винтов. Таким образом, обеспечивается равномерное натяжение мембраны.

Чистка теплообменника

• Отсоединяем трубки входа и выхода воды в теплообменник. Если прочистка теплообменника проводится нерегулярно, гайки крепления могут быть забиты накипью, препятствующей их отсоединению. В этом случае рекомендуем воспользоваться специальной жидкостью ВД-40, приобрести которую можно в любом автомагазине. Необходимо с помощью масленки закапать жидкость в места соединения гаек. Можно использовать и «Силит» от накипи. Через 15-30 минут гайки можно будет открутить. Если не получается, попробуйте «обстучать» гайку со всех сторон.
• Отсоединив теплообменник, с помощью воронки заливаем в него средство для удаления накипи. В качестве такого средства отлично подойдет раствор 100 г лимонной кислоты на 0,5 л горячей воды. Также можно прочистить теплообменник столовым девяти процентным уксусом, разведенным водой в пропорции один к трем. А вот использовать соляную кислоту не рекомендуется, так как она может вступать в реакцию с металлом, из которого изготовлен теплообменник, что только усугубит ситуацию. Оставляем раствор внутри теплообменника на ночь.
• Раствор сливаем, тщательно . Если не удалить отошедшую от стенок накипь, она может забить трубки теплообменника, поэтому теплообменник промываем сильной струей воды из-под крана. Для этого можно приспособить трубки соответствующего диаметра.
• Ставим промытый теплообменник на место, затягиваем гайки крепления, предварительно поменяв уплотнительные прокладки.

Удаление копоти и нагара

В отличие от водопроводной части, разбирать самостоятельно газовую часть колонки нельзя, этим должен заниматься только мастер из городской газовой службы. Единственное, что мы можем сделать для устранения копоти – удалить нагар из жиклеров горелки.

• Жиклеры прочищаются тонкой медной проволокой.
• Копоть сметается металлической щеткой.
• Желательно сразу же проверить колонку на протечку газа. Для этого необходимо приготовить мыльный раствор, который наносится на все места соединений газовых труб и агрегатов. На утечку газа укажет образование в месте стыка характерных пузырьков. Если обнаружили утечку – перекрываем газ и звоним 104.

Свести необходимость чистки колонки к минимуму можно с помощью профилактики. Более длительной работе колонки без сбоев и чисток способствует использование фильтров и устройств для снижения жесткости воды.

Зачем нужна чистка газового котла

Чаще всего засоряются узлы нагрева, система отвода продуктов сгорания. На элементах, контактирующих с водой, может образоваться накипь. Трубы отвода газов скапливают сажу и копоть.

Нагрев происходит за счет теплообменника. В двухконтурных котлах «Аристон», «Навьен», «Лемакс» установлены два радиатора. Один представляет собой изогнутую трубку, по которой циркулирует вода для системы отопления. Второй состоит из пластин, служит для обеспечения горячего водоснабжения (ГВС).

Как можно понять, что пора чистить прибор:

• Теплоноситель нагревается медленно;
• Маленькая теплоотдача при большом расходе топлива;
• Шум и гул при работе оборудования;
• Снижение напора при открытии смесителя.

Накипь сужает проходы в трубах, поэтому падает напор. Из-за этого идет дополнительная нагрузка на циркуляционный насос. Радиатор плохо отдает тепло, из-за чего может перегреться и выйти из строя.

Дымоход, очаг, трубы отвода дыма подвержены скоплению сажи. При сгорании на стенках оседают примеси топлива — карбона, органики. К чему это приводит:

• Пропадает тяга, из-за чего угарный газ может попасть в помещение;
• Снижается уровень пожаробезопасности. Большое скопление сажи может загореться;
• Становится нестабильным или пропадает пламя в горелке;
• Снижается КПД из-за налета на стенках;
• Увеличивается расход газа.

Когда необходима чистка

Газовый котел – устройство сложное, и разбирать его без веской причины слишком накладно. Чтобы не совершать ненужные действия, которые могут влететь вам в копеечку, ознакомьтесь с рядом признаков, служащих сигналом о засорении отопительного элемента:

1. Котел не выдает необходимого количества тепла, потребляя при этом большой объем топлива.
2. В процессе работы устройства появляются посторонние шумы, наличие которых раньше не наблюдалось.
3. Напор воды из крана существенно уменьшается.
4. Процесс нагревания батарей происходит медленнее обычного.

Возросло потребление газа

Одной из ключевых причин, из-за которых потребление газа значительно увеличивается по сравнению с нормой, является засорение теплообменника накипью. Котлу требуется больше топлива, чтобы прогреть обменник до нужного уровня. После чистки детали расход снова приходит к базовым показателям.

Постоянно включенная горелка

Засор теплообменника приводит к тому, что вода долго нагревается, а турбина постоянно нагнетает новую жидкость.

Из-за этого горелка постоянно работает, пытаясь вывести температуру воды на необходимое значение.

Удаление накипи решает проблему, позволяя котлу работать в штатном режиме, без перебоев.

Гул и перебои в работе циркулярного насоса

Засорение системы затрудняет циркуляцию жидкости, что заставляет насос перегружаться во время работы. Из-за этого появляются:

• посторонние шумы;
• перебои в работе устройства;
• перегрев двигателя.

Снижение напора в контуре ГВС

Снижение напора в контуре ГВС возможно по причине:

• некорректной работы теплообменника;
• протечек в трубопроводной системе;
• контур подачи горячей воды разгерметизирован.

Регулярность очистки и какие узлы нуждаются в ней

Частота проведения процедуры для каждого газового котла индивидуальна и зависит от следующих факторов:

• мощности оборудования;
• состояния трубопровода;
• качества топлива;
• жесткости и чистоты теплоносителя;
• материала, из которого сделан теплообменник;
• конструкции радиаторов;
• протяженности трубных магистралей;
• длительности эксплуатации котла;
• режима работы устройства.

Рекомендовано выполнять процедуру очистки перед началом отопительного сезона или по мере необходимости.

Частота чистки газового котла зависит от многих факторов

В очищении от продуктов горения нуждаются все элементы оборудования:

• теплообменник;
• запальник;
• котел;
• горелка;
• газовый фильтр;
• топка.

Ниже рассказано обо всех нюансах проведения процедуры для того или иного узла.

Теплообменник

Почистить теплообменник газового котла можно разными способами, но чаще всего в домашних условиях выбирают механическую чистку. Для этого необходимо подготовить отвертку и гаечный ключ, ершик и щетку по металлу. Для начала отключается подача газа, датчики и снимается крышка котла. Демонтируется теплообменник и с помощью приготовленных приспособлений проводится чистка внутренних и внешних частей.

Чтобы избежать повреждения теплообменника, механическая чистка должна быть щадящей, а инструменты без острых граней.

Запальник

Чистка запальника выполняется тогда, когда пламя горелки горит неравномерно и имеет желтоватый цвет. Это означает, что произошло забитие отверстия или форсунок сажей и копотью. Чтобы почистить запальник газового котла, необходимо перекрыть подачу топлива, снять запальник и прочистить его с помощью щетки. По завершению процедуры деталь устанавливается на место и проверяется ее функциональность.

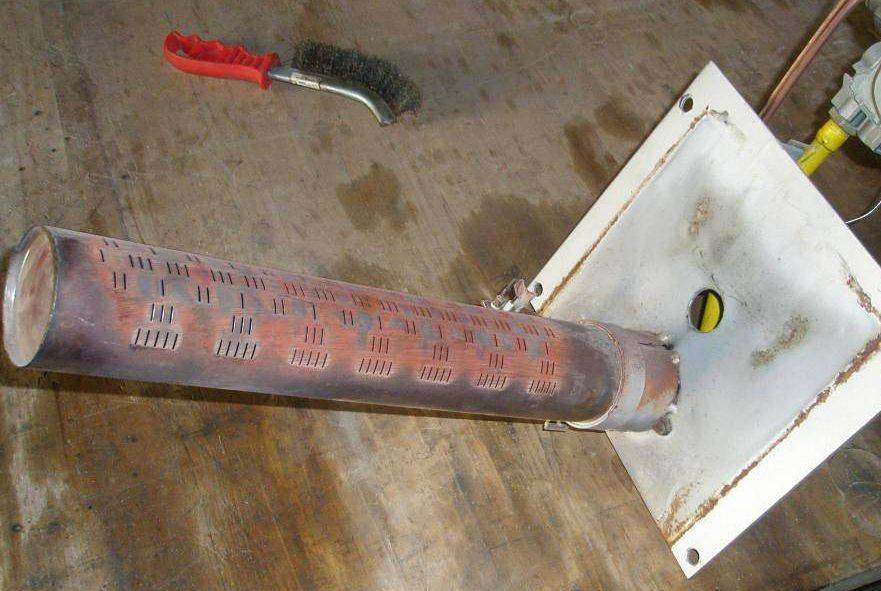

Горелка

Горелка с форсунками является основным элементом газового котла, посредством которого и происходит подача топлива. Почистить горелку газового котла можно самостоятельно, выполняя следующие этапы:

• перекрывается подача газа;
• элемент демонтируется с установочного места;
• маркером намечается расположение форсунок, которые потом аккуратно снимаются;
• горелка очищается щеткой, а ее отверстие продувается насосом;
• форсунки вставляются в горелку согласно разметке;
• горелка устанавливается обратно.

Горелка газового котла

Как и очистку остальных деталей прочищать горелку рекомендуется 1-2 раза в год.

Котел

В случае с настенными устройствами чистка не должна вызвать трудности. Следует перекрыть газовый вентиль, снять лицевую панель и крышку, закрывающую камеру сгорания. В целях защиты горелки от сажи, которая будет падать в процессе чистки, ее вместе с форсунками прикрывают листом бумаги. Щеткой с ворсом ребра котла освобождаются от нагара. По окончанию процесса внутренняя часть устройства обметается, лист с сажей аккуратно вынимается.

Газовый фильтр

Фильтр на газ выполняет крайне важную роль в работе котла. Он очищает поступающее топливо от различного рода загрязнений и примесей. Это способствует эффективной работе устройства и снижает появление налета на внутренних деталях и газоотводной трубе

Поэтому очень важно регулярно чистить фильтр от собравшегося засорения

Кроме газового не стоит забывать о чистке водных фильтров от накипи. Они представляют собой сеточки, которые снимаются и промываются проточной водой.

Ржавый налет легко удаляется лимонной кислотой, если замочите фильтры в ее растворе.

Топка

Засоренные сажей топка и дымоход работают крайне не эффективно. Снижение тяги опасно для дальнейшего использования котла, т.к. может вызвать попадание угарного газа в жилое помещение. Большое количество сажи при неблагоприятных условиях может загореться.

Топка очищается щетками. Дымоход с внутренней стороны чистится своими силами, но для прочищения его снаружи лучше обратиться к специалистам. Чтобы верхняя часть дымохода не покрывалась льдом, ее рекомендуется утеплить.

Плановая или профилактическая чистка газового котла для отопления поможет пользоваться оборудованием максимально эффективно, не снижая уровень комфорта для жителей дома.

Как правильно промыть теплообменник двухконтурного котла?

Добрый день! 3 года назад мы поставили себе двухконтурный котёл. Это очень удобное приспособление, так как и в квартире теперь тепло, и вода горячая есть всегда. Во время покупки мне сказали в магазине, что необходимо чистить котёл раз в год, если вода в кране очень жёсткая. Чтобы произвести чистку, нужно вызывать специалистов, но это стоит больших денег. Собственно говоря, поэтому мы и не чистили установку так долго. Подскажите, через какие промежутки времени надо производить чистку? И как промыть теплообменник двухконтурного котла от известковых отложений? Заранее огромное спасибо вам за помощь!

Здравствуйте! Вам не следует сильно переживать, так как современные модели двухконтурных котлов совершенно не портятся, если производить чистку и раз в 3 года (даже при условии, что вода очень жесткая). Главное при этом #8211 не запускать процесс до 5 лет использования. То, что в магазине вам посоветовали делать прочистку раз в год, лишь частично правильно. Но это не имеет смысла, так как вы только лишний раз потратите деньги. Идеальный вариант #8211 производить подобную работу раз в 3 года при условии постоянного использования котла.

Необходимо понять, как промыть теплообменник под двухконтурный котел правильно. Существует несколько методов прочистки. Самым эффективным считается стандартная промывка с использованием специальной жидкости, которая способна отслаивать с внутренних стенок данной установки известковый налет.

Прежде чем приниматься за работу, необходимо все отключить. Для начала закрутите кран внизу котла, который обеспечивает поступление холодной воды в него. Далее нужно сбросить давление до нуля. Если такого клапана для сброса нет, этот шаг пропустите. Теперь в обязательном порядке отключайте котел от газа и электричества. Это нужно сделать обязательно, чтобы обеспечить свою безопасность. Если есть возможность, сразу произведите слив воды из котла.

Теперь нужно снять с котла кожух. Для этого внизу необходимо открутить четыре гаечки. Учтите, что снизу может политься воду. Поэтому рекомендуется это делать над большим тазиком или вовсе вынести котел на улицу, сняв его перед этим с петелек на стене. Медленно открутите теплообменник, чтобы не повредить детали.

Далее производится промывание теплообменников. Делать это можно обычной проточной водой. Вы сами увидите, когда вода после промывки будет становиться более чистой. Абсолютная прозрачность укажет на то, что основная часть промывки удалась. Теперь можно все ополоснуть кипяченой холодной водой.

Теперь пришло время использовать средство для очистки. Заранее приобретается специальная жидкость для промывки контуров, которая устраняет отложения на деталях. Такая жидкость наливается в два тазика, затем в эти тазики кладутся контуры так, чтобы вся их поверхность была покрыта средством. Оставьте все это на 15-20 минут. Но перед этим внимательно прочтите инструкцию. Ведь некоторые средства могут требовать большего или, наоборот, меньшего времени для откисания.

После этого контуры вытаскиваются из емкостей. Теперь в тазы вместо жидкости необходимо налить кипяток с разведенным в нем стиральным порошком. Количество порошка должно быть достаточным. Положите в этот раствор теплообменники на 3-5 минут.

Теперь вам остается несколько раз ополоснуть контуры, чтобы не осталось следов от концентрата и порошка.

Промывка двухконтурного котла может считаться оконченной. Вам остается теперь установить теплообменник на место. Для этого сначала необходимо установить новые резиновые прокладочки, даже если старые еще вполне пригодны.

Дальше все нужно вернуть на место, стараясь закрутить гайки максимально плотно. Для этого хорошо использовать гаечный ключ. Когда все будет собрано, подвесьте котел обратно на крючки. Далее можно подключать установку к газу, электричеству и воде. Вы убедились, что разобраться во всем не так сложно. А если будут возникать трудности во время сборки или разборки контуров, нужно обратиться к инструкции. Там есть схема, где все подробно показано, так что запутаться практически невозможно.

Как часто нужно чистить теплообменник

Многие источники интернета по этой тематике указывают весьма противоречивую информацию относительно частоты чистки теплообменника. Одни из них советуют придерживаться инструкций производителя, другие опираются на мнения специалистов.

Может они все и правы, но наиболее реальным вариантом будет то, что промывку теплообменника нужно осуществлять тогда, когда начинают проявляться следующие признаки:

• горелка в газовом котле все время включена;
• циркуляционный насос работает с характерным гулом, который указывает на перегрузку;
• нагрев радиаторов отопление происходит значительно дольше обычного;
• значительно увеличилось потребление газа при одинаковой работе котлоагрегата;
• слабый напор горячей воды в кране (этот признак применим для двухконтурных котлов).

Все эти моменты неукоснительно указывают на то, что в функционировании теплообменника появились проблемы, а это, в свою очередь, означает, что необходимо приступать к промывке.

Химическая промывка газового котла

При химической промывке котла с загрязненных поверхностей котельного оборудования и фрагментов теплообменника, благодаря обработке различными химическими составами и реагентами, удаляется налет и накипь. Чаще всего используют кислоту для промывки котлов, хорошо удаляющую карбонатную накипь, которая образуется, когда соединяются магниевые и кальциевые соли и трехвалентное железо, оседающие на поверхности теплообменника. Химическая промывка является стандартной несложной процедурой, которую можно производить своими руками с некоторой периодичностью. При этой промывке обычно не требуется разборка конструкции.

Химическая чистка газового котла.

Для осуществления химической промывки понадобится химический реагент и специальное оборудование, называемое бустером для промывания теплообменника. Бустер – это устройство, которое состоит из бака для очищающего реагента, насоса и тэна. Во время процедуры промывки газового котла с помощью бустера сначала готовится и вводится в теплообменную систему теплый раствор (при кислотном промывании).

Благодаря прибору осуществляется циркуляция очищающего реагента и выводится отработанная жидкость. Бустер для кислотного химического промывания можно применять к газовым котлам любого типа, он способен эффективно очищать любой вид котельного оборудования. Главным отличием бустера от установок, которые чистят паровые системы, является то, что для бустера нет необходимости в использовании тэна, так как очищающая жидкость может нагреваться самим теплообменником.

Однако это небезопасно и не так эффективно, поэтому рекомендуется использование бустеров, имеющих нагревательные элементы, что позволяет использовать раствор одной температуры и действовать на разные участки теплообменника с одинаковой эффективностью.

Схема системы устройства газового котла.

Кислотным промыванием пользуются для удаления карбонатной накипи или накипи из трехвалентного железа. Основными реагентами, которые входит в состав этих растворов, являются серная или соляная кислоты, реже используются фосфорная или азотная кислоты. Реагент выбирается в зависимости от типа загрязнения и обильности накипи, учитываются также материалы, из которых изготовлен теплообменник и котел.

Промывка двухконтурного газового котла своими руками осуществляется в два этапа. На первом этапе пользуются активным реагентом, имеющим кислотные свойства. Реверсивным насосом надо создать мощный поток раствора, размывающий слой отложений, на который подействовала бы кислота.

Как почистить напольный газовый котел: пошаговая инструкция

Перед любыми действиями, стоит перекрыть кран подачи газа (или убедиться, что он перекрыт). Разберем процесс на примере распространенного энергонезависимого котла Данко. Устройство всех напольных газовых котлов не отличается принципиально, поэтому можно легко адаптировать инструкцию под любую модель и определить все ключевые компоненты.

Фото (нажмите для увеличения)	Описание процесса
	Разборка. Открываем и снимаем дверцу, после чего отсоединяем все указанные на фото компоненты: (1) подача газа; (2) крепление блока горелки; (3) контакты клем; (4) термобаллон. Теперь можно вытащить блок горелок и автоматики. Также откручиваем и снимаем крышку котла (2 винта спереди и 2 сзади)
	Сверху, чтобы добраться до теплообменника, нужно снять слой теплоизоляции, крышку крепления дымохода и металлическую плиту. Все компоненты обычно расположены последовательно и крепятся болтами.
Специальный ершик для очистки жаротрубных каналов теплообменника.	Очистка теплообменника.  В каналах теплообменника (они могут быть круглыми, как на фото, так и прямоугольными) находятся завихрители. Вытаскиваем каждый по-очереди и очищаем от сажи и загрязнений. Это можно сделать: металлической щеткой; наждачкой; скребком и т.д. Для чистки жаротрубных каналов теплообменника нужно использовать специальный металлический ёрш, опуская его в самую глубь. После механической чистки хорошо будет пропылесосить отслоившиеся остатки и переходить к очистке блока горелки.
Так выглядит почищенная основная горелка.	Очистка основной горелки. Основные горелки практически не загрязняются, для очистки используйте ткань, при более сильных загрязнениях – металлические щетки. Очистите внешние и внутренние поверхности горелок, проследите, чтобы все отверстия имели должный вид и не были забиты.
	Чистка запальника и автоматики. Очистку данных элементов рекомендуется доверить специалистам, в противном случае тщательно изучите точное расположение всех элементов относительно основной горелки, сфотографируйте узлы с разных сторон. Ориентируясь на фото, снимите и очистите: (1) электрод пъезорозжига; (2) пилотную горелку, она же запальник; (3) термопару. Делать это нужно аккуратно, наждачкой-нулевкой или мягкой щеткой, не оставляя царапин. Также отличное средство – вата и спирт.
	При очистке запальника хорошо продуйте форсунку, при сильном загрязнении пробейте отверстие проволокой или иглой, ни в коем случае не допускайте повреждений или деформации.
	Сборка. Устанавливаем все элементы на свои места, в большинстве моделей электрод пъезорозжига должен иметь незначительный запас свободного хода (люфт), чтобы при нагреве он не раскололся.

Схемы продувки котла

На рисунке представлена схема проведения непрерывной и периодической продувок парогазовой установки мощностью 450 кВт. Насыщенный пар из расширителя непрерывной продувки направляется в сепаратор пониженного давления. Паропровод снабжён запорными вентилями и обратным клапаном.

Дренаж из РНП поступает в ёмкость чистых стоков. После РНП жидкость поступает в расширитель периодической продувки, а после этого загрязнённая вода сбрасывается в сливной бак из котла.

Чертеж паропровода из сепаратора непрерывной продувки к деаэратору

На данном проектном чертеже отображена конструкция паропровода низкого давления из РНП в атмосферный деаэратор. Паропровод снабжён запорной арматурой и обратным клапаном во избежание попадания пара в расширитель.

Чертеж выхлопа от предохранительного клапана РНП

На данном чертеже отображён трубопровод выхлопа от предохранительного клапана расширителя непрерывной продувки. Он проходит к главному корпусу и затем направляется на крышу (не выше 2 м) для обеспечения безопасности сотрудникам. На трубопроводе выхлопа устанавливается гидравлический затвор для отведения дренажа.

Как почистить теплообменник напольного газового котла

Для разборки отопительного агрегата в домашних условиях не нужны какие-либо специальные инструменты, достаточно обычного набора с отвертками, ключами и пассатижами. Профилактическая прочистка теплообменника от сажи и накипи производится в межсезонье, когда отопление дома отключено. Предварительно перекрыв подачу газа, начинаем разборку котла со снятия горелочного устройства в такой последовательности:

1. Отсоединить от газового клапана все провода.
2. Извлечь из камеры сгорания термопару, соединенную с газовым клапаном капиллярной трубкой.
3. Отсоединить патрубок подачи газа.
4. Открутить 4 гайки (или болта), удерживающие плиту с горелкой. Вытащить узел в сборе наружу, как показано на фото:

Чистка горелки газового котла производится без дальнейшей разборки с помощью старой зубной щетки. От сажи следует вычистить также запальник, пьезоэлектрическое устройство розжига и датчик контроля пламени (при наличии). Теперь нужно добраться до теплообменника, для чего необходимо снять верхнюю крышку котла, отсоединить датчик тяги и дымоходную трубу. В открывшемся проеме вы увидите утеплитель, прикрывающий дымоходный кожух. Утепление аккуратно убираете, а после откручиваете винты крепления кожуха и снимаете его. Под ним расположен теплообменник, из которого нужно извлечь стальные турбулизаторы, как это сделано на фото:

Извлечение турбулизаторов из наполовину забитого сажей теплообменника

О том, как почистить турбулизаторы, много рассказывать нет смысла, это делается обычной щеткой с металлическим ворсом. А вот чистка теплообменника напольного котла лучше всего выполняется с помощью нехитрых инструментов, изготовленных своими руками по размерам дымогарных труб. Если они имеют прямоугольное сечение, то надо сделать из тонкого металла планок удобную плоскую лопаточку и маленький скребок в виде совочка.

Для круглых жаровых труб эти же инструменты изготавливаются слегка изогнутыми. Вначале стенки труб следует очистить совочком, после чего сажу, оставшуюся по углам, удалить лопаткой.

По окончании работы все поверхности теплообменника можно обмести кистью, прикрученной к длинной рукоятке. Последний шаг – уборка сажи с днища, куда она насыпалась при очищении дымогарных труб. Вот как выглядит чистый теплообменник отопительного агрегата:

Рассмотреть подробнее, как чистить в домашних условиях газовый котел, можно на видео:

Примечание. В представленном видео мастером нарушена последовательность действий. Сначала он очищает теплообменник, а затем снимает горелку, засыпанную сажей. Так делать неправильно, сперва нужно снять горелку, а уж потом счищать нагар со стенок жаровых труб.
