Защитные экраны возле вокруг печи
Защитные экраны – это щиты изоляции, закрывающие боковые поверхности печи и уменьшающие интенсивность теплового излучения. Экраны бывают металлические и кирпичные. Как правило, применяются для металлических печей.
Способ #1 — металлические экраны
Самые распространенные защитные экраны – стальные или чугунные листы заводского производства. Они устанавливаются вокруг печи, на расстоянии 1-5 см от стенок топливника. В зависимости от необходимости изоляции той или иной стороны печи, можно приобрести экраны боковые или фронтальные (лицевые). Многие металлические печи изначально изготавливают с защитными экранами в виде защитного кожуха.
Защитные экраны позволяют снизить температуру внешних металлических поверхностей до 80-100°C и, соответственно, уменьшить пожаробезопасное расстояние до 50 см. Общее расстояние от топливника до стены (вместе с зазором 1-5 см) будет составлять 51-55 см.
Установка защитных экранов не представляет сложностей. Благодаря наличию ножек, металлические щиты легко крепятся к полу болтами.
Способ #2 — кирпичные экраны
Кирпичный экран может закрывать все боковые поверхности металлической печи, представляя собой ее внешнюю обшивку. Тогда печь окажется в кожухе из кирпичной кладки. В другом случае кирпичный экран – это стенка, разделяющая печь и возгораемую поверхность.
Для кладки защитного экрана используют полнотелый шамотный кирпич. Связующее – цементный или глиняный раствор. Рекомендуется выполнять кладку в полкирпича (толщина 120 мм). Но, при недостатке материала, можно допустить выполнение стенки в четверть кирпича (толщина 60 мм), хотя в этом случае теплоизоляционные свойства экрана будут уменьшены наполовину.
В нижней части щита оставляют небольшие отверстия (иногда – с топочными дверцами) для конвекции воздуха между кирпичной стеной и печкой.
Кирпичные стенки экрана должны заканчиваться минимум на 20 см выше верхней поверхности печи. Иногда кладку ведут до самого потолка.
Кирпичный экран устанавливают не впритык к стенкам печи, оптимальное расстояние – 5-15 см. Приемлемое расстояние от кирпичной кладки до возгораемой стены – 5-15 см. Таким образом, использование кирпичного экрана позволяет уменьшить расстояние от печи до деревянной стены до 22-42 см (печь — вентзазор 5-15 см – кирпич 12 см – вентзазор 5-15 см — стена).
Когда приступать
Период набора прочности бетона – 27 суток. Термоизоляционный слой монтируют спустя неделю после заливки, когда фундамент наберет 60% от положенного показателя. Нагружать его можно на 28-й день. За это время основа обретет возможность выдерживать нагрузку, произойдет его усадка, что исключит перекос, растрескивание. Монтаж начинается с постановки топки на место.
Выбор материала для обкладки
Среди рекомендованных типов кирпичей наилучшими являются красный керамический или полый шамотный. Последний стоит дороже, но его применение обязательно, если зазор между стенками топки и кладкой 2-4 см, которая будет прогреваться до 400 С.
Для применения керамического потребуется зазор от 7-10 см. Тогда он прогреется до 200, что некритично. Проблему перегрева решат вентиляционные отверстия. Это удешевит конструкцию и ускорит прогрев бани при растопке. Идеальным вариантом является все же шамотный, который изначально разрабатывался для повышенных температур.
Технология изготовления раствора
Продаются готовые сухие смеси для печей и каминов. На упаковке расположены рекомендации по приготовлению (затворению водой). Чтобы самостоятельно приготовить кладочную смесь для обкладки, нужно приобрести:

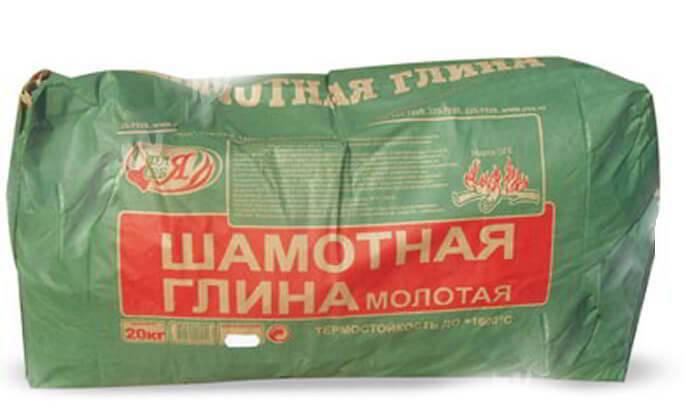

- огнеупорную шамотную глину;
- строительный песок (модуль крупности 1-1,2);
- цемент без содержания шлака (М500 Д0).
Песок и глину просеивают и исключают попадание щебневых, глиняных примесей. Пропорция заполнителей 1:1. Введение цемента необязательно, но желательно. Достаточно будет 0,5 кг на 10-литровую емкость сухой шамотно-песчаной смеси. После вымешивания заполнителей вливают воду. Объем определяют консистенцией готового раствора (густой, пластичный, не прилипает к мастерку).
Осуществление кладки огнеупорного кирпича
Решив, каким кирпичом обложить металлическую печь в бане, после подготовительных работ можно приступать непосредственно к выкладыванию кирпича. Если вы не имеете опыта проведения подобного рода работ, вам имеет смысл заранее изучить информацию по вопросу о том, как обложить металлическую печь кирпичом в бане.
В этом случае рекомендуется или почитать специальную литературу, или просмотреть специализированные сайты в интернете, например по строительству. На них зачастую бывает размещено большое количество информации о том, как обложить печь в бане огнеупорным кирпичом.
Непосредственно сама кладка начинается с замешивания раствора. Для этого в пропорции 50:50 берутся песок и глина, при этом в смесь добавляют 100 г обычной соли. Также добавляется шамотная глина или же клей для керамогранита. Данная смесь заливается водой и замешивается. Можно также приобрести уже готовую смесь для печных работ, продающуюся в строительных магазинах.
Непосредственно перед кладкой проверяется расстояние между стенкой печи и стеной бани. Минимально такое расстояние должно составлять 5-10 см. Для придания большей прочности кладки кирпичи перед работой помещают в воду. Сама кладка производится в шахматном порядке, при этом ряды складываются и поправляются при помощи мастерка или же деревянного молотка.
Для придания прочности клади каждый её ряд прокладывается арматурной сеткой. При этом такая сетка не должна выходить за границу кладки. После того, как все её ряды будут уложены, необходимо будет оставшейся смесью отделать швы. Именно этапом финишной обработки завершается процесс обкладывания металлической печи огнеупорным кирпичом.
Перед тем, как начинать проводить финишную отделку, необходимо будет дать рядам кладки просохнуть. Обычно сохнуть они должны несколько суток. Финишная отделка призывает удалить следы раствора, находящиеся на поверхности кирпича, а также придать готовой кладке приятный внешний вид. Можно механизировать процесс такой очистки, применив дрель со специальной насадкой.
Что же касается секретов обкладки металлической печи кирпичом, то производить кладку стоит максимум толщиной в кирпич. Кроме того, в первом ряду кладки в обязательном порядке нужно будет оставить отверстие в полкирпича, что позволит улучшить вентиляцию и обеспечить больнее качественный прогрев помещения. Кстати, если вы решили оснастить печь дополнительными элементами, это можно сделать во время проведения её обкладки.
Виды кладок
Облицовка в разрядку обеспечивает качественную циркуляцию воздуха по помещению
В зависимости от места расположения печи и ее предназначения могут применяться разные способы выкладывания стенок. Во всех случаях они выкладываются не вплотную, а возле котла с зазором в пределах 3-10 см.
Кирпичный экран может иметь такую конфигурацию:
- Сплошная облицовка. Здесь есть два подхода. Или кладку изначально делают монолитной или оставляют в ней просветы, незначительно превышающие размер стандартного блока. После завершения работ в эти проемы вставляют кирпичи. Когда нужно быстро обогреть парную кирпичи вынимают, и горячий воздух от печи хорошо расходится по помещению. Как только температура поднимается до нужной отметки, проемы снова закрывают, и теплообмен замедляется.
- Облицовка в разрядку. В печном экране изначально оставляются проемы размером в полкамня (по 4 с каждой стороны). Нижние отверстия делаются на втором уровне, а верхние в третьем ряду от верхнего уровня. Такая конструкция обеспечивает возникновение конвекции и качественную циркуляцию воздуха по помещению.
Каким кирпичом пользоваться
Прежде, чем приступить к основной работе, вы должны определиться с материалом. Чем обложить печь в бане, какие материалы для этого используют?
Часто подобные конструкции возводят из кирпича, имеющегося в домашнем хозяйстве. И это нормально, поскольку каждый хочет затратить минимум средств, с максимальной отдачей. Поэтому, дома всегда найдется целый кирпич (силикатный, красный керамический – полнотелого и пустотелого производств, шамотный), или же их куски.
Если начать с силикатного, то следует отметить, что такой кирпич – идеальный вариант для облицовки дома, подсобных построек. Он отлично переносит влияние атмосферных осадков и поэтому – долговечен. Но для выполнения работ по обкладке банных металлических печей он совсем не подходит. Дело в том, что в банных условиях такой кирпич долго не выдержит и начнет разрушаться, поскольку главным его ингредиентом является гашеная известь, которая хорошо впитывает влагу.
Хороший вариант для создания тепловой перегородки – шамотный (огнеупорный) вид кирпича. Он легко переносит резкие температурные изменения, обладает высокой теплоемкостью. Правда, внешний вид желал бы быть лучшим. Но это – не проблема, поскольку после обкладки можно еще и керамогранитом, а также иными материалами.
Огнеупорный кирпич применяют в случаях, если между кладкой и металлической поверхностью небольшое расстояние – от 1 до 2 см. При этом, кирпич прогреется до температуры 350-400⁰С.
Когда же зазор будет в пределах 6-9 см, то нагрев будет падать до 180-200⁰С, что вызывается резким возрастанием скорости воздуха в промежутке между печью и перегородкой.
Отличный вариант для обкладки печи в бане – красный кирпич. Желательно полнотелый, хотя пустотелый также подходит. Но все-таки лучше выбрать, если есть такая возможность, первый вариант, поскольку у пустотелого – небольшая теплоемкость и тепло будет сохраняться не долго.

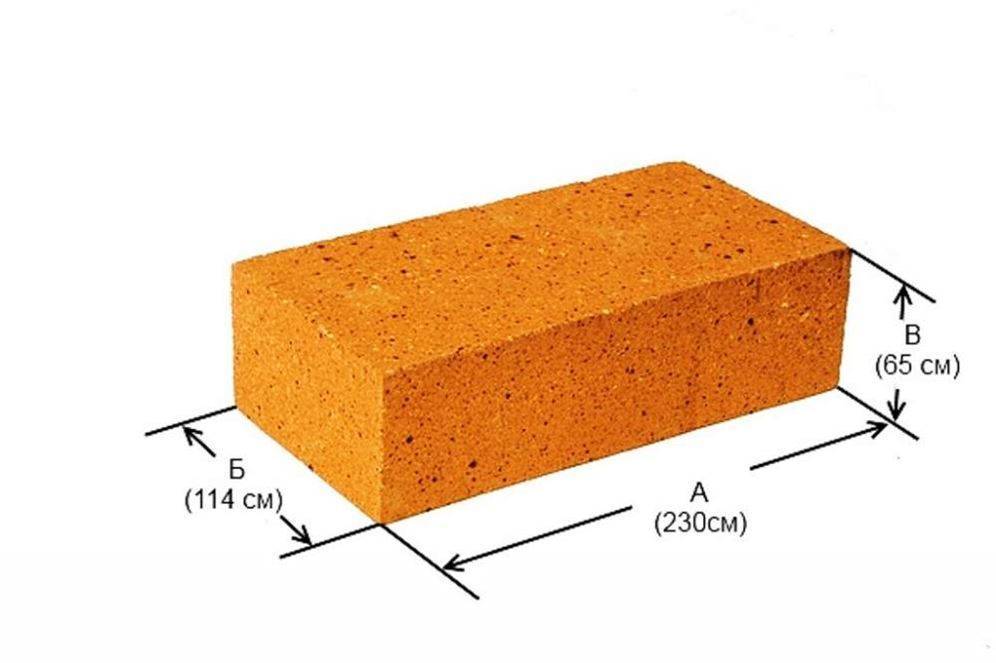

Следует отметить, что для пользуются как стандартным размером камней, так и их утолщенным вариантом. Обычно кладут стенку в полкирпича, хотя практикуется и в четверть. Но в таком случае необходимо дополнительно укрепить стену, что немного усложняет дело.
Обкладка печи кирпичом
После завершения всех подготовительных работ можно приступать к основной задаче. Но как обложить железную печь кирпичом?
Для качественной кладки можно приготовить любой раствор, но самым лучшим является глиняный раствор с примесью песка, который может выдерживать даже очень высокую температуру. Сначала необходимо подготовить песок. Для этого его просеивают, удаляя примеси и камни. Учитывается и жирность глины.
большую прочность
Знающие люди утверждают, что лучшим способом укладки является кладка в полкирпича. Баня быстро нагревается и исчезнет жёсткое излучение. Необходимо помнить, что внутреннее расстояние между печью и кирпичом должно быть не менее 3 см и не более 10 см. А от стены печь должна находится на расстоянии не менее 35 см.
Начало кладки надо производить от угла. Первый ряд начинаем из полного кирпича. Начало второго ряда – три четверти от кирпича. Такая очерёдность сохраняется до последнего ряда. Для хорошего сцепления кирпича с раствором, его замачивают в воде.
Специальные окна в кладке уменьшают время обогрева парилки. Первые окна делаются в первом или во втором ряду со всех сторон. Это обеспечивает хорошую циркуляцию тёплого воздуха. При необходимости их можно закрыть, вставив туда кирпич, или специально вставленные дверки. Таким способом проще регулировать температуру внутри помещения.
Проём для дверцы оставляют таких размеров, чтобы ничто не затрудняло её использование. Если весь периметр печи расположен в парилке, можно её лицевую часть не закрывать, это тоже влияет на скорость обогрева. Для прочности кладки используют армированную сетку, которую разрезают и вставляют в кладку через ряд. Стыки между кирпичами должны располагаться так, чтобы в верхнем ряду они закрывались сплошным кирпичом. Такая кладка с перевязкой будет прочной.
Обкладывать каждый последующий ряд можно начинать только после окончания предыдущего. Правильность углов и ровность каждого ряда проверяются при помощи отвеса и горизонтального строительного уровня. Верх печи можно оставить не закрытым или заложить камнями для бани. хотя это не очень удобно.
Технология выполнения работ своими руками

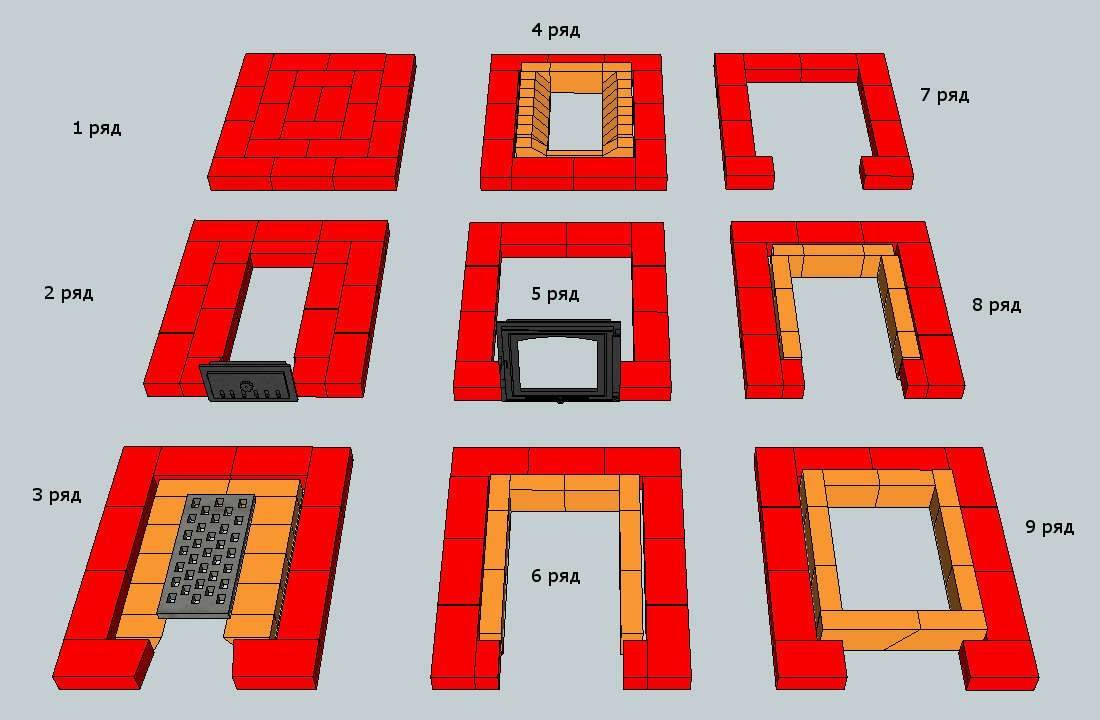

Для того, чтобы выполнить работу, понадобиться схема, согласно которой будут выполняться этапы облицовки. Это необходимо для того, чтобы понять, как обкладывать печь в бане кирпичом с топкой из предбанника.
Имея необходимые материалы и инструменты, а также точное представление о том, как все должно выглядеть, можно приступать к процессу.
Для начала готовиться раствор из глины, именно на него будет выполняться кладка кирпича. За несколько суток до того, как начать обкладывание печи, необходимо замочить глину в воде. Потом совершается размешивание при помощи миксера строительного и добавляется песок.
Все материалы лучше брать с запасом, так как строительные смеси могут давать усадку, вследствие чего не хватит раствора на все прослойки кирпича.
Главное — проложить первые несколько рядов, которые и будут основными. Если они будут ровные, то и остальные ряды также будут иметь безупречный вид. Начинать необходимо с окантовки выкладки, делая отступы по 5 сантиментов, затем с помощью кирпича заполняется внутреннее пространство.
После выкладки первого ряда, делается второй, при этом надо строго следить за тем, чтобы швы не совпадали с предыдущим слоем. По окончанию выкладки четвертого ряда, вставляются дверцы, которые были заготовлены заранее, после чего следует пятый ряд.
Далее необходимо облицевать топку, размер которой должен быть предусмотрен с самого начала работ. Внутренний экран, располагающийся над топкой, будет служить защитой печи от перегревания. Разобравшись с тем, как обложить печь в бане кирпичом с выносной топкой, процесс будет легким и быстрым.
Самостоятельно делая облицовку печи, есть возможность сделать работу по личным предпочтениям всей семьи.
Выполнять облицовку печи из кирпича, топка которой находиться в предбаннике трудоемкий процесс. Но, выбрав именно этот вариант, вряд ли придется когда-либо пожалеть. Подробно разобравшись с очередностью этапов, составив индивидуальную схему, кладка кирпича пройдет быстро и легко.
Особенности приготовления кладочного раствора
Все, кто задается вопросом, как выложить печь для бани из кирпича, в первую очередь должны определиться, что выступит в качестве связующей смеси.
Чаще всего это один из трех вариантов:
- Цементный раствор с добавлением клеевого состава для керамогранита.
- Классический состав, приготавливаемый путем замешивания глины и песка.
- Смесь на основе цемента с добавление небольшой части шамотной глины.
Следует помнить, что если используется классический раствор из глины, перед началом работ следует обязательно проверить его на пластичность. Для этого из смеси скатывается жгут, который сворачивается в кольцо. После этого необходимо осмотреть его на предмет трещин, если их немного, раствор подходит для работы, если же трещины значительны, следует подрегулировать пластичность состава с помощью добавления песка.
Совет: в некоторых случаях, когда металлическая печь ненадежна или конструкция временная, можно посадить на раствор только нижнюю часть конструкции. Верхняя же укладывается насухо, в дальнейшем это упростит замену печи или ее ремонт.
Основание
Если бы существовала инструкция по обкладыванию данной печи, там, несомненно, большое внимание было бы уделено устройству основания. Следует примерно рассчитать показатель прочности основы, после чего и определяется, как лучше ее обустроить. Если плоскость пола не очень надежна, целесообразно устроить фундамент для печи бани, если же с надежностью все хорошо, то основание устраивается гораздо проще
Если плоскость пола не очень надежна, целесообразно устроить фундамент для печи бани, если же с надежностью все хорошо, то основание устраивается гораздо проще.
Если необходим фундамент, определяется его размер, выставляется опалубка, в которую и заливается раствор. Его состав такой же, как и для обычных стяжек. Приступать к дальнейшим работам можно после его полного застывания.
Заливка фундамента под печь в бане
Если для укладки кирпича заливка основания не требуется, работы проводятся следующим образом:
Выполняется разметка расположения кирпича. Оптимальное расстояние от металлической поверхности – от 3 до 5 см, а допустимый промежуток – от 0.5 до 10 см.
Обратите внимание! Близкое расположение обеспечивает быстрое нагревание, но постоянно перегревает кирпич, что снижает срок его эксплуатации. Большой зазор сохраняет кирпич, но значительно удлиняет процесс прогревания
- По контуру кладки прибивается металлический лист, защищающий поверхность от перегрева.
- Сверху по периметру укладывается асбокартон. Этот материал прекрасно защищает поверхности, он устойчив к воздействию температуры до 500 градусов, не поддается горению и обугливанию.
Асбокартон – отличный изолятор горячих поверхностей
Кладочные работы
Вот мы подошли к описанию основного этапа – как обложить металлическую печь в бане кирпичом. Кладка производится следующим образом: первый ряд укладывается всплошную, во втором ряду нужно оставить по два отверстия на каждой стенке, размер которых обычно равен половине кирпича.
Если необходимо устройство проема для топки, его размер особо не регламентируется. Главное, он должен быть удобным и не мешать открытию дверцы. Верхний край проема лучше всего укрепить металлическим уголком, это значительно усилит прочность кладки. (см. также статью )
В предпоследнем ряду сверху следует также оставить по два отверстия. Верхняя часть может быть различной, иногда там ничего не нужно, а в некоторых случаях насыпаются камни, которые делают теплоотдачу еще больше в силу своих свойств.
Металлическая печь до и после обкладывания
Совет: для улучшения сцепления кирпич перед укладкой нужно вымочить в воде, сцепление с раствором будет гораздо прочнее, тем более конструкция будет подвергаться постоянному воздействию высоких температур.
Размер швов между кирпичом необходимо выдерживать в пределах 3-5 мм, при этом не забывайте о перевязке кирпича. Все это обеспечит необходимую прочность и долговечность. Несмотря на кажущуюся сложность, обложить печь кирпичом своими руками по силам практически каждому человеку.
После окончания кладочных работ раствору необходимо дать время на высыхание, в зависимости от влажности и температуры в помещении процесс занимает в среднем 1-3 дня. Затем с поверхности кирпича при необходимости удаляются излишки раствора. Это можно произвести различными способами, главное – не повредить поверхности печи.
Технологии
Существует несколько проверенных технологий кирпичной кладки вокруг печного оборудования из металла:
- Тепловой экран. Ограждение из кирпича, которое не превышает габаритов печи по высоте. Способствует лучшей теплоотдачи.
- Сплошная облицовка. Она быстро отдает тепло окружающему пространству, из-за чего возрастают затраты на обогрев помещений. Эта технология применяется, когда необходимо сделать красивое декоративное оформление, пожертвовав производительностью печного оборудования.
- Кладка конвектора, которая имеет продухи. Подходит для металлических отопительных агрегатов. При этом размеры парилки не важны.
Обкладка чугунной печи
Раствор для кладки
От его качества зависит долговечность.
Песок. Должен быть мелким без примесей и просыпанный через сито с ячейкой 1,5 мм.
Глина. Всыпают в ёмкость и заливают хорошей водой (не затхлой), после чего перемешивают. Вода после замеса должна покрывать глину. Смесь оставляют для «закисания», на 2-3 суток. После чего процеживают через сито, растирая комки. Добавляют в ёмкость новую порцию свежей глины, и снова замачивают. И так, пока не сформируется нужный объём пастообразной консистенции.
Глины имеют разную жирность. Особо жирную «нейтрализуют» добавляя песок (в противном случае она ссыхается и трескается). Пропорция добавленного песка составляет от 0,5 и до 1,5 от объёма. Хорошее решение использовать шамотную глину. Некоторые мастера добавляют термостойкий клей. Однако, я не буду рекомендовать, поскольку результат может быть разный.
Как обложить каменку с выносной топкой
Банная печь не всегда располагается целиком в парной, очень часто ее топка выходит в предбанник или на улицу. В этом случае обкладка кирпичом выполняется немного иначе.
Шаг 1. Определяют расположение печи и делают под нее фундамент по описанной выше технологии.
Основание под печь
Уложенный лист асбестового картона и заметен монолитный фундамент под ним
Когда бетонное основание высохнет, на него ставят печку и размечают на стене выход для топки. Так как отверстие должно быть больше топки, периметр разметки увеличивают с каждой стороны примерно на 20-25 см.
Схема разметки на стене под вывод выносной топки
Более точные параметры проема под топку должны указываться производителем в паспорте печи. Например, для некоторых моделей отверстие в стене должно быть по вертикали больше на 50 см и по бокам – на 25 см.
Фото печи. Сделайте замеры или загляните в паспорт изделия
Каждый производитель в паспорте указывает минимально допустимые расстояния при установке металлических печей
Шаг 2. При помощи болгарки вырезают сквозное отверстие в стене, очищают проем от мусора и пыли.
Вырезаем проем в стене
Чтобы проверить правильность расположения конструкции, заносят печку и временно устанавливают ее на подготовленное основание. Если корпус стоит ровно, топка не слишком выступает за пределы стены, можно приступать к изоляции проема и кладке кирпича.
Проем выпилен, печь установлена ровно
Шаг 3. Печку снова отставляют в сторону, готовят материал для изоляции стен. Здесь вам понадобится базальтовый картон, керамоткань, алюминиевая фольга и листы минерита – современного негорючего материала, не выделяющего вредных веществ. Базальтовый картон нарезают широкими полосами и крепят к стенкам проема степлером по всему периметру. Края материала заворачивают на стены с обеих сторон и тоже закрепляют. Следующий слой – керамоткань, а сверху фольга.
Цены на минерит
минерит
Шаг 4. Берут лист минерита и вырезают в нем отверстие под топку точно по размеру. Во втором листе делают такое же отверстие, после чего устанавливают оба листа изнутри парной к проему. Крепится материал к деревянным стенам саморезами.
Антисептирование проема и кладка кирпичного портала
На фото – закрепленный саморезами лист минерита
Шаг 5. Кирпич замачивают в воде, готовят раствор для кладки. Начинают работу с наружной стороны: выкладывают первый ряд в полкирпича, крайние кирпичи можно расположить поперек ряда, формируя небольшие декоративные выступы. Во втором ряду под зольником нужно оставить небольшое отверстие для притока воздуха. Между кирпичом и металлическим корпусом топки оставляют зазор в 2-3 см, так металл не будет перегреваться и прогорать, кладка тоже прослужит дольше.
На фото видна изоляция между стенами бани и кирпичом
Шаг 6. Когда кладка по обе стороны проема будет находиться чуть выше топки, нужно уложить сверху два отрезка стального уголка так, чтобы они не прикасались к металлической поверхности. На уголки кладут кирпич и продолжают возведение стенки.
Кирпичный экран
Шаг 7. Обрезают излишки фольги и картона, образовавшийся по периметру зазор заполняют базальтовой ватой. Вату тщательно уплотняют, чтобы в процессе финишной отделки стен она не вылезла наружу.
Портал печи
Шаг 8. Переходят в парную и приступают к обкладке печи. Для этого сначала устанавливают печь на основание, подсоединяют дымоход. Далее по периметру печи размечают линию кладки и возводят кирпичный экран по описанному выше способу.
Процесс обкладки печи кирпичом
Вид со стороны моечной
Подключенный бак
Установка печи в баню с выносной топкой
Современная печка для бани снабжена системами обдува стеклянной топочной дверцы, вследствие этого нагрев предбанника интенсивным не будет. Для хорошего обогрева дверцы топки придется приоткрывать, и при выборе места для размещения печи это учитывают. Дверца в приоткрытом положении не должна мешать ходить по предбаннику, и не должна создавать риска – если площадь помещения мала, то топку лучше вынести в соседнее помещение или на улицу. При возможности установки топки в предбаннике — это следует делать, особенно когда предбанное помещение совмещено с комнатой отдыха и чаепитий. Современные печки имеют панорамные жаростойкие стекла в топочных дверцах, и зрелище живого пламени под стеклом придаст банному помещению особый колорит. Обдув стекла выполняет задачу охлаждения и очистки внутренних поверхностей дверец топки, поэтому стекла прозрачны, а скопление копоти невозможно. Эстетики и тепло, отличное дополнение к интерьеру – выносная топка может служить камином для комнат отдыха. Выносные топливные каналы у печек могут быть прямоугольными и зауженными к топочным дверцам, и импровизированный камин может выглядеть по-разному – это учитывают при выборе печи и планах по ее размещению.
На улице располагают топливные каналы банных печей обычно при невозможности разместить топку в предбаннике или комнате отдыха:
- Если площади помещений парилок и предбанников слишком малы и не позволяют размещать в них топку;
- Если топливом запланирован уголь, при сжигании которого никуда не деться от загрязнений и токсичных продуктов горения;
- В коммерческих банях, где истопник не должен присутствовать при банных процедурах.
Эксплуатация бани с топкой на улице затрудняется, а зимой превращается в сложный процесс или требует назначения «дежурного истопника», поскольку выскочить из парной для добавки дров в печку – не всегда приятно.
Единственный реальный плюс установки топки печки в наружной стене бани с выходом на улицу – это чистота в бане, ведь ни дров, ни угля внутри банного строения не будет.
Пожарная безопасность при монтаже и эксплуатации банных печей должна обеспечиваться должным образом. Одна из первоочередных задач – обустройство под банную печь надежного фундамента, примыкающего к стене или перегородке. Обрез фундамента изолируется жаростойкими материалами, а сверху укладывают металлический лист. Асбестовая плита как жаростойкая изоляция не имеет минусов, но с точки зрения экологии асбестовые материалы под вопросом. Современный рынок предлагает прессованные минеральные ваты, пеностекло, слюдопластовые материалы – безопасные для здоровья человека и устойчивые к высоким температурам.
- Перед топочными дверцами предусматривают металлическое покрытие размером не меньше 0,4*0,8 м. лист металла на полу сделает проще чистку печи и станет барьером для искр и огня. Полы в предбанниках обычно деревянные, реже – плиточные, и эта мера необходима.
- Узлы прохода топливного канала в перегородках и стенах от парной и комнатой отдыха, а также и наружной стеной при выносе топки наружу строго нормируются. Древесные материалы отделяют от канала кирпичными облицовками или камнем. Минимальный просвет от стенки печи до деревянной стены или обшивки равен 0,45 м.
- От потолка бани до поверхности печки минимальное расстояние – 1,20 м.
- От краев топочных дверец до дверей минимальное расстояние – 1,25 м.
Узел прохода топливного выносного канала, как правило, оборудуется закладкой термоизолятора – цементно-волокнистый лист, минеральная базальтовая вата. Изоляция монтируется по всему торцевому обрамлению прохода. При толщине теплоизоляции до 5 см допускается сокращать габарит от внешней стенки печки до деревянной обшивки стены до 25 см. При увеличении толщины теплоизоляции можно еще сократить безопасный просвет – до 12,5 см. Часто проем закладывают кирпичом.
Установка заводской печки проще, поскольку ее конструкция, как правило, имеет двойной кожух с теплоизоляционной прослойкой или с конвекционными каналами. Самодельные печи проще, обычно они изготовлены из листовой стали. Обкладка печи кирпичом в этом случае не просто мера пожарной безопасности, но и защита для принимающих банные процедуры от травм.
Монтаж и изоляция металлических печей в деревянных банях должны выполняться согласно расчета, без упрощений и согласно норм, поскольку от этого зависит безопасность людей.
Если владелец делает выбор в пользу печи с выносной топкой для бани, установка ее потребует определенных затрат сил, денег и времени, потому что для нее понадобится либо оставлять, либо вырезать проем в стене, через которую будет проходить топливный канал.
Фундаментная основа под обкладку
Применяемые блоки должны иметь вес 3,8-4,2 кг. Общая масса конструкции, вместе с металлической топкой, потребует прочного основания. После завершения вес будет порядка тонны.
Порядок действий по устройству ленточного фундамента следующий:
- Вырезать квадратное отверстие в полу.
- Вырыть котлован до полуметра вглубь грунта.
- Дно засыпать слоем щебня (фракция 10-20 мм, толщина отсыпки – 10-15 см.).
- Уложить пленочную гидроизоляцию (толстый полиэтилен или рубероид).
- По периметру установить (раскрепить) опалубку.
- Внутри вмонтировать каркас из арматуры (стальной или стекловолоконный).
- Полость залить бетоном, марка которого должна быть не ниже М200, класс В15.
Высота фундамента, выступающего над поверхностью грунта, – 20 см. Под уровень полов его «выводят» при помощи Термоизоляционного слоя. Он выкладывается из жаропрочного кирпича «сплошняком». Раствором служит тот же состав, который будет применен позже.
Каким кирпичом лучше всего обложить в бане железную печь
Ниже разберем материалы, которыми рекомендуется облицовывать, и те, которые нельзя использовать для печной кладки.
Керамический
Он очень прочный, легче шамота. Завершенная отделка смотрится красиво и аккуратно. Допускается применять кирпич, бывший в употреблении.
Шамотный
Шамот подходит для обкладывания.
Его плюсы:
- Он огнеупорный, что минимизирует риск возгорания.
- Прочный. При соблюдении техники кладки печь будет стоять года.
- Отлично удерживает тепло.
Но есть и минусы:
- Высокая цена, из-за чего большим спросом пользуется красный керамический.
- Кирпичная кладка выходит с шероховатостями и не очень красивой. Поэтому хозяевам часто приходится выполнять повторную отделку керамогранитом или изразцами.
Облицовочный
Преимущество ‒ выбор фактур и цветов. Впишется в любой стиль оформления бани.
Минусы:
- хуже удерживает тепло;
- менее прочен в сравнении с керамическим.

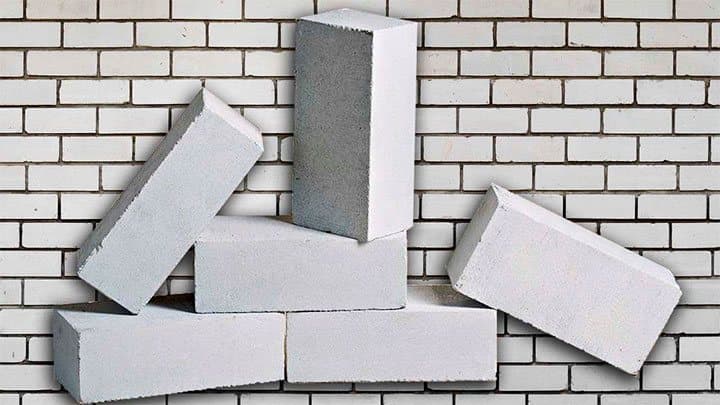

Силикатный (белый)
Для внутренней и лицевой кладки печи силикатный кирпич не применяют, потому что он не выдерживает резких перепадов температур и не устойчив к повышенной влажности.
При таких условиях он начнет трескаться и разрушаться уже через несколько недель.
Белый кирпич используют при кладке небольших построек, гаражей, хозблоков, которые потом облицовывают другими материалами.
Выбор кирпича
Не каждый материал подходит для облицовки печи. К кирпичу предъявляется ряд требований. Печка накаливается до больших температур, а значит и кирпич должен выдержать такие температуры.
Подойдет шамотный кирпич, жаропрочный глиноземный, клинкерный или огнеупорный красный. Эти виды выдерживают высокие температуры, они полнотелые и проживут у вас долгие годы.
Шамотный кирпич можно эксплуатировать даже при нагревах свыше 1000 градусов. Изготавливается на основе глины путем обжига и с добавлением шамотной крошки. Шамотный кирпич, несмотря на свой легкий вес — плотный. А ввиду его легкого веса он проводит тепло быстрее других.
Но стоит материал очень дорого. Поэтому в целях экономии его используют для частичной обкладки: используют его непосредственно у источника огня. Красный огнеупорный кирпич обойдется в разы дешевле, вследствие чего используется он гораздо чаще.
Изготавливается также из глины. Его можно использовать для полной обкладки или же только на месте очага огня. Красный кирпич накапливает в себе тепло и отдает его. Глиноземный пользуется спросом из-за его цены и неплохих характеристик.
Можно также посмотреть кирпич в разрезе: он должен быть без пятен и хорошо окрашен. Обязательно попросите сертификаты качества, если таковых нет, не приобретайте ничего в данном магазине.
Особенности обкладки печки, установленной на деревянном полу
Когда в бане бетонный пол, то вопросов по поводу обустройства основания печи и облицовки около нее не возникает. А вот при деревянном напольном покрытие, прежде чем начинать кладку вокруг металлической печи, следует предусмотреть массу вопросов.
В первую очередь важно решить, нужен ли фундамент. Для этого рассчитывается вес кирпичного сооружения и оценивается выносливость деревянного пола
В некоторых случаях достаточно просто дополнительно укрепить несущие лаги. Но надежнее всего под кирпичной кладкой залить фундамент. Каким он будет: ленточным или столбовым, решать самому владельцу.
Если фундамент не был заложен во время строительства, то потребуется разобрать определенную часть пола, вырыть котлован, так как фундамент для опалубки печи необходимо расположить на одной глубине с основанием самого здания. По своим размерам он должен быть шире на 15-25 см самого печного экрана.
В первую очередь следует рассчитать, выдержит ли пол вес фундамента
Не следует связывать фундамент печи с основным, если топка располагается около несущей стены, то между двумя основаниями предусматривается расстояние как минимум в 5 см. Образовавшейся между ними зазор следует заполнить теплоизоляционными материалами. По своей высоте печной фундамент должен быть ниже уровня пола на 10-15 см.
До полного высыхания фундамента должно пройти около месяца. И только после этого продолжаются работы. Сверху укладывается несколько слоев рубероида или толя в качестве влагозащитного материала. Затем проводят кладку двух рядов кирпича, каждый последующий кирпич второго ряда укладывают со смещением относительно предыдущего, чтобы перекрывались швы. Вот теперь фундамент для экрана печи готов.
Даже если пол и лаги основания кажутся прочными и надежными, способными выдержать вес кирпичного экрана, потребуется провести ряд подготовительных работ. Организовывается основание для установки печи и экрана. Основание обязательно должно быть негорючим и крепким, в качестве материалов можно использовать:
- Лист металла, закрепленный над теплоизоляционным слоем;
- Два ряда кирпичной кладки, что укладываются на деревянный пол;
- Керамическая плитка, устойчивая к высоким температурам;
- Искусственный или натуральный камень.
