Теплый водяной пол – как изготовить гребенку и собрать смесительный узел

Назначение распределительной гребенки отопления

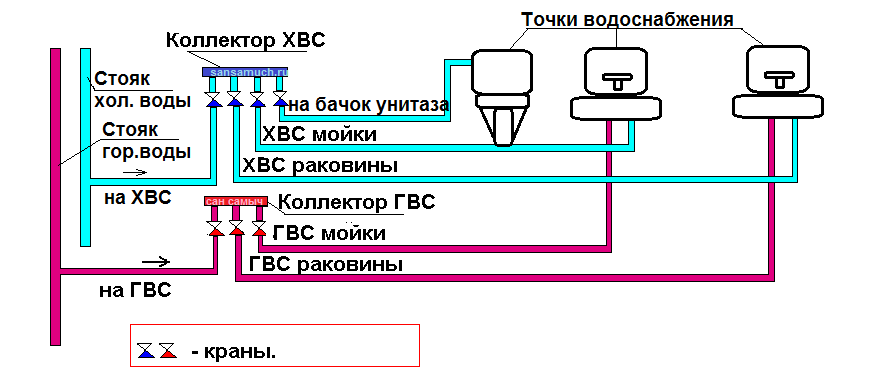

Коллекторные гребенки на отопление устанавливаются при лучевой разводке труб. Они нужны для того, чтобы распределять потоки теплоносителя по разным кольцам циркуляции. Например, в доме предусмотрено как обычное отопление посредством батарей, так и теплые полы. При этом есть необходимость поддерживать в каждом помещении свою температуру. А бывает и так, что в каких-то комнатах нужно совсем отключить отопление. Летом, к примеру, топить дом не нужно, но в ванной комнате должен работать полотенцесушитель и теплые полы.

Когда дом уже построен, то гидроизоляция цоколя своими руками выполняется изнутри, что накладывает некоторые ограничения.

Все  сводятся к простой укладке теплоизоляции на паробарьер.

Чтобы прекратить циркуляцию нужно закрутить расходомер на обратке гребенки системы отопления или же полностью перекрыть термостатический вентиль. В отопительный сезон для поддерживания температуры на необходимом уровне нужно установить термостаты в нужных помещениях. Термостат соединяется проводами с сервоприводом и дает ему команды на перекрытие или открытие термостатического вентиля. Есть термостаты, которые связаны с сервоприводом посредством радиоволн через специальный преобразователь.

Правила выбора коллектора

Коллектор для теплого водяного пола можно собрать своими руками или же купить в готовом виде

В первом случае важно, чтобы все комплектующие были выпущены одним производителем. Некоторые компании производят уникальные соединительные элементы, не стыкующиеся с деталями от других поставщиков, что грозит собранному узлу потерей герметичности. Во втором случае при выборе оборудования нужно учесть несколько важных моментов

Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

Во втором случае при выборе оборудования нужно учесть несколько важных моментов. Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

• медь;
• сталь;
• латунь;
• полимер.

Кроме того, коллекторы различаются по числу подключаемых контуров, количество которых может варьироваться от 2 и до 12. Выбор устройства основывается на точном расчете основных параметров работы системы и нужных дополнительных функций. Обязательно учитываются:

• количество отопительных контуров, их протяженность и пропускающая способность;
• максимальное давление;
• возможность добавления веток;
• наличие элементов, осуществляющих автоматический контроль работы устройства;
• количество потребляемой электроэнергии;
• внутренний диаметр коллектора.

Последний показатель должен подбираться так, чтобы обеспечивалась максимальная проходимость теплоносителя во всех отопительных контурах. Эффективность работы узла во многом зависит от шага укладки, диаметра и длины труб, входящих в отопительный контур.

На этапе проектирования системы обязательно проводится расчет и этих параметров. Это довольно трудоемкое мероприятие, которое лучше всего доверить специалистам. Можно произвести расчет в специальной программе-калькуляторе, которую можно найти в интернете.

Коллектор будет работать максимально эффективно, если подключить к нему равные по длине отопительные контуры. Для этого, возможно, придется разделить слишком длинные ветки на несколько коротких

При проведении расчетов очень важно учесть все параметры системы. Иначе она будет работать непродуктивно: возможна недостаточная циркуляция теплоносителя или его утечка, а также может появиться «тепловая зебра», так специалисты называют неравномерный нагрев поверхности. Для правильного определения длины контура и шага укладки труб потребуются такие данные:

Для правильного определения длины контура и шага укладки труб потребуются такие данные:

• вид финишного напольного покрытия;
• площадь комнаты с планом расстановки крупной мебели и бытовой техники;
• диаметр и материал труб;
• мощность отопительного котла;
• тип используемой теплоизоляции.

При расчете обязательно учитываем, что в контуре не должно быть стыков труб, поскольку использование муфт и соединений под бетонной стяжкой строго запрещено. Кроме того, учитываем гидравлическое сопротивление теплоносителя, которое будет повышаться с каждым поворотом ветки и по мере увеличения ее протяженности.

Оптимально, если к одному коллектору будут подключаться только равные по длине контуры. Возможно, лучшим решением для длинных веток станет деление их на несколько небольших.

Гребенка для водяного теплого пола: принцип работы

• нормализуют температуру воды;
• распределяют жидкость по контурам.

В отопительных котлах жидкость разогревается до 60 — 90 °C и горячей расходится по контуру.

В тёплый пол пропускать настолько горячий теплоноситель, по понятным причинам, нельзя.

Понижение температуры – одна из основных задач, реализованных в коллекторном узле. Понижение температуры может происходить двумя способами:

1. Подмешиванием.
2. Ограничением.

Подмешивание остывшего теплоносителя к горячему – это самый популярный метод. Происходит смешение в трёхходовом клапане. После того, как циркуляционным насосом жидкость прогоняется по контуру, она остывает. Именно эта, остывшая обратка добавляется к горячему теплоносителю. Пропорции того и другого потока выверяет термоголовка. Её рабочая часть устанавливается на сам клапан, а датчик – на подачу.

Вместо термоголовки может быть сервопривод. А для стабильных систем отопления, когда котёл выдает относительно одинаковую температуру, можно установить трёхходовой в одно положение, закрепить к нему термометр и контролировать градусы в ручном режиме.

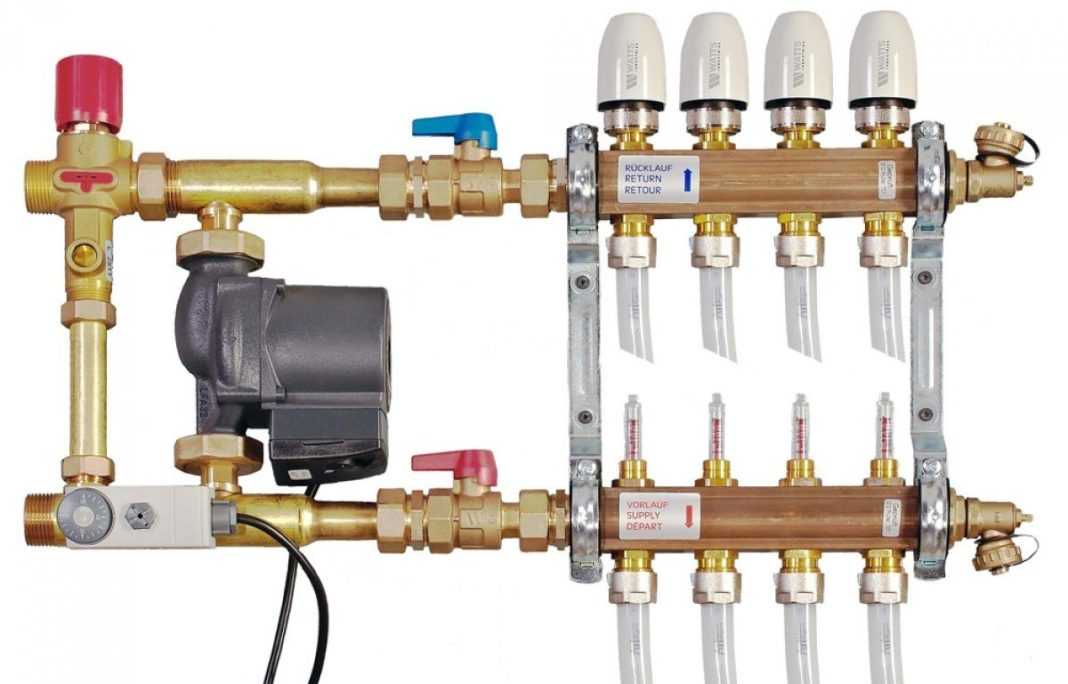

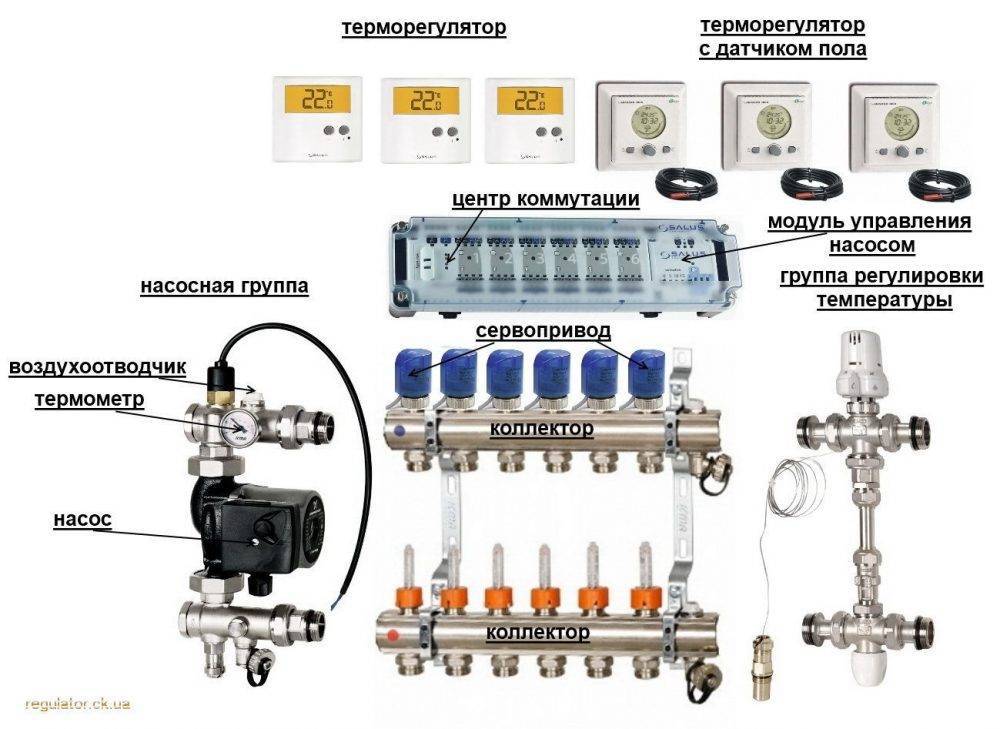

Основные элементы коллекторного узла

Без циркуляционного насоса схема с водяным полом работать не будет. Также если разместить насос до трёхходового клапана, теплоноситель не зайдёт в змеевик пола, а пойдёт по малому кругу, где сопротивление меньше.

Ограничение температуры реализуется за счёт установки в систему специальной термоголовки, которая измеряет температуру теплоносителя. Внешне она похожа на радиаторный терморегулятор, но принципиально отличается от последнего, который измеряет температуру воздуха в помещении.

Человек выставляет комфортный для себя показатель, а прибор, фиксируя превышения порога, ограничивает просвет внутри прибора, сокращая поток теплоносителя.

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube

Советы по выбору

Если решено купить коллектор для тёплого пола, выбирать его нужно по следующим критериям:

1. Для скольких контуров предназначен. То есть, сколько отдельных веток тёплого пола планируется (радиаторная ветка не считается).
2. Комплектация. Даже просто купить все детали по отдельности и собрать самостоятельно, обойдётся дешевле. Но с готовой собранной гребёнкой – минимум хлопот.
3. Материал. Коллекторы бывают металлическими (стальными, медными, латунными) и пластиковыми. Пластиковые можно использовать на простые системы с коротким контуром (например, для туалета или кухни).
4. Регулировка. Даже на фабричных моделях встречаются ручные регулировочные вентили (а не сервоприводы).

Заключение

Простая гребёнка без сервоприводов стоит не очень дорого.

Приобретая все элементы, клапана и регуляторы отдельно, действительно можно сэкономить, однако повышается риск ошибок и протечек, если соединения будут некачественными. Так что, решая делать ли гребёнку своими руками, хорошо всё взвесьте.

Всем известно, что немалая часть тепла в деревянном доме уходит через полы. Теплый пол в деревянном доме исправит эту проблему.

Какой теплый пол уложить под ламинат? Советы мастеров читайте в этой теме.

Как работает распределительная система?

К коллектору подачи подключают трубу, по которой в магистраль проходит горячий теплоноситель. К коллектору «обратки» подводят другой конец тубы: по ней охлаждённая вода поступает в котёл.

Если напольный обогрев установлен в небольшом помещении, то к гребёнке подключают двухходовой клапан. Он контролирует температуру воды в магистрали; перекрывает поток горячей и холодной жидкости, в зависимости от теплового режима. На нём установлен датчик и термостат. Двухходовой клапан устанавливают на коллекторе «обратки».

Подача горячего теплоносителя из котла прекращается. В системе циркулирует охлаждённая жидкость. Она отдаёт своё тепло полу. При снижении нагрева, ниже установленной нормы, клапан открывает доступ для воды из котла.

Двухходовой клапан является надёжной системой контроля температуры теплоносителя. Оборудование имеет ограничения по площади обогрева. Его устанавливают на гребёнку, если площадь помещения не превышает 200 м2. Для напольного обогрева большого коттеджа на распределительный узел устанавливают трёхходовой клапан.

Трёхходовой смеситель имеет 3 выхода: для горячей, холодной и для охлаждённой воды, которая поступает в напольную магистраль. Смешивание потоков с различным нагревом происходит во внутренней смесительной камере. Он оборудован автоматической системой управления.

Если клапан открыт, то горячая вода поступает в напольный контур. На термостате устанавливают определённый тепловой режим. Если температура подаваемой жидкости превышает норму, то клапан частично открывает выход из «обратки».

Происходит смешивание потоков с различной температурой. Охлажденная вода поступает в системы «тёплый пол». Если температура жидкости в магистрали ниже установленной нормы, то клапан открывает выход для горячего потока. Трёхходовой смеситель позволяет более точно регулировать температуру напольного обогрева.

Собирают гребёнку согласно инструкции, которая входит в комплект к распределительному узлу. Рекомендуют выложить все составляющие на полу согласно схеме. Начинают собирать устройство с малых элементов. Их укрепляют на падающий коллектор и на «обратку». Устанавливают распределительный узел с помощью кронштейнов на стене.

При выборе гребёнки обращают внимание на материал, из которого она изготовлена. Предпочтительнее литьё из латуни. Пластиковые изделия выбирают для небольших построек

Пластиковые изделия выбирают для небольших построек.

Важной характеристикой является количество контуров, которое можно подключить к распределительному оборудованию. Для системы отопления только в одной комнате, выбирают распределитель простой конструкции с одним контуром. Если есть необходимость провести водяную напольную магистраль в нескольких помещениях, то необходим коллектор с большим количеством контуров

В Москве можно приобрести оборудование от «Rehau», «Kermi», «Valtec»

Если есть необходимость провести водяную напольную магистраль в нескольких помещениях, то необходим коллектор с большим количеством контуров. В Москве можно приобрести оборудование от «Rehau», «Kermi», «Valtec».

Правильное подключение теплого пола к котлу.

Заголовок

Правильное подключение теплого пола к котлу.

Заголовок

ОБВЯЗКА котла ОТОПЛЕНИЯ + СМЕСИТЕЛЬНЫЙ УЗЕЛ для ТЕПЛОГО пола! #коллекторДляТеплогоПола

Заголовок

КОЛЛЕКТОР ДЛЯ ТЁПЛОГО ПОЛА — СВОИМИ РУКАМИ!!!

Как собрать коллектор

Сборка коллектора начинается с приобретения всех необходимых элементов. Далее можно приступить к изготовлению гребенки.

Инструкция по сборке коллектора теплого пола

Гребенка из полипропиленовой трубы

В заводских условиях основной элемент коллектора производится из металла. А своими руками его делают как из железа, так и из пластика. Одним из важнейших этапов процесса его изготовления заключается в правильном расчете диаметра.

Схема монтажа полипропиленовых труб

Самым простым в работе материалом, из которого может быть изготовлена гребенка для теплого пола, является пластик, так как он не требует проведения сварочных работ.

Инструменты и материалы

Чтобы сэкономить время и ускорить запуск системы водяного теплого пола, нужно заранее подготовить следующие инструменты:

• паяльник и ножницы, предназначенные для спаивания и разрезания полипропиленовых труб;

• разводные ключи.

  Схема подключения теплого водяного пола

Также потребуются и определенные материалы.

Оборудование для системы водяного теплого пола

• Полипропиленовая труба нужного диаметра. В данном случае необходима труба, с помощью которой производится монтаж радиаторного отопления.
• Тройники.
• Кран Маевского – 2 шт. Их монтаж требует применения металлических переходников и уголков.
• Пластиковые муфты с резьбой в количестве, равном числу контуров в системе обогрева.
• Фитинги.

Вместо кранов Маевского можно установить автоматические воздухоотводчики. Воздухоотводчики необходимы для отвода воздуха из системы. Если пренебречь их установкой, то при попадании воздуха в трубы эффективность обогрева значительно снизится.

Процесс сборки

Полноценная гребенка для теплого пола – это две одинаковые части, которые соединяются друг с другом. Изготовить своими руками главный элемент коллектора можно лишь, научившись пользоваться паяльником, так как к этим двум частям придется припаивать отдельные элементы. Впрочем, работу с паяльником способен освоить даже дилетант, но предварительно поучиться, все же, не помешает.

Коллектор теплого пола IVAR

Схема конструкции ручного и автоматического управление смесительных узлов

Одна часть гребенки состоит из тройников. Причем тройники можно просто спаять друг с другом, или соединить между собой с помощью отрезков полипропиленовой трубы. Если сделать по второму варианту, то в дальнейшем не возникнет сложностей с подключением дополнительного контура.

А первый вариант этого сделать уже не позволит, хотя в этом случае вид гребенки будет более эстетичным. Поэтому предпочтительнее все же использовать отрезки трубы. Следует помнить, что количество тройников должно соответствовать количеству контуров.

Следующим этапом выполнения работ станет припаивание к тройникам муфт. Но прежде их следует подготовить, вкрутив фитинги. Чтобы исключить возможность протечки теплоносителя, на резьбу муфт наматывается фум-лента или пакля. Если тройников оказалось больше, чем контуров, к ним также припаиваются муфты с фитингами, но лишние закрываются заглушками.

На завершающем этапе с одного торца гребенки необходимо припаять уголок, развернув его вверх. В него также впаивается муфта, однако в нее уже вкручивается не фитинг, а переходник, позволяющий произвести монтаж крана Маевского, который может быть заменен автоматическим воздухоотводчиком. Другой торец устройства остается свободным, так как к нему в дальнейшем будет подключена труба отопительного котла.

Инструкция по подключению гребенки

Таким же образом изготавливается еще одна гребенка, вернее, вторая ее часть, так как полноценное устройство состоит из двух таких элементов. Один из них выполняет функции подачи теплоносителя, а другой забирает его из труб. При этом подача, как правило, размещается сверху, а обратка – снизу. Для удобства их можно выкрасить в красный и синий цвета.

Это интересно: Kärcher» для мытья окон

Схемы смесительных узлов разных типов

Схемы узлов зависят от группы коллекторов, в каждом случае нужно разное количество элементов, да и сами элементы могут быть разными в схемах. Например, схема подключения одного контура пола будет включать в себя такие приспособления:

1. Клапан.
2. Переходник.
3. Циркуляционный насос с гайками.
4. Шаровые краны.
5. Соединитель с внутренней резьбой.
6. Футорка.
7. Бочонок.
8. Тройник.

А для подключения с авторегулировкой вам потребуются:

• смесительный клапан;
• футорка;
• «американка»;
• металлопластиковая труба;
• соединитель с внутренней резьбой;
• ниппель;
• термоголовка;
• накидные гайки для насоса;
• циркуляционный насос;
• удлинитель;
• колено;
• термоголовковый датчик.

Чтобы подключить сразу несколько контуров, смесительный узел должен состоять из таких компонентов, как:

• Термоголовка с датчиком.
• Клапан.
• Футорка.
• Ниппель.
• Насос.
• Коллектор с вентилями.
• Заглушка, оснащённая наружной резьбой.
• Коллектор с шаровыми кранами.
• Фитинг для подключения коллектора к трубе.
• Датчик.
• Накидные гайки.

Схема коллекторного шкафа состоит из самого узла подмеса, коллекторной группы, наноса и евроконуса. Также в него могут входить вспомогательные элементы.

Балансировочный клапан для второго корпуса, который регулирует соотношение подачи холодной и горячей воды из обратки. Вентиль поворачивается при помощи шестигранника и чтобы случайно его не сместить, его крепят зажимными винтами.

Запорный клапан контура радиатора служит связующим звеном между смесительным узлом и другими частями системы. Поворачивается также при помощи шестигранника;

Перепускной клапан – играет роль предохранителя, защищающего насос от такого режима, где нет протока жидкости сквозь него. Срабатывает клапан при снижении давления до нужного уровня.

Также схема узлов может быть разной в зависимости от вида отопления. При однотрубной отопительной системе байпас должен быть постоянно открытым для того, чтобы горячая вода частично проходила к радиаторам. А в двухтрубной системе он должен быть все время закрытым.

Как собрать коллектор?

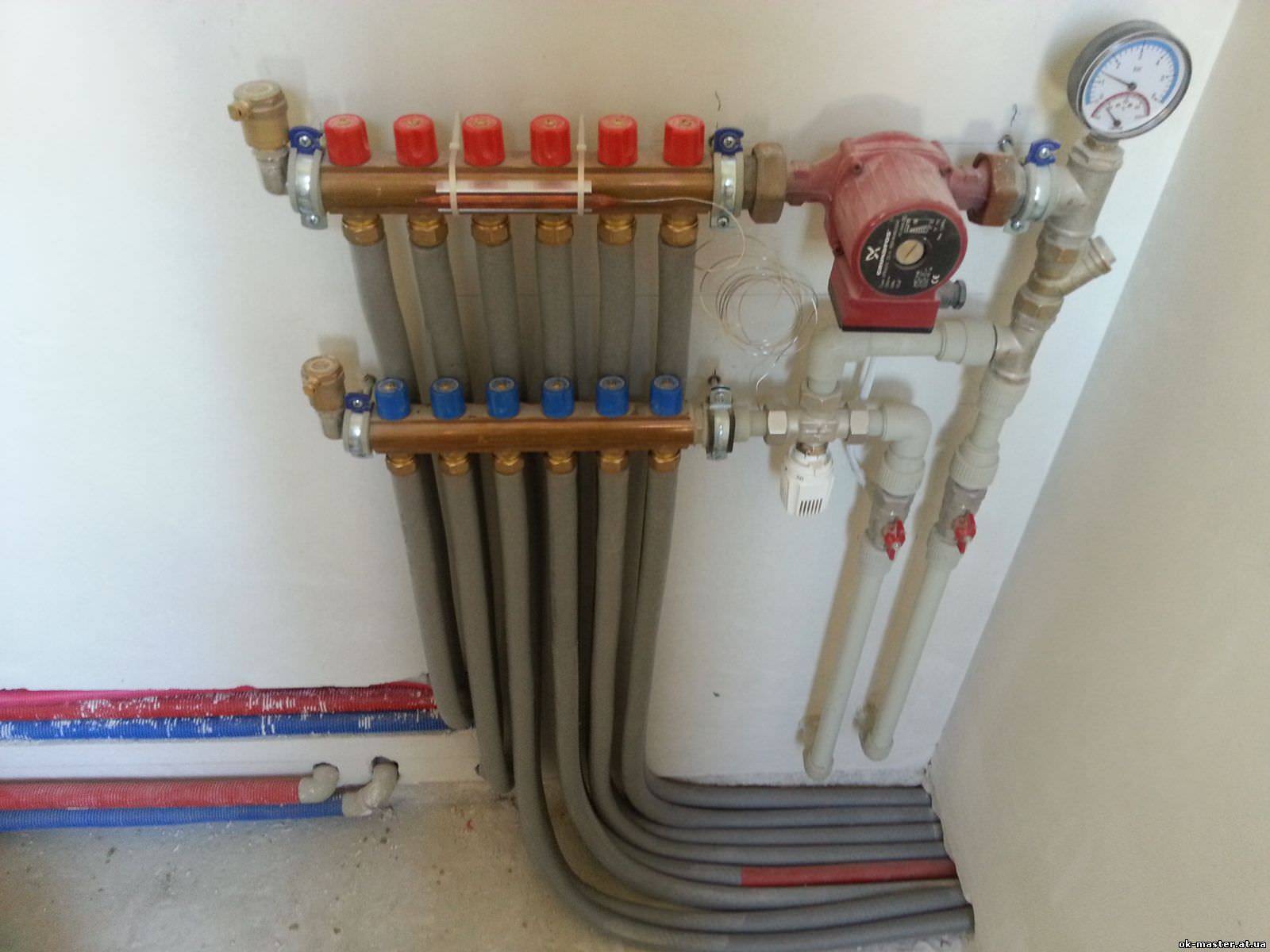

Монтаж коллектора тёплого пола не требует особых навыков. Рекомендуют все элементы распределительного устройства выложить на полу в соответствии со схемой.

На установленном месте на стене укрепляют скобы, которые удерживают оба коллектора. Внизу располагают холодный контур, вверху должен находиться распределить, в который нагнетается горячий теплоноситель из котла. После установки оборудования на стене начинают его сборку: переносят выложенную схему на полу.

1. На планку подачи присоединяют концевик. С его помощью выпускают воздух из системы или удаляют теплоноситель из напольной магистрали.
2. На планку «обратки» устанавливают концевой кран. На резьбу надевают переходник и «американку», резьбовую часть отсоединяют от корпуса и подключают к обратному коллектору. Присоединяют корпус крана, укрепляют «американку». На резьбу предварительно наматывают льняную нить для герметизации узла.
3. На подающую и обратную планки устанавливают верхний и нижний сгоны для насоса. Крепление проводят с помощью «американки».
4. К нижнему коллектору для тёплого водяного пола подключают трёхходовой клапан; на резьбе укрепляют льняную нить для герметизации узла.
5. Между нижней и верхней планкой укрепляют циркуляционный насос. К нему в комплекте идут резиновые прокладки. Их вставляют в гнёзда сгонов.
6. На трехходовом смесителе устанавливают термоголовку. От неё идёт проводник. На его конце находится термодатчик. Его укрепляют на горячем контуре.
7. С помощью евроконусов подсоединяют трубы напольной магистрали к каждому выходу на верхнем и нижнем коллекторе. Конусы входят в комплект к оборудованию.

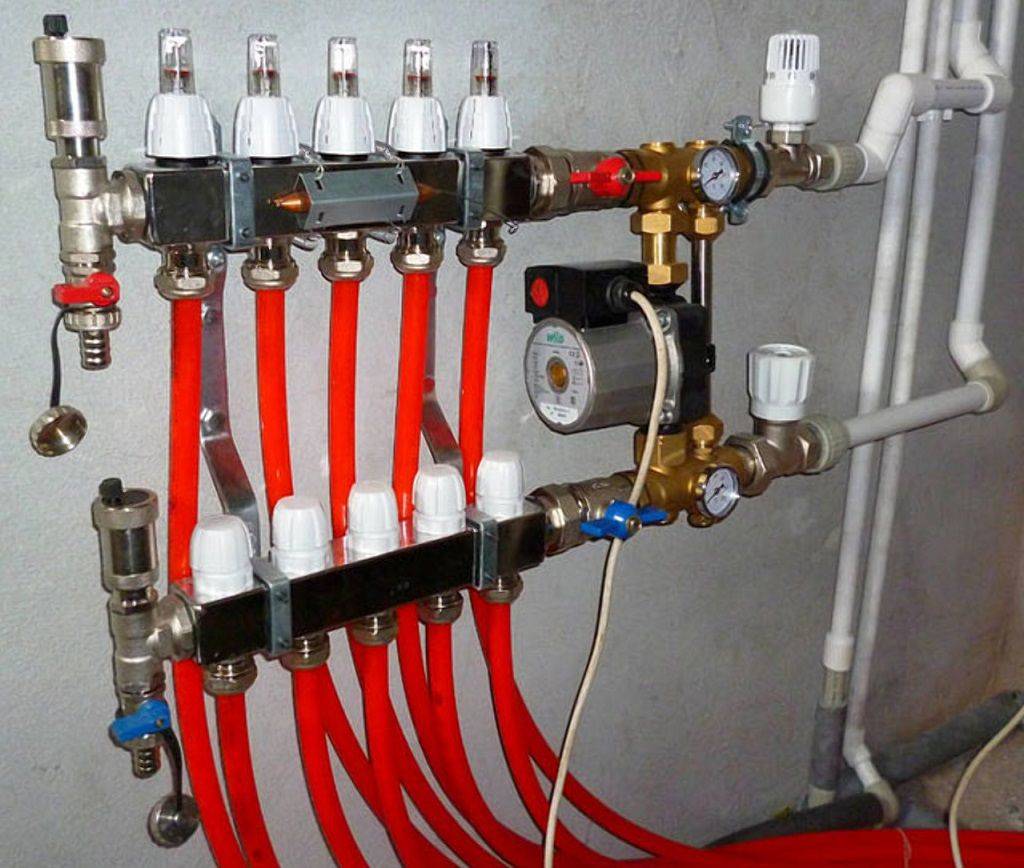

На распределителе с горячим контуром находятся расходомеры. На нижней планке установлены клапана, которые определяют режим подачи теплоносителя. Они защищены пластиковыми колпачками. Их снимают и устанавливают на клапана регулирующие устройства.

Мастера утверждают, что для обогрева небольшой площади можно обойтись без коллектора. Они предлагают следующие схемы системы, которая контролирует температуру теплоносителя в магистрали.

Виды гребёнок отопления

Гребёнок отопления выпускается очень много видов – с самыми разнообразными «наворотами». Например, такая:

Это весьма сложная коллекторная система и при том дорогостоящая, не всем может быть по карману. В её состав входят расходомеры (на верхнем – подающем — коллекторе различимы белые «колпачки») и термоголовки. Расходомеры позволяют регулировать равномерность подачи теплоносителя к радиаторам. Также имеются кронштейны для монтажа в коллекторном шкафу или на стене.

На нижнем – обратном — коллекторе установлены термоголовки, которые прикрывают/приоткрывают проход выходящего из системы теплоносителя. Этим регулируется температура возвращаемого теплоносителя. Термоголовками можно отрегулировать температуру для каждого радиатора отдельно, т. о. отрегулировав и желаемую температуру в каждой комнате, о чём уже упоминалось выше.

Коллекторы – латунные трубки с дюймовым внутренним проходом и резьбами на концах – для присоединения запорной арматуры и трубопроводов. Ну и выходы – обычно полудюймовые – для подключения радиаторов. Как видно на фото, на обратном коллекторе есть заглушки, чтобы при желании можно было поставить расходомеры или термоголовки.

Ещё вариант распределительных коллекторов – с литым корпусом:

С одной стороны коллектора внутренняя резьба, с другой наружная (дюймовая или трёхчетвертная).

Ну и самый бюджетный вариант:

Это гребёнка отопления китайского либо турецкого происхождения. К такому коллектору присоединяются металлопластиковые трубы с помощью имеющихся здесь цанговых разъёмов.

Такие коллекторы вполне работоспособны, если не считать одну их слабость: бывает, что теплоноситель начинает подтекать из-под рукоятки вентиля. Причина — износ резиновых уплотнителей. К сожалению, уплотнители не всегда получается заменить, и приходится менять весь коллектор.

А это самая простая гребёнка отопления:

Это просто нержавеющая труба с приваренными выходами. Такая простота обманчива: сами понимаете, к ней нужно докупить ещё много чего. Да и нержавейка – не самый дешёвый материал.

Выбор коллектора

При выборе коллектора, прежде всего, нужно определиться с тем, какие функции он будет выполнять. Рассчитать сколько петель вам нужно будет подключить (на сколько входов брать устройство). Затем выбираете материал, из которого он изготовлен.

С выбором материала не очень сложно:

• нержавейка,
• латунь;
• пластик.

Нержавейка — идеальный вариант, но дорогой. Латунь более хрупкая, хоть и более дешевая. Пластик, если он хорошего качества от хорошего производителя, предпочтительнее латуни.

Коллекторы водяного пола могут быть из латуни, нержавейки или пластика

Последний этап — выбор производителя. И снова-таки, выбирать нужно самых лучших. Естественно, качественнее делают — европейские производители, но цены у них немалые. Приличный коллектор может стоить и 1000$, и больше. Но китайский продукт — риск большой. Может служить отлично, а может сломаться через пару месяцев.

Принцип работы системы отопления тёплого пола

Стоит отметить, что смесительный узел для тёплых полов можно использовать лишь в паре с водной системой подогрева и только так. Система отопления, работающая при помощи узла подмеса тёплого пола, включает в себя такие элементы:

• качественный гидроизоляционный слой;
• основание водяного пола, в качестве которого выступает бетонная плита;
• нагревательный котёл;
• нагревающий теплоноситель;
• высокотемпературный контур для радиатора;
• контуры для тёплых полов.

Согласно санитарным нормам, температура поверхности тёплого пола не должна превышать отметку в 31 градусов, а котёл способен перегревать влагу почти до 100 градусов.

Но если вы учтёте толщину стяжки и покрытия, то температура в трубе не превысит показатель порядка 30 градусов. С этой целью контуры тёплых полов подключаются не напрямую к источнику нагревания, а посредством смесительного узла.

Устанавливать узел подмеса нет необходимости, если источник тепла не слишком перегревает воду, а вы не применяете контуры с высокой температурой. Во всех остальных случаях подмес тёплого пола установить желательно, приобретя его в готовом виде или сделав своими руками.

Значение основных параметров смесительного узла

Если вы решили монтировать смесительный узел для теплого пола своими руками, при выборе нужных комплектующих рекомендуется отслеживать их параметры, которые должны соответствовать показателям системы. Здесь имеются в виду не диаметры и монтажные размеры комплектующих, а показатели производительности основных элементов. Выполнить необходимые расчеты способен специалист, но и вы сможете справиться с этой задачей самостоятельно.

Производительность

Данный параметр одинаково важен и для насосной установки, и для клапана термостата. Считается, что насос выполняет функции активного элемента, обеспечивающего перекачивание необходимых объемов, а клапан должен обладать достаточной пропускной способностью.

Чтобы определить производительность системы, потребуются следующие данные:

• теплоноситель не зря имеет такое название – чем больше его перекачивается в единицу времени, тем больше тепла подается от котла к контурам. Получается, что одним из исходников для определения необходимого минимума производительности будет площадь обогреваемого помещения. Здесь допускаются различия по количеству тепловой энергии, ведь система теплого пола может использоваться в качестве основного или второстепенного теплового источника,
• теплоемкость теплового носителя и температурный перепад в подаче и обратке. Как правило, он не более десяти градусов, при этом для полного комфорта уровень нагрева может быть не выше тридцати градусов,
• некоторые в качестве теплового носителя использую не воду, а специальную незамерзающую жидкость. Для более точных расчетов необходимо уточнить ее плотность и тепловую емкость.

Монтировать смесительный узел для теплого пола своими руками достаточно трудно

Напор циркуляционного насоса

Кроме узла подмеса, для системы теплого пола предусматривается монтаж насосной установки, отвечающей за оптимальный напор горячей и холодной воды в контуре, которая после смешивания перемещается по трубам, установленным под напольным покрытием. Именно на него возлагаются основные надежды по созданию требуемого напора, потому что циркуляционный насосный агрегат, имеющийся в общей отопительной сети, полностью перекрывает свой клапан.

Итак, как определить напор для насосной установки, своими руками установленной в систему теплого пола, имеющую смесительный узел?

К узлу смешения подсоединяется коллектор, от которого отводятся контуры системы. Как следует из законов гидравлики, создаваемое насосом давление на коллекторе окажется одинаковым для каждого подключенного контура, и чтобы выполнить более точную настройку, для каждого монтируют устройство для балансировки. Но такие клапаны помогают немного понизить избыток давления в контурах, не отличающихся большой протяженностью, а расчеты ведутся именно по максимальной длине труб, потому что именно здесь создается максимальная гидравлическая сопротивляемость.

Гидравлическое сопротивление будет зависеть от диаметра труб, так что этот параметр тоже придется уточнить. Кроме труб, сопротивление может создаваться фитингами и клапанами.

Приобретая насос, рекомендуется изучить его техпаспорт. Как правило, производитель указывает в нем оптимальные соотношения производительности и образующегося напора на различных рабочих режимах.

Установка гребенки в систему отопления и её расчет

Место установки распределительной гребенки в системе отопления зависит от ее назначения. Чаще всего она используется для организации многоконтурного теплоснабжения. Однако помимо этого она является обязательным элементом водяного теплого пола.

Прежде чем приступить к установке — следует выполнить расчет гребенки отопления. Главной задачей этого процесса является равномерное распределение давления по контурам отопления. Если система представляет из себя сложную схему магистралей — рекомендуется сделать расчет с помощью специальных программ. Для простой системы с количеством контуров до 5-ти можно применить принцип равных сечений.

N0=N1+N2+N3+N4

Где N0

– диаметр коллектора,N1 ,N2 ,N3 ,N4 – сечения его отводящих патрубков.

Такая же схема расчета применяется при изготовлении гребенки отопления своими руками

Важно, чтобы размеры входного и выходного коллекторов совпадали. Примечательно, что стандартное устройство гребенки отопления не имеет требований к ее форме. Т.е

она может быть как круглого так и квадратного сечения. Основные принципы установки коллекторного отопления заключаются в следующем:

Т.е. она может быть как круглого так и квадратного сечения. Основные принципы установки коллекторного отопления заключаются в следующем:

• Для улучшения циркуляции рекомендуется установка насосов для каждого контура. При этом распределительная гребенка системы отопления не должна обеспечивать синхронизацию работы насосов;
• Если узел располагается в котельной — установка защитного короба необязательна. Исключение составляет монтаж гребенки для отопления из полипропилена в системе теплого пола;
• Для регулировки объема теплоносителя необходимо установить на каждом входном и выходном патрубках регулировочную арматуру — впускные клапана и балансировочные расходометры;
• При планировании монтажа гребенки отопления следует предусмотреть наличие на распределительном узле группы безопасности.

Кроме этих правил специалисты советуют при расчете гребенки отопления учитывать разницу в длине контуров. Рекомендовано составить схему так, чтобы их протяженность была приблизительно равной.

Для уменьшения расхода энергоносителя, в устройство гребенки отопления можно установить смесительный узел, что, в свою очередь, снизит затраты на отопление.
