Грязевики для систем отопления – конструкция устройства и схема подключения

Наиболее распространенные разновидности фильтров-грязевиков

Латунные сетчатые «косые» фильтры

Грязевики такого типа имеют сетчатый принцип очищения. Это самый распространенный тип фильтров-грязевиков, используемых в системах отопления дома. Присоединение к трубопроводу происходит при помощи муфтового резьбового способа. Диапазон размера резьбы достаточно широк – от ½ до 2 дюймов.

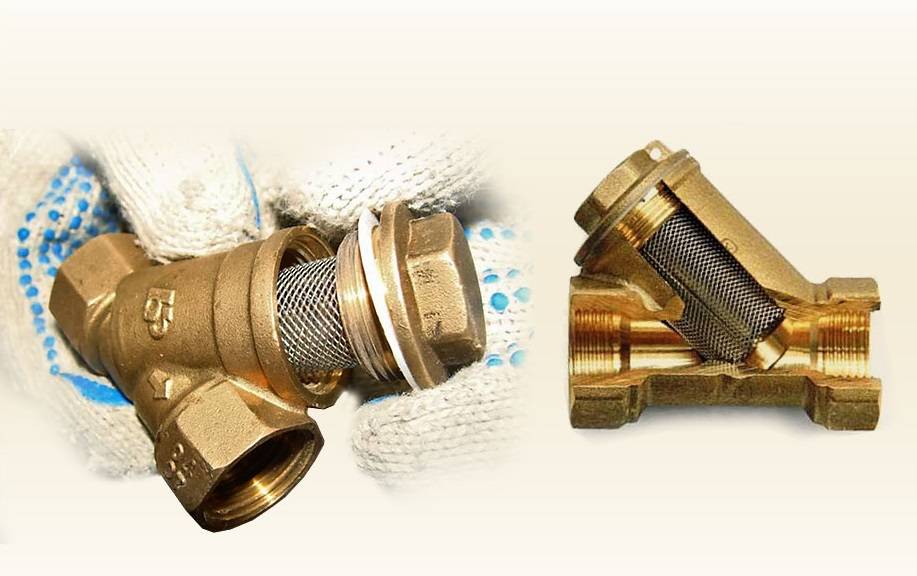

Конструкция латунного сетчатого «косого» фильтра-грязевика довольно проста.

Он состоит из латунного корпуса. Корпус сам состоит из двух цилиндров, прямого и наклонного. С двух сторон прямой части корпуса расположены резьбовые муфты для присоединения к трубопроводу. В «косой» части корпуса установлен фильтрующий элемент – сетка из нержавеющей стали с ячейками определенного размера. Сверху «косого» цилиндра имеется латунная пробка с шестигранником под ключ. Между корпусом и пробкой находится уплотнительная прокладка.

При установке грязевика на горизонтальном участке трубе, скошенный цилиндр должен находиться внизу. При монтаже данного устройства необходимо учитывать направление потока рабочей среды, которое показано стрелкой на корпусе фильтра.

Чугунные «косые» магнитные фильтры

По устройству и внешнему виду такие грязевики схожи с латунными. Только корпус и пробка сделаны из чугуна. А, фильтрующий элемент – такая же цилиндрическая сетка из нержавеющей стали как у латунного аналога.

Основное отличие чугунного грязевика – это наличие особой стойки, которая оснащена постоянными дисковыми магнитами. Получается двойная фильтрация. Сетка улавливает механические частицы, а магниты – частицы металла и окалины.

Процесс монтажа чугунных «косых» магнитных грязевиков на трубопровод не отличается от монтажа латунных фильтров – грязевиков.

Фланцевые магнитные фильтры-грязевики

Фланцевые магнитные грязевики практически полностью повторяют конструкцию и принцип работы чугунных «косых» магнитных фильтров. Разница лишь в размерах грязевика и наличии фланцевой заглушки вместо резьбовой.

Абонентские фильтры грязевики-отстойники

К числу наиболее распространенных грязевиков относятся так называемые абонентские фильтры.

Абонентские грязевики-отстойники устанавливаются на тепловых магистральных линиях. Такие грязевики совмещают в себе функции отстойника и сетчатого фильтра. Они могут выполняться в горизонтальном или вертикальном исполнении, но вертикальное встречается значительно чаще.

Абонентские фильтры грязевики-отстойники обладают очень высоким эксплуатационным ресурсом, они просты в обслуживании, а их большой внутренний объем позволяет уменьшить частоту профилактических работ.

7 Сферы применения и предназначение

Тепловые узлы предназначаются для таких задач:

1. Проверки и изменения рабочих свойств теплоносителя и теплового потенциала.
2. Мониторинга текущего состояния систем отопления.
3. Мониторинга и записи основных показателей теплоносителя — текущей температуры, давления и объема.
4. Проведения денежных расчетов и составления оптимального плана расходов энергии.

И чтобы предотвратить существенный финансовый ущерб, важно заранее установить высокоэффективный тепловой узел частного дома, который будет автоматически регулировать любые изменения и подбирать оптимальное соотношение температуры теплоносителя. Только грамотная проверка оборудования и правильное обслуживание позволят обустроить эффективную систему отопления, которая прослужит долгие годы без сбоев

Как устроен фильтр

Большинство подобных устройств имеют похожую конструкцию. Обычно внутри фильтра находится мелкоячеистая сетка, блокирующая различный мусор, песок, а также кусочки ржавчины и не позволяет им добраться до питьевого крана. Его устанавливают на стояк в начале разводки, а чтобы не засорять систему, дополнительно имеется специальный отвод, который называют грязевик. Именно его требуется регулярно чистить, для продления срока службы фильтра.

По внешнему виду, устройство похоже на тройник. Главным его отличием является наличие герметичного отвода, который закрывается специальной крышкой с резьбой. Внутри устанавливается цилиндрическая сетка. Чтобы скапливаемый внутри конструкции мусор не препятствовал движению воды, установка корпуса фильтра должна выполняться в вертикальном положении либо под небольшим углом. Вход непосредственно в сетку рекомендуется располагать выше неё. Благодаря этому мусор будет скапливаться на обратной стороне.

Дополнительные конструкционные элементы

В конструкции грязевика могут присутствовать и другие элементы, упрощающие обслуживание или увеличивающие его функциональность:

кроме упомянутого крана слива внизу – воздушный кран вверху грязевика, для развоздушивания системы при заполнении её жидкостью;
при относительно невысоких показателях давления в системе на боковой поверхности цилиндра может быть предусмотрено прозрачное окно для оценки степени загрязнённости;
на входном и выходном патрубках могут быть установлены манометры, по разнице показаний которых можно оценить гидравлическое сопротивление грязевика и, как следствие, ту же степень его загрязнённости.

Грязевики могут выпускаться с фланцевым соединением и соединением «под сварку». Первый вариант считается предпочтительным, так как позволяет в случае необходимости легко заменить грязевик. Впрочем, такая замена – событие скорее исключительное: в силу простоты конструкции грязевики отличаются крайне высокой надёжностью, срок их службы составляет до 30-ти и более лет.

Фильтр на обратку отопления

Эта разновидность фильтрующего устройства защищает радиатор, краны и прочие элементы отопительной системы.

Фильтр «на обратку» борется с крупными частицами, которые способны засорить трубы и снизить производительность системы отопления, но бессильно против растворенных солей, которые придают воде жесткости. Они способствуют образованию накипи.

Тонкой очистки

Тонкая, или глубокая, очистка – это совокупность процессов, которые позволяют качественно очистить воду сразу несколькими типами фильтрующих элементов.

Фильтр тонкой очистки на отопление на обратку полностью извлечь загрязнения из жидкости. В нем размещаются следующие элементы с фильтрующей способностью:

сорбенты;
механические сита;
мембраны;
ионообменные смолы.

Устройство способно отфильтровывать соединения размером от 0,05 до 0,3 мм.

Наполнители и устройства фильтра для умягчения воды поэтапно удерживают примеси в часном доме и квартире, какое бы происхождение они не имели: биологическое, органическое или неорганическое.

Если устройства для грубой очистки справляются только с загрязнениями крупных размеров, то фильтр тонкой очистки для системы отопления эффективно удерживает как крупные элементы, так и мелкие, а также присутствующие в растворенном виде соединения.

Разновидности умягчителей тонкой очистки:

тканевые многослойные (фильтр изготовлен в виде цилиндра с круговой обмоткой из жгутов или полосок из текстильной ткани);
минеральные (с наполнителем из глины, кремнезема);
сеточные мелкоячеистые;
полимерные (картридж устройства содержит полипропиленовые гранулы);
с активными углями (древесиной, торфом, скорлупой орехов).

Купить фильтр для системы отопления частного дома можно в специализированных магазинах или на сайтах.

Грязевик

Грязевые фильтры для системы отопления извлекают грязь и мусор крупного размера, содержащиеся в воде, в затем фильтруют и удаляют их.

Существуют такие типы фильтров-грязевиков:

отстойник. Его работа обеспечивается гравитационными силами: плотные частицы, содержащиеся в жидкой среде, оседают вниз при условиях резкого повышения объема и снижения скорости, с которой движется поток;
сетчатые. Очищение жидкости осуществляется путем ее фильтрации сетчатым устройством с отверстиями определенного размера. Если диаметр частицы превышает размер ячейки, то она задерживается фильтром;
магнитные. Магниты в этих устройствах притягивают металлические частицы небольшого размера. Такие установки снижают риск образования накипи как на стенках труб, так и в теплообменниках приборов для обогрева помещений.

Грязевики задерживают твердые частицы, если их размер превышает 0,3 мм.

Источники

https://magistral74.ru/about/articles/2019/12/20/gryazeviki-dlya-sistem-otopleniya.html
https://zen.yandex.ru/media/kakprosto.ru/kak-sdelat-griazeviki-dlia-sistem-otopleniia-5aadfcc3dcaf8e143d6723ba
https://www.tproekt.com/obzor-filtrov-dla-otoplenia-konstrukcia-vidy-i-ustanovka/
https://otopleniehouse.ru/gryazeviki-dlya-sistem-otopleniya/
https://stroy-podskazka.ru/otoplenie/gryazevik/
https://StrojDvor.ru/otoplenie/ustanovka-gryazevogo-filtra-na-sisteme-otopleniya/
https://filtrvody.com/ru/filtr-dlya-sistemy-otopleniya-chastnogo-doma-kakoy-kupit
https://eurosantehnik.ru/filtry-dlya-sistem-otopleniya-kakie-neobxodimy.html
https://laminatepol.ru/31446-vidy-filtrov-dlya-sistemy-otopleniya-i-kak-pravilno-provesti-ustanovku-pribora.html

Условные обозначения на гидравлических схемах, принятые в СССР

Способ изображения магистралей в гидросистемах станков нестандартизирован — Наиболее удобным представляется следующий способ, принятый многими организациями и применяемый в технической литературе:

магистрали, соединяющие различные аппараты, — толстыми сплошными линиями;
магистрали, выполненные внутри аппаратов, — тонкими сплошными линиями;
дренажные магистрали — тонкими штриховыми линиями — Условные обозначения аппаратов вычерчиваются контурными сплошными линиями нормальной толщины — Места соединения магистралей обозначаются чертой и точкой (поз — 43, рис — 4); пересечения без соединений следует выделять знаком обвода (поз — 44, рис — 4).

На рис — 4 приведены основные условные обозначения на гидравлических схемах, принятые в СССР:

Обозначения гидравлических схем

общее обозначение нерегулируемого насоса без указания вида и типа;
общее обозначение регулируемого насоса без указания вида и типа;
насос лопастной (роторно-пластинчатый) двойного действия нерегулируемый типов Г12-2, Г14-2;
насосы лопастные (роторно-пластинчатые) сдвоенные с различной производительностью;
насос шестеренный нерегулируемый типа Г11-1;
насос радиально-поршневой нерегулируемый;
насос радиально-поршневой регулируемый типа ППР, НПМ, НПЧМ, НПД и НПС;
насос и гидродвигатель аксиально-поршневые (с наклонной шайбой) нерегулируемые;
насос и гидродвигатель аксиально-поршневые (с наклонной шайбой) регулируемые типов 11Д и 11P;
общее обозначение нерегулируемого гидродвигателя без указания типа;
общее обозначение регулируемого гидродвигателя без указания типа;
гидроцилиндр плунжерный;
гидроцилиндр телескопический;
гидроцилиндр одностороннего действия;
гидроцилиндр двустороннего действия;
гидроцилиндр с двусторонним штоком;
гидроцилиндр с дифференциальным штоком;
гидроцилиндр одностороннего действия с возвратом поршня со штоком пружиной;
серводвигатель (моментный гидроцилиндр);
аппарат (основной символ);
золотник типов Г73-2, БГ73-5 с управлением от электромагнита;
золотник с ручным управлением типа Г74-1;
золотник с управлениями от кулачка типа Г74-2;
клапан обратный типа Г51-2;
напорный золотник типа Г54-1;
напорный золотник типа Г66-2 с обратным клапаном;
двухходовой золотник тина Г74-3 с обратным клапаном;
клапан предохранительный типа Г52-1 с переливным золотником;
клапан редукционный типа Г57-1 с регулятором;
кран четырехходовой, типа Г71-21;
кран четырехходовой трехпозиционный типа 2Г71-21;
кран трехходовой (трехканальный);
кран двухходовой (проходной);
демпфер (нерегулируемое сопротивление);
дроссель (нерегулируемое сопротивление) типов Г77-1, Г77-3;
дроссель с регулятором типов Г55-2, Г55-3;
общее обозначение фильтра;
фильтр пластинчатый;
фильтр сетчатый;
реле давления;
гидроаккумулятор пневматический;
манометр;
соединение труб;
пересечения труб без соединения;
заглушка в трубопроводе;
резервуар (бак);
слив;
дренаж.

Дополнительные преимущества

Грязевик способствует экономии топлива. Используя данный фильтр для воды (фото ниже), вы тем самым защищаете конвективные элементы котлов – это, в свою очередь, сохраняет их высокий КПД и при этом не увеличивается объем топлива. Соответственно, отсутствует перерасход топлива, который приводит к внушительным финансовым затратам.

Кроме того, фильтр-грязевик позволяет значительно реже менять или подкачивать воду в отопительной системе, что также способствует экономии, так как не требуется расходовать реагенты и лишнюю электрическую энергию. Уменьшается и объем теплоносителя, который сбрасывается в систему канализации.

Стоимость данных устройств может отличаться, в зависимости от их типа и размеров. Наиболее распространенным является сетчатый фильтр для воды (фото представлено ниже). На таком оборудовании сетка для фильтрации встраивается в его корпус.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.
Есть несколько простых правил, которых советуют придерживаться мастера:

Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Как должны устанавливаться грязевики

Перед установкой очистителей в систему своими руками создается схема, на которой отображено расположение и количество труб из полипропилена, а также размеры.

Установка своими руками производится с учетом следующих правил:

Грязевики располагаются на горизонтальных трубах;
Установка производится между двумя запорными кранами;
Монтаж грязевиков производится перед счетчиком для воды.

Читать также: Счетчик на отопление: как работает, выбор, установка и поверка

Установка кранов нужна для очистки фильтра от загрязнений. Монтаж перед счетчиком производится из-за того, что именно это устройство выходит из строя после попадания в него ржавчины. Также в схеме указывается и размер грязевика для полипропиленовых труб. Такие устройства могут иметь следующие значения: 20, 25 и 32 мм. Все эти характеристики отображаются в чертеже. При этом соблюдается одно правило – головка грязевика должна всегда смотреть вниз. Это способствует более легкой очистке сетки от загрязнений. Если ответвление очистителя будет направлено вверх или расположено на вертикальном участке, то все частицы будут оставаться в трубе, не попадая в сетку, когда она будет выниматься.

Читать также: Схема отопления: проектирование системы отопления дома

Установка фильтров на систему отопления из полипропилена производится совместно с монтажом запорного вентиля, который должен располагаться до грязевика. Чтобы избежать ошибок, сначала создают чертеж системы отопления, благодаря этому определяют необходимые технические характеристики устанавливаемых фильтров и только после этого устанавливают все подобные элементы.

Монтаж грязевиков производится либо при помощи разводного ключа (если они не полипропиленовые) или при помощи специального сварочного аппарата. В первом случае на концах присоединяемых труб должна быть резьба. Во втором случае при использовании аппарата трубы нагреваются и соединяются друг с другом.

Первый вариант подразумевает использование латунного фильтра, а второй – полипропиленового, в котором также имеется специальная колба, предназначенная для очистки воды.

Как пользоваться фильтрами

Для очистки грязевиков производится откручивание пробки своими руками, благодаря чему можно вынуть сетку, в которой скопились загрязнения. Такие действия совершаются несколько раз в год, но количество очисток зависит от степени загрязненности воды. Для точного определения необходимости в очистке состояние фильтра следует периодически проверять.

Виды

Классифицировать грязевики для отопительных систем можно по нескольким признакам.

Тип отделения частиц

По типу отделения частиц изделия делятся на три разновидности.

Отстойники

Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.

Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.

Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.

Сетчатые

Грязевики такого типа являются самыми распространенными изделиями на рынке.

Его составными элементами являются следующие:

крышка;
игольчатый клапан;
актуатор;
поплавок;

сетка-сепаратор воздуха;
осадочная камера;
сетка шлама;
место накопления мусора;
кран слива грязи.

По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.

За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.

Магнитные

Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.

Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.

По виду обслуживания

В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:

Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
Промывные. Стакан требует ручной очистки.

По типу монтажа

В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.

Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.

Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.

Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.

Фильтр универсальный сетка

Самый простой сетчатый фильтр для отопления. Состоит из корпуса (металл), и цилиндрической сетки, расположенной внутри колбы. Корпус закрыт заглушкой или краном, в зависимости от вида фильтра. Система соединения – фланец. Различают промывные и непромывные фильтры. Непромывные подлежат замене по истечению срока эксплуатации. Промывные служат долго, благодаря очистке. Нужно остановить циркуляцию воды, произвести демонтаж крышки, извлечь и промыть сетку, произвести монтаж. Кроме сравнительно низкой цены, сетка привлекательна простой конструкцией, легким обслуживанием и дешевыми комплектующими. Устанавливают этот фильтр перед системой тонкой очистки. Это предпоследняя ступень защиты. Служит для очистки воды от окалины или твердых включений. Поврежденная окалиной арматура труб или насосы будут стоить в десятки раз дороже, нежели дешевый фильтр. Фильтр не занимает много места.

Фильтр-грязевик для отопления – выбор, установка и обслуживание

Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?

Откуда грязь в отоплении, почему нет движения жидкости

Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.

Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.

Какие фильтры применяются в системах отопления для дома

В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.

Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.

Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.

Варианты конструкций грубой очистки системы отопления

Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.

Из полипропилена – вваривается, и на этом точка…

С дополнительным магнитным улавливателем в отстойнике.

С промывочным краном.

На фланцах, при диаметре труб более 2 дюймов.

Корпус из чугуна, может быть и прозрачным…

Как обслуживается грязевой фильтр

Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.

Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….

Главное правило установки грязевика

Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.

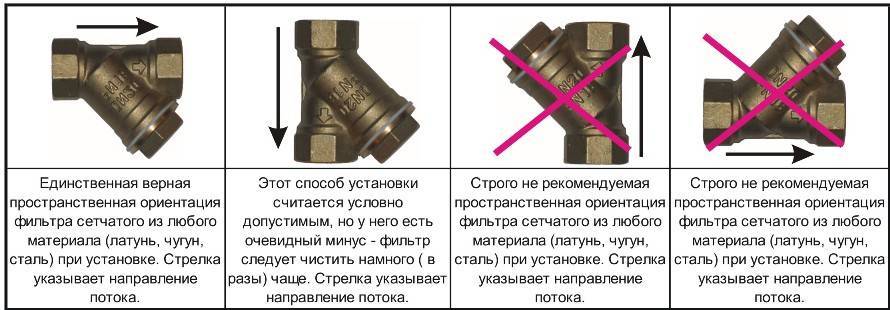

Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.

Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.

Как устанавливается очистной фильтр в систему отопления, схема

Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.

С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.

Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.

Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.

Дроссель

Дроссель — регулируемое гидравлическое сопротивление.

Гидравлическое сопротивление или нерегулируемый дроссель на схемах изображают двумя изогнутыми линями. Возможность регулирования, как обычно, показывается добавлением стрелки, поэтому регулируемый дроссель будет обозначаться следующим образом:

Устройства измерения

В гидравлике наиболее часто используются следующие измерительные приборы: манометр(показывает рабочее давление в гидролинии), расходомер(показывает расход жидкости протекающий в гидролинии за определенное время), указатель уровня,( показывает уровень рабочей жидкости в гидробаке) обозначение этих приборов показано ниже.

Делитель потока

Зачастую в гидравлике для обеспечения синхронной работы исполнительных органов(гидроцилиндров,гидромоторов) приходится делить поток гидравлической жидкости на равные части – в этом помогает делитель потока.

Устройства охлаждения/подогрева

При длительной работе гидростанции масло начинает нагреваться, поэтому чтобы не происходило перегрева и не снижались эксплуатационные характеристики гидравлического оборудования – в схемах предусматривают маслоохладители, которые отводят тепло от проходящей через него рабочей жидкости. При работе в условиях холода, для гидростанции предусматривают подогреватель.

Сочетания цветов

Стилисты советуют учесть такие нюансы:

направление в интерьере;
сочетание оттенков;
освещенность.

Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.
Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.
Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

Очистители для газового котла отопления

Чаще всего используют такие фильтры воды для газового котла, как полифосфатный и ионообменный.

Полифосфатный

Указанные фильтры для котлов отопления – удобный, а также доступный в плане стоимости вариант. Конструкция проста: это пластиковая колба, внутренняя часть которой заполнена натриевой солью. Благодаря ее кристаллам на внутренних поверхностях отопительного котла и бойлера формируется защитная пленка, предотвращающая оседание накипи.

Жидкость, попадающая из системы водоснабжения внутрь, вначале проходит фильтр, кристаллы которого очищают ее, после чего вода поступает в трубы и сам котел.

Его монтируют перед котлом.

Ионообменный

Устройство функционирует на основе специального наполнителя, который содержится в картридже. Роль очистителя выполняет специальная водородная смола.

Ионообменник превращает ионы тяжелых металлов в более безопасные и легкие соединения, то есть происходит изменение химической структуры самой воды. Растворенные газы отводятся через специальные отверстия.

Основные типы фильтров и их устройство

Сегодня разработаны несколько конструкций фильтров грязевиков для системы отопления. Принцип работы у всех схожий – фильтрация жидкого теплоносителя, извлечение твердых нерастворимых вкраплений и аккумуляция их в фильтрующем элементе или отстойнике. В зависимости от типа системы есть фильтры грязевики для промышленных систем, а есть такие, которые применяются на индивидуальных установках отопления, например, в квартирах, или в частных домах.

Классификация по способу монтажа и очистки

Грязевики для систем отопления чаще всего классифицируются по способу монтажа в системе:

На резьбовом соединении;
Устанавливаемые при помощи фланцев;
Устройства, для установки которых необходимы сварные работы;

Новые устройства для пластиковых труб отопления устанавливаются путем пайки, поэтому условно их можно отнести к сварным, хотя уже сегодня их можно называть отдельным видом классификации.

Классификация по степени очистки делит фильтра на фильтры грубой очистки и на фильтры тонкой очистки. Первые, способны улавливать только крупные частицы, а вот фильтры тонкой очистки способны отсеивать частицы в несколько микрон.

Классификация по способу обслуживания

Существует также классификация по способу обслуживания, проще говоря, потому как очищается содержимое фильтрующих элементов:

Самопромывные;
Промывные;
Непромывные;

Первые очищаются путем промывки сетки при открытии клапана на корпусе фильтра. Все содержимое просто через клапан выводится наружу. В промывных фильтрах после снятия крышки или колбы изымается фильтрующий элемент и очищается сначала щеткой а после промывается струей воды. Непромывные требуют полного демонтажа из системы и обслуживания в мастерских или заменой новым грязевиком.

Для конкретной системы отопления важно также как производится очистка теплоносителя. Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле

Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра.

Сетчатые фильтры устанавливаются как на небольших установках, так и на промышленных теплоцентралях. Преимущество этого вида приборов заключается в надежности и простоте конструкции.

Кроме обычного сетчатого фильтра последнее время стали использоваться и сетчатые фильтра с самопромывкой и с дополнительной функцией воздухоотводчика. В корпусе кроме фильтра грубой очистки устанавливается фильтр-сепаратор из мелкоячеистой сети, которая обеспечивает отделение частичек газа и удаляет их в воздухоотводчик. Эффективность работы этого типа устройства во многом зависит от давления в магистрали – чем выше давление, тем эффективнее процесс очистки и дегазации теплоносителя.

Магнитные фильтры по конструкции схожи с сетчатыми, с той лишь разницей, что вокруг сетки в корпусе установлены магниты, которые притягивают металлические частицы и ржавчину.

Еще один тип устройств, обеспечивает очистку теплоносителя, используя силу гравитации. Корпус фильтра представляет собой емкость большого диаметра, в которой на разной высоте установлены патрубки для ввода и вывода теплоносителя. Попадая в фильтр-отстойник большого диаметра, жидкость меняет направление движения, из-за чего образуются многочисленные потоки и завихрения. Тяжелые частицы при этом отрываются и оседают на дно фильтра. Такие установки чаще всего используются на промышленных котельных и теплоцентралях.
