Гофрированная труба для отопления

Монтаж труб

Монтаж теплого пола производится в несколько этапов:

  1. выбор схемы прокладки труб;
  2. расчет длины труб и количества фитингов;
  3. укладка труб.

Схемы укладки труб

Прежде чем приступать к укладке, требуется определиться со схемой расположения отопительных элементов, которая поможет подсчитать количество труб и соединительных деталей. Трубы при обустройстве пола могут располагаться:

в виде «змейки»;

Первый способ расположения труб теплого пола

в виде «спирали».

Второй способ расположения труб теплого пола

Спиральная укладка трубопровода способствует более равномерному прогреву пола и сводит к минимуму количество перегибов.

Расчет длины труб и фитингов

После выбор схемы расположения труб можно приступать к подсчету требуемых материалов, который выполняется следующим образом:

  • Для расчета длины труб рекомендуется составить схему теплого пола на миллиметровой бумаге.
  • При расчете необходимо учесть, что чем меньше расстояние будет между витками труб, тем больше будет прогреваться пол. Доказано, что труба диаметром 16-20 мм способна прогревать слой бетона в 10 см. Таким образом, для нормального прогрева достаточно сделать расстояние между витками в 10 см и такое же расстояние отступить от стен и мебели, которую не планируется передвигать.

Рекомендуется сократить расстояние между витками в зонах расположения внешних стен, так как именно там требуется наибольший прогрев.

Рекомендуемое расстояние между трубами

Гофра для теплого пола продается в бухтах определенной длины. Для стыков труб используются фитинги. Количество требуемых фитингов рассчитывается на основании необходимого количества соединений.

Различные фитинги для сборки гофротруб в единую конструкцию

Укладка труб

Монтаж труб системы теплого пола производится по следующей схеме:

  1. на бетонную плиту по всему периметру укладывается теплоизоляционный материал, желательно использовать фольгированный утеплитель. Стыки теплоизолятора проклеиваются специальной лентой;

Укладка теплоизоляционного материала

  1. по периметру комнаты рекомендуется установить демпферную ленту, которая способствует компенсации расширения пола;

Лента для компенсации расширения пола

  1. на подготовленный пол укладывается армирующая сетка. Рекомендуется использовать сетку с ячейкой 4-5 мм. Между собой отрезы сетки скрепляются металлической проволокой;

Монтаж армирующей сетки по периметру комнаты

  1. к сетке хомутами крепятся гофрированные трубы по выбранной схеме;

Устройство для крепления трубы к сетке

  1. производится заливка пола.

Окончательный этап изготовления теплого пола

Технология монтажа труб для теплого пола представлена на видео.

Перед заливкой пола требуется подключить трубы к отопительному прибору и произвести испытание системы.

Изготовление теплого водяного пола из гофрированных труб – достаточно легкая процедура и может производиться не профессиональными мастерами. При обустройстве теплого пола главное – правильно рассчитать количество материалов и соблюсти все правила укладки и подключения труб.

Производство гофрированных нержавеющих труб

Гофротруба для отопительных систем изобретена в Японии. Но большее количество этого вида трубных изделий изготавливают сегодня в Южной Корее.

Технологический процесс полностью автоматизирован и проходит несколько этапов:

  1. На линии формовки стальная лента, что потом будет трубой, проходит через систему гибочных станков, становится цилиндрической гладкостенной заготовкой.
  2. Специальные зажимы деформируют заготовку, превращая гладкостенную поверхность трубы в гофрированную — так происходит процесс вальцовки.
  3. Трубу помещают в сосуд с газовой смесью, благодаря которой труба получит свойства, характерные для нержавеющих металлов. Сварку стыков делают только с помощью автоматического оборудования: исключение человеческого фактора снижает риск случайных ошибок.
  4. Пластичность гофра-нержавейка получает, когда проходит нагрев до 1150 °С, а потом охлаждают до — 400 °С. Но не каждый производитель подвергает гофротрубы этой процедуре.
  5. Получившуюся трубу нарезают на отрезки (длина – до 50 м), которые потом наматывают на бухты.

После изготовки продукт проходит проверку на герметичность: бухту с отрезком трубы помещают в воду и одновременно подают воздух под давлением.

Производители и на что обратить внимание при покупке

На нашем рынке больше всего сейчас корейских фирм:

Данные о надежности взяты из сообщения монтажника на форуме, это результат нескольких лет использования: сначала работали с «Кофулсо», затем перешли на более дешевые «Лавиту» и «Хиростат», после замен фитингов и, соответственно, рекламаций клиентов провели взвешивание, посмотрели, и вернулись к KOFULSO.

Что радует в нержавеющей гофротрубе, так это то, что пока подделок нет. Может потому что требуется достаточно много оборудования, и технология достаточно сложна. А может потому, что рынок только развивается, и бешеного спроса на такую продукцию пока нет.

На видео показан процесс производства нержавеющей гофрированной трубы.

Для расчета объема отопительной системы может понадобиться информация о количестве воды, содержащейся в погонном метре гофрированной трубе:

  • 15 мм — 0.219 л;
  • 20 мм — 0.447 л;
  • 25 мм — 71 л;
  • 32 мм — 0.982 л.

И о площади погонного метра гофры соответствующего диаметра:

  • 15 мм — 0,064652 м2;
  • 20 мм — 0,095004 м2;
  • 25 мм — 0,121394 м2;
  • 32 мм — 0,15218 м2.

На что обратить внимание при покупке: первое – шаг гофры должен быть одинаковым, шов – ровным и целым, не должно быть сколов, трещин и других повреждений. Можно несколько раз согнуть/разогнуть – никаких деформаций или других последствий быть не должно

При покупке фитингов обращать внимание также на внешний вид и комплектность, особое внимание уделить состоянию и качеству колец уплотнения. Ассортимент фитингов практически стандартный: все мыслимые варианты есть в природе, но вот будут ли они в каждой конкретной торговой точке – вопрос.


Гофрированные трубы соединяются/разъединяются при помощи фитингов

Разновидности кожухов на трубу дымохода

На сегодняшний день наиболее популярны два варианта исполнения таких кожухов. Рассмотрим их:

  • оцинкованный кожух для труб;
  • гофрированный чехол, который изготавливается из нержавеющей стали.

Футляр на дымоход из листа оцинкованной стали является самым востребованным. Оцинковка обладает высокой пожароустойчивостью, резистентностью к коррозии и продолжительным эксплуатационным сроком. Кожух из оцинковки прост в монтаже, что также является очень важным фактором, влияющим на популярность этого изделия. Выполняются такие изделия из листа оцинкованной стали толщиной 0,45 мм.

Чехол гофрированного типа из нержавеющей стали так же прост в монтаже и обладает одним очень важным преимуществом — конструктивное исполнение гофрированного короба позволяет изгибать его, придавать ему необходимую форму, что является очень удобным. Такой кожух устойчив к коррозии и температурным перепадам.

Лучше всего использовать дымоходные кожухи, которые изготавливаются из металла, устойчивого к коррозии

Защитные футляры могут выполнять функцию по организации теплоизоляции для дымоотводной трубы. Кожухи для теплоизоляции дымоходов можно выполнить из разных материалов собственноручно. Рассмотрим эти материалы:

  • оцинковка;
  • кровельное железо;
  • алюминия;
  • пластика;
  • профилированный лист;
  • шифер.

При утеплении дымохода на крыше необходимо использовать подходящий теплоизоляционный материал. Теплоизолятор подбирается индивидуально для конкретной ситуации. При выборе теплоизоляционного материала стоит учитывать такие показатели:

  • материал дымоотводной трубы;
  • температуру нагрева дымохода на кровле;
  • температурную устойчивость теплоизоляционного материала.

Теплоизоляционный материал должен быть устойчив к температуре нагрева дымохода, чтобы избежать воспламенения. Особенно тщательно нужно относиться к выбору теплоизолятора в случае, если вы устанавливаете кожух из полимерного материала. Пластиковый короб для труб прост в установке, однако, считается наименее безопасным вариантом, поэтому нужно обеспечить необходимую теплоизоляцию дымоотвода с учётом всех правил и норм пожарной безопасности.

Защитная конструкция может иметь декоративную отделку

Обзор цен и производителей

Самыми популярными считаются изделия корейских и российских производителей. Хорошо зарекомендовали себя следующие марки:

  1. KOFULSO. Основное отличие – фитинги с уплотнителями повышенной толщины. Стоимость 3-22$ (195-1500 рублей).
  2. Левита. Трубы отличаются хорошим качеством, но фитинги придется менять из-за избыточного давления металлического кольца на стенку трубы, что приводит к образованию протечек. Цена от 2$ (170 руб.), а готовые отрезки могут стоить от 15$ (980 руб.).
  3. Handrosta. Цена от 2$ (170 руб.), но есть претензии к малой стойкости изделий к механическим воздействиям, появлению протечек. Чтобы минимизировать риск, придется регулярно осматривать магистраль, тщательно подобрать фитинги.
  4. Meibes. Цена от 4,5$ (295 руб.) за 1 погонный метр. Прочные и надежные трубы, которые отвечают всем заявленным характеристикам.

Труба гофрированная нержавеющая отожжённая и неотожжённая: разница

Найти отличия между неотожжёными и отожжёнными гофрированными нержавеющими трубами по их внешнему виду невозможно. Оболочка труб изготавливается из нержавеющей стали марок AISI 304 и AISI 201 или их аналогов, которые тоже не имеют внешних различий. Оба вида труб полностью совместимы между собой, а также с трубопроводами из других материалов. По соотношению цены и качества в наиболее выгодном свете предстаёт продукция производителей из Южной Кореи:

  • Hydrosta;
  • Lavita;
  • Kofulso.

В 2014 году на рынок вышел отечественный производитель таких изделий под торговой маркой Neptun IWS. В продажу также поступают гофрированные трубы Meibes (Германия), но их стоимость в разы выше, чем у южнокорейской продукции. При прочих равных условиях цена отожжённых труб выше, чем неотожжённых. Однако это не главное и не единственное отличие отожжённой нержавеющей трубы от неотожжённой.

Как делают гофротрубу из нержавейки

Исходное сырье – металлическая лента из нержавеющей стали марки SUS(AISI)304. Эта полоса подается в формовочные станки, из которых выходит цилиндрическая заготовка. Далее она сваривается автоматом в среде специальных газов, которые предупреждают выжигание легирующих металлов (именно они придают «нержавеющие» свойства стали, а при сварке в кислородосодержащей среде испаряются, из-за чего швы разрушаются за несколько лет, а может и месяцев в зависимости от условий эксплуатации и транспортируемой среды).

Полученная труба может эксплуатироваться и называется неотожженной потому как следующий этап – отжиг. При этом гофру разогревают до высоких температур, а затем охлаждают. Получается отожженная гофрированная труба из нержавейки. Она имеет лучшие прочностные характеристики (лучше держит форму, металл становится пластичнее, гнется/разгибается большое количество раз без деформации и разрушения), но и стоит дороже. Внешне отличий нет, но при сгибе неотожженных изделий могут появиться искажения, а с отожженной такого не происходит. По внешнему виду отличить их невозможно, но огорчает также отсутствие маркировки на трубах, да и как, собственно, можно нанести надписи на «волнистую» поверхность. Маркируются чехлы на бухты, но их легко заменить, а разница в цене бывает достаточно приличная. Так что надеяться в этом случае можно только на порядочность продавца (ну и попробовать согнуть несколько раз и посмотреть что из этого выйдет и по такому признаку определить тип изделия).

В этом видео проводятся испытания участка гофрированной трубы давлением. Впечатляюще.

Важные характеристики труб для теплых полов

Сейчас среди строительных материалов существует масса вариантов использования различных технологий и приспособлений для монтажа системы подогрева полов, которая будет работать на воде. Несмотря на то, что этот метод подогрева несколько сложнее в монтаже, чем с использованием электрических нагревателей, он все равно используется и считается довольно популярным. Одним из главных элементов всей этой системы является труба, по которой и будет течь теплоноситель. Она должна обладать определенными характеристиками, чтобы подогрев работал эффективно и правильно.

Гофрированные труба из нержавеющей стали

Укладка гофрированной трубы для теплого пола

При выборе трубы для воды учитываются следующие факторы:

  • основные эксплуатационные характеристики – при каких условиях может использоваться данный тип трубы;
  • особенности произведения монтажа;
  • показатели теплопроводности;
  • длительность эксплуатационного срока;
  • стоимость трубы;
  • гибкость, так как во время укладки теплых полов трубу придется многократно изгибать;
  • защищенность от проникновения кислорода, так как этот элемент становится основной причиной образования ржавчины внутри изделия;
  • производитель материала и его репутация.

Использование гофрированных труб из нержавейки в системе отопления

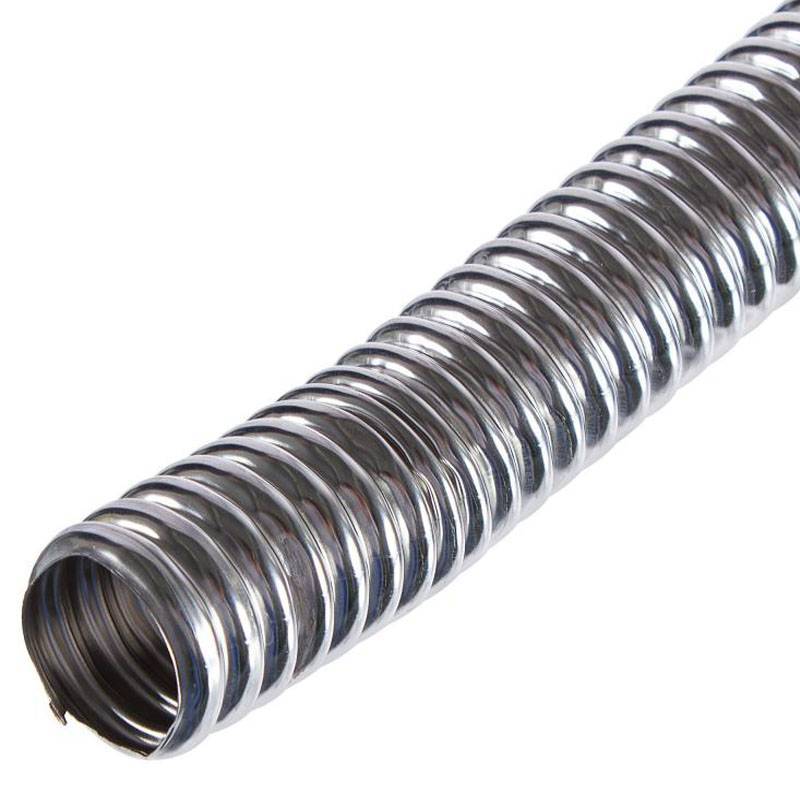

Внутренние стенки трубы из гофрированной нержавейки гладкие

Трубы для системы подогрева полов могут быть изготовлены из различных материалов. Каждый вид обладает своими особенностями использования и эксплуатационными характеристиками.

Таблица. Виды труб для организации подогрева пола.

Вид материала, используемого при изготовленииКраткая характеристика

Медь

Это один из самых старых материалов, что использовался для оборудования системы отопления в домах. Медь отличается: — длительным периодом эксплуатации и высокой прочностью; — антибактериальными свойствами; — сопротивляемостью коррозии; — возможностью без ущерба для себя выдерживать критические перепады температур (от -100 до +250 градусов). Однако медные трубы стоят очень дорого, а также имеют определенные эксплуатационные ограничения. Они не могут использоваться при повышенной кислотности или жесткости воды. Такие условия сокращают эксплуатационный период труб в два раза.

Металлопластик

Очень популярные и качественные трубы, которые вполне могут составить конкуренцию медным. Достоинства таких труб: — более низкая цена; — длительный срок службы (минимум 50 лет); — они не ржавеют; — химически инертны; — легкие, но прочные; — гладкие, из-за чего изнутри на поверхности не формируются отложения. Основной недостаток – сложность соединения отдельных элементов. Некачественные соединения могут стать причиной затопления помещения и выхода системы подогрева из строя. Трубы из металлопластика могут выдерживать колебания температуры от -10 до +95 градусов.

Полипропилен

Трубы из данного материала имеют массу достоинств, но все же это – далеко не самый популярный материал. Плюсы использования: — экологическая безопасность; — долговечность; — дешевизна. Для монтажа теплого пола используются редко, так как неудобны в работе – имеют большой радиус изгиба. Также материал не может применяться при минусовых температурах – допускается использование только с +15 градусов.

Сшитый полиэтилен

Довольно прочный материал. Химически инертный. Не боится перепадов температур, не царапается и не трескается.

труба для теплого пола гофрированная

Также в продаже есть еще один вид труб для монтажа подогрева полов – это гофрированная труба, изготовленная из нержавеющей стали.

Достоинства и недостатки гофрированных труб для систем отопления

Изделие обладает свойствами нержавеющей стали и гибкостью гофры, за счет чего облегчается процесс монтажа. Гофрированная труба для отопления пригодна при монтаже малых участков магистралей, например, для подводки к котлу, радиаторам. На более длинных участках потребуется дополнительный крепеж, что приведет к увеличению затрат, поэтому не всегда эффективно в автономных тепловых системах.

Преимущества гофротруб из нержавейки:

  1. Для придания формы не придется использовать дополнительные инструменты, изделие гнется без нарушения диаметра внутреннего туннеля. Минимальный изгиб до величины 3-х диаметров трубы, поэтому при сечении в 20 мм можно гнуть трубу до 60 мм. Показатель различается для каждого изделия, просчитывается с учетом диаметра трубы.
  2. Снижение количества стыков. Гибкие трубы можно выкладывать в любые формы без применения стыковочных деталей. Свойство снижает затраты на материалы и повышает надежность системы.
  3. Продукция выпускается бухтами по 50 м, при необходимости можно стыковать гофры, удлинив их на нужный показатель.
  4. Высокая стойкость к коррозии – основное достоинство нержавеющей стали, которое есть и в гибких трубах. Чтобы минимизировать риск появления электромеханической коррозии, нужно заземлить трубопровод, а при наружном способе монтажа использовать наружный чехол или оболочку (можно из пластика), которая обеспечит защиту от агрессивных внешних воздействий.
  5. Продукция переносит скачки давления, перепады температуры нагрева. Гофротрубы из нержавейки можно размораживать без утраты эксплуатационных характеристик, а это позволяет применять продукцию в условиях сурового климата.
  6. Гибкие трубы ускоряют монтаж и облегчают демонтаж системы.
  7. Для стыковки с радиаторами, прочими элементами системы применяются фитинги из латуни с уплотнительными силиконовыми или фторопластовыми кольцами. Присоединение деталей требует только разводного или рожкового ключа – работы доступны для начинающих мастеров.
  8. Коэффициент шероховатости 0,008. Низкий показатель обеспечивает малую зашлакованность трубопровода и отсутствие известковых, солевых отложений на внутренних стенках.
  9. Трубы служат долго, но многое зависит от фитингов и герметичности стыков.

Малый вес, звукоизоляция, сравнительно невысокая стоимость и простота укладки в любые формы – дополнительные плюсы.

Но есть у нержавеющей гофротрубы ряд минусов:

  • малая стойкость к механическим повреждениям требует дополнительной защиты кожухом или оболочкой;
  • эстетическая непривлекательность;
  • применение разъемных фитингов требует регулярного обследования системы на предмет протечек;
  • необходимость регулярной очистки из-за скопления пыли в складках гофры;
  • обязательность заземления, применения диэлектрических прокладок из-за высокой электропроводимости материала;
  • повышенная теплоотдача требует хорошей изоляции при выкладке закрытым способом, но при открытом монтаже труба может стать дополнительным источником прогрева помещения.

Нормы

Существуют следующие нормативные документы, касающиеся гофрированных труб:

  • ГОСТ 51613 – собраны стандарты для канализационных изделий из ПВХ диаметром 10–315 мм;
  • ГОСТ 14254-96 – отмечаются средства защиты на поливинилхлорид (ПВХ);
  • полимерные изделия, выпускаемые за рубежом, защищены ГОСТами других стран, например, EN 13476-3 принят в Евросоюзе.

На сегодняшний день разновидностей гофрированных труб довольно много. Они имеют разный диаметр, толщину стенок, длину и цвет. Существуют силовые и слаботочные кабели, однослойные и двойные. Их различают по нескольким критериям.

По типу прочности выделяется несколько разновидностей гофрированных труб.

  • Легкие гофрированные трубы предназначены для работ на поверхностях внутри помещений, так как они не могут выдержать нагрузку, например, для монтажа под землей. Легкие модели – это самые гибкие и маневренные варианты. Они сгибаются под любым углом. С их помощью можно облегчить ремонтные работы и сэкономить на соединениях.
  • Тяжелые трубы хорошо монтируются, переносят большие нагрузки. Их можно размещать под землей на глубине до 15 м.
  • Сверхтяжелые изделия имеют повышенную механическую прочность, справляются с большими нагрузками. Такие трубы прокладывают под тяжелыми грунтами, строениями, автострадами. Их можно бетонировать. В сверхтяжелую гофру прокладывают электропроводную систему в местах с большим скоплением людей. Они безопасны даже с содержанием кабеля высокого напряжения – до 2000 вольт.

По материалу гофрированные трубы бывают нескольких видов.

Гофрированные трубы производят из металла и различных полимеров, таких как:

  • алюминиевая и нержавеющая сталь;
  • ПВХ – поливинилхлорид;
  • ПТН и РЕ – модификации полиэтилена;
  • ПВД – полиэтилен высокого давления;
  • ПНД – полиэтилен низкого давления;
  • РР, ПП – полипропилен;
  • ПА – полиамид.

Трубы из поливинилхлорида являются самыми востребованными на сегодняшний день. Они не распространяют горение, поэтому выполняют роль кабель-канала для прокладывания электротехнических сетей. ПВХ – это отличный электроизоляционный материал. В отличие от полиамидной трубы он выдерживает напряжение до 2000 Вт при сопротивлении в 100 Ом, но плохо переносит ультрафиолет. Эти изделия хороши для работ в помещении.

Достоинства и недостатки

Предлагаю разобраться, почему же трубы гофрированные из нержавеющей стали так популярны на отечественном рынке. Подробно рассмотрим достоинства и недостатки.

Плюсы:

Гибкость. Элемент можно изгибать без повреждения. Это позволяет использовать в монтаже минимальное количество фитингов и устанавливать изделие в труднодоступных местах. Труба легко гнется вручную; Прочность. В отличие от пластика, металлическая гибкая труба не теряет геометрии сечения при сдавливании, выдерживает гидроудары и высокое давление; Эстетичность. Конструкцию не нужно красить и прятать — она элегантна и внешне привлекательна; Высокая устойчивость к перепадам температур. Здесь следует отметить, что материал выдерживает до 40 циклов заморозки, после чего все-таки возможны нарушения макроструктуры. К высоким температурам изделие не чувствительно; Длина. Иногда инженерное решение требует прокладки  коммуникаций большой протяженности (теплый пол, стены).  Нержавеющая гофра позволит смонтировать длинные участки трубопровода без дополнительных фитингов; Стойкость к коррозии

Что особенно важно при работе в подвалах, сырых помещениях, при устройстве коммуникаций под штукатурным слоем, в штробах, за декоративными панелями. Невосприимчивость к вибрациям и прочим механическим нагрузкам; Гладкость внутренних стенок; Надежность и долговечность

Производители устанавливают ограничения по срокам эксплуатации только на фитинги.

  • Небольшая масса 1 погонного метра;
  • Трубу не подделывают, встретить изделие из дешевой некачественной нержавейки пока сложно. К сожалению, как вы понимаете, ключевое слово в этой фразе — «пока».

Минусы:

  • Латунные фитинги, которыми скрепляются трубы между собой, нуждаются в регулярном обслуживании (проверке герметичности, подтяжки, замене вкладышей);
  • Внешний вид гармонично впишется далеко не в каждое помещение;
  • Низкий уровень стойкости к некоторым химическим элементам;
  • В складках гофры постоянно накапливается пыль;
  • Электропроводимость. В некоторых системах (теплых полах, стенах и тп) возникают блуждающие токи. Для предотвращения аварийных ситуаций необходимо заземление а также диэлектрические прокладки;
  • Высокий коэффициент теплопередачи. Усложняет использование изделий в неотапливаемых помещениях. Проблема решается слоем утепления;
  • Невозможность использования для канализационных сетей;
  • Высокая цена.

Медные трубы

Трубы из меди выпускаются в двух вариантах: отожженные и неотожженые. Последнюю разновидность производят путем обработки руды до слитков практически 100% частоты. В процессе трубопроката материал значительно теряет эластичность, но приобретает при этом прочность. Внутренняя структура металла остается на прежнем уровне.

Отожженная труба производится по аналогичной технологии, но завершающим этапом обработки используется воздействие высокой температурой. После полного остывание материал начинает проявлять требуемые свойства.

Отличия отожженной и неотожженной медной трубы заключаются только в эксплуатационных характеристиках. Оба вида применяются при создании отопительной системой, канала водопровода и конденционера. Медь обладает важными свойствами – теплопроводность, бактерицидность, устойчивость к коррозии, что делает материал оптимальным для изготовления бытовых труб.

В современном производстве отожженных и неотожженных труб применяется технология полимерного покрытия, которая направлена на снижение теплопотери

Это важно для изделий, которые впоследствии станут частью системы горячего водоснабжения и отопления. Кроме того, на поверхности не образуется конденсат

Изделия из меди характеризуются гладкостью внутренних стенок, поэтому образование накипи и забивания диаметра практически невозможно в течение всего срока использования. Медные трубы отлично выдерживают высокие температуры, поэтому даже тонкие стенки способны выдержать достаточные нагрузки.

Практика использования

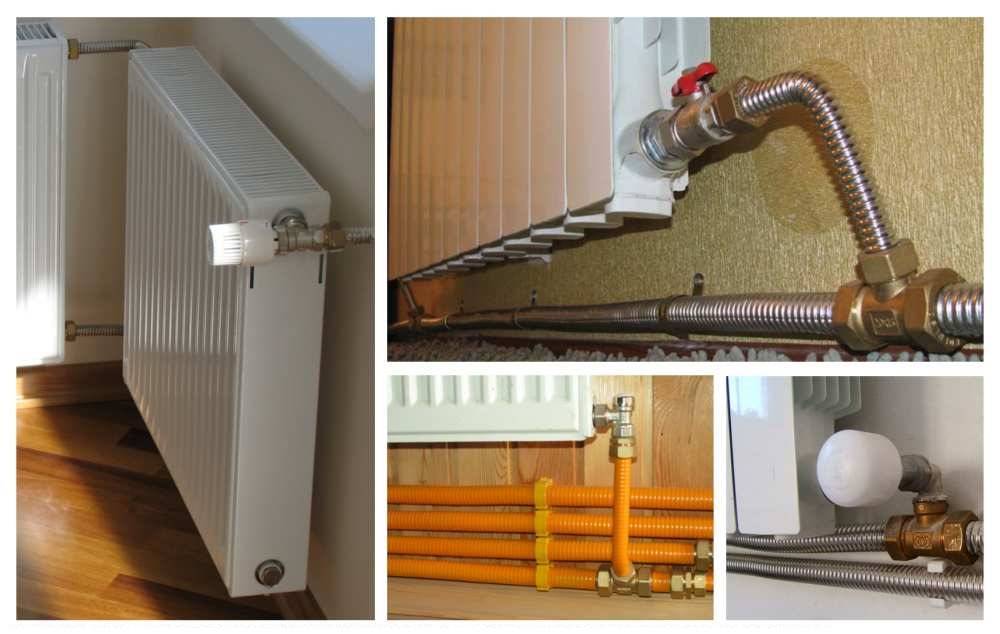

Гофротрубы получили широкое применение. Благодаря удобству монтажа, доступности и уникальным свойствам, они актуальны в самых разных сферах. Если исходить из практики, гофра пригодится в следующих случаях:

  1. Обустройство отопительных узлов с использованием солнечных коллекторов.
  2. Теплые полы.
  3. Подключение к батареям
  4. Подвод горячей или холодной воды.
  5. Подключение посудомоечных машин и газовых колонок.
  6. Установка кранов и смесителей.
  7. Прокладка кабельной продукции и т. д.

Выбор гофротрубы обусловлен способностью выдерживать сильный нагрев и давление до шести атмосфер. Привлекает легкость укладки и гибкость материала.

Особенности гофротруб

Много лет назад гофрированные водопропускные трубы появились в Японии. С тех пор они стали незаменимы не только на рынках этой азиатской страны, но и в странах Запада, включая европейский рынок.

Главные особенности этих составляющих любого современного водопровода заключаются в их непревзойдённых характеристиках. Их можно использовать для самых разных целей, ведь они очень надёжные, крепкие и долговечные.

Другая особенность гофротруб – широкий выбор. Каждый покупатель сможет найти на рынке изделия самого разного диаметра. Это позволит произвести прокладку самых разных коммуникационных систем. Сложно найти более подходящее техническое оборудование, которое позволило бы справиться с этой задачей.

Отдельного внимания заслуживает информация про состыковку таких изделий. Это возможно при помощи специальных фитингов, сделанных из латуни. Они обладают всем необходимым набором характеристик для того, чтобы идеально справляться с этой задачей. Кроме этого, они отличаются очень простой конструкцией.

Применение гофрированной трубы

Сравнение гофрированной и обычной трубы

Главным критерием выбора гофры из нержавейки для отопления является ее качество и свойства исходного материала изготовления. Не допускается наличие внешних признаков деформации, заломов или следов коррозии. Но более сложным является проверка качества сварки – от него зависит долговечность эксплуатации. В среднем при соблюдении правил монтажа гофрированная труба из нержавейки для отопления может прослужить до 20 лет.

Также рекомендуется ознакомиться с сертификатами соответствия, которые должны быть у продавцов. Их наличие подтвердит качество и производителя. Дополнительные критерии определяются типом гофры:

  • С номерованной длиной. Фитинги должны быть в полной комплектации;
  • С произвольной протяженностью. Нужно проверять качество отреза. Края трубы не могут быть повреждены.

Каждая гофротруба из нержавейки для отопления имеет определенный диаметр. Он имеет стандартный размер, чтобы на конкретном участке магистрали не возникало дополнительное гидравлическое сопротивление. Для расчета объема теплоносителя, который может вместить труба из нержавейки для отопления в 1 м.п. можно воспользоваться данными из таблицы.

Внутренний диаметр, ммОбъем, л./м.п.Площадь (м²) 1 м.п.
150,2190,0646
200,4470,095
250,710,12
320,9820,15

Область применения гофры трубы нержавейки для отопления разнообразна. Помимо сложных участков магистрали она может устанавливаться и в других элементах отопления.

Теплые полы из нержавейки

Теплый водяной пол из гофрированной нержавейки

Главным свойством нержавеющей стали является высокий показатель сопротивления коррозии. Учитывая гибкость, большой температурный режим и показатели максимального давления чаще всего гофрированную трубу из нержавейки для отопления используют для организации теплого пола.

Преимуществом такой схемы является высокий показатель теплопроводности трубы. Она способна равномерно прогреть бетонную поверхность 10 см. стяжки. Для установки лучше всего использовать специальные маты с направляющими выемками.

Основные правила монтажа:

  • Расстояние между витками, при котором достигается максимальная эффективность – 20 см;
  • Не допускается перекручивание гофротрубы из нержавейки для отопления на отдельных участках. Таким образом возникает поверхностное натяжение, которое может привести к повреждению;
  • Не рекомендуется монтаж с помощью дополнительных полимерных кожухов. Они не увеличат прочность, но приведут к уменьшению теплоотдачи.

Порезку трубы из нержавейки для отопления можно делать с помощью «болгарки». Для этого нужно зафиксировать изделие с помощью струбцин или слесарных тисков.

Подвод к отопительным приборам гофрированной трубой

Подключение радиатора к системе отопления с помощью гофрированной трубы

Благодаря своей гибкости труба-гофра из нержавейки для отопления также может применяться для подключения радиаторов. С ее помощью можно минимизировать трудоемкость монтажа и уменьшить протяженность всей магистрали.

Одним из недостатков такого подключения является сложность изготовления узла байпаса. Установка запорной арматуры будет проблематично.

В отличие от системы теплого пола гофрированную нержавейку перед установкой в отопление нужно тщательно заизолировать. Большие тепловые потери снизят эффективность работы и приведут к неравномерному распределению тепловой энергии по всему дому.

Технология монтажа заключается в соблюдении следующих этапов:

С помощью болгарки или специального трубореза отрезается гофрированная труба из нержавеющей стали для последующей установки в отопление; Установка ранее подобранного фитинга. Для фиксации с поверхностью необходимо затянуть гайку

Важно контролировать усилие – возможно повреждение или деформация трубы; После окончательного монтажа проверяется герметичность узла. Для выбора качественной гофротрубы из нержавейки для системы отопления рекомендуется приобретать изделия от проверенных производителей

В настоящее время ими являются Kofulso, Lavita и EasyFlex. Средняя стоимость их продукции составляет от 160 до 270 руб./м.п

Для выбора качественной гофротрубы из нержавейки для системы отопления рекомендуется приобретать изделия от проверенных производителей. В настоящее время ими являются Kofulso, Lavita и EasyFlex. Средняя стоимость их продукции составляет от 160 до 270 руб./м.п.

В видеоматериале показано сравнение гофрированной металлической трубы с ее аналогами:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
