Все способы гильзования кирпичного дымохода

Как загильзовать дымоход своими руками?

Прежде чем приступать к гильзованию, нужно обследовать дымоход с целью выявления трещин, засоров, выступов и торчащей арматуры, определить конфигурацию дымовой шахты, величину сечения гильзы и её длину.

Затем важно подготовить поверхность трубы:

  • собрать конструкцию гильзы необходимой величины;
  • установить гильзу в трубу;
  • пространство между старой трубой и гильзой заполнить негорючим материалом, например, минеральной ватой;
  • край трубы закрыть щитом, защищающим пространство между гильзой и трубой от атмосферных осадков.

Гильза из нержавейки предполагает установку тройника для скопления конденсата и элементом для ревизии дымохода, поэтому требуется разобрать нижнюю часть кирпичной трубы, там, где она примыкает к источнику отопления и закрепить первый модуль.

Вся конструкция собирается отдельно, а затем вставляется в трубу. После установки гильзы разобранная часть восстанавливается.

Когда нарастает слой сажи внутри дымохода, происходит ухудшение его работы. Особенно это явление заметно на каменных дымоходах, в них поверхность недостаточно гладкая и имеет много шероховатостей. Это позволяет саже легко оседать.

Способы гильзования и материалы

Различают несколько способов загильзовки кирпичного дымохода с применением различных материалов и технологий.

Труба из нержавейки

Решение актуально для дымовых магистралей любых форм и протяженности. Гильзы из нержавейки предусматривают отменные параметры устойчивости к воздействию высоких температур и конденсата. Конструкция монтируется легко, не требуется привлечение специальной техники. Чаще всего владельцы частных домов выполняют гильзование дымохода трубой своими руками.

На рынке представлены вкладыши из нержавейки различного исполнения:

  • круглые трубы. Пожалуй, самый востребованный вариант вкладыша. Изготавливают модели сечением до 100 см. Толщина стенок варьируется в пределах 0,5-1,5 мм, этот параметр конструкции зависит от характеристик базового материала;
  • прямоугольные трубы. Вкладыш-нержавейка этой категории применяется реже, чем аналог круглой формы сечения. Относительно часто встречаются модели с размерными габаритами 14х27 см;
  • овальные трубы. Толщина материала 0,5-0,6 мм, распространенные размеры 20х10 и 24х12 см. Сечение нержавеющего вкладыша овальной конфигурации востребованных размеров соответствует круглой трубе с d15 и d29 см;
  • гофрорукава из нержавейки. Гофрированная труба представлена в виде двухслойной модели из разных марок нержавеющей стали сечением до 35 см.

Как показывает практика, потенциал гильзы из гофрированной нержавейки предусматривает службу не более 4 лет, так как ребристые стенки засоряются и вкладыш прогорает под воздействием температурных нагрузок.

Полимерный рукав

Вкладыш выполняется на основе стекловолоконной сетки с полимерной пропиткой. Изготавливают модели длиной до 60 м. Параметры толщины варьируются в пределах 50 см. Полимерное решение предусматривает продолжительный эксплуатационный срок – до 30 лет. Материал устойчив к конденсату.

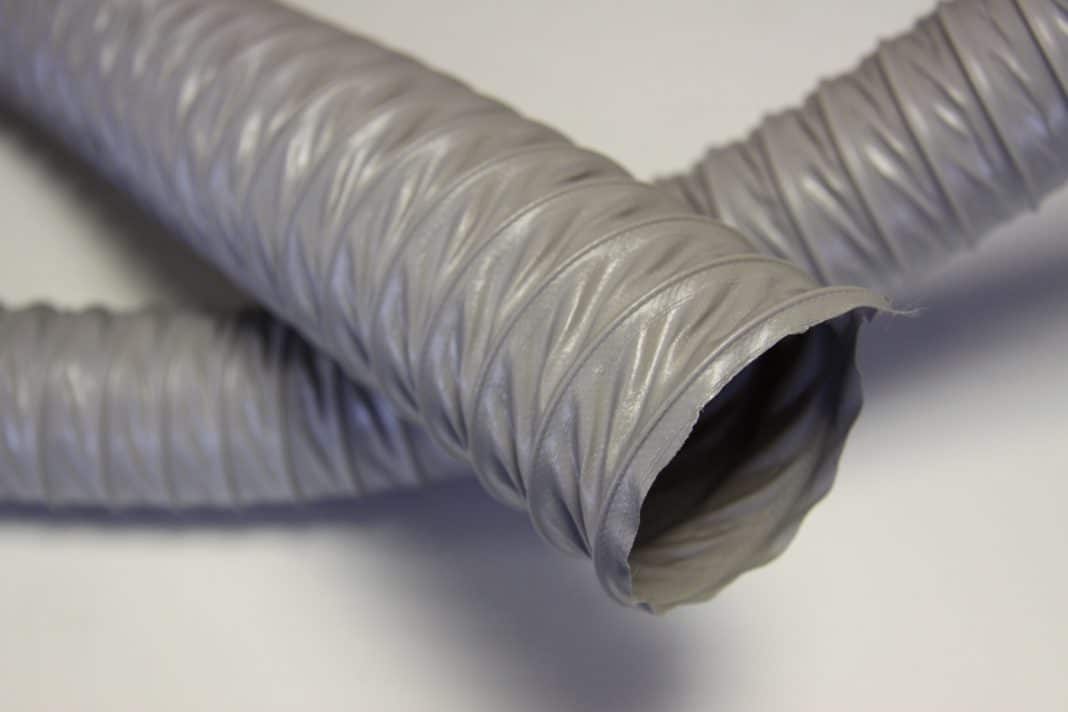

Гильзование дымохода можно произвести полимерным рукавом

Удобство монтажа гибкой вкладки заключается в том, что в дымовой канал вводится цельный шланг, который способен изгибаться под углом 30°, что важно при наличии поворотов кирпичной магистрали. При этом в конструкцию при необходимости внедряют фасонные элементы

Отмечают, что без наличия спецоборудования и определенных навыков невозможно установить самостоятельно полимерный рукав в дымовую шахту. Примечательно, что модели полимерной гильзы для высокотемпературных и низкотемпературных теплогенераторов изготавливаются по различным технологиям.

Керамика

Вкладыши из керамики бывают круглой и овальной формы, диаметр варьируется в диапазоне от 12 и до 45 см, длина прямых элементов – 33, 66 и 133 см, толщина стенок – 4-20 мм. Надежные керамические гильзы нередко находят применения при реконструкции шахт со значительными деформациями. Материал не реагирует на возгорание сажи, ценится за долговечность. При гильзовании керамической вкладкой требуется разобрать дымовую шахту. Высокая стоимость и внушительный вес изделия – основные недостатки гильзы из керамики.

Что такое гильзование дымохода?

Накопление сажи на стенках дымового канала и образование конденсата – основные причины снижения тяги в дымоходе. Чтобы улучшить работу отопительного оборудования можно переложить новую шахту или же восстановить функционал при помощи гильзования. Строительство нового кирпичного дымоотвода требует значительных финансов и времени, поэтому чаще всего реконструируют старый дымоход методом гильзовки.

Гильзование дымохода – это установка новой магистрали внутри канала без разрушения кирпичной кладки. Формирование вставки для отвода продуктов сгорания обеспечивает массу положительных моментов:

  • гладкая внутренняя поверхность гильзы обуславливает усиление тяги, риск засорения сажей снижается до минимума;
  • усиливается степень герметичности магистрали;
  • улучшаются функциональные характеристики системы дымоотвода за счет устойчивости гильзы к конденсату.

Гильзование положительно отражается на показателях КПД теплогенератора и сроках качественной службы дымохода.

Керамическая вставка

Отменной устойчивостью к коррозии обладает керамический вкладыш. Вставки из керамики изготавливают круглого или прямоугольного сечения разных размеров, поэтому можно легко подобрать вкладыш для любого дымохода. Главное преимущество – долговечность. Керамические вкладыши обладают хорошими эксплуатационными характеристиками, улучшают тягу, а при правильном монтаже обеспечат герметичность системы.

К недостаткам керамических вкладышей стоит отнести высокую цену. Еще одним минусом можно назвать большой вес. При монтаже требуется пользоваться лебедками или другими вспомогательными механизмами, так как руками опустить тяжелую трубу сложно. Теоретически выполнить монтаж можно самостоятельно, но для этого нужно владеть определенными навыками. Сложности возникают не только во время вставки, но и при соединении. Обычно требуется частичная разборка дымохода.

Три распространенных способа гильзовки и применяемые материалы

Основная суть гильзовки – это вставка вкладыша внутрь кирпичной шахты. Различаются гильзы по материалу изготовления, размеру, форме. Основной принцип монтажа одинаков, но существуют нюансы.

Нержавейка

Гильзы характеризуются длительным сроком эксплуатации, устойчивостью к высоким температурам и воздействию конденсата. Нержавеющие трубы подходят для шахт любой длины и формы.

Нержавеющие вкладыши различаются исполнением:

  • Круглые трубы выпускаются сечением от 6 до 100 см. Толщина стенок зависит от используемого металла и составляет 0,5–1,5 мм.
  • Прямоугольные трубы используются реже. При востребовании используют вкладыши с размером стенок 14×27 см.

  • Овальные трубы изготавливают из нержавейки толщиной 0,5–0,6 мм. Ходовые размеры – 20×10 и 24×12 см. Сечение примерно соответствует круглой трубе диаметром 15 и 20 см.
  • Гофрированные рукава изготавливаются двухслойные из разных марок нержавейки. Сечение варьируется от 8 до 35 см. Во время монтажа гибкого дымохода из нержавеющей стали нельзя изгибать гофру радиусом меньше двух диаметров трубы.

Из всех вариантов самым ненадежным считается гофрированный рукав. Двухслойная нержавейка за четыре года прогорает от воздействия высокой температуры, а на ребристых стенках задерживается сажа.

Полимерный рукав

Гильза изготовлена из стекловолоконной сетки, пропитанной полимерной смолой. Цельный шланг вводят внутрь шахты без применения соединительных сегментов. При необходимости используют фасонные детали. Максимальная длина рукава – 60 м. Толщина – от 8 до 50 см. Срок эксплуатации – до 30 лет. Для высокотемпературных и низкотемпературных котлов применяют разные по составу компонентов рукава.

В России популярны полимерные системы FuranFlex для газовых котлов, каминов и печей.

Гильзование рукавом позволяет получить цельный канал без разбора кирпичной кладки шахты. Вкладыш устойчив к конденсату и способен изгибаться на поворотах под углом 300. Из недостатков выделяют дороговизну, а также невозможность самостоятельного монтажа дымоотводящего канала без навыков и наличия спецоборудования.

Керамика

Вкладыши из керамики считаются надежными и долговечными. Для гильзования чаще применяются при восстановлении разрушенных шахт. Элементы выпускаются круглой и прямоугольной формы. Соединение происходит в раструб или замком «шип-паз». Диаметр гильз – от 12 до 45 см. Прямые куски трубы выпускают длиной 33, 66 и 133 см. Толщина стенок варьируется от 4 до 20 мм.

Керамика не боится возгорания сажи. Минусом считается большая стоимость и вес. Монтаж не обходится без разборки дымоходной шахты.

Преимущества гильзования

Рассмотрим основные плюсы, которые вы получите проведя процедуру гильзования:

  • тяга станет лучше, соответственно возрастет и производительность отопительного прибора;
  • конструкция является герметичной, поэтому снижается риск возникновения пожароопасных ситуаций;
  • гильзовка уменьшает теплопотерю системой;
  • труба дымохода прослужит еще на протяжении многих лет;
  • не придется часто чистить дымоотвод. По сравнению с кирпичными стенками, которые обычно имеют неровности, трещины, где происходит накопление конденсата и сажи, от которых впоследствии тяжело избавиться. А стенки гильзы — ровные и гладкие.

Нюансы и требования при гильзировании дымохода газового котла

Перед гильзованием нужно очистить кирпичный дымоход от сажи

Гильзовка дымохода — необходимое решение, если труба выполнена из кирпича. Присутствие вставки не защищает от появления капель конденсата, но с помощью футеровки можно обеспечить организованный отвод влаги.

Перед тем как гильзовать кирпичную трубу нужно выполнить подготовку:

  • обследование дымоходного отвода;
  • проверка формы сечения;
  • выявление степени засоренности;
  • прочистка трубы;
  • проверка герметичности и функциональности.

Сечение чаще представлено прямоугольником с размерами 14 х 27 см, перед монтажом определяются габариты гильзы, ее длина и форма

Уделяется внимание площади сечения, т.к. вставка в канале зауживает выходное отверстие

Суть процесса

Процесс гильзования является мероприятием по восстановлению дымохода. Он осуществляется посредством монтажа внутрь кирпичного дымохода патрубков из различных материалов. В качестве последних может выступать нержавеющая сталь, полимерные вкладыши или гибкая труба. Монтаж не производится наобум. До покупки конкретной гильзы. Необходимо определиться с тем, какой диаметр требуется для конкретного котла. Гильза может быть не только круглой, но и эллиптической формы. Главным требованием являются гладкие внутренние стенки, на которых не будет оседать сажа. Благодаря такому подходу производительность системы увеличивается. В некоторых случаях труба неспособна полностью закрыть пространство кирпичного дымохода. При таком раскладе появляется возможность дополнительно утеплить ее, что снизит потери. Сделать это можно, например, каменной ватой.

Суть процесса

Процесс гильзования является мероприятием по восстановлению дымохода. Он осуществляется посредством монтажа внутрь кирпичного дымохода патрубков из различных материалов. В качестве последних может выступать нержавеющая сталь, полимерные вкладыши или гибкая труба. Монтаж не производится наобум. До покупки конкретной гильзы. Необходимо определиться с тем, какой диаметр требуется для конкретного котла. Гильза может быть не только круглой, но и эллиптической формы. Главным требованием являются гладкие внутренние стенки, на которых не будет оседать сажа. Благодаря такому подходу производительность системы увеличивается. В некоторых случаях труба неспособна полностью закрыть пространство кирпичного дымохода. При таком раскладе появляется возможность дополнительно утеплить ее, что снизит потери. Сделать это можно, например, каменной ватой.

Загильзовка дымового канала своими руками

В первую очередь перед проведением загильзовки старого кирпичного дымоотводного канала рекомендуется провести подготовительные работы. Подготовительная работа перед загильзовкой дымохода включает в себя следующие действия:

  • необходимо провести проверку дымовыводящего канала из кирпича на загрязнения и повреждения;
  • в обязательном порядке нужно определить размеры и форму сечения гильз для конкретного случая;
  • третье, что необходимо выполнить перед началом монтажных работ — подготовить рабочее пространство.

После того как подготовка к гильзованию выполнена, можно приступить непосредственно к самому установочному процессу, который выполняется в такой последовательности:

  1. Вначале выполняется демонтаж части дымовыводящего канала. Демонтируемая часть канала зависит от конкретного случая и производится по длине гильзы. Демонтаж части дымохода необходим для того, чтобы можно было произвести загильзовку и, кроме этого, для установки ревизионного люка в будущем.
  2. Далее нужно провести монтаж гильзы внутри дымоходной конструкции. Она устанавливается на такой высоте, которая не препятствует спокойному монтажу следующей гильзы.
  3. На третьем этапе выполняется состыковка гильз между собой. Стыковочный шов, как правило, промазывается специальным герметиком. Специалисты рекомендуют использовать термоустойчивые герметики, которые способны выдерживать большие температуры без потери своих качеств.
  4. Затем конструкция из двух состыкованных между собой гильз поднимается на необходимую высоту и выполняется монтаж следующих элементов. Это мероприятие выполняется до тех пор, пока не будет загильзован дымоотводной канал по всей своей высоте. Загильзовка, которая выполняется снизу вверх, является актуальной только для дымоотводных каналов небольшой высоты, так как полученная конструкция из труб будет иметь слишком большой вес в случае с длинным каналом. Для длинных каналов рекомендуется проводить загильзовку сверху вниз. В таком случае также стоит помнить о том, что под нижнюю гильзу нужно поставить кирпичи или огнеупорный блок.
  5. На этом этапе производится заполнение пространства между наружной стенкой конструкции из гильз и внутренней поверхностью дымовыдящей кирпичной конструкции. Материалом для этого может служить любой огнеупорный теплоизолятор (например, базальтовая вата).
  6. Затем производится закладка кирпичами разобранного ранее проёма дымохода. Эта операция является конечным этапом гильзовки.

Гильзовка дымохода — это один из вариантов реконструкции коммуникации из кирпича. Особенности этого процесса зависят от конкретного случая, однако, необходимо запомнить, что все работы рекомендуется выполнять с учётом норм и правил пожарной безопасности, чтобы избежать возникновения нежелательных аварийных ситуаций.

Процесс гильзования дымохода

Обновить дымоход можно методом гильзования

Процедура предполагает выбор вкладыша по материалу, виду сечения и поперечной площади. В дымоход ставится вставка на всем вертикальном участке выводного канала.

Проблема с разрушением внутренних поверхностей решается двумя методами:

  • демонтаж старой трубы и кладка новой;
  • гильзование кирпичного дымохода.

Первый вариант относится к трудоемким работам и требует определенных затрат. Требуется разборка, приобретение материалов, оплата работы каменщика. От замены печной конструкции отказываются и делают вставки в существующую трубу.

Суть процесса и необходимость

Сажа со временем накапливается на внутренних стенках кирпичного дымохода, в результате сужается проход и ухудшается тяга. На шероховатую поверхность действуют перепады температуры, конденсат и агрессивные компоненты дыма. Недостаточное выведение продуктов горения нарушает работу отопительной системы, возникает опрокидывание тяги.

Гильзование означает монтаж трубы в эксплуатируемый дымоход. Печники советуют делать операцию на этапе строительства камина или печи. Жилище отапливается постоянно, внутренняя поверхность кладки разрушается и со временем установка гильзы становится необходимостью.

Чем это полезно

Керамические трубы имеют гладкие стенки, на которых не оседает сажа

Дым из топки котла проходит внутри вкладыша и не контактирует с шероховатой плоскостью кирпича. Вставку можно ставить, не дожидаясь порчи и разрушения канала, отводящего дым. Газоконденсат в трубе представляет собой агрессивный состав из влаги и окислов химических веществ.

При сгорании древесины и угля в топке образовываются пары и углекислый газ, влага выделяется из дров и выходит с воздухом через дымоотвод. Разница наружной и внутренней температуры в трубе ведет к образованию капель и оседанию их на стенках. Сажа представляет собой окислы серы и азота, которые взаимодействуют с влагой и разрушают поверхность.

В каких случаях это необходимо делать

Загильзовка является альтернативой реконструкции дымоотвода для восстановления эффективности. Процедура актуальна, если отсутствует вероятность перестройки трубы или установки новой. Гильзование возможно только в дымоходах с низкой температурой выводимых газов и в системах сильного нагрева.

Дымоход является инженерно-технической конструкцией, от его качества зависит безопасность жилища в плане пожаров. Иногда труба выполняется из пустотелых камней или внутри на стенках остается засохший раствор, выпуски арматуры.

Обмуровка дымового канала

Обмуровка или футеровка дымохода — это универсальный способ реконструкции дымоотводных и вентиляционных каналов, который подразумевает использование специальных огнеупорных составов. Наиболее популярными средствами, применяемыми для реконструкции дымоходных каналов, являются:

  • Mordax;
  • Мосан.

Основным элементом, который входит в состав первого средства, является гранитная крошка. Производится такое средство в Финляндии, поэтому отличается хорошими качественными характеристиками. Для получения необходимого раствора, который позволит провести ремонт дымохода, выполненного из кирпича, это средство замешивают с известью, а также цементным раствором и водой. Мосан — отечественный аналог Мордакса, который изготавливается на основе перлита.

Оба вышеуказанных средства отличаются тем, что легко схватываются с кирпичным и бетонным материалом. Основное преимущество этого реконструкционного метода заключается в том, что он производится без демонтажа кирпичной кладки. После реконструкции стенки внутреннего канала дымохода становятся гладкими. Таким образом, увеличиваются показатели тяги в системе и упрощается её очистка.

Как правило, обмуровка производится очень быстро. Весь реконструкционный процесс занимает не более 3–4 часов. Рассмотрим порядок работ во время выполнения обмуровки:

  1. В первую очередь необходимо прочистить внутренний канал старого кирпичного дымохода, удалив из него всю сажу и другие инородные элементы.
  2. Далее, производится увлажнение канала.
  3. На третьем этапе в канал погружают обдувочный инструмент (щётку), который распыляет состав на внутренние стенки канала.
  4. Распыление смеси повторяется 3 раза. Каждый из предыдущих слоёв должен высохнуть перед нанесением последующего.

Что такое гильзование кирпичного дымохода

При скоплении сажи в просвете дымоходов наблюдается ухудшение их работы. Особенно это актуально для кирпичных дымоходов, так как то, что они обладают достаточно шероховатой поверхностью, способствует накоплению в их просвете продуктов горения.

Скажем прямо, такие конструкции очень быстро выходят из строя. Это связано с тем, что они постоянно подвергаются воздействию резких температурных перепадов, химически агрессивных веществ и влаги, которые день за днем оказывают на их стенки сильное разрушающее воздействие.

Вследствие значительного скопления сажи в просвете кирпичного канала возможно возникновение обратной тяги, в результате чего отработанные газы будут выбрасываться не в окружающую среду, а непосредственно в помещение.

Такое явление представляет собой огромную опасность для жизни и здоровья людей, находящихся в доме, особенно в ночное время, когда все спят

Для обеспечения безопасности для себя и своих домочадцев очень важно проверять и вовремя очищать каналы перед началом каждого отопительного сезона

Устранить залежи сажи и не допустить возникновения обратной тяги можно двумя способами. Первый заключается в гильзовании кирпичного дымохода трубами , изготовленными из нержавеющей стали. Второй способ состоит в полной перекладке кирпичного дымохода в доме.

Второй способ, на самом деле, является достаточно затратным и связан со значительными материальными и физическими вложениями

Поэтому мы не будем его рассматривать, а обратим свое внимание на менее проблематичный во всех отношениях способ, заключающийся в гильзовании кирпичного дымохода

Гильзование дымохода

Гильзование дымохода – это операция, при выполнении которой в полость кирпичного дымохода вставляется труба из нержавеющей стали, что позволяет не только получить идеально гладкую поверхность канала, но и будет служить гарантией того, что сажа и другие продукты сгорания не задержатся на их поверхности надолго.

Ремонт дымоходов выполняется с использованием труб из нержавеющей стали, имеющих овальное либо круглое сечение, что предупредит скопление сажи в углах конструкции.

Ремонт дымоходов гильзованием

Гильзование дымохода – это несложная операция, но при этом она требует от исполнителя максимально ответственного подхода.

Гильзование дымохода позволяет избежать таких неприятностей, как скопление в просвете канала конденсата при резкой смене температуры благодаря тому, что внутренняя поверхность трубы из нержавеющей стали представляет собой идеально ровную и гладкую поверхность, на которой удержаться для сажи является достаточно непростой задачей.

Помимо этого, гильзование кирпичного канала значительно повышает его герметичность и даже если в кирпичной кладке возникнут серьезные разрушения, то стальная труба не позволит проникнуть в помещение угарному газу.

Порядок проведения работ

Гильзование позволяет восстановить герметичность канала без его перекладывания, что значительно экономит время, деньги и физические силы.

Перед выполнением гильзования необходимо выявить поврежденные места кирпичной кладки, а также проверить надежность и прочность всех остальных конструктивных элементов системы, обследовать канал на степень его проходимости.

Перед тем как вставить гильзу в просвет дымохода, необходимо выяснить какое сечение труб вам понадобится, а также какие они могут встретить препятствия по ходу своего продвижения.

Не менее важно обеспечить максимально свободный доступ к месту выполнения работ, связанных с загильзовкой дымоходного канала. Гильзование заключается в монтаже в просвет кирпичного дымохода трубы, изготовленной из нержавеющей стали

При выполнении операции к трубе прикрепляют зацепы, к которым крепятся канаты, обладающие достаточной степенью прочности и нужной длиной

Гильзование заключается в монтаже в просвет кирпичного дымохода трубы, изготовленной из нержавеющей стали. При выполнении операции к трубе прикрепляют зацепы, к которым крепятся канаты, обладающие достаточной степенью прочности и нужной длиной.

После этого труба вставляется в просвет дымохода так, чтобы над ней можно было установить еще один элемент. Посредством подтягивания каната элементы опускаются вниз, до полного заполнения просвета канала. На следующем этапе производиться заполнение пустот между трубой и стеной любым термоустойчивым утеплительным материалом.

Для предупреждения забивания осадков в просвет трубы сверху устанавливается защитный зонт.

Стальной дымоход, установленный своими руками, будет вам верой и правдой служить не один десяток лет, радуя вас своей герметичностью, надежностью и отсутствием какого-либо специального ухода.

Есть ли потребность в гильзовке?

Установку гильзы лучше осуществлять на этапе строительства здания. Вставку замуровывают по мере выкладки шахты из кирпича. Если изначально этого не сделали, со временем к процессу придется вернуться. Гильзование достроенного дома происходит сложнее. Придется частично разрушать кладку, ломать декоративную облицовку и заново все восстанавливать.

Острая потребность гильзования кирпичных дымоходов вызвана следующими причинами:

  • изначально система отвода продуктов сгорания спроектирована и построена с ошибками;
  • предполагается постоянное использование камина или печи, подключенной к кирпичному дымоходу;
  • большая длина канала;
  • если по проекту шахту надо загильзовать, но этого не сделали;
  • шахта проходит через холодное чердачное помещение и из-за разницы температур образуется конденсат;
  • дымоход выложен из кирпича внутри наружной стены здания;
  • из швов кирпичной кладки шахты проступают потеки конденсата;
  • разгерметизация дымового канала;
  • шахта быстро забивается сажей и требует частой очистки;
  • хода для отвода дыма выложены не профессиональными печниками, а неопытными каменщиками.

Во всех других случаях гильзовку хозяин выполняет по своему желанию.

Загильзовка дымового канала своими руками

Прежде всего, нужно провести подготовительные работы, которые включают в себя обследование дымовыводящих путей на предмет повреждений и засоренности, определение нужного сечения гильз и подготовку рабочего пространства.

  1. Провести разборку части дымового канала, соответствующую длине гильзы. Это необходимо для гильзования, и последующего, монтажа ревизионного люка.
  2. Установить в нем нужный элемент (гильзу). После чего, поднять его на высоту, достаточную для установки следующего модуля.
  3. Соединить гильзы межу собой, промазав стыки высокотемпературным герметиком.
  4. После чего, нужно поднять собранную конструкцию и вставить следующий элемент. Так повторяется до тех пор, пока вся высота дымохода не будет загильзована. Но это только для невысоких дымоходов, так как вес собранных модулей может оказаться слишком большим. Гильзование высоких дымовых труб можно производить и в обратном порядке (сверху вниз). Под нижнюю гильзу не забудьте поставить кирпичи, а лучше блок из огнеупорного материала.
  5. Заполнить пространство между кирпичным дымоходом и гильзами негорючим материалом, например, базальтовой ватой.
  6. Заложить разобранный проем дымоотвода кирпичом.

Гильзование – это только один из вариантов реконструкции кирпичных дымоходов, и к нему нужно подходить строго индивидуально, подбирая наиболее подходящих способ проведения работ.

Три варианта самостоятельного обустройства дымохода снаружи

Существует 3 варианта, где человек без особой подготовки сможет все сделать своими руками. Первый вариант касается кирпичных труб, которые в облицовке не нуждаются, но вам нужно загерметизировать стык с кровлей. После этого идет каркасный вариант и вариант с готовыми заводскими решениями.

Вариант №1: обустраиваем кирпичную трубу

Гидроизоляция трубы на крыше должна проводиться до укладки кровельного материала. Если кровля уже лежит, то придется ее частично разбирать. Снимается весь периметр на 50–70 см вокруг, плюс нужно снять нижнюю часть кровли от трубы и до края ската.


Схема герметизации периметра кирпичной трубы на скатной кровле.

Из материалов нам понадобится пристенный металлический профиль. Его можно согнуть из оцинковки своими руками или купить готовый. Профиль состоит из 4 частей, которые при монтаже накладываются друг на друга.

Наружный фартук для трубы однозначно лучше покупать, причем покупать желательно вместе с кровельным материалом, так проще подобрать цвет.

Так называемый галстук представляет собой лист кровельного железа с загнутыми по бокам бортами. Он укладывается от нижней части трубы до края ската и заводится под нижнюю секцию пристенного профиля.

Для того чтобы герметично соединить кирпичную трубу с пристенным профилем нам нужно прорезать болгаркой на трубе штробу глубиной порядка 20–30 мм. В эту штробу вставляется загнутый край профиля.


Под пристенный профиль на трубе прорезается штроба по всему периметру.

Дальше вставляем загнутый край профиля в штробу и заполняем штробу герметиком. После чего фиксируем все 4 части профиля и галстук, заведенный снизу саморезами с прессшайбами. Поверх всей этой конструкции укладывается кровельный материал.


Схема обустройства верхнего фартука для печной трубы.

Верхний фартук крепится к трубе саморезами по всему периметру. На трубу он должен заходить не менее чем на 100 мм. Нижняя часть фартука зачастую делается из мягких битумных материалов. Ее обжимают вокруг рифленой кровли и приклеивают к этой кровле мастикой или специальным клеем.


Фартук обязательно приклеивается к кровле.

Схема работает примерно так: основное количество влаги отводит от трубы верхний фартук, но если этот барьер не справился со своей задачей и влага, попала под кровлю, то ее соберет пристенный профиль и вода стечет по галстуку с крыши.


Схема двойной гидрозащиты кровли в секторе примыкания к печной трубе.

Вариант №2: монтаж каркаса

Этот способ хорошо подходит для утепления и облицовки дымохода профнастилом, сайдингом и прочими подобными материалами. Для начала основа обшивается металлопрофилем, на него позже мы будем крепить профнастил. Каркас лучше делать из стенового профиля под гипсокартон, он шире, чем потолочный.


Каркас из металлического профиля более долговечный.

С металлопрофилем работать несложно, но если вы не уверены в своих силах, то можно соорудить каркас из деревянных брусков. Правда деревянный каркас нужно будет хорошо пропитать антипиренами, антисептиками и водоотталкивающим составом. Между рейками каркаса, для утепления трубы закладываются плиты плотной минеральной ваты.


Дымоходы утепляются только плитами плотной минеральной ваты.

Профнастил или любой другой листовой материал к рейкам каркаса прикручивается саморезами с прессшайбами. Венчает всю эту конструкцию зонтик для защиты от дождя.


Схема утепленной и облицовки трубы в разрезе.

Вариант №3: готовые решения

С круглыми трубами сейчас вообще никаких проблем нет. Для них выпускаются специальные гибкие фартуки. По опыту смонтировать такой фартук можно максимум за пару часов. Фото-инструкция по монтажу такого фартука дана ниже.


Пошаговая инструкция по монтажу гибкого узла примыкания для круглой трубы.

  1. Выбираете нужный вам диаметр трубы и вырезаете в мягком полимерном конусе отверстие;
  2. Натягиваете конус на трубу, примыкание должно быть плотным;
  3. Обжимаете нижнее кольцо из мягкого металла по форме кровли;
  4. Густо смазываете периметр под кольцом герметикам;
  5. Прикручиваете кольцо к кровельному материалу саморезами с прессшайбами.

Преимущества и недостатки кирпичного дымохода

Несмотря на то, что металлическая труба уже не экзотика, печные трубы продолжают класть из кирпича. В чем-то это выглядит как анахронизм, но есть веские причины, почему не стоит отказываться от классической технологии кладки дымоотводящих каналов.

Главная из них – кирпич имеет высокую тепловую инерционность. Отходящие горячие газы нагревают его слабо, что значительно снижает пожароопасность отопительного устройства. Нельзя забывать и о другом аспекте – температура дыма на верхнем срезе трубы не должна опускаться ниже 60–70 градусов. В противном случае по ней будет течь конденсат. Кирпич играет роль оболочки термоса и не дает дыму чрезмерно остыть.

Но есть два неустранимых недостатка:

  1. Сложность кладки.
  2. Вес.

На трубу со всеми элементами, в зависимости от высоты чердачного помещения, уходит от 400 до 800 штук кирпичей весом 3,8 килограмма.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
