Газовые конвекторы на баллонном газе: критерии выбора, расход газа

Виды конвекторов на газе

Чтобы подобрать подходящий конвектор, следует узнать об основных отличиях существующего оборудования, плюсах и минусах модификаций.

По каким признакам можно классифицировать обогреватели?

Способ монтажа – существуют настенные и напольные модели. Первые занимают меньше места, отличаются небольшим весом и эффективностью, ограничены производительностью (максимальная мощность 10 кВт).Для отопления гаража, помещений с большой площадью, лучше выбрать напольную модель. Обогреватели имеют большой вес за счет увеличенного теплообменника. Производительность напольных конвекторов достигает нескольких мВт (промышленные версии).

Отвод отработанных газов. В обычном конвекторе установлена открытая камера сгорания газа. Принцип работы устройства несколько напоминает простую дровяную печь. Конструкция имеет несколько недостатков – сжигает кислород, требует хорошей вентиляции помещения, а также изготовления сложной системы дымоотведения. Конвекторы нового поколения используют закрытую камеру сгорания. Вместо дымохода используется коаксиальная труба. Забор воздуха осуществляется с улицы, потому в процессе работы не сжигается кислород в помещении. Системы с закрытой камерой сгорания имеют только один недостаток – стоимость, больше чем у классических моделей на 30-50%.

Материал теплообменника. Принцип работы конвектора связан с постоянным термическим воздействием. Одной из частых причин выхода из строя обогревателя является прогорание стенок камеры. Теплообменник изготавливают из стали или чугуна. Кристаллическая структура последнего металла обеспечивает длительный срок эксплуатации (около 50 лет) и высокую теплоотдачу. Стальная камера проработает около 10-15 лет.

Вентилятор. Конвекторы большой мощности снабжены системой принудительной циркуляции воздуха. Бюджетные бытовые модели могут не иметь вентилятора.

Тип газа. Модели предназначены для работы на любом виде «голубого» топлива. Газовый конвектор на природном газе может работать и на пропане. Для переоборудования потребуется специальный переходной комплект.

Автоматика управления. Бюджетные модели укомплектованы обычными термостатами. Программируемый блок управления позволяет контролировать температуру в помещении и устанавливать необходимый режим отопления.

Стоимость газового конвектора зависит от материала теплообменника, наличия переходного комплекта, а также характеристик блока управления.

Крупнейшие производители

Сегодня на рынке представлены различные газовые конвекторы, работающие от баллонов, изготовленных отечественными и иностранными производителями. С наилучшей стороны зарекомендовала себя техника следующих брендов:

EMAX GWH.
Alpine Air.
Karma.
Eskabe Hosseven.
FEG.

Газовый конвектор. обогрев дома: В предложении этих производителей можно подыскать как относительно простые маломощные модели, которые предназначены для обогрева комнат площадью в 10-15 м², так и мощные конвекторы, которые справляются с нагревом помещения в 80-100 м².

Популярностью на российском рынке пользуются конвекторы, работающие на баллонном газе, от турецкого производителя Alpine Air. Это один из лидеров рынка, предлагающий отопители в настенном и напольном вариантах. Можно подобрать установки, имеющие мощность в диапазоне 2,5-5 кВт. Это полностью автоматизированные приборы, которые безопасны в эксплуатации, потребляют минимум топлива и позволяют полностью решить проблемы с теплом в доме.

Газовый конвектор на сжиженном газе позволяет эффективно нагревать помещение, отличается экономичностью, простотой в эксплуатации и полной безопасностью. Конвекторы, работающие от баллона с газом, станут отличным вариантом для небольшого загородного дома, дачи и хутора. Необходимо лишь правильно выбрать отопители, которые будут различаться мощностью, наличием или отсутствием автоматики, естественной или принудительной конвенцией, а также материалом теплообменника.

Нюансы расчетов

Зная месячное потребление газа , можно определить годовую потребность в газовом топливе. Эти расчеты действительны для магистрального газа и несколько будут отличаться для сжиженного. Отопительный сезон зависит от географического места установки . Он определяется табличным способом по СНИПу 23.01.99 “Строительная климатология и геофизика”. Например, для города Москва – 214 суток.

Расчет газа для отопления: 36,96 Х214=7909 м3, хотя на самом деле это максимально возможный расход, поскольку минимальная температура наружного воздуха в зимний период , будет всего лишь несколько дней , а средняя температура будет намного выше. И именно она будет определять фактический расход топлива. Но для выбора оборудования берется максимальный расчет, чтобы была обеспечена надежная работа нагревателя при самых низких температурах.

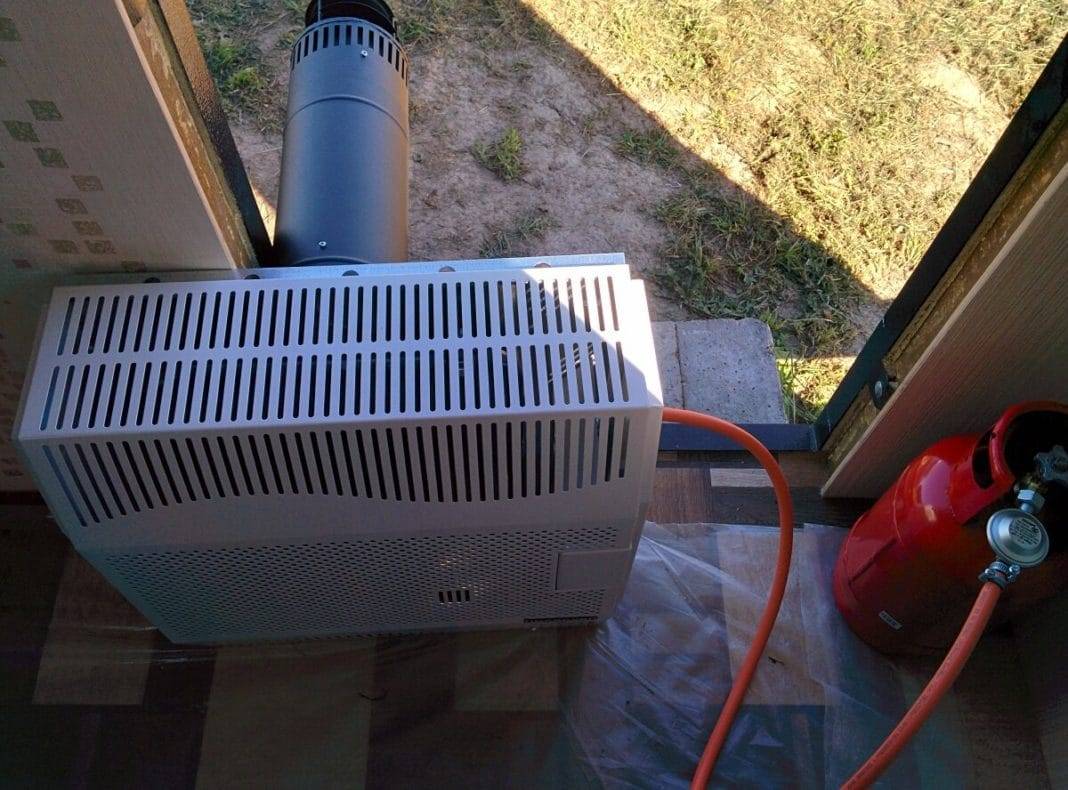

Конвектор на баллонном газе

Этот конвектор газовый обладает своими особенностями, которые надо учитывать при выборе модели . Самый оптимальный вариант устройства с чугунным теплообменником и блоком управления.

Аналогично природному газу здесь также учитывают мощность, при этом нужно понимать, что эти агрегаты эффективны в пространстве, поэтому для каждого устанавливают отдельный. Для квартир рекомендуются аппараты с закрытой камерой коаксиальным дымоходом, но даже при этом его не разрешают устанавливать в многоэтажном доме из-за высокой взрывоопасности баллонных установок.

Конвектор на баллонном газе

Многие владельцы домов такое отопление оборудуют вместе с установкой газгольдеров, заправляемых газом на весь отопительный сезон.

Расчеты по определению объема необходимого газа аналогичны вышеуказанным, за исключением того, что низшая удельная теплота сжигания сжиженного газа принимается 12.8 кВт/кг, а КПД – 0,92.
Для вышеприведенного примера, нагрева дома с площадью 150 м2 расчет необходимости сжиженного газа:

15 / 12.8 х 0.92= 1.27 м3 / ч сжиженного газа.

Суточное потребление – 1.27 х 24 = 30,57 м3, а

Месячное потребление – 30.57 х 30 = 917 м3
Как очевидно, в случае применения сжиженного газа его потребуется меньше в месяц почти на 170 м3. Тем не менее, это не означает, что в целом такое отопление будет дешевле, поскольку стоимость его намного выше магистрального газа. Кроме того сжиженный газ уступает природному и по многим другим показателям, поэтому конвекторы на сжиженном газе устанавливают только в районах, где отсутствует центральное газоснабжение.

Газовый конвектор на природном газе

Эта модель предпочтительна для автономного отопления, но для того чтобы она эффективна работала нужно знать отличия и преимущества модификаций, которые реализуются через торговую сеть

После определения необходимой мощности агрегата, следующее на, что требуется обратить внимание – способ монтажа, который бывает настенный и напольный. Первые имеют малые габариты и вес, при этом довольно эффективны , но ограничены производительностью в 10 кВт

Для отопления больших производственных помещений, например, гаража или ремонтных мастерских, рекомендуется выбирать напольные варианты. Эти модели имеют большой вес и размеры за счет развитой поверхности нагрева теплообменника.

Современные газовые конвекторы оборудуются закрытыми камерами сгорания. Они монтируются совместно с коаксиальным дымоходом. В связи с тем, что забор воздуха выполняется с улицы, они, в процессе нагрева, не сжигают кислород , что создает положительные санитарно-гигиенические условия в помещении и является огромным плюсом, несмотря даже на повышенную стоимость установки, до 30 % в сравнении с открытыми топочными устройствами.

Устройство газового конвектора

Газовый конвектор обычно состоит из следующих комплектующих:

корпус;
теплообменник
газовая горелка;
комбинированный клапан;
система отвода продуктов сгорания;
термостат;
система автоматики.

В зависимости от типа и функциональности конкретного устройства, некоторые составляющие могут быть выполнены по-разному или вообще отсутствовать.

Корпус

Корпус газового конвектора имеет декоративные и защитные функции. Обычно он выполняется из прочного металла, окрашенного специальной термостойкой краской, которая способна выдерживать резкие перепады температур и предохраняет поверхность от коррозии. Внутри прибора во время его работы постоянно горит газ, поэтому кожух должен надежно защищать интерьер помещения от открытого огня. В нижней и верхней части корпуса предусматриваются специальные прорези для циркуляции воздуха.

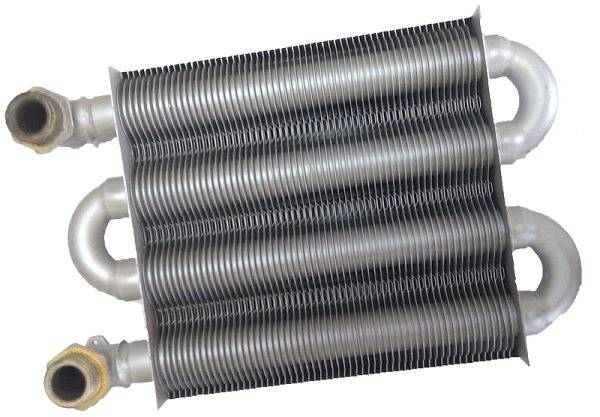

Теплообменник

Задача теплообменника – быстро и эффективно нагреть воздух. Следовательно, он должен иметь максимальную площадь соприкосновения с воздушным потоком. Для этого его поверхность делают как можно более ребристой. Вместе с тем, принцип работы теплообменника предполагает постоянный разогрев от газового пламени, поэтому его производят из жаропрочной стали или из чугуна и покрывают термостойким красителем.

Газовая горелка

Тепло для работы газового конвектора образуется в результате сжигания газа в горелке. Она находится внутри теплообменника и обычно состоит из двух частей: запальной и основной. К запальной горелке подводится электрод, который разжигает ее с помощью электронного или пьезокерамического разряда. Если автоматика не заблокировала подачу газа из-за неисправности каких-либо узлов системы, зажигается основная горелка.

Комбинированный клапан

Установка комбинированного газового клапана обеспечивает управление давлением газа, подаваемого в камеру сгорания конвектора, в зависимости от сигналов, вырабатываемых системой автоматики или терморегулятором. Клапан соответственно увеличивает, уменьшает или совсем прекращает подачу топлива в конвектор.

Система дымоотвода

Любые газовые теплоагрегаты делятся на две группы: с естественной и принудительной тягой. Газовый конвектор также может быть устроен по-разному:

Приборы каминного типа забирают воздух из помещения, а продукты сгорания выводят в вертикальный дымоход, т. е. их принцип действия похож на работу обычной печи.
Парапетные обогреватели более экологичны и безопасны. Забор воздуха и отвод дымовых газов в них производится через коаксиальную трубу, которую прокладывают через наружную стену на улицу. Тяга в этом случае поддерживается встроенным вентилятором.

Труба дымохода выводится горизонтально на расстояние от 50 до 120 мм (в зависимости от мощности конвектора и диаметра выходного патрубка) и закрывается решеткой, предохраняющей устройство от попадания посторонних предметов и задувания пламени.

Термостат

Газовый конвектор, как и любой современный обогреватель, может поддерживать заданную температуру в помещении. Для этого служит термостат, который управляет работой газового клапана. Если нужная температура уже достигнута, подача газа устанавливается на минимальный уровень, достаточный для ее сохранения.

Система автоматики

Встроенная автоматика анализирует показания датчиков и отслеживает возникновение всех нештатных ситуаций. Падение давления в газовой магистрали, прекращение подачи воздуха в камеру сгорания, поломка вентилятора газохода, срыв пламени и другие проблемы приводят к мгновенному отключению конвектора.

Организация отопительной системы

В зависимости от того, какая мощность, все инверторные котлы можно поделить на такие типы:

Промышленные. Они имеют большие габариты, довольно сложную систему преобразования тока (осуществляет инвертор для котла отопления), объемные теплообменники.
Бытовые. Для такого вида моделей характерны относительно небольшие габариты, а также – возможность работать от сети и от аккумуляторов.

Когда котел работает – общая нагрузка в электросети помещений будет повышаться, поэтому прокладку проводки нужно будет проводить с большим сечением.

Важный аспект – это безопасность котла. И этот нюанс должен быть надлежащим образом обеспечен. Так, потребуется установить защитный электрический блок, который будет автоматически обесточивать котел, если в сети будут наблюдаться перепады напряжения.

Выбор конвектора

Как выбрать газовый конвектор? Прежде всего обращается внимание на технические характеристики агрегата. Самым лучшим вариантом можно считать устройство с закрытой камерой сгорания и теплообменником из чугуна. Немаловажным считается наличие программируемого блока управления

Рассмотрим другие факторы, на которые следует обращать внимание при выборе бытового газового конвектора

Немаловажным считается наличие программируемого блока управления

Рассмотрим другие факторы, на которые следует обращать внимание при выборе бытового газового конвектора

Мощность аппарата

Поскольку обогрев происходит за счет циркуляции воздуха, агрегаты эффективно работают только в одном помещении. Следовательно, для каждой комнаты потребуется установка отдельного агрегата. Мощность определяется из расчета: на 1 м 2 площади требуется 100 Вт.

Материал теплообменника

Поскольку газовые конвекторы отопления работают на газе, который сгорает в специальной камере, то теплообменник подвергается сильному температурному воздействию. Если он через какое-то время прогорает, аппарат выходит из строя. Поэтому материал этой детали должен быть устойчивым к высоким температурам. Лидером среди материалов для теплообменника является чугун . Этот металл устойчив к термическим нагрузкам, кроме того он очень медленно остывает и равномерно распределяет тепло. Газовые конвекторы с чугунным теплообменником могут прослужить до 50 лет. Основные недостатки таких устройств — высокая цена и большая масса агрегата. Обогреватель с теплообменником из стали дешевле и имеет меньший вес

Но при выборе агрегата следует обратить внимание на то, какого качества сталь. Стальные теплообменники могут прослужить не меньше, чем 20 лет

Тип камеры сгорания

Обогреватели могут отличаться конструктивно по типу камер сгорания:

Открытая камера сгорания. Установка агрегата с такой камерой требует монтаж дымохода с выходом на крышу. Кроме того, при работе агрегата, для поддержания процесса горения, будет забираться воздух из помещения. Поэтому требуется хорошая вентиляция комнаты.
Закрытая камера сгорания. Такие модели пользуются большей популярностью, поскольку не требуется вывод трубы через крышу (устанавливается коаксиальная труба напротив аппарата). И еще одним плюсом можно назвать то, что не пережигается кислород в помещении, поскольку забор воздуха происходит снаружи здания.

Наличие вентилятора

Газовый конвектор с вентилятором быстро и равномерно прогревает всю комнату. За счет принудительной подачи воздуха на теплообменник, последний лучше охлаждается. А поскольку не допускается перегрев, то и срок службы теплообменника значительно увеличивается.

Тип помещения

Если вы хотите установить конвектор в квартире

, то лучшим выбором будет аппарат, имеющий камеру сгорания закрытого типа и дымоход с коаксиальной трубой. Такой тип аппарата не сжигает кислород в помещении. Вчастных строениях можно устанавливать любой . Но при использовании устройства с открытой камерой сгорания, помещение должно иметь приточную вентиляцию.

Вид топлива

Использование сжиженного газа запрещается в многоквартирных домах. Поэтому аппарат подключается только к магистрали

. В частных домах использовать газовый конвекторна баллонном газе можно, при условии, что баллон будет установлен на улице в специальном металлическом шкафу.

Количество потребляемого топлива

Расход топлива в газовом оборудовании для отопления считается экономичным. Для расчета расхода газа принимаются базовые параметры:

на 1 кВт мощности потребуется 0,11 м 3 газа из магистрали;
на 1 кВт мощности потребуется 0,09 м 3 сжиженного газа.

Исходя из этих показателей, можно произвести расчет. Например, обогреватель мощностью 4 кВт (рассчитан на 40 м 2 площади) израсходует 0,44 м 3 газа за час работы, а за сутки – 10,56 м 3 . Но, поскольку устройство работает не постоянно, то эта цифра будет значительно меньше.

Крупнейшие производители

EMAX GWH.
Alpine Air.
Karma.
Eskabe Hosseven.
FEG.

Газовый конвектор. обогрев дома: https://www.youtube.com/watch?v=LmAnPlhR5wM В предложении этих производителей можно подыскать как относительно простые маломощные модели, которые предназначены для обогрева комнат площадью в 10-15 м², так и мощные конвекторы, которые справляются с нагревом помещения в 80-100 м².

Преимущества и недостатки

Основным преимуществом техники данного типа является ее работа на баллонном газе. Сегодня не все частные дома и дачи имеют централизованное подключение к газовой магистрали. В итоге домовладельцам приходится использовать для обогрева дорогостоящее электричество или устанавливать конвекторы, работающие от баллонного газа. В последнем случае существенно сокращаются затраты на обогрев частного дома, при этом современные установки потребляют минимум топлива, отличаясь великолепной эффективностью.

В зависимости от мощности установки и площади помещения дома, конвектор может работать как от одного небольшого баллона, так и получать газ сразу от нескольких резервуаров, которые соединены параллельно и подключены через соответствующие переходники с клапанами. В последнем случае имеется возможность существенного упрощения эксплуатации теплового оборудования, а домовладельцу нужно будет менять баллоны не чаще, чем раз в несколько месяцев.

К преимуществам конвекторов на баллонном газе можно отнести следующие факторы:

Великолепная эффективность.
Полная безопасность.
Автономность работы.
Экономичность устройства.

Газовая колонка на даче:

Подвод газа: основные этапы

Установка газового конвектора проведена, теперь нужно заняться подводкой газа. Этот этап достаточно сложный и ответственный одновременно. Для подвода газа необходимо сделать следующее:

Согласно нормативным документам, подходящая к конвектору труба должна идти по улице. Здесь есть два варианта: первый — труба имеет заранее выведенное резьбовое соединение, второй — такое соединение отсутствует. Если резьба есть, то вы можете самостоятельно накрутить газовый кран, который перекроет подачу газа к конвектору. При отсутствии отвода его необходимо сделать. Для этого вызовите профессиональных газосварщиков из местного Горгаза или подобной конторы.
После установки газового крана необходимо провести металлопластиковую трубу к самому конвектору. При помощи рулетки рассчитайте длину трубы, попутно определяя наличие фитингов.
Необходимо купить трубу и фитинги. Принцип покупки заключается в том, что у продавца необходимо уточнить наличие сертификата соответствия данных труб и фитингов подобному виду работ.
Проложите трубу, закрепите ее клипсами через каждый м. Для установки клипс необходимо просверлить отверстия в стене.
При установке необходимых фитингов тщательно смазывайте трубу и сам фитинг силиконом, что придаст дополнительную герметизацию. Силикон также будет служить смазкой и облегчит монтаж труб.

В результате работы вы должны получить конвектор, закрепленный на стене, с подключенной к нему газовой трубой.

Теперь остался последний этап установки. Необходимо произвести пробный запуск.

Перед запуском откройте газовый кран и пройдитесь по всем стыкам фитингов и резьбовым соединениям щеткой, смоченной водным раствором мыла или шампуня. Так вы сможете заметить надувшиеся пузыри (если они будут), которые свидетельствуют об утечках газа. Если это произойдет, то сразу же перекрывайте кран подачи газа. После контроля стыков запускайте конвектор. Зажмите для этого кнопку подачи газа в течение одной минуты. Так газ успеет пройти по трубам и попасть в камеру сгорания. Нажмите пьезозапальник, искра должна будет зажечь газ. В топке вспыхнет синее пламя.

Отрегулируйте работу конвектора, выставив комфортную температуру. В первые несколько часов работы вы можете чувствовать неприятный запах горящего масла. Это нормально, так как конвектор новый и происходит обгорание камеры горения. Если же запах задержится надолго, то стоит отключить газ и вновь проверить все стыки и резьбовые соединения.

Желательно, чтобы все работы по установке газовых конвекторов выполнял профессионал, который имеет достаточный опыт выполнения таких работ. Это связано и с тем, что самостоятельная установка конвектора может лишить вас гарантии на прибор. Газовый конвектор должен быть принят на баланс Горгазом.

У вас на руках должно быть документальное разрешение врезки. Кроме того, все решения по установке, а также заключения комиссии по приемке прибора в эксплуатацию должны быть задокументированы и подписаны надлежащим способом.

Д. Сытов

Газовый конвектор с технической точки зрения представляет собой довольно простой прибор. Соответственно, его монтаж может показаться несложным делом. Однако есть ряд правил и нюансов, пренебрежение которыми может привести к некорректной работе прибора или даже к аварии. Рассмотрим основные правила установки газового конвектора

Монтаж газового конвектора регламентируется следующими документами: ДБН В.2.5-20-2001 «Газопостачання»; ДНАОП 0.00-1.20-98 «Правила безпеки систем газопостачання України»; НАПБ А. 01.001-2004 «Правила пожежної безпеки України».

С открытой камерой сгорания

Газовые конвекторы с открытой камерой сгорания, для горения используют кислород, растворенный в воздухе. Поэтому в помещении должна быть оборудована полноценная вентиляция. Для отвода продуктов сгорания требуется дымоход. То есть, подключение как у традиционного котла аналогичного типа или газовой колонки. Газовые конвекторы с закрытой камерой сгорания имеют КПД порядка 80%. Это на 10-15% ниже, чем у большинства агрегатов с закрытой камерой сгорания.

Если вы решили заменить котел или колонку — покупаете газовый конвектор с открытой камерой сгорания и подключаете к имеющимся коммуникациям. Но строить все заново, обычно мало кто желает. Ведь для воздушного отопления при помощи конвекторов надо ставить по одному прибору на комнату. Затратно и хлопотно выводить такое количество труб. Второй вариант — установить более мощный отопительный прибор, с разводкой воздуховодов по нескольким помещениям. Но тут требуется конструкторское решение, так как надо нагретый воздух где-то аккумулировать, а потом распределять по другим помещениям. Иначе в том помещении, где установлен мощный конвектор, будет слишком жарко.

Газовый конвектор дымоходного типа с открытой камерой сгорания

Плюсы у газовых конвекторов с открытой камерой сгорания тоже есть:

более стабильно работают (при правильно устроенном дымоходе и достаточной тяге);
могут иметь большую мощность (используются для обогрева производственных, торговых и офисных зданий);
нет ухудшения теплоизоляции и звукоизоляции (при установке парапетных моделей надо делать отверстие в стене).

В общем, неплохой вариант, если вам необходимо организовать отопление небольшого дачного домика, гаража, мастерской, теплицы и т.д.
