Фундамент под печь в бане: как сделать основание и его залить

Нужно ли утеплять?

На этот вопрос однозначно ответить нельзя. В некоторых ситуациях дополнительное утепление лучше сделать, в других он не нужен:

Основание утеплено, полы не имеют утеплителя. В такой ситуации тепло, которое исходит от печи, будет прогревать полы. Для отопления понадобится больше дров, но в помещении находиться будет комфортно.
Полы с утеплителем, основание не имеет утепления. В такой ситуации необходимо сделать дополнительное утепление. Если этого не сделать, для прогрева помещений понадобится большое количество дров, а полы так и останутся холодными.

При изготовлении печи для бани для нее нужно сделать надежное основание. Вид фундамента, его размеры, заглубление зависит от разных факторов. Если не учесть хотя бы один из них целостность конструкции может нарушиться, печное оборудование сместится в сторону. Это может привести к разрушению печи, возникновению пожара, наполнению помещения дымом.

Установка фундамента под кирпичную печь своими руками

Фундамент под печь из кирпича возводится всегда, так как он снижает нагрузку на грунт

Важное условие: риск деформации (даже самой незначительной) в основании должен быть полностью исключен. В противном случае, вам не избежать образования трещин в кладке и фрагментарного или даже полного разрушения печи

О типах фундамента для кирпичной печи

Начнем с того, что фундамент под кирпичную печь может быть наземным и подземным. Наземные используются реже, в основном в тех случаях, когда печная конструкция возводится на втором этаже. Подземное основание, напротив, распространено гораздо шире.

Если рассматривать наиболее подходящий тип основания с учетом материала, то для кирпичной конструкции оптимальным решением будет свайное основание или платформа из бутобетонного материала. О принципах их обустройства расскажем ниже.

Что надо сделать до того, как начать заливать основание…

Во-первых, обязательно проанализируйте плотность грунта, особенно, если кирпичная печь планируется большой и массивной. Обычно проблем не возникает с песчаными и глинистыми почвами. Но если земля рыхлая, неоднородная и содержит много излишней влаги, перед началом работы обязательно примите меры по ее уплотнению.

Во-вторых, не помешает знать уровень грунтовых вод. Если они располагаются низко, то основание делается на 15 см больше с каждой стороны, чем сама печь, и заглубляется на столько, насколько требует вес печной конструкции, а также степень пучения грунтов. Так, например, на суглинке основание должно находиться ниже уровня промерзания земли.

А если вы строите печь на супесчаной почве, нет смысла «закапываться» глубже 80 см. Если же грунтовые воды расположены близко, то заглубление фундамента будет минимальным, зато его размеры для большей устойчивости делают гораздо больше, чем габариты печи.

Бутобетонный фундамент под кирпичную печь

Если вы выбрали бутобетонный тип, следуйте данной инструкции…

Подготовьте котлован. Его размеры должны превышать размеры планируемого основания на 15 см с каждой стороны.

Засыпьте на дно котлована щебень слоем около 15 см.

Утрамбуйте щебень. После того как процесс трамбовки завершен, проверьте горизонтальность слоя. Для этого вам понадобится уровень.

Установите деревянную опалубку. Габариты опалубки идентичны размерам фундамента.

Внутреннюю поверхность опалубки следует обработать. Для этого подойдет либо рубероид, либо битум высокой температуры. Когда этап обработки завершен, засыпьте в опалубку средней величины камни (диаметр камней приблизительно должен быть равен 12 см).

Засыпьте мелкий щебень, чтобы заполнить пространство между камнями.
Подготовьте раствор из песка и цемента в соотношении 3 к 1. Готовая масса должна иметь консистенцию густой сметаны.

Выполните заливку печного основания цементно-песочным раствором

То есть залейте слой, полученный в результате засыпания щебня и внимание, что готовый фундамент под кирпичную печку должен на 7 см быть ниже уровня пола.

Хорошенько выровняйте верхнюю поверхность кладки с помощью уровня.

Накройте поверхность плотным полиэтиленом.

Дайте отстояться 10 дней, затем приступайте к кладке печки.

Свайный фундамент под кирпичную печь

Еще один вариант, который подходит для кирпичной печки и который можно сделать своими руками, — свайный. Вбитые сваи являются своеобразной надежной опорой.

Вот последовательность работ:

С помощью бура сделайте ямы глубиной 1 м, диаметром 0.2 м.
На дно каждой ямы насыпьте щебень и тщательно утрамбуйте его.
Монтируйте рубероидную опалубку, предварительно завернув материал в трубки.
Залейте бетоном до уровня нижней плиты.
Через 10 дней установите бетонную плиту толщиной 15 см.
Выполните гидроизоляцию, используя рубероид или горячий битум.

Советы печников

Учитывайте общий вес кирпичной печки при выборе типа и материала. Так, если общая масса конструкции составляет менее 750 кг и она будет возводиться на первом этаже, вполне достаточно простого железобетонного основания. Если вес превышает указанный показатель, стоит задуматься о сооружении отдельного фундамента.
Идеальное и очень надежное решение для кирпичных печей небольшого веса –столбчатое основание.Вкопанные на достаточно большую глубину столбы работают как сваи. А уже роль опоры выполняет размещенная на земле армированная бетонная плита.
Не стоит соединять основание печки и дома или банной постройки, так как фундамент должен принимать нагрузку, идущую исключительно от печи. Зазор между этими двумя основаниями составляет порядка 5 см и засыпается в два слоя песком или прокладывается гидроизоляцией.

Основные варианты монтажа банной печи

Наиболее распространены:

Размещение всей конструкции в парной. К достоинствам можно отнести загрузку дров прямо из нее. Это удобно возможностью легкой регулировки тяги. Но недостатков много: сравнительно быстро выжигается кислород в небольшом помещении, сложно поддерживать необходимый режим влажности и при ее эксплуатации на полу остается грязь от поленьев.
Установка печи в бане с выносной топкой – лучший вариант с точки зрения безопасности, чистоты и экономии площади. Правда, его монтаж нужно продумать заранее, ведь для вывода топливного канала требуется предусмотреть технологическое отверстие, так как если его не сделать, придется ломать стену.
Топливный канал может быть даже вынесен и на улицу. Этот вариант – самый редкий, и используется в крайних случаях, когда площадь парной и предбанника мала, или же в качестве топлива планируется использоваться уголь, от которого очень много грязи. Основным недостатком данной конструкции является неудобство эксплуатации, особенно в зимний период.

С вариантом размещения необходимо определиться еще на этапе постройки бани. Если планируется вынести топку печи в соседнее помещение, то при возведении разделительной стены между парилкой и предбанником в ней сразу обустраивается проем. В случае реконструкции уже готовой, вполне допустимо вырезать в стене необходимое окно для выноса топочной дверцы.

Зачем делать фундамент для печи в деревянном доме

Фундамент нужен преимущественно кирпичным печам. Металлические не столь тяжеловесны и в большинстве случаев устанавливаются без основания. Но в деревянных домах повышенный риск возникновения пожара и планируя выстроить печь, заранее решают, какое будет у нее основание.

Необходимость фундамента обусловлена двумя факторами:

Тяжелым весом конструкции и возможностью ее просадки и деформации;
Требованием защиты материалов от влаги и контакта с агрессивной внешней средой.

Основание отопительно-варочной конструкции можно выстроить на этапе строительства дома и в готовом, эксплуатируемом строении.

Первый вариант более удачен: он позволяет избежать работ по демонтажу пола и выемке грунта из подвала.

Преимущества и недостатки

Основными преимуществами монолитного фундамента являются:

Низкая, по сравнению с другими типами оснований, стоимость возведения. Заливка плиты производится прямо с автобетоносмесителя, без привлечения высококлассных специалистов и использования дорогостоящего оборудования.
Хорошая несущая способность фундаментов этого типа благодаря большой площади и целостности конструкции.
Благодаря общей плите, на которой расположены стены сооружения, обеспечивается их целостность, даже при сезонных вспучиваниях грунта.
Конструкция монолитной плиты обеспечивает отсутствие больших трудозатрат на земляные работы.

Отсутствие больших объемов земляных работ значительно удешевляет сметную стоимость возводимого фундамента в связи с ненужностью на участке тяжелой техники (бульдозер, экскаватор и т.д.).

Одним из основных недостатков монолитной плиты является невозможность совместить конструкцию этого фундамента и подвал.

Для тех, у кого на участке близко находятся грунтовые воды – это и не нужно, а для дачного строительства в условиях отсутствия грунтовых вод – такой недостаток может быть критичным.

Вторым минусом этой конструкции является большая материалоемкость. Требуется много бетона и арматуры.

Арматурную сетку нужно вязать, а в больших объемах плитного основания – это большие временные затраты.

И третий недостаток монолитной плиты – это то, что заливку можно производить только при благоприятных погодных условиях.

Но сопоставив все за и против, можно сделать вывод, что при возведении этого типа фундамента происходит много экономии на других материалах и работах, поэтому особо затратным такой фундамент не назовешь.

Начинаем заливать фундамент под кирпичную печь своими руками

Фундамент под кирпичную печь

Шаг 1. Разметка под фундамент и яма

После того как вы определились с местом расположения будущей печи, необходимо правильно просчитать ее размеры, исходя из мощности. Это зависит от площади помещения, количества дверей, окно и т.д.
Разметка на земле под фундамент
На земле чертим необходимый размер печи. Фундамент должен быть на 15-20 см больше отопительной конструкции. Сделайте разметку и установите колышки, которые будут обозначать границы ямы под котлован.
С помощью штыковой лопаты выройте яму глубиной 70-100 см, в зависимости от плотности грунта и климатического пояса (см. выше).
Выкапывание котлована
На дно траншеи укладываем песчаную подушку толщиной 10-15 см. Плотно утрамбовываем совковой лопатой и насыпаем слой гравия средней фракции на высоту 30 см. Налейте ведро воды на поверхность песчано-щебневой подушки и плотно утрамбуйте.

Шаг 2. Установка опалубки и армирование

Приступаем к строительству опалубки из досок. Для опалубки в принципе подойдут любые старые доски или фанеры, которые есть в хозяйстве. Это никак не отражается на технических свойствах фундамента.
Опалубка под печь
Опалубка представляет собой деревянный короб, который для надежности, по углам скреплен металлическими уголками. Между собой доски соедините при помощи гвоздей.
Опускаем готовую опалубку на дно котлована.
Руберойд для гидроизоляции

После того, как подушка плотно утрамбована, необходимо произвести гидроизоляцию основания. Для этого отмеряем на полиэтилен размер котлована, вырезаем и по периметру опалубки прикрепляем полиэтилен к стенкам с помощью строительного степлера.

Инструменты для армирования

Армирование фундамента необходимо для того, чтобы придать жесткости всей конструкции. Армировать будем стальными прутьями с сечением 12 мм, которые необходимо соединить между собой сваркой в виде каркаса или металлической проволокой с сечением 0,8 мм.

Опалубка и армирование

Финишными работами по возведению фундамента является состыковка пола с фундаментом. Лучше это сделать с помощью кладки ровного ряда кирпичей.

Шаг 3. Готовим бетонную смесь для заливки фундамента

Готовим смесь следующей пропорции: на 4 части песка берем 1 часть цемента + 3 части щебня средней фракции.

Бетономешалка

Хорошо размешиваем сухую смесь штыковой лопатой и добавляем воду. Замешиваем хорошо раствор с помощью бетономешалки. По консистенции, он должен напоминать густую сметану.

Готовим бетонный раствор

Заливаем этой смесью часть котлована, не доходя до уровня базового пола на 8 см. Эти работы необходимо произвести в течение суток. Раствор бетона должен быть целостным, а не ложиться слоями.

Заливаем и ждем 2 недели

После того, как вы зальете весь котлован бетоном, необходимо еще раз проверить строительным уровнем горизонтальность покрытия. После полного высыхания раствора, будет сложнее исправить свои погрешности.

проверяем строительным уровнем горизонтальность фундамента

Накройте слоем полиэтилена или рубероида фундамент и оставьте на 2 недели до полного высыхания.

Снимаем верхнюю часть опалубки только после полного высыхания, отбивая доски молотком. В образовавшуюся щель насыпьте щебень с песком и хорошо утрамбуйте.

Основные требования

В числе базовых моментов, что нужно учитывать при проектировании фундамента под печь:

Основу дома не соединяют с печной поддерживающей конструкцией, так как после строительства основной фундамент может немного просесть, и он не должен утянуть печь за собой, которая даст свою усадку.
Если стена оказалась близко к печи, между ними нужно сделать песчаную засыпку.
Сухим песчаным грунтам будет достаточно 80 см основы, а вот пучинистым — не менее 100 см.
Печь нельзя делать близко к стенам, стоящим на ленточном фундаменте.
Печная труба не должна проходить через перекрытия.
Рассчитывая вес печи, нужно учитывать всю конструкцию, вместе с дымоходом

Труба будет создавать основную нагрузку, поэтому она должна быть в центре конструкции, для правильного распределения веса.
Иногда специально под дымоход делают отдельное основание.
Фундамент под кирпичную печку будет глубже, чем под металлическую.
Важно учитывать климатические условия, так как чаще всего основа укладывается на всю глубину промерзания почв. Но только не в том случае, если они глинистые.
Из-за типа почвы иногда могут потребоваться дополнительные исследования

На их основе определяется глубина заложения фундамента и меры его защиты.

Учесть эти условия будет не так трудно, так как многие из них уже будут учтены во время создания основы для дома. К примеру, тип почв, ее преимущества и недостатки, глубина промерзания уже будут известны.

Фундамент под печь – предостережения, совет по выбору, инструкция к работе Видео

Работы нулевого цикла традиционно «съедают» 25-30 % общего строительного бюджета. Много, правда? Но экономия здесь не уместна, поскольку здоровый «корень» – залог целостности всего «растения».

Фундамент для печи изготовляется в виде сплошной опорной плиты, причем она не должна быть связана с основанием самого здания. А вот ее глубина зависит от трех основных факторов:

высоты водоносного слоя;
типа грунта;
уровня промерзания почвы.

Все эти данные добывают во время геологической разведки участка, когда специалисты путем выбуривания контрольных скважин получают пробы грунта, воды и делают соответствующие анализы. Процедура платная (от 50 $), поэтому многие самоделкины рискуют строить «на глаз» или же руководствуются народными методами (например, вербовая рамка). Угадать выходит не всегда, поэтому слабый фундамент под печку проявляет свое «недовольство» такими симптомами:

Сквозные трещины в корпусе.
Частичное разрушение отдельных частей кладки.
Нарушение целостности дымохода.

Основная черта перечисленных дефектов – поломка не поддается ремонту. После восстановления печи трещины и обвалы повторяются, что напрямую свидетельствует о неправильно заложенном фундаменте. Вот тут и вспоминаешь «добрым» словом о своей псевдо-экономии – да поздно. «Щадящий» ремонт печей из кирпича со слабым фундаментом провести невозможно. Придется полностью сносить агрегат и переделывать его заново.

Для тех, кто страшится сложности работ нулевого цикла, полезно вспомнить, как тяжело трудились над этим этапом наши предки: они заготавливали массивные бревна и вручную подгоняли их друг к другу, дабы добиться правильной опоры для своей «кормилицы».

Сейчас в арсенале самоделкина имеется два доступных способа получить крепкий фундамент под кирпичную печь:

Сборка плиты. В качестве стройматериала используют небольшие железобетонные блоки, либо керамический кирпич.
Заливка плиты. Основание формируется из бетонного раствора, в который введен жесткий каркас из речного бута или железной арматуры.

Есть у монолита и недостатки: плита должна простоять в покое минимум три недели. В принципе, такая задержка в строительстве – не проблема. Например, если обустраивается фундамент для банной печи, то во время технической паузы строители занимаются отделочными работами в парильне.

Для описания хода работ мы выбрали монолитный печной фундамент, усиленный арматурными прутьями, так как именно этот вид основы – самый популярный среди самодельщиков. Запомните, опорная плита должна быть на 5 см шире корпуса печки.

Готовим яму под фундамент. Размеры котлована дополнительно увеличивают еще на 15-20 см. Этот запас нужен для корректной укладки опалубки и фильтрующей боковой прослойки из щебня, кирпичного боя и песка. Глубина ямы рассчитывается согласно георазведке (добавляется припуск для фильтрующих «подушек»).
Укладываем песочную «подушку» под фундамент. На дно ямы засыпают 15-сантиметровый слой песка, который тщательно утрамбовывают. Чтобы предотвратить усадку, его проливают водой до тех пор, пока уровень засыпки перестанет понижаться. В процессе утрамбовки песок следует досыпать до нужной отметки.
Укладываем щебневый фильтр для фундамента. На утрамбованный песок насыпают 20-сантиметровый слой щебня, перемешанный с кирпичным боем и некрупными камнями. Каменный «ковер» слегка присыпают песочной смесью, чтобы заполнить образовавшиеся в нем пустоты. Для лучшего проникновения песка внутрь так же нужна вода. Затем выкладывают 10-сантиметровый слой более мелкого щебня и накрывают получившуюся фильтрующую «подушку» двойным слоем рубероида.
Установка опалубки. По периметру ямы устанавливают сплошной фанерный (или дощатый) «забор», который через каждые 50 см укрепляют подпоркой. Между краем котлована и опалубкой должно оставаться минимум 10 см свободного пространства.
Закладка арматурной сетки. Дно ямы заливают бетоном (стартовый слой 4-5 см), который будет служить опорой для «скелета» фундамента. Как только он схватится, в котлован помещают заранее связанные арматурные сетки (в продаже есть уже готовые наборы).
Заливка раствора. Бетон готовят по такой проверенной пропорции: цемент – 1, песок – 3, щебень – 5 и вода. Перед заливкой раствора тщательно увлажняют опалубку, дабы предотвратить всасывание воды деревом из бетона. Рабочую смесь заливают послойно (по 20 см), постепенно добравшись до нулевой отметки плиты. Каждый слой тщательно выбивают тяпкой, чтобы выгнать из раствора пузырьки воздуха. Верх плиты тщательно выравнивают и после первого схватывания накрывают брезентом (рубероидом).

В течение всех трех недель печный фундамент следует прятать от солнца и периодически увлажнять.

Важные принципы обустройства печного фундамента

Чтобы фундамент под печь в бане служил как можно дольше и качественнее, при его обустройстве нужно соблюсти ряд важных правил.

Во-первых, возведение опорной конструкции для печного агрегата наиболее предпочтительно осуществлять одновременно со строительством фундамента для бани. При этом глубину их заложения следует выдерживать на одинаковом уровне. Заливать фундамент в будущем по уже обустроенному основанию запрещается – в данном случае интенсивность усадки будет различаться, что в результате приведет к разрушению банной печи. Выход из такой ситуации – устройство столбчатого, свайного или другого подходящего типа основания, не связанного с основной опорной конструкцией.

Фундамент для кирпичной печи обустраивается вместе со строительством бани

Во-вторых, строительство печного фундамента осуществляется отдельно от основания стен, чтобы опорная конструкция имела условия для свободной осадки. В целях соблюдения приведенного правила, между печной опорой в бане и основанием стены оставляется 30-50-миллиметро вый промежуток, в дальнейшем засыпаемый песком с последующей утрамбовкой.

Печной фундамент не должен быть сопряжен с фундаментом дома

В-третьих, нужно правильно определить габариты фундамента в соответствии с проектными размерами печи. Как отмечалось, границы фундамента должны выступать за пределы банной печки минимум на 50 мм, оптимально – 60-100 мм.

Фундамент и элементы нижней обвязки бани из бруса

В-четвертых, дымовую трубу нужно по возможности обустраивать максимально близко к центру опорного основания. Если возводится массивная печь с мощной дымоотводящей трубой, может возникнуть необходимость устройства индивидуальной опоры для последней. Вне зависимости от выбранного типа основания (столбы или лента/плита), должно обеспечиваться максимально равномерное распределение нагрузок на опорную конструкцию. В противном случае фундамент, а вместе с ним и печь, быстро придут в негодность.

Схема печи банной из кирпича. Нагрузки равномерно распределены по площади фундамента

В-пятых, между банной печью и ее фундаментом обязательно должен быть обустроен гидроизоляционны й слой. Чаще всего эта работа выполняется с помощью рубероида, приклеиваемого к фундаменту в 2 слоя на расплавленный битум. Без гидроизоляции кирпичная кладка отсыреет и разрушится. Помимо этого, увеличится уровень влажности в бане, что не лучшим образом отразится на удобстве ее посещения и эксплуатации.

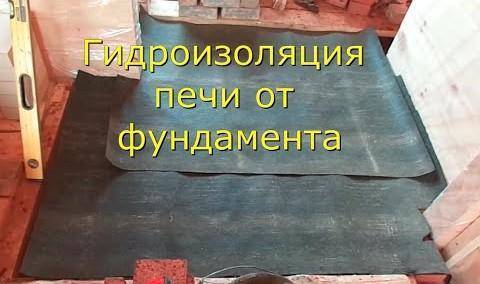

Гидроизоляция печи от фундамента

Важно! Далее будет рассмотрен порядок обустройства наиболее популярных опорных конструкций для банной печи. Сразу нужно дать некоторые пояснения:

подготовительные работы – от расчистки площадки до засыпки котлована/транше и/ям песком и щебенкой – выполняются в аналогичном порядке для каждого типа основания, требующего соответствующих предварительных мероприятий (кроме свайного). Для примера последовательнос ть действий будет рассмотрена в первых инструкциях. Их можете брать за основу при устройстве рассматриваемых в дальнейшем опорных конструкций;
порядок действий при обустройстве заглубленных и мелкозаглубленны х оснований остается аналогичным. Меняется лишь непосредственно глубина их заложения. Рекомендации в отношении определения подходящего числового показателя данной характеристики приводились ранее;
в инструкциях будут даны рекомендации по обустройству котлована некоторой глубины, бурению отверстий на определенный уровень и т.д. Указанные числовые значения даны лишь в качестве примера. Величина заглубления определяется индивидуально для каждого конкретного случая;
последовательнос ть действий при обустройстве ленточного и плитного фундамента остается идентичной, поэтому инструкция для конструкций этих типов будет оформлена в виде общего руководства под названием «Устройство монолитных печных фундаментов». Меняются лишь параметры котлована. В случае с плитным фундаментом они определяются проектными габаритами возводящейся/уст анавливаемой печи. При заливке же ленточного фундамента, ширину траншеи держат в среднем на уровне 70-120 см (значения могут пропорционально меняться с учетом размеров печи), в зависимости от пучинистости почвы. Рекомендации на этот счет приведены в таблице.

Таблица. Рекомендованная ширина траншеи для ленточного фундамента
