Электропроводка в бане - схемы, монтаж, правила безопасности

Подведение силового кабеля к бане

воздушным;
подземным.

Каждому из них присущи свои преимущества и недостатки, но в целом прокладка силового кабели по опорам требует меньше трудовых и финансовых затрат.

Правила прокладки провода воздушным путем

Приняв решение провести линию по опорам, обратите внимание на следующие требования:

Высота кабеля над проезжей частью должна быть не менее 6 метров.
Допустимая высота линии над пешеходной зоной – не ниже 3,5 метров.
Узел входа провода в баню располагается на высоте 2,75 м от уровня земли.

Монтаж наружной электросети целесообразно выполнить самонесущим изолированным кабелем СИП. Марки СИП 2А, СИП-3, СИП-4 защищены от атмосферных воздействий специальным полиэтиленовым покрытием и оборудованы устойчивыми к перегрузкам несущими элементами. Гарантийный срок службы СИП – 25 лет.

Сечение кабеля должно быть не более 16 мм2, пропускная способность – до 63 А. Мощность составит:

при однофазном подключении – 14 кВт;
при трехфазном – 42 кВт.

К недостаткам СИП можно отнести проблемы при их вводе в автомат защиты, поскольку пластичность у них низкая.

Самонесущий изолированный кабель запрещается вводить непосредственно в парилку и по чердачному помещению.

С наружной стороны бани по стене СИП прокладывается в гофротрубе или кабель-канале. Непосредственно на вводе в помещение устанавливается бокс с выключателем-автоматом.

Подземная прокладка

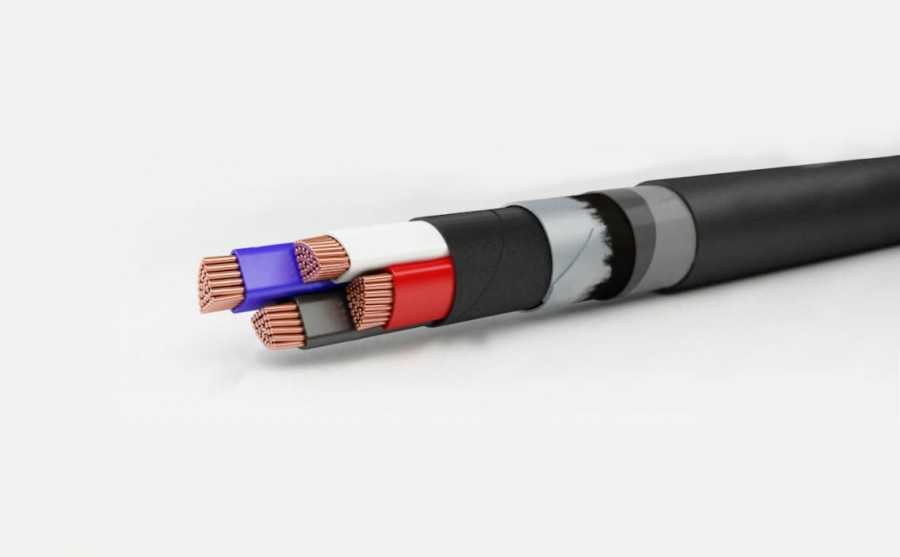

В траншее прокладывают бронированный четырехжильный кабель марки ВБбШв сечением 10 мм2.

К подземной прокладке тоже предъявляется ряд нормативных требований:

На дне траншеи обустраивается песчаная подушка толщиной 100 мм.
Таким же слоем песка труба с кабелем засыпается сверху.
На расстоянии 100 мм от верхней засыпки устанавливается сетка предупреждения.
Минимальное расстояние от верха трубы до поверхности земли – 500 мм.

Ввод кабеля в баню оформляется стальной втулкой.

Проводка — кабели по воздуху

При подземной прокладке силового кабеля контролируется его натяжение. Его сила зависит от суммарного сечения рабочих жил и материала, из которого они изготовлены.

Силу натяжения можно рассчитать по формуле: Fd = S x p, где:

р = 50 (N/мм2) – для медных жил;
р = 30 (N/мм2) – для алюминиевых жил;
S – сумма поперечных сечений рабочих жил (без учета обратных).

Подземная прокладка кабеля характеризуется высокой надежностью и долговечностью.

Напряжение электрической сети в сауны

Процесс монтажа электрической проводки и подключения различных приборов включает в себя несколько этапов:

Составление проекта – графического плана размещения проводки, розеток, осветительных приборов, распределительного щитка, электропечи, водонагревателя;
Расчет и приобретение необходимого количества проводки, розеток, осветительных приборов, защитных устройств (УЗО) или дифавтоматов;
Прокладка в баню силового вводного кабеля;
Монтаж распределительного щитка, установка в него вводного автомата, УЗО и автоматов на различные группы электроприборов (розетки, светильники, водонагреватели, электропечь и т.д.);
Заземление распределительного щитка;
Подключение силового кабеля к вводному автомату;
Укладка проводки открытым или скрытым способом;
Установка пульта управления электропечи (электрокаменки);
Подключение розеток, осветительных приборов;
Подключение электропечи (электрокаменки) к щитку пульту при помощи высокотемпературного кабеля.

Схема распределительного щитка бани

После завершения монтажных работ производится проверка работоспособности осветительных приборов, розеток, электропечи, водонагревателя.

Для запитки бани или сауны используют три вида напряжения:

Однофазное сетевое – напряжение 220 используют как источник для подключения бани или сауны с суммарной мощностью всех приборов и освещения не более 10 кВт;
Однофазное пониженное –напряжением 12-36 В запитывают светильники и светодиодную декоративную подсветку парилки и моечного отделения. Для получения такого напряжения используют специальный понижающий трансформатор типа ЯТП-0,25 220/36В;

Понижающий трансформатор

Трехфазное сетевое – при использовании такого водонагревательного и отопительного оборудования, как электрический конвектор (радиатор), система теплый пол, электропечь или электрокаменка, бойлер, суммарной мощностью более 15-20 кВт, в бане применяют трехфазное сетевое напряжение на 380 В.

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

Нельзя опускать кабель ниже шести метров до проезжей части;
Расстояние до пешеходной части не менее 3,5 метра;
Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
Для ввода в баню применяется стальная втулка;
Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
Создается качественное заземление и потребуется установка громоотвода.

Подключение розеток в бане/сауне

Учитывая агрессивные условия саун и бань, к розеткам накладываются существенные ограничения. Так розетки запрещено располагать в помещениях парилок и помещениях для мытья. Они могут использоваться только в комнате отдыха и предбаннике на высоте 90 см. Класс защиты розетки выбираются не менее IP-44. Розетки желательно использовать с крышками. Розетки устанавливаются на стенах в зависимости от того, какая у нас схема проводки в бане/сауне.

Точный выбор оптимального напряжения

Очень важно грамотно подобрать необходимый уровень напряжения. Всё будет зависеть от конкретного уровня мощности, который потребуется обеспечить в бане

Иногда проводка нужна только для питания электроприборов, источников освещения с минимальным потреблением, а в других случаях возникает необходимость в подключении мощного оборудования. И именно по этим параметрам и будет определять уровень, тип напряжения. Рассмотрим типичные варианты.

Однофазное пониженное. Такого вполне достаточно, когда требуется безопасное напряжение на уровне 12В, 36В. Такие параметры обычно актуальны, когда система электропроводки применяется для подключения осветительных приборов. Пригодится вариант для относительно небольших банных помещений с невысокими потолками, когда потребляется энергия для питания системы освещения.
Однофазное напряжение сетевого типа оптимально для среднего уровня нагрузки. Это уровень в диапазоне 1 – 14 кВт. В таком случае вся сауна будет запитана от типичных однофазных сетей с напряжением в 220В.
Когда нагрузка на электропроводку запланирована повышенная, необходимо выбирать трехфазное сетевое напряжение. Тогда проводка имеет параметры в 20 кВт, 40 кВт. И возможности сразу резко расширятся: можно подключать электрические приборы повышенной мощности, систему теплого пола, электрическую печь, а также различные насосы, водонагревательные котлы.

Когда уже определен необходимый уровень напряжения, приходит время для составления конкретной схемы проводки. В ней обозначают места для размещения каждого потребителя.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
Не следует применять проводники в металлических оболочках.
Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
Категорически запрещается монтаж проводов над печью.
В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
Обязательно используйте защитное зануление.

Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Основные требования

Среди основных требований к проводке в бане выделяют:

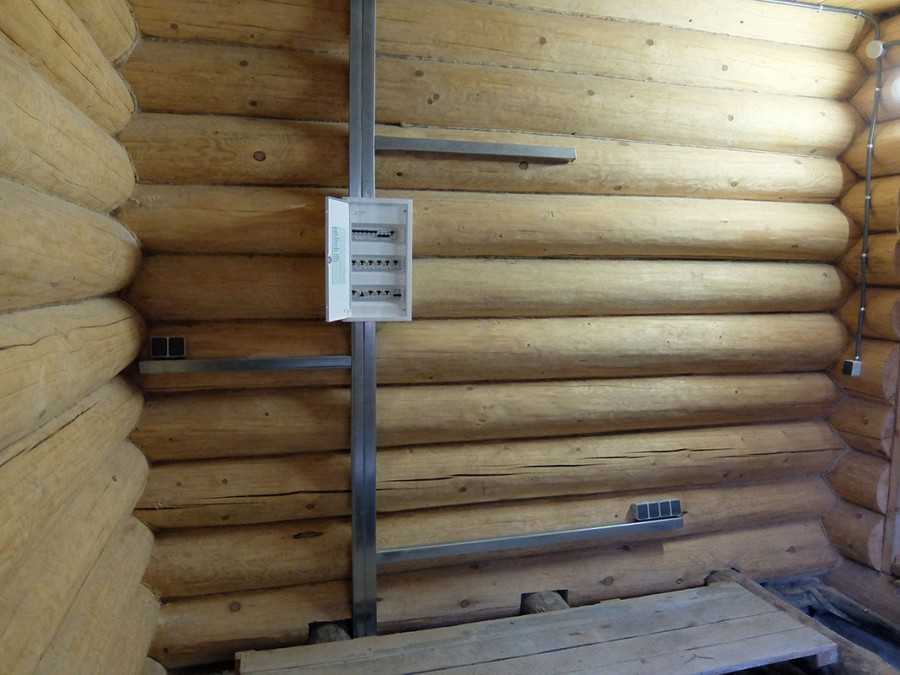

В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
Запрещается вести электропроводку над печью.
Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.

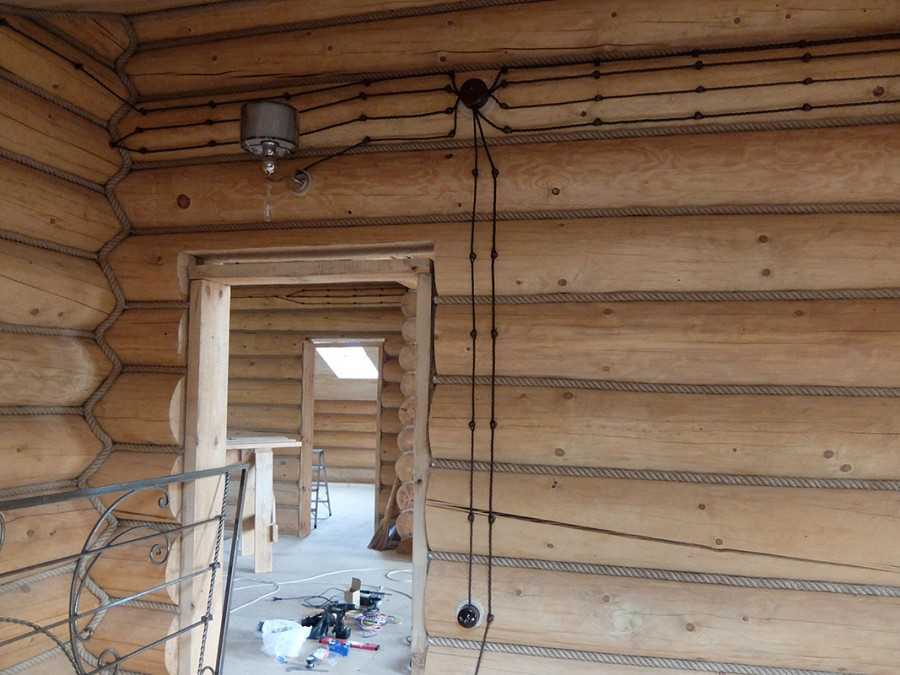

Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Основные электрические приборы для бани

Сауна не может обходиться без светильников. Светильники здесь необходимо использовать только влагозащищенные. Все металлические элементы, которые содержат лампы необходимо заземлять. Если вам необходимо разместить выключатели в парной комнате, тогда они обязательно должны находиться во влагозащищенном корпусе.

Электрика в бане обязательно требует заземления. Рабочее напряжение в светильниках должно быть больше чем 24 В. Все выключатели и розетки лучше выносить за пределы парной комнаты. Это обеспечит большую безопасность.

Для деревянных саун вам обязательно потребуются автоматические выключатели. Они смогут спасти ваше строение от пожара. УЗО в бане должны быть рассчитаны на мощность в 10 ампер. Если у вас есть возможность, тогда светильники лучше размещать в отдельной комнате.

Специфика работы электропроводки в бане

Электропроводка в любом помещении является необходимым элементом благоустройства. Однако, она же служит основным источником опасности и требует большого внимания и тщательности во время монтажа. Электричество в бане используется намного активнее, чем в жилых помещениях, поскольку в большинстве отделений отсутствуют окна. Остаться без освещения во время принятия банных процедур весьма опасно, так как в темноте легко получить травмы или ожоги.

Отдельную сложность и ответственность представляет монтаж проводов и элементов схемы электропитания. В большинстве случаев используется скрытый монтаж, позволяющий защитить электрику от воздействия влажности и высоких температур. При этом, после установки обшивки доступ к проводке затрудняется, поэтому нельзя допускать никаких ошибок или небрежностей. Иначе, как минимум, пропадёт контакт проводов, а в самом сложном случае возникнет пожар. Отделка бани, как правило, производится из древесины и других горючих материалов, поэтому необходимо свести риск к минимуму.

Розетки с защитной крышкойИсточник veson.ru

Особое внимание необходимо уделять защите пользователей от контактов с электрическим током. Если в сауне используются электронагреватели, понадобится грамотно обустроенный заземляющий контур и автоматы отключения питания (УЗО)

Поскольку проводка в бане и парилке работает в сложных условиях, выбирают специальные марки кабеля с двойной изоляцией и достаточным сечением.

Инструменты для монтажа проводки

Перечень необходимого инструментария зависит от того, какую проводку планируют – наружную или скрытую. В первом случае никаких сложных агрегатов не потребуется, пользователю нужно обзавестись:

отвертками для электромонтажных работ;
плоскогубцами и ножом;
изолентой;
строительной рулеткой с гидравлическим уровнем или нивелиром лазерного типа;
дрелью.

Если в бане планируют скрытую проводку, к указанному выше перечню оборудования нужно будет добавить такие инструменты:

перфоратор и специальные коронки, предназначенные для высверливания отверстий под розетки;
материалы для шпаклевания, а именно алебастр, известь, миксер для приготовления смеси, ведро или другая емкость;
шпатели.

Напряжение к бане: воздушным или подземным способом?

Нельзя опускать кабель ниже шести метров до проезжей части;
Расстояние до пешеходной части не менее 3,5 метра;
Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Рекомендуем использовать кабель типа СИП-4, обладающий сечением не меньше 16 мм2 на основе алюминиевого сердечника. Для однофазного варианта применяется версия на две жилы, а для трехфазного на четыре.

Как использовать этот способ:

Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
Для ввода в баню применяется стальная втулка;
Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
Создается качественное заземление и потребуется установка громоотвода.

Выбор светильников

Ограничения по осветительным приборам касаются только парилок. В других помещениях бань каких-либо запретов или ограничений нет.

В качестве мест для размещения светильников в парилке подходят стены. Устанавливать же осветительные приборы на потолке запрещено. Лучшее место для размещения лампы — как можно ближе к полу, так как в этом случае устройство в наименьшей степени подвергается воздействию высокой температуры.

Светильники можно устанавливать лишь во второй и третьей зонах. При этом во второй зоне осветительный прибор может выступать в роли подсветки, а вот в третьей зоне прибор может выступать в качестве главного освещения.

Нормативы определяют материалы, из которых изготавливаются светильники. Корпус производится только из металла, а плафонная часть — из стекла. Осветительное оборудование с пластмассовым основанием применять не рекомендуется, поскольку пластмасса плавится под воздействием тепла. Вместо пластмассы желательно использовать керамику. Герметичность между корпусом и плафоном обеспечивается прокладкой из силикона. Осветительный прибор фиксируется на стене парой саморезов.

Методы монтажа.

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача – провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

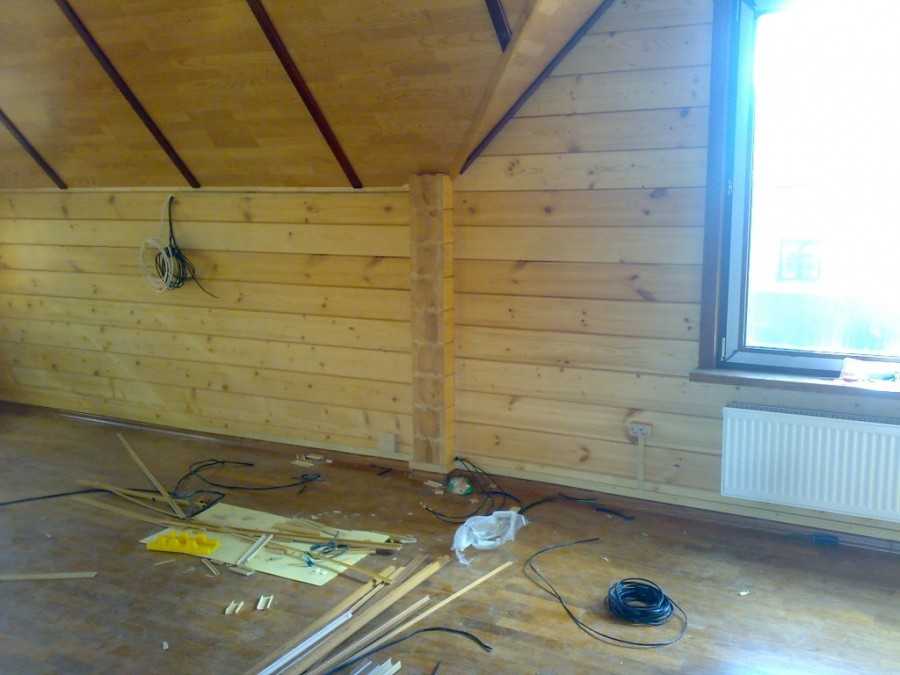

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Шаг первый: Штробление стен.

Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Шаг второй: Прокладка трассы

Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров

Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ. Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе. Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной

Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Шаг третий: Фурнитура и отделка.

Подключение фурнитуры – не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Шаг четвертый: Электрический щит

Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план – схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Шаг пятый: Внешний энергоноситель.

Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Кабель для электропроводки: основные марки

Начнём с материалов. Многие задаются таким вопросом, какой лучше применить кабель для электропроводки? Скажу одно: только медный, жёсткий и обязательно трёхжильный, с двойной, а лучше с тройной негорючей изоляцией. Почему именно такой? Кратко объясню:

NYM — провод для монтажа электропроводки

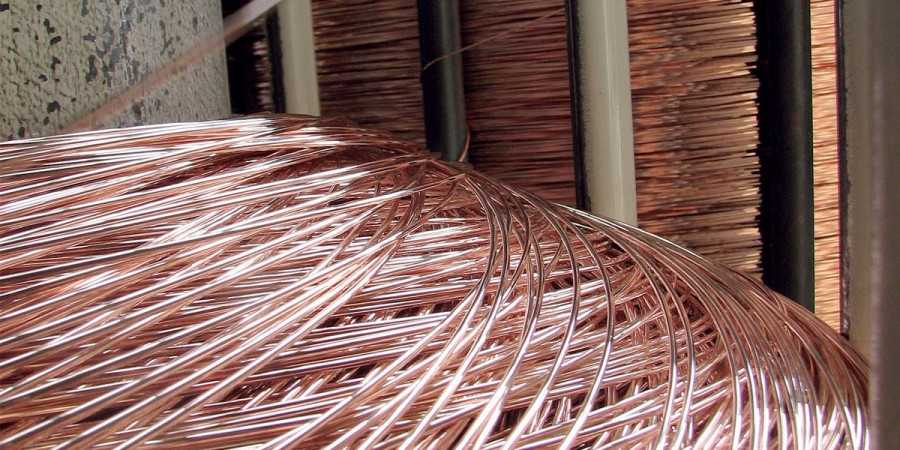

Алюминий по нынешним правилам использовать нельзя (вдаваться в подробности не буду). Медь обладает меньшим сопротивлением, а значит, является лучшим проводником. Медные провода гораздо дольше служат, чем алюминиевые, они меньше подвержены коррозии. Цена на медь на порядок выше, но не следует на этом экономить, так как безопасность и надёжность – прежде всего.

Почему провод должен быть жёстким? Для создания лучшего контактного соединения. Всегда провода греются и отгорают в «слабых местах». Эти слабые места и есть места скруток, спаек, соединений. Гибким проводом, Вы никогда не сделаете хорошую надёжную скрутку. Со временем гибкий провод нагреется, раскрутится и отгорит. Конечно, если пользоваться пайкой проводов, то такого не случиться, но не у каждого есть такая возможность.

Идём дальше. Электропроводка в бане монтируется трёхжильным проводом. Он нужен для заземления. Что это такое и для чего нужно заземление, расскажу в конце статьи.

Двойная или тройная изоляция провода нужна для большей надёжности и безопасности. Она не должна поддерживать горение. Это обязательно. Иначе, при случайном коротком замыкании, весь провод может загореться. Мне на практике доводилось видеть, как горят, казалось бы, не горючие вещи (медные и алюминиевые шины, провода, контакторы). Зрелище малоприятное.

провод ВВГнг

Итак, какой я рекомендую кабель для электропроводки в бане. Это такие широко известные марки: ВВГ- нг, ВВГ-нг- LS, NYM. Лично мой выбор – это NYM, отличный провод, который разрешается прокладывать без гофры, прямо по деревянным конструкциям. Для того, чтобы подключить электрокаменку целесообразно использовать провода марок: РКГМ, ПТЛ-200 или им подобные. Эти одножильные провода, а точнее их изоляция, способны выдержать высокую температуру довольно длительное время.
