Дымоходы: виды, оборудование и эксплуатация, СНиПы -

Керамические

Этот вид дымоходов появился в России совсем недавно, но быстро стал популярным, несмотря на высокую цену. Гладкая поверхность керамического дымохода не нуждается в частой чистке. Каждый элемент керамического дымохода включает:

дымоход из специальной огнеупорной керамики;
теплоизоляционную прослойку из негорючего материала, обеспечивающую безопасное прохождение через стены и кровлю;
защитный чехол из легкого ячеистого бетона.

Керамические дымоходы Данный вид дымохода собрал в себе все достоинства:

гладкую внутреннюю поверхность;
круглое сечение и ровную, хорошую тягу;
отличную термоизоляцию и герметизацию;
жаро- и огнестойкость;
простоту монтажа;
долговечность.

К недостаткам керамических дымоходов относится лишь их высокая стоимость. Их можно использовать для дымоотведения из любых печей, каминов, котлов и колонок.

Вкладыши в дымоход из полимеров

Применение пластика в дымоходных установках имеет свои обоснования в отношении конденсационных котлов, где температура дымовых газов в дымоходе не превышает 60°С. Большое количество агрессивного конденсата предполагает использование химически устойчивых и герметичных материалов. Пластики обладают легким весом, просты в монтаже, имеют естественные изоляционные свойства, но они горючи.

На рынке представлены дымоходные вкладыши, применяемые для быстрого ремонта керамических дымоходов. Они выполнены в виде мягкого рукава, в сложенном состоянии занимающий мало места, он может быть легко проведен по наиболее сложным отрезкам дымохода. Далее рукав изнутри раздувается горячим паром, подаваемым под небольшим давлением из генератора. Излишки пара удаляются через присоединенный клапан. От высокой температуры рукав расширяется, принимая форму дымохода, и затвердевает. Вкладыши можно использовать для дымоходов диаметром до 500 мм и высотой до 200 м. Выдерживают температуру до 250°С.

Покраска шифера: как и чем правильно красить

Основные требования к дымоходным вытяжкам

Обслуживание дымоходов – это обязательный процесс, который позволяет своевременно выявить и устранить возможные неисправности, ухудшение работы вытяжки, нарушение герметичности, перегрев конструкции и другие немаловажные факты. Также к установке и обслуживанию дымоходов предъявляется ряд следующих требований:

Обслуживание дымоходов и вентканалов, а также установка и проведение такой вытяжки производиться только после полного, детального ознакомления со всеми существующими правилами и требованиями. А также согласно индивидуальным особенностям вашего отопительного прибора, выбранным материалам и типу используемого для обогрева топлива;
Сажа, дымоход с которой с каждым разом забивается всё сильнее, должна своевременно устраняться, при этом эксплуатация любого обогревательного прибора производится только с полным соблюдением всех норм и требований к данному процессу. Именно эти аспекты напрямую влияют на то, насколько продуктивно будет работать ваше отопительное оборудование и сколько оно вам прослужит;
Любой отопительный прибор, в независимости от типа используемого топлива и материалов сборки должен эксплуатироваться с полным соблюдением всех существующих норм и требований со стороны пожарной безопасности;
Диаметр и сечение дымоходной трубы также подбирается в каждом конкретном случае строго индивидуально и зависит от того, какой размер имеет выходной патрубок, канал такой установки;
Потоки движущихся воздушных масс также должны иметь оптимальную и наиболее подходящую скорость, которую не следует, как сильно превышать, так и понижать, в идеале такой параметр будет составлять около 20 метров в секунду, о чём можно прочесть в регламенте под номером НПБ-98;
Также все монтажные и установочные работы, производимые своими руками, проводятся только с учетом рекомендаций и инструкций производителей выбранной фурнитуры, материалов, подробней с которыми можно ознакомиться из входящей в комплект инструкции, которая обязательно предоставляется при покупке.

Без дымохода нельзя обслужить печи, камины и котлы

Утепление дымохода и заключение его к короб

Защитный колпак от осадков, мусора и ветра

Обмерзание дымохода обусловлено неисправностями

Также существует и ряд определённых требований, правил и стандартов, которые применяются в момент сборки и установки дымохода на крыше, тут в первую очередь всё зависит от того какой размер и сечение имеет дымоходная труба, какими особенностями обладает сам кровельный участок крыши.

Подробней и максимально точно с данными параметрами и особенностями можно ознакомиться из следующего ГОСТа, а конкретно СНиПа под номером 91 пункт 3.73. Также перед тем как приступить к любым монтажным и установочным работам вам понадобиться ознакомиться с паспортом дымохода, произвести ряд важных расчётов, обусловить все ваши действия и манипуляции специальной подробной сметой, с помощью которой вы сможете максимально точно определите сколько времени и денег вы потратите на монтаж такого дымохода.

В независимости от того, будете вы устанавливать дымоход для подключения и отвода продуктов горения, распада с твердотопливного отопительного агрегата ил прибора работающего на жидком топливе, важно помнить о том, что такая вытяжка. Все её каналы и отдельные элементы собираются и монтируются только строго по направлению снизу вверх и никак иначе!

Чистка и проверка дымохода производится по графику

Дымоход должен соответствовать СНИП

Ржавчины и коррозии на дымоходе

Строение дымохода: вид в разрезе

Кирпичный дымоход для деревянного дома

Дымоход из нержавейки на крыше

Каждый стек и соединение должно плотно соединяться с другой стороной, а также дополнительно герметизироваться, посредством специальных составов и компонентов, имеющих огнеупорную основу и хорошую переносимость воздействия высоких температур.

В целях придания такой вытяжной конструкции дополнительной надежности герметичности, все стуки и соединения фиксируются посредством специальных хомутов, эксплуатация таких дымоходов будет произведена по всем существующим требованиям, нормам и стандартам безопасности.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

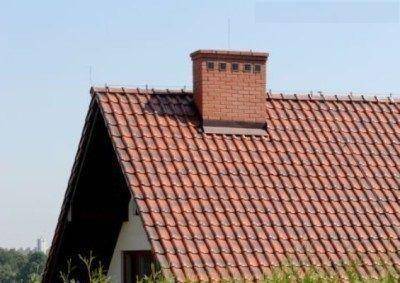

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход в разрезе

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках

Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

Соединительные патрубки, который соединяет трубу с котлом — переходники.
Трубы различной длины.
Проходные патрубки.
Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
Конусообразный наконечник.
Отводы.

Основные правила установки дымохода

Установку газового котла следует проводить только когда соблюдаются все правила установки дымохода.
Необходимо соблюдать правильность подбора параметров дымохода, от которых зависит и дальнейшая работа газового котла.
Важно, чтобы все монтажные работы выполняли высококвалифицированные работники, соблюдая при этом все правила пожарной безопасности.
Необходимо следовать всем рекомендациям производителя.
Необходимо выбирать диаметр дымоходного канала такого же диаметра, как у самого устройства или возможно немного больше.
Воздушный поток в дымоходном канале должен иметь скорость 10-25 метров в секунду (НПБ-98).

Правила прохода через потолок

Проход дымохода через перекрытие необходимо выполнить в соответствии с правилами для обеспечения безопасности всего дома. В этом участке близость к легковоспламеняющимся материалам минимальная, поэтому изоляция должна быть максимальная. Определенные правила зависят и от материалов, из которых изготовлен дымоотвод.

Проход дымохода через деревянное перекрытие

Разберем, как провести дымоход через деревянное перекрытие, какое расстояние и ширина требуется. В данной зоне кирпичный дымоотвод должен иметь стенки толще, чем в других местах. 50 см она должна быть тогда, когда нет дополнительной изоляции, и труба граничит с материалами, которые могут легко воспламениться. Если имеется штукатурка толщиной минимум 25 мм, то допускается ширина 38 см. высота данной разделки над перекрытием должна быть не менее 70 см.

Между строительной конструкцией и разделкой в отверстии дымохода через деревянный потолок обязательно нужно заполнить пространство негорючими материалами. На каждую из сторон толщина должна быть минимум 15 см. Металлические дымоходы через деревянные покрытия должны иметь проходку через гильзы, выполненные из негорючих материалов.

Дымоход из шамота или керамический

Не так давно на российском рынке дымоходов появились системы дымоходов из керамических шамотных труб в оболочке из легкого бетона или нержавеющей стали немецкой фирмы SCHIEDEL. Ко всем преимуществам стальных дымоходов к дымоходам из шамота можно прибавить высокую надежность и долговечность. Элементы таких дымоходных систем состоят из внутренней шамотной трубы, изоляционного слоя на основе базальтовых пород и внешнего кожуха – легкого пенобетона или нержавеющей стали (cистема Shiedel KERASTAR). Всем хорош, но… Цена на такие дымоходы и транспортные расходы будут существенно выше, но это окупается периодом их длительной эксплуатации. Нужно учесть еще сложность, а то и невозможность применения керамических дымоходов там, где требуется большое количество изгибов и поворотов дымовой трубы, ведь по сути керамический дымоход- это прямостоящий «столб», монтируемый из готовых элементов по принципу конструктора «Lego».

Какой дымоход Вам нужен?

Выбор дымохода зависит не только от материала, но и от того, от чего собственно этот дымоход будет отводить дым.

Дымоход для газового котла: должен быть изготовлен из материалов, устойчивых к воздействию кислот — это специальные марки нержавеющей стали, керамика или полимерные соединения.
Дымоход для камина: при строительстве дымоходов для каминов обычно выбирают красный печной кирпич или керамику, в зависимости от того насколько часто Вы будете пользоваться камином и от Вашего бюджета.
Дымоход для бани: дымоход для бани или сауны лучше выбрать из жаропрочной нержавеющей стали, например дымоход- сэндвич.

Дымоходы необходимо также защищать от осадков и ветра, чтобы не возникало обратной тяги. Такую функцию выполняют насадки «зонтики». Наибольшим спросом в настоящее время пользуются насадки из нержавеющей стали различных конфигураций и назначений

Особо хотелось бы обратить Ваше внимание на продукцию такого производителя дымоходов как F.F.Bofill (Испания). Компания зарекомендовала себя за столетнй период производства (Акционерное общество F.F.BOFILL, S

A. образовано в 1880 году в Испании) очень высоконадежным и качественным продуктом — это одностенные и двухстенные (с теплоизоляцией) дымоходы из нержавеющей зеркальной стали, дымоходы из эмалированной (черной) стали, двухстенные (с теплоизоляцией) омедненные дымоходы, коаксиальные дымоходы, аксессуары к ним. Продукция известна во всем мире и пользуется неизменным спросом. Дымоходы сертифицрованы в России и адаптированы к нашим климатическим условиям. Дымоходы Bofill соответствуют все функциональным требованиям дымоходов:

обеспечение тяги;
хорошая теплоизоляция;
долговечность;
эстетическая привлекательность;
простота монтажа и эксплуатации;
пожарная безопасность.
дымоходы Bofill служат для отвода дымовых газов из котлов и газовых колонок и применяются для установки как внутри зданий так и снаружи.

В чем же преимущества дымоходов Bofill?

Высокое качество используемых материалов и современные технологии изготовления, которые позволили достичь высокого качества продукции.
Вполне разумные цены.
Большая номенклатура вспомогательных элементов, которая позволяет осуществлять самые смелые проекты.
Идеально гладкая, зеркальная поверхность обеспечивает отличную тягу, не создает дополнительного сопротивления для выхода продуктов сгорания и не способствует отложению сажи на стенках дымохода.
Порог конденсатообразования преодолевается за несколько минут, что снижает до минимума воздействие агрессивных веществ на стенки дымохода.
Трубы не впитывают продукты сгорания.
Небольшой вес удешевляет транспортировку и упрощает систему монтажа.
Разнообразие фасонных модулей позволяет осуществить монтаж дымоходов Bofill любой конфигурации.
Дымоходы можно смонтировать в уже построенном доме, а также встроить в уже готовый кирпичный дымоход.
Эстетически дымоходы Bofill не портят внешний вид здания , являясь приятным дизайнерским дополнением, а медные дымоходы Бофилл- это просто супер красивый и богатый внешний вид!

Bofill на сегодняшний день несомненный лидер на российском рынке дымоходов, по качеству не имеющий себе равных.

Назад
Вперёд

Дымоходы: виды, особенности

Дымоход является инженерной системой, совмещаемой с печами, обогревательными котлами и каминами. Разница давления, возникающая на его входе и выходе, в системе возникает естественная. Существуют различные классификации дымоходов.

В зависимости от материала изготовления различают дымоходы:

кирпичные;
металлические;
керамические;

асбестовые;
полимерные.

Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам

Условно все существующие виды дымоходов подразделяют на две большие группы: прямые и сложные каналы.

Первый вид конструкций выполняется в виде прямой трубы. Достоинством такого вида дымоходов является обеспечение ими хорошей тяги, недостаток – большие потери тепла. Сложные конструкции оснащают дополнительными каналами. Проходя по ним дым разогревает стенки дымохода, которые становятся дополнительным излучателем тепла в помещении.

Классическим вариантом дымоходов является кирпичная конструкция. Она обладает рядом достоинств, главное из которых большая теплоёмкость. Такие дымоходы наиболее безопасные в эксплуатации, имеют большой эксплуатационный ресурс, обладают механической прочностью, но не могут устанавливаться только на отдельные модели современных обогревательных котлов, печей и каминов. Для них требуется устройство более простых и мобильных дымоходов.

Стальные одноконтурные дымоходы

Конструкции имеют вид трубы, выполненной из нержавеющей стали. В некоторых случаях для изготовления одноконтурных дымоходов для обогревательных котлов и каминов используют оцинкованное железо. Толщина стенок дымовых каналов этого типа начинается от 0,6 мм. Этого недостаточно для обеспечения длительного срока эксплуатации конструкции. Она часто прогорает. Срок службы таких дымоходов редко когда превышает 10 лет.

Способствуют этому:

быстрый и простой монтаж конструкции;
доступность материала и его относительно невысокая стоимость;
малый вес.

Благодаря гладкой внутренней поверхности труб в них не собирается сажа. Такие конструкции не требуют устройства фундамента.

В числе существенных недостатков стальных или оцинкованных одноконтурных дымоходов:

отсутствие утепления;
плохая теплоёмкость;
сложности в стыковке с кровельным материалом.

При монтаже прямого дымохода между ним и кровлей устанавливают специальные прокладки. Можно такие конструкции выводить и через стены.

Стальные двухконтурные дымоходы

Основное отличие от одноконтурных конструкций – наличие двух стенок. Между ними закладывается термоустойчивый изоляционный материал. Конструкции можно стыковать вплотную с кровлей. Чаще всего дымоходы этого типа используются для устройства бокового выхода.

Керамические дымоходы

Конструкции состоят из керамической трубы и теплоизоляционного материала. Оболочкой для керамической трубы служит трубка из ячеистого бетона. Чаще всего, последняя имеет квадратное сечение.

К достоинствам конструкции относят:

простота монтажа;
высокая степень огнестойкости конструкции;

длительный срок эксплуатации;
гладкая внутренняя поверхность.

Асбестовые дымоходы

Одностенные конструкции обладают высокой степенью термоустойчивости. Дымоходы представляют собой прямостоящую трубу с круглым сечением и внутренней шероховатой поверхностью. Могут быть установлены на печи и камины, имеющие верхний канал вывода дыма.

В числе достоинств асбестовых дымоходов:

невысокая стоимость;
малый вес;
огнестойкость.

Несмотря на все достоинства, у асбестовых дымоходов есть много минусов. Главный из них – низкая степень механической прочности. В трубах такого типа может скапливаться конденсат. Дымоход может иметь только прямую вертикальную форму. Очень часто его приходится очищать от сажи.

Полимерные дымоходы

Самая дешёвая конструкция, не отличающаяся надёжностью. Может использоваться как временное решение. Подходит только для подключения к газовым котлам. Несмотря на это, у полимерных дымоходов есть свои достоинства.

Среди достоинств:

невысокая стоимость;
гладкая внутренняя поверхность;

Полимерные трубы часто используют для ремонта старых кирпичных дымовых каналов. Их просто вставляют в существующую конструкцию.

Монтаж дымохода из нержавейки

Собственно, если схема дымохода тщательно продумана, получено согласование контролирующих органов (это – обязательное условие), закуплены все необходимые детали будущей системы, то монтаж не представляет особой сложности. Все элементы снабжены адаптированными участками сопряжения, и присоединение их одного к другому является простой и интуитивно понятной задачей.

Стыки труб, особенно внутри жилого помещения, желательно дополнительно усилить специальным герметиком, выдерживающим температуру до 1000—1500º — его несложно найти в специализированных магазинах, занимающихся реализацией комплектующих для дымоходов. Это позволит гарантировано избежать проникновения в помещения опасных для здоровья продуктов сгорания и снижения тяги в системе.

Герметик для дымоходных систем

При креплении дымохода на внешней стене на кронштейны расстояние между ними должно быть не более 2 м. Обязательным является кронштейн (опора) в местах прохода трубы чрез стену и крепления сборника конденсата (ревизионного отсека).

Если монтаж ведется внутри помещений, то главное внимание уделяется местам прохода через перекрытия. Некоторые производители дымоходных систем включают в свой ассортимент специальные элементы для этих целей

Но, если таковых нет, их несложно изготовить и самостоятельно.

Самостоятельно изготовленный короб для прохода через перекрытие

По сути, это короб с центральным отверстием для прохождения трубы соответствующего диаметра, и длиной стенок, обеспечивающих требуемое расстояние дымохода от материала перекрытия. Очень часто его изготавливают также их нержавеющей стали.

Он же, установленный в нужное место

Он крепится в толще перекрытия, свободное пространство в нем заполняется негорючим материалом (базальтовой ватой или керамзитом). Сверху и снизу он может быть закрыт декоративной пластиной.

Сверху и снизу можно закрыть пластиной

На кровле – несколько другой подход.

Во-первых, если она имеет определенный угол с горизонтом, отверстие под трубу будет иметь не круглую, а эллипсовидную или прямоугольную вытянутую форму.

Вырез в кровле под дымоходную трубу

Во-вторых, следует сразу учитывать расположение потолочных балок и стропил – необходимо, чтоб дымоход проходил примерно по центру расстояния между ними.

Монтаж прохода через кровлю

В-третьих, помимо термоизоляции, необходимо предусмотреть сверху гидроизоляцию – так, чтобы атмосферные осадки или сконденсировавшаяся влага не проникали в чердачное помещение. Сегодня несложно приобрести специальные гибкие элементы, которые подойдут под любой профиль кровли.
Нелишним на дымоходную трубу будет одеть «юбку», которая защитит стык с кровлей от прямого попадания дождя.

«Юбка» для защиты прохода через кровлю от прямого попадания дождевых струй

Сверху труба увенчивается оголовком – зонтиком. В ряде случаев, о которых уже упоминалось, потребуется установка специального элемента – искрогасителя.

Промышленные дымоходы: особенности и разновидности

Промышленные дымоходы — конструкции, которые входят в состав котельных и используются только для отвода продуктов сгорания посредством естественной или искусственной тяги. Искусственная тяга в таких дымовых каналах обеспечивается за счёт специальных устройств — дымососов и вентиляторов.

Самонесущий металлический дымоход. Такие дымоотводные трубы имеют длину не больше 30 м и могут быть двух типов: одноствольные и многоствольные. Конструкции многоствольного типа включают в себя несколько труб, которые относятся к общему каркасу. Самонесущие стальные дымоходы фиксируются на бетонном фундаменте посредством анкеров.

Такие конструкции теплоизолируются минеральной ватой и в дополнение оснащаются цилиндрическим ободом из металла (обечайкой). Обечайка изготавливается из разных металлов: стали, оцинковки, алюминия. Преимущества самонесущих металлических дымоотводов:

демократичная цена;
лёгкость установки.

Из недостатков таких конструкций можно выделить только большую массу, которая затрудняет их транспортировку и монтаж.

Фермовая конструкция. Включает в себя несущую колонну (ферму), а также несколько стволов, которые имеют разные показатели сечения. Показатель сечения вспомогательного ствола в такой конструкции, как правило, не превышает 1500 мм. В свою очередь, несущая колонна изготавливается из профилированной трубы и может быть трёхгранной или четырёхгранной. Высота несущей колонны не превышает 50 м.

Промышленные дымоходы бывают разных типов, но все они выполняют одну функцию — выводят наружу продукты горения

Модуль такой конструкции, посредством которого осуществляется газоотвод, состоит из трёх основных слоёв:

внутренний слой, резистентный к активным химическим соединениям;
промежуточный теплоизоляционный слой. В большинстве случаев промежуточный слой представлен минеральной ватой и имеет ширину от 5 до 6 см;
наружный слой из листовой стали.

Промышленные дымоходы из стали этого типа имеют меньший вес в сравнении с самонесущими конструкциями, однако, их стоимость более высока.

Колонные дымоотводные трубы. Такие конструкции включают в себя обечайку и несколько газовых труб, показатель сечения которых не превышает 1500 мм.

Материал газоотводной конструкции этого типа выбирают в зависимости от того, какими свойствами обладает отводимый газ. Оснащение колонных конструкций теплоизолятором является необходимым условием, несоблюдение которого может нарушить тягу в системе. Такие коммуникации рекомендуется использовать на слабоохраняемых объектах, так как они являются наиболее защищёнными среди всех промышленных дымоходов.

Фасадные газоотводы. Монтаж таких дымоходов производится на готовый фасад котельной, поэтому финансовые затраты в этом случае минимальны. Промышленные дымоходы этого типа производятся из стали определённой марки. Наружный слой таких дымоходов производится из чёрной стали. Дымоход из чёрной стали отличается повышенными прочностными характеристиками, а также резистентностью к высоким температурам, что исключает возможность его быстрого разрушения.

Трубы, подверженные сильной ветровой нагрузке, закрепляют растяжками

Конструкция на растяжках. Такие дымоходы монтируются на растяжках и закрепляются посредством рёбер жёсткости. Ствол в этом случае представлен стальной дымоотводной трубой.
