Разновидности схем 2-х-трубной системы
Существует несколько вариаций 2-х-трубного отопления, каждая из которых имеет свои нюансы, которые следует учитывать при выборе.
Двухтрубная система с прямым возвратом
В двухтрубной системе прямого возврата общая длина трубы от насоса до каждого радиатора короче для радиаторов, расположенных ближе к насосу, и длиннее для более удаленных радиаторов. По этой причине перепад давления может быть значительно выше на ближайшем радиаторе, чем на самом дальнем.
Это необходимо учитывать при проектировании системы. Преимущество системы прямого возврата заключается в том, что маршрутизация труб более проста по сравнению с системой обратного возврата.
Двухтрубная система с обратным возвратом (система Тичельмана)
В двухтрубной системе обратного возврата общая длина трубы от насоса до каждого радиатора одинакова для всех радиаторов на одном этаже. Это дает благоприятное распределение воды.
Двухтрубная система с верхним трубопроводом
Распределительная труба расположена в подвесном потолке, а вентиляционные отверстия установлены в центральных положениях. Этот тип системы распространен в больших зданиях, так как его относительно легко сбалансировать и регулировать. Также легко расширить систему.
Двухтрубная система с напольным трубопроводом
Эта система очень распространена в домах и зданиях, где трубопроводы не могут быть установлены в доступном потолочном пространстве. Распределительные трубы расположены под полом. В многоэтажных зданиях вентиляционные винты необходимы на радиаторах. Циркуляционные, встроенные одноступенчатые насосы обычно используются для двухтрубных систем отопления в бытовых и коммерческих системах отопления.
Однотрубная горизонтальная
Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.
При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя. После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.
Достоинства и недостатки схемы
Для начала мы рассмотрим основные достоинства схемы:
- простота реализации;
- отличный вариант для небольших домов;
- экономия материалов.
Однотрубная горизонтальная схема отопления — отличный вариант для небольших помещений с минимальным количеством комнат.
Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.
Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.
Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.
Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.
Особенности монтажа однотрубной горизонтальной системы
Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.
Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.
Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах. Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.
Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.
Способы организации системы
Различают вертикальный и горизонтальный способы установки двухтрубной системы. На фото двухтрубные системы отопления этих видов четко отличаются друг от друга.
Воздух в такой системе поднимается вверх, где-либо выходит через бак, либо спускается с помощью вентеля. Удобны в эксплуатации и установке. В вертикальных системах чаще используют естественную циркуляцию теплоносителя.
При горизонтальной разводке трубы проводятся по поверхности пола или под ним. Трубы устанавливают под наклоном, обязательно устанавливается насос для устранения воздушных пробок. Горизонтальная система актуальна для одноэтажных или двухэтажных домов.
Однотрубная система отопления с верхней разводкой
Виды однотрубного отопления с верхней разводкой В каких случаях актуально установка двухтрубной вертикальной системы отопления с верхней разводкой? Чаще всего подобная схема применима для небольших домов площадью до 100 м². Рассмотрим пример организации для самой распространенной системы с естественной циркуляцией теплоносителя.
В зависимости от способа подключения радиаторов схема отопления с верхним розливом естественной циркуляцией разделяется на два типа – с попутным и встречным движением теплоносителя.
Встречная схема
Характеризуется последовательным подключением радиаторов и различным направлением движения воды в основной и обратной трубе. В этом случае система отопления однотрубная с верхней разводкой, схема которой имеет ряд особенностей, отличается такими параметрами:
- Невозможность регулировки степени нагрева в каждом радиаторе;
- Зависимость нагрева теплоносителя от протяженности магистрали. Чем дальше радиатор установлен от котла — тем ниже температура поступающей в него воды. Чтобы нормализовать температурный режим во всех помещениях следует устанавливать батареи с различным числом секций;
- Соблюдение угла наклона верхней подающей магистрали. В среднем на 1 м.п. наклон в сторону движения жидкости должен составлять 5-7 мм.
Обязательно для верхнего розлива в системе отопления должен быть предусмотрен расширительный бак. Он располагается в самой верхней точке и выполняет несколько функций. Основной является стабилизация давления при нагреве воды в трубах. Если же установлен бак открытого типа — через него можно доливать теплоноситель.
Попутное движение воды
Подключение радиатора с обвязкой байпасом В этом случае направление движения горячего и застывшего теплоносителя одинаково. Для улучшения эксплуатационных технические характеристики для верхней и нижней разводки отопления специалисты рекомендуют для каждого радиатора устанавливать байпас. Это прямой отрезок трубы, соединяющий входной и выходной патрубки радиатора. В комплектацию байпаса обязательно входит запорная арматура. В качестве дополнительного элемента контроля можно установить терморегулятор. В таком случае батарею может попадать не весь объем теплоносителя. Регулировка осуществляется с помощью запорной арматуры. Для подобной схемы отопления однотрубной с верхней разводкой присущи такие положительные качества:
- Возможность осуществлять ремонтные работы без остановки системы. Для этого весь поток воды направляется через байпас;
- Установка терморегулятора вместе с трехходовым клапаном формирует систему автоматического регулирования степени нагрева радиатора.
Однако система отопления с верхней разводкой и установленными басами по стоимости выше чем обыкновенная проточная. Это связано с монтажом дополнительных материалов и комплектующих.
Возможные неполадки и способы их устранения
Многие здания в крупных городах имеют существующие одно- и двухтрубные системы парового отопления.
Схема двухтрубной системы отопления
Как 1-трубные, так и 2-х-трубные системы время от времени имеют проблемы с управлением, что приводит к неравномерному нагреву, высоким расходам топлива и гидроудару.
Давайте сейчас рассмотрим современные системы, лучшие практики, а также устранение неполадок для поддержания комфортной среды и экономия энергии.
Обогревательные системы позволяют конденсату и пару перемещаться по всей системе в пределах одних и тех же труб.
По мере того как котел создает пар, он проходит через трубы и поднимается вверх к радиаторам, где он нагревает пространство и конденсируется. Затем этот конденсат возвращается по той же трубе (трубам) обратно в котел.
Трубы и радиаторы все наклонены назад к котлу, чтобы позволить этой системе работать под действием силы тяжести.
Для того чтобы система работала хорошо, поток пара должен быть сбалансирован. Регулируемые воздушные клапаны должны быть установлены на каждом из радиаторов. Таким образом, радиаторы, расположенные ближе всего к котлу, могут иметь меньшее отверстие на воздушном клапане.
Радиаторы, расположенные дальше от котла, могут иметь большее отверстие. Это позволяет пару течь более равномерно по всей системе, так как радиаторы, расположенные ближе всего к котлу, не перегреваются, а радиаторы, расположенные дальше от котла, не нагреваются.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Воздушные клапаны можно использовать для отключения пара в незанятые помещения. Если воздушный клапан полностью закрыт, пар не будет поступать в радиатор.
Воздушные клапаны работают с помощью сильфона, заполненного спиртово-водяной смесью. Температура такова, что воздух может выйти, но, когда пар присутствует при высокой температуре, он превращается в газ, расширяя сильфон, который закрывает клапан. Воздушные клапаны следует проверять каждые три — пять лет, так как они могут выйти из строя и необходимы для правильной работы системы.
Автоматически регулируемые воздушные клапаны
Они могут быть установлены для различных температур от комнаты к комнате. Хотя они и стоят дороже, чем простые воздушные клапаны, они на самом деле реагируют на малейшие изменения температуры, а не просто на количество пара в радиаторе. Управление заметно лучше, и это более качественный продукт, чем простые воздушные клапаны.
Типы двухтрубных систем
Двухтрубные системы делятся на виды в зависимости от:
- типа контура (открытый и закрытый);
- способа и направления тока воды (проточные и тупиковые);
- способа перемещения теплоносителя (с естественной и принудительной циркуляцией).
Системы с открытыми и закрытыми контурами
Двухтрубная система открытого типа в городских квартирах не прижилась из-за особенности, связанной с верхней разводкой труб, предполагающей использование расширительного бака. Это приспособление дает возможность контролировать и пополнять водой отопительную систему, но в квартире не всегда имеется место для монтажа такого объемного устройства.
Проточные и тупиковые
В проточной системе направление тока воды в подающей и отводящей трубе не изменяется. При тупиковой схеме теплоноситель в трубах подачи и возврата движется в противоположных направлениях. В такой сети устанавливаются байпасы, а радиаторы располагаются на замкнутых участках, что дает возможность отключать любой из них, не нарушая работу отопления.
С естественной и принудительной циркуляцией
Для естественной циркуляции воды укладка труб производится с обязательным уклоном, в верхней точке системы устанавливается расширительный бак. Принудительная циркуляция осуществляется за счет насоса, установленного в возвратной трубе. Такая система требует наличия воздухоотводящих клапанов или кранов Маевского.
Варианты схем отопительных систем
Главный критерий разделения всех отопительных приборов — вид топлива. Кроме этого есть универсальные котлы, работающие на нескольких типах топлива, что позволяет экономить на потреблении электричества. Предлагаем ознакомиться с существующими схемами подключения различного оборудования для обогрева.
- Однотрубная. Является простым вариантом для прокладки магистрали для теплоносителя в частном и многоэтажном доме, а также на промышленном предприятии. Применяется в тех случаях, когда проложить трубопровод необходимо быстро и с минимальными финансовыми вложениями. Единственный нюанс, это ограничение протяженности трубопровода по дому до 30 м. Выделяют три типа однотрубной схемы подключения: горизонтальная, вертикальная и «Ленинградка». Отличаются между собой способом подвода и отвода теплоносителя к батареям.
- Двухтрубная. Батареи подсоединяются подающей магистрали и обратной. Так распределение тепла по зданию происходит более равномерно. К каждому теплообменнику вода поступает примерно с одинаковой температурой. Подобная схема в основном используется в многоэтажных домах с большим количеством обогреваемых помещений. Есть варианты нижнего и верхнего подключения.
- Лучевая. От двух общих для этажа коллекторов к каждому из радиаторов подходит две трубы. Сами коллекторы подключены к общему котельному оборудованию. При такой схеме можно подключать к отоплению не только батареи, но и «теплый пол». Прокладку лучевой системы необходимо выполнять еще на этапе строительства дома, т. к. внедрять ее в уже готовую постройку будет крайне тяжело.
Какая система отопления лучше
Какая лучше: однотрубная или двухтрубная система обогрева, каждый пользователь решает для себя сам. Выбор зависит от типа жилья и финансовых возможностей.
Кроме этого существует отопление с естественной и принудительной циркуляцией. В первом случае вода проходит по контуру под естественными силами, во втором благодаря работе циркуляционного насоса.
Коллекторная схема отопления
В ней теплоноситель распределяется по радиаторам через коллектор, что обеспечивает равномерный прогрев помещений, а также позволяет отапливать дома практически любой конфигурации и площади. Коллекторная схема также позволяет регулировать степень нагрева отопительных приборов, меняя расход теплоносителя и скорость его движения с помощью запорной аппаратуры.
Однотрубная схема отопления
Этот способ разводки теплоносителя является самым простым и при этом эффективным. Схема проста в реализации, но ее недостатком является неравномерность прогрева помещения. Дело в том, что теплоноситель по мере движения остывает и к последнему отопительному прибору подается со значительно меньшей температурой, чем к первому.
Исправить положение можно добавив байпасную (обводную) линию меньшего диаметра и установив на каждом отопительном приборе регулировочный кран. Такую систему часто называют «ленинградкой».
Подключение радиаторов отопления при двухтрубной системе
В двухтрубной системе реализуется любой из способов подключения радиаторов: диагональное (перекрестное), одностороннее и нижнее. Самый лучший вариант — диагональное подключение. В этом случае теплоотдача от отопительного прибора может быть в районе 95-98% от номинальной тепловой мощности прибора.
Схемы подключения радиаторов к двухтрубной системе
Несмотря на разные значения потерь тепла при каждом из типов подключения, все они используются, просто в разных ситуациях. Нижнее подключение, хотя и самое непроизводительное, чаще встречается, если трубы проложены под полом. В этом случае оно реализуется проще всего. Можно при скрытой прокладке подключать радиаторы и по другим схемам, но тогда или на виду остаются большие участки труб, или прятать их нужно будет в стену.
Боковое подключение практикуют в случае необходимости при числе секций не более 15. В таком случае потерь тепла почти нет, а вот при количестве секций радиатора больше 15 требуется уже диагональное подключение, иначе циркуляция и теплоотдача будет недостаточны.
Двухтрубная система отопления
Данная конструкция имеет более сложное устройство, но и отличается эффективностью и функциональностью.
Вложенные средства компенсируются комфортностью для людей, простотой обслуживания и модернизации.
Принцип действия и схема работы
Двухтрубные коммуникации представляют собой два стояка и расположенные между ними радиаторы, теплый пол и другие потребители тепла. Подача проводится по одной линии, по обратной ветке охлажденная жидкость возвращается в котел. Именно поэтому такие конструкции называются двухтрубными.
Классификация: нижняя и верхняя разводки
Различают два типа систем по расположению магистралей. Выбор осуществляется исходя из особенностей строения и возможностей выделения площадей под дополнительное оборудование. Классифицируются двухтрубные коммуникации на вертикальные для высотных домов и горизонтальные для одноэтажных строений.
При верхнем варианте вся развязка обустраивается на чердаке или техническом этаже здания. Одновременно производится монтаж расширительного бака, который тщательно утепляется. После котла монтируют помпу, подающую теплоноситель на верхний уровень.
В случае с нижней разводкой горячий стояк располагается выше обратки. Отопительный котел устанавливается в подвале или на первом этаже с заглублением ниже пола. К трубопроводу подключают верхнюю воздушную магистраль для стравливания воздуха из радиаторов.
Достоинства и недостатки
Основные преимущества двухтрубной конструкции состоят в следующем:
- Одновременная передача теплоносителя в потребители позволяет регулировать температуру индивидуально в каждом помещении. При необходимости радиаторы перекрываются полностью, если комнатой длительное время не пользуются.
- Возможность снять для ремонта или замены отдельные приборы не отключая подачу тепла в остальные батареи. Для этого используются шаровые краны, с помощью которых перекрывается поток воды на входе и выходе из радиатора.
- Нет необходимости установки центробежного насоса. Вода поднимается из котла вверх за счет разности температуры на входе и выходе.
- Выбор попутного или тупикового варианта конструкции. Это дает возможность сбалансировать распределение тепла без проведения постоянных настроек и регулировок.
Недостатки конструкции такие:
- Использование при строительстве большего количества труб и комплектующих. Это приводит к усложнению строительства, росту затрат финансов и времени.
- Росту стоимости, если магистраль изготавливается из стали или алюминия. Использование армированных полипропиленовых труб значительно сокращает бюджет строительства.
- Не всем нравится обилие коммуникаций в интерьере. Их можно прятать в стены или коробы. А это — дополнительные расходы и сложности с обслуживанием.

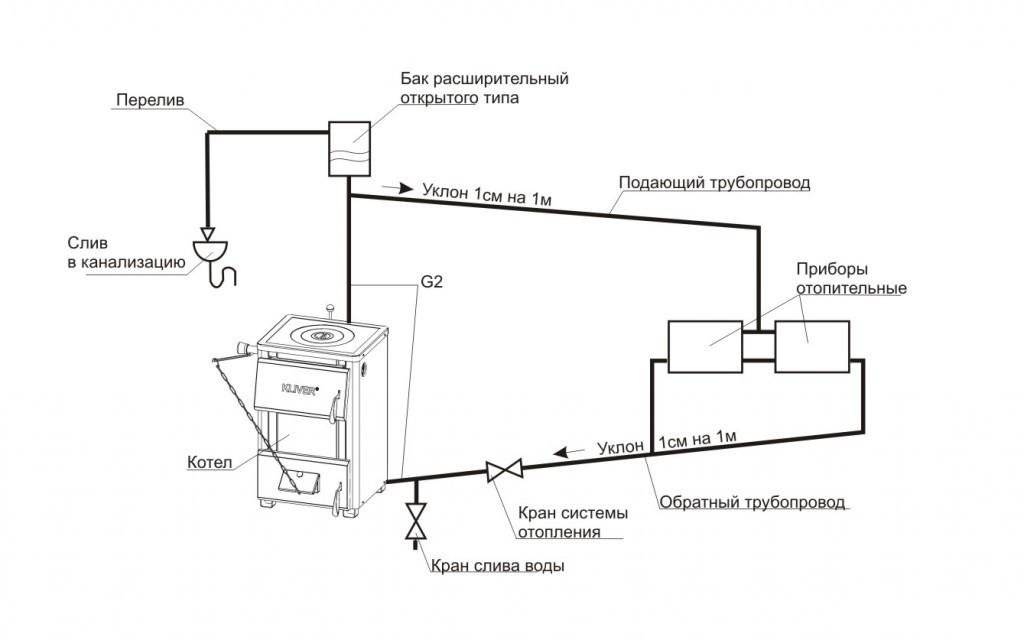

Система с естественной циркуляцией
Принцип работы этой системы заключается в том, что котел нагревает теплоноситель, его плотность уменьшается с увеличением температуры.
Холодный теплоноситель вытесняет нагревшийся вверх, тот перемещается по системе, отдавая тепло, а затем, набрав плотность, возвращается обратно в котел и т.д.
Таким способом осуществляется циркуляция жидкости по системе, сопровождающаяся обогревом помещения, без насоса и другого дополнительного оборудования.
- Воздушный солнечный коллектор — что это такое и как сделать своими руками. Пошаговый мастер-класс и советы по применению в системе отопления (110 фото и видео)
Монтаж труб отопления: способы разводки и правила размещения отопительной системы (125 фото)
Отопление в двухэтажном доме: проекты, схемы и системы отопления своими руками (125 фото и видео)
С момента включения котла до момента, когда температура в помещении зафиксируется, проходит достаточно много времени и это своего рода недостаток.
Еще одним минусом является условие наклонной установки труб, что просто необходимо для того, чтобы жидкость двигалась в требуемом направлении.
Существенный плюс заключается в способности системы к саморегуляции – при понижении температуры окружающей среды, скорость циркуляции увеличивается.
Кроме температуры на скорость движения жидкости влияют следующие факторы: радиус труб, материал из которого они изготовлены, их сечение, количество поворотов в системе, наличие арматуры и ее вид.
Плюсы и минусы 2-х-трубной системы
К плюсам такого отопления можно отнести следующие пункты:
- Система более надежна и менее уязвима к разморозке;
- Параллельный принцип подключения, обеспечивающий большую теплопроизводительность;
- Возможность продления, как в вертикальном, так и в горизонтальном направлении, что особенно удобно при расширении жилого помещения (пристройке жилых помещений);
- Возможность ручного регулирования температуры для каждого помещения.
К минусам отнесем следующее:
- Более высокая стоимость;
- Монтаж происходит несколько сложнее;
- Потребуется большее количество расходного материала (труб).
Однотрубная схема отопительных систем
Однотрубная система отопления: вертикальная и горизонтальная разводка.
В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.
Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.
Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.
В многоэтажных домах используется вертикальная однотрубная система отопления.
В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.
Отопление по однотрубной схеме в частном доме.
В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.
Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.
Видео о устройстве однотрубной схемы отопления в многоквартирном доме:
Монтаж двухтрубной отопительной системы с верхней и нижней разводкой
Двухтрубная система имеет разновидности по схеме монтажа. Наиболее часто используются верхний и нижний типы разводки.
Верхняя разводка
Укладка верхней разводки предполагает монтажные работы по закреплению системы отопления под потолочной частью комнаты. К батареям, установленным в местах скопления холодного воздуха (оконные проемы, балконные двери), подаются ответвления, идущие от главного трубопровода. В нижнюю часть трубопровода, который является отводным, попадает жидкость, в процессе циркуляции успевающая остыть. Такая система подходит для обширных помещений, в однокомнатных или двухкомнатных квартирах установка отопления с верхней разводкой не рекомендуется, так как это с экономической и с дизайнерской точки зрения невыгодно для владельца.
Монтаж отопительного контура с верхней горизонтальной разводкой выполняют по следующей схеме:
- Угловой фитинг, необходимый для подсоединения трубы, направленной вверх, монтируют к отводу котла.
- С помощью тройников и углов производят горизонтальный монтаж верхней линии: тройники устанавливают над батареей, углы – по бокам.
- Завершающим этапом монтажа верхней горизонтали является установка тройников с патрубками на батарее, дополненной перекрывающим вентилем.
- На нижней ветке производится присоединение отводящих концов к общей возвратной магистрали, на участке которой устанавливается нагнетающая насосная станция (циркуляционный насос).
Нижняя разводка

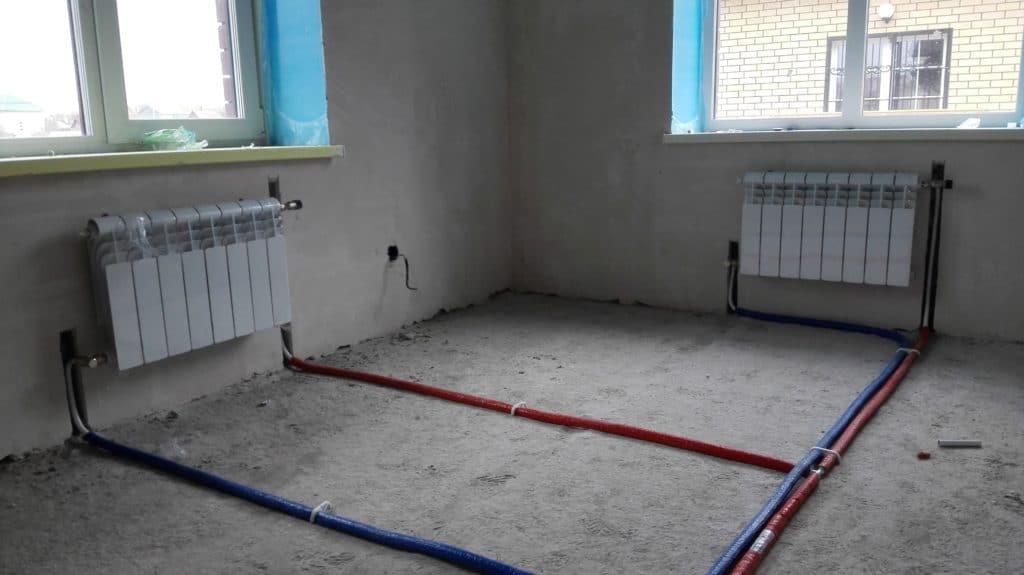

В сети с нижней разводкой монтируются отводящие каналы и подающие теплопроводные трубы. Превосходство нижней схемы монтажа выражается в следующем:
- Трубы отопления расположены в нижней, малозаметной части помещения, что дает больше возможностей для реализации различных дизайнерских проектов.
- Минимальный расход труб: все монтажные работы ведутся практически на одном уровне. Точка разводки и патрубки радиаторов располагаются на небольшом расстоянии друг от друга.
- Благодаря простоте схемы монтаж такой системы будет под силу даже непрофессионалу.
Одним из минусов схемы является сложность регулировки и балансировки, но простота монтажа и надежность в эксплуатации перекрывает эти недостатки.
- Монтажные работы начинают с отвода от патрубков котла с помощью углового фитинга по направлению вниз.
- Разводка выполняется на уровне пола вдоль стены с помощью двух одинаковых по диаметру труб. Одна из них соединяет патрубок котла с входом в батарею, другую подводят к принимающему трубопроводу.
- Соединения радиаторов с трубами выполняют с помощью тройников.
- Расширительный бачок располагается в высшей точке подающей трубы.
- С циркуляционным насосом соединяется конец отводящей трубы, сам насос располагается у входа в нагревательный бак.
