Установка духовки в кирпичную печь: разберем детально

Облицовка печи плиткой.

Как закладывать дрова в печь.

Печь в деревянном доме.

Облицовка печи плиткой.

Я много видел работоспособных и тёплых печей сложенных по крестьянски.

Где то хозяева экономят и решают строить печь на рядовом кирпиче, ну а где то и сам печник не предлагает делать лицевую кладку в расшивку.

Вот частенько поживут хозяева с такой печкой и возникает нужда, как то, её облагородить.

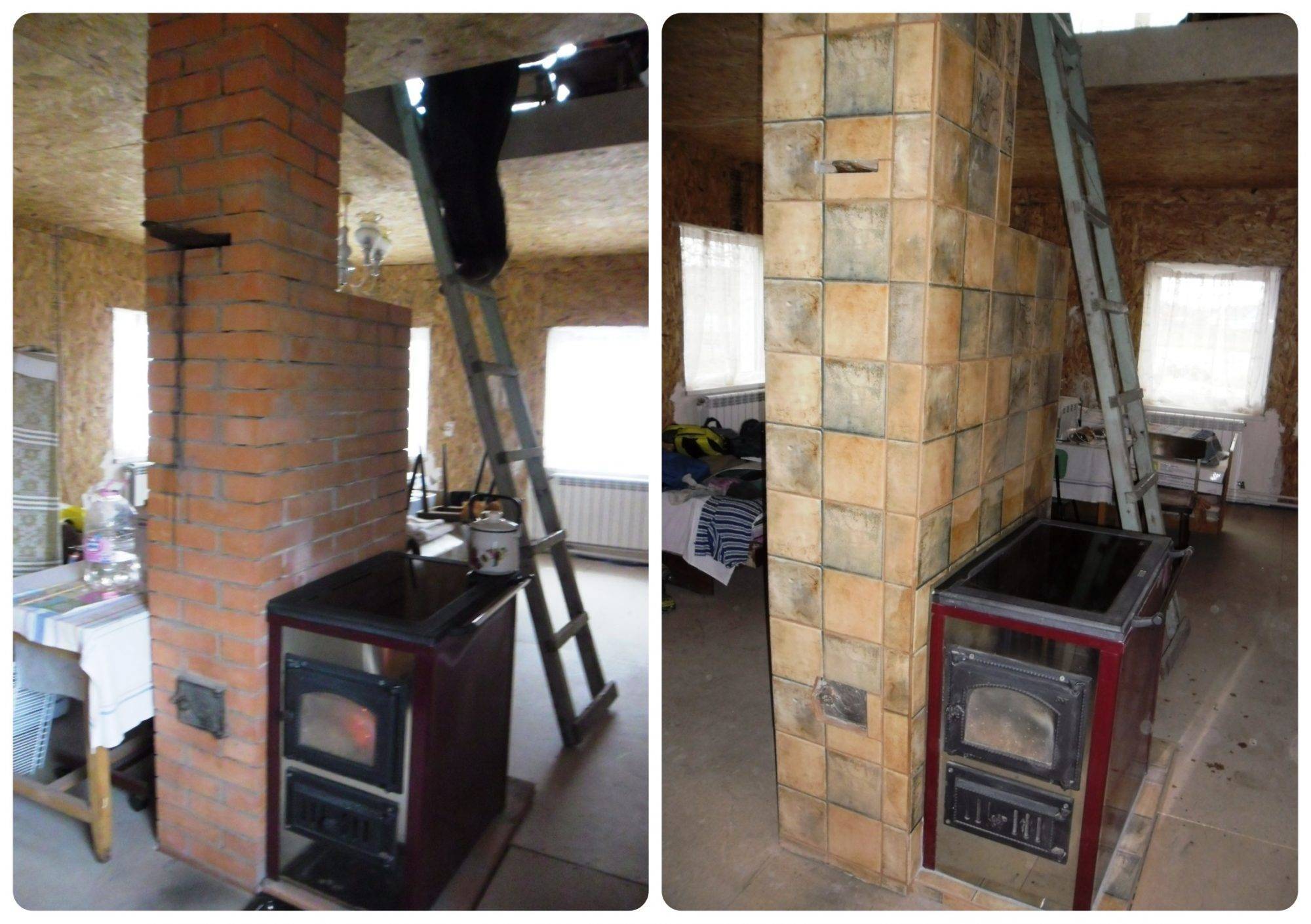

Первое, что приходит на ум, это облицевать печь керамической плиткой.

Вроде и плитка есть недорогая, и выбор большой, да и работа понятная.

Подбирай плитку, да лепи на плиточный клей.

Но, со временем, почему то, начинает плитка трещать да отваливаться.

Тут то и оказывается, что не всё так просто и чтобы приклеить плитку на печь надёжно недостаточно просто клея.

Надёжный способ облицовки печи керамической плиткой.

Особенности облицовки печи.

1. На печи большое количество углов и маленьких поверхностей, это усложняет плиточные работы.
2. Перед облицовкой плиткой, кирпичную кладку, необходимо выравнивать штукатурным слоем.

Материалы необходимые для облицовки печи керамической плиткой.

1. Сетка штукатурная металлическая.
2. Саморез с плоской шляпкой для листового металла. Длина 50 мм. без сверла.
3. Смесь Плитонит Суперкамин термокладка.
4. Клей плиточный Суперкамин термоклей.
5. Затирка для плитки керамической.
6. Грунт пропиточный.

Ход работы по облицовке печи плиткой.

1. Грунтуем кирпичный корпус печи пропиточным грунтом.
2. Крепим на корпус печи металлическую штукатурную сетку.
3. Штукатурим печь базовым слоем штукатурки.
4. Грунтуем оштукатуренную печь.
5. Клеим керамическую плитку на печь.
6. Затираем швы между плитками.

1. Грунтуем печь пропиточным грунтом.

Штукатурный слой более цепко схватывается с загрунтованной поверхностью.

Поэтому я рекомендую грунтовать, кирпичную стену, перед нанесением штукатурки.

2. Крепим сетку на печь.

Я использую металлическую сетку, она надёжно и крепко армирует штукатурный слой не позволяя печи разрывать плитку.

Сетку крепим как можно плотнее к печи фиксируя её саморезами с плоской шляпкой (50 мм.).

Саморезы крутим в печные швы.

Если печь построена на глинопесчаной смеси саморез вкручивается в шов без особых проблем.

Возможные сложности крепления штукатурной сетки:

• Если для строительства печи использовалась смесь с добавлением цемента саморез в шов не пойдёт.
• Бывает печные швы слабые и саморезы не держаться.

Пути решения при невозможности вкрутить саморезы в швы печи:

• Клеить сетку на смесь.
• Аккуратно засверливаться ударной дрелью тонким сверлом и ставить саморез на 0,5 мм. толще диаметра отверстия.

Оба эти способа неудобные и я стараюсь, всё таки, крутить саморез в шов, это быстро и надёжно.

3. Ставим выравнивающий, базовый слой штукатурки.

Для оштукатуривания печей я использую кладочную печную смесь Суперкамин термокладка.

Несмотря на то, что смесь кладочная, она лучше всех, мною испытанных в работе, подходит для выравнивающего слоя.

В работе я использую штукатурные маяки высотой 6 мм.

Сетка и маяк дают толщину штукатурки 8-9 мм.

Для прочности штукатурного слоя лучше штукатурить несколькими слоями.

Я обычно делаю 3 подхода.

1. Наношу слой штукатурки между маяками.
2. Выравниваю штукатурный слой по маякам.
3. Снимаю маяки и наполняю оставшиеся от них углубления штукатуркой, снова выравнивая.

Внимание! Тщательно просушивайте каждый слой штукатурки

4. Грунтуем оштукатуренную поверхность.

Пропиточный грунт даёт более крепкое сцепление плитки с оштукатуренной печью.

Загрунтованную поверхность обязательно просушите следуя инструкции к материалу.

Я неоднократно встречал в интернете мнение о ужасном вреде грунтов, о каких то вредных химиях и пр.

Но, в моём собственном опыте в работе и в опыте моих заказчиков все эти страшилки не подтверждаются.

Для себя я вижу, только, пользу грунтования и стараюсь не пренебрегать этой операцией.

5. На выровненную и загрунтованную поверхность клеим керамическую плитку.

Для лучшего сцепления плитки и печи, я наношу клей, зубчатым шпателем и на плитку, и на печь.

Важно, чтобы после приклеивания, под плиткой не осталось воздуха. Если, вы постучите по плитке и услышите пустой звук, значит, эта плитка приклеена ненадёжно и при нагревании она может отскочить

Если, вы постучите по плитке и услышите пустой звук, значит, эта плитка приклеена ненадёжно и при нагревании она может отскочить.

6. Затираем швы между плитками.

Для затирания швов между плитками на печи я использую обычные плиточные затирки.

Обычно, они хорошо реагируют на тепло и не меняют своих свойств.

По крайней мере у меня ни разу не было проблем с плиточной затиркой на печах.

Возведение печи

Порядовка печей, самой популярной из которых на российском пространстве считается «шведка», состоит из нескольких шагов.

Каждый этап имеет важное значение и не может игнорироваться мастером

Этап подготовки

Изначально надо запастись всеми необходимыми материалами: кирпичом (огнеупорным, обычным), его примерное количество вычисляется по схеме; цементом для фундаментного раствора и глиной для раствора, на который будут «сажать» кирпич; а также известью, предназначенной для штукатурки.

Из инструментов понадобятся корыто, предназначенное для смешивания в нем раствора, уровень, отвес, сито, молоток, мастерок и лопата.

Все готово? Теперь приступают непосредственно к кладке печи.

Идеально, если отопительно-варочную печь возводят на этапе строительства дома. Это минимизирует усилия печника, а также даст возможность соорудить печь своими руками без особых проблем.

Подготовка основания для отопительно-варочной печи

Полноценный печной фундамент обеспечит нормальное функционирование агрегата в будущем, именно поэтому ему уделяют особое значение и осуществляют в несколько этапов.

Сначала делают стяжку из песка и цемента на уровне полового настила.

Сверху стяжки укладывают слой минерального картона или асбестового листа толщиной около 4 мм с запасами по углам до 30 см, а перед областью варочной поверхности – до 60 см, поверх которого накладывают тонкую оцинковку или фольгу, а затем снова слой минваты или асбеста.

После этого кладется железный лист, вырезанный с учетом тех же боковых выпадов, а сверху него размещают войлок, пропитанный в растворе из глины.

Подготовка основы считается завершенной, когда подсохнет самый верхний войлочный слой. После этого можно начинать непосредственную укладку кирпича.

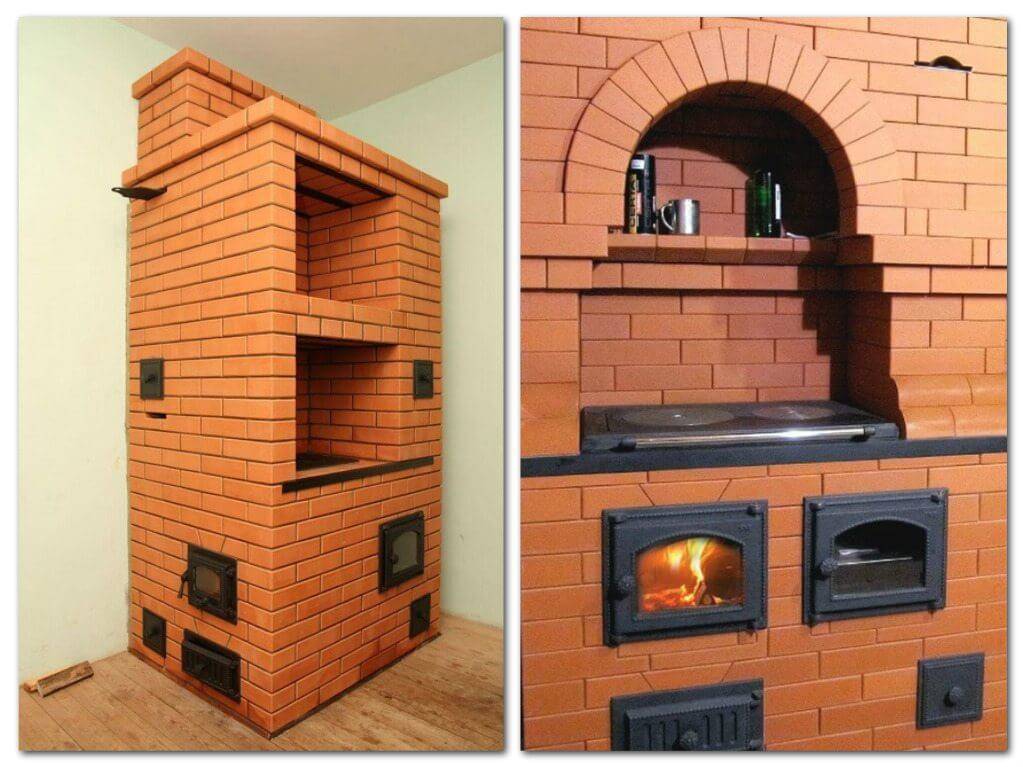

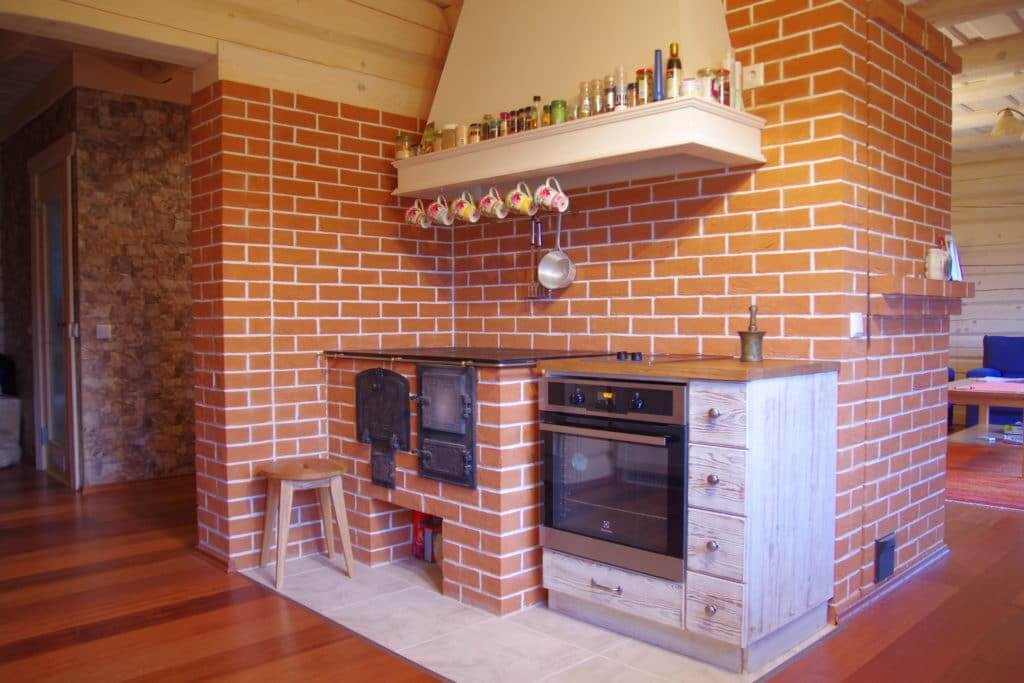

Духовка в кирпичной печи

Территориально нужна только на кухне. Духовка для кирпичной плиты небольшого размера часто — это элемент небольшой конструкции с варочной поверхностью.

Еще мини печку из кирпича компонуют чугунной духовкой в процессе создания. Все чаще это дачный вариант.

Вариант посложнее: печной шкаф не из железа, а из шамотного кирпича, выполняющий роль духового шкафа.

Это современный намек на русскую классическую печь, где сама духовая камера имела очень большие размеры, более одного кубического метра.

Способы установки духовки в кирпичные печи

Получается, что варианта всего два:

1. Купить небольшую чугунную заготовку.
2. Выложить из огнеупорного кирпича, закрыв створкой. Последняя закрепляется в кирпичной кладке, аналогично зольникам или топочным дверцам.

К сведению! Важна ни сама духовка, а процесс установки с учетом, в первую очередь, пожарных и технических норм!

Любому ясно, что духовой шкаф в кирпичной системе печи должен быть герметичен, надежно утоплен вглубь конструкции. А закрытие створки подразумевает только герметичное и плотное соединение.

Как поставить духовку в кирпичную печь

В этом процессе лучше не усложнять, ведь духовка — это обычный элемент печи. Поэтому работаем так:

1. Вспоминаем как ставили топочные дверцы.
2. Железо для духового шкафа устроено точно также.
3. Его просто помещают в просчитанную заранее нишу или же обкладывают после установки. Всегда останутся проемы или зазоры.
4. Последние нужно убрать негорючим асбестовым шнуром.
5. Духовой шкаф нужно облицевать обычным керамическим кирпичом, выставив на ребро. Такой толщины будет достаточно.
6. С самого верха невозможно устроить кладку, поэтому горизонтальную верхнюю часть обычно обмазывают глиной. Хватит слоя в 5-6 сантиметров.

Вопрос с дверцей для духовки в железной печи

Рамка дверцы духовки. Если у топки дверца — это небольшая, но опорная часть конструкции, то с духовой сложнее. На саму раму никакой нагрузки быть не должно. Как соблюдают это правило?

1. Выполняют именно над рамкой кирпичный «замок», убирающий дальнейшую нагрузку с металлической части. Старая школа каменщиков называет такой прием выходом на сводик.
2. Если ничего не выходит, то поступают очень просто: ставится на этом уровне стальная упругая пластина. Желательно взять чугун.
3. Минус железа в конструкции в том, что при нагреве не избежать расширения, и та лицевая часть, что снижает нагрузку с духовой дверцы, со временем станет расшатываться.
4. Выход следующий: полоски из металла и чугуна располагаем посвободнее, чтобы дать пространство для мизерного движения при расширении.

Установка духовки в кирпичную печь. Этапы

Разберем весь процесс на простом примере: дачная плита с духовкой.

В работе требуется:

• 175 штук кирпича,
• Не менее шести ведер глиняного раствора,

  Колосники, дверцы и прочие чугунные элементы,

• Главное — это духовой шкаф небольшого размера. Хватит и 450Х350Х350 мм.

Важные для установки именно духового шкафа процессы:

Вычерчивается первый ряд, обкладывается кирпичом без раствора.
Второй ряд уже идет с перевязкой шва, где важно создать начало монолитной конструкции. Естественно, для устойчивости.
Третий: начало зольника, прочистных колодцев.
В четвертом ряду идет начало оттока дыма от плиты

В конкретном промежутке оставляем кирпич в качестве перегородки. Делаем по правилу: ширина проема не менее 14 см.

Предусмотренный канал для оттока газов будет выводить дым от нижней части духового шкафа к дымоходу.

1. Пятый ряд — начало топочной.
2. С шестого уже идет расчет и на духовку. Причем любой в любом чертеже принято отмечать начало расположения пунктирной линией.

Кладка под духовой шкаф рассчитывается с запасом. Чтобы от стенок конструкции до кирпичей было не менее 100 мм. Все это продумано для того, чтобы не нарушить конструкцию печи при нагреве и остывании железных элементов.

Начинаем шестой ряд с установки духового шкафа. Его не подвешивают в воздухе на крепеже, а помещают на глиняный раствор. И завершают кладку по плану.

Разновидности бытовых печей

В зависимости от основной функции различают три типа кирпичных печек:

• для отопления;
• для приготовления пищи;
• комбинированный вариант.

Последний предназначен и для обогрева жилища, и для приготовления еды. Для организации печного отопления дома устраивают внушительную дымоходную систему с многочисленными каналами. Она должна максимально удерживать тепло от сгорания топлива и дымных газов, чтобы согревать воздух внутри дома.

Если нужна плита для готовки, обходятся обычным вертикальным дымоходом, но над топкой устраивают варочную поверхность. Под ней можно также сделать духовой шкаф. Для создания комбинированной версии такой печки используют и варочную поверхность, и дымоход, удерживающий тепло.

В зависимости от типа устройства выбирают место его размещения. Отопительную печь не стоит ставить вплотную к наружной стене, иначе часть тепловой энергии просто улетучится наружу. Ее лучше разместить по центру комнаты, чтобы воздух в разных частях дома прогревался равномерно.

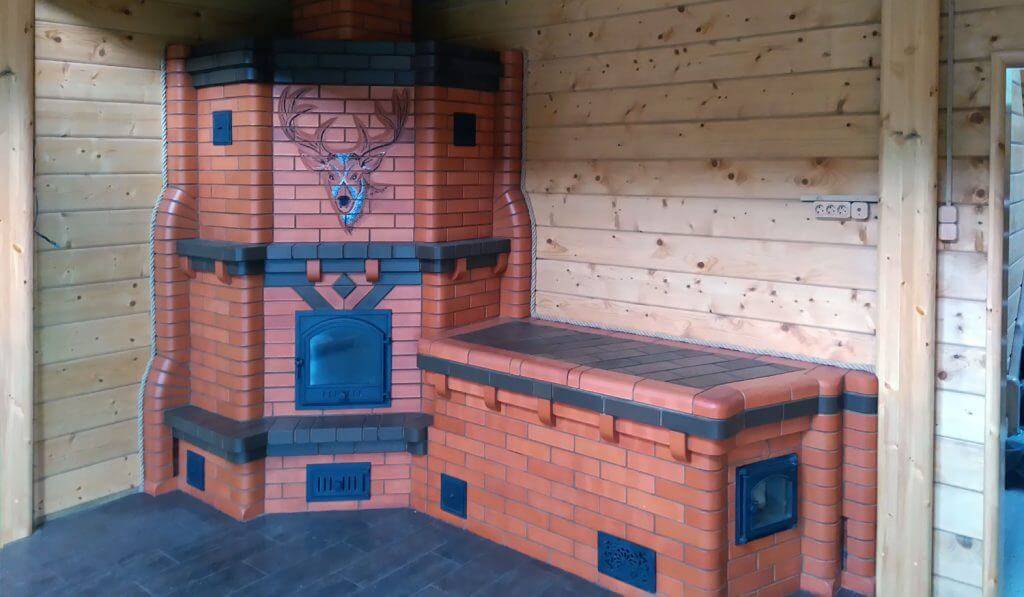

Традиционную кирпичную дровяную печь, при желании, можно оборудовать и вполне современными элементами, чтобы расширить ее функциональное назначение

Продумать этот момент лучше еще при проектировании дома. Отопительная печь может стать объектом, разделяющим большую комнату на несколько отдельных зон. В каждой из них будет тепло.

С варочной плитой поступают совершенно иначе. В закрытой кухне ее лучше всего расположить вплотную к двум смежным наружным стенам. Это позволит передавать избыток тепловой энергии наружу, чтобы помещение не перегревалось во время готовки.

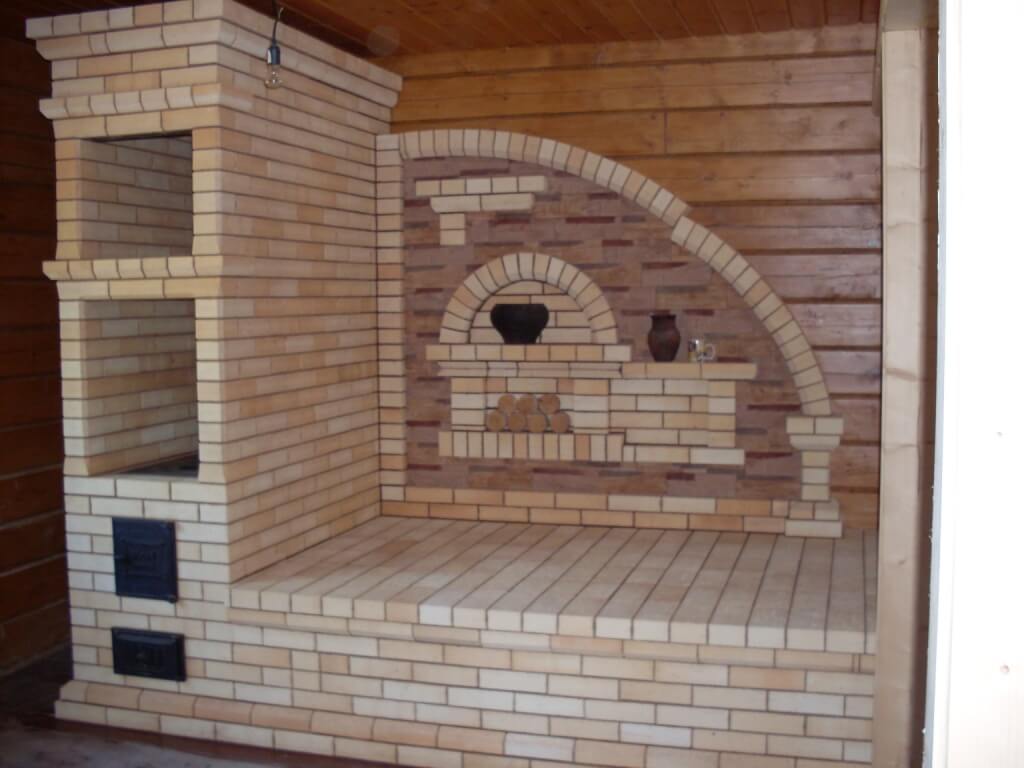

Варочные печи ставят и отдельно, на открытом воздухе. Это популярный элемент зоны отдыха. Рядом может располагаться мангал, барбекю, казан и прочие приспособления для приготовления пищи. Прохладным вечером тепло от такой печи приятно согреет отдыхающих гостей.

Комбинированную печь, как и варочную, размещают возле двух стен, но лучше, если они будут внутренними. Тогда тепло пойдет не на улицу, а в дом, а кухня будет умеренно теплой. Дымоход делают массивным, как для отопления, но его смещают в сторону жилых комнат. В результате тепловая энергия распространяется по дому достаточно равномерно.

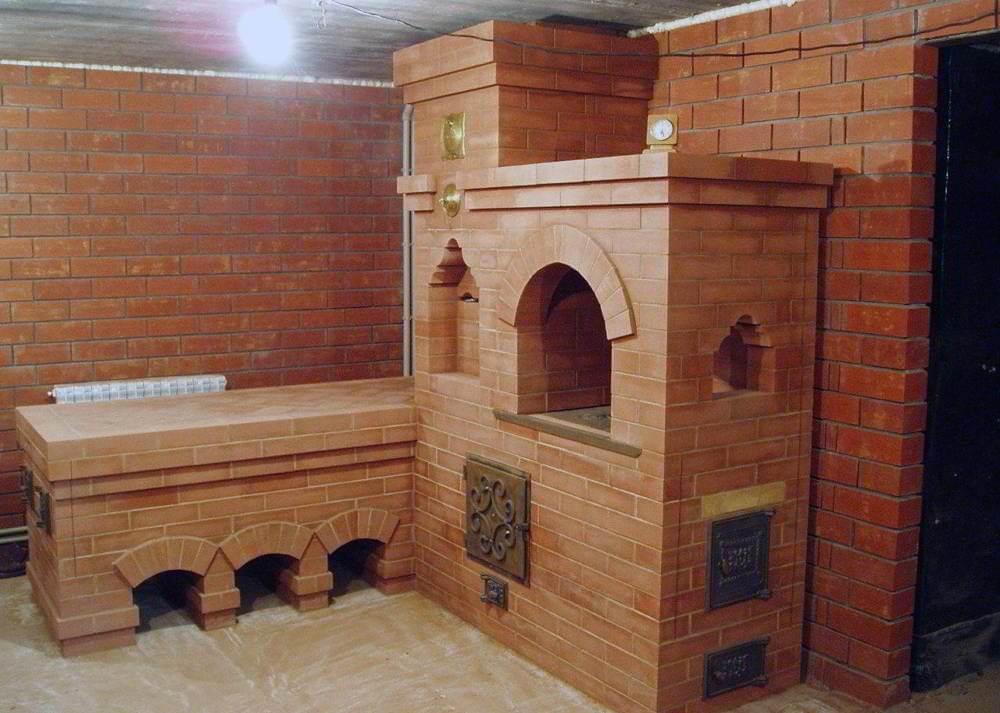

Кладка сводов и арок

Иногда при кладке печи нужно перекрывать разнообразные отверстия, камеры и топливники, используя простые или сложные формы.

• Если перекрытие находится в стене, то его называют аркой, а если между стенами – сводом.
• При любом порядке кладки количество кирпичей в каждой арке должно быть нечетным.
• Средний кирпич в таком случае будет называться замковым.

Перемычку нужно начинать строить из заложения пят, которые должны соответствовать шаблону. Поскольку каждая арка имеет разную высоту, то угол пят также будет меняться.

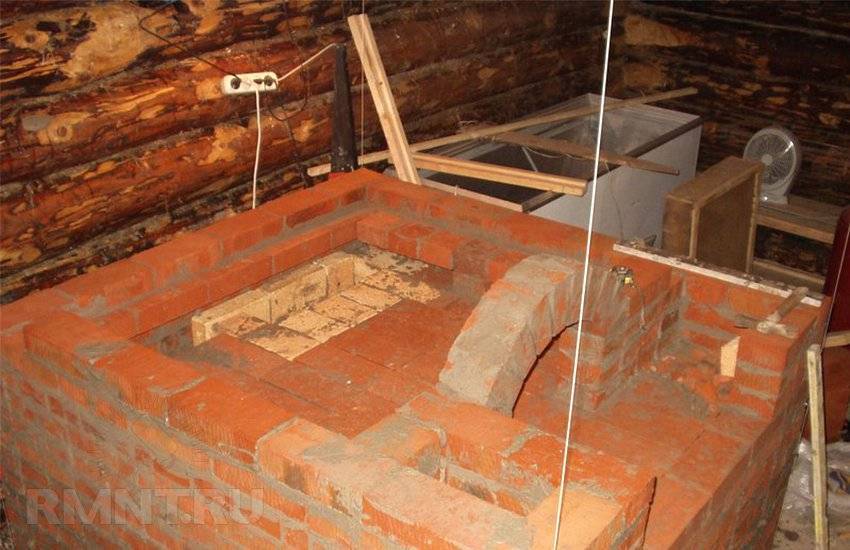

На следующих фотографиях вы увидите варианты установки кружал и кладки арки для топки барбекю.

На следующих фотографиях вы сможете увидеть кладку свода, которая используется для хранения дров.

Фотогалерея по теме

Размеры и чертежи печи шведки

После фундамента переходят к работе над подножием будущей печи, выкладывая ее первый и второй ряды. Для обеспечения своего рода выступа-постамента, выкладывают их исключительно с расширенными швами, в пределах 13 мм.

Чрезмерно широкими их также делать не нужно. Специалисты советуют при кладке печи шведки каждый из кирпичей на протяжении нескольких секунд полоскать в чистой воде. Эта простая манипуляция позволит увеличить адгезию за счет избавления от пыли на поверхности материала.

кладка печи шведка порядовка

Дело в том, что на практике, кладка, которая выполнена из пыльного и сухого кирпича, может оказаться не достаточно прочной, в условиях значительного теплового напряжения.

В случае с печью шведкой предполагается сильный отвод тепла через духовку на фоне эффективного использования топлива. Поэтому для ее кладки и берется только высококачественный шамотный кирпич, а также качественный раствор на мергеле.

Обычно именно из шамота рекомендуется выкладывать печь шведку своими руками с третьего ряда и вплоть до того, который будет следовать за плитой. Но в некоторых случаях в целях экономии его берут только для внутренней облицовки топки, для которой потребуется не более сотни кирпичей.

Монтаж в 4 шага

Как установить встраиваемый электрический шкаф? Здесь главное – делать все четко по инструкции производителя и соблюдать правила безопасности.

Шаг. 1 Подготовка: проверяем электропроводку. Основные требования к сети, к которой будет осуществляться подключение и установка электрического духового шкафа:

• Достаточный уровень сопротивления;
• Высококачественные провода, сечение которых соответствует заявленной мощности прибора;
• Заземляющий провод и система заземления (стандартные требования при подключении любой бытовой техники дома);
• Защитный автомат, срабатывающий при перегрузках или сбоях в работе прибора.

Совет! Величина тока, обеспечивающая срабатывание автомата, подбирается индивидуально. На это влияет электрическая мощность конкретной выбранной модели.

Чтобы подключить встраиваемый духовой шкаф в соответствии со всеми требованиями безопасности, необходимо использовать мощный медный провод (действительно, лучше создать отдельную ветку проводки). Поскольку духовка потребляет очень много электричества, понадобятся и специальные розетки, рассчитанные на мощность, указанную в техпаспорте техники.

Остальные правила безопасности таковы:

1. Соединение проводов на скрутке не допускается.
2. Возбраняется прямое соединение проводов, выполненных из различных материалов – алюминия и меди.
3. Чтобы состыковать провода, обязательно нужно применять винтовые клемники.
4. Подключение к электрощиту должно проходить через отдельный автомат.

Шаг 2. Далее встраиваемый духовой шкаф помещается в специальную, заранее подготовленную нишу. Если ниша имеет заднюю стенку, то нужно сделать в ней отверстие для проводов.

Шаг 3. Затем духовка вставляется на место и надежно фиксируется винтами (которые прилагаются в комплекте) шуруповертом или крестовой отверткой.

Шаг 4. Осталось только помыть все внутренние поверхности духового шкафа, затем прокалить его при максимальной температуре (150 — 250 С) 30 минут и после остывания протереть влажной тряпкой. Духовка готова к использованию!

О проблемах

Иногда уже после установки печи возникают проблемы. Например:

1. Конструкция «завалилась» набок. Значит, фундамент недостаточно просох. Это большая неприятность. Печь придется разбирать и собирать заново.
2. Лежанка не греется. Значит, неправильно смонтирована система воздушного обмена внутри печи. Вероятно, печь придется демонтировать и проверять по схеме, все ли выполнено в строгом соответствии с ней.
3. Не греет плита или духовой шкаф, значит, открытый огонь слишком удален от них из-за большого количество рядов. Их нужно уменьшать, для этого — разбирать систему.
4. Дым остается в помещении — не функционирует дымоход и труба. Этот вопрос нужно решать срочно, чтобы избежать несчастного случая. Печь разбирают и проверяют на соответствие схеме. Дымоход может быть очень узким, иногда ему требуется расширение.
5. Печь очень быстро нагревается и быстро остывает. Возможно, выбран неправильный и некачественный кирпич, который не соответствует государственному стандарту. Чтобы решить проблему, придется всю работу переделывать.

Не допускайте эксплуатации печного сооружения, если агрегат функционирует неправильно. Лучше потратить время и переделать, чем пострадать от угарного газа или слабой топки.

Подготовка, список инструментов

Прежде чем приступать к работе, нужно определить и разметить место, которое займёт новая печка.

Труба дымохода должна находиться от стропильных перекрытий крыши не ближе, чем в 15 см.

Если кладка производится вами в первый раз, печники-профессионалы советуют заранее потренироваться, сделав из подготовленного кирпича макет будущей печи. Естественно, без раствора. Это минимизирует возможные риски при реальной кладке, позволив научиться на своих ошибках, которые в макете ещё можно исправить.

Печной фундамент требует предварительной гидроизоляции, по площади он должен превышать площадь печки.

Во время кладки нового ряда нужно контролировать абсолютную вертикальность стен.

Для строительства кирпичной печи необходимы такие инструменты:

• отвес;
• кельма;
• рулетка;
• шпатель;
• болгарка;
• вязальная проволока;
• строительный уровень;
• металлические полосы, уголки;
• ёмкости для цементного и глиняного раствора.

Виды и преимущества духовок для кирпичных печей

Существует несколько вариантов таких устройств, зависящих от конструктивных особенностей. Классификация духовых шкафов:

• чугунные;
• стальные;
• железные;
• безоболочная духовая камера.

Также духовка может быть с закрытой/сплошной дверцей или застекленной. Оптимальный и функциональный вариант — чугунная духовка. Основным материалом является толстостенный чугун, благодаря чему внутри камеры поддерживается постоянная температура, а воздух медленно охлаждается.

Преимущества чугунных устройств:

• Равномерный нагрев.
• Высокая теплопроводность металла.
• Длительное остывания за счет высокой теплоемкости.
• Возможность регулировки нагрева заслонкой

Правила установки топочной двери

Топочную дверку нужно устанавливать в соответствии с правилами, как и в случае с поддувальной. Однако, тут вам следует дополнительно использовать асбест, который заполнит температурный зазор. Вам нужно проверить горизонтальный и вертикальный уровень, используя доску или кирпич.

Если вы будете интенсивно использовать печь, то проволока может обгореть. Чтобы защитить конструкцию печи нужно закрепить верхнюю часть дверки кляммером. Его можно сделать из полоски стали, сечение которой составляет 25х2 мм. Каждое ушко должно выступать за рамку двери на 100 мм. Вы можете закрепить кляммер заклепками или болтами с гайками.

Затем перекройте дверку кирпичами с каждой стороны.

Или кирпичами в замок.

Если проем составляет более 250 мм, тогда есть смысл использовать клиновую перемычку.

Правила выбора варочной печки

Создание печи из кирпича, дополнительно оснащенной варочной поверхностью – это длительный и трудоемкий процесс, который должен выполняться равномерно и аккуратно исключительно опытными специалистами. Только профессионалы смогут сложить функциональную конструкцию. Такое устройство будет эффективно обогревать помещения, и предоставлять возможность готовить вкусные блюда.

Существуют разные проекты печей из кирпича для дома с порядовкой. Конструкции отличаются размерами, внешним видом, внутренним устройством. Их создают маленькими и большими, ориентируясь на площадь дома

Принимают во внимание также положения СНиП 41-01-2003. Правила из него обязательно соблюдают, когда подбирают место под печи и определяют необходимый комплекс работ по дополнительной термоизоляции здания

Иначе возникают проблемы с госорганами, которые контролируют пожарную безопасность жилых построек.

Современные проекты печей разрабатываются с помощью компьютерных программ Источник pro2-bar-s3-cdn-cf5.myportfolio.com

Проверенные проекты печей позволяют создать эффективные отопительно-варочные конструкции из кирпичей. При этом каждая из них будет иметь свои эксплуатационные характеристики

Поэтому во время принятия окончательного решения обязательно обращают внимание на целый ряд важных моментов:

1. Размер печки, у которой, независимо от конструкции, передняя и задняя стенка будет обязательно отдавать больше тепла по сравнению с боковыми поверхностями.
2. Особенности установки кирпичной конструкции. Для более быстрого и эффективного прогревания конкретного помещения боковая стенка печки должна смотреть в сторону этой комнаты. При этом ее варочная поверхность обязана находиться в кухонном пространстве.
3. Теплоотдачу, которая выбирается с учетом площади обогреваемого помещения. Дополнительно также учитывают расположение комнаты.

Размеры печки всегда выбираются под габариты помещения Источник build-experts.ru

Эффективность работы любой кирпичной отопительной конструкции зависит от теплоизоляции дома. Если утепление постройки выполнено качественно, тогда для его обогрева хватит печки небольшого размера. Ведь надежно теплоизолированные строительные конструкции здания будут хорошо удерживать тепло в сооружении. При этом качественный утеплитель – это непреодолимый барьер для холода снаружи.

Печь за один день: металлические модели

Кирпичная конструкция требует сооружения отдельного фундамента, поэтому планировать ее строительство желательно на этапе проектирования дома. Готовую чугунную или стальную печку можно установить за один день, не прибегая к ремонту, и сразу же начать эксплуатировать новую помощницу.

Чугунные печи не подключают к сложной системе дымооборотов, они работают по принципу непрерывной конвекции – холодный воздух поступает снизу, нагревается в воздушном теплообменнике и выходит наружу, смешиваясь с окружающими воздушными массами.

Компактность, эффективность и функциональность – чугунная отопительно-варочная модель с духовкой

Современные модели имеют стильный дизайн, экономичный расход топлива и высокий КПД, увеличенный за счет топок длительного горения. Печи последнего поколения оборудованы системами автоматической закладки топлива, позволяющими оставлять прибор без присмотра на некоторое время.

Выбирая металлический источник тепла, следует обратить внимание на его мощность, вид используемого топлива, функциональные возможности, производителя и гарантийные обязательства. Чтобы не ошибиться с выбором отопительно-варочной печи с духовым шкафом, рекомендуется обратиться за консультацией к специалисту

Профессионал оценит потребности дома, поможет определиться с типом и видом печного оборудования и предложит оптимальное решение

Чтобы не ошибиться с выбором отопительно-варочной печи с духовым шкафом, рекомендуется обратиться за консультацией к специалисту. Профессионал оценит потребности дома, поможет определиться с типом и видом печного оборудования и предложит оптимальное решение.
