Дровяной камин своими руками: особенности возведения конструкции

Изготовление дачной печи своими руками

Чтобы произвести сборку без задержек и трудностей, необходимо следующее.

Проект

Если требуется отапливать гараж или другие второстепенные помещения, то предпочтение отдаётся обыкновенной металлической печи.

Сделать её просто и нагревается аппарат довольно быстро. При этом агрегат не требует много топлива и относится к разновидности сравнительно экономичных самодельных обогревателей. Хозяину не придётся слишком часто тратиться на дрова, чтобы согреться.

Если требуется установить подобное сооружение внутри частного дома или дачи, лучшим выбором считается каминная печь. Она обладает меньшей степенью пожароопасности за счёт огнеупорной облицовки. Изделие способно быстро нагреваться и отапливать помещение. Для печи характерен эстетичный внешний вид, гармонично вписывающийся в интерьер.

Материалы

Необходимо выбрать сырьё для постройки. Как уже упоминалось выше, роль основного строительного материала играют металлические листы толщиной от 5 мм. Подобное условие выполняется, чтобы избежать прогара стенок во время работы печи.

Для обустройства фундамента потребуется цементный раствор и огнеупорный кирпич. Для ножек печи требуются уголки, выполненные из металла, толщина которых составляет не менее 8—10 мм.

Заготавливается труба для дымохода диаметром от 10 см и достаточной длины, чтобы обеспечить выход дымных масс за пределы помещения.

Перед дверцей топки делается специальная площадка, предназначенная для повышения пожарной безопасности. Для организации которой подготавливается металлический лист толщиной от 3 мм.

Качественные материалы позволят агрегату прослужить продолжительный срок и исправно отапливать помещение. При выборе металла предпочтение отдаётся наиболее толстым листам, так как печи свойственно быстро нагреваться.

Место для конструкции

Чтобы подготовить место для печи, как уже упоминалось выше, необходимо ограничить контакт нагревающихся элементов конструкции с деревянными деталями интерьера.

Для предотвращения случайного возгорания на месте расположения сооружения заливается небольшой фундамент, на который в будущем установится сама печь. Для постройки выбирается огнеупорный кирпич и качественный цемент.

Важно! Если правильно выполнить описанные предварительные процедуры, то печь получится сделать быстро и без затруднений и задержек

Процесс изготовления

Чтобы правильно применить заготовленные материалы, стоит придерживаться определённого алгоритма:

1. Взять четыре металлических листа толщиной не менее 8 мм и сварить вместе края, получается куб без дна и крышки.
2. Вырезать проём в одной из стенок. Предназначается для закладки дров, поэтому стоит сделать отверстие побольше.
3. Вмонтировать дверцы топки. Вырезать из металла такой же толщины.
4. Взять другой лист металла, к которому по углам приварить заблаговременно подготовленные стальные уголки толщиной не менее 10 мм, играющие роль ножек для установки конструкции.
5. Приварить дно к корпусу и организовать поддувало для контроля тяги печи в будущем.
6. Сделать крышку печи. Взять металлический лист такой же толщины. В нём вырезать отверстие, к которому будущем приварить трубу, служащую дымоходом.
7. Изготовить площадку перед топкой, выполняющую роль пожарной безопасности. Для этого взять менее тонкий стальной лист и прикрутить к полу под дверцей топки.
8. Произвести жаростойкую облицовку для повышения пожарной безопасности. Этот шаг выполняется по желанию, но его соблюдение понизит вероятность случайного пожара. Что полезным, если печь стоит внутри дачи или частного дома.

Совет. Выполнить описанный алгоритм довольно просто. Со сборкой справится человек, умеющий обращаться со сварочным аппаратом и желающий сэкономить, самостоятельно изготовив обогревающий агрегат, способный быстро отапливать помещение и расходующий небольшое количество древесного топлива.

На изготовление не уйдёт много времени. У человека, имеющего малый опыт в подобных делах, получится соорудить металлическую печь за несколько часов. В любом случае процедура занимает меньший отрезок времени, чем кладка каменного сооружения с большим количеством трудоёмких этапов.

Рейтинг печей длительного горения для дома

ТОП-5 печей в бюджетном сегменте

Итак, рассмотрим лучшие печи в бюджетном сегменте:

• Kratki Koza K7 – чугунная печь длительного горения одноименного польского бренда. Отличается интересным винтажным дизайном: топка установлена на ножки. Компактные размеры (536х557х413 мм) и небольшой вес (75 кг) позволяют использовать печь в любом помещении и передвигать ее с места на место при желании. КПД – 71%. Функция вторичного дожига отсутствует.
• «Бахта» – печь-камин с варочной поверхностью российского завода «ПроМеталл». Материал – жаропрочный чугун высокого качества ЧХ-1, который сохраняет целостность спустя несколько десятков лет эксплуатации. Это единственная подобная модель в России. Монолитный корпус оригинальной формы покрывается термоустойчивой краской. Печь работает на угле или дровах в режимах естественного и длительного горения, а также тления с КПД 84%.
• Invicta CHATEL – чугунная печь французской марки Invicta вертикальной конструкции весит всего 80 кг. За счет универсального дизайна со строгими линиями легко вписывается в любой интерьер. Топится дровами. КПД – 77%.
• Kratki Koza K9 – классическая печь из чугуна черного цвета смотрится очень стильно. Габариты – средние: 766х660х546 мм. КПД – 75%. Функция вторичного дожига отсутствует.
• La Nordica Super Junior – дровяная печь с варочной поверхностью от итальянской компании La Nordica. Стильный дизайн в сочетании с небольшими весом (64 кг) и размерами (360х771х419 мм), а также наличием дополнительных функций (встряхивание колосниковой решетки, система очистки стекла) делают эту модель весьма популярной. Двери и плита выполняются из эмалированного чугуна. Варианты цвета – черный антрацит и зеленый. КПД – 80%.

Лучшие чугунные печи длительного горения

А теперь список лучших чугунных печей длительного горения:

• La Nordica Candy – итальянская вертикальная печь из эмалированного чугуна занимает немного места. Работает на дровах. Есть вторичный и третичный дожиг, система очистки стекла, конвекционный кожух на задней панели печи. КПД – 82,6%.
• Invicta CHAMANE – печь оригинального дизайна сделана во Франции из прочного чугуна. Оригинальный дизайн делает ее стильным акцентом современного интерьера. Печь оснащается съемным зольником. Подходит для отопления помещений среднего и большого размеров. КПД – 78,7%.
• La Nordica Isetta Evo – печь на дровах традиционного европейского дизайна с изящным фактурным орнаментом удачно впишется в классический интерьер. Есть вторичный дожиг и система очистки стекла дверцы, дополнительная боковая дверца для загрузки дров. Материал – эмалированный чугун. КПД – 82%.
• Dorve 760CB – дровяная чугунная печь из Бельгии одноименной марки отличается внушительными габаритами и классическим дизайном. Способна отопить небольшой дом с двумя комнатами. Имеются системы вторичного дожига и зольник. КПД – 75,3%.
• Vermont Castings Defiant 2в1 – чугунная печь c двумя дверцами топки сделана в Канаде. Способна обогревать объем в 250 м³ с катализатором и без него: КПД соответственно составляет 84 и 76%. Присутствуют выдвигающийся зольник и варочная поверхность.

Лучшие печи длительного горения из стали

В число лучших стальных печей длительного горения наши специалисты включили следующие модели:

Romotop EVORA Т 03 – поворотную печь из стали чешской компании EVORA. Изделие отличается стильным лаконичным дизайном, оснащается зольником. Есть внешняя подводка воздуха. КПД – 80,5%.
ABX BAVARIA KI – керамическая печь длительного горения с корпусом из стали и дверцей из чугуна, с облицовкой из прочной керамики табачного оттенка. Работает на дровах. Есть внешний допуск воздуха и КПД – 81,2%

ABX Atktis 8 – печь-камин чешской марки ABX поворотная привлекает внимание стеклом сферической формы. Изготавливается из стали

Оснащается верхней плитой. КПД – 82%.
Romotop STROMBOLI N 03 – чешская стальная печь поворотного типа современного лаконичного дизайна оснащена внешней подводкой воздушного потока, зольником, системой очистки тепла. Подходит для отопления помещений средней величины. КПД -80,1%.
RAIS Viva 100 L – модель датского бренда RAIS из высококачественной стали обладает минималистичной круглой формой. Работает на дровах. Оборудована большой прозрачной дверцей, зольником, внешней подводкой воздуха, вторичным дожигом. КПД – более 79%.

Пример возведения небольшой печи из кирпича

Насыпать сухой песок толщиной 1 см.

На выровненный песок укладываем слой кирпича

Очень важно выровнять слой с помощью уровня

Сверху на кирпич нанести слой глины и установить дверцу поддувала. Дверку необходимо обернуть асбестовым шнуром, а лучше картоном, предварительно увлажнив его. Дверку следует закрепить проволокой.

Укладываем второй слой кирпича.

Третий ряд кирпича выполняем из половинок.

На третий слой кирпича укладывает колосниковую решетку над поддувалом.

Четвертый ряд кирпичей выкладывается на ребро. Для внутренних перегородок внутри дымохода необходимо сделать подставки. Задняя часть печки выполняется без глины с выступами кирпича во внешнюю сторону (вышибные кирпичи).

Топочную дверцу предварительно оборачиваем увлажненным асбестовым шнуром, затем закрепляем проволокой и двумя кирпичами.

Укладываем плашмя 5-й ряд кирпича.

Шестой слой уложим на ребро, а стенки дымохода затираем тряпкой.

Седьмой слой кирпича ложится плашмя. При этом кирпичи задней стенки укладываем на ребро.

Восьмой ряд должен закрыть топочную дверку и завершиться над топкой двумя кирпичами.

Над топкой устанавливается скошенный кирпич для смещения пламени в сторону центра варочной поверхности.

Девятый слой кирпичей укладывается с небольшим смещением к задней стенке. Перед этим укладывается увлажненный асбестовый шнур для обеспечения герметичности между варочной поверхностью и кирпичом.

С десятого ряда начинается формирование дымохода, который должен постепенно расширяться к задней стенке. Дымовую трубу из железа можно выполнить приставного или насадочного типа. А насадочная кирпичная труба может привести к смещению центра тяжести.

В 11-м ряду необходимо установить задвижку, уплотнив ее асбестовым шнуром.

Дымоход стыкуется с легкой металлической трубой. Если труба будет отводиться в сторону, то следует предусмотреть перекрытие из трех слоев кирпича.

После этого вынимаем вышибные кирпичи и чистим дымоход.

Затем производим отделку печи снаружи (штукатурка или побелка).

Перед печкой обустраиваем предтопочный лист.

После завершения всех работ необходимо просушить печь в течение одной недели. В первое время рекомендуется осуществлять топку деревянной щепой или бумагой. А после закаливания, можно приступить к топке дровами.

Виды каминов и способы их размещения

Камины классифицируются по трем параметрам – форме, виду портала и размеру топливника. При ширине портала менее 51 см камин считается малым, от 51 до 63 – средним, а все остальные устройства считаются большими.

Перед тем, как изготовить камин своими руками, нужно продумать его размещение, которое может выполняться следующим образом:

1. Центральное размещение. Довольно интересный, но не очень популярный вариант. Конечно, установленный прямо в центре комнаты своими руками камин выглядит интересно и достаточно необычно, но конструкция будет препятствовать свободному движению и отнимет существенную часть свободного пространства. Впрочем, желание максимально эффективно реализовать тепло от камина и создать интересный интерьер вполне может перевесить очевидные недостатки.
2. Размещение возле стены. Самая популярная схема расположения камина. Из плюсов такой схемы можно выделить хорошую теплоотдачу, экономию свободного пространства и возможность визуального отделения зоны отдыха от остальной площади комнаты. Единственный недостаток – при установке пристенного камина придется уделить максимум внимания теплоизоляции стен.
3. Угловое размещение. Довольно удобный вариант для маленьких комнат – для углового камина требуется совсем немного пространства. Несмотря на кажущуюся скромность, расположенный в углу камин будет очень хорошим дополнением к интерьеру помещения. Кроме того, порядовка такого камина очень проста, да и угловое размещение позволяет скрыть незначительные ошибки, допущенные при монтаже. Грамотное выполнение отделочных работ только поспособствует созданию приятного интерьера.

Решая, как правильно построить камин в доме с точки зрения его размещения, следует учитывать следующие рекомендации:

• Устанавливать камин прямо напротив входной двери крайне нежелательно – попадающий через нее холодный воздух помешает нормальной циркуляции разогретого воздуха;
• Если рядом с камином будет постоянно проходить сквозняк, то лучше поискать другое место для установки конструкции.

Преимущества и особенности дровяных каминов для дома длительного горения

Главным недостатком отопительного оборудования на твердом топливе является небольшая длительность одного рабочего цикла. Добавление стандартного горючего сырья слишком сложно автоматизировать. Задачу решают с применением пеллет – спрессованных в виде гранул деревянных опилок.

Внешний вид и принципиальная схема дровяного камина для дома длительного горения

По рисунку не сложно понять принцип действия стандартной техники этого типа. Встроенный механизм предназначен для регулировки скорости подачи топлива. Изменением скорости вентилятора устанавливают оптимальный режим горения. Чтобы повысить эффективность создают сложный путь выхода газов через теплообменник.

Обычный (1) и пиролизный (2) котел

Изображенные на рисунке особенности применяют для создания каминов дровяных длительного горения. Во втором варианте создают режим дозированной подачи кислорода, который поддерживает процесс тления. Образованную смесь газов подают в рабочую камеру, где и происходит основной цикл активного горения. Дополнительным преимуществом методики является полноценное использование исходного сырья с минимальным количеством отходов.

Оборудование этой категории отличается улучшенными эксплуатационными характеристиками, но стоит дороже типовых моделей. Такую технику сложнее содержать в работоспособном состоянии.

Достоинства конвекционного камина

Чтобы изготовить камин для дачи своими руками, необходимо четко представлять его положительные отличительные достоинства, чтобы именно на них сконцентрировать свое внимание. Циркуляция воздуха в системе

Циркуляция воздуха в системе

• Интенсивность горения, как и температура, зависят не только от количества топлива, но и от количества кислорода. Качественная подача воздуха позволяет экономить дрова.
• Конвектор заставляет циркулировать воздух по всей системе даже спустя некоторое время после полного прекращения горения. Обычные же камины сразу остывают.
• Воздуховоды можно устроить таким образом, что дополнительная доля энергии будет передана воздуху от горячего дыма.
• Корпус от камина участвует сразу в трех способах передачи тепла.

Готовые переносные варианты

Быстро создать уютную атмосферу в условиях маленького дачного домика помогут небольшие камины, легко транспортируемые в любое место. Рассмотрим их основные виды:

• Металлический или чугунный дровяной камин. Перевозить его постоянно, по мере посещения дачи нереально, зато его габариты позволяют устанавливать в помещениях, испытывающих дефицит свободного пространства. Минусом чугунного устройства на дровах является необходимость конструирования дымохода. Это делается один раз, так что можно постараться, чтобы потом не только смотреть на огонь, но и отапливать им все помещение.
• Специальный мини камин для дачного домика, работающий на биотопливе, удобен и компактен. Его можно привозить каждый раз с собой и устанавливать на кухне, в спальне, в прихожей. Словом, перемещать его в место своего пребывания. Однако такие модели не способны нагреть дом, хоть и дачный. К тому же топливо для них так же придется привозить с собой.
• Электрический камин, встраиваемый или отдельно стоящий. Разнообразие моделей позволит подобрать вариант, соответствующий вашему помещению. Здесь есть два исхода: купить отдельно стоящий мини камин или сконструировать портал для встраиваемого. Этот портал может быть минимально возможных размеров, чтобы не потерять полезную площадь и так небольшого помещения.

Электрический аналог традиционной системы

Практически все перечисленные варианты по своим функциям не уступят настоящим каминам и без труда справятся с помещением комнаты в 15-20 м2. К тому же не стоит забывать про внешний вид и сочетание устройства с интерьером. Дача – это не всегда времянка для хранения сельскохозяйственных инструментов. В большинстве случаев она представляет полноценный дом или коттедж, который оформлен в едином ключе. Поэтому к подбору камина следует отнестись, как к рисованию картины.

По внешнему виду порталов для мини-камина различают следующие стили:

• Классический. Портал выполнен в виде буквы «П» и украшен лепниной.
• Рустикальный. Имеет подиум. В итоге «П» трансформируется в «Д».
• Хай-тек. Отличается строгостью, выдержанностью, наличием металлических и стеклянных поверхностей.
• Бионика. Изящные изгибы перенесены даже на внешние границы портала. Относительно молодой стиль.

Как видно, можно подобрать не только функциональный, но и прекрасно оформленный, стильный камин, вполне подходящий для дач. Но такой вариант не является единственным. Многих дачников интересует вопрос возможности самостоятельного конструирования камина.

Компактный обогреватель для всего дома

Электрические камины для дачи

Не каждый дачный участок может похвастаться подведенным газопроводом, но электричество есть почти в любом доме. В этом случае взамен газового очага можно установить электрокамин. Электрические камины бывают нескольких типов, обобщенно можно разделить их на декоративные, отопительные и универсальные. Декоративные электроочаги предназначены для устройства фальш-каминов: в них установлена подсветка с мерцанием, имитирующим огонь. Отопительные модели оснащены нагревателями, могут иметь один или несколько режимов нагрева. Универсальные модели сочетают эти функции.

Образец электрического камина

Электрокамины, встраиваются в готовый каркас, при этом требования к материалам ниже, ведь стенки этого электроприбора почти не нагреваются. Необходимо только соблюдать вентиляционные зазоры, указанные в паспорте. Существуют и готовые модели с оформлением, которые можно просто поставить и включить в розетку.

Рисуем проект углового камина

Прежде чем приступить к строительству углового камина в доме, необходимо составить подробный проект и выполнить чертеж. На чертеже должны быть отражены все элементы конструкции, проставлены размеры.

Если вы хотите увеличить габариты камина, сразу рассчитайте, сколько дополнительного материала на это уйдет и какая мощность камина при этом получится.

Ниже мы приводим схему кладки, где снование топочной камеры будет начинаться с шестого ряда. Вы же можете несколько изменить подобную конструкцию, в зависимости от назначения камина и личных предпочтений.

Если главной задачей углового камина является обогрев помещения, то топку необходимо делать низко, чтобы хорошо прогревался пол, забирая снизу холодный воздух.

Если же главным назначением камина служит декоративная функция, то можно приподнять топку над полом

Рассчитываем размер топочной камеры

От размеров помещения будут зависеть габариты камина, поэтому ниже мы приводим таблицу, которая подскажет, как правильно рассчитать размеры конструкции.

Площадь помещения необходимо разделить на 50.

Правильные пропорции каминной топки

Это значение и будет подсказывать, какой площади должен быть проем топочной камеры.

Например, для средней по размеру комнаты (20-25 кв метров) нужно делать камин с топкой шириной 0,5 м2.

Что касается общих габаритов конструкции, то идеальным является соотношение ширины и высоты 3:2.

Как говорилось выше, большое значение имеет глубина топливника. От нее напрямую будет зависеть эффективность обогрева. Придерживайтесь примерно следующих пропорций: глубина топливника = ½ или 2/3 от высоты топки.

Размер камина должен быть выдержан в определенной пропорции

Если вы ради декоративных целей решите увеличить объем и глубину топочной камеры, то учитывайте, что при этом значительно снизится эффективность обогрева комнаты.

Рассчитываем размер дымохода

Не менее важно правильно рассчитать размеры дымохода, так как от этого напрямую будет зависеть тяга. Оптимальным соотношением является сечение трубы в размере 1/10 от площади входа топочной камеры

Оптимальным соотношением является сечение трубы в размере 1/10 от площади входа топочной камеры.

Если дымоход имеет круглое сечение (например, если вы используете сэндвич трубы для строительства дымохода), то берите диаметр не менее, чем 150 мм.

Расположение дымоходной трубы на крыше относительно конька

При меньшем диаметре значительно снизится тяга.

Высота дымохода должна быть не менее 5 метров. Но если дом в 2-3 этажа, то ее придется, конечно, поднять. Здесь необходимо будет ориентироваться на положение конька крыши.

Ниже представлены определенные закономерности вывода дымохода, которые ориентированы на положение конька крыши.

Традиционный дровяной камин из кирпича

Традиционный камин на даче – это печь с открытым очагом, порталом-облицовкой, дымосборником и дымоходом. Кирпичный камин довольно тяжел и создает серьезную нагрузку на перекрытия, поэтому его обычно устанавливают на первом этаже и обязательно на отдельном фундаменте. Другой сложностью при строительстве кирпичного камина станет устройство дымохода – он должен быть предусмотрен еще на этапе строительства дома.

Дровяной камин из кирпича — фото

Дровяной камин непрост в обслуживании. Для его топки необходимы дрова, пеллеты или брикеты, а открытый очаг представляет опасность из-за искр и угольков.  Тем не менее, такой вид очень популярен, ведь он дает возможность насладиться настоящим живым пламенем, потрескиванием углей и запахом дыма.

Проектирование камина из кирпича необходимо начинать на этапе выполнения проекта дома. Если вы выбрали подходящую вам конструкцию – сразу предусмотрите под него фундамент. Он не должен иметь жесткой связи с фундаментом дома в противопожарных целях.

Строительство камина  из кирпича обычно начинают после возведения коробки дома, до внутренних отделочных работ. В среднем нужно купить 2-4 сотни полнотелого керамического кирпича и 1-2 сотни огнеупорного, а также до 3 мешков кладочного раствора. Кладку можно доверить печнику, а можно выполнить самостоятельно, для этого стоит запастись схемой-порядовкой и выполнять кладку в строгом соответствии с ней и рекомендациями по строительству и нормам противопожарной безопасности.

Особенности возведения каминной перемычки

Перекрытие проема можно создать из перемычек, сделанных из металла или железобетона. Но это является неправильным решением, поскольку металл при чрезмерном нагревании способен расширяться. А это приведет к разрушению кладки.

Самое подходящее решение для дровяного камина — арочное перекрытие из кирпича. Технология его возведения предусматривает такие действия:

• возведение боковых стенок до самого перекрытия;
• монтаж опалубки;
• под брус, уложенный по вертикали, подкладываются клинья;
• на опалубке делаются отметки, которые показывают расположение кирпичей с учетом шва;
• количество материала должно быть нечетным;
• осуществляется кладка кирпича с выступом перемычки до 5 см.

Устройство арочной перемычки предполагает равномерную укладку кирпичей с обеих сторон. Причем делается это от края к центральной части. Правильность осуществления кладочного процесса проверяется с помощью лески, которую натягивают в центре перемычки.

Швы должны иметь клиновидную форму. Их толщина составляет от 3 мм (в нижней части) до 1,5 см (вверху перемычки). Замочный кирпич, который расклинивает арку, размещается в вертикальной плоскости. После кладочных работ должно пройти 8-14 дней, в течение которых застынет раствор и материал займет свое место.

Далее происходит удаление опалубки:

• снизу изымаются клинья;
• в верхней части вынимается по одному кирпичу;
• происходит опускание и разборка брусков.

Камин для дачи из металла

Все большую популярность набирают металлические камины со стеклянной дверцей, имитирующие вид открытого очага. Они вполне безопасны для размещения на даче и в зависимости от модели и дополнительных функций могут обогревать как маленький домик, так и большой коттедж. Печи-камины весят значительно меньше своего кирпичного аналога. Поэтому для их установки не требуется укрепление перекрытий, и ставить их можно в любом помещении на любом этаже.

Камин из металла — фото

Печи-камины могут быть пристенные и угловые, с водяным или воздушным отопительным контуром, с функцией длительного горения. В качестве топлива для такой печи используются обычные дрова, пеллеты или брикеты, при этом за счет более полного сжигания топлива расходуется значительно меньше.

Выбор модели не представляет сложностей: каждая печь рассчитана на обогрев определенного объема помещения, именно этот параметр и должен стать определяющим при покупке. Внешний вид и дополнительные функции определяют цену камина, есть довольно дорогие модели, но в целом можно найти печку на любой вкус и кошелек. Можно также сделать все своими руками, конечно будет не так красиво, но вполне функционально.

Широкие возможности дровяных каминов для дома с водяным контуром

Принципиальная схема комбинированной системы отопления

Оснащение топки дверцей и правильная организация конвекционных потоков помогут нагреть воздух в помещении. Для повышения КПД и расширения базовой функциональности применяют металлический дровяной камин для дома с встроенным водяным контуром.

Такая модификация стоит дороже стандартного изделия. Но, как показано на рисунке, ее можно подключить к локальной системе отопления через теплообменник. Более точной является регулировка с применением специализированных электронных средств. Они подключают контур с нагретой водой по заданному алгоритму. Для циркуляции жидкости устанавливают насос. Безопасность обеспечивают с применением расширительного бака и аварийного клапана. В самых совершенных установках управление работой организовано с учетом оперативных данных о температуре воздуха в комнатах.

Отдельный водяной контур

Такое оснащение устанавливают на дымоходе, поэтому оно является универсальным. При желании его можно использовать в комбинации с разными видами стандартных дровяных каминов. КПД несколько меньше по сравнению с рассмотренным выше вариантом.

Отличия разных видов каминов на дровах

По какому принципу выбирать размеры и конструкцию

Все строительные работы по правилам начинают с проектов. Нужно точно рассчитать все нужные размеры кирпичного камина, от этого зависит мощность и эстетический вид. Самое главное — это гарантия безопасной эксплуатации.

На заметку. Идеально высчитанных готовых размеров камина не существует, так как дома разные, материалы изготовления тоже различаются по форме и качеству. Можно только приблизительно ориентироваться на стандартный размер кирпича.

Простые камины своими руками — сейчас очень распространённое явление

Важно правильно определить габариты топочной камеры.. Расчёт выполняется следующим образом:

Расчёт выполняется следующим образом:

• Площадь помещения делят на 100. Так, например, в гостиной 30 кв. м, топка будет 30 см.
• Теперь глубина. При кладке топки камина выдерживают пропорции: глубина в 1,5-2,5 раза меньше ширины. В указанном примере можно взять условно пропорцию 1:2. То есть глубина равняется 37,5 см (полтора кирпича), а в ширину 0,75 м (3 кирпича).
• Высота топочной части больше ширины в полтора раза. В итоге получается, что у топочной камеры шириной в 3 кирпича высота немного более одного метра. В реальности надо будет выложить 15 рядов кладки.
• Дымовой канал по отношению к площади топки 1:10-15. Его можно сделать и шире. Однако в вышину прямой участок нельзя делать менее 3 метров и более 4 метров. Эти параметры выдерживают для хорошей тяги.

Чтобы представлять конструкцию камина из кирпича, лучше запастись готовым чертежом, чтобы не наделать ошибок в расчётах. Существуют уже готовые чертежи каминов, среди которых можно выбрать подходящий вариант.

Камин выручит не только в качестве самостоятельного источника тепла в межсезонье, но и как добавление к основному обогреву помещений. Когда позволяют возможности, есть опыт в строительстве подобных сооружений, выбирают сложные камины с дополнительными функциями. Это может быть подключение водяного контура, нагрев воды, варочная панель. Классический камин из кирпича размером не очень большой, и его возведение осилит и начинающий домашний мастер. Видов топлива для камина сейчас очень много, но самым дешёвым по-прежнему являются обычные дрова.

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом

Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи.
Фундамент должен превышать габариты печи на 15-20 см с каждой стороны

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков.
Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем.
Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор.
Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.
Колосниковая решетка

Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором.
При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов.
Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде.
Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

• Красный полнотелый керамический кирпич (М-150.)

  М 150

• Шамотный (огнеупорный) кирпич.
• Кладочный раствор (песок, красная печная глина).
• Материал для фундамента (цемент, графий, песок).
• Рубероид.
• Асбестовый шнур, оцинкованная проволока.
• Доски для создания опалубки.
• Армирующая сетка.
• Колосниковая решетка.
• Варочная поверхность (плита).
• Зольник и дверца зольника (поддувала).
• Топочная дверца.
• Дымоходная вьюшка.
• Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

• Строительный уровень.
• Совковая лопата.
• Строительный маркер.
• Измерительная лента (рулетка).
• Строительный отвес.
• Угломер.

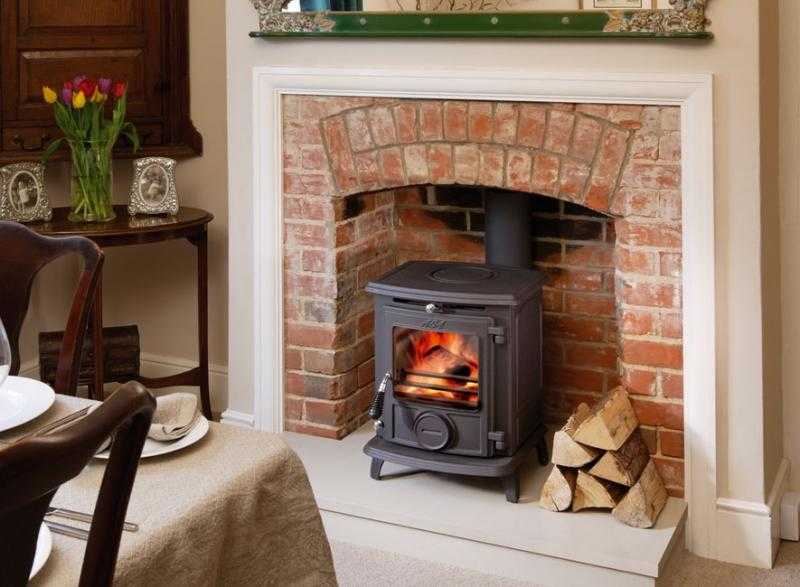

Как определить место установки и технические характеристики дровяного камина для дома

Для ответа на поставленные вопросы надо проверить архитектурные особенности здания. Проще всего устанавливать дровяной камин в доме из кирпича, бетона, пеноблоков. Помимо прочности силового каркаса пригодятся негорючие свойства основных материалов. Не вызовет дополнительных сложностей прохождение межэтажных перекрытий. В деревянных строениях потенциально опасные места изолируют специальными вставками (промежутками), которые предотвращают чрезмерный нагрев.

Место установки выбирают с учетом дизайнерских требований. Для правильного выбора удобно пользоваться специализированным программным обеспечением. С помощью объемного макета в электронной форме уточняют размещение мебели, ширину проходов. Следует исключить перегрев электроники, попадание интенсивного инфракрасного излучения на картины, другие ценные украшения, элементы отделки.

Если встроенный дровяной камин приходится устанавливать в наружной стене, ее дополнительно утепляют со стороны улицы. Соответствующую накладку делают по всей ширине комнаты. Применяют материалы, стойкие к атмосферным воздействиям.

КПД простейшего дровяного камина с открытой топкой не превышает 15-25%. С такими потребительскими характеристиками его применение для отопления дома будет слишком дорогим. Ниже рассказано о том, как повысить эффективность оборудования с помощью дополнительного оснащения, или существенного изменения стандартной конструкции.
