Какими бывают дизельные тепловые пушки и чем они отличаются друг от друга?

Из чего состоят тепловые пушки

Тепловую пушку можно рассматривать как большой и мощный тепловой вентилятор, и, вероятно, все мы знакомы с последним. Устройство и принцип работы ствола довольно просты. Корпус устройства выполнен из металла, выдерживающего механические и термические нагрузки. Есть устройства, в которых корпус имеет форму параллелепипеда, но чаще всего это устройства цилиндрической формы. Собственно, по внешнему виду устройства стали называть оружием, они очень похожи на артиллерийский пистолет.

Сердце тепловой пушки — нагревательный элемент. Это может быть ТЭН, змеевик, камера сгорания для жидкого или газообразного топлива. Рядом с нагревательным элементом расположен мощный вентилятор, который втягивает холодный воздух через отверстия в корпусе и способствует быстрому распределению уже нагретого воздуха. Это такой простой механизм. Существуют безвентиляторные модели, которые нагревают окружающие предметы инфракрасным излучением.
Кроме того, устройство оснащено термостатом и термостатом, которые помогают поддерживать заданную температуру в помещении и предохраняют устройство от перегрева.

Принцип работы пушек прямого нагрева и их устройство

В качестве главного элемента дизельной пушки выступает электродвигатель с вентилятором. Конструкция предусматривает наличие:

камеры сгорания;
насоса с очищающими фильтрами;
искрообразователя;
бака для топлива;
форсунки.

Что касается искрообразователя, то он представляет собой высоковольтную систему или свечу накала. Для того чтобы обеспечить автономную работу дизельной тепловой пушки, ее комплектуют таймером, термостатом и контролем уровня пламени. Этот список дополнений не является полным. Устройство может предусматривать еще и наличие других электронных элементов. Они встраиваются или устанавливаются дополнительно.

Такой агрегат работает по следующему принципу. При включении оборудования горючее перекачивается в топливный фильтр, куда поступает из бака. В этом процессе задействован насос. На следующем этапе топливо оказывается на форсунке, которая осуществляет впрыскивание в камеру сгорания. Искра подается системой поджига, что способствует воспламенению дизеля.

В дуле устройства находится защитная сетка, которая удерживает огонь, ведь в противном случае он мог бы покинуть камеру сгорания. Холодный воздух нагнетается в камеру вентилятором, где потоки нагреваются от топлива и выходят наружу теплым потоком.

Дизельная тепловая пушка прямого нагрева имеет высокий коэффициент полезного действия, который достигает 100 %. При этом температура воздуха на выходе может составить 400 ˚С. Подобные теплогенераторы обладают мощности в пределах от 10 до 220 кВт. По той причине, что вместе с теплом в воздухе оказываются неприятные запахи и копоть, а также продукты горения, область использования описываемого агрегата ограничена.

Дизельный агрегат своими руками: основные составляющие

Обогрев обширного пространства требует применения теплогенераторов и приборов, которые могут работать на разных видах топлива. Обогреватель можно сделать самостоятельно, если получить некоторые технические навыки. Наличие дизельного варианта обеспечит быстрый прогрев помещения за короткий промежуток времени.

Своим названием тепловые агрегаты, отличающиеся эффективностью нагрева, обязаны специфической форме.

Работает пушка по элементарному принципу: вращающиеся лопасти вентилятора нагнетают холодный воздух внутрь нагревательного устройства. Воздушный поток проходит через элемент нагрева и разогревается до нужно температуры. Разогретый поток выталкивается наружу и обогревает помещение путем отдачи тепла.

Основные составляющие агрегата:

Корпус. Его делают из листа металла большой толщины или толстостенной трубы.
Горелка. Важный элемент для переработки топлива.
Камера сгорания. Изготовляется из оцинкованной или толстостенной тугоплавкой трубы из другого материала.
Бак для топлива. В его состав должен входить насос и фильтр. Его располагают внизу корпуса. Для изготовления бака следует использовать тугоплавкий материал, который потом покрывают теплоизолятором.

Устройство и принцип работы тепловентилятора

Тепловентилятор предназначен для обогрева любых бытовых помещений, является наименее дешевым среди обогревающих приборов, имеет очень компактные размеры, работает от электричества.

Наглядный принцип работы тепловентилятора.

Термовентиляторы имеют довольно простую конструкцию: нагревательный элемент и вентилятор, способствующий постоянному перемещению воздуха, что существенно ускоряет нагрев. Качество и скорость обогрева в первую очередь зависит от нагревательного элемента:

Открытый трубчатый электронагреватель (ТЭН). Используется в наиболее дешевых вариантах. Проволочная электрическая спираль нагревается до высоких температур, вплоть до 1200°C. Поэтому тепловентиляторы с открытой спиралью очень быстро сжигают кислород и пыль, существенно снижая влажность воздуха в помещении («сушат воздух»). Такие приборы обладают и наименьшим сроком службы – часто 2-3 года.
Закрытый ТЭН. Применяется крайне редко, в более дорогих моделях. Нагревательная спираль помещена в металлическую трубку с высокой теплопроводностью. Такой вид нагревательного элемента позволяет достигнуть такой же теплоотдачи при меньших температурах нагрева, не столь сильно сушит воздух и является более безопасным.
Керамический нагревательный элемент. Используется в наиболее современных тепловентиляторах. Керамические пластины не нагреваются свыше 200°C, практически не сушат воздух, а термовентиляторы с их использованием стоят практически столько же, столько и с применением ТЭН.

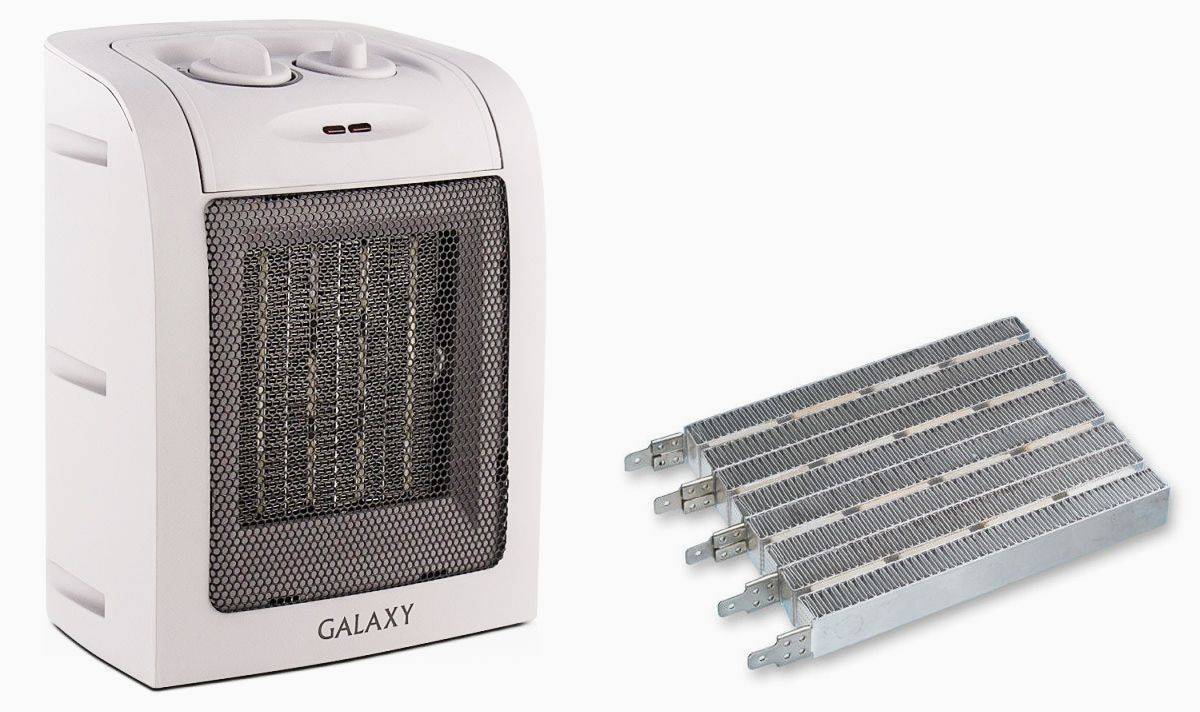

Керамический нагревательный элемент можно определить визуально.

Мощность тепловентилятора – в пределах 400-2000 Вт. Модели мощностью 2 кВт рассчитаны на обогрев помещения площадью 18-20 м2, при потолках высотой не более 3 м, с 1-2 окнами и 1 наружной стеной (1 кВт на 10 м2). Прогрев воздуха до комфортных температур осуществляется за 30-80 минут в зависимости от модели.

Преимущества и недостатки

Преимущества	Недостатки
Низкая стоимость: от 600 руб. за наиболее простые модели и до 2 200 руб. за современные малошумные модели с более точной регулировкой работы и керамическим нагревательным элементом.	Невозможно использовать для обогрева больших помещений. Редко может быть применим как единственный источник тепла.
Очень компактные размер, возможность установить прибор в любой части помещения, в любой момент с легкостью переместить его.	Тепловентиляторы не рассчитаны на длительную работу (24 часа и более беспрерывной работы).
Эстетический внешний вид.	Недостаточная безопасность недорогих моделей.
	Относительно высокое потребление электроэнергии.

Дизельные тепловые пушки. Особенности выбора.

Из всего разнообразия ассортимента мобильного теплового оборудования, дизельные обогреватели являются самыми сложными и дорогими приборами по сравнению с любым другим типом. Однако в то же время по условиям применимости и решаемым задачам им нет равных во всем широчайшем спектре тепловых пушек.

Попробуем разобраться, в чем же их особенности, позволяющие решать практически все задачи мобильного теплового оборудования по обогреву любых помещений и даже локальных мест в открытом пространстве.

А особенности эти определяются в первую очередь топливом.

Известно, что сжиженный, и тем более, магистральный газ в качестве топлива обладает одним, но очень существенным ограничением. При низкой температуре окружающей среды, давление в газовых баллонах резко падает, и при температуре ниже -10 градусов работа газовых тепловых пушек становится почти невозможной. Электрические обогреватели также имеют очень существенное ограничение – лимит электрической мощности, которую можно выделить для обогрева. В подавляющем большинстве случаев, как только включается достаточно мощный электрический тепловентилятор, тут же электричество «заканчивается».

В таких случаях единственным решением как раз и будет использование тепловых пушек на дизельном топливе. Дизельные тепловые пушки не тратят много электричества – оно потребуется только для поджига. Они могут работать и зимой при заливе в них зимнего дизельного топлива. Различные модификации можно использовать как для помещений, имеющих вентиляцию, так даже и для помещений с отсутствием вентиляции. То есть, их можно применять как для обеспечения технических температурных условий (тепловые пушки прямого нагрева), так и в помещениях, где постоянно работают, или живут люди (тепловые пушки непрямого нагрева). Существующие модели дизельных инфракрасных обогревателей с успехом можно применять даже на открытом пространстве.

Все эти моменты делают этот тип обогревателей практически самым универсальным выбором для любых условий.

Конечно же, кроме несомненных достоинств, при подборе дизельных тепловых пушек следует обращать внимание и на особенности этого вида обогревателей. Так, определенные требования предъявляются к чистоте и качеству дизельного топлива

Дизельное топливо, применяемое в дизельном тепловом оборудовании, должно удовлетворять соответствующим стандартам, применяемым к дизтопливу автомобилей. При использовании некачественного топлива, с различными включениями и примесями, существует большой риск того, что топливного фильтра по ресурсу не хватит даже до «ближайшего сервисного обслуживания»

Далее. Для эксплуатации дизельных калориферов прямого нагрева, помещение в обязательном порядке должно иметь возможность вентиляции. Соответственно, при вентиляции помещения теряется часть тепла дополнительно к естественным тепловым потерям. Поэтому, при расчете мощности тепловой пушки прямого нагрева (где КПД теплообразования приближается к 100%) для конкретных условий, следует обязательно закладывать избыточную мощность по сравнению с расчетной. При использовании обогревателей непрямого нагрева также не удастся избежать потерь, ведь часть тепла у них уходит в буквальном смысле «в трубу» вместе с отработанными газами. В лучших моделях тепловых пушек непрямого нагрева с «трехпроходным» теплообменником такие потери составляют порядка 18-20%, а у моделей с «двухпроходным» теплообменником они доходят до 40%.

Тем не менее, даже с учетом таких потерь, тепловые пушки на дизельном топливе все равно по затратам на электричество остаются более выгодными, чем электрические обогреватели. А если учесть, что этот тип обогревателей лишен такого негативного эффекта, как «выжигание кислорода», характерного для ТЭНов, то становится понятным что рассмотрение вариантов теплового оборудования при выборе всегда следует начинать именно с дизельных тепловых пушек.

View the discussion thread.

blog comments powered by DISQUS

Назад
Вперёд

Дизельные тепловые пушки непрямого нагрева

В тепловентиляторах непрямого нагрева камера сгорания топлива изолирована от обогреваемого помещения. Тепловая энергия горения нагревает теплообменник, тепло от которого выдувается наружу при помощи вентилятора. При этом выхлопные газы выходят через отдельную трубу, которую можно вывести за пределы комнаты. Такие системы не сжигают воздух в помещении и не наполняют его продуктами горения, так что люди спокойно могут находится рядом с тепловыми пушками непрямого нагрева.

К их недостаткам можно отнести более низкий КПД, высокую цену по сравнению с обогревателями прямого нагрева.

Дизельные пушки Master серии BV

Дизельные тепловые пушки Master серии BV осуществляют непрямой обогрев. Таким образом для их корректной работы необходим отвод продуктов сгорания из помещения или подвод тепла снаружи в помещение. Модельный ряд состоит из:

Master BV 77 E — 20 кВт
Master BV 110 E — 33 кВт
Master BV 170 E — 47 кВт
Master BV 290 E — 81 кВт
Master BV 310 FS — 75 кВт
Master BV 310 FSR — 75 кВт
Master BV 470 FS — 134 кВт
Master BV 470 FTR — 134 кВт
Master BV 470 FSR — 134 кВт
Master BV 690 FS — 220 кВт
Master BV 690 FT — 220 кВт
Master BV 690 FTR — 220 кВт

Буква R в конце наименования обозначает наличие центробежного (радиального) вентилятора. Если буква отсутствует, то применяется осевой вентилятор.

Полные характерситики пушек Мастер серии BV можно найти в таблице:

Другие параметры выбора

Хоть дизельная тепловая пушка и не самый эстетичный прибор отопления, она должна быть безопасной — это без вариантов

Поэтому стоит обратить внимание на теплоизоляцию наружного кожуха. Чтобы случайное прикосновение не обернулось тяжелым ожогом, корпус не должен нагреваться выше 50-60°C

Температура сгорания дизельного топлива достигает сотен градусов, так что теплоизоляция очень важна.

Дизельная тепловая пушка с отводом выхлопа требует установки полноценного дымохода

Эксплуатационные характеристики

Кроме тепловой мощности, есть еще ряд характеристик, которые определяют эффективность работы оборудования:

Напряжение питания и потребляемая электрическая мощность. В конструкции присутствует вентилятор и ему требуется электропитание.
Максимальный воздухообмен (кубические метры в час). Показывает, какой объем воздуха «прогоняется» через агрегат. Определяется мощностью вентилятора и горелки.
Объем бака для топлива и расход топлива. Эти два параметра стоит рассматривать вместе. Поделив объем бака на расход, узнаете сколько часов агрегат будет работать на одной заправке.
Наличие воздушных и топливных фильтров, регулярность их обслуживания. Фильтры эти установлены, пожалуй, в любой более-менее нормальной модели. Но вот фильтры разные и требуют разной периодичности очистки или замены. Перед покупкой не поленитесь проштудировать инструкцию по эксплуатации. Одни фильтры надо чистить через 150 часов работы, другие — через 500. Так что разница есть.
Уровень шумов. Важный параметр, если использоваться будет длительное время в помещении, где работают люди.

Расход топлива дизельными пушками солидный. Для уменьшения можно поставить терморегулятор. Это поможет сэкономить порядка 25%. Если расход все еще слишком большой, его можно уменьшить, отрегулировав подачу топлива. Если сделать расход меньше, может немного уменьшиться скорость прогрева, но некатастрофично. Зато расход топлива сократится. При помощи проб можно подобрать оптимальный режим работы.

Обеспечение безопасности

Некоторые функции обеспечения безопасности, есть почти во всех дизельных тепловых пушках, другие добавляются только в некоторые модели. С увеличением степеней защиты растет и стоимость, но экономить на безопасности — себе дороже.

Система контроля пламени. Может быть реализована по-разному, но результат работы один: при отсутствии пламени перекрывается подача топлива.
Отключение подачи топлива при пропадании электропитания. Включается аппарат автоматически после появления электричества или нет — зависит от модели. Необходимо уточнять.
Контроль перегрева. Контролируется температура в камере сгорания. Если она превышает допустимый уровень (выставляется на производстве), перекрывается подача топлива.

Каждая нормальная дизельная тепловая пушка имеет эти защитные функции. Это та база, которая обеспечивает минимальный уровень безопасности. В более «навороченных» вариантах, может быть встроен датчик уровня кислорода, контроль уровня угарного газа. Если в выбранной модели анализаторов атмосферы нет, их можно установить отдельно.

Технические характеристики некоторых моделей дизельных тепловых пушек Ballu линейки BHDP

Удобство эксплуатации

Согласитесь, лучше если отопительный агрегат доставляет минимум неудобств, требует минимум внимания

Самое важное — тип управления. Наиболее удобный и современный — электронное управление

Оно имеет большие возможности как по обеспечению безопасности, так и по сервисным функциям. Но модели с этим типом управления самые дорогие. Еще тепловая дизельная пушка может иметь:

Терморегулятор или термостат. Встроенный в корпус прибор позволяет выставить желаемую температуру воздуха. Это позволяет уделять меньше внимания контролю за работой. При достижении выбранной температуры агрегат отключается. Когда воздух остывает на один градус, нагрев включается снова. Термостат может быть механическим или электронным.
Контроль уровня топлива в баке. Помогает как не остаться без тепла, так и контролировать количество заливаемого топлива при заправке.
Колеса для перемещения.
Регулируемый угол наклона.

Далеко не все функции дорогостоящие. Например, колеса и регулятор наклона. Они реализуются более чем просто, тем не менее, их наличие облегчает использование дизельных тепловых пушек.

Отличительная характеристика и параметры пушки на дизтопливе

Дизельные тепловые пушки обладают большими преимуществами, но сфера их применения более ограничения. Топливо в данных агрегатах подается при помощи насоса или компрессора, тепловой воздушный поток задает электровентилятор. Для возможности автономной работы используется термостат, таймер и устанавливается система контроля пламени. По принципу работы их делят на два вида:

Устройство прямого нагрева может использоваться только в помещениях с хорошей вентиляцией, так как продукты горения выделяются непосредственно в окружающий воздух. Небезопасно для применения в местах, где постоянно находятся или работают люди.
Агрегат непрямого нагрева позволяет качественно прогревать воздух, при этом выхлопные газы выходят наружу при помощи специализированных дымоходов.

Технические характеристики тепловой пушки прямого типа нагрева не позволяют ее использовать для отопления жилых помещений. Продукты сгорания не должны накапливаться в помещении, поэтому необходимо обеспечить регулярное проветривание для возможности наполнения пространства кислородом. Такие агрегаты наиболее востребованы и оптимально подходят для нагрева подсобных помещений. Имеют широкое распространение в сельском хозяйстве.

Дизельные пушки непрямого типа нагрева при соблюдении всех правил и норм эксплуатации могут применяться в мастерских, гаражах, на производстве. Благодаря предусмотренным конструкцией специальным отводам выхлопных соединений за пределы помещения, они могут применяться в зоне скопления людей, в местах, где осуществляется непосредственно рабочий процесс.

Дизельные пушки любого типа эффективны для размораживания или сушки материалов. Они позволяют ускорить процесс высыхания дерева, в связи с чем широко применимы в деревообрабатывающей отрасли, а также на мебельных фабриках. Они являются незаменимым источником тепла, позволяющим оперативно регулировать этапы ремонтных работ, быстро просушивая обработанные поверхности стен и потолка.

Для нагрева больших площадей это самые экономичные агрегаты, так как расход керосина или дизельного топлива составляет около 1 л в час, при этом прогреть пространство можно до 250 м3.

Что лучше: тепловентилятор или тепловая пушка

Для отопления жилых помещений в квартире или частном доме лучше выбрать тепловентилятор, они более экономичны и экологичны, компактные по размерам, издают меньше шума. Однако наиболее мощные модели (2 кВт) рассчитаны на помещения площадью до 20 м2, при больших размерах, мы рекомендуем выбрать другие виды обогревателей: инфракрасные или конвекторы.

Тепловые пушки отличаются от тепловентиляторов повышенной мощностью. Они используются для обогрева нежилых помещений закрытого, полузакрытого и даже открытого типов, например, для полноценного обогрева гаража, подсобных помещений, складов, объектов в период строительства или ремонта.

Преимуществом некоторых тепловых пушек является возможность использовать в качестве топлива газ или дизельное топливо, что позволяет применять приборы на неэлектрифицированных объектах.

Сравнительная таблица характеристик и цен

Тепловентиляторы и тепловые пушки очень похожи, основная разница между ними в мощности и материалах изготовления. Термовентиляторы рекомендуются в качестве дополнительного источника тепла в жилых помещениях. Тепловые же пушки имеют промышленное назначение, могут применяться для отопления гаражей и складских помещений. Оба прибора имеют относительно небольшую стоимость 1 кВт тепловой мощности.

Какую тепловую пушку выбрать?

Основные отличия пушек на сегодняшнем рынке – их мощность и производительность. Этим и обусловлена глобальная разница в цене. При использовании пушки дома, желательно смотреть на наличие функции вентилятора и регулировки температуры.

Если пушка будет работать постоянно, то необходима функция отключения при перегреве в целях безопасности. Каждый из представленных выше вариантов долговечен и является несомненным лидером среди своей категории. Остается лишь выбрать подходящую по параметрам.

Самый важный фактор при выборе тепловой пушки – объем помещения, для которого она предназначается. Посчитайте объем помещения по формуле выше, почитайте отзывы на каждый из конкретных вариантов, выбирайте аппарат «по размеру». Если вы выберете пушку, мощность которой меньше необходимой, то, скорее всего, ее продуктивность вас не устроит.

При выборе пушки, мощность которой выше нужной, пушка будет быстрее справляться с работой, но цена на нее будет заметно выше

Обращайте внимание на компактность, безопасность, тишину работы и простоту в использовании, тогда вы найдете оптимальный вариант по выгодной цене
