Как сделать своими руками?
Первый этап — создание разметки на участке. Необходимо обозначить места, в которых будут устанавливаться винтовые опоры, тщательно выверив все расстояния и углы.
На обозначенных точках делаются неглубокие подкопы на 15-30 см. Это позволит избежать самопроизвольного смещения свай в самом начале их ввинчивания в грунт. Расстояние между точками расположения опор должно составлять 2-3 метра, в зависимости от их типоразмера, площади бани и несущей способности грунта.
Для вкручивания свай ручным методом используются длинные металлические ломы, которые выполняют функцию рычагов. Такую работу следует выполнять вдвоем или втроем. Если имеется возможность заезда спецтехники на участок, можно осуществить установку механическим способом. Это даст возможность сэкономить время и силы.
Винтовые сваи необходимо погружать в почву на глубину не менее 1,5 м. Конструкции ввинчиваются в грунт до тех пор, пока их наконечники не достигнут плотных слоев земли. При этом вращать сваи вручную становится в разы сложнее, что является признаком окончательного погружения опоры.
В процессе вкручивания необходимо тщательно следить за тем, чтобы конструкции располагались в строго вертикальном положении. Допускаются лишь незначительные отклонения на 1-2 градуса.
Когда все опоры установлены и выравнены по высоте, проводится их бетонирование изнутри. В металлические трубы подается бетонная смесь, которую желательно замешивать непосредственно перед заливкой.
Когда цементно-песчаная смесь окончательно затвердела, на верхних частях свай устанавливаются оголовки. Далее проводится установка обвязки. Для деревянной бани оптимальным выбором будет конструкция из бруса.
Важным моментом является обустройство фундамента под печь. Кирпичные, чугунные и стальные топки оказывают достаточно большую нагрузку на поверхность основания, поэтому их нельзя возводить непосредственно на полу. Под ними должны располагаться дополнительные фундаментные конструкции.
Размеры и площадь дополнительного фундамента подбираются с учетом ширины и длины печи, которая будет возводиться на нем.
Чтобы подготовить основание для массивной печи, следует подготовить на выбранном участке котлован по заранее выполненным расчетам. Его глубина должна достигать уровня промерзания почвы.
На уплотненное дно засыпается песчано-гравийная подушка. Слой щебня должен быть не менее 15 см, слой песка – от 20 см. Поверх песчаного слоя можно засыпать еще один пласт щебня такой же толщины.
Далее устанавливается деревянная опалубка по периметру печного фундамента, в нее помещается арматурный каркас. На следующем этапе проводится заливка бетона. Верхний уровень основания должен быть примерно на 5-6 см ниже пола, который будет устанавливаться в бане. Когда бетон окончательно затвердеет, нужно снять опалубку и обработать стенки печного фундамента гидроизоляцией – например, гудроном.
На следующей стадии можно приступать к монтажу сруба
Данная конструкция создается по простой схеме: на оголовках свай закрепляются жесткие металлические швеллеры или двутавровые балки по всему периметру фундамента, а также в его центральных зонах. Эти элементы соединяются с оголовками с помощью электросварки.

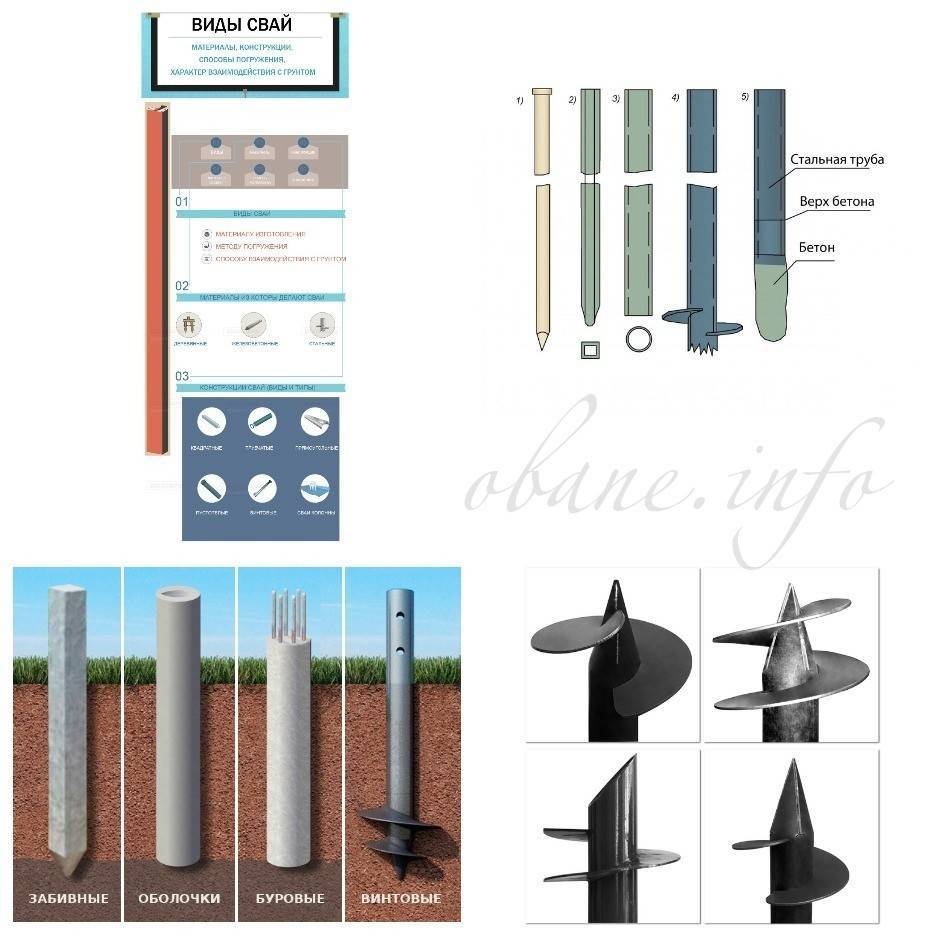

Что такое свая, и какого типа они бывают
Свая – металлический, деревянный или железобетонный стержень или труба, которые заглубляются в почву и придают фундаменту здания или сооружения дополнительные несущие способности. Если металлические и железобетонные изделия сами по себе наделены достаточной прочностью при механическом воздействии во время их монтирования, то деревянные элементы, в большинстве случаев требуют некоторой подготовки. Нижний конец обтесывается на клин, а верхний защищается металлической накладкой, чтобы во время забивания не расклепать и не «разлохматить» верхний торец.
По типу распределения нагрузки, сваи под баню бывают опорными и висячими:
- Опорная — взаимодействует с грунтом, в основном своим нижним торцом. Такие сваи имеют большую длину и должны опираться на нижележащий слой грунта с достаточной несущей способностью;
- Висячая – взаимодействует не торцом, а боковыми стенками, за счет возникновения на них «грунтовой рубашки». Рубашка это слой почвы, который налипает на сваю во время ее внедрения в грунт, образует с ней единое целое, и уже она сцепляется с окружающей почвой и удерживает сваю в подвешенном состоянии, без опоры в нижней точке на твердый и прочный подлежащий слой. Такие сваи могут быть значительно короче по длине, чем опорные.
Материалы для изготовления свай
Как мы уже говорили, свайный фундамент для бани может использовать различные материалы для изготовления рабочих элементов. Остановимся на этом подробнее:
- Деревянные сваи. Для их изготовления используются длинномерный лес хвойных пород деревьев. Самым доступным вариантом выступает сосна и ель. Несколько более дорогостоящим материалом выступает лиственница. В исключительных случаях, в первую очередь из за своей высокой стоимости, используют дуб. Такие сваи могут быть: одиночными, составными и пакетными. В большинстве типовых ситуаций, ввиду небольшого веса банных сооружений, используют сваи простого типа;
- Железобетонные сваи представляют собой стандартизированные изделия из тяжелого бетона, армированного металлом. Прочностные характеристики кондиционного изделия сечением 300 х 300 мм, позволяют уверенно работать в грунтах малой несущей способности на полной длине до 12 метров. Естественно, что в реалиях банного строительства, использование такого качества – маловероятно, однако, как показатель возможностей — это демонстрируется достаточно наглядно. Кроме этого, сваи такого типа отличаются завидной долговечностью, даже при использовании в сильно обводненных грунтах или непосредственно в воде;
- Металлические сваи. Самый дорогостоящий вид, из перечисленных. Свайный фундамент под баню из металла, в подавляющем большинстве случаев, выполняется из труб, диаметром порядка 6 дюймов или 152 мм в метрическом исчислении. Практика показывает, что применяются они тогда, когда собственник имеет в своем распоряжении материал, доставшийся по случаю и недорого и его прельщают возможности быстрого монтирования основания посредством применения спецтехники. Например, гидромолота на базе колесного экскаватора – погрузчика типа JCB – 3. Быстро, эффективно и достаточно приемлемо по стоимости машино-часа работы установки. Не стоит пренебрегать методами защиты металла из конструкционной стали. Ведь она подвержена проявлениям коррозии во влажной среде. В большинстве практических ситуаций будет достаточно обмазки рабочей части сваи гидроизоляционной мастикой, на основе модифицированного битума.
Внимание! В некоторых случаях, при использовании труб недостаточного сечения для уверенного удержания сооружения бани, каждый элемент дополнительно усиливается путем заливки полости тяжелым бетоном с промежуточной усадкой массива ручной трамбовкой или вибратором. На выходе мы имеем своеобразную комбинированную металло-бетонную сваю
Виды и особенности
Специалисты, занимающиеся возведением объектов, выделяют 12 видов свай. Несмотря на многообразие вариантов, для возведения малоэтажных построек пригодны только 3 следующих вида:
- буронабивные;
- винтовые, из металла;
- забивные, железобетонная конструкция.
Железобетонные опоры для строительства бани используются очень редко. Все дело в том, для работы с ними необходима техника. С ее помощью конструкции будут вколочены в грунт. Использование забивных свай отличается тем, что в результате получается очень прочное основание.
Буронабивные опоры легко сделать своими силами. Затраты труда большие, но вот экономия на материалах выходит существенной.
Все опоры следует установить в ключевых местах. К ним относятся те места, где происходит соединение простенков, а также под углами основания.
В этих точках необходимо поставить промежуточные опоры.
Расстояние между 2 элементами стоит выбирать с учетом типа грунта на строительной площадке, а также в зависимости от планируемых нагрузок.
Следует учесть, что расстояние между 2 опорами не должно превышать 2 м. Сваи нужно располагать по всему периметру стен, а также установить под простенками.
Внимание! Металлические винтовые сваи для бани хороши тем, что работать с ними можно вручную. Но нужно учесть, что сталь отлично проводит тепло, поэтому основание пола будет холоднее.
Баня на сваях на воде
Построить баню на воде — мечта многих владельцев дачных участков. Постройку располагают таким образом, чтобы часть ее выходила в водоем, а другая находилась на берегу. Удерживать баню над водой помогают сваи, их устанавливают в каждом углу, а также под стенами и перегородками.
Конструкция не новая, такие бани делали и раньше, только в прошедшие столетия в качестве свай использовались опоры из твердых пород древесины. Лиственница была лучшим вариантом, ведь она не гниет. Поэтому баня на сваях из бруса или бревна служила несколько десятков лет.
Сегодня опоры из дерева устанавливают очень редко, хотя этот вариант строительства самый дешевый. Установка свай для такой бани не отличается от других случаев, за исключением того, что сваи должны быть забурены в дно водоёма не менее чем на 1.5-2 метра (соответственно, к этому нужно добавить глубину на данном месте, и уклон берега).
Пошаговая инструкция по монтажу своими руками
Рассмотрим порядок действий при создании свайно-винтового фундамента.
Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:
Подготовка
Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).
Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.
Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.
Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.
Погружение свай
Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.
Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.
Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.
Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.
Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.
Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.
Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.
Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.
ОБРАТИТЕ ВНИМАНИЕ! При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте
Обвязка
После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.
Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.
После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.
Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.
Для фиксации на площадках имеются технологические отверстия под болтовые соединения.
ВАЖНО! Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки. Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов
Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.
Необходимые размеры свай
Для того чтобы выбрать толщину и длину свайно-винтовых опор для монтировки их своими руками требуется знать точно все типы пластов грунта. Именно тогда моджо с точностью выбирать длину опор винтовых оснований.
Для одноэтажной бани вполне подойдут сваи длиной 1400-1500 м, при этом диаметры самой опоры не должны быть меньше 110 мм с лопастями до 310 мм. Конечно, в некоторых случаях предпочтительно останавливать свой выбор на опоре, у которой диаметр не меньше 108 мм, так как именно она выдерживает большую нагрузку от здания.
Число свай, которые понадобятся для строительства бани, рассчитывают таким образом, чтобы расстояние между ними оставалось в пределах 1800 мм
Монтировать стоит в таком порядке:
- удалить верхний слой почвы в месте будущей опоры на 180 мм;
- вкрутить или ввинтить опору строго вертикально без дополнительных поправок уже в породе;
- выровнять все опорные столбы по горизонтали для дальнейших работ по установке фундамента (в случае, если выровнять их не получается, можно немного сваи подрезать);
- зацементировать опоры свайно-винтового типа непосредственно в почве;
- по мере затвердевания бетона стоит установить заглушки на опоры для защиты от быстрой коррозии и износа;
- установить связку свайных опор посредством швеллера или металлических уголков (иногда использую брусья или армированный цемент).
Если поддерживаться такого порядка, то можно без лишних усилий сделать фундаментную основу свайно-винтового типа своими руками.
Процесс изготовления
Прежде всего необходимо провести разметку площадки, определиться с количеством и расположением точек установки свай- в этих местах установить колышки
Перед монтажом опор важно проверить диагонали, углы. Тщательно контролируется и расстояние между опорами
На начальном этапе винтовые сваи вкручивают в грунт. В местах, где они будут установлены, следует заранее сделать ямки глубиной 10-15 сантиметров.
Опоры ввинчивают в почву с помощью штанги, при этом важно контролировать вертикальность входа элемента в почву. Углубление проводится до тех пор, пока опора не достигнет уровня, на котором почва не замерзает зимой
После того, как элементы будут завинчены в землю, верхние концы опор необходимо выровнять. Для этого используется шлифовальная машина, с ее помощью легко обрезать лишние трубы. После этого внутрь изделий должна быть залита бетонная смесь, это позволит повысить прочностные характеристики труб и значительно снизить скорость коррозии металла.
На заключительной стадии монтажа необходимо взять металлические пластины. Лучше всего использовать изделия, толщина которых составляет 10 мм. Их приваривают к каждой опоре так, чтобы они выходили за пределы стойки с каждой стороны, выступая на несколько сантиметров. Фундамент для каркасной бани на винтовых сваях (своими руками или силами подрядчика) делается точно так же.
Между собой опорные элементы могут быть соединены с помощью специальной конструкции, она получила название ростверка.
Чаще всего его делают из бетона, но может быть использован и металлопрокат, и железобетон. Конструкции делают сборными и монолитными.
Кроме того, фундамент на сваях для бани можно сделать из готового набора опорных элементов, они есть в продаже в строительных магазинах.
Если есть свободные средства, монтаж можно поручить специалистам.
Баня из бруса
Количество возводимых построек такого типа значительно увеличилось в последнее время. Работа может выполнена своими руками, скорость возведения фундамента для бани на винтовых сваях очень высокая.
Важно! Все опоры перед погружением в грунт, если они были сделаны из металла, необходимо обработать антикоррозийным средством. Это значительно увеличит срок их службы
Процесс ввинчивания сваи в почву будет упрощен, благодаря наличию специальных лопастей на остром конце сваи. Изделия нужно ввинтить в почву.
Выполняя расчет фундамента для бани, необходимо учитывать СП 24.13330.2011, кроме того, может быть использована редакция СНиП 2.02.03-85. Если самостоятельно сделать расчеты затруднительно, то стоит обратиться к проектировщику. Элементы фундамента должны быть приобретены с учетом рекомендации специалиста.
Как сделать слив?
При устройстве фундамента для бани важно сделать слив. Поскольку баня будет установлена на винтовых сваях, то обычный слив с гидрозатвором не подойдет — зимой вода в нем будет замерзать
Слив нужно спланировать так, чтобы вода в нём нигде не могла скапливаться. Для этого можно использовать обыкновенную канализационную пластиковую трубу диаметром 40 или 50мм, закрепив её, например, на металлическую ленту для монтажа гипсокартона или на другой крепеж через каждые 50-70см трубы, к нижней обвязке бани или к черновому полу.
Внимание! Минимально допустимый уклон для отвода воды — 1:30, то есть примерно 3-3.5см на 1 метр трубы. Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм
Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение
Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм. Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение.
Как сделать слив в бане на винтовых сваях
Рассмотрим сегодня, как может функционировать слив в бане на винтовых сваях, когда сам банный сруб «подвешен» над поверхностью грунта.
Сделать слив в бане на винтовых сваях непросто, по сравнению с другими типами фундаментов, такими как МЗФЛ или УШП. Почему? Потому что при обычном варианте фундамента нижний венец сруба связан с основанием. Это позволяет использовать как сливную плоскость проливного пола для удаления сточных вод, так и нормальную канализационную систему с трапами и фановыми трубами, по которым вода отправляется в яму или септик.
В случае же, когда использован свайный вариант, остается пустое пространство между нижним венцом / ростверком и поверхностью грунта.
Особенности банного фундамента на винтовых сваях
Итак, у нас есть баня на винтовых сваях — как сделать слив сточных вод из моечного отделения и банного санузла?
При этом, как сделать слив в бане на сваях таким образом, чтобы канализационная конструкция не вредила дизайну всего банного комплекса?
Для начала рассмотрим особенности винтового фундамента, которые могут нам помочь или помешать в ходе выполнения работ. Для этого пройдем по шагам, от самого начала работ на участке до полной установки банного сруба на указанный тип основания.
А. Начинаем разметку участка под размещение банного комплекса. Баня может представлять собой как небольшой сруб 3 на 3 метра, так и реально большое строение, включающее в себя не только парилку и моечное отделение, но также комнату отдыха, веранду, жилые гостевые помещения, помещение топочной и дровяник.
Б. Пятно застройки для возведения бани выбирается исходя из всех указанных выше будущих помещений, которые бы мы хотели видеть в своем рекреационном здании.
В. Производится разметка точек установки винтовых свай. Для начала производится пробное бурение с целью установить состав грунта и возможные препятствия при использовании указанного типа основания. При этом препятствием могут оказаться не только скальные обломки или плотные слои грунта, но также плывуны или очень слабые почвы типа торфяных.
Г. Производится бурение и установка винтовых свай. Количество и диаметр свай подбираются исходя из общего веса конструкции банного комплекса. Как известно, фундамент должен с запасом держать вес всего сооружения.
Д. На установленные винтовые сваи монтируется стальной ростверк, который в дальнейшем может быть дополнен бетонным или деревянным ростверком.
Для изготовления бетонного ростверка по верху свай монтируется опалубка, а арматура связывается со стальной частью верхней обвязки свай. После заливки и набора прочности получаем стабильное и прочное основание под нижний венец банного сруба.
Е. Производится покраска надземной части винтового фундамента, а также горизонтальная гидроизоляция ростверка.
Варианты слива в бане на свайном фундаменте
В случае использования винтового фундамента, лучше всего не делать слив под баню, а вынести его за пределы пятна застройки.
Самым правильным вариантом будет использования канализационного трубопровода и отвод банных сточных вод в яму или септик рядом с баней, или в общедомовой септик.
В этом случае можно использовать для сбора сточной воды как проливной пол со сливной плоскостью, так и бетонные полы с трапами. Далее по трубам вода может быть удалена за пределы банного цоколя.
Как видим, перед тем, как делать слив в бане, стоит подумать, как лучше реализовать проект банной канализации.
Как сделать слив под баней, когда в ней всего одно помещение, в котором совмещены и парная, и моечное отделение? Сделать это можно при помощи проливного пола в парной, когда под ним монтируется корыто из оцинкованного железа, которое и производит сбор воды. Далее вода отправляется через трап в корыте наружу, в выгребную яму или септик.
Как делать слив в бане на сваях, когда нужно совместить канализацию из моечного отделения и из санузла? Вам потребуется всего лишь связать эти два слива, причем слив из туалета должен быть оборудован после слива из моечного отделения. В таком варианте вода из моечного отделения будет не только толкать впереди себя отходы из санузла, но и будет чистить фановую трубу на всем протяжении.
Варианты дизайна цокольного пространства
Как вы понимаете, при использовании винтовых свай, как такового цоколя под баней нет, а есть так называемое цокольное пространство. Это расстояние от ростверка / чернового пола до поверхности грунта.
Как оформить это пространство, чтобы общий дизайн банного комплекса выглядел привлекательным?
Проще всего зашить цокольное пространство любым листовым цокольным декоративным материалом. Это могут быть все доступные варианты цокольного сайдинга, профилированный лист, металлосайдинг.
Как построить дом на сваях
Оценив положительные стороны и проанализировав слабые места фундамента, необходимо определить, подходит ли выбранная конструкция основания для вашего строения.
Постройка загородного дома на сваях имеет множество преимуществ
Такая технология обеспечивает устойчивость легких построек и конструкций, которые можно самостоятельно собрать за ограниченное время:
- каркасных строений;
- бревенчатых бань;
- хозяйственных блоков;
- различных навесов;
- веранд;
- выездных ворот;
- деревянных и сетчатых заборов.
Рассмотрим основные этапы сооружения фундамента для постройки дома:
- расчетную часть;
- погружение в почву;
- установку ростверка;
- утепление нижнего уровня.
Остановимся на особенностях каждой стадии работ.
