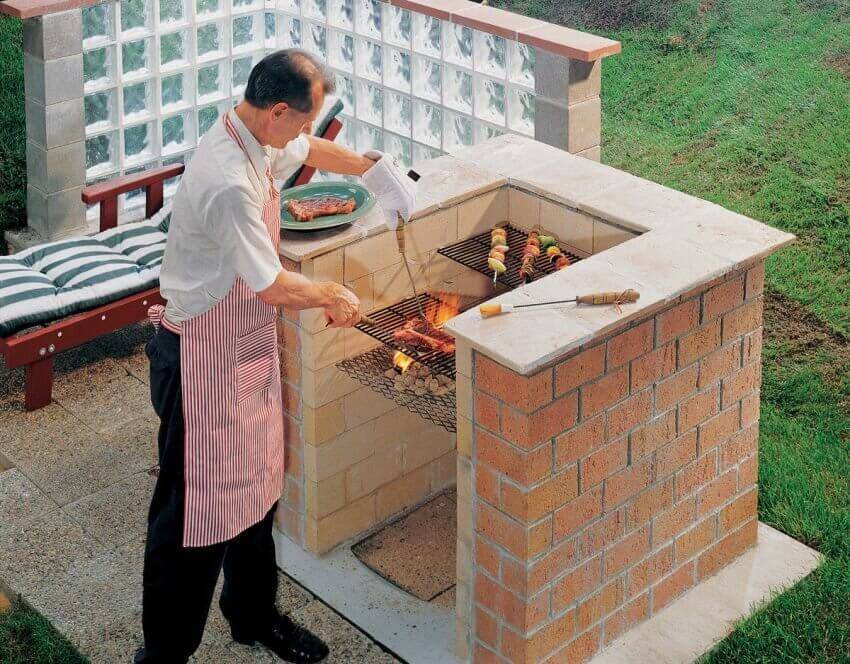

Простейшая П-образная конструкция
Начинающим мастерам лучше остановиться на простых схемах, которые не требуют большого количества материалов и хороших навыков кладки.
Для начала предлагаем П-образную конструкцию.
Уже подготовленную забетонированную площадку необходимо разметить, учитывая размеры имеющегося в наличии кирпича.
По разметке начинают выкладку кирпича. Учитывая простоту конструкции, здесь не обязательно даже придерживаться какой-то определенной порядовки
Обратите внимание: для выкладки печи барбекю своими руками используются два вида кирпича – обычный и огнеупорный. Обычный образует внешний контур, огнеупорный – внутренний
Проставки между блоками помогают сразу определиться с шириной швов кладки.
После предварительной раскладки и разметки начинают кладку. Внешний контур можно класть на обычный раствор, внутренний – на специальный, с повышенной огнестойкостью (для печей).
Чтобы скрепить стенки внешнего и внутреннего контура, используют металлические закладные.
По достижении нужного уровня (примерно 75…80 см) во внутренний контур вмуровывают опоры для решетки барбекю.
Завершающая стадия работы – установка плитки на обе стенки и промежуток между ними. Это одновременно и украшение конструкции, и защита кирпича от попадания влаги, и создание небольшого разделочного столика/сервировочной поверхности. Благодаря нескольким рядам держателей решетки и поддон с углями можно ставить на разные уровни.

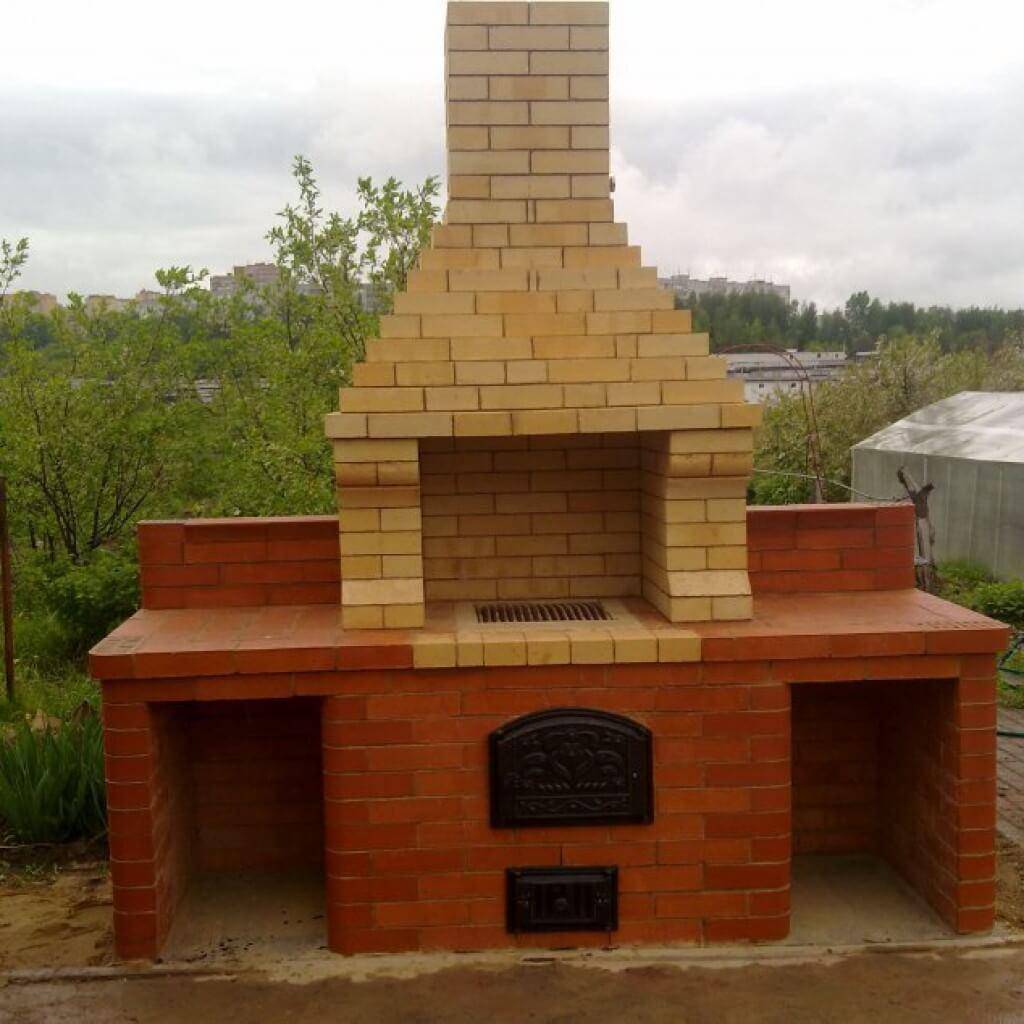

Барбекю комплекс из кирпича с прямым сводом

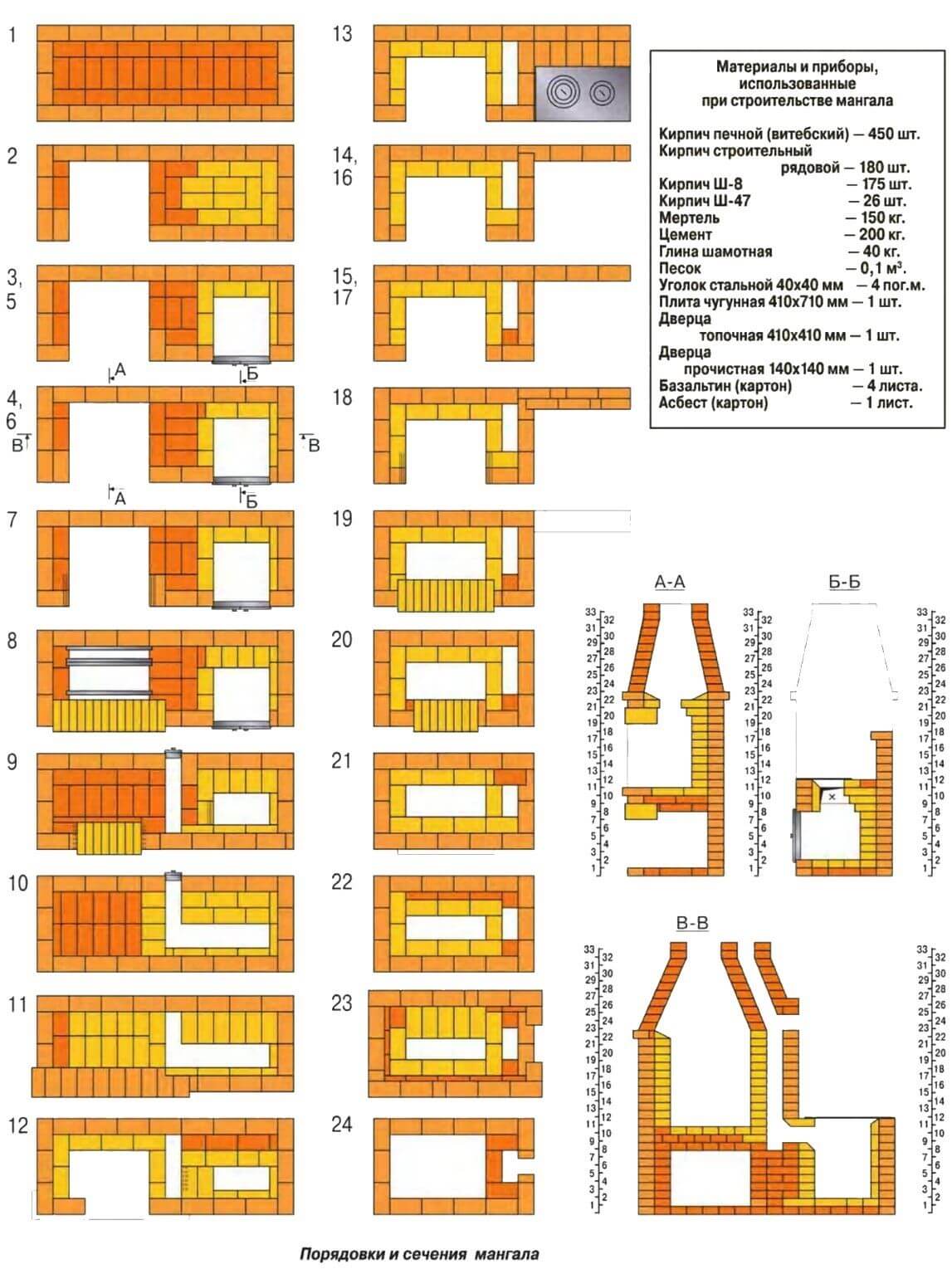

Поскольку сложные своды – это самая проблемная часть кладки любой печи, предлагаем для начала чертеж и порядовку более простой конструкции для беседки или дачи.
Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода
Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.
С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.
С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.
Важно: если печь барбекю своими руками выкладывается в беседке, пристройке или любом другом сооружении с крышей, необходимо поднять верхнюю плоскость трубы как минимум на 0,5 м выше уровня конька или плоскости навеса!
Еще один важный момент: для выкладки полок и перекрытий в кладку стен вмуровывают металлические полосы или стержни и на них укладывают кирпичи перекрытия.

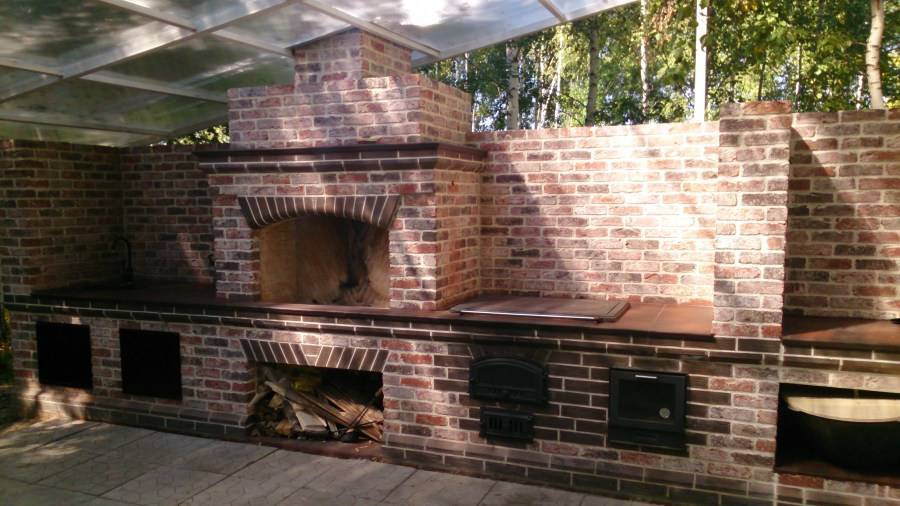

Предлагаем также другие проекты для зоны барбекю на даче, своими руками реализовать их не сложнее, чем предложенную выше схему.
На фото таже прямой свод, решетка устроена над закрытой топкой. Дверки для топки и прочистки монтируются в переднюю стенку печи, как показано на порядовке ниже. Дополнительно на этой схеме имеется чугунная плита (варочная поверхность).
Еще один вариант, на примере обычной русской печи, показан в видео.

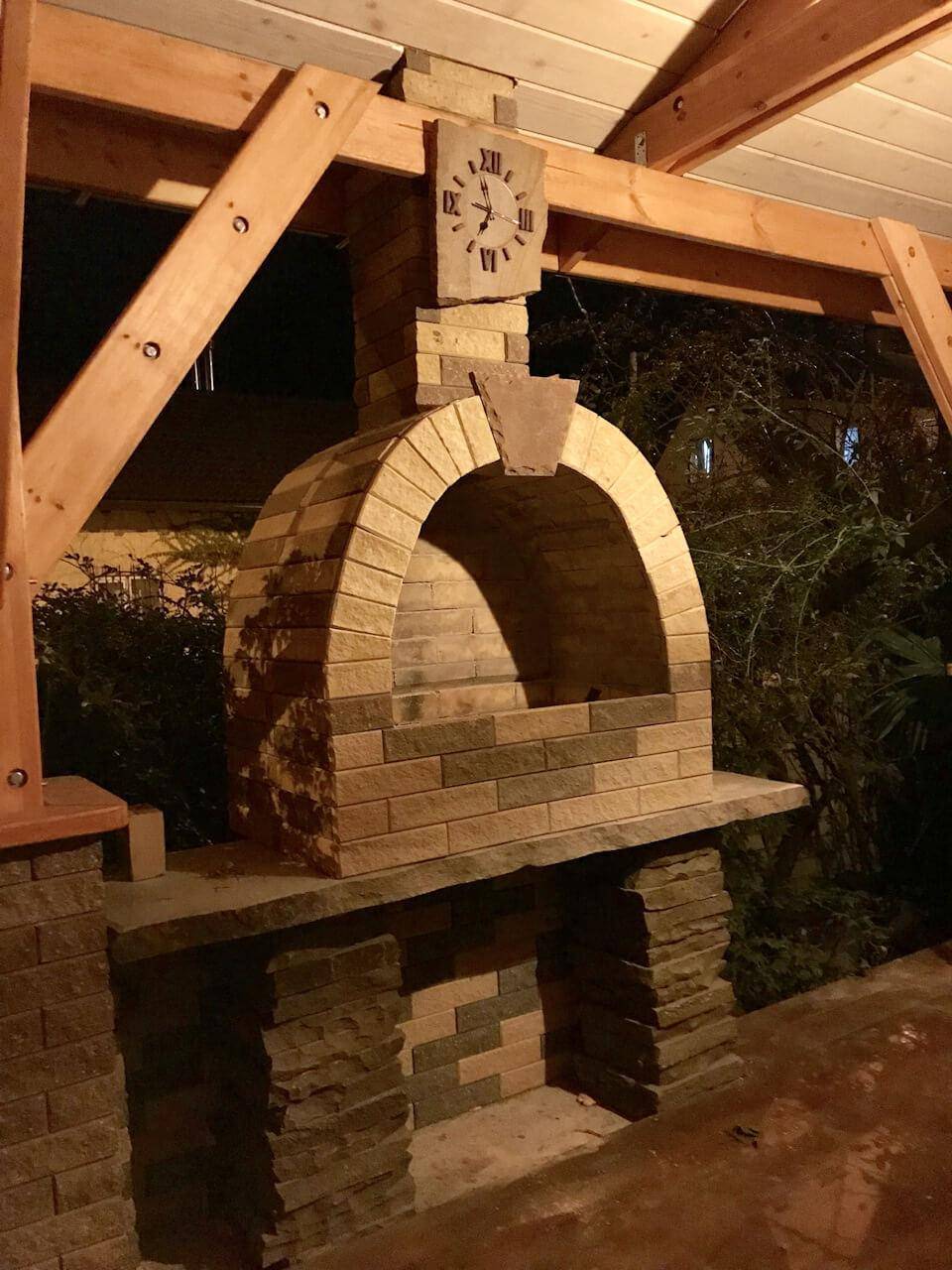

Очень интересно смотрится барбекю-гриль для дачи, где своими руками выложен арочный свод.
Достаточно подробно технология выкладки такого свода изложена в видео.
Иногда во дворе недостаточно места для устройства крупного комплекса прямой конфигурации. Тогда может оказаться удобнее использовать угловую схему.
Барбекю – «заморское» название близких сердцу вещей!
История барбекю уходит далеко в колониальную эпоху, когда жители восточных стран придумали способ томления больших кусков мяса на углях. Этот способ быстро распространился по территории современной Америки и надежно закрепился среди местных жителей.
А что же Россия? У нас «барбекю» был и будет всегда! Только название его – шашлык на гриле, блюда на уличной русской печи, мясо на вертеле и пр. Для удобства приготовления всех этих любимых нашими гражданами блюд и придумана печь-барбекю.
Что представляет собой кирпичная печь для уличного приготовления?
Барбекю-комплекс – это капитальное сооружение с дополнительно встроенными отсеками для дров, мойкой, разделочными поверхностями, жаровнями для мяса, плова, выпечки и пр. Фундамент – важная деталь комплекса. Под барбекю необходим добротный бетонный фундамент с арматурой глубиной 50-70 см.
Центр конструкции – мангал из шамотного кирпича с металлическим коробом, решеткой и дымоходом. Под жаровней располагают поленницу. С боков от мангала оборудуют дополнительные отделы – русскую печь, тандыр, мойку, столешницу и другие функциональные пристройки.
Стилистическое оформление
Для оформления патио подходят итальянский, греческий и испанский этнические стили. Для них характерно наличие камня в отделке, легких деревянных перегородок из реек, компактной мебели, однотонного текстиля и экзотических цветов в горшках. В современном интерьере мангальной зоны превалируют металлические поверхности и стекло. Если к ним добавить кирпичную кладку и точечную декоративную подсветку в комплекте с простой, но стильной мебелью, то получится лофт. Мангальные зоны, объединенные с баней, оформляют в традиционном русском стиле с резными элементами, габаритными столами и лавками из массива дерева с грубыми поверхностями. Для кантри направления в отделке и декоре используют древесину, кованые элементы, клетчатый текстиль с тематическим орнаментом. Легкость оформления в стиле прованс подчеркивает видавшая виды мебель, окрашенная в светлые тона, мелкая скульптура, хаотичные зеленые насаждения в горшках и домашний текстиль, которым декорируют площадку для отдыха.
Как соорудить опорную конструкцию и навес?
Опоры
Опорная конструкция важна не только для основательных построек, но и для эстетики. С помощью красиво оборудованной зоны мангала можно придать участку привлекательный вид, особенно когда на нем нет динамичного дачного домика. Опоры обычно сооружают из камня, клинкера и кирпича, если место будет носить долгосрочный характер, более простыми и бюджетными вариантами считаются необработанные деревянные и низкокачественные металлические материалы. Одним из красивейших опор с навесом выступает пергола.
Опорная конструкция из металла вместе с навесом смотрится более уютно
Навес
Навесы для зоны мангала различаются по степени жесткости: они бывают мягкими (любыми гибкими материалами), наносящимися на каркас способом плавления, и жесткими (по типу шифера, черепицы, металлопрофиля, листов из меди и пр.), которые обычно укладываются на стропильную ферму.
Жесткий навес над жаровней выполнен своими руками
Мягкие покрытия для создания навеса бывают трех видов:
- Битумные.
- Полимерно-битумные.
- Полимерные.
Последние считаются самыми недорогими, особенно если взять такой материал, как, например, поликарбонат. Если нужно еще что-то проще и бюджетнее, то следует использовать брезентовые покрытия или подобные ему влагоотталкивающие ткани.
Зонирование большой мангальной зоны своими руками
Если места для мангала очень много, то нужно следовать определенным правилам зонирования, чтобы верно распределить просторную площадь на несколько удобных площадок. В классическом варианте их будет две:
- Жаровня с рабочей зоной для приготовления пищи.
- Место для трапезы и комфортного отдыха.
Зонирование площадки для лаунджа и самого очага чаще всего производят с помощью мебели. Уместно поставить с одной стороны большой стол со стульями, а за ним диванчик с креслами, чтобы визуально отделить одну функциональную площадь от другой. Можно пойти и другим путем: сконструировать высокую или низкую декоративную перегородку из подручных материалов: деревянных брусьев, сухих веток, вьющихся растений и пр.
Зонирование площадки для лаунджа и самого очага с помощью мебели
Чем покрыть площадку для мангала или барбекю на открытом воздухе?
Под мангальные зоны на даче нужно не только создать надежный фундамент, но и выбрать хороший укрывной материал как для удобного хождения по площадке, так и для эстетической составляющей, чтобы все смотрелось еще более комфортабельным и современным. Облицовочное покрытие может каменным, клинкерным, плиточным и пр.
Самыми востребованными видами покрытий для зоны отдыха с мангалом или барбекю на даче являются:
- плиточные (по типу тротуарной плитки);
- деревянные (садовый паркет, террасная доска или декинг);
Плиточное покрытие для улиц
Плиточное покрытие для улиц или, как его часто называют, тротуарная плитка обладает большим количеством разнообразных форм и цветовых нюансов, поэтому его можно использовать для большого или маленького садового участка с любым дизайном
Материал обладает высокими показателями износостойкости, не плавится на жаре, не трескается от заморозков и не пропускает воду, при этом быстро сохнет и почти не меняет свой внешний вид со временем, а еще, что крайне важно, находится в бюджетном сегменте
Тротуарная плитка в зоне барбекю — универсальный вариант для покрытия площадки
Краткая инструкция поэтапно — как уложить тротуарную плитку самостоятельно:
- Подготовительный: снять дерновый слой, убрать мусор, торчащие ветки и большие камни с участка, установить по периметру зоны колышки и натянуть на них веревку или резинку.
- Выравнивающий: разровнять и тщательно утрамбовать грунт, создать дренаж (можно использовать щебень с песком или песчано-цементный раствор).
- Облицовочный: начать укладку плитки по натянутой веревке или резинке, начиная с самого дальнего ряда (выступающие края нужно подрезать заранее, но лучше рассчитать все таким образом, чтобы не использовать плиткорез вообще), подогнать готовое полотно по уровню.
- Завершительный: засыпать швы песчано-цементным раствором и залить их водой, после высыхания затереть кварцевым песком.
Деревянное покрытие
Различную террасную доску, специальный садовый паркет или декинг также часто используют для облагораживая зоны отдыха с мангалом, особенно если она располагается на веранде, террасе или на подготовленной для этого площадке. Деревянные покрытия для улиц только на первый взгляд кажутся недолговечными. На самом деле они хорошо переносят мороз и ливень.
Декинг изготавливается по такой технологии, когда из дерева полностью удаляется влага и заменяется на защитную пропитку, что дает доскам сильную устойчивость к меняющимся климатическим условиям. А еще он совсем не боится всякого рода плесени и грибка, прост в укладке и обладает хорошими дизайнерскими качествами.
Декинг на мангальной зоне, совмещенной с местом для отдыха
Террасная доска обладает несколько схожими свойствами с декингом, только не плиточного типа и более похожа на паркетные модули. Монтаж происходит таким образом: на выровненную поверхность устанавливают лаги, поверх которых прикручиваются на саморезы сами доски, впоследствии закрепляющиеся между собой по системе стык-паз.
Террасная доска на патио с жаровней для приготовления пищи в летний период года
Садовый паркет также идеален для барбекю зоны на даче, так как он не рассыхается от засухи и не разбухает после ливней. Доски укладывают на ровную поверхность: как на утрамбованную грунтовую, так и на состоящую из гравия, щебня или даже на залитый бетон. Модули паркета соединяют друг с другом замковым методом.
Садовый паркет хорошо подходит для барбекю или мангальной зоны на даче
Тонкости устройства дымохода
- Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
- Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
- Советуем прикрыть дымоход навесом, для правильного функционирования.
- Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
- Дымосборник можно сделать металлическим, это облегчит конструкцию.
- При сложной конструкции сводов, в сооружении мангала используется кружало.
Какого размера должен быть дымосборник?
Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.
Какой диаметр дымохода должен быть?
Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.
Чем заполнять щель между топкой и облицовкой?
Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.
Дизайн зоны барбекю
Дизайн этого сооружения тоже является важным моментом в решении декорирования всего участка. Приятнее проводить праздники в красиво оформленном месте, нежели сидеть у металлической коробки обычного мангала. Поэтому нужно просмотреть несколько примеров постройки, прежде чем выбрать стиль оформления.
Печь не под навесом — не всегда удобно
В этом варианте решено было не утруждаться поднятием трубы на высоту, и отделить печь от зоны отдыха. Это не совсем удачное расположение, так как если вдруг пойдет дождь, то вам придется выбегать из-под крыши к мангалу чтобы контролировать приготовление коронного блюда. Да и в трубу легко может попасть влага — тем самым праздник может быть испорчен. Лучше заранее продумать и просчитать все негативные моменты и исключить их влияние на ваше времяпрепровождение.
Солидное каменное сооружение
Такое планирование зоны барбекю имеет оптимальную расстановку. Предусмотрены почти все варианты приготовления деликатесов — здесь есть мангал, плита и печь. Дизайнер выбрал отличную отделку, приятного спокойного цвета, который располагает к отдыху. Печь находится под крышей, и рядом с ней достаточно места, чтобы поставить стол, стулья, лавки или даже комфортные кресла. В печи также предусмотрено место под зольник, для укладки дров и для подготовки продуктов. Естественно, не в каждой семье найдется требуемая сумма для обрудования такой большой зоны отдыха. Поэтому можно выбрать более скромный и экономный вариант.
Барбекю-кухня — скромно, но с большим вкусом
Например, можно остановиться на такой небольшой беседке, в которой приятно проводить время не только в солнечные, но и в ненастные дни. Гости не намокнут под дождем и не запарятся на открытом солнце. В данной печи не предусмотрены все функции, которые могут присутствовать, но мангал, печь и гриль в ней вполне можно разместить. Удобный стол, место для дров и посуды, укрытие от ветра, проведенные вода и электричество — это все что нужно, чтобы накрыть праздничный стол и создать комфортные условия для гостей.
Барбекю в легкой ажурной беседке
В этом представленном варианте продумано не только нахождение под крышей, но и устроена площадка, на которую можно вынести стол в хорошую погоду, чтобы не теснится в беседке. Но если возникнет необходимость, можно разместиться и под крышей. Печь включила в себя много функций, под ней расположились полки для посуды и дров, по бокам — удобные столы. Продумано все очень тщательно, поэтому это — очень удачный вариант зоны барбекю для дачи или территории частного дома.
Идеальное дополнение ландшафтного дизайна
Если вам достался участок на склоне холма, нужно обязательно использовать эту возможность не только для устройства, например, альпийской горки, но и постройки площадки для печки барбекю. Склон холма в данном случае выступает в роли естественной стены, которую укрепляет бордюр, обрамляющий с одной стороны зону отдыха. Массивные деревянные столбы, поддерживающие крышу, хорошо сочетаются с мебелью и кирпичной кладкой. Здесь можно пожарить мясо так, как вы любите, и с удовольствием провести время с друзьями.
Те, кто уже справился со строительством зоны барбекю на своем участке, порой не против поделиться полученным опытом. Для примера, посмотрите видеоролик о строительстве интересной зоны барбекю на приусадебном участке:
Если на вашей территории есть пустой уголок, который требует преобразований, не задумывайтесь, начинайте планировать в этом месте зону для барбекю и приятного времяпрепровождения. Выберите подходящий вариант, просчитайте размеры и материалы, подготовьте все необходимое и приступайте к работе. Не стоит бояться, но и торопиться не следует. Делайте все аккуратно и размеренно, и вы добьетесь желаемого результата.
Предварительные работы (планировка и чертежи)
Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет
Рекомендуем обратить внимание на следующие моменты:
Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.Разные системы отопления
Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь
Выступов в таком случае не надо.Готовый мангал, который вставляется в печь
Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу
Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.
Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.
Где стоит расположить барбекю
Если Вы посмотрите чертеж барбекю, то наверняка заметите, что он обычно предполагает и местонахождение на участке сразу. В идеале установить его желательно либо на террасу, либо в беседку.
В таком случае вы сможете находиться в непосредственной близости от него в не зависимости от того, какая погода будет на улице, что особенно актуально становится летом, когда встречи с друзьями становятся такими же частыми, как и дожди на улице.
В том случае, если двор преимущественно покрыт, например, красным кирпичом, то лучше всего и печь установить на пьедестал из аналогичного материала.
Ещё на этапе проработки ландшафтного дизайна стоит позаботиться о том, какой выбрать кирпич для барбекю и, где вообще будет установлена печь.
В идеале мангальная зона всегда несколько удалена от дома, деревьев, заборов, и вообще от всех конструкций, которые легко воспламеняются.
Важной деталью является хорошая подсветка печи, поскольку большинство пикников обычно затягиваются до вечера, когда на улице уже темно
Функционал
Перед проектированием обратите внимание на функционал и дополнительных конструкциях
Функциональность барбекю из кирпича разнообразна, так как в нее могут входить:
- варочная панель;
- духовка;
- коптильня;
- казан;
- гриль и др.
К дополнительным сооружениям относятся:
- отвод дыма (дымоход, труба, вытяжка);
- место для хранения дополнительных материалов;
- если барбекю находится не рядом с кухней, то необходима столешница с мойкой для удобства;
- укрытие в виде навеса от погодных условий.
Гриль домик
Оригинальный гриль-домик во все времена был одним из самых популярных сооружений, построенных во дворе. Успех гриль- домика объясняется, прежде всего, его своеобразным внешним видом и практичностью, которые создавались на протяжении столетий.
Построенный в финских традициях гриль–домик удачно расположен в лесной части территории отеля. Он может стать лучшей альтернативой традиционным и уже привычным площадкам для барбекю. Это невероятно стильный и вместе с тем уютный, чем-то напоминает беседку для шашлыка.
Неотъемлемым атрибутом гриль-домика является стол с грильной установкой, расположенный по центру строения. Удобные скамейки вокруг стола позволяют свободно разместиться у огня восьми гостям. Гриль-домик имеют шестигранную форму, его площадь при этом составляет примерно 9,5 кв. м при высоте в самой высокой точке крыши около 3 м.
Декорируя гриль-домик, мы, прежде всего, стремились создать атмосферу пребывания в настоящем доме. Ведь он и предназначается для того, чтобы укрыть, обогреть и накормить человека, создать ощущение уюта и защищенности. Все это можно почувствовать, войдя внутрь и разведя огонь. Здесь, в то время как вокруг все будничное и беспокойное, царит атмосфера неспешности и душевного спокойствия.Гриль-домик – лучшее место для пикника в любое время года.
Проект обустройства
До того, как приступите к работам, необходимо определиться с типом конструкции.
В зависимости от исходных условий (свободной площади) и ваших пожеланий можно назвать 4 способа обустройства:
Открытый, мобильный
Небольшие по площади (компактные) и открытые конструкции: без навеса и без фундамента. Это самый простой вариант. Жаровню устанавливают на любой ровной поверхности в саду. Примерные размеры: 2,8х1,7 м.
Полуоткрытый
На фундаменте, с навесом или под крышей. Мангальная зона обустраивается внутри беседки, патио или на веранде загородного дома – это наиболее распространенный вариант. Не слишком затратный. Не занимает много пространства: средние размеры 4х3 м (для компании из 6-8 человек).
Есть смысл разместить мангал под крышей, если в вашем регионе лето короткое и прохладное.
Закрытый
Делают на фундаменте и под навесом. Средние размеры – 6х5 м (на 12 человек). Закрытые в обязательном порядке оборудуются дымоходом, чтобы исключить задымление.
Фото мангальных зон
Конструктивно сложные решения
Представляют собой отдельное сооружение, нередко утепленное, иногда объединяющее закрытую и открытую зону в одно уютное пространство.
Проект усложняется наличием нескольких подходных путей, необычным расположением (на пригорке, в углу участка, возле пруда), неправильной или сложной формой. Не рационально обустраивать зону барбекю на даче в непосредственной близости от популярных ныне фитопостроек (увитых плющом).
Чем отличаются мангалы от барбекю: классификация типов
Мангал — это ближневосточный тип устройства для приготовления пищи на углях, барбекю, скорее всего, имеет африканское происхождение (Гаити), но нашло свое широкое применение именно в Америке.
Мангал обладает более простой конструкцией и методом приготовления еды: короб из огнестойкого материала наполняется раскаленными углями, на которых впоследствии жарится мясо, рыба, птица, грибы или овощи, надетые на шампуры или помещенные на решетку (внутрь нее). Мангал — это, можно сказать, гриль.
Кованая беседка на даче с мангалом — удобный вариант для небольшого участка
Барбекю имеют другую комплектацию: внутри (обычно круглого) короба располагается пара решеток (нижняя для углей и верхняя для пищи), благодаря подобной конструкции блюда сочно пропитываются дымом, приобретая особенный аромат.
Зона полузакрытого типа из необработанного дерева с барбекю
Мангалы и их типы:
1. Стационарные — сконструированы из долговечных материалов, обязательно устанавливаются на хорошем фундаменте; подобный мангал может быть похожем на печь.
Стационарный мангал из кирпича по типу русской печи
2. Мобильные — переносные жаровни с небольшим весом, которые чаще всего имеют сборно-разборную основу.
Мобильный мангал для улицы нестандартного типа
3. Сборно-разборные — самые дешевые мангалы с очень маленьким весом, выполненные из металлических элементов, которые легко крепятся друг к другу, становясь в результате сборки небольшим коробом на ножках; обычно используются один или пару раз.
Сборно-разборный тип мангала для многоразового использования, который крепится к перилам
Барбекю и их типы:
2. Стационарные — представляют из себя большую жаровню, выполненную из кирпича или камня; часто комбинируются с плитой или рабочей площадкой для приготовления блюд.
Стационарный барбекю уличного типа имеет монументальный вид, так как выполнен из камня
2. Котловидные — оснащены сводчатой обтекаемой крышкой, что позволяет хорошо пропекать не только небольшие куски мяса, но и целую птицу целиком (к примеру индейку, как это любят делать американцы на День благодарения).
Котловидный тип барбекю идеально подходит для садового участка
3. Мобильные — не разбираются, зато прекрасно передвигаются за счет колесиков; обычно оснащены в нижней части (под жаровней) шкафчиком или поддоном, куда можно помещать провизию, угли, жидкость для розжига и кухонную утварь.
Барбекю мобильного типа прекрасно передвигаются по дачному участку
4. Складные — переносные барбекю маленького формата и небольшого веса; предназначены для пикников на природе.
Переносные типы барбекю можно брать с собой на природу в любую погоду
Совет! Чтобы создать из мангала нечто похожее на барбекю, не обязательно покупать новую конструкцию, можно просто приобрести двойную решетку с зажимами, которая и придаст мясу, рыбе или овощам нужный эффект «с дымком».
