Обзор материалов для изоляции металлической трубы дымохода в бане

Термостойкие и жаропрочные средства для герметизации: в чем отличия?

По температурным характеристикам средства для изоляции делят на термостойкие и жаропрочные. Они используются, чтобы герметизировать стыки разных участков конструкции, так как могут выдерживать разные температуры. Если термостойкие подходят только для внешних поверхностей, то жаростойкими можно герметизировать щели высокотемпературного дымохода, где особенно высокие температуры.

Данный вид изоляции подходит для работы с внешними стенами камина, печи, а также обработки стыка кирпичной кладки и кровли.

Термоустойчивый герметик изготавливают на базе силикона. На диапазон температур, при которых можно использовать продукт, влияют дополнительные компоненты, присутствующие в продукте и их процентное соотношение. Самый распространенный дополнительный компонент – оксид железа, придающий изоляции коричневый оттенок.

Основные характеристики этого вида следующие:

• высокая эластичность термогерметика: благодаря устойчивости к деформациям силикон можно применять для изоляции на участках трубы довольно сложной формы. Он легко справится с задачей и не покроется трещинами под воздействие температуры;
• средний диапазон температурных режимов жаростойкого силикона колеблется в диапазоне от 250°С до 320°С;
• устойчивость к ультрафиолетовому излучению: изоляцию можно применять для герметизации внешних элементов конструкции;
• силикон не пропускает влагу, что так же делает его удобным для использования на улице. Дождь и снег ему не страшны;
• высокая адгезия позволяет силиконовому составу отлично сцепляться с самыми разными типами поверхностей: кирпичом, металлом или керамикой.

Недостатков у силикона немного, но все же они есть:

• из-за своей невысокой жаропрочности он не подходит для того, чтобы герметизировать внутренние поверхности, непосредственно взаимодействующие с огнем;
• поскольку материал эластичен, покрасить его не получится. Краска надолго не сохранится на его поверхности.

Основные нормы и правила

Перед тем, как изолировать трубу в бане от потолка, следует изучить следующие требования СНиП:

1. Для обеспечения оптимальной силы тяги следует возводить трубу дымохода высотой не менее 5 м;
2. Между трубой дымохода и ближайшими горючими элементами должно быть соблюдено минимальное расстояние в 250 мм;
3. В случае, если материалом для кровли используются материалы с недостаточной защитой от возгорания, требуется установка искроуловителя;
4. Между верхним печным перекрытием и потолком должно соблюдаться определенное расстояние: для труб из металла – это более 1,5 м, для кирпичных дымоходов – 0,5 м.

Производители и цены

Рулонный огнеупорный нетканый материал – стоимость 1 погонного метра от 112 рублей, производство ОгнеупорЭнергоХолдинг, ООО, Москва;

Многие считают, что для грамотного обустройства бани достаточно лишь правильно установить печь и вывести трубу на приемлемую высоту. Однако именно тогда, когда эти работы окончены, приходит время задуматься о том, как изолировать трубу в бане от горючих элементов, дабы избежать пожара, а также крышу от протечек.

В лучшем случае следует задуматься об изоляции трубы в бане еще на этапе проектирования, ведь в этом случае готовая конструкция будет более качественной и надежной. Изолировать уже построенный дымоход гораздо сложнее, в некоторых случаях требуется демонтаж определенных частей или изменение конфигурации труб.

Предпосылки к разрушению дымовой трубы

Если при строительстве дымохода не выполнить надлежащую изоляцию, такая конструкция начнет довольно быстро разрушаться.

Наибольшее влияние на деструктивные процессы внутри дымовой трубы оказывают такие факторы:

1. Влажность. Хотя дымоход и является довольно теплым местом, внутри него уровень влажности постоянно повышен, поскольку воздушные массы, поднимающиеся по нему, содержат воду. А по мере остывания трубы, некоторое количество влаги оседает на его стенках в виде конденсата (подробнее: “Почему появляется конденсат в трубе дымохода и как от него избавиться”).
2. Воздействие продуктов сгорания топлива. Любое топливо, которое сгорает в топке печи, в конечном итоге распадается на различные химические компоненты, причем довольно токсичные. В частности, азотная, угольная и серная кислоты, при работающем дымоходе выводятся наружу вместе с теплым воздухом. Однако в те моменты, когда дымоход не выполняет свои функции, продукты распада начинают скапливаться на стенках трубы, разрушая и кирпич, и металл.

Теплоизоляция дымовых труб позволяет минимизировать пагубное воздействие влаги и продуктов сгорания топлива на стенки дымохода и продлить срок его службы.

Сделать самому или заказать

Важный для строителя вопрос — что лучше, сделать дымоход самому, либо воспользоваться услугами специалиста?

Советы по выбору

Не стоит забывать, что неправильно устроенная система дымоотвода может способствовать пожару и скоплению смертельно опасного угарного газа. Поэтому всегда необходимо обращаться за консультацией к грамотному специалисту.

Но если вы хотите сэкономить, либо в вашем районе нет подходящего мастера- придется освоить устройство дымохода самостоятельно.  Для этого для начала ознакомьтесь со всему требованиями СНиП, проведите точный расчет и посмотрите пару десятков видео по теме.

Как сделать дымоход в бане через потолок

Если диаметр окажется слишком маленьким, дым будет плохо вытягиваться наружу, и часть его начнет попадать внутрь помещения. Если же выбрать слишком широкую трубу, дым и теплый воздух пойдут наружу слишком быстро, в результате баня будет остывать.

Если Вы решили построить баню, то не забудьте о качественной изоляции печи, дымохода, стен и потолка. Так чем обложить трубу от печки сегодня? Ошибочно мнение, что для изоляции от огня будет достаточно нескольких металлических листов, которыми оббивают потолок вокруг дымохода. С помощью теплоизола можно качественно изолировать печную трубу, причем − самостоятельно. Сэндвич-трубу легко собрать самостоятельно и применять для сауны с железной печью или бани. Как поступить, если построили русскую парилку с печкой из кирпича? Выполнить короб вокруг трубы в местах ее прохода через потолок.

Однако именно тогда, когда эти работы окончены, приходит время задуматься о том, как изолировать трубу в бане от горючих элементов, дабы избежать пожара, а также крышу от протечек. Фольгоизол также прекрасно подойдет для термоизоляции печной трубы, благодаря своей устойчивости к перепадам температур. Фольгоизол способен выдерживать температуры от -60 до +200 градусов, именно поэтому применяется не только для изоляции труб, но и для утепления стен и потолков. Информация. Для изоляции стен от раскаленной печи лучше не использовать железные листы, поскольку они довольно сильно подвержены коррозии. Металлическая труба без теплоизоляционного слоя является максимально пожароопасным вариантом обустройства дымохода. В качестве такого утеплителя чаще всего используется базальтовая вата, которая сверху защищается штукатуркой или металлическим листом.

Дымоход в бане необходимо делать разъемным, то есть из двух частей: нижней и верхней. Соединение частей стояка необходимо производить на середине чердака бани. Это позволит произвести должную теплоизоляцию верхней части дымохода. В месте прохода трубы в крыше бани нужно установить уплотнитель, используя заводской герметик. К верхушке следует приварить жестяной колпак, защищающий отверстие дымохода от атмосферных осадков.

Такая конструкция будет лучшей для капитальной постройки, которая рассчитана на долгую эксплуатацию. К существенным недостаткам конструкции можно отнести только более высокую, по сравнению с наружной трубой для отвода дыма, пожароопасность.

Материалы и особенности изготовления дымохода для дровяной печи

Выбор материала для дымохода будет зависеть от того, какая печь устанавливается в бане.

• Кирпичная печь может быть оснащена дымоходом, также выложенным из кирпича , металлическим или сделанным из асбестоцемента.
• Металлический же вариант печи с обустроенной каменкой обычно дополняют таким же дымоходом (реже — из асбестоцемента). Но чаще всего это — металлические трубы с прослойкой утеплителя, так называемые сэндвич-дымоходы.

Металлический банный дымоход

Асбестобетонный вариант дымоходов, особенно для банных печей, нежелателен по самой главной причине — это пористость материала. В связи со структурными особенностями асбестоцемента, конденсат остается на стенках канала на длительное время или даже впитывается в них, что приводит к разрушению материала. Такая труба может лопнуть или же, прогорев, даже взорваться. Чтобы конденсата образовывалось меньше, трубу из асбестоцемента одевают в теплоизоляцию и обкладывают кирпичной кладкой.

Из какого бы материала ни была выполнена труба дымохода, ее части должны быть герметично соединены между собой, а кирпичная кладка не должен иметь щелей. Эти изъяны дают возможность попаданию вовнутрь холодному воздуху, который не только снижает тягу, но и способствуют образованию конденсата.

Диаметр трубы должен быть также рассчитан правильно — если он будет больше необходимого, дым, поднимающийся по нему, будет быстро остывать, что также способствует образованию конденсата.

Стоит особое внимание уделить и выбору толщины дымоотводной трубы бани. Внутренний вариант дымохода должен иметь стенки не менее 12 см, а наружный — 38—40 см толщиной

Это также убережет от быстрого охлаждения, а значит, от конденсации влаги.

Важнейшим фактором для этого отдела печи является идеальная гладкость внутренних стенок трубы. Она обеспечит нужную тягу, а значит, сажа не будет откладываться на стенках в больших количествах. Пористые же поверхности способны скапливать большое количество гари, от которой дымоход придется достаточно часто очищать. Если выстроена кирпичная труба дымохода, то в чердачном помещении ее затирают глиняным раствором и производят ее побелку

Благодаря таким мерам предосторожности, в случае появления трещин в кладке или других дефектов, их можно будет сразу обнаружить, так как черный дым станет просачиваться через трещины затирки, и на побелке его хорошо будет видно. Это — визуальный сигнал о необходимости срочного ремонта

Иногда для банных печей используется комбинированная конструкция дымохода. В этом случае нижняя его часть возводится из кирпича, а верхняя, проходящей через перекрытия и кровлю, изготавливается из современной сэндвич-трубы.

Переход от кирпичного к металлическому дымоходу

Такой вариант позволяет устраивать аккуратные небольшие проходы, которые легче будет оформить жаростойким материалом.

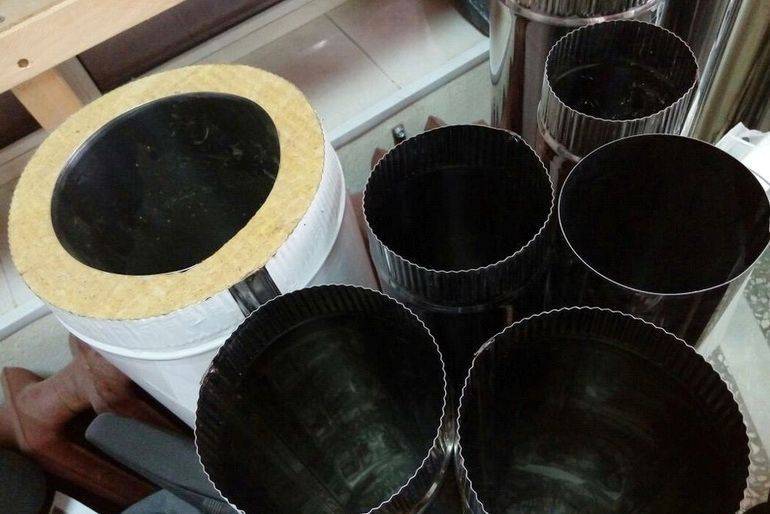

В помощь − сэндвич-трубы

Для тех, кто желает оборудовать в бане безопасный дымоход, предлагаем воспользоваться сэндвич-трубой. Данная конструкция включает несколько секций, легко помещаемых друг в друга, т.е. похожа на многослойный пирог.

Вот главные составляющие сэндвич-трубы:

• слой из нержавеющей стали (изнутри);
• утеплитель в виде ваты базальтовой/минеральной (посредине);
• сталь с цинковым покрытием (снаружи).

Данная креативная конструкция представляет изоляцию дымохода, встроенного в общую систему, и предназначена для решения одновременно двух задач:

• защиты от скоплений сажи внутри;
• поддержания оптимальной температуры снаружи.

Сэндвич-трубу легко собрать самостоятельно и применять для сауны с железной печью или бани. Как поступить, если построили русскую парилку с печкой из кирпича? Ниже рассмотрим, чем обложить трубу в данной ситуации, чтобы уберечь ее от воспламенения.

Утепление металлического дымохода

Утепление печных труб металлического дымохода — отдельная тема для обсуждения. Ведь содержит ряд нюансов, о которых будет сказано далее. Это весьма сложная задача, поэтому выполнять ее рекомендуется ее во время строительства бани. С готовой постройкой работать труднее, ведь может потребоваться перестройка кровли.

Чем изолировать дымоходную трубу, каждый решает сам

Важно помнить то, что такое утепление позволяет защитить дымоход от негативного воздействия продуктов горения, а также влаги. Если вовремя не побеспокоиться об изоляции, то возникает риск разрушения бани

Ведь усиленный действием кислоты конденсат медленно разрушает стройматериалы. Наибольшую угрозу он представляет в весенний период, когда труба начинает оттаивать (детальнее: «Почему появляется конденсат в трубе дымохода и как от него избавиться»).

Это интересно: Практичные способы маскировки канализационных труб в ванной: изучайте с нами

Важность утепления

Создание качественной изоляции печных или других круглых газоходных труб является важным профилактическим процессом. Конечно же, данная процедура не защитит на 100% конструкцию от негативного воздействия дождя и других атмосферных осадков. Однако, изоляция металлических газоходов позволяет существенно продлевать срок службы все системы.

Данную операцию нужно проводить для того, что бы:

1. Исключить возможность попадания на стенки трубных изделий конденсата, который содержит в себе опасные химические элементы. Наличие изоляционного слоя обеспечит их полное улетучивание вместе с остальным дымом.
2. Уменьшить вероятность появления перепадов температур в системе.
3. Создать энергосберегающий эффект. Обустройство изоляции снижает показатель энергетических потерь. Наличие указанного слоя снижает расход топлива котлов или печей.
4. Увеличения прочности газохода. Создание изоляции стальных труб способствует укреплению конструкции дымоотводящей системы. Каркас становится более устойчивым к ветровым нагрузкам.

Марки базальтового утеплителя для дымоходной изоляции

Различными производителями, потребителю предлагаются более нескольких десятков наименований базальтовых утеплителей. Некоторые изготавливаются за рубежом, другие на отечественных предприятиях.

Судя по отзывам покупателей, популярностью пользуется продукция следующих компаний:

Базальтовая вата Rockwool – изготавливается на предприятиях одноименной компании, расположенной в Дании. По своим характеристикам: гидрофобности, звуко и теплоизоляции, а также механической прочности, Rockwool существенно обгоняет аналоги других производителей. Базальтовую вату Rockwool используют компании производители, для утепления готовых керамических дымоходов Schiedel, Effe2 и других.

Базальтовая вата URSA – изначально изготавливалась в Италии. Нас сегодняшний день компания имеет 14 крупных производственных центров, расположенных в Европе, Ближнем Востоке и Азии, что в результате не могло не отразиться на качестве продукции. Компания URSA специализируется на утепление промышленных и бытовых помещений, и пользуется популярностью за счет хорошего соотношения цены и качества выпускаемой продукции.

Базальтовая вата Izovat – утеплитель, изготавливаемый в ближнем зарубежье, в Украине. В ассортимент продукции входят минеральные плиты с плотностью от 30 до 200 кг/м³

Обратить внимание стоит на марку, предназначенную для утепления кирпичных дымоходных каналов с последующим оштукатуриванием поверхности. Толщина плит Izovat от 30 до 200 мм.
Базальтовая вата Paroc – шведская компания, специализируется на производстве каменной ваты еще с 30-х годов прошлого столетия

Производственные цеха Paroc находятся исключительно в странах ЕС, что позволяет поддерживать высокий уровень качества и полное соответствие нормам безопасности, действующим в Европе.
Базальтовые цилиндры Paroc можно использовать для изоляции железных труб дымоходов. Для этого компания разработала серии Paroc Pro Section и Paroc Pro Bend +покровный слой, обеспечивающие максимальную теплоизоляцию и защиту стальных конструкций.

При выборе базальта для утепления труб, ориентироваться главным образом необходимо на теплотехнические характеристики, указанные производителем. На базе крупных концернов были разработаны модификации, специально предназначенные для систем дымоотведения.

Основные способы утепления

Утепление металлического дымохода в частности мы уже разобрали выше. Определите, из чего будет изготовлен кожух в перекрытии и на кровле

Особое внимание уделяйте местам утепления вблизи непосредственно выхода патрубка, в тех местах наблюдается наибольший перепад температур

Методика утепления стального дымохода

Особой разницы между утеплением нержавеющего канала и подобного нет

Так же уделяйте внимание переходу непосредственно в доме, а также в изолируемой части кровли. Зачастую, многие владельцы небрежно относятся к обустройству канала на чердаке, а ведь в большинстве случаев именно оттуда начинает распространяться огонь

По совету многих экспертов, лучше провести термоизоляции канала в не отапливаемом помещении в полной мере.

Изоляция дымоотвода газового котла

В данном случае заизолировать требуется те же места, которые были оговорены выше. Использовать для этого можно такие же материалы, как и для твердотопливных котлов. То есть, остановите свой выбор на базальтовых или асбестоцементных плитах, с укрытым поверх слоем «нержавейки».

Установка трубы для дымохода из нержавейки

В данном пункте вы найдёте рекомендации на тему, как правильно собрать трубу дымохода из нержавейки. Стоит сказать, что работа по монтажу дымоходной стальной трубы начинается после:

• составления проекта прокладки дымохода;
• получения специального согласия органов контроля;
• приобретения нужных деталей.

При установке стальных дымоходных труб их стыки лучше дополнительно укреплять , выдерживающим нагрев до 1000 °C.

Это позволит не беспокоиться об ухудшении тяги и проникновении вредных продуктов горения в помещение из канала из стали. Дымоходные трубы оснащены особыми участками сопряжения, из-за этого их соединение – не очень сложная задача.

Кронштейн для крепления дымохода

На стене извне стальные трубы крепятся при помощи кронштейнов, находящихся на расстоянии минимум двух метров друг от друга. В обязательном порядке опора должна быть в месте прокладки канала через стену и креплении ревизионного люка.

Чтобы обеспечить лучшую тягу, высота дымоходной стальной трубы должна быть больше пяти метров. Участки, расположенные горизонтально, должны быть максимум один метр. При самостоятельном монтаже на открытом пространстве либо в помещении без отопления трубы из стали требуется изолировать. Если дымоходные трубы проходят через дом с наличием возгораемых материалов, в обязательном порядке нужен монтаж искротушителя.

В случае самостоятельной установки конструкции нужно помнить про прохождения через стены, дом, перекрытия. При отсутствии изоляции и выполнении каналов из нержавеющей стали, трубы должны находиться на расстоянии как минимум один метр от перекрытия.

Промежуток между потолком, полом и стенами должно быть как минимум 70 сантиметров. В случае прохода стальной дымовыводящей трубы через холодную кровлю, расстояние между ней и перекрытием должен составлять минимум 13 сантиметров.

Общее количество дымоходных поворотов – максимум три. Труба нержавейка для дымохода должна иметь диаметр меньше выходного патрубка прибора отопления.

Также о важных моментах установки дымохода из нержавейки:

1. Гофрированная труба из нержавеющей стали для дымохода может использоваться для его монтажа изнутри и снаружи, для перехода от выходного патрубка к главному каналу, для ремонта дымохода из кирпича с изгибами.
2. Если выполняется установка горизонтального или наклонного участка от прибора отопления или камина, то труба надевается на предыдущую от устройства. Тем самым происходит беспрепятственное движение продуктов горения по дымоходу. При монтаже вертикальной части дымоходной трубы следующий трубный отрезок помещается в тот, что стоит ниже.
3. В случае наклона кровли с горизонтом, отверстие под стальные трубы должно быть формы эллипсиса или прямоугольника. При установке нужно следить за тем, чтобы дымовыводящая труба пролегала примерно посредине между балками потолка и стропилами. Стоит не забывать и про рекомендации по высоте над кровлей дымоходного среза.

Применение канала из нержавейки говорит об обязательном наличии гидроизоляции сверху. Это необходимо для того, чтобы влага или осадки из атмосферы не попали на чердак.

Выбор утеплителя

Материалы, применяемые для утепления дымоходной системы, должны обеспечить изоляцию от попадания извне посторонних веществ, влаги от дождя, удерживать накопленное внутри бани тепло, быть негорючим.

Качественно заизолированный дымоотвод будет защищен от обледенения. Внутри канала не скопится конденсат.

Для утепления можно использовать:

1. Гидро- и теплоизоляционную штукатурку. Подходит для дымоотводной системы из кирпича и камня. Недостаток — требуется установка дополнительной армированной конструкции для наложения раствора.
2. Кирпич. Применяется в качестве теплоизолятора для кирпичных, стальных дымоотводов. Используется битый материал. Вокруг трубы крепится защитный кожух, под который засыпаются кирпичные осколки. Расстояние между внешней и внутренней частью конструкции – 60 мм. Иногда кирпич заменяют шлаком. Таким способом обеспечивается высокая степень теплоизоляции дымоходной системы.
3. Вату на основе базальта. Изоляционный материал, который выпускается в матах, цилиндрах, различающихся сечением. Вата обматывается по диаметру трубы. Для фиксации применяются обжимные хомуты из стали.

Базальтовая вата

Для экономии внешний кожух из стали можно заменить плитами из дерева, шлакобетона. В этом случае вокруг трубы делается каркас прямоугольной формы, в свободное пространство засыпается теплоизоляционный материал.

При выборе изоляции нужно обратить внимание на ее свойства. Она должна быть изготовлена из компонентов, не подверженных горению, поскольку утеплитель в период эксплуатации печи нагревается до 100–150 градусов

Виды продукции для дымоходов

В настоящее время производится несколько вариантов дымоотводящих каналов из нержавейки.

Трубные изделия бывают:

• гофрированными;
• гладкими одностенными;
• сэндвичными.

По своей структуре первый и последний вариант изделий бывает исключительно круглого сечения. Одностенная продукция может иметь овальную или прямоугольную форму.

Изделия, обладающие прямоугольной формой, используются редко. Они предназначены для монтажа внутри кирпичных дымоходов. В большинстве случаев эту продукцию изготовляют только под заказ.

Дымоходные трубы производят из нескольких видов металла.

Наиболее популярными марками стали являются:

• AISI 304;
• AISI 310;
• AISI 316.

Первая из перечня марка стали характеризуется высоким показателем стойкости к воздействию кислот. Она отлично выполняет свою функцию при температурном режиме до двухсот пятидесяти тысяч градусов. При работе с неагрессивными газами этот материал выдерживает температуру до шестисот градусов. В большинстве случаев его применяют для обустройства одностенных конструкций или сендвичей, используемых для обслуживания низкотемпературных отопительных агрегатов.

AISI 310 является жаропрочной маркой стали. Она выдерживает нагрев до тысячи градусов. При этом трубное изделие из этого металла не теряет своей формы. Стойкость к кислотам у этого материала не слишком высокая. Но он , предназначенных для обустройства твердотопливных котлов.

AISI 316 — лучшая марка стали. Из этого материала производят различные виды дымоходных каналов. Он обладает хорошим показателем стойкости к кислотной среде и высокой жаропрочностью. Данная марка стали выдерживает температуру девятьсот градусов. Ее можно использовать с любыми типами котлов.

Трубная продукция для обустройства дымоходных каналов часто оснащена дополнительной теплоизоляцией. Данное свойство характерно для труб всех рассмотренных выше видов. Как правило, производители предлагают варианты продукции как без дополнительной теплоизоляции, так и с ней. Во втором случае ее роль выполняют маты базальтового волокна.

Изоляция трубы в бане: как это сделать?

Лучшей изоляцией для банных труб сегодня признан материал фольгоизол – его часто используют для теплотрасс, трубопроводов и изоляции воздухопроводов. Никаких вредных примесей при высоких температурах воздуха он не выделяет.

Но если все делать основательно, тогда нужно из трубы сделать «сэндвич»: внутри его – труба из нержавейки, на ней – слой базальта и снова второй, уже внешний контур. Греться такая труба в бане будет намного слабее одно контурной, что в свою очередь станет препятствием для образования конденсата (который способен даже начать течь в топку).

Суть в том, что этот слой изоляции – на основе базальтовых пород, которые выдерживают достаточно серьезную температуру, и даже при серьезном нагревании не воспламеняются и не выделяют никаких неприятных запахов. Вот почему такая труба для бани называется «теплой» — она никогда не даст металлическим трубам быстро остыть от внешнего воздуха, а потому все водяные пары, которые неизменно присутствуют в дыме, не охладятся и не осядут на внутренних стенках трубы вместе с сажей. Таким образом дымовые газы от банной печи легко выходят наружу, ни за что не цепляясь.

С другой стороны, наружная труба для печки в баню благодаря внутреннему слою изоляции практически не нагревается, что обеспечивает полную пожаробезопасность бани. И, наконец, такой дымоход значительно улучшает работу печки – он быстро прогревается, и печь сразу выходит на нужный ей режим. И намного лучше тяга благодаря отсутствию различных преград-завихрений, как у кирпичных труб.

Правильная пожаробезопасная защита печной трубы

Но, если вам кажется, что труба слишком нагревается – проверять лучше температуру не у нее, а у окружающего ее материала. Например, на фартук прыснуть капли воды и посмотреть, не зашипят ли они, доски потрогать рукой на ощупь.

На крайний случай не помешает ради перестраховки дополнительно намотать на трубу гибкий асбест – желательно так, чтобы остался небольшой воздушный зазор. А наружный край трубы обязательно спрятать под грибок, чтобы защитить от влаги.

Выбор материала для теплоизоляции

Особой разницы между тем, в доме или изоляция дымохода в бане, нет. К выбору утеплителя нужно подходить крайне ответственно и ни в коем случае, не приобретать дешевых материалов, которые не смогут прослужить положенный срок. Главные требования, чем изолировать, нужно ориентироваться на два фактора:

• не горючие;
• не токсичные.

Минеральная вата

Выбор можно остановить на базальтовой, каменной или минеральной вате (стекловате). Данные типы утеплителя ввиду своих особенностей могут переносить достаточно серьезные перепады температуры, кроме того, такой материал стойко переносит даже прямое воздействие огня. Кроме того, наличие пор позволяет сохранять тепло.

Есть еще так называемые многофункциональные виды утеплителя – теплоизол и фольгоизол. Они отлично подходят для изоляции дымохода в бане, так как температура там редко превышает 150-200 градусов.

Базальтовая изоляция

Учитывая её распространение и популярность, нужно поговорить о ней немного больше. Итак, как уже говорилось, отлично переносит высокие температуры и даже прямое воздействие огня. Поэтому «укрывать» и изолировать канал можно на всем протяжении, даже в местах соединения с источником тепла. Кроме того, для дымохода на крыше, использование такой ваты просто необходимо, потому что рекомендуется делать термическую «прослойку» между перекрытиями именно из неё. Ведь она негорючая и для дымохода отлично подходит.

Базальтовая теплоизоляционная скорлупа для дымоходов

Однако, несмотря на столь широкие возможности и положительные стороны, есть у неё и минусы:

• Нет достаточной герметичности, а все из-за наличия технологических швов.
• Высокая стоимость.
• Вред здоровью при монтаже может последовать, если оторвать кусочек от материала и распотрошить его, образованная пыль не положительно скажется на дыхательных путях.
• Способность пропускать пар, не позволяет использовать его в некоторых случаях.

Кожух из нержавеющей стали

Части кожуха скрепляются между собой с помощью саморезов. Сам кожух должен быть сформирован из металлических профилей, если используете металлические листы, то в принципе можно брать и дерево, но судя из опыта, лучше устанавливать основу из профилей.

Изоляция трубы с помощью каменной ваты и металлического листа

Для изготовления короба в перекрытие нужно использовать лист «нержавейки». Из него вырезается четыре одинаковых п-образных листа металла, с подготовленными отверстиями. Они соединяются между собой при помощи саморезов и прикручиваются к потолку. После этого, нужно подготовить днище для этого кожуха, для него используйте подобный материал. Вырезается квадрат согласно размерам, в нем проделывается отверстие под трубу нужного диаметра. После этого крепим днище, вставляем трубу и укладываем утепление.

Щиты из дерева

Для подобного рода работ по термоизоляции дымоходных труб, можно использовать и дерево. Зачастую берут за основу деревянные бруски, которые обшиваются осб панелями. Также после установки трубы в специально вырезанное отверстие, пустоты заполняются утеплителем.

Щиты из дерева и металла, внутри керамзит

Шлако-железобетонные плиты утеплителя

Специфика бетонных плит имеет некоторые отличия, а именно использовать вату в таком случае не рекомендуется. Изолировать можно с помощью кирпича, плитки. За отсутствием кирпича, можно брать стекловату для плиты из шлакобетона. Также не забывайте об особенностях отделки, в таком случае рекомендуется даже использовать специальные растворы, которые способны не хуже изолировать, и выносливы к перепаду температуры.

Защита кровли от соприкосновения с горячей трубой

Основной задачей, стоящей перед строителями в процессе вывода трубы на поверхность крыши, является пожарная безопасность дома. Разделка трубы на крыше имеет огромное значение.

При использовании кирпичной трубы этот вопрос можно решить с помощью увеличения толщины стенок трубы. Рекомендованная толщина стенок составляет 35-40 сантиметров. Такая толщина трубы гарантирует безопасность кровли в плане возгорания.

Кровельный пирог представляет собой пласт из последовательно размещенных слоев:

Устройство кровельного пирога

• пароизоляции,
• утеплителя,
• гидроизоляции,
• кровельного материала.

Нарушать его целостность крайне нежелательно, во избежание попадания воды внутрь кровли, и постепенного разрушения всего пирога.

Для этой цели из деревянных стропил и поперечных балок изготавливается дополнительный короб, располагающийся между трубой и крышей.

• Расстояние между стенками короба и дымоходом должно составлять около 15 сантиметров.
• Этот промежуток заполняют каким-либо негорючим материалом.
• Все составляющие кровельного пирога надрезают и закрепляют гвоздями или скобами к стропилам и поперечным балкам, а гидроизоляцию прижимают обрешеткой или контр обрешеткой.
• При необходимости, все подозрительные места стыков можно заделать герметиком.

Этим будет обеспечена изоляция печной трубы в перекрытии.

Грамотная гидроизоляция печной трубы с обеспечением пожарной безопасности всей конструкции и правильный выбор места выхода дымохода на крышу — вот основные условия, выполнение которых гарантирует вашему дому безопасность и должный уровень комфорта.

Как вывести: пожарные нормативы

Все особенности проходного узла в бане через потолок связаны с пожарной безопасностью. Печные газы и твердые частицы, образующиеся при сгорании топлива, имеют температуру в несколько сотен градусов (до 700). И этот раскаленный поток практически сразу (в случае с металлической печью, потому что у кирпичной бывают лабиринты, где тепло у печного газа отбирают стенки) попадает в дымоход, нагревая его и делая опасным для прилегающих конструкций.

Мы прочитали СНиП 41-01-2003, где говорится, в частности, об устройстве отопления, и выделили то, что касается нашего случая, то есть прохода дымохода через потолок в бане.

Во-первых, нужно соблюдать температурные ограничения. Большинство ставит у себя металлические трубы, так вот они, согласно нормативам, не должны нагреваться выше 500 градусов. Для асбоцементных ограничение в 300 градусов, но кто их сейчас ставит?

Во-вторых, СНиП так описывает пустое пространство, которое должно отделять трубу от горючих и негорючих материалов кровли:

• от бетонных и кирпичных труб до горючих материалов — не менее 130 мм;
• керамические трубы: если без изоляции — 250 мм, с изоляцией — 130 мм.

Несмотря на то, что использование стальных труб не запрещено, о том, на каком расстоянии от материала перекрытия можно вывести трубу в бане через потолок, там ничего не говорится. Да и речь идет о кровле, если вы заметили, то есть приходится экстраполировать имеющуюся информацию на потолочное перекрытие.

Металлическая труба на этапе установки. Фото СтройДом

Итак, минимум для изолированных труб (теплоизолятор с сопротивлением теплопередаче 0,3 м2∙°С/Вт) — 13 см, для неизолированных — 25 см.

Еще есть приложение К, которое каждый трактует по-своему, где говорится, что вместе с толщиной печи или трубы (последнее не написано явно) величина отступки равна 50 см до горючих материалов и 38 см — до отделанных штукатуркой толщиной 2,5 см или металлическим листом поверх картона из асбеста толщиной 8 мм. Из этого неявно вытекает, что речь идет о воздушном зазоре между нагретой и горючей поверхностями.

В СП 7.13130.2009 нашлось еще одно дополнение: что размер разделки должен быть на 7 см больше толщины потолка. При этом дается ссылка на уже упоминавшееся выше приложение, где говорится о 50 и 38 см.

НО! В некоторых случаях это рассматривается как указание на размеры отверстия в потолке.
