Будет жарко. Буржуйка для гаража своими руками от выбора проекта до первой топки

Пошаговая инструкция по кладке печи буржуйки в гараже

1. Кладка кирпича выполняется согласно схеме порядовке. Такая схема представляет собой горизонтальные разрезы печи, которые отображают количество и местоположение кирпичей в каждом из рядов кирпичной кладки.
2. Первый ряд кирпичей кладут на ребро, тщательно проверяя горизонтальность. Второй ряд также сплошной, но кирпич уже располагают иной стороной.
3. Для проверки вертикальности печи от потолка к углам прикрепляем отвесы. Они не позволят увести кладку в сторону и создать перекос конструкции.
4. Следующие несколько рядов кирпича кладут таким образом, чтобы образовались стенки и пространство между ними. Это пространство предназначено для сбора золы и пепла. Поверх будет уложена колосниковая решетка. А с фронтальной стороны будет находиться металлическая дверца (поддувало), предназначенная для регулирования тяги в печи и удобства очистки печи от продуктов сгорания топлива. Дверцу изготавливают из листовой стали достаточной толщины, приваривая к ней навесы (петли) и ручку. Крепеж производят, защемляя кирпичами металлические крепления – лапки и зажимая ими же металлическую проволоку, удерживающую дверцу.Для герметичности на внутреннюю сторону дверец закрепляют асбестовый шнур.
5. Колосниковую решетку можно приобрести в готовом виде или сделать своими руками, если есть сварочный аппарат и немного арматуры. Из продольных и поперечных металлических прутков собирают сетку, которую укладывают внутрь печи (5 ряд), не закрепляя раствором.Продольные отверстия в колоснике должны быть направлены в сторону дверцы.
6. После того, как колосник уложен, производят кладку топочного пространства. Если топка будет маленькой, то дрова или уголь придется подкидывать чаще. Топку закрывают дверцей. Ее процесс изготовления и установки аналогичен дверце зольной камеры (7-9 ряд).
7. Далее выкладывают свод печи (вместо кирпичного свода печи можно уложить лист чугуна и использовать его как плиту в гараже) и подводят к одной из стенок топки металлическую толстостенную трубу, которая будет обогревать гараж. Отрезок трубы вставляют в кирпичную кладку, закрепляя ее раствором. Если труба не цельная, отрезки соединяют муфтами (хомутами) с теплоизоляционным слоем или посредством сварочного аппарата. Герметичность швов очень важна. При нарушении герметичности в гараж будет попадать дым, а теплообмен будет нарушаться.
8. Трубу выводим через крышу или одну из стен гаража на улицу, дела ее достаточно высокой для обеспечения нормальной тяги. Для уменьшения потерь тепла внешнюю часть трубы оборачивают слоем теплоизоляционного материала (например, стекловаты) и сверху надевают еще одну трубу большего диаметра. Для защиты от осадков и грязи к верхушке дымовой трубы приваривают металлический конус (грибок).

Дровница

Буржуйку в гараже топят углем, дровами или топливными брикетами. Все эти виды топлива нуждаются в месте хранения

Важно, чтобы топливо было сухим, в противном случае при его горении будет выделяться конденсат, оседающий на трубах и копоть, а тепловая энергия будет расходоваться не на обогрев помещения, а на испарения влаги

Дровницы выполняют из чугуна, стали и даже из кожи. Емкостью для хранения может послужить вместительный бак, металлическая коробка или большая сумка из кожи. Объем дровницы зависит от частоты использования печи и объема хранящегося в гараже топлива.

Дровницы, расположенные вне помещения должны защищать дрова от попадания влаги и проникновения грязи, грызунов. Внутри гаража дровницу располагают в некотором удалении от печи, ее функция – компактное хранение дров и уменьшение грязи и мусора от них.

Своими руками дровницы для гаража выполняют из набора сваренных между собой прутков, сетки и листов металла, вырезанных и изогнутых по индивидуальным эскизам. О том, как правильно топить печь углем читайте в следующих статьях.

Как улучшить работу печи

Такая печь имеет один существенный недостаток — она очень быстро остывает. Однако это очень легко исправить с помощью кирпичного экрана, который устанавливается с трех сторон конструкции. Это позволит аккумулировать тепло и отдавать его помещению даже после того, как печь перестанет гореть.

Располагать его нужно на расстоянии 5–7 см от стен печки, ни в коем случае не впритык. При этом нужно позаботиться о наличии вентиляционных отверстий.

Экран не должен находиться впритык к стенкам печки

Конструкция с кирпичным экраном будет весить гораздо больше, чем обычная металлическая печь-буржуйка, поэтому рекомендуется предварительно возвести индивидуальный фундамент.

В некоторых случаях может потребоваться монтаж индивидуального фундамента. Сделать его очень просто:

1. Вырыть яму глубиной около 50 см. Все остальные габариты зависят от размеров самой печки и экрана.
2. Засыпать дно ямы песком (обычно на это уходит около 3–4 вёдер), после чего его нужно утрамбовать. Песок покрыть слоем щебня в 10–15 см, также утрамбовать.
3. Засыпку разровнять, залить приготовленным цементным раствором. Оставить на сутки (можно и на несколько, фундамент от этого только выиграет).
4. Накрыть основание несколькими слоями рубероида.
5. Теперь можно начинать выкладку экрана в пол кирпича. При этом первые два ряда должны быть выложены сплошной кладкой непосредственно на рубероид. В 3–4 ряду необходимо сделать вентиляционные зазоры. Продолжить сплошную кладку.
6. Экран рекомендуется делать без верхнего перекрытия.

Какой обогреватель лучше для гаража

Проще всего отапливать гаражное помещение электрическим обогревателем. Но если вы находитесь там по нескольку часов ежедневно, то космических счетов за электроэнергию не избежать. Лучше поставить буржуйку в гараж и перейти на отопление дровами либо использовать отработанное масло, сливаемое из агрегатов автомобилей.

Такую горелку можно приладить к любой дровяной печке

Приняв за основу отопление на отработке и дровах, перечислим возможные варианты самодельных обогревателей:

• отопитель, выложенный из кирпича;
• дровяная печка для гаража из металла;
• печь на отработанном масле.

Самый сложный в исполнении вариант – это кирпичная печь, да и не во всяком гараже ее построишь. Взять хотя бы тесные железные кибитки, куда удастся поместить лишь компактный обогреватель, но никак не кирпичное сооружение. Да и выложить хорошую печку из кирпича – дело непростое и заслуживает отдельной темы для описания процесса. Поэтому самыми «ходовыми» считаются металлические печи для гаража на дровах и отработке.

Преимущества и недостатки «буржуйки»

Как бы это странно ни звучало, но буржуйка для гаража это очень важный аксессуар. Для противников ее присутствия в том помещении можно привести такие аргументы в ее пользу:

• Печь занимает немного места, она довольно компактная;
• Она не требует большого ухода — простота конструкции и неприхотливость делают е оптимальным вариантом;
• Для нее используются самое простое топливо — дрова, брикет, уголь;
• При желании ее можно модернизировать — установить дополнительные экраны или перевести на жидкое топливо (отработанное машинное масло или дизельное топливо);
• Ее можно собрать своими руками, для этого понадобится умение работать с болгаркой и электросваркой, 500 рублей на покупку деталей и 5-8 часов свободного времени.

Правда, есть и недостатки:

• Хотя это и печь с зольником, поддувалом и закрытой топкой ее нельзя оставлять без присмотра;
• Она быстро остывает и абсолютно не держит тепло;
• Хотя она и компактная, но машину от нее нужно ставить на определенном расстоянии, а места в стандартном гаражном боксе обычно не хватает.

Но, несмотря на все эти неудобства печь в гараже это великое дело. Можно поработать в холодное время, а можно и с товарищами посидеть. А также закрыться от праведного гнева жен и пересидеть в тепле пока уже они остынут и сменят гнев на милость.

Как правильно топить буржуйку?

Выбрав топливо для буржуйки, перед использованием печи особое внимание нужно уделить вопросу пожаробезопасности. Устанавливать конструкцию в деревянных домах советуют на плитку из асбестоцемента

Можно обойтись и простыми кирпичами, металлическим листом.

Экраны конструкции препятствуют случайному вылету углей или щепок из буржуйки. В качестве альтернативы специалисты советуют воспользоваться полной облицовкой буржуйки химическими составами, устойчивыми к высоким температурам. Щели и боковые пространства обрабатываются смесью из асбеста и глины.

При эксплуатации печки в деревянном доме, расстояние от верхней части трубы до элементов из дерева должно превышать 20 см. Для собственной безопасности стоит использовать при растопке буржуйки удлиненные лопаты, щипцы, совки, перчатки.

Углем

Как топить буржуйку углем? Все просто!

1. Очистить буржуйку от нагара и золы. Подготовить топливо.

   Чистка внутри

2. На самом дне топки разместить скомканную бумагу, насыпать сверху мелкие щепки.

   Бумага и щепки

3. Поверх слоя из щепок уложить небольшие сухие поленья «шалашом», чтобы горение было эффективнее. Для циркуляции воздуха между дровами оставить немного пространства.

4. Разжечь бумагу.

   Добавьте щепки и мелкие поленья

5. Закрыть дверцу печи, открыть поддувало, отрегулировать с его помощью интенсивность горения. Как это работает? Чем больше поступает воздуха, тем интенсивнее будет пламя.

6. Когда поленья прогорят, превратившись в слой горячих углей, сверху насыпать 10-сантиметровый слой каменного угля.

   Добавляйте 10см слой угля

7. Когда этот слой разгорится, увеличить его до 30-50 см (в зависимости от размеров печки).

   И потом еще немного

8. Новое топливо подкладывают только после полного прогорания предыдущего слоя.

Буржуйка пользуется спросом во многом благодаря эффективности и доступности этого вида топлива.

Дровами

Действия те же:

1. Буржуйку очищают от золы, размещают в ней поленья по центру, уложив клеткой или по рядам.
2. В самый низ помещают сухие щепки или бумагу, разжигают. Нельзя использовать для этого солярку, бензин или керосин.
3. Дверцу закрывают, устанавливая интенсивность горения при помощи поддувала.
4. Дрова будут медленно тлеть в течение нескольких часов, что позволит качественно прогреть помещение.

Другими видами топлива

Алгоритм действий при отоплении помещения буржуйкой с использованием брикетов или пеллет идентичен предыдущим пошаговым руководствам. Пеллеты укладываются в топку слоями, а брикеты – кладкой крест-накрест. Также брикеты можно забрасывать в разведенный огонь.

При этом важно не забывать слегка открыть створку поддувала, чтобы избежать скопления дыма. Универсальных советов по обогреву помещения с помощью пеллет или брикетов не существует, нужно просто контролировать количество топлива, вовремя добавляя новое

Необходимые материалы и инструменты

Для изготовления печи-буржуйки своими руками понадобятся:

• сварочный инвентор (или любой другой сварочный аппарат, если у вас есть соответствующий опыт);
• зубило;
• мягкая ткань (можно использовать ветошь);
• молоток;
• наждачная бумага (мелкозернистая).

Список материалов же зависит от того, из какой емкости будет изготавливаться печь-буржуйка. Это может быть газовый баллон или молочная фляга. Если есть определенный опыт работы с металлом, то буржуйку можно сделать из листового материала. Однако однозначно нужно позаботиться о наличии:

• огнеупорного кирпича;
• стальных труб;
• металлической проволоки;
• колосников (в некоторых случаях можно обойтись и без них);
• патрубка с флюгаркой;
• дверных шарниров.

Буржуйки дровяные из подручных материалов

Буржуйку в гараж лучше подбирать, учитывая возможности ее использования. Оптимально делать ее с учетом последующей модернизации, а именно использования разного топлива. Но на начальном этапе лучше и дешевле чем дрова топлива не найти. В связи с чем и строить буржуйку стоит сначала только под дрова.

Из чего можно собрать корпус печи

Чтобы получить хороший отопительный прибор на дровах необязательно специально покупать дорогостоящие материалы

Достаточно просто обратить внимание на те предметы, из которых можно сделать корпус. Если сделать анализ проектов мастеров, то буржуйка в гараж отлично получается из:

• Толстостенной водопроводной трубы диаметром 500 и более миллиметров;
• Старого газового баллона;
• Старых автомобильных стальных дисков;
• Толстостенных бочек и бидонов;

Отдельно от этого списка стоит отметить листовой металл толщиной от 2 мм. Это один из самых благодарных материалов для того чтобы решить задачу как сделать буржуйку в гараж.

Но, это классические варианты самодельных металлических печей, а ведь можно еще и пофантазировать и соединить несколько проектов в один. Например, используя колесный диск в качестве основания для вертикальной печи из газового баллона или толстостенной печи.

Популярные проекты печей

Но как бы там ни было, стоит отдельно остановиться на наиболее популярных проектах гаражных самоделок под топку дровами.

Самая популярная модель – это печь из газового баллона. Здесь обычно применяется две схемы расположения – вертикальная и горизонтальная, в зависимости от типа расположения корпуса баллона.

Для вертикальной печи характерно то, что она не занимает много места. Это ее плюс, но вот что касается минусов, то здесь сразу сказывается небольшая по размерам топка. Для нее нужно иметь небольшие дрова длиной всего 25-30 см.

Для горизонтально расположенного баллона длина топки увеличивается, здесь можно топить и метровыми дровами.

Можно также сделать буржуйку и со сдвоенным корпусом. Некий прообраз пиролизной печи, где происходит дожигание легких газов, образовавшихся при разложении древесины. Такая модель вполне доступна для сборки даже начинающим мастерам.

Готовый узел топочной дверки можно заимствовать из молочного бидона или бидона из-под краски. Правда, если бидон изготовлен из стали, а не из алюминия. Только стальной бидон пригоден для переделки в гаражную дровяную печь.

Что касается труб, то это, пожалуй, лучший вариант корпуса круглой формы. Толщина стенок в трубах достигает 10 мм, что является гарантией долговременной и безаварийно эксплуатации печи.

Как вариант можно использовать колесные диски.

Ну а если руководствоваться принципом «дешево и сердито» то здесь в приоритете металлические бочки. Это действительно очень дешево, и сердито – на один сезон в принципе должно хватить.

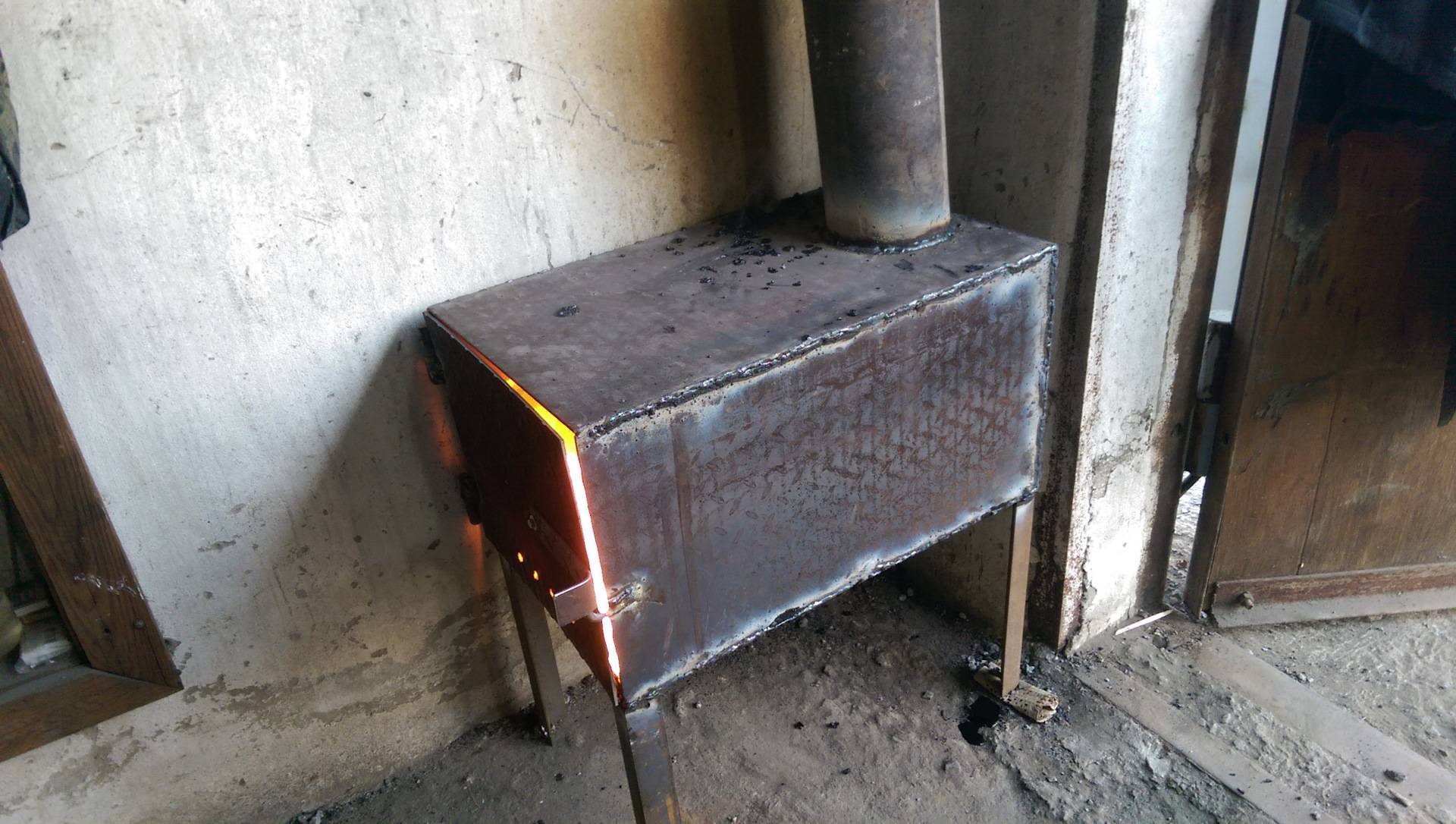

Простая прямоугольная буржуйка

Простая прямоугольная печь буржуйка своими руками чертеж, которой мы предоставили, изготовляется немного сложней, чем печь из баллона. Для этого варианта, как и для изготовления печи для бани, используется листовой материал. За основу нужно взять металл толщиной три миллиметра. Толщины металла достаточно будет на использование агрегата в течение пяти лет.

Эффективно обогревает такая самодельная модель помещение до двадцати квадратов, высота потолков которого три метра. Отметим, что мы будем изготовлять модель, которая не оснащена зольником. В нашем случае печь будет иметь заслонку дроссель.

Как делается эта печка буржуйка своими руками для дачного домика:

1. Составляем чертеж агрегата. Указываем в чертеже размеры необходимые вам размеры высоты и ширины печи. На чертеже изображаем расположение на дверце дросселя.
2. Составив схему, приступаем к разметке материала. По указанным размерам в чертеже отмеряем части корпуса. В одной из сторон нужно разметить отверстие под дверь, а в двери изобразить окружность.
3. Проведя такие манипуляции, вооружаемся болгаркой и распиливаем металл, на части. С помощью магнитного угольника выставляем две части материала, и прихватываем несколькими каплями. Проверим ровности диагонали и вертикали. Если все части установлены, как это и необходимо, провариваем стык, сплошным швом.
4. Таким образом, свариваем форму печи. Швы желательно делать с наружной стороны корпуса. Вырезаем боковые стенки по размерам получившейся конструкции.
5. Одну часть привариваем. В другой части вырезаем часть под дверцу, размер дверцы можно выбрать любой. На вырезанном кусочке довариваем боковые бортики. На корпусе привариваем полосы по периметру.
6. Фиксируем получившуюся заготовку на петлях. Находим кусок трубы прямоугольного сечения, можно использовать и круглую. Прикладываем отрезок к двери, обводим его маркером. Вырезаем кусочек с дверцы.
7. Привариваем отрезок трубы. В нём просверливаем два отверстия. Подбираем под отверстия кругляк подходящего диаметра, разрезаем его на две части. Просовываем дин кругляк, с одной стороны, привариваем его к нашей вырезанной пластинке с задней стороны. Одеваем снаружи пружину, и фиксируем гайкой или шайбой. Аналогично поступаем с другой стороной, но, когда тут пружина будет зафиксирована, нужно приварить рычажок. Им будем регулировать подачу воздуха в топку.
8. Теперь, на корпусе фиксируем крючок. На дверцы делаем задвижку. Далее, к нижней части буржуйки привариваем ножки. Они делаются из уголков нужной вам высоты. К верхней части прикладываем отрезок трубы дымохода, обводим его по контуру. Вырезаем кусок металла, прикладываем трубу и обвариваем её по кругу. Если трубу необходимо загнуть под определенным углом, и вам необходим трубогиб, то читайте нашу статью о том, как его сделать.

Все прямоугольная буржуйка готова. Поддувала у нас нет, так как зола постепенно будет накапливаться в топке и этим самым не даст быстро прогореть днищу.

Где лучше установить печь в гараже?

При выборе места, где лучшее её установить в гараже, следует остановиться на размещении в углу гаража, желательно с противоположной стороны от ворот. Такое размещение позволит более эффективно обогреть площадь всего гаража, и препятствует быстрому охлаждению гаража при открывании ворот.

Для безопасности дымоходную трубу, проходящую вдоль стен следует расположить минимум в 0,5 метра от стены.

Если стена в гараже построена из древесины, то расстояние следует увеличить до метра, и защитить дерево любым огнестойким материалом.

В случае монтажа возле ворот, установленная печь должна находиться не ближе 1 метра от ворот, это нужно для обеспечения безопасности, если обшивка выполнена из дерева.

Подготовительные работы перед сборкой печи: выбор места

Использование буржуйки в гараже, как и любого другого отопительного прибора, требует соблюдения правил безопасности. В первую очередь это касается места установки устройства. Идеально для этого подойдет угол гаража, который располагается возле стен, противоположных к воротам помещения.

Помните, что нельзя ставить печку в непосредственной близости с автомобилем. Расстояние между ними должно быть минимум 1,5 м. Аналогичная отдалённость должна быть и от предметов, которые легко воспламеняются, например, от бочек с бензином.

Стены возле буржуйки должны быть защищены огнеупорным материалом

Расстояние от буржуйки до стены зависит от того, из какого материала построен гараж. Если это дерево, то от печки до стены должен быть минимум 1 м. Дополнительно их рекомендуется защитить асбестовыми плитами.

Печи с конструкцией повышенной теплоемкости и теплоотдачи

В буржуйках повышенной теплоемкости топочная камера изнутри футерована огнеупором или наружные стенки печи обложены кирпичом. Нагретый кирпич остывает намного дольше, чем металлические поверхности. При постройке буржуйки в баню, в верхней ее части устанавливают металлический короб с камнями или кирпичами.

9d4e65b9ebc5c2ba769402e5182cc101.jpe

Печи повышенной теплоотдачи (так называемые буллеры) имеют круглую форму. Вокруг корпуса вварены металлические трубы. При нагревании труб происходит забор холодного воздуха снизу, прогревание его внутри трубы и выход горячего теплоносителя из трубы вверх. Таким образом, нагрев помещения происходит гораздо быстрее и эффективнее.

Особенности и принцип работы буржуйки

Буржуйка — металлическая печь для обогрева помещений

Буржуйка представляет собой автономный прибор, выделяющий тепло при сгорании в нем твердого или жидкого топлива.

Стандартный прибор имеет следующее устройство:

• Корпус. В нем находится топка с дверкой и колосниками для размещения топлива.
• Поддувало. Представляет собой отверстие для поступления воздуха. Одновременно служит для извлечения золы, выпадающей сквозь решетку колосника.
• Дымоход. Предназначен для отвода продуктов горения и создания необходимой для него тяги. Оснащается заслонкой и колпаком для защиты от попадания осадков, мусора и мелких животных. Минимальная высота труб составляет 400 см.

Принцип работы следующий: топливо горит, кислород для поддержания процесса поступает через поддувало. Происходит нагрев стенок очага, дым за счет тяги уходит в трубу, пепел ссыпается в зольник.

По направлению расположения топки печи подразделяются на вертикальные и горизонтальные. В зависимости от конструкции их КПД составляет 40-85%.

Разновидности конструкций

Придумано немало конструкций буржуек для гаража, поэтому выбрать подходящий вариант исходя из имеющегося материала нетрудно. Чертеж составляют самостоятельно с учетом особенностей помещения или берут готовый из интернета. Конструкцию в зависимости от размера гаража делают горизонтальной или вертикальной.

Классическую буржуйку делают из листового железа. Проще всего сделать печку из железной бочки, но срок службы конструкции недолог, так как тонкие стенки быстро прогорают. Вариант из газового баллона или трубы прослужит значительно дольше за счет большей толщины металла. Несложные конструкции для гаражей делают из старых колесных дисков и железных бидонов.

Как правильно чистить печь-буржуйку

Особенности конструкции такой печки позволяют чистить ее довольно редко.

Это является одним из преимуществ буржуйки. Однако периодически дымоход все нужно очищать от остатков сажи. Для этого можно использовать специальный ершик. Сделать его можно самостоятельно. К веревке прикрепить цилиндрическую щетку. Рекомендуется брать щетку с пластиковой или железной щетиной. При этом нужно подобрать ее таким образом, чтобы она без проблем протиснулась в узкую трубу дымохода.

Для буржуйки рекомендуется брать щетку с пластиковыми щетинками

Сам процесс чистки происходит в следующей последовательности:

1. Отверстие топки закрыть и заткнуть ветошью.
2. Сделать несколько движений ершиком (останавливаться нужно тогда, когда ершик стал двигаться без сопротивления). Подождать.
3. Вынуть все продукты, которые спустились вниз к выгребному отверстию.

Делать все это нужно крайне осторожно, поскольку у буржуек дымоходная труба не очень прочная. Самодельная печь-буржуйка в гараже может стать надежным и эффективным помощником в борьбе с зимними морозами

А если сделать ее своими руками, то экономичность устройства может быть повышена во много раз

Самодельная печь-буржуйка в гараже может стать надежным и эффективным помощником в борьбе с зимними морозами. А если сделать ее своими руками, то экономичность устройства может быть повышена во много раз.

Конструкция и принцип работы

Для отопления не требуется возводить отдельный фундамент, а также строить дымоход. Именно по этим причинам многие владельцы частных домов выбирают именно буржуйку для отопления гаража и различных построек. Для работы печи не требуется газ или электричество.

Это металлическая коробка, которая оборудована дверцей, а также трубой. Ее выводят за помещение, чтобы отводить дым. Трубу можно использовать в качестве отопления, если предварительно позаботиться об изменении ее конструкции. Горячий воздух будет в небольшом количестве задерживаться внутри.

Труба должна идти под небольшим наклоном

Вывод

Из всего изложенного можно сделать вывод, что установка печи в гараже должна быть сделана грамотна, и соблюдены все противопожарные нормы. От корректности проведений работ по установки печи, зависит не только долгая и нормальная работа самого отопительного прибора, а также безопасность.

Следует четко придерживаться всех правил и требований, обеспечивающих нормальную, безаварийную работу печи

Важно перед первой затопкой печи, нужно тщательно убедиться в отсутствии негерметичных стыков и соединений, и при обнаружении малейших недоработок, следует незамедлительно их устранить. Это поможет обезопасить от отравления угарным газом и пожара

Если все сделано правильно, печь будет радовать и дарить тепло на протяжении многих лет. Можно будет навсегда забыть, о работе или отдыхе в гараже, который раньше, больше напоминал ледяной дворец. К тому же печь до сих пор остается, очень эффективным и экономичным отопительным прибором.

В дополнении ко всему печь в гараже может служить для приготовления пищи. Оборудовать её можно для подогрева воды, и использовать для своих нужд. На основе печи можно сделать полноценное водяное отопление своего гаража, конечно это будет уместно лишь в том случаи, когда гараж посещается каждый день. Если гараж посещается не часто, использовать водяное отопление, как дополнение к печному не стоит.

Вывод дымохода через крышу

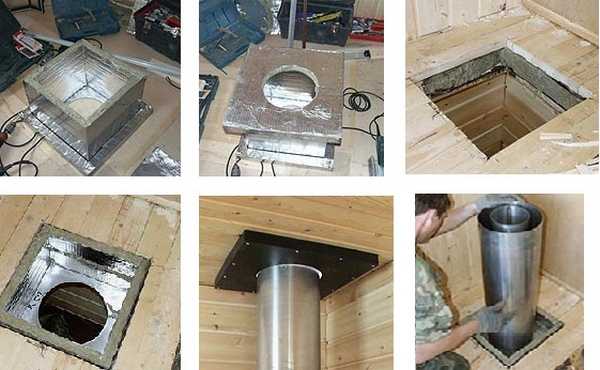

Схема вывода дымохода печи для гаража через перекрытие/крышу:

Как и в случае монтажа дымохода через стену, при монтаже через потолок сначала делается предварительная сборка, с целью точно обозначить будущий проход через крышу. Как выполнено монтажное отверстие, устанавливается стальная проходка через крышу.

Далее в такой же последовательности происходит сборка трубы и закладка негорючим материалом прохода через крышу. Проход дымохода через крышу требует надёжной гидроизоляции, чтобы в будущем не столкнуться протечками. Следует, как и в первом варианте защитить трубу от попадания в неё влаги, и утеплить наружную часть трубы, для меньшего образования конденсата.
