Безопасность газовых котлов и особенности их установки

Можно ли установить в котельной душ, унитаз и стиральную машину

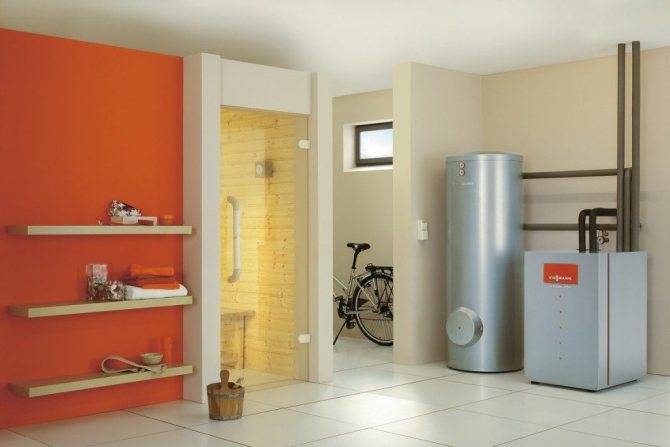

Можно ли установить газовый котел в одном помещении с душевой кабинкой?

Можно ли установить душевую кабинку в одном помещении с двухконтурным газовым котлом в частном доме при соблюдении всех правил безопасности эксплуатации газового оборудования. Если нет, то чем это обосновано?

В ванной комнате нельзя устанавливать газопотребляющее оборудование и газопроводы. Если Вы сможете газовщикам доказать, что помещение с душем не является ванной комнатой, то можно поставить в одном помещении и котел, и душ. Но от газовщиков может поступить требование — произведено перепланирование помещений (возможно, без изменения плана, но с изменением назначения), поэтому нужно пересогласовать проект дома. На мой взгляд, не стоит все размещать в одном помещении.

Лучше будет, если кабинка будет установлена на расстоянии, не менее метра от котла. Так и газовики будут спокойны, и Вам безопаснее. Еще можно между котлом и кабинкой сделать перегородку. Но при любом варианте, надо проконсультироваться с газовиками.

Можно ли установить душевую кабину в одном помещении с газовым котлом

Добрый день! Подскажите, пожалуйста, возможна ли установка душевой кабины в помещении, где находится газовый котел?

Увы, чёткого и однозначного ответа на вопрос можно ли установить душевую кабину в одном помещении с газовым котлом, у нас нет. Многое зависит от того, как трактовать существующие нормативы. Если речь идёт о Российской Федерации, федеральные нормы не содержат прямого запрета на размещение в топочной сантехнических приборов. То есть, если помещение, в котором расположен газовый котёл, соответствует требованиям к домашним котельным (площадь, объём, наличие окна, вентиляция и т.д.), руководствуясь принципом «что не запрещено, разрешено» — можно. С другой стороны, инспектор вправе считать (хотя и необязательно так поступит), что после установки душа помещение должно называться «душевая», а не «топочная». А в тех же нормах указано, что размещать котёл в кухне, коридоре и прихожей можно, а про санузлы, ванны и душевые ничего не сказано. И если исходить из постулата отечественного чиновника «что не разрешено, то запрещено» — нельзя. Но время идёт, техника совершенствуется, а нормы устаревают. Если для традиционных газовых котлов с открытой камерой сгорания действующие ограничения в полной мере справедливы, то применять их для отопительных инновационных приборов с закрытой камерой сгорания не имеет смысла, ведь топливник такого котла герметичен относительно помещения, подача воздуха и отток продуктов сгорания происходит непосредственно на улицу. Раз производители оборудования сняли большинство ограничений для газовых котлов с закрытой камерой сгорания, логично было бы это сделать и нашим проектировщикам, газовым службам. Шаги в этом направлении делаются. Регионы России обладают правом принимать собственные территориальные строительные нормы, более соответствующие современным технологиям и местным реалиям. Многие из них учитывают современные реалии. К примеру, в Московской области ТСН 41.312.2004 разрешает устанавливать бытовые газовые отопительные котлы с закрытой камерой сгорания даже в жилых комнатах (санузлах тем более), нужно лишь разместить рядом автономный пожарный извещатель. Есть подвижки и в странах СНГ. В любом случае ответ на ваш вопрос определяет регион вашего проживания. Рекомендуем обратиться за консультацией в местное отделение Мингаза или проектную организацию, обладающую соответствующей лицензией. Производители официально разрешают установку газовых теплогенераторов с закрытой камерой сгорания в любых помещениях жилища, в том числе ванных, душевых, жилых комнатах. Но в наших условиях всё зависит от наличия и содержания территориальных строительных норм, позиции проектировщика и проверяющего . Возможно, будет иметь значение юридический статус вашего жилища

Если котёл установлен и подключен, система газоснабжения сдана в эксплуатацию, соответствующие документы подписаны и согласованы, на дом получен технический паспорт, навряд ли кто-либо обратит постфактум внимание на установку душа в котельной. Как правило, «газовики» спокойно смотрят на размещение в топочной умывальника и стиральной машины, могут и душ пропустить

Если же вы сделаете это на той стадии, когда проект уже готов, но работы по газификации ещё не приняты, у инспектора могут возникнуть серьёзные вопросы по поводу несоответствия проектного и реализованного вариантов. Возможность согласования подобного решения на стадии проектирования мы описали выше.

Основные правила пользования газовым агрегатом

Пользоваться отопительными газовыми приборами нужно с соблюдением определенных правил:

В котельной или другом помещении всегда должно быть сухо.
Фильтры для теплоносителя следует очищать от грязи своевременно, чтобы продлить срок эксплуатации теплообменника.
Самостоятельные вносить изменения в конструкционное устройство котла категорически не разрешается.
Очистку трубы дымоотводящей конструкции от осевших на ее стенках продуктов горения следует производить своевременно.
В частном домовладении или котельной желательно установить газоанализатор, помогающий выявлять неполадки в функционировании газового оборудования.
Не следует избегать своевременного техобслуживания отопительного агрегата, которое специалисты рекомендуют осуществлять перед стартом отопительного сезона и после его завершения. Для этого нужно пригласить мастера, который комплексно проверит состояние и работу дымохода, системы вентиляции, фильтров, горелки и котла в целом.

Выполненный квалифицированно монтаж и соблюдение профилактических мероприятий способны обеспечить долгое и безотказное функционирование газового оборудования, а соответственно всей отопительной системы домовладения.

Как работает распределительный термостатический клапан

Термостатический клапан устанавливается на подаче перед участком байпаса (участок трубопровода), соединяющего подачу и обратку котла в непосредственной близости к котлу. При этом образуется малый контур циркуляции теплоносителя. Термоколба, как было сказано выше, устанавливается на обратный трубопровод в непосредственной близости к котлу.

В момент пуска котла теплоноситель имеет минимальную температуру, рабочее тело в термоколбе занимает минимальный объем, давления на шток термоголовки нет, и клапан пропускает теплоноситель только в одном направлении циркуляции по малому кругу.

По мере нагрева теплоносителя увеличивается объем рабочего тела в термоколбе, термоголовка начинает давить на шток клапана, пропуская холодный теплоноситель к котлу, а нагретый теплоноситель в общий циркуляционный контур..

В результате подмешивания холодной воды температура в обратке снижается, а, значит, уменьшается объем рабочего тела в термоколбе, что ведет к уменьшению давления термоголовки на шток клапана. Это в свою очередь приводит к прекращению подачи холодной воды в малый циркуляционный контур.

Процесс продолжается до тех пор, пока весь теплоноситель не будет нагрет до требуемой температуры. После чего клапан перекрывает движение теплоносителя по малому циркуляционному контуру, а весь теплоноситель начинает движение по большому кругу отопления.

Смесительный термостатический клапан работает также, как распределительный клапан, но устанавливается он не на подающий трубопровод, а на обратный. Располагается клапан перед байпасом, соединяющим подачу и обратку и образующим малый круг циркуляции теплоносителя. Термостатическая колба крепится на том же месте-на участке обратного трубопровода в непосредственной близости к котлу отопления.

Пока теплоноситель холодный, клапан пропускает его только по малому кругу. По мере нагрева теплоносителя термоголовка начинает давить на шток клапана, пропуская часть нагретого теплоносителя в общий циркуляционный контур котла.

Как видите, схема предельно простая, но при этом эффективная и надежная.

Для работы термостатического клапана и термоголовки не нужна электрическая энергия, оба устройства энергонезависимые. Никакие дополнительные устройства или контролеры также не нужны. Для нагрева теплоносителя, циркулирующего по малому кругу достаточно 15 минут, тогда как нагрев всего теплоносителя в котле может занять несколько часов.

Это значит, что используя термостатический клапан, продолжительность образования конденсата в твердотопливном котле сокращается в несколько раз, а вместе с нею сокращается время разрушительного воздействия кислот на котел.

Для защиты твердотопливного котла от конденсата необходимо выполнить правильно его обвязку, используя термостатический клапан и создав при этом малый контур циркуляции теплоносителя.

Покупая и устанавливая твердотопливный котел, надо обязательно учесть особенности его эксплуатации, а именно – высокую вероятность перегрева в нештатных ситуациях, что может закончиться серьезной аварией и даже разрушением водяной рубашки агрегата (взрывом). Также немалый вред может нанести образование конденсата на стенках камеры сгорания, что случается при определенных режимах работы. Чтобы исключить подобные неприятности, должна быть предусмотрена защита твердотопливного котла от перегрева и конденсата, о чем и пойдет речь в нашей статье.

Какие еще есть правила техники безопасности

Не разбирайте и не демонтируйте газовые устройства самостоятельно.
Обращайтесь со шнуром электропитания аккуратно.
Не кладите на прибор посторонние предметы.
Не вставайте на котел. Не становитесь на стулья, столы и прочие малоустойчивы предметы, чтобы почистить настенный котел.
Следите за теплоносителем, вовремя доливайте его в систему.
Будьте внимательны — в некоторых модификациях использовать антифриз запрещено.
При появлении запаха газа немедленно выключайте газ, открывайте окна и двери. Выйдите из котельной и позвоните в газовую службу.

Чтобы эксплуатация бытового газового котла была безопасной и бесперебойной, пользователю необходимо заранее ознакомиться с инструкцией к нему. Выбирая модели, оснащенные автоматикой, потребитель повышает комфорт пользования и безопасность. Соблюдая правила по применению газовых аппаратов в быту, по их монтажу и обслуживанию, число аварийных ситуаций можно свести к минимуму.

Можно ли устанавливать газовый котел в ванной комнате

Есть у такого расположения и минусы:

повышенная влажность негативно влияет на металлические детали устройства;
ванные комнаты обычно имеют небольшие габариты, поэтому даже компактный навесной агрегат займет в ней довольно много места;
высока вероятность того, что для выполнения всех требований безопасности, санузел придется переоборудовать.

Монтируют газовое оборудование в той части жилища, где это разрешено. Затем рядом с прибором устанавливают сантехнику, например, ванну и обустраивают вокруг перегородки из гипсокартона. Такая импровизированная перепланировка, безусловно, не может называться идеальной. Впоследствии, если хозяин захочет продать дом, может возникнуть ряд проблем.

Чтобы определиться с вопросом, «Можно ли устанавливать газовый котел в ванной комнате», следует понять, какой нормативный документ, регулирует данный вопрос. Обычно, в очередном СНиПе, прямо оговариваются все требования и нюансы, относительно размещения и правил подключения отопительного оборудования.

Специалисты говорят, что можно такое сделать, но придется сделать устройство, которое поможет выводу всех продуктов, происходящих в процессе горения. Монтаж газовых котлов отопления в таких помещениях зависит от того, как именно установлен дымоход. Последний не должен мешать дверям, а также соответствовать пожарной безопасности.

Согласно документации по работе с отопительными системами, в разделе о жилых многоэтажных домах нет чётких запретов на установку такого типа оборудования.

Для владельцев частных коттеджей существует ещё один способ получения официального разрешения на монтаж котла или газового нагревателя в ванной комнате. Сначала оформляют официальную документацию при разработке проекта.

Живу в Ростовской обл. Хочу поменять старый котел Дон 16 и водонагревательную колонку старого образца на настенный газовый котел Протерм Гепард с внутренней камерой сгорания в ванной комнате. Наши газовики запрещают устанавливать настенный котел в ванной комнате. Есть ли у меня какой-нибудь шанс с ними поспорить?

СНиП 2.04.08-87 прямо запрещал установку газового оборудования в ванной комнате. Постановлением Госстроя РФ от 23 декабря 2002 г. N 163 СНиПы, регламентирующие газораспределительные системы, признаны недействующими на территории РФ с 1 июля 2003 г. Взамен введены в действие СНиП СНиП 31-02-2001 и 42-01-2002 «Газораспределительные системы».

В СНиП 31-02-2001 указывается:

«6.14 При отсутствии централизованного теплоснабжения в качестве источников тепловой энергии, работающих на газовом или жидком топливе, должны применяться автоматизированные теплогенераторы полной заводской готовности. Указанные теплогенераторы следует устанавливать в вентилируемом помещении дома в первом или цокольном этаже, в подвале или на крыше. Генераторы тепловой мощностью до 60 кВт допускается устанавливать на кухне.

Помещение, в котором расположен теплогенератор, работающий на газовом или жидком топливе, должно иметь окно площадью не менее 0, 03 м2 на 1 м3 помещения. Ввод газопровода следует осуществлять непосредственно в кухню или в помещение для размещения теплогенератора. Внутренний газопровод в доме должен отвечать требованиям, предъявляемым к газопроводам низкого давления по СНиП 2.04.08».

В СНиП 42-01-2002 «Газораспределительные системы» прямо о запрете не говорится, но есть следующая оговорка:

«7.2 Помещения зданий всех назначений (кроме жилых квартир), где устанавливается газоиспользующее оборудование, работающее в автоматическом режиме без постоянного присутствия обслуживающего персонала, следует оснащать системами контроля загазованности с автоматическим отключением подачи газа и выводом сигнала о загазованности на диспетчерский пункт или в помещение с постоянным присутствием персонала, если другие требования не регламентированы соответствующими строительными нормами и правилами.

Системы контроля загазованности помещений с автоматическим отключением подачи газа в жилых зданиях следует предусматривать при установке отопительного оборудования:

независимо от места установки — мощностью свыше 60 кВт;
в подвальных, цокольных этажах и в пристройке к зданию — независимо от тепловой мощности.

С чего начать монтаж?

Прежде всего необходимо подготовить документацию, которая необходима для установки. Начать следует с инициализации газификации помещения. Она может быть начата только в том случае, если к нему подведен газопровод.

Тогда владелец подает в соответствующие службы заявление, в котором указывает нужный ему в месяц или год объем потребления газа. В случае удовлетворительного ответа на заявление газопровод, подходящий к помещению, обязательно оснащается счетчиком.

Владелец получает на руки разрешительные документы и технические условия, на основании которых должен быть разработан проект подключения оборудования. Последний включает в себя схему прокладки газовых труб от отопительного прибора до точки врезки в магистраль и все условия монтажа оборудования.

Только после того, как проект будет одобрен, можно приступать к установке отопительного прибора. При этом следует четко выполнять все пункты проектной документации.

Если система дала сбой

Совокупность приборов – это единая система безопасности, а непосредственно функцию блокировки выполняют несколько датчиков. Наиболее опасный вариант – самопроизвольное затухание горелок и запальника, что может спровоцировать в комнате скопление газа, соответственно опасность взрыва велика.

Если по каким-то причинам датчики не сработали, то в данной ситуации ваши действия однозначны – прекратить подачу газа вручную, т.е. закрыть вентиль. Чтобы найти причину сбоя и быстро устранить обратитесь к газовым службам. Это не тот вариант, когда можно «попробовать» решить проблему самостоятельно – слишком велики риски! Вмешательство специалиста – даже не обсуждается!

Отличие дорого настенного котла от дешевого

На самом деле, для основной задачи – обогрева вашего помещения, вам за глаза хватит выбора самого бюджетного настенного газового котла бренда X, чем этого же бренда, но уже из более дорогого сегмента. Ведь расход газа у них будет абсолютно одинаков.

Все остальное – это не всегда нужные навороты. Такие как, дополнительная шумоизоляция, энергоэффективный насос, функции, навороченное табло и тд.

Еще сейчас в целях экономии стали использовать в дешевых котлах трубки и соединения из композитных материалов, а в более дорогих из металла. Плохо это или хорошо, время покажет.

Важно понимать одно, если вы выбираете котел с целью обычного отопления дома, то можете брать хоть самый простой газовый агрегат

Нормы установки газового котла

Газ пока остается самым дешевым видом топлива. Соответственно самое дешевое отопление получается именно на природном газе. Правда установка газового котла связана с определенными сложностями — помещения должны соответствовать нормам противопожарной безопасности.

Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Общие правила монтажа газового оборудования

Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование (все требования к котельной описаны здесь).
Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.

Требования по монтажу оборудования

Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.

Газовые котлы напольные

Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.

Ширина полотна двери – от 80 см и более.
Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.

Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:

Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
В пределах потолочного перекрытия стыков труб быть не должно.
По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».

Котлы настенные

С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.

Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.

Плиты газовые

Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.

Запрещается

Использовать для отделки топочной горючие материалы, устраивать фальш-полы и так далее.
Производить сварные соединения при монтаже газового оборудования – только на резьбе.
Прокладывать внутреннюю газовую магистраль из иных труб, кроме стальных. В отдельных случаях допускается подключение газовых приборов специальным гибким шлангом.

Газовое оборудование, работающее от сети пром/напряжения, следует подключать через стабилизаторы.
С целью упрощения монтажа системы дымоудаления и повышения КПД котла целесообразно устанавливать дымоходы коаксиального типа.

Требования по монтажу агрегатов

Устанавливая котел на газе, домовладелец обязан строго соблюдать ряд нормативных правил:

котел устанавливается таким образом, чтобы к нему был свободный подход с любой стороны;
размер двери входа в котельную, где устанавливают прибор, не может иметь ширину менее, чем 80 сантиметров;
площадь котельной или другой комнаты, не может быть меньше четырех квадратных метров;
в котельной должно быть окно площадью как минимум 30 см² на 10 м³ объема — для обеспечения освещения в любой ситуации;
потолок в этом помещении должен иметь высоту не меньше двух с половиной метров;
в котельную должна быть подведена вода;
обязательным является контур заземления, если работа котла связана с потреблением электроэнергии;
стены котельной должны быть отштукатурены;
дымоход должен иметь соответствующее мощности агрегата сечение.

Рассмотрев предъявленные требования, можно сделать вывод, что достаточно удачным помещением для установки навесного котла, если нет возможности устроить котельную, может стать кухня. Там его можно расположить рядом с газовой плитой.

Компактный настенный котел может вписаться даже на кухне

Дополнительным плюсом монтажа котла в кухне является то, что в ней предусмотрены все вышеуказанные требования — это вентиляция, газоснабжение, должная площадь помещения, холодное водоснабжение. Помимо этого, установив там котел, можно хорошо сэкономить на трубах и сохранить в целости не одну стену.

Напольный котел, имеющий массивные размеры и мощность от 150 кВт, должен быть установлен в отдельном помещении — котельной. При этом нужно учесть, что аппарат, имеющий мощность до 60 кВт, может быть установлен в помещении, имеющим объем не менее 27 м³, а значит, его можно установить на кухне.

Для напольного лучше выделить отдельное помещение

Но нужно знать о том, что напольные котлы работают довольно шумно, поэтому, если предполагается устанавливать агрегат в квартире, то лучше выбрать настенный вариант.

Если котел навешивается или устанавливается к стене из горючего материала, ее необходимо защитить жаростойким изолятором, например, подойдет специальный гипсокартон или асбестовый лист.

Принцип работы газового котла настенного типа

Установка и подключение отопительного прибора зависят от его типа. Поэтому нужно точно понимать, как работает устройство и с какой из его разновидностей предстоит иметь дело.

Любой газовый котел настенного типа представляет собой компактное устройство, максимальная мощность которого ограничена 42 кВт.

К основным элементам системы относят:

Газовую горелку. Подает газ в камеру, где происходит процесс горения. При помощи форсунок топливо распределяется максимально равномерно. Современные модулированные горелки могут поддерживать заданную температуру и регулировать силу пламени.
Теплообменник, по которому движется теплоноситель. Лучший КПД у медного устройства. В конденсационных котлах таких элементов может быть два.
Расширительный бак. Предназначен для компенсации избытка воды, появляющегося в результате нагрева.
Циркуляционный насос. У мощных моделей может быть два таких элемента.
Автоматику котла или систему устройств, задача которых состоит в поддержании заданной температуры в отапливаемом помещении. Может включать в себя приборы, работающие от электроэнергии или энергонезависимые.
Устройства, контролирующие и регулирующие работу котла.
Вентилятор. Используется только в турбированных моделях.
Систему безопасности. Прекращает работу котла при возникновении опасных ситуаций.

Современные модели дополнительно оснащаются системами самодиагностики, которые способны определить порядка 90% неисправностей котла. На дисплей выводится номер диагностированной поломки, которая оперативно исправляется мастером из сервиса.

Безопасность газовых котлов: источники опасности и защита
